    Простой усилитель звука из STR S6707


    Всем привет, нашел можно сказать под ногами одну штуковину, которая осталась от раскуроченного мной когда-то старинного монитора (но это не точно). Забил в поиск, что это такое и что с этого можно сделать, попал на видео одного товарища, который сделал из такой микросхемы усилитель звука. Ну а что, мне как неопытному электронщику стало интересно, решил попробовать. Получилось с первого раза! Питается схема от напряжения 5В, у меня это блок зарядки для мобильных телефонов. Колонку я выбрал довольно суровую, но усилитель ее тянет и не греется, подключать к колонке можно ПК, телефон и так далее. Ну что ж, обо всем по порядку!

    Материалы и инструменты, которые я использовал:

    Список материалов:
    - микросхема STR S6707;
    - резистор 100 ом;
    - конденсатор 100 uF;
    - колонка или динамик;
    - провода;
    - кусок текстолита или другая основа.

    Список инструментов:
    - клеевой пистолет;
    - пару саморезов;
    - паяльник;
    - мультиметр.

    Процесс изготовления:

    Шаг первый. Подготовка компонентов

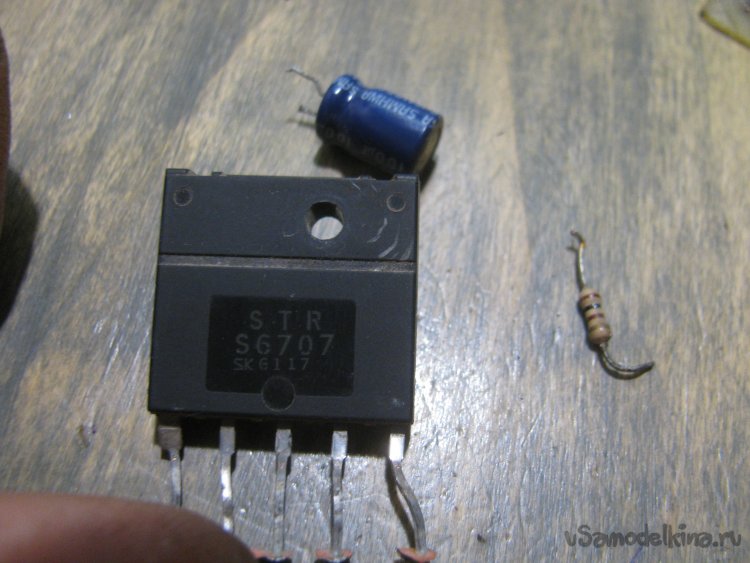

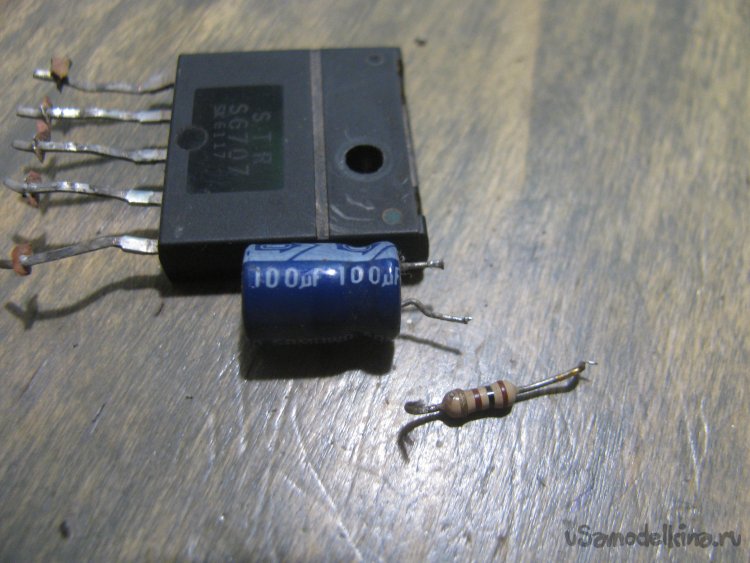

    Поиск компонентов - самая сложная часть самоделки, особенно отягощает поиск резисторов, так как они мелкие и их очень много разновидностей. На плате старого приемника был найден нужный резистор, цветовую маркировку видно на фото. Там же нашел и электролит на 100 uF.

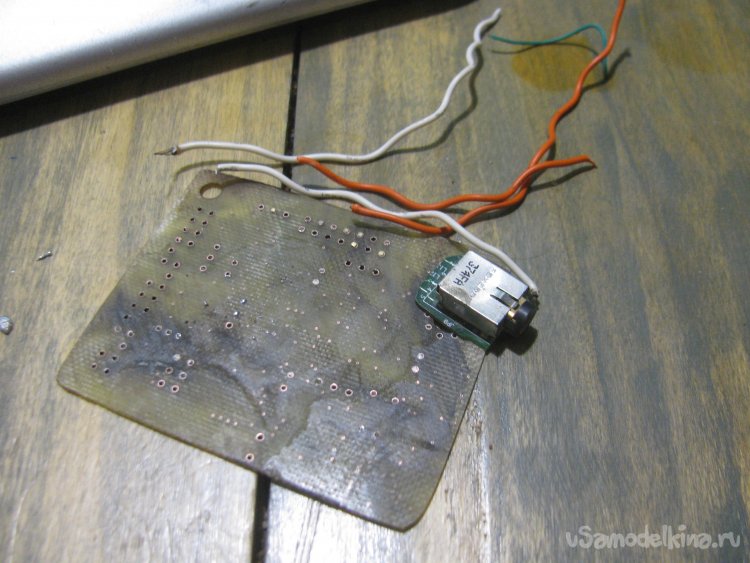

    Использовал гнездо 3.5 от старой материнки ноутбука, а также гнездо USB для подключения питания 5В.


    Шаг второй. Расположение элементов и сборка

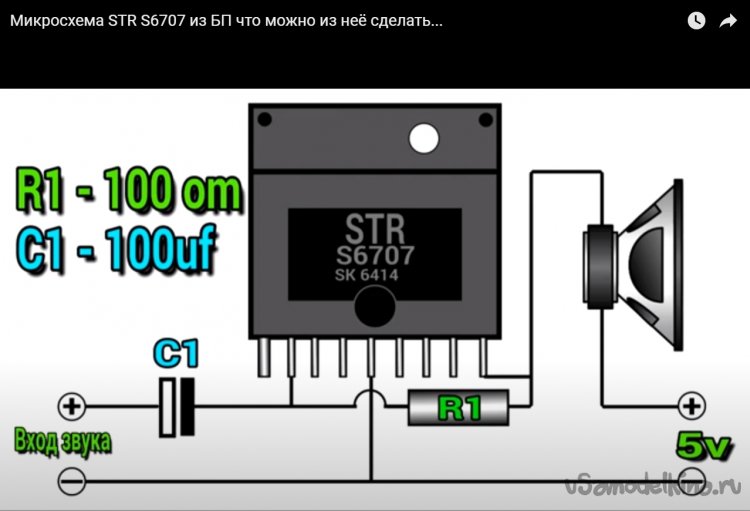

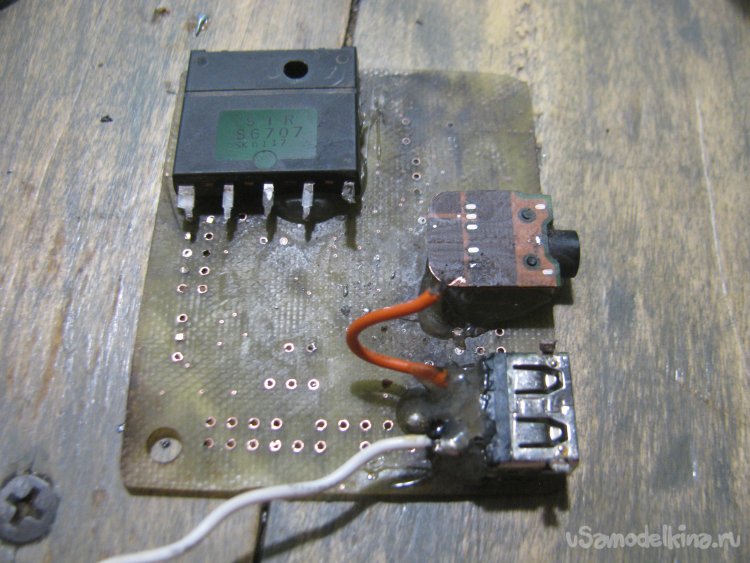

    Приклеил к основе микросхему, а также гнездо 3.5 и гнездо USB. Ну а далее припаиваем провода по схеме. Даже в такой простой схеме я как совсем новичок разок ошибался.



    Простой усилитель звука из STR S6707

    Шаг третий. Установка, испытания

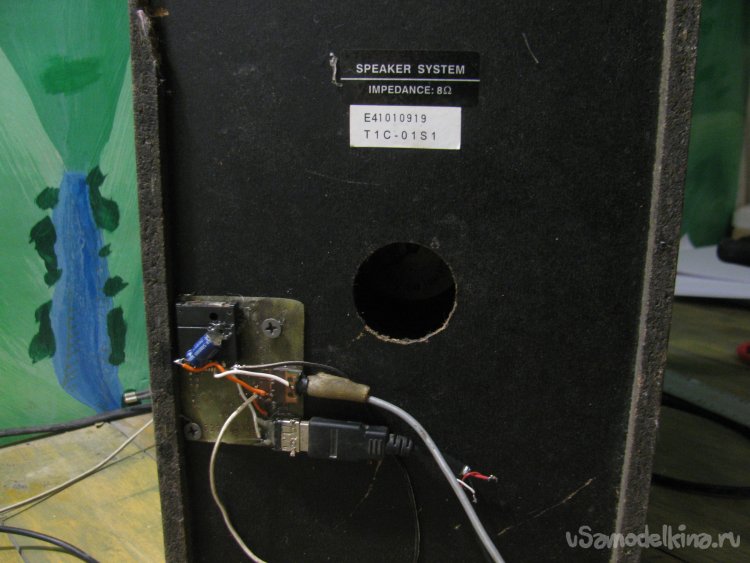

    Прикрутил плату к колонке, подключил питание 5В. Как только воткнул кабель 3.5, раздался щелчок как при подаче питания на динамик, сердце дрогнуло, неужели заработает?! Включаю трек на компе, работает! Ни что так не подкрепляет для дальнейших изучений как первый удачный опыт.

    Громкость невелика, но даже есть басы, в целом слышно неплохо, встроенные динамики в ноутбук или в монитор рядом не стояли. Если найти еще одну такую плату, можно создать две колонки с раздельными каналами.


    Ну что ж... матюкайте спецы! ))

    Мое видео испытаний



    Видео автора, по которому собирал
