Очень простой и быстрый способ сделать очень громкую, колонку для телефона. Самым главным компонентом будет служить усилитель звука на микросхеме PAM8403, этот усилитель можно приобрести на aliexpress за 30 рублей, все ссылки будут ниже.

Для изготовления нам понадобятся:
Материалы:
1. Любая банка с под крема.
2. Аккумулятор ( 3.7 в ).
3. Выключатель.
4. Кабель от наушников.
5. Мини - усилитель звука.
6. Контроллер заряда аккумулятора.
7. Два динамика.
Усилитель звука PAM8403.
Контроллер заряда аккумулятора.
Музыкальная колонка для телефона своими руками

Инструменты:
1. Паяльник (припой, флюс ...).
2. Клеевой пистолет.
3. Канцелярский нож.
4. Карандаш.
Музыкальная колонка для телефона своими руками


Собирать колонку будем вот по такой схеме которая питается до 5 ВОЛЬТ ( больше нельзя), но в этой схеме не хватает контроллера, можно обойтись и без него, большую роль он не играет так как в телефонном аккумуляторе уже есть встроенный контроллер.
Музыкальная колонка для телефона своими руками


Приступим.

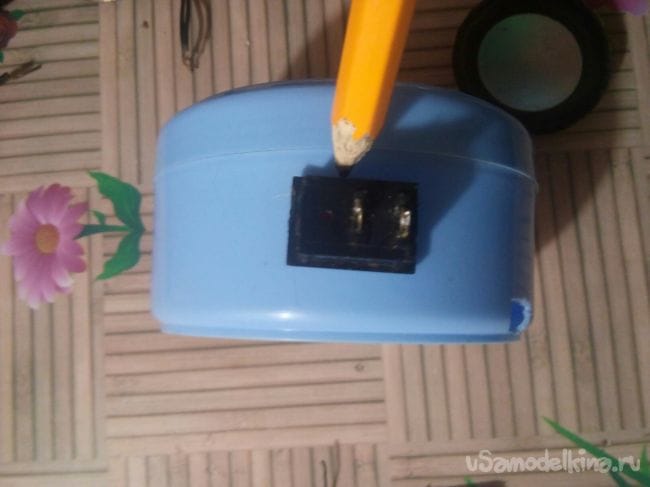

Для начала возьмём банку и разметим где в дальнейшем будет располагаться выключатель.
Музыкальная колонка для телефона своими руками

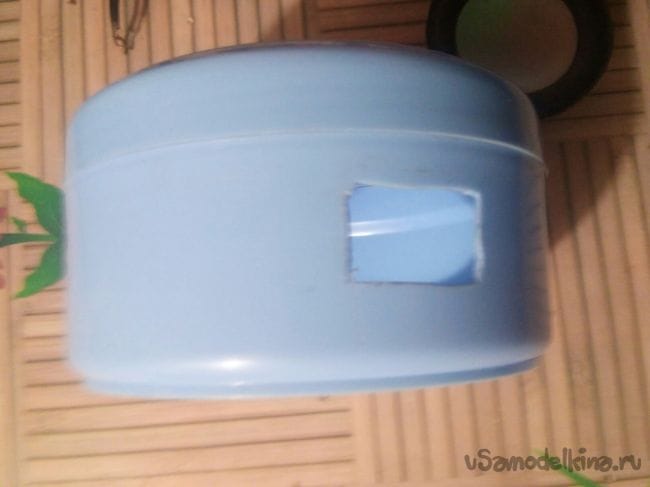

Вырезаем с помощью канцелярского ножа.
Музыкальная колонка для телефона своими руками

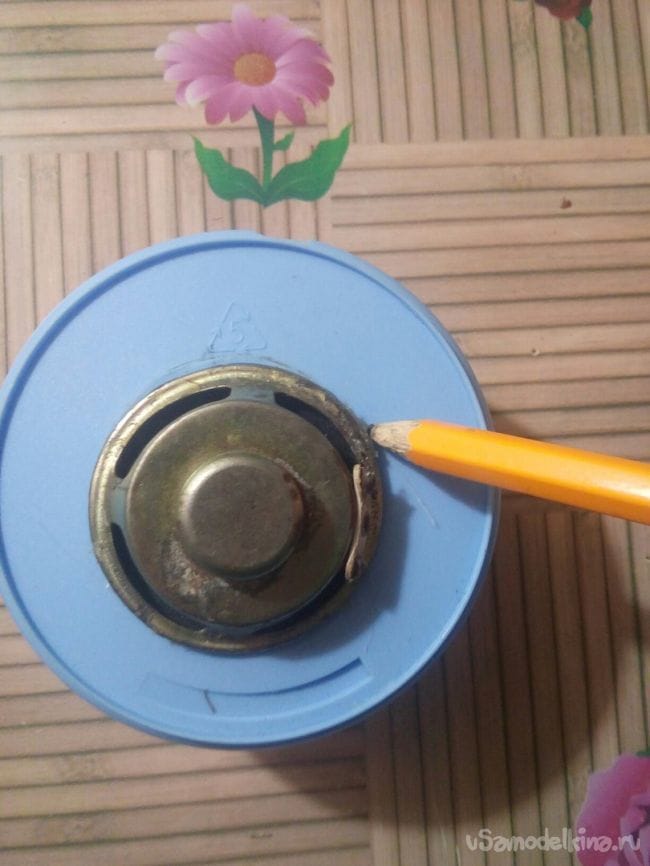

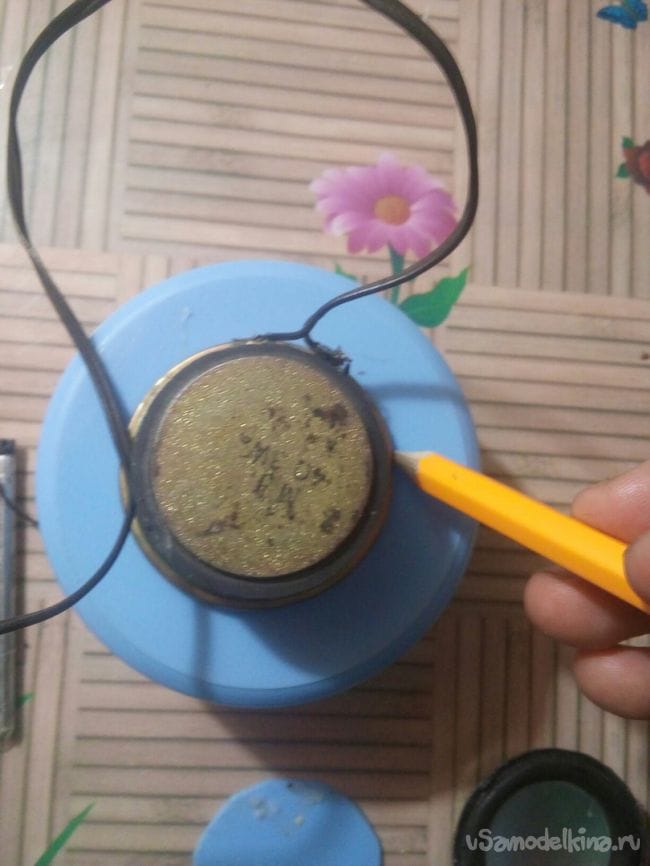

Так как в нашей колонке будут два динамика, то мы их расположим спереди и сзади. Размечаем на дне банки отверстие под динамик.
Музыкальная колонка для телефона своими руками

Спереди делаем тоже самое.
Музыкальная колонка для телефона своими руками

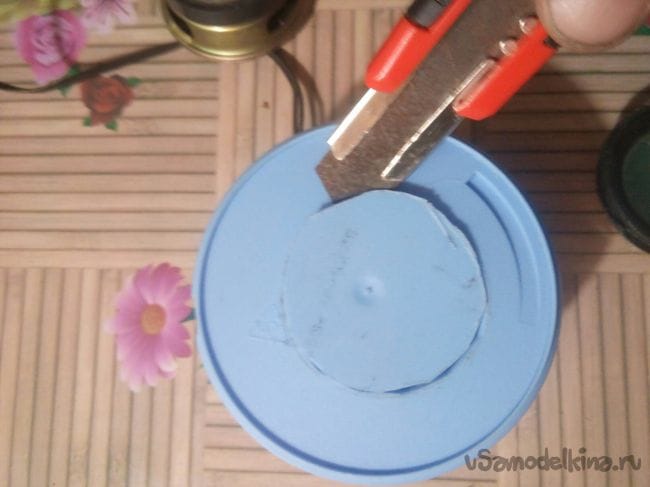

Вырезаем отверстия под динамики спереди и сзади.
Музыкальная колонка для телефона своими руками

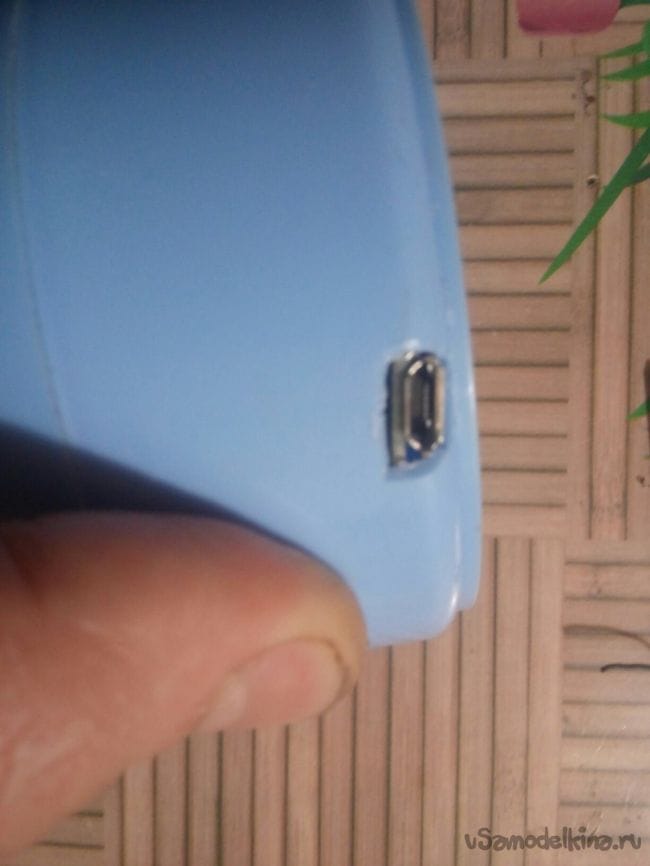

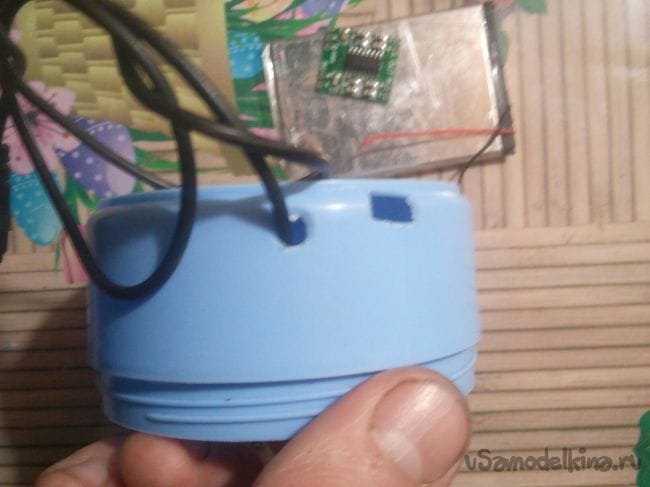

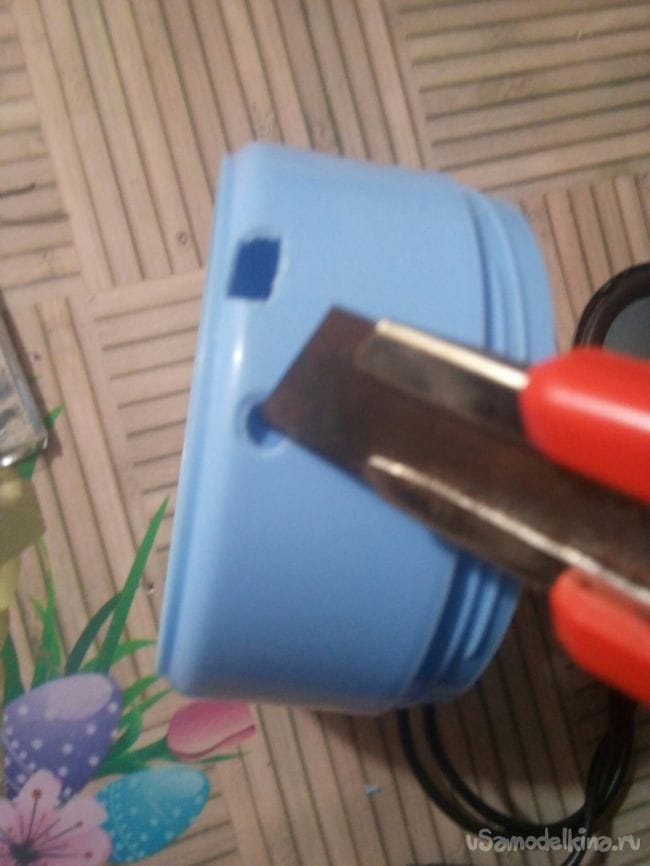

Так же делаем два последних отверстия под кабель и под микро-usb зарядку.
Музыкальная колонка для телефона своими руками

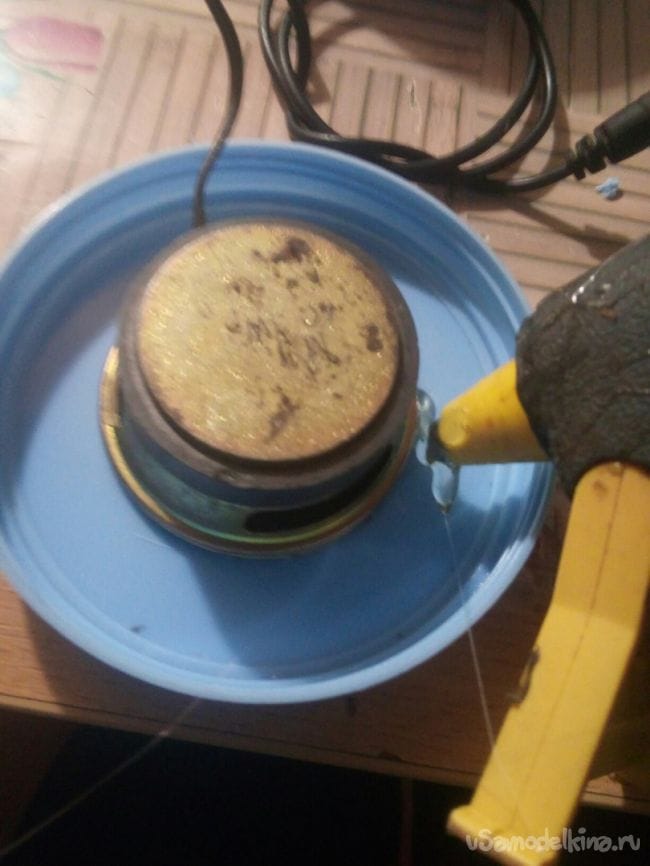

Так, со всеми отверстиями мы разобрались, приступим к электронике. Но для начала вклеим динамики в корпус.
Музыкальная колонка для телефона своими руками

Для начала просунем кабель через отверстие.
Музыкальная колонка для телефона своими руками

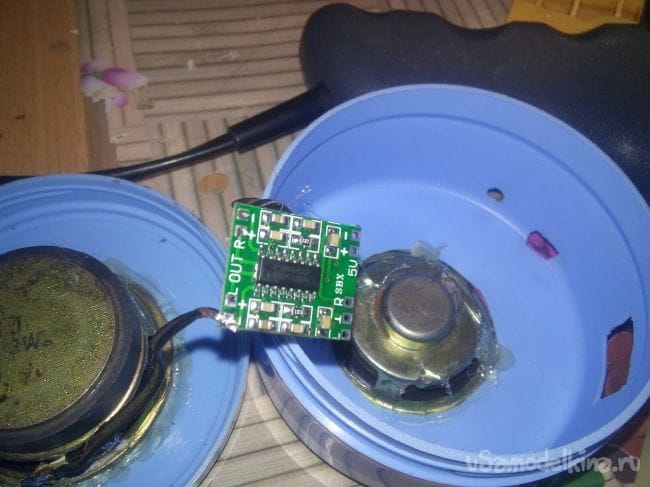

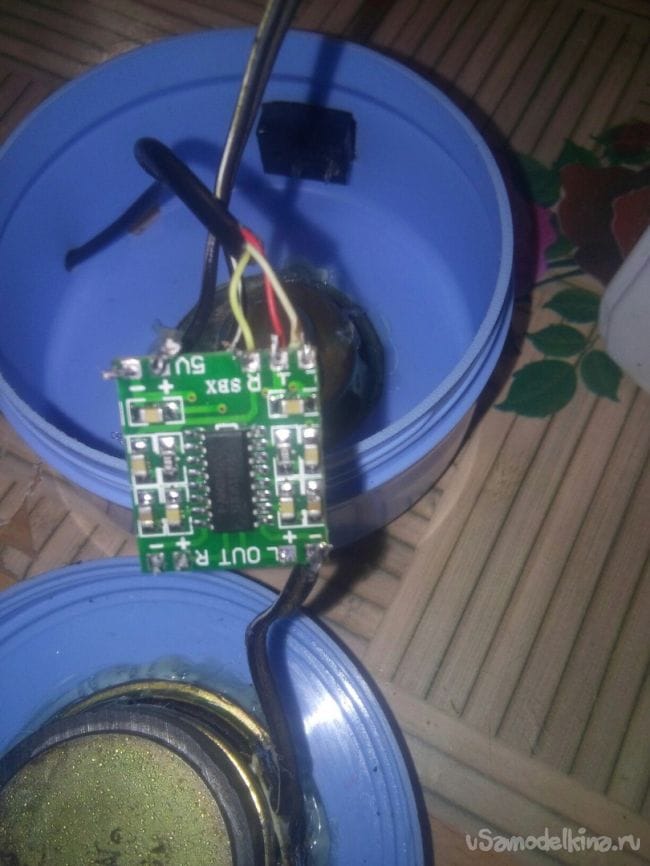

Припаяем провода от динамиков к плате, не путайте полярность.
Музыкальная колонка для телефона своими руками

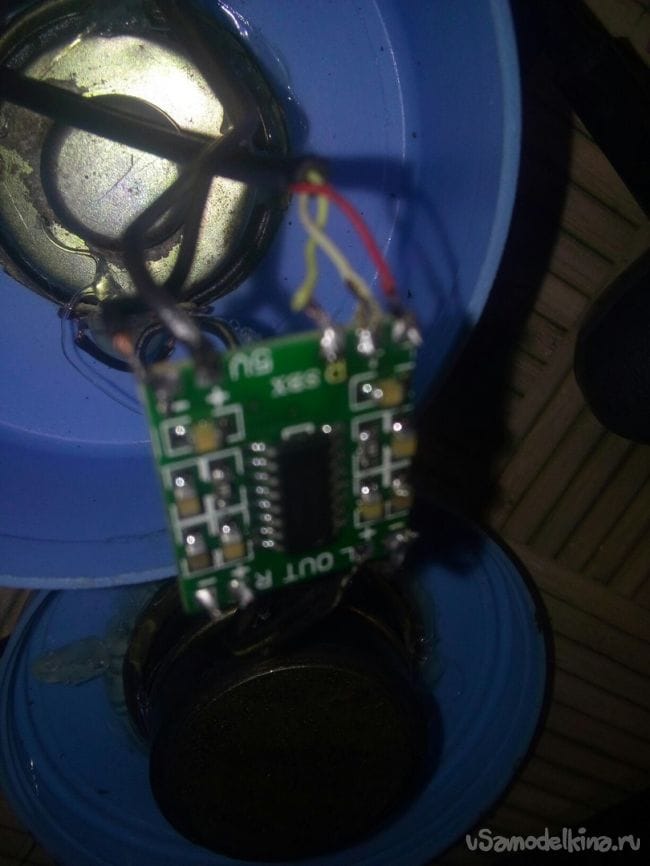

Кабель от мини-джека зачистим, и припаяем к плате. Общий по среди, левый и правый по бокам.
Музыкальная колонка для телефона своими руками

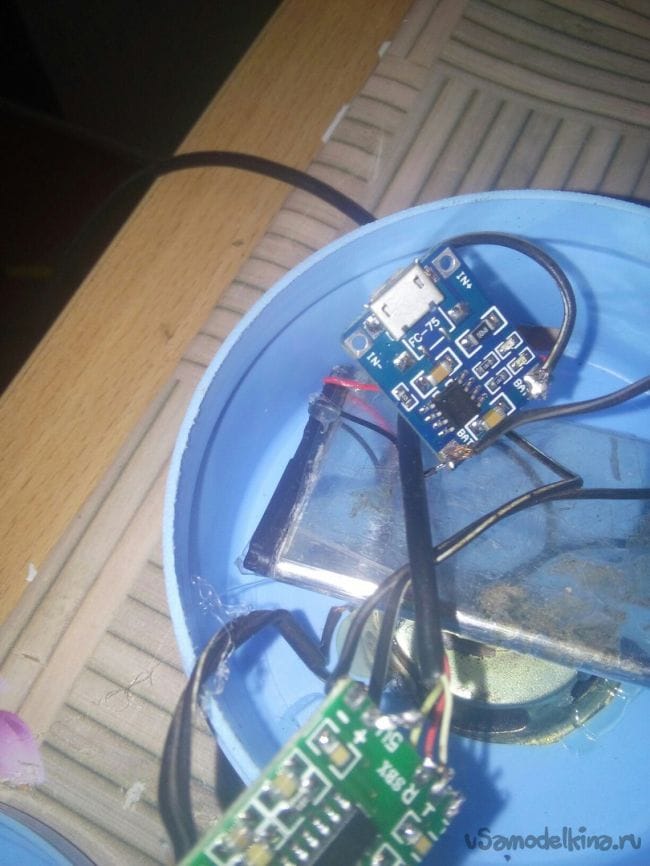

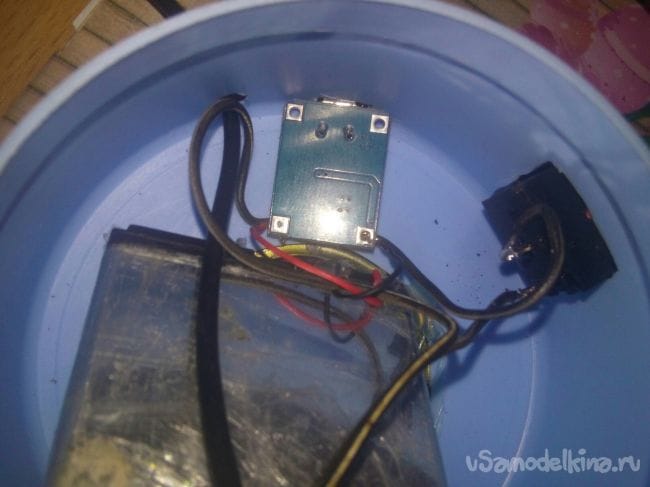

Контакты от аккумулятора припаяем к контроллеру, на самом контроллеру уже есть разметка где плюс а где минус. В разрыв припаиваем выключатель.
Музыкальная колонка для телефона своими руками

Провода питания от контроллера припаиваем к плюсу и минусу усилителя.
Музыкальная колонка для телефона своими руками

В итоге у нас получилась вот такая электро-схема, которую размещаем в удобном для вас месте.
Музыкальная колонка для телефона своими руками

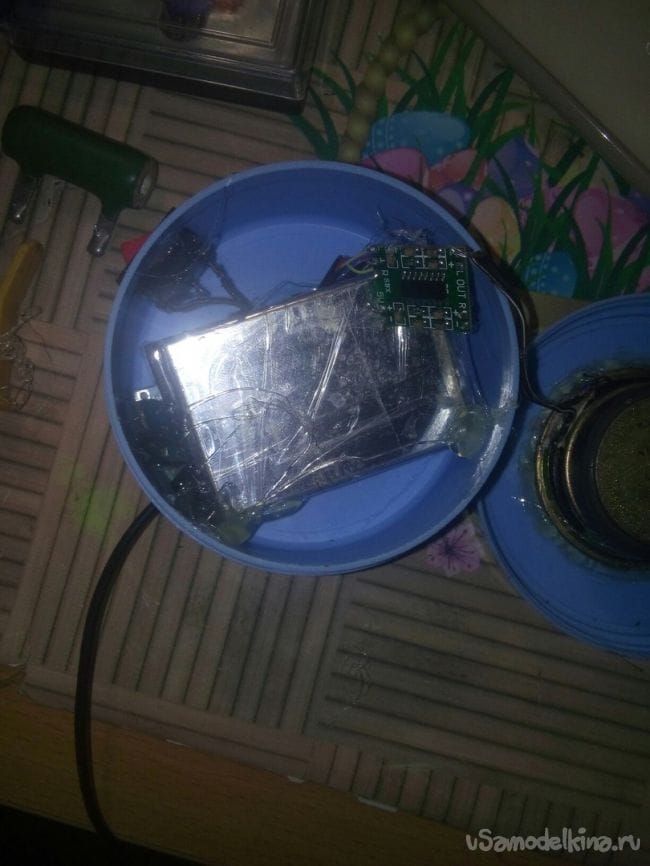

Под низ аккумулятора приклеиваем контроллер, а на верх сам аккумулятор, а усилитель можно приклеить в удобное для вас место.
Музыкальная колонка для телефона своими руками

Зарядка производится очень легко, так как на платке есть два светодиода которые сигнализирует о зарядке аккумулятора, когда горит синий то аккумулятор зарядился а красный - заряжается.
Музыкальная колонка для телефона своими руками

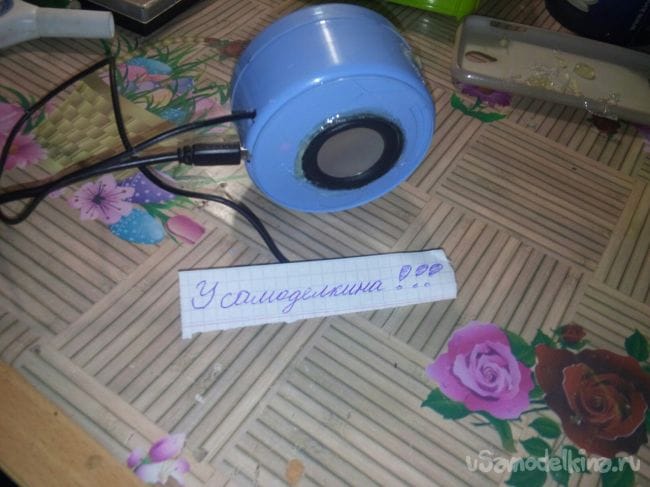

Колонка готова, по звуку очень мощная для своей копеечной цены, по желанию можно ещё и покрасить, а из мелкой металлической сеточки я сделал защиту для динамиков. Подключаем к телефону или другому устройству и наслаждаемся.
