Самодельный портативный mp3 плеер USB, microSD

Самодельный портативный mp3 плеер USB, microSD

Данный mp3 плеер, не совсем обычной конструкции, был сделан из подручных средств.
Хорошее решение для дачи и с минимальными затратами. В ходе генуборки собралось много хлама на выброс и кое что решил пустить в дело). Корпус сделан из картона от бытовой техники склеенного вдвое, что придает конструкции хорошую жесткость. Почему картон? С ним проще работать и его много остается после покупок бытовой техники, и в данной самоделке картон хорошо подходит для создания корпуса.

Пошаговая сборка и демонстрация работы mp3 плеера в видеоролике для ознакомления


Было использовано:
1. Картонная коробка от бытовой техники
2. Медные проводки от старой электроники
3. 2 динамика от старых компьютерных колонок
4. Клавиатура от старого сотового телефона
5. Аккумуляторная батарея от старого сотового телефона
6. Выключатель(ссылка на выключатель)
7. 4 самореза
8. Модуль заряда аккумуляторных батарей(ссылка на модуль)
9. Mp3 плеер без корпуса (ссылка на плеер)
10. Декоративная пленка на клейкой основе
11. Термоклей, супер клей, изолента

Из инструментов:
1. Плоскогубцы
2. Ножницы
3. Канцелярский нож
4. Отвертка
5. Клеевой пистолет
6. Паяльник (ссылка на мини USB паяльник, очень удобный)
7. Третья рука (ссылка на самоделку)

Шаг 1
Нарезаем картон на парные куски, по 4шт каждого размера.
1. 4см х 8см, 3,6см х 7,6см
2. 4см х 6,5см, 3,6см х 6,1см
3. 6,5см х 8см, 6,1см х 7,6см
Самодельный портативный mp3 плеер USB, microSD


И склеиваем их между собой. Это придаст конструкции жесткость.
Самодельный портативный mp3 плеер USB, microSD


Шаг 2
Электроника, которая будет использована в самоделке.
Самодельный портативный mp3 плеер USB, microSD


Дешевый mp3 плеер с USB и microSD разъемами(ссылка на плеер). Питается от сети 5в или 3.7в от аккумулятора. Усилитель сигнала на 3вт в нем уже встроен. Так же встроен стабилизатор напряжения. Подключение питания через microUSB и две клеммы для аккумулятора.
Самодельный портативный mp3 плеер USB, microSD


Модуль заряда литиевых батарей 18650 на TP4056 5В 1А с micro USB интерфейсом (ссылка на модуль). Он подойдет для заряда аккумуляторов от сотовых телефонов.
Самодельный портативный mp3 плеер USB, microSD


Аккумуляторная батарея Philips 1100mAh. Вытащил из сломанного телефона.
Самодельный портативный mp3 плеер USB, microSD


Динамики из старых компьютерных колонок.
Самодельный портативный mp3 плеер USB, microSD


Недавно заказывал выключатели(ссылка на выключатель) хорошего качества для ремонта настольной лампы. Как раз одна осталась.
Самодельный портативный mp3 плеер USB, microSD


И несколько кнопок с клавиатуры сломанного телефона.
Самодельный портативный mp3 плеер USB, microSD


Шаг 3
Вырезаем место под динамик, чтобы плотно сидел на месте.
Самодельный портативный mp3 плеер USB, microSD


Приклеиваем термоклеем основание корпуса, боковую стенку и примеряем будущее расположение аккумулятора. Проклеиваем с внутренней стороны термоклеем для надежного скрепления.
Самодельный портативный mp3 плеер USB, microSD


Прикидываем будущее размещение модуля заряда.
Модуль заряда и аккумулятор будут находиться в корпусе второй колонки.
Самодельный портативный mp3 плеер USB, microSD


В корпусе первой колонки будут расположены плата плеера и кнопки управления.

Шаг 4
Вырезаем отверстия для USB и microSD разъемов на верхней части корпуса.
Самодельный портативный mp3 плеер USB, microSD


Выпаиваем штатные кнопки из платы плеера. Их разместим на той же верхней части корпуса для удобства управления.
Самодельный портативный mp3 плеер USB, microSD


Припаиваем проводки к кнопкам. Я брал 4 пары разных по цвету проводов, чтобы потом было удобнее паять на плате плеера.
Самодельный портативный mp3 плеер USB, microSD


Шаг 5
Берем декоративную пленку на клейкой основе(у меня осталась черная) и обклеиваем ей части корпуса.
Самодельный портативный mp3 плеер USB, microSD


Должно получиться так.
Самодельный портативный mp3 плеер USB, microSD


Шаг 6
Вырезаем отверстие под кнопку на верней части корпуса первой колонки и размещаем там кнопку управления.
Самодельный портативный mp3 плеер USB, microSD


С обратной стороны фиксируем термоклеем для надежности.
Самодельный портативный mp3 плеер USB, microSD


То же проделываем и с остальными кнопками. 2 верхние кнопки будут отвечать за переключение треков и громкость, нижняя левая плей/пауза, а нижняя правая кнопка повтора трека. Получилось как то так.
Самодельный портативный mp3 плеер USB, microSD
Самодельный портативный mp3 плеер USB, microSD


Шаг 7
Теперь можно припаивать проводки от кнопок на плату плеера.
Самодельный портативный mp3 плеер USB, microSD

Самодельный портативный mp3 плеер USB, microSD


Заливаем места пайки термоклеем для надежной фиксации проводков. Можно их собрать в кучу и обмотать изолентой, чтобы не мешались.
Самодельный портативный mp3 плеер USB, microSD


Шаг 8
Соблюдая полярность припаиваем одну пару проводов от модуля заряда к аккумулятору.
Самодельный портативный mp3 плеер USB, microSD


Прикручиваем динамики к корпусу саморезами и фиксируем саморезы с обратной стороны термоклеем.
Самодельный портативный mp3 плеер USB, microSD


Приклеиваем верхнюю часть корпуса и фиксируем модуль заряда термоклеем для надежности.
Самодельный портативный mp3 плеер USB, microSD


Проделываем прорези для проводов идущих к первой колонке, фиксируем их термоклеем с внутренней стороны и проверяем работу модуля перед креплением задней части корпуса.
Самодельный портативный mp3 плеер USB, microSD


Шаг 9
Скручиваем провода двух динамиков и припаиваем их к плате плеера соблюдая полярность.
Самодельный портативный mp3 плеер USB, microSD


Припаиваем провода питания к плате плеера и к выключателю. Соблюдайте полярность!
Самодельный портативный mp3 плеер USB, microSD


Болтающиеся части и провода фиксируем внутри термоклеем. Проверяем работу плеера перед креплением задней части корпуса.
Самодельный портативный mp3 плеер USB, microSD


Шаг 10
Для фиксации колонок друг с другом и защиты проводов приклеиваем широкую полоску декоративной пленки с обеих сторон. Получилась конструкция формы книжки, которая придает устойчивость и не обычный внешний вид данной самоделке.
Самодельный портативный mp3 плеер USB, microSD
Самодельный портативный mp3 плеер USB, microSD
Самодельный портативный mp3 плеер USB, microSD
Самодельный портативный mp3 плеер USB, microSD


Приклеиваем кнопки от клавиатуры старого телефона супер клеем. Будьте аккуратны, не залейте клеем кнопки управления.
Самодельный портативный mp3 плеер USB, microSD

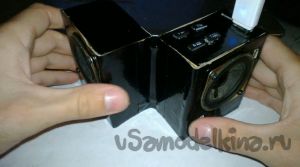

Можно приступать к тесту
Самодельный портативный mp3 плеер USB, microSD


Индикация питания и работы плеера хорошо видны.
Самодельный портативный mp3 плеер USB, microSD
Самодельный портативный mp3 плеер USB, microSD


USB флешки читает хорошо. Музыка играет громко. На максимальной громкости присутствует хрип динамиков, но и средней громкости вполне достаточно для прослушивания.

Работа от аккумулятора 1100mAh примерно 2-3 часа на средней громкости при воспроизведении с USB носителей, но остается энергия для воспроизведения с microSD карт. С microSD картами будет работать в 2-3 раза дольше, так как питание потребляется 3в, вместо 5в.
