Портативная колонка в книге



Порой громкости телефона или планшета не хватает. На рынке полно всяческих портативных колонок. Есть влагозащищенные, противоударные, любой мощности и размеров. Когда на глаза мне попалась старая книга, то пришла безумная идея. Нужно применить книгу не по назначению. Решил собрать портативную колонку, какой еще никто не делал.

Для самоделки нам понадобится:

- динамики;
- усилитель;
- выключатель;
- аккумулятор 18650;
- контроллер заряда;
- BMS;
- собственно книга;
- инструменты.

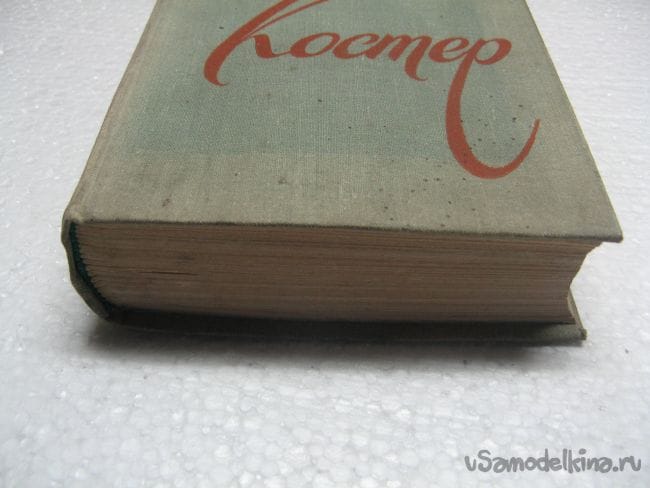

Так как корпусом колонки будет книга, к ней есть некоторые требования. Книга нужна толстая и жестком переплете. В тонкую толком не влезут компоненты, а мягкий переплет будет не удобен в работе.

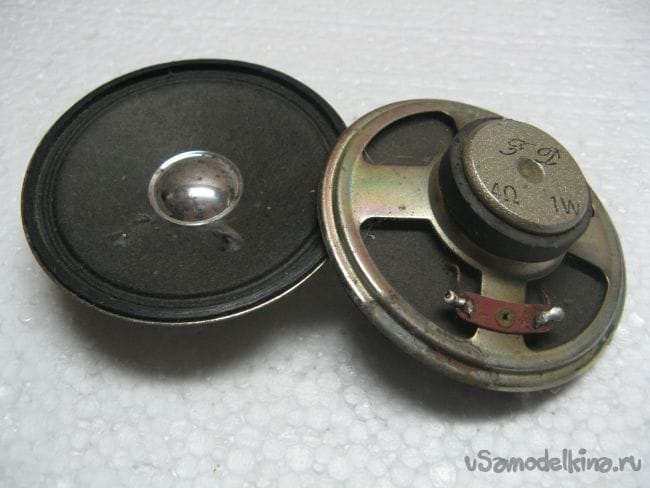

Динамики подходящего диаметра. Я взял от старого магнитофона, каждый по одному Ватту. Большой мощности нет смысла. Да и включать на всю мощность включать не собираюсь.

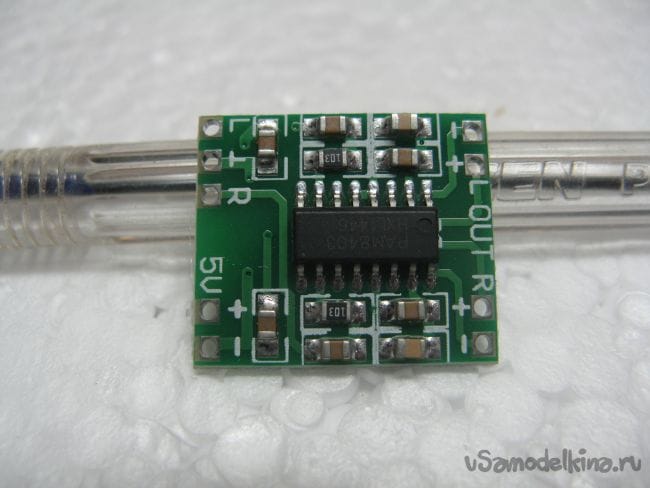

Усилителем будет готовая плата на микросхеме РАМ8403. Выходная мощность которой два по 3 Ватта, при питании 5.5 Вольт.

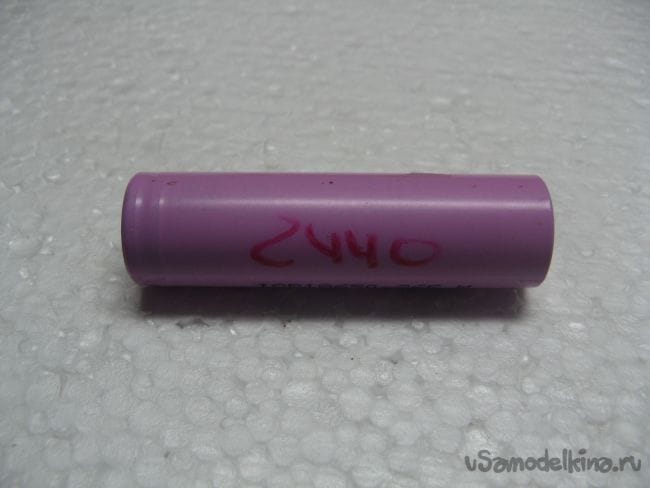

Питаться схема будет от одного литий-ионного аккумулятора формата 18650. Если вдруг хватать не будет, то можно применить еще один.

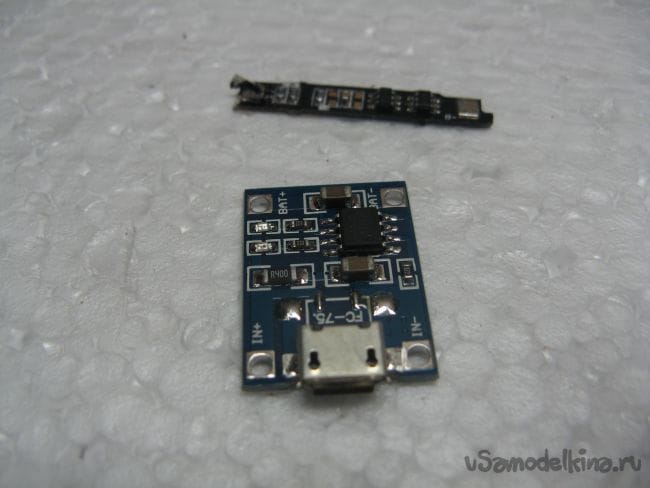

Заряжать аккумулятор буду через контроллер заряда из Китая. У меня он без платы защиты, поэтому применю плату от аккумулятора мобильного телефона. У контроллера на борту микро USB, можно заряжать любой зарядкой с данным разъемом.

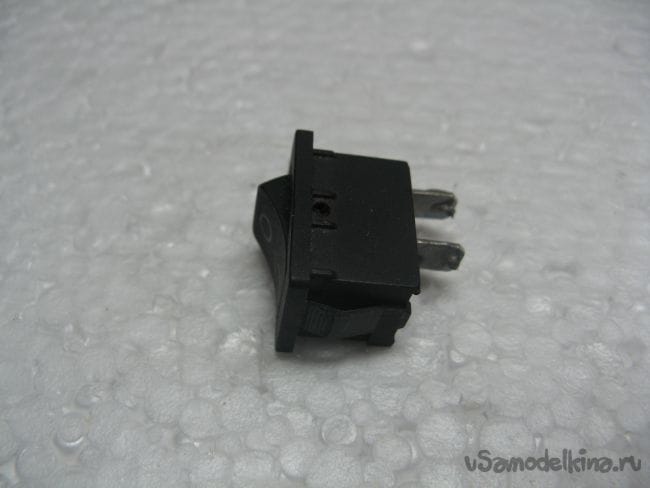

Отключать питание колонки будет миниатюрный выключатель.



Так же еще нужен провод с джеком на 3.5 мм.

Процесс сборки.

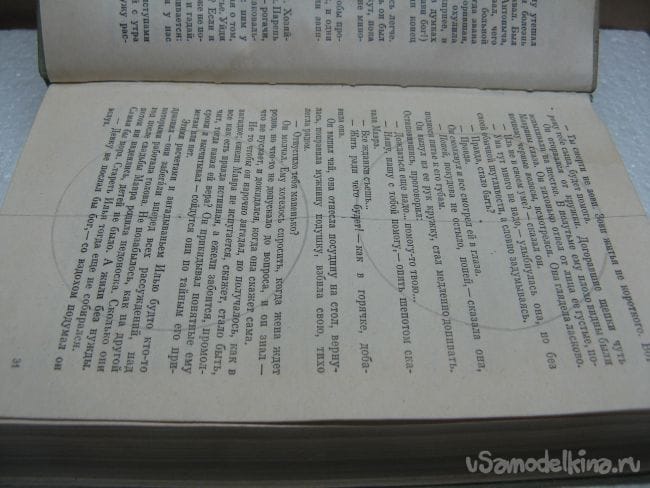

Размечаем в книге места под динамики. Делим страницу пополам и циркулем рисуем кружки.

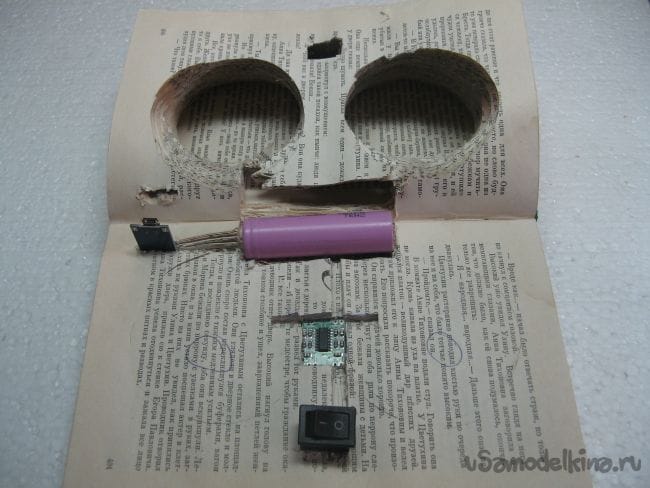

Так же делаем разметку под все элементы схемы. Все углубления вырезаем канцелярским ножом. Будьте осторожны, бумагу трудно резать ровно. Получилось кривователько, но при сборке все закроется страницами.

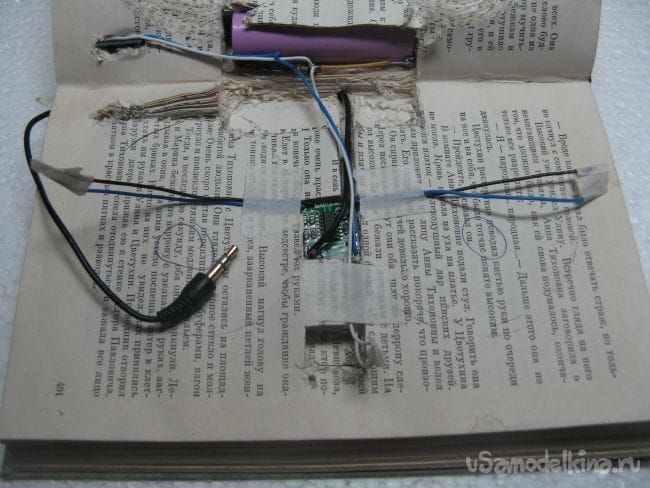

Распаиваем все в одну конструкцию. Провода с аккумулятора, через выключатель идут на усилитель. Провода с контроллера заряда на аккумулятор с платой защиты. Если по автономному времени не будет хватать, есть место для установки еще одного аккумулятора. Провода на выключатель и динамики распаиваем в последнюю очередь.



Закрываем книгу и подпаиваем динамики и выключатель. Проклеиваем страницы книги клеем ПВА.

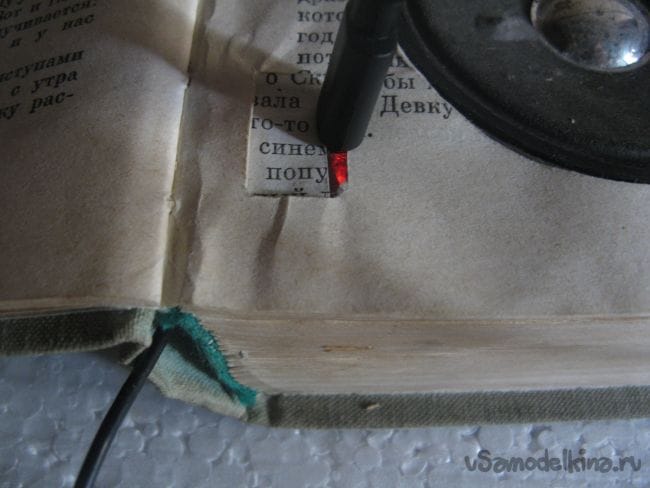

Вырезая окошко под контроллер заряда, при закрытии страница сместилась. Пришлось подклеить кусочек бумаги. Так же для устойчивого закрепления разъема микро USB я подклеил кусочек оргстекла. Через него отлично видно процесс заряда.

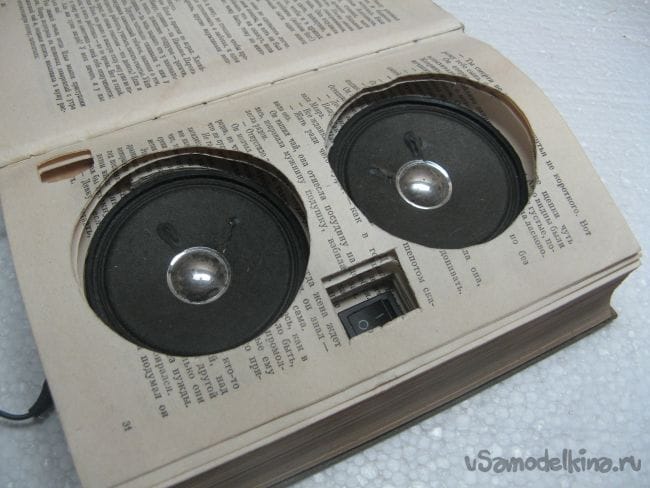

Такая вот портативная колонка получилась. Звучит отлично.
Процесс сборки можно увидеть на видео.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Оцените самоделку по критериям

6.5
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
4.8
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
6
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 5.75 из 10 (голосов: 4)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
38 комментариев
  1. Korolev
    Великолепная идея! Я бы вырезал всё, оставив по периметру по паре сантиметров с каждой стороны: акустика любит объём, да и вырезать и размещать начинку проще. А идея стоящая!
  2. Хатуль Мадан
    Может быть у меня старомодное воспитание, но уродовать книгу у меня бы рука не поднялась, считаю это варварством какая бы книга ни была. Если уж так захотелось, можно сделать имитацию корпуса под книгу, тем более как верно сказал Korolev
    Цитата: Korolev
    акустика любит объём
    1. boyfox
      Вы говорите рука не поднимется, их валом и читать никто не будет. Кощунство-это когда рушат произведения искусства. Сейчас полно книг, которые читать противно, ахинея чистой воды. Тот же капитал, кто будет читать?
      1. Валерий
        Тот же капитал, кто будет читать?

        Я, например...
        Скорей всего, Вы этого не поймёте... Но у меня есть все тома Ленина, и я их периодически читаю... Как и Библию...Как и Коран... Как и Ницше... Как и Достоевского... Как и Пушкина...))))

        Понимаете... Если мозг человека направлен на АНАЛИЗ информации, то он вообще не способен задать такой вопрос: "Зачем это читать?"

        А сколько раз я разговаривал с идиотами, которые , например, составили своё мнение о том-же Ленине и "камуняках" и вовсю его отстаивают... А на поверку оказывается... Что они НЕ ЧИТАЛИ НИ ОДНОГО ТОМА ЛЕНИНА!!! Вообще туда не заглядывали!!!
        И вот вопрос: на каком основании они открывают свой рот ?
        Если не знаешь, не читал, не анализировал.... ну сиди ты и дальше у своего корыта и ругай тех, кто тебе туда мало помоев плещет!!! Так нет же - голос у него прорезается!!! ))))

        (Я не говорю, что все, не читавшие - "быдло" !!!! К таким я причисляю только тех, кто пытается РАССУЖДАТЬ И НАСТАИВАТЬ, не зная предмета, не имея фундаментальных знаний...!!! При этом, делая это достаточно агрессивно и напористо... Потому что "не быдло" просто скажет: "Спорить не буду! Тему не знаю! На чужих разговорах основываться не собираюсь!!!" )))
        Але нови ностра алис!
        1. Korolev
          Валерий
          Искренне, белой завистью завидую Вашей возможности не только читать, но и перечитывать и анализировать прочитанное! Раньше читал много, но бессистемно, теперь едва успеваю технические журналы на сон грядущий, видимо неправильно организован уклад моей жизни, с возрастом многие простые дела стали отнимать гораздо больше времени!
    2. Korolev
      Соглашусь с Вами, но только отчасти, да, кощунство, но и книга книге рознь. Не стоит превращать в фетиш. Есть шедевры, достойные передачи внукам, есть пустышки, не стоящие потраченного времени, а есть и просто вредные, экстремизм например.
  3. boyfox
    Ахах. Сколько выкинул книг. Были всякого рода Энгельс с Марксом. Жаль у меня не получится сделать подобное, ну люблю смотреть работы, а делать не умею.
    1. Валерий
      Ахах. Сколько выкинул книг. Были всякого рода Энгельс с Марксом.


      И вот это:
      ну люблю смотреть работы, а делать не умею.


      Два следствия одной причины!!
      Пока Вы не успели обидеться, поспешу объяснить:
      Я не считаю Вас ни в коем случае глупым, или дураком... Просто есть понятие "аналитического мышления" - это просто один из типов мышления (он не "лучше, или хуже") при котором мозг человека автоматически анализирует ЛЮБУЮ информацию, которая становится ему доступна... Его мозг работает по алгоритму "Если - то - иначе - если -то", даже если это не требуется!!!
      Именно это свойство определяет умение этого человека! Ему не нужно показывать КАК ДЕЛАТЬ. Ему нужно ПОНЯТЬ процесс, а уж "как сделать" - это само собой разумеещееся следствие!!
      Вот такие люди и "всё умеют"
      У Вас же мозг не старается понять процесс, разложить его по "логическим полочкам" ... Ваш мозг просто ОЦЕНИВАЕТ следствие этого процесса. Это другой тип мышления.
      Согласитесь, чтобы Вы умели что-то делать, Вас нужно НАУЧИТЬ? Т.е., подробно показать весь процесс... Я прав?
      Але нови ностра алис!
      1. boyfox
        Обижаться, на что?
        Я читать данные книги не буду, да и время на них нет.
        Я почитаю лучше фантастику или детективчик.
        Да и покупать книги не дешевое удовольствие. Больше читаю электронную.
        А сделать не смогу, потому что я не мастер. Что не делаю, все получается не очень.
        1. Korolev
          "Что не делаю, все получается не очень" Не боги горшки обжигали, в любом деле требуется практика, а с ней приходят и опыт и навыки и сноровка, а там и собственные идеи и задумки появляются, и методы их воплощения! Главное, чтобы не пропадал интерес!
  4. Валерий
    И да... Может быть тут имеет какое-то место и "старое воспитание". (Тогда оно было не столь "практически-материальным! Духовным ценностям уделялось больше внимания, чем сейчас)...
    Но, кроме книг, я не могу ещё и хлеб выбрасывать!!! Всегда подниму упавший на землю, и никогда не выброшу хлеб (пусть и заплесневевший, или сухарь) в мусорное ведро!!! (Это просто НЕВОЗМОЖНО!!! Ступор на это какой-то!!!)
    Хоть и и мой мозг прекрасно понимает, что это - простой символизм!!!... Но, в конце концов... И могила чья-то - это просто грунт!!! )
    Але нови ностра алис!
    1. Korolev
      Помню, ещё в школу не ходил, было какое - то застолье, стол ломился, а дедушка аккуратненько так крошки хлеба около своей тарелки смёл в ладонь и в рот... На всю жизнь запомнил!
  5. popvovka Автор
    Во понаписали. Что делать и из чего-это дело личное каждого. По теме есть комментарии?
    Я тоже уважаю книги в бумаге, но нет времени их читать. В основном аудио слушаю.
    1. Валерий
      В основном аудио слушаю.

      Аналогично... И, в основном, за рулём.... А иначе - времени нет....
      До этого были плюс к этому ФБ2 с планшета-семёрки...( В любые свободные 5 минут можно его из кармана вынуть, и не искать, где остановился). Сейчас уже глаза не позволяют... Очки постоянно цеплять... Не...
      Але нови ностра алис!
      1. popvovka Автор
        Я во время перестановки в доме, уронил полку с книгами на ногу. Почему то Маяковский вспомнился сразу)))
        Из стишка «Кто есть *****»
        1. Korolev
          Классика она на то и классика, не теряет актуальности в веках!
    2. Хатуль Мадан
      По теме сказано в первом комментарии, объём маленький, всё собрано из готовых блоков- комментировать, кроме самого оформления корпуса, нечего. Вот по оформлению и дискуссия. Ну можно добавить- зачем стереоусилитель для близкорасположенных динамиков, лежащих в одной плоскости? И ещё, можно было бы схемку какую-нибудь набросать.
      1. popvovka Автор
        Ну раз готовых блоков, так чего бросать то? Усилитель с питанием через выключатель.
        Объем не важен тут особо. Качество и полоса пропускания тут на уровне динамиков ширпотреба, а того и ниже.
        Стерео?
        Так смысл грузить стерео модуль одним каналом или мост нужен?
      2. Korolev
        Хатуль Мадан
        Не смогу объяснить аргументированно, но чисто субъективно 2 рядом расположенных динамика звучат лучше одного! Да и схемные решения у каждого свои.
  6. Иван_Похмельев
    Цитата: Korolev
    чисто субъективно 2 рядом расположенных динамика звучат лучше одного!

    Потому что мы слышим полный спектр обоих каналов, даже без стереоэффекта. Даже для моносигнала будет некое улучшение за счёт небольшого сглаживания восприятия звука от динамиков с разными частотными характеристиками.
    Да и автор прав: чего пропадать второму каналу, больше запас по громкости.
    1. Валерий
      Потому что мы слышим полный спектр обоих каналов, даже без стереоэффекта.

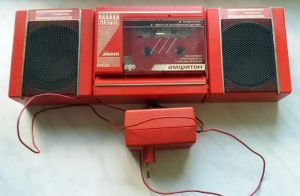

      Когда-то давно, у меня был плэйер "Амфитон" нашего местного (Брестского) производства!
