Привет всем я сегодня расскажу вам как сделать простенький, но качественный микрофон он подойдёт для записи звуков для роликов, а также для различных программ например как скайп, видеоиграх. Эта схема содержит всего восемь компонентов.

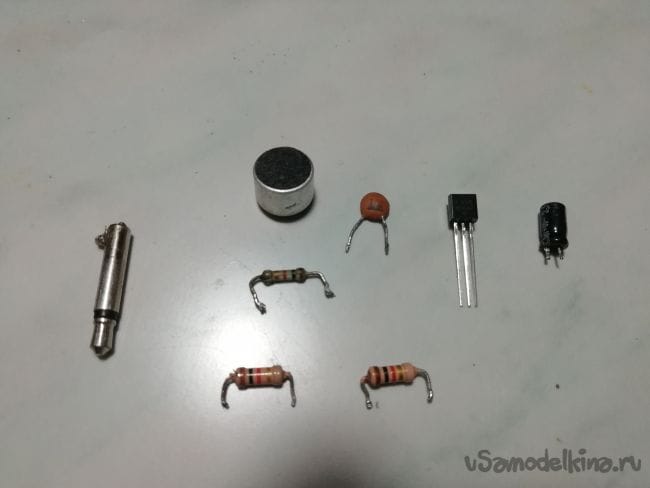

Итак, что же нам понадобится;
- резисторы на 1кОм 3 шт;
- конденсатор дисковый 100-300 пф;
- электролитический конденсатор 47 мкФ 16 В;
- микрофон;
- транзистор BC547;
- штекер 3,е Jack;
- любой пластиковый корпус;

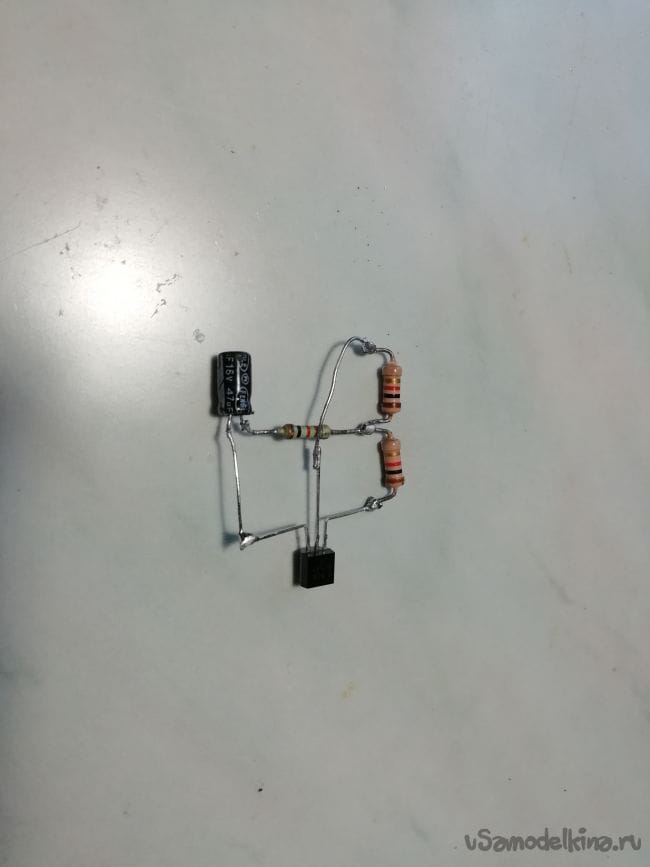

После того как мы нашли все компоненты для сборки микрофона начинаем спаивать все как показано на схеме. Чтобы звук получился на два канала нужно две такие схемы использовать вместе.

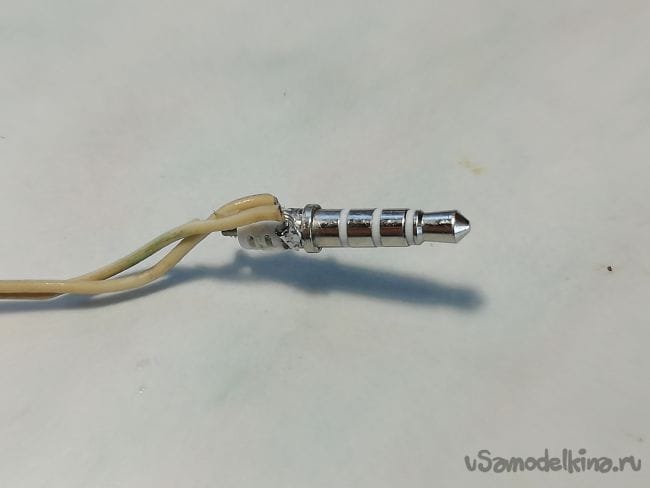

Припаиваем штекер как это показано на фото.

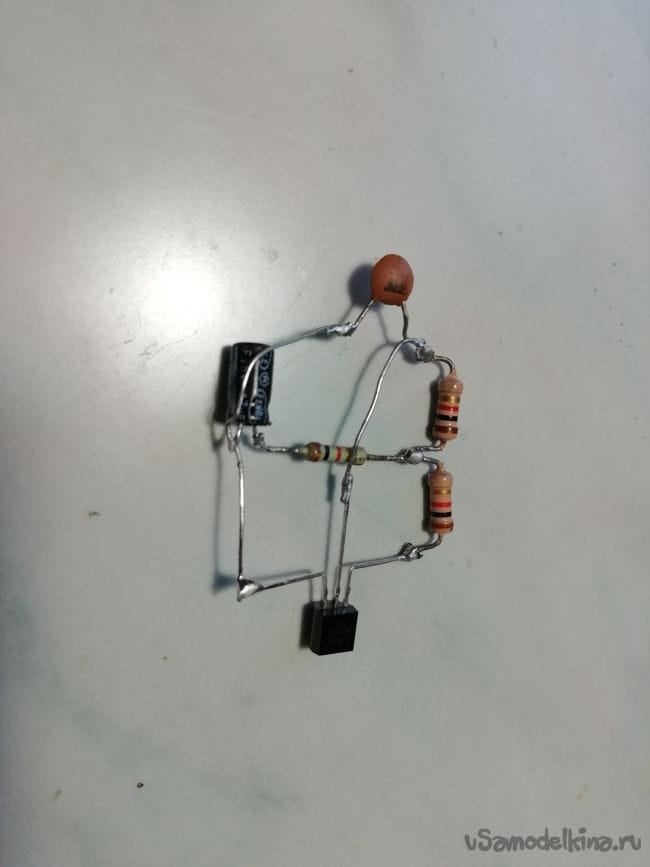

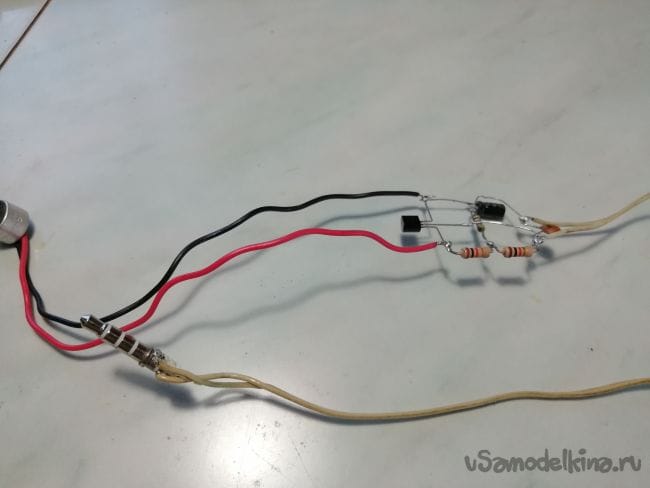

Собираем все навесным монтажом так получиться более компактнее после сборки подключаем и проверяем на простом диктофоне. Если у нас заработало, то собираем дальше, а если звук не записывается то нужно проверить полярность подключения микрофона и штекера.

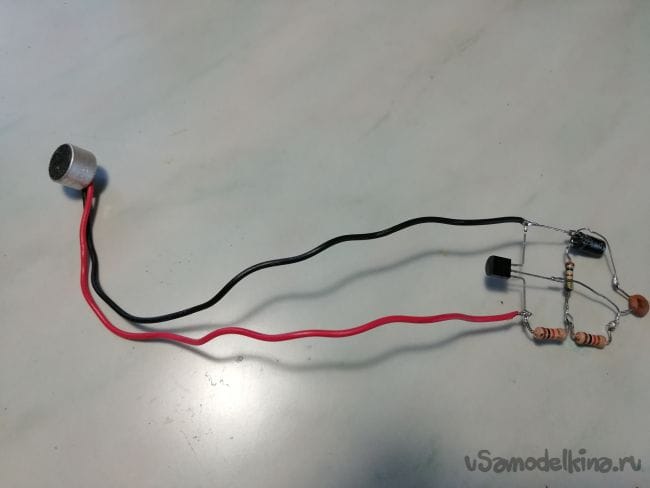

Не перепутайте полярность микрофона.

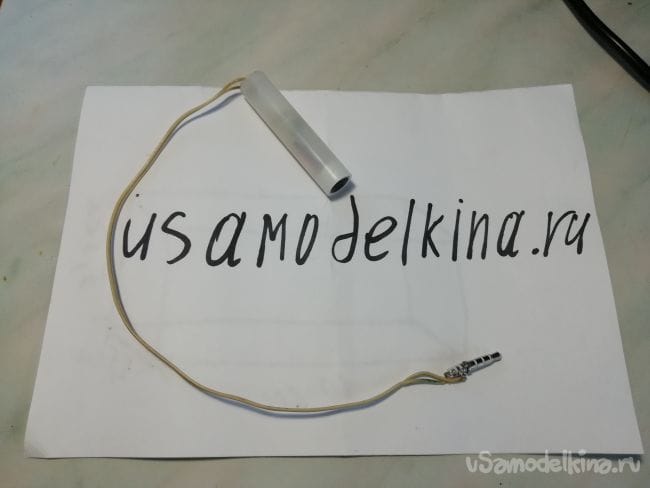

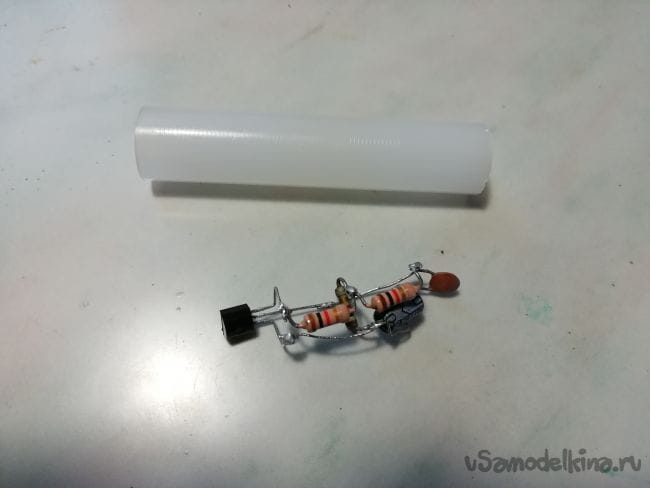

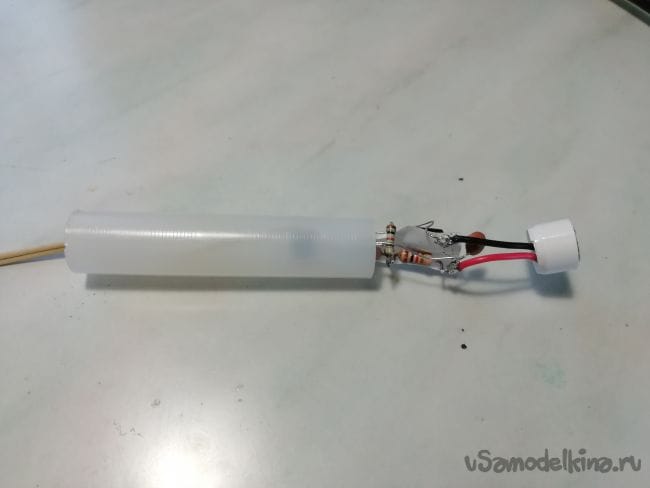

Дальше помещаем все в корпус я использовал пластмассовую трубку можно использовать шприц или любые другие корпуса.

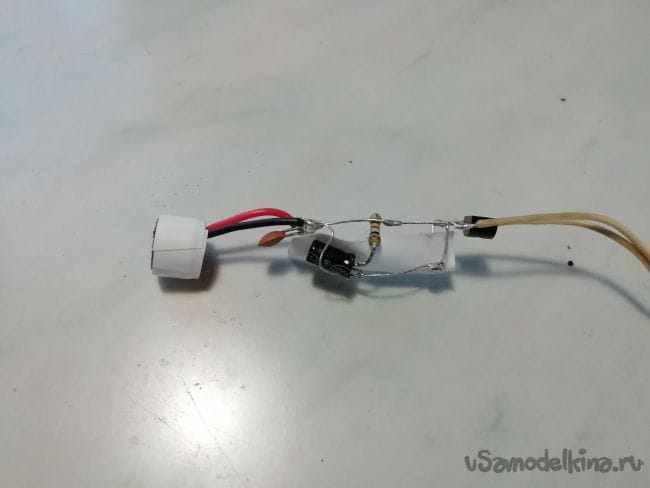

Я сложил схему пополам изолировав посередине изалентой, но можно спаять ещё компактнее.
С обратной стороны залил термоклеем.

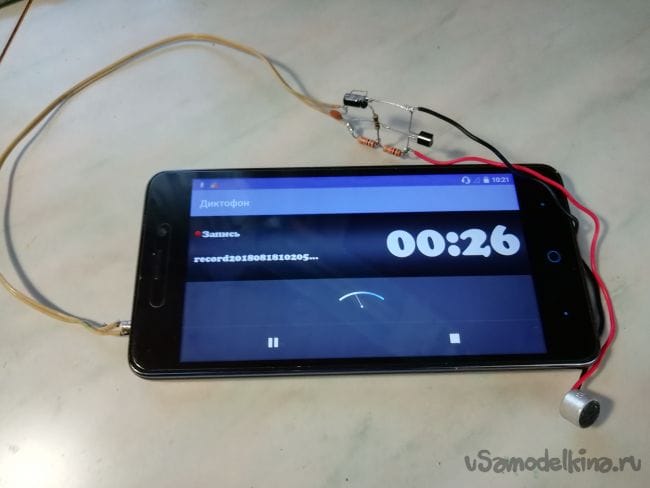

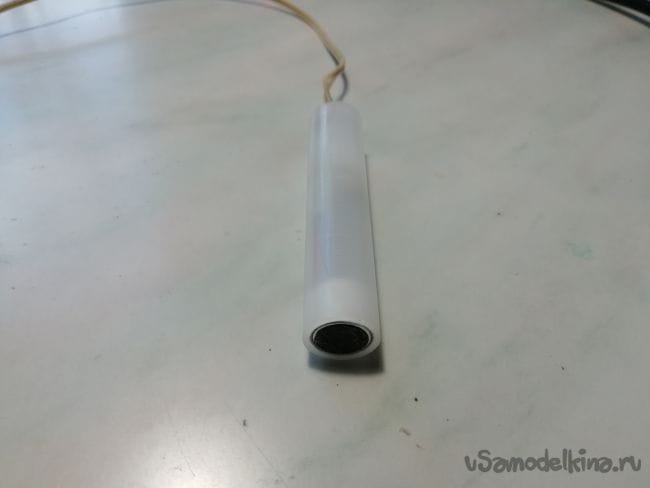

Проверяем работоспособность с корпусом я поверяю на телефоне.
