Микрофонный стереоусилитель своими руками


Привет всем любителям самоделок. В данной статье я расскажу, как сделать микрофонный усилитель уровня Hi-Fi своими руками, в сборке которого нам поможет кит-набор, заказать который можно по ссылке в конце статьи. С его помощью можно усилить сигнал с двух микрофонов, а также использовать в качестве предусилителя в аудиосистеме.

Перед прочтением статьи предлагаю посмотреть видеоролик с подробной сборкой и тестированием кит-набора.



Для того, чтобы сделать микрофонный усилитель своими руками, понадобится:
* Кит-набор
* Паяльник, припой, флюс
* Бокорезы
* Приспособление для пайки "третья рука"
* Блок питания 9-18 В
* Микрофон
* Усилитель звука и колонки для проверки

Шаг первый.
Рассмотрим кит-набор поближе, а начнем с самого комплекта.

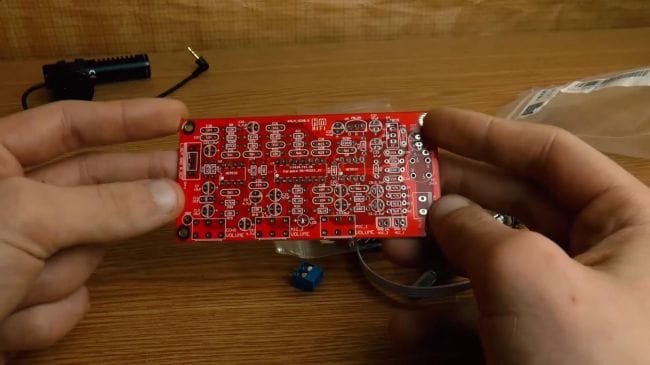

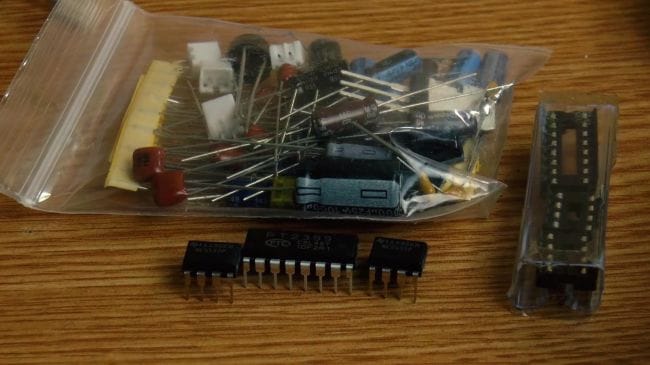

Данный кит-набор поставляется с достаточно большим комплектом радиодеталей, упакованных в пакет, в котором есть двухсторонняя печатная плата с металлизированными контактами неплохого качества, на ней для удобства нанесена маркировка, так как инструкции к набору нет.

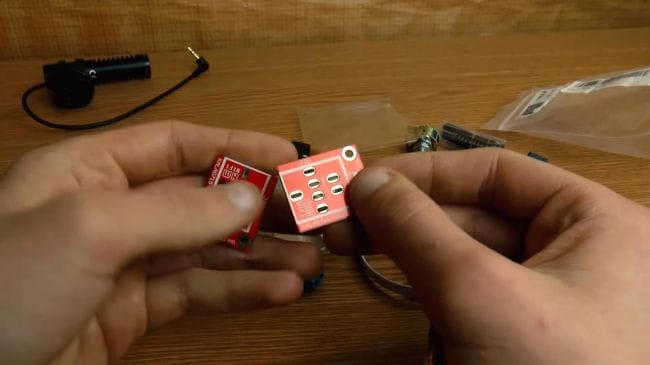

Также есть две платы поменьше, служат они для подключения штекера микрофона, а по краям имеются отверстия, чтобы установить их в корпусе.

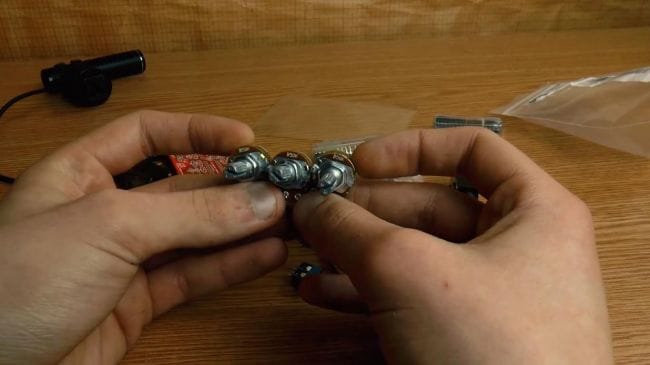

Для регулировки уровня громкости, уровня эха и баланса в комплект положили три переменных двухканальных резистора.

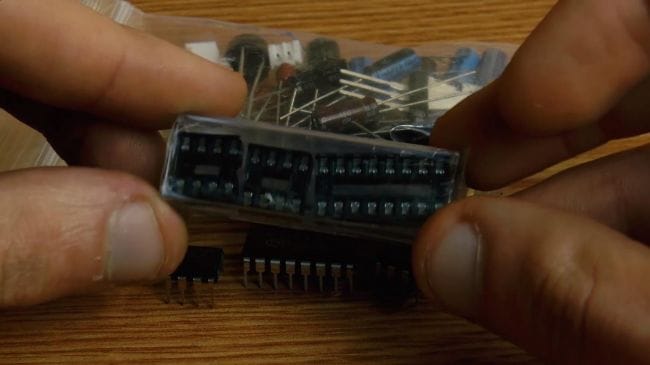

Данный кит-набор работает на трех микросхемах, для них есть специальные DIP-панельки.


Шаг второй.

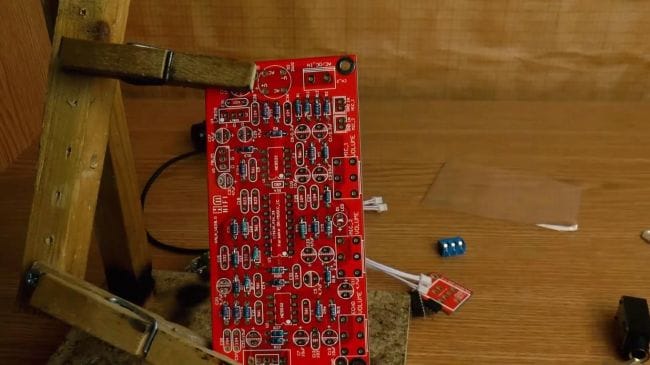

Для начала установим плату в приспособление для пайки "третья рука" и расставим резисторы.
Номиналы резисторов на плате подписаны, также, как и на самих бумажках, приклеенных к резисторам, поэтому в данной сборке мультиметр не понадобится.

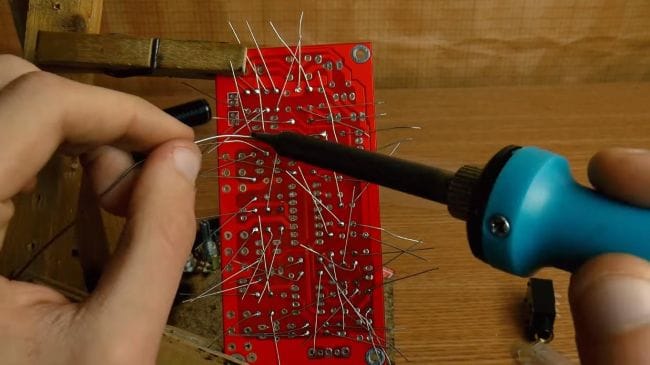

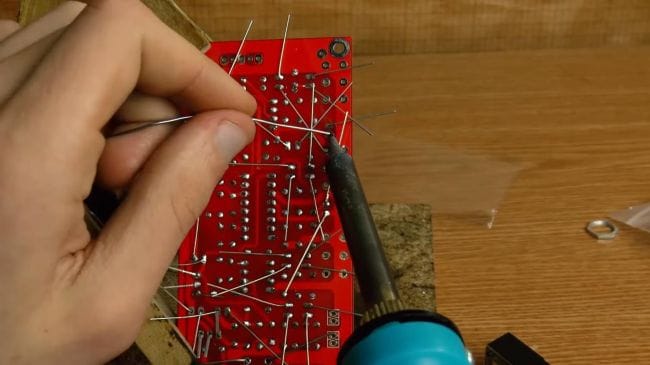

С обратной стороны платы загинаем выводы, чтобы при пайке радиодетали не выпали. Далее закрепляем плату обратной стороной и наносим флюс для пайки, а затем припаиваем выводы.


После пайки откусываем выводы при помощи бокорезов, чтобы они не мешали в установке остальных компонентов. На данном этапе будьте аккуратны, так как бокорезами можно нечаянно вырвать дорожки с платы.

Шаг третий.

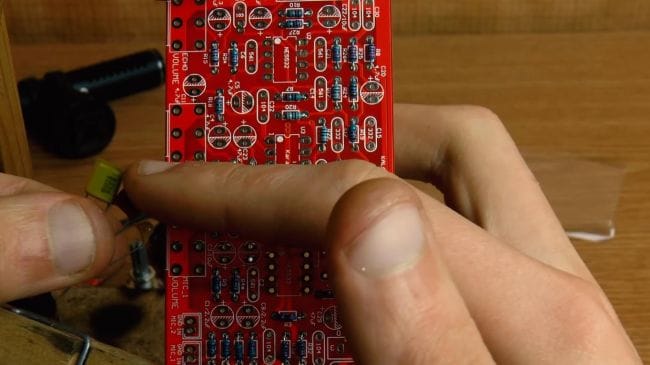

Теперь устанавливаем неполярные керамические конденсаторы, их номиналы и название подписаны как на корпусе, так и на самой плате, что достаточно удобно, так как перепутать местами их не получится.


Аналогично припаиваем все выводы и удаляем их остатки бокорезами.

Шаг четвертый.

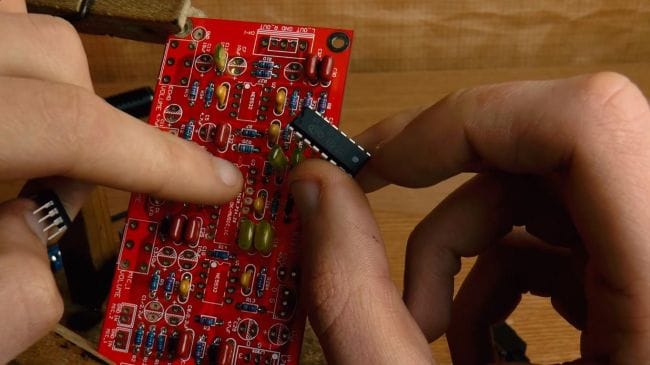

Пора расставить микросхемы на свои места, их маркировка указана на корпусе и на плате. Совмещаем ключ на корпусе микросхемы в виде полукруглой выемки с таким же ключом на плате.


Две другие микросхемы меньшего размера имеют немного другой ключ, выполненный в виде кружка возле первого контакта на корпусе, который также обозначен маркировкой на плате, согласно этому устанавливаем их на плату и припаиваем. При пайке микросхем старайтесь делать это как можно быстрее, чтобы не перегреть выводы и саму микросхему, что может вывести ее из строя.



Шаг пятый.
На схеме выделено место под диодный мост, на его корпусе подписан плюс и минус, как и на плате, совмещаем их и вставляем в отверстия платы, слегка подгибая выводы.

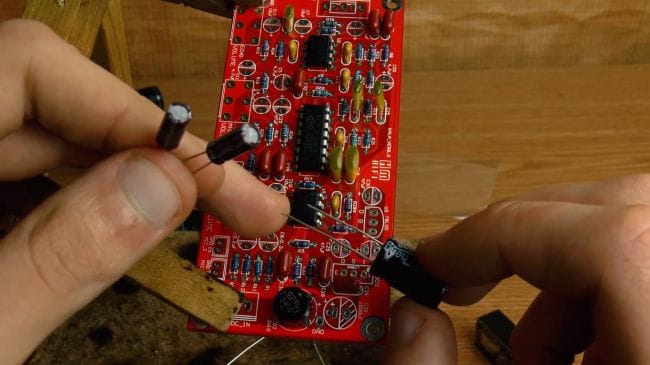

Далее , согласно номиналам и полярности устанавливаем полярные электролитические конденсаторы, на плате минус обозначен штриховкой, а на самом конденсаторе минусовой вывод находится напротив белой полоски на его корпусе, а плюс как всегда это длинный вывод, номиналы на плате также подписаны.


Шаг шестой.

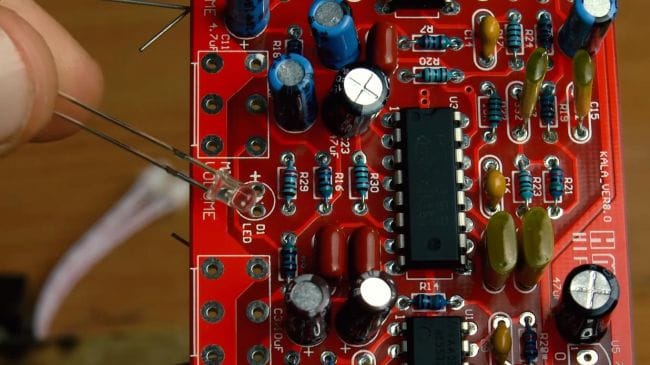

Для индикации на плате предусмотрен светодиод, вставляем его согласно полярности, на плате указан плюсовой контакт, на светодиоде это длинный вывод, а короткий -минус.

Теперь ставим транзистор, ориентируемся по маркировке, которая похожа на корпус, совмещаем и устанавливаем на место.

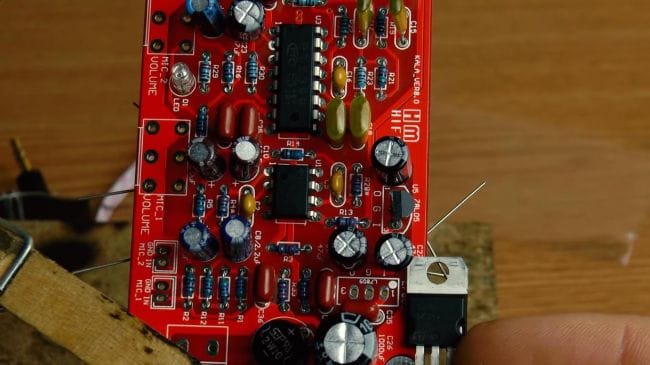

Затем вставляем стабилизатор, ориентируясь по первой ножке, их позиции указаны цифрами на плате.


После этого припаиваем выводы компонентов и удаляем бокорезами их остатки.

Шаг седьмой.

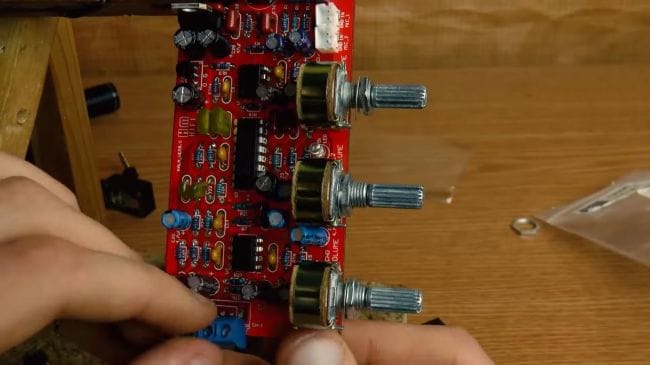

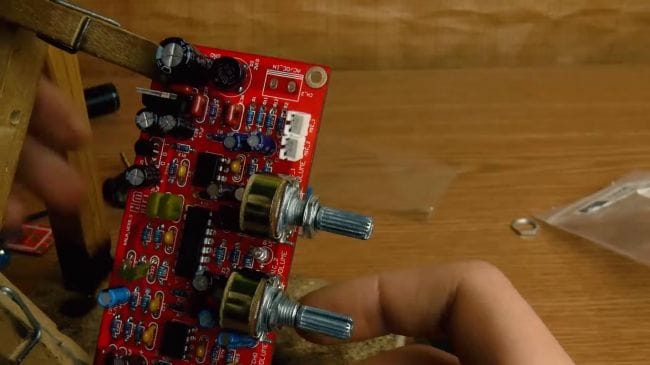

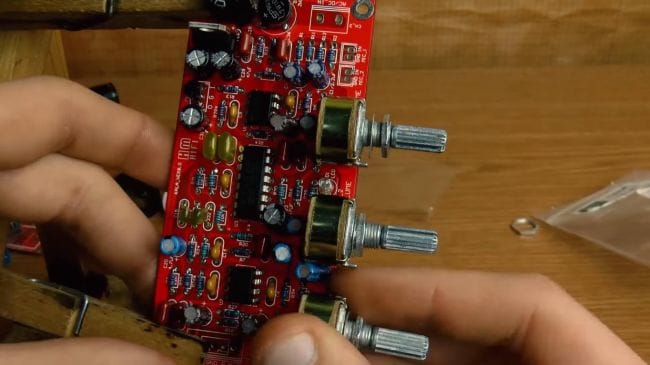

Осталось совсем немного. На плату ставим три переменных резистора, гнезда для подключения микрофонов и клеммы для подсоединения питания и выхода с усилителя.

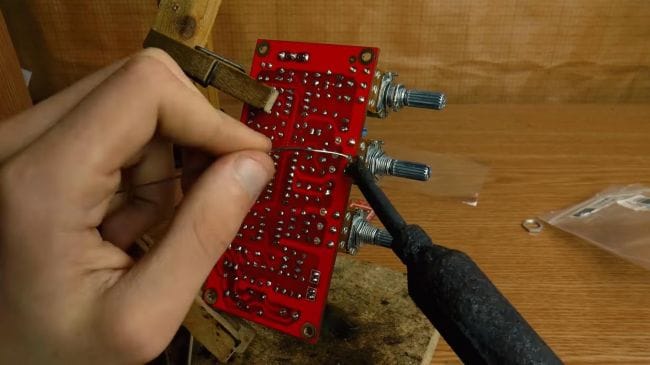

После этого припаиваем компоненты.

На этом сборка микрофонного усилителя закончена, теперь нужно проверить его в работе.
Шаг восьмой.

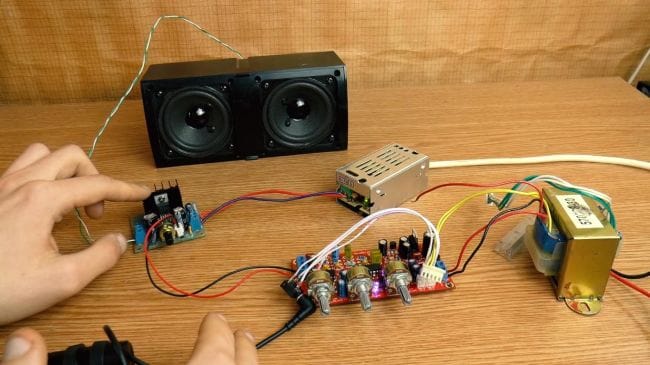

Для питания усилителя нужно напряжение от 9 до 18 В. Подключаем блок питания к усилителю и проверяем как он усиливает сигнал с микрофона.

Микрофонный усилитель достаточно качественно передает звук, но в данном случае это еще ограничивается самим усилителем звука, который усиливает его выходной сигнал, так что это тоже необходимо учитывать. Данный микрофонный усилитель можно использовать не только с микрофонами, но и в качестве предварительного усилителя.

На этом у меня все, всем спасибо за внимание и творческих успехов.
