    Миниатюрная блютуз колонка


    Всем привет!
    Сегодня я покажу, как сделать миниатюрную блютуз колонку.

    Данный проект я начинал делать достаточно давно, но у меня не было времени чтобы окончательно все собрать. И вот спустя время, я наконец-то все доделал)

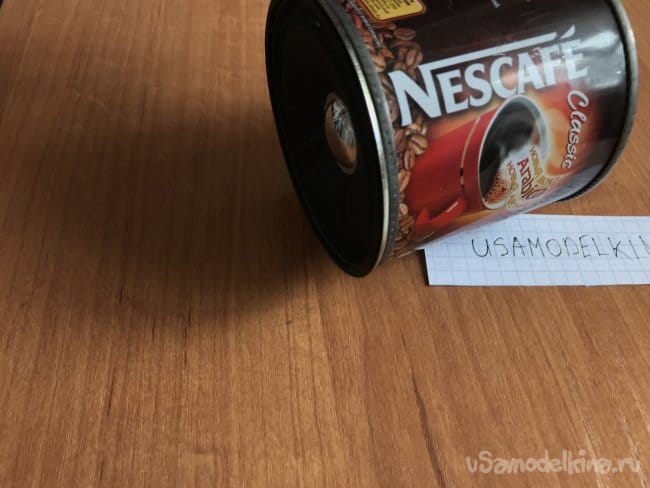

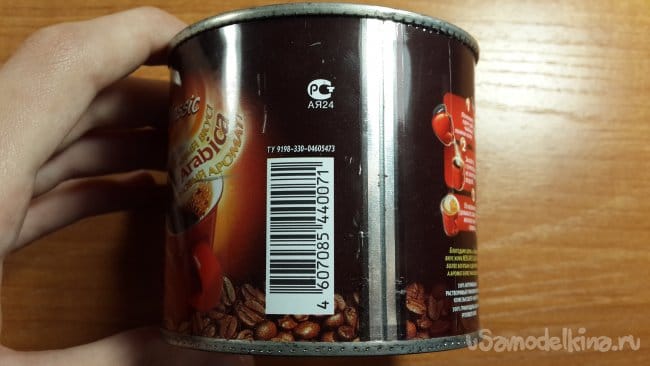

    В качестве корпуса я использовал банку от кофе, но можно использовать любую другую, а если у вас есть 3д принтер, то лучше всего напечатать.

    Сразу хочу сказать что внешний вид можно улучшить покрасив или наоборот сняв краску с банки, но меня и так устраивает. Перейдем от слов к делу!

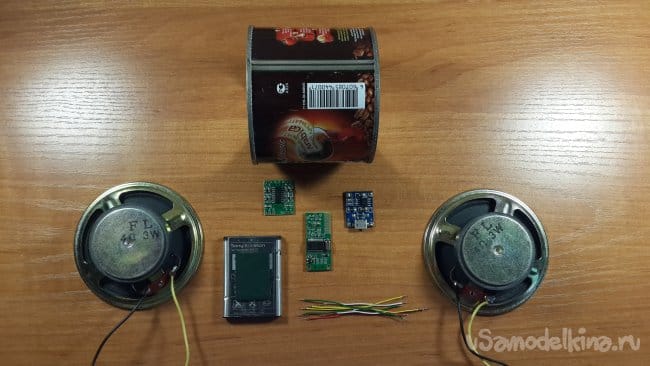

    Для создания блютуз колонки, нам понадобится:

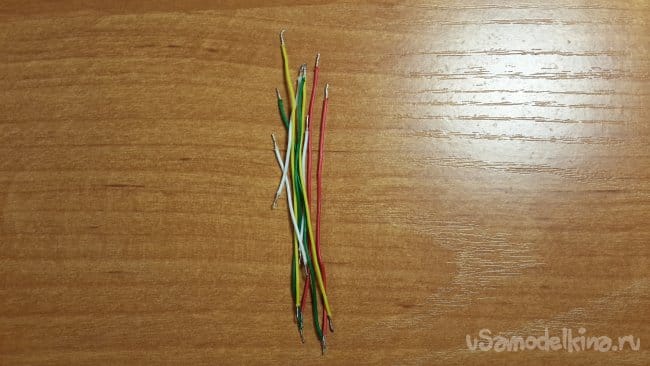

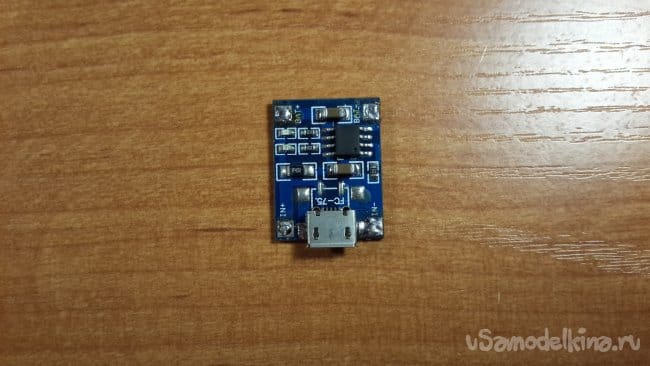

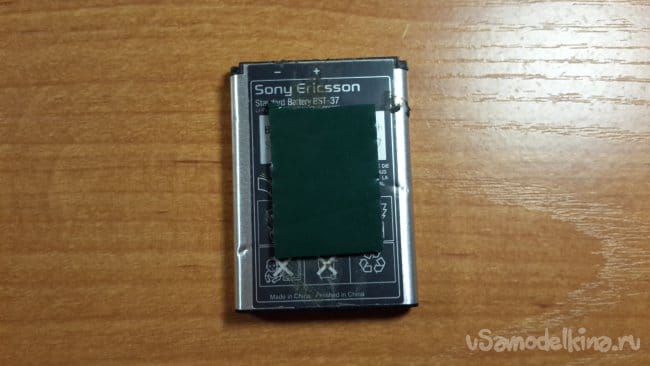

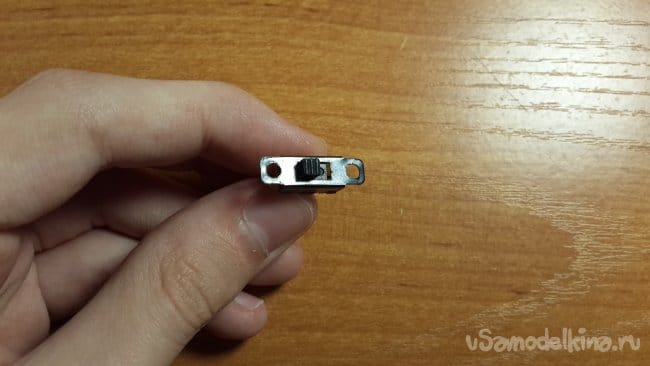

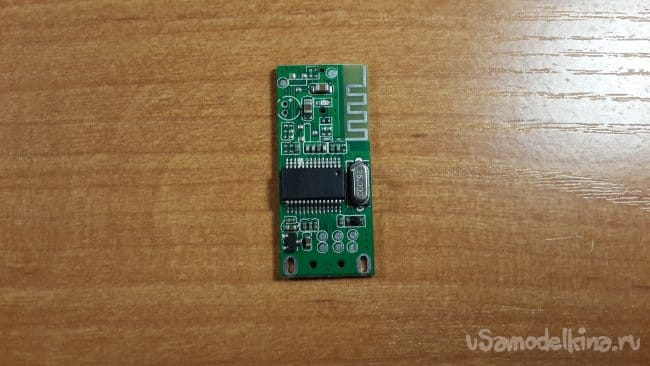

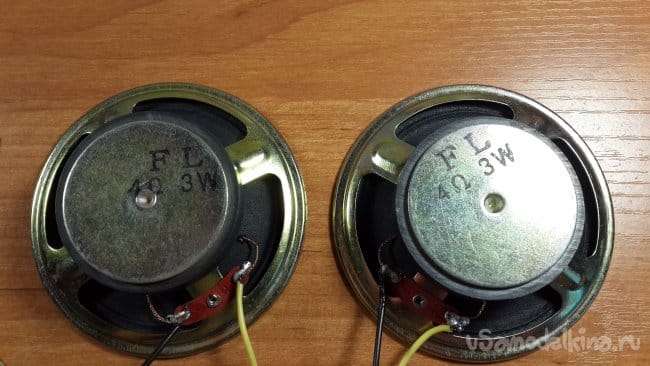

    аккумулятор, его я взял из старого телефона, также понадобится плата зарядки, она необходима для того чтобы заряжать аккумулятор, еще нужны провода, их я взял из юсб провода, ну и среди оставшихся компонентов: выключатель, динамики, усилитель, и как вы уже наверное догадались сам блютуз модуль. Среди прочего паяльник, припой, клей и т.д.

    Ссылки на все это я оставлять не буду, думаю вы и сами знаете где это все можно купить.

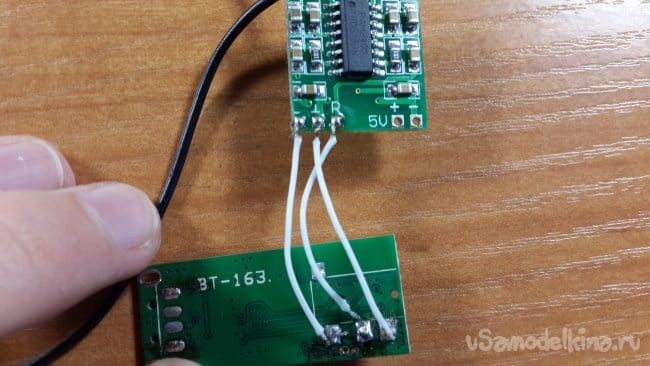

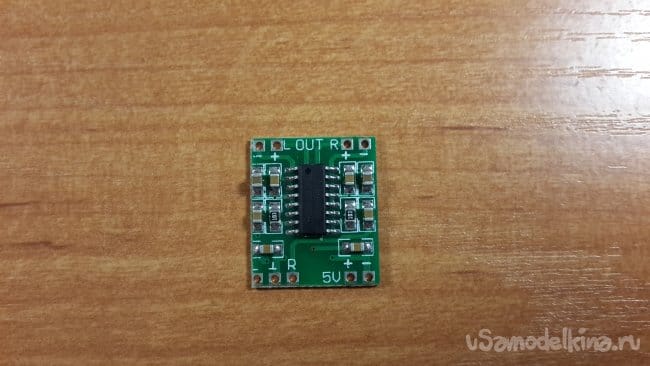

    Для начала спаяем усилитель с блютуз модулем, на усилителе средний контакт земля, то есть минус, оставшиеся, это левый и правый канал, на блютуз модуле минус это крайний правый контакт, на фото все понятно.

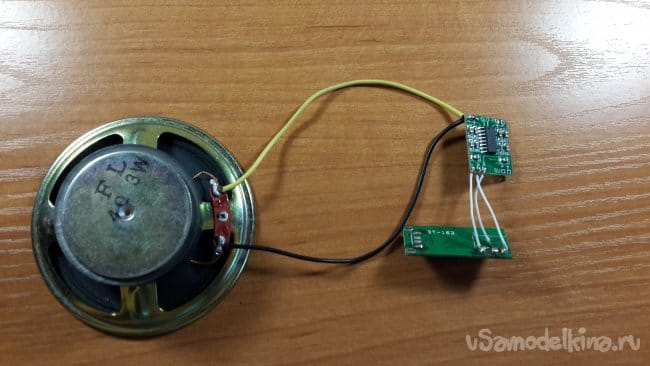

    Далее можно припаять динамик, но пока только один, потому что если припаять сразу два, то после не получится все это установить в корпус.

    Теперь можно спаять плату зарядки с аккумулятором, в этом нет ничего сложного. Выключатель ставим в разрыв плюсового провода, подпаиваем питание к усилителю и блютуз модулю, устанавливаем все в корпус и для надежности приклеиваем.

    Кстати, поскольку корпус алюминиевый, блютуз модуль может работать не корректно. Если у вас так случилось, подпаяете провод от антенны блютуз модуля к корпусу или выведите его наружу!

    После проделанных процедур можно наконец таки припаять второй динамик и окончательно все собрать. Для приклеивания динамиков к корпусу можно использовать клеевой пистолет или любой другой клей.

    Вот в общем то и все, теперь можно зарядить колонку и наслаждаться музыкой!

    P.s для того чтобы колонка не каталась по столу во время прослушивания музыки, при сборке можно вклеить грузик к нижней части или же клеевым пистолетом нанести клей прям на корпус сделав своеобразные ножки!

    Ну а на этом все, Спасибо что дочитали до конца!
