Дополнительный аудио усилитель для ноутбука или планшета

Дополнительный аудио усилитель для ноутбука или планшета

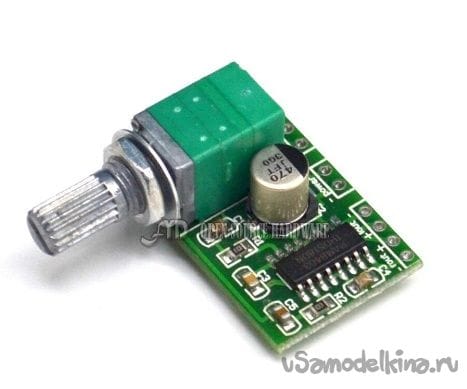

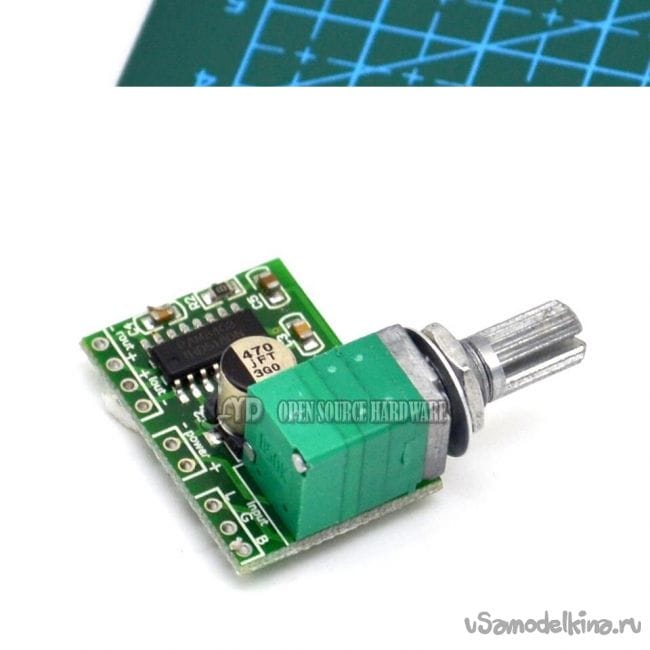

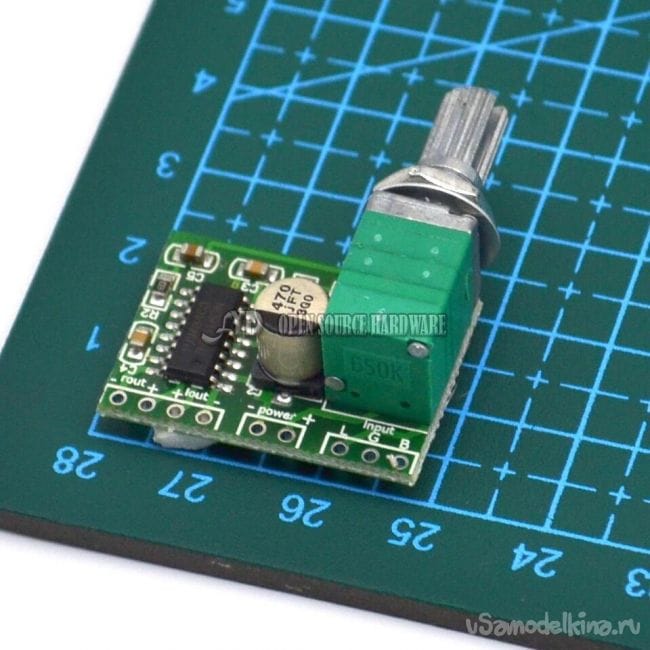

Супер Мини PAM8403 DC 5 В USB Цифровой Аудио Усилитель.
Усилитель дает мощность от 2 до 3 Вт. Питание от 2 до 5,5 В.
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета

Очень хороший аудио усилитель.
Блочок я приобрел здесь
Усилитель мне очень понравился. Звук в разы намного больше чем на ноутбуке.
Встроенный регулятор громкости, и отключение питания. Правда в моем случае надо вытащить вилку питания из розетки.

У себя в кладовку я нашел старенькие динамики, даже не знаю от чего они были. Но внутри были только динамики.
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета

И я решил усилить свой ноутбук, музыку сделать немножко погромче.
И так начнем.

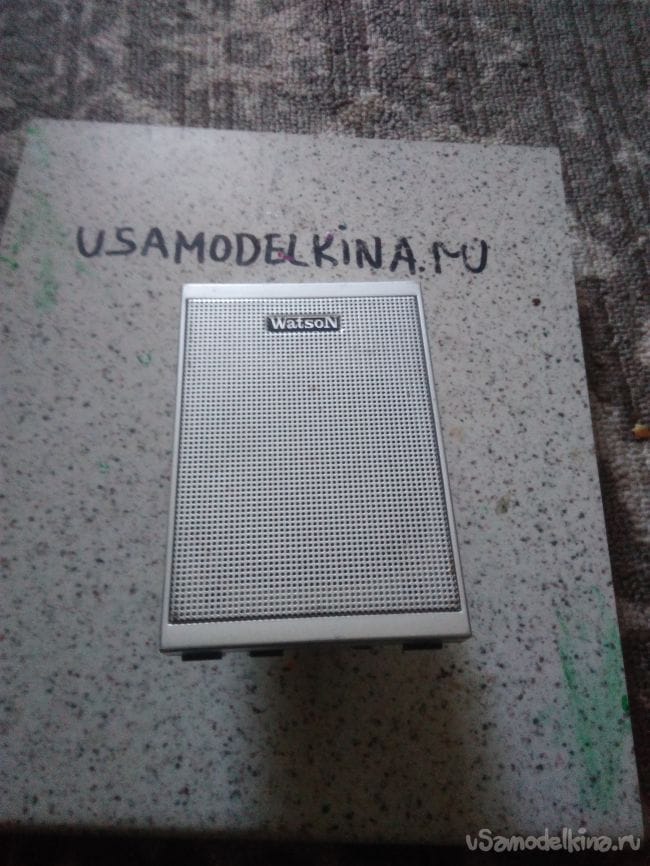

Две небольшие колонки..

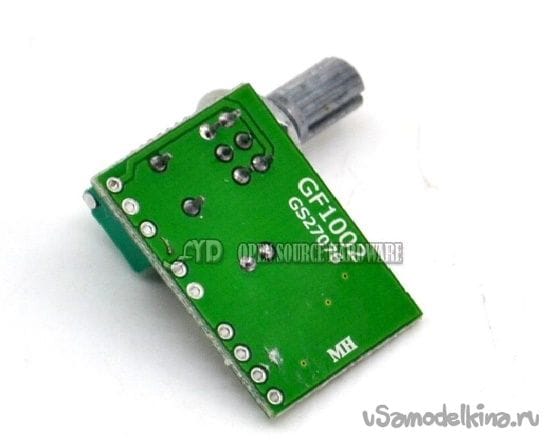

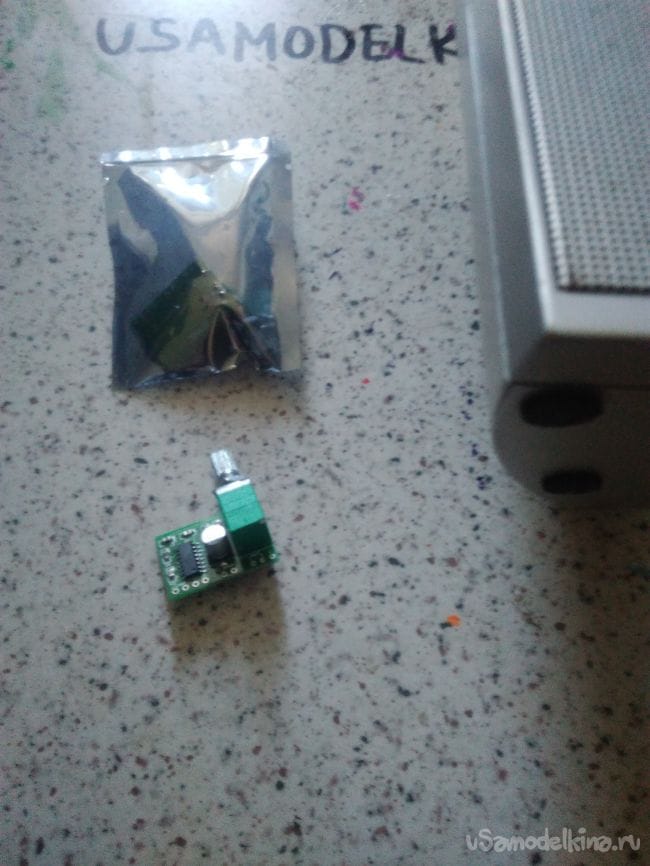

Усилитель PAM8403
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета

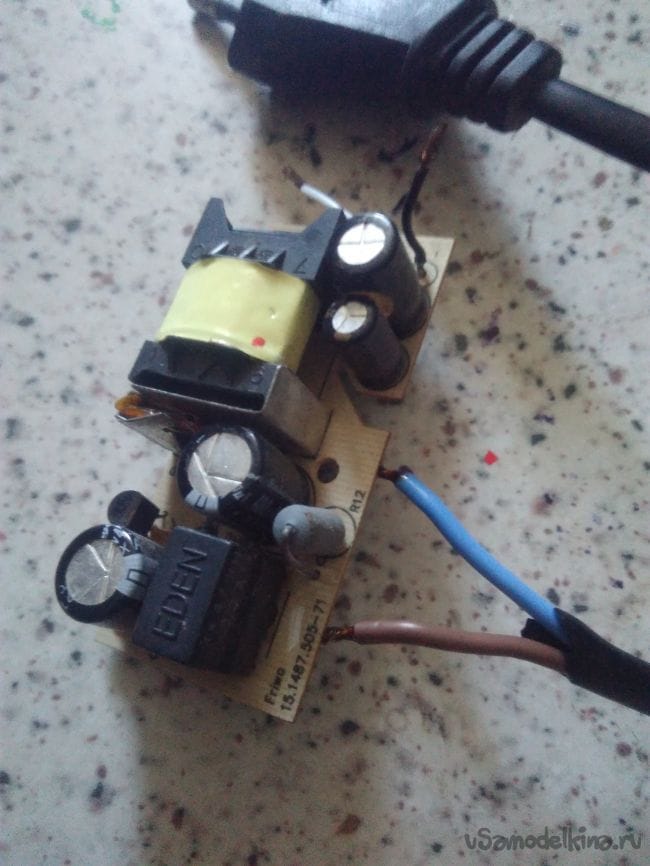

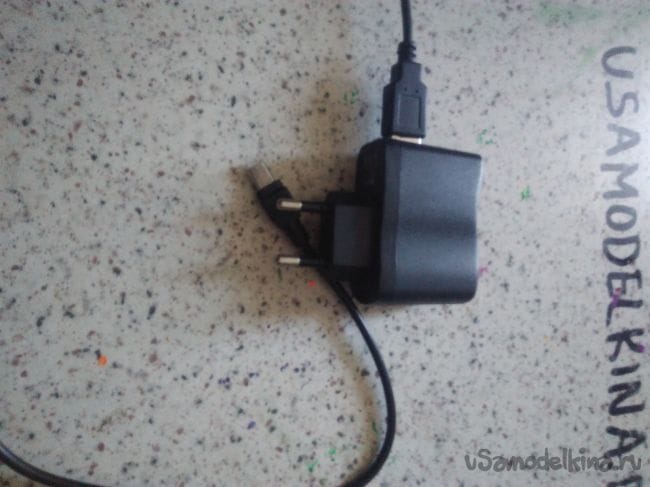

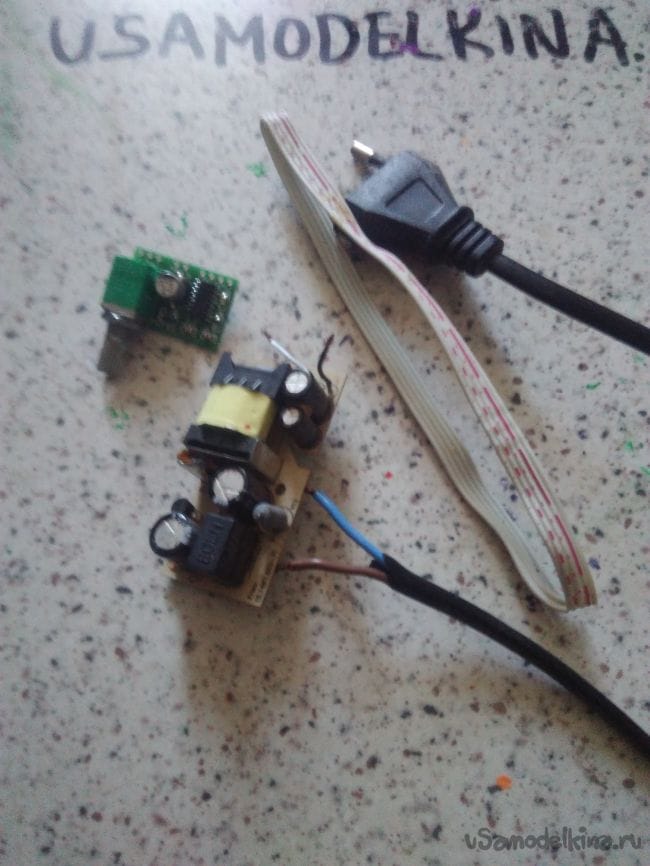

Блочек питания от телефона. Напряжение на выходе модуля питания не должно превышать 5,5 В. Иначе плата сильно будет нагреваться.
Паяльник и немного проводов.
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета

И главное что стоит абсолютные копейки.

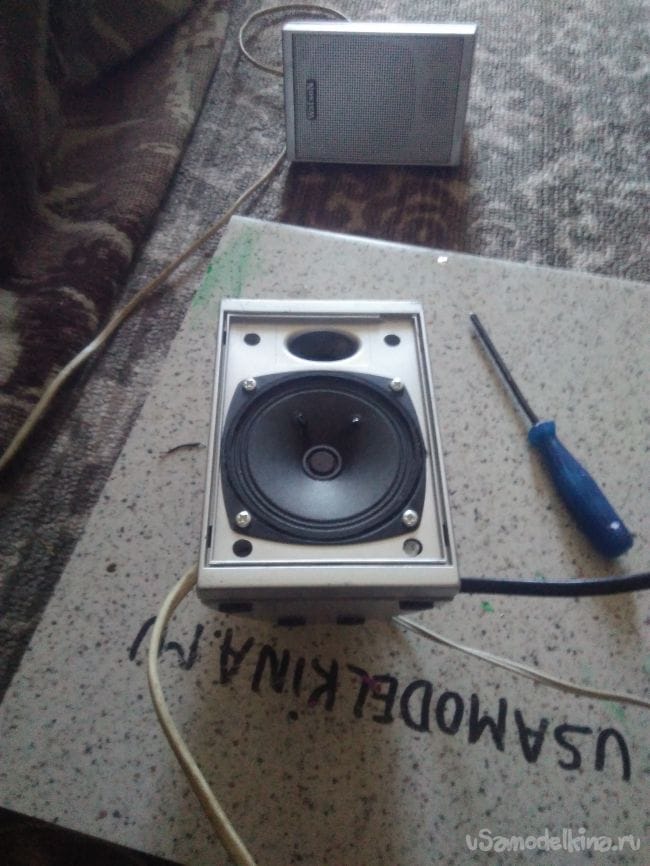

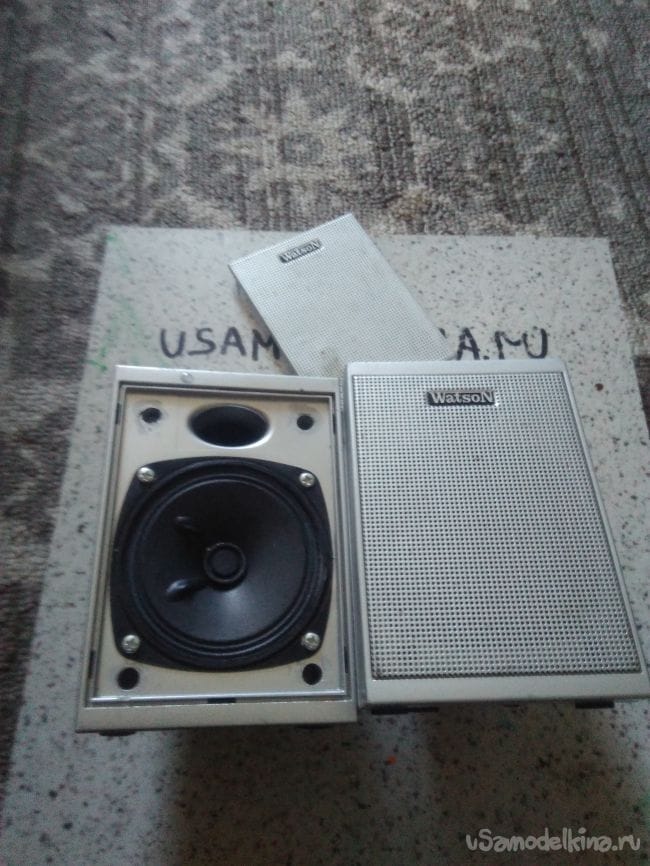

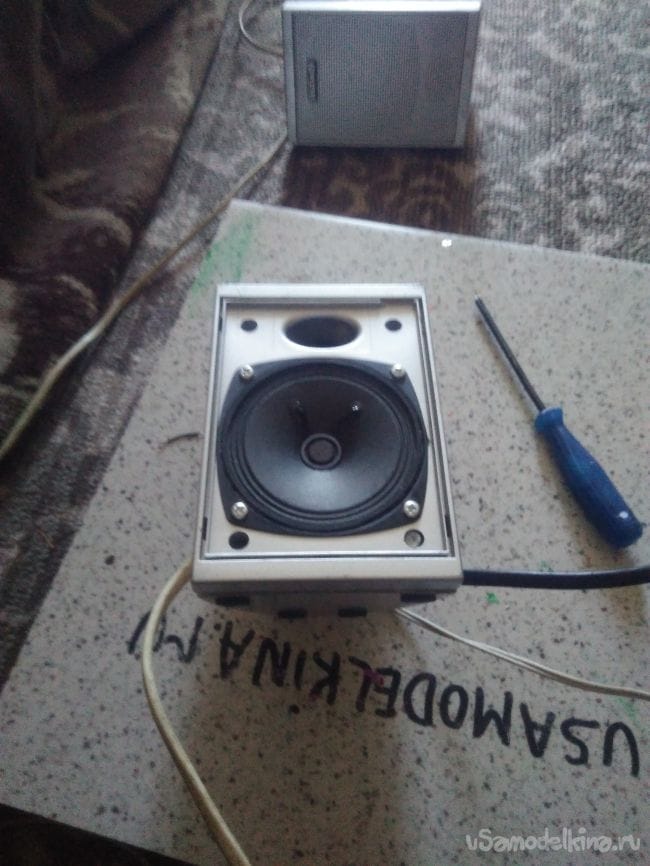

И так разберем наши колонки.
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета

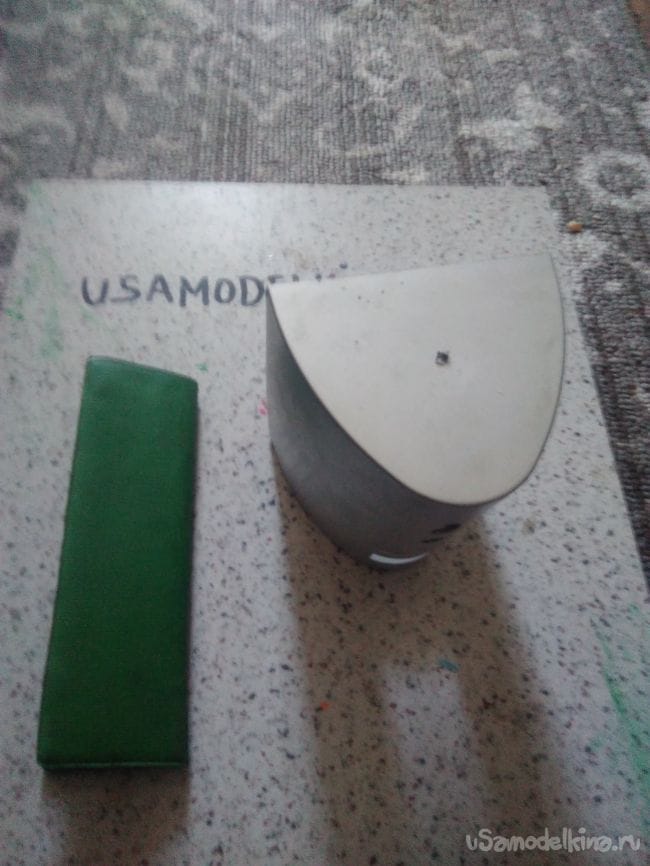

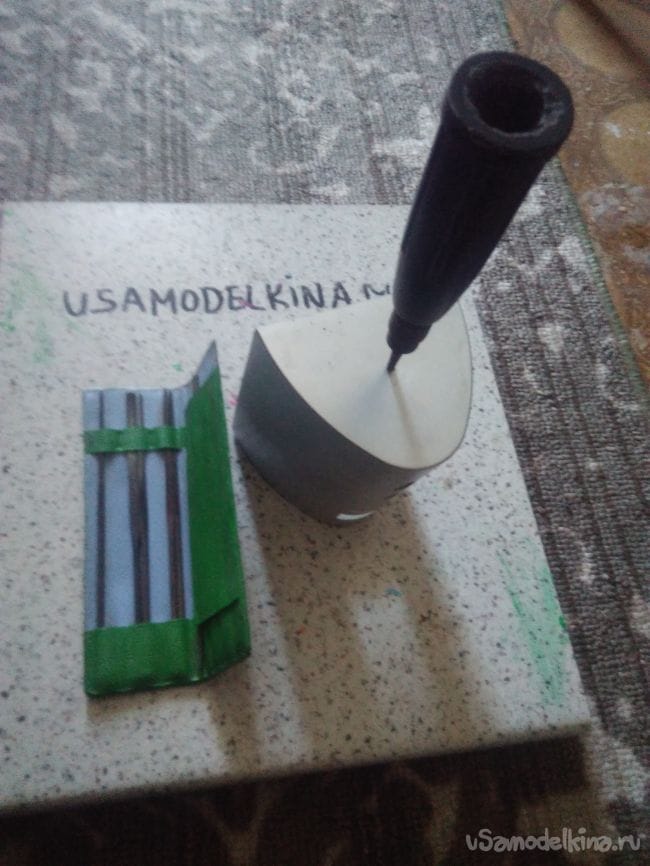

В верхней части колонки делаем отверстие для крепления регулятора громкости.

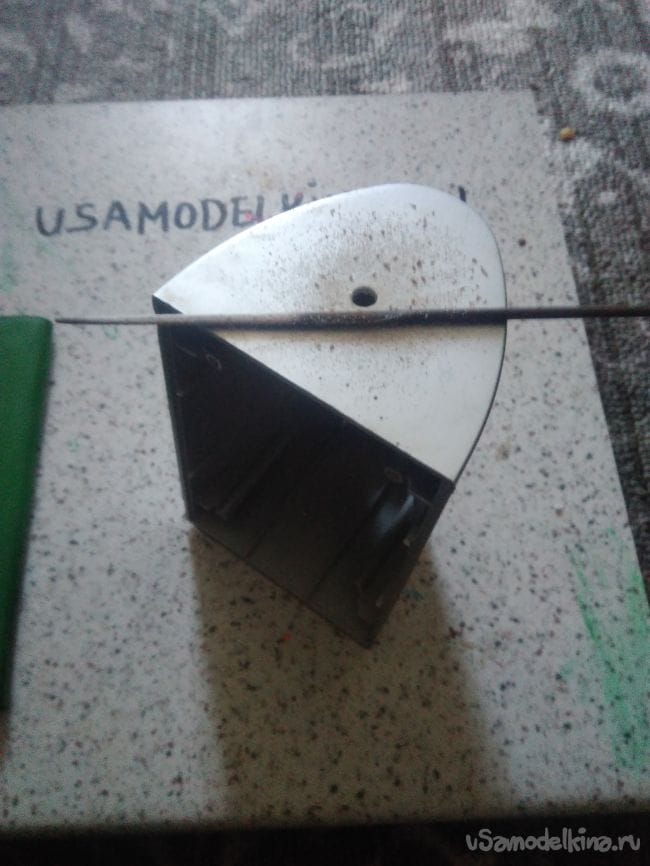

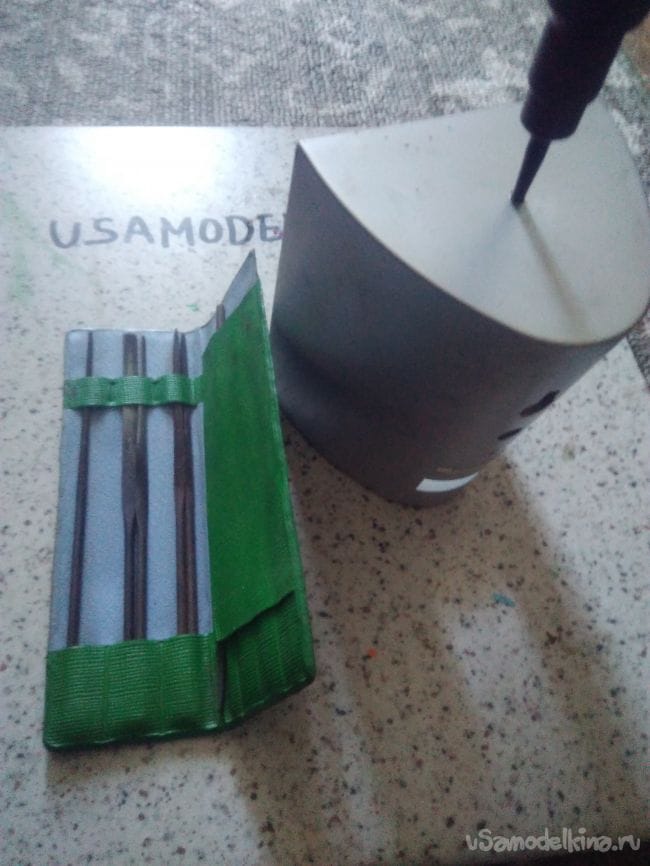

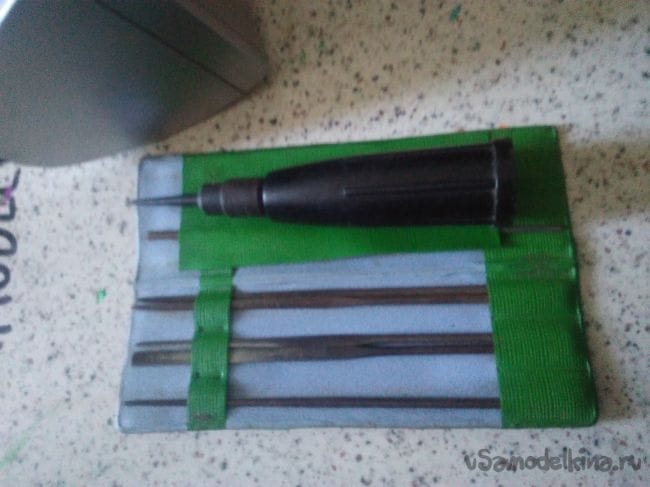

Или сверлом, либо с помощью шила и набора надфилей.
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета

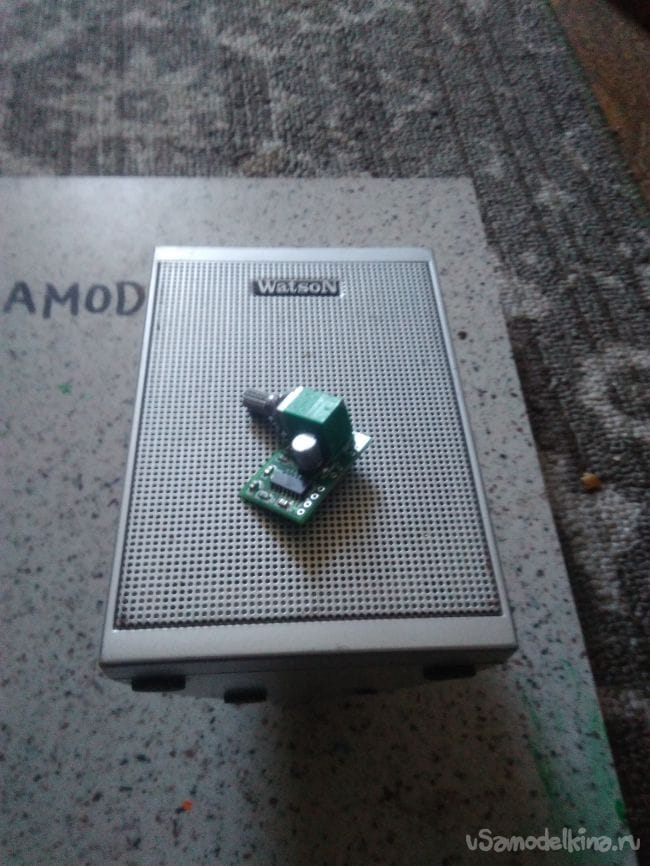

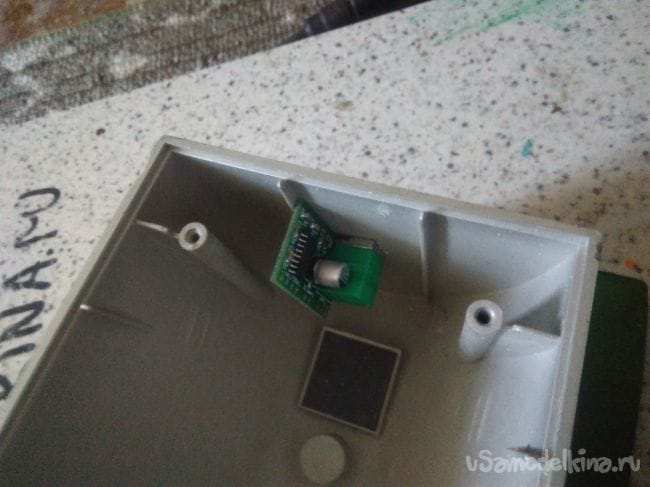

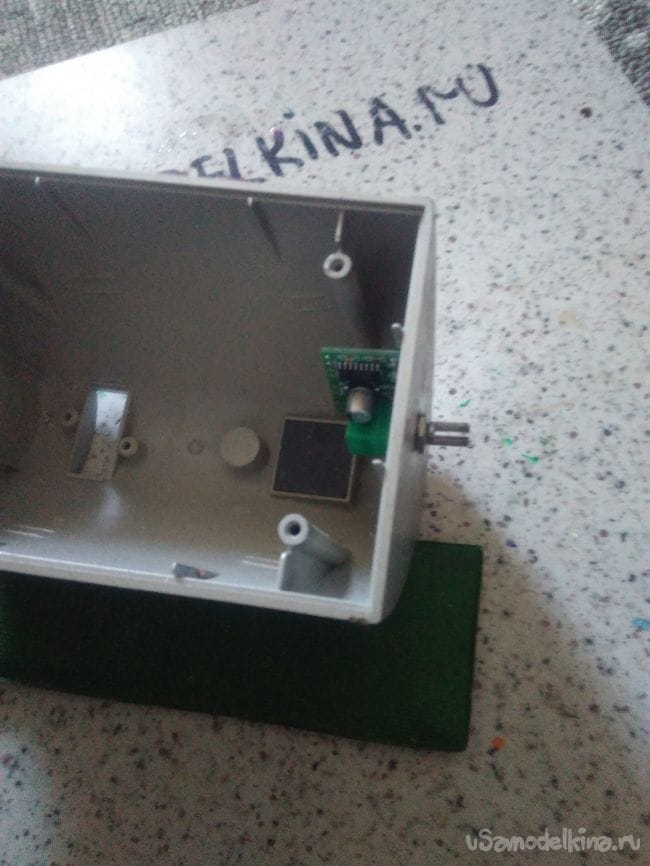

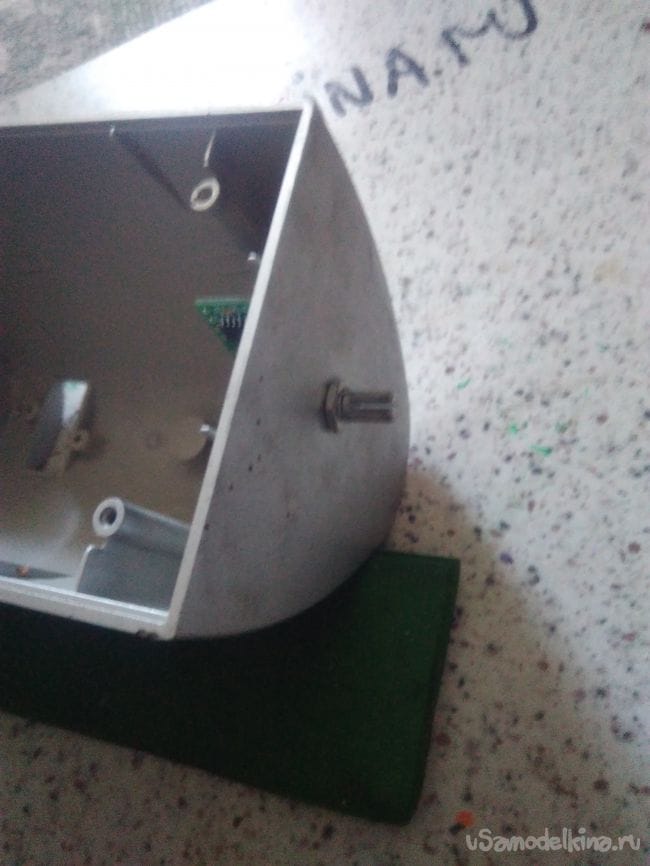

Подгоняем отверстие и, временно закрепляем плату к корпусу колонки.Для проверки подгонки.
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета

Теперь приступим к пайке.
При увеличении картинки можно хорошо увидеть фото подключения усилителя.

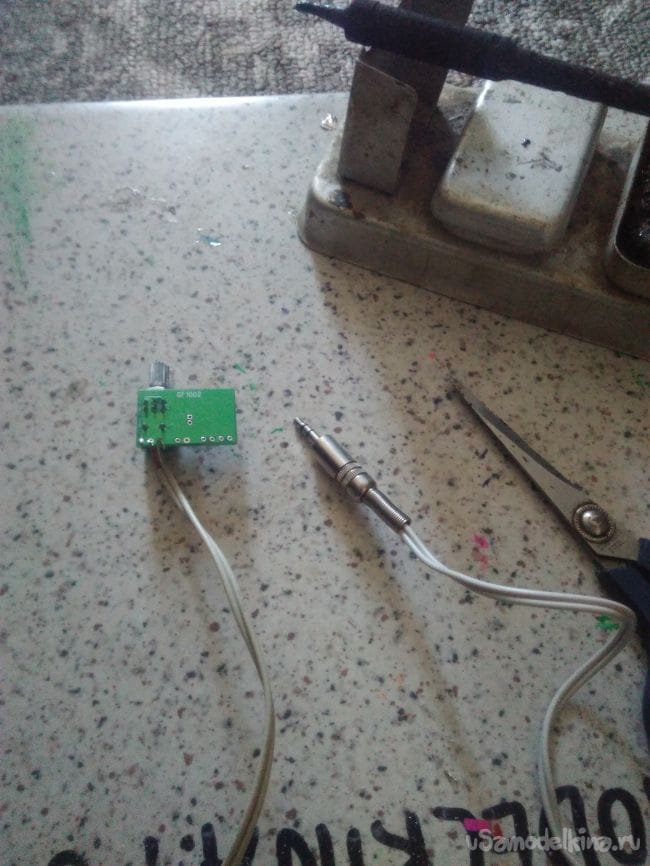

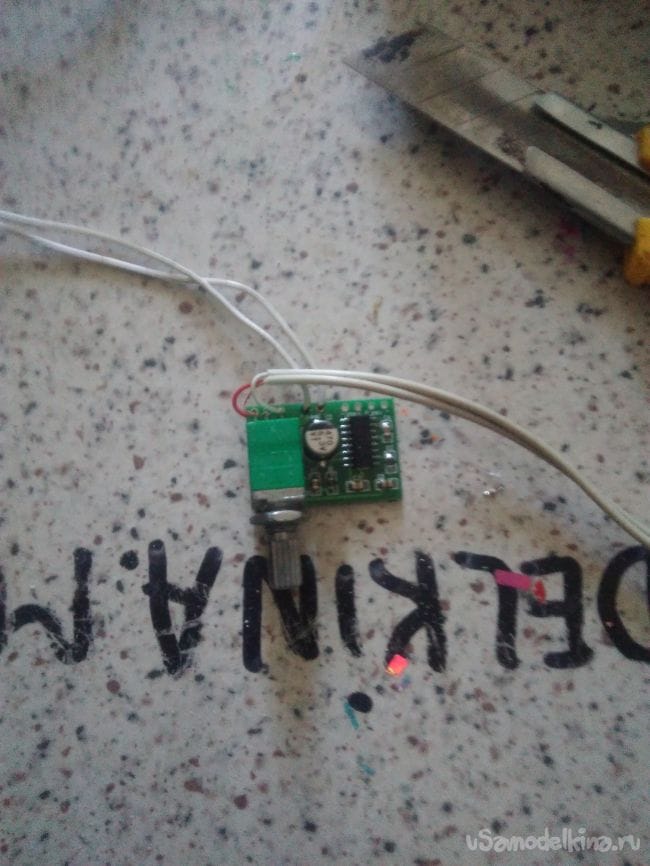

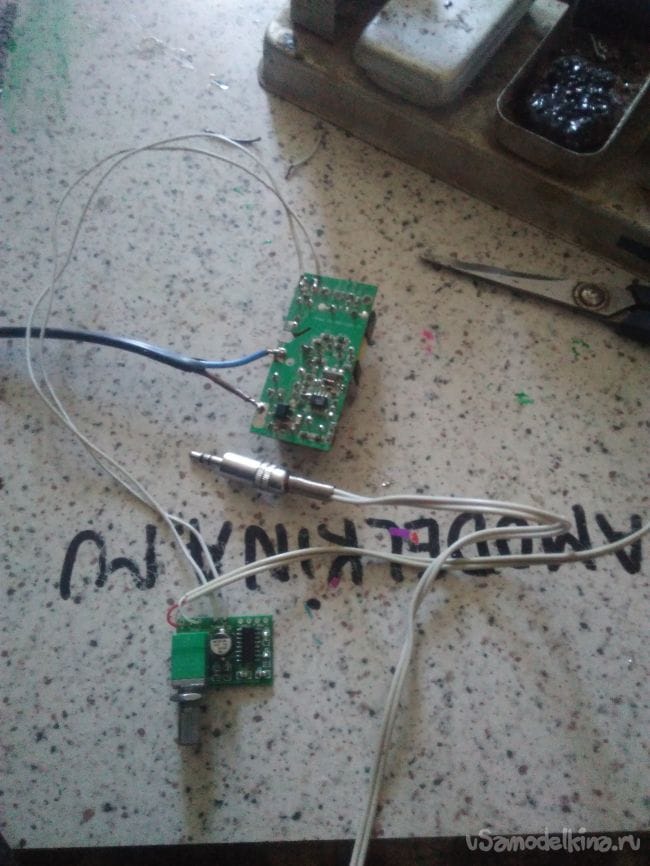

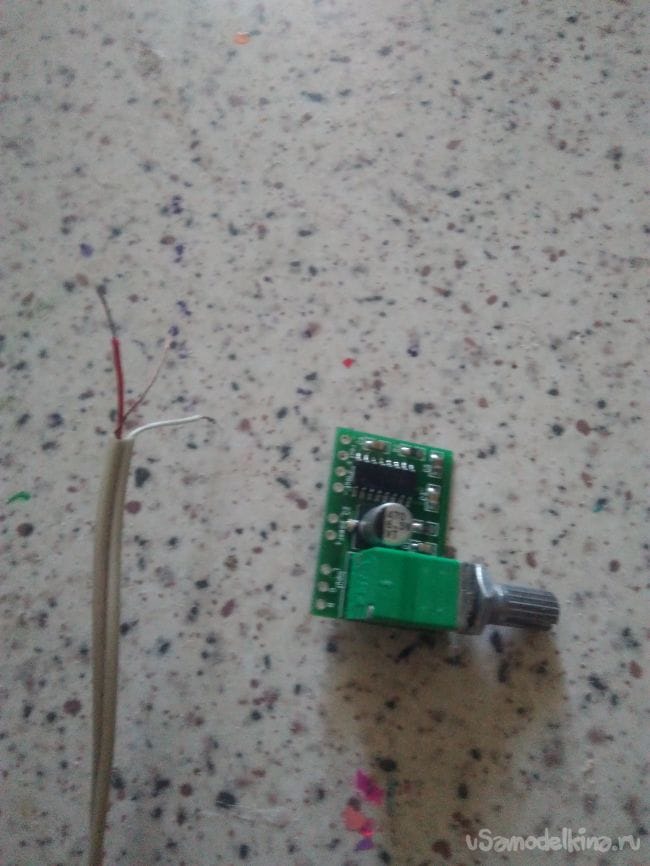

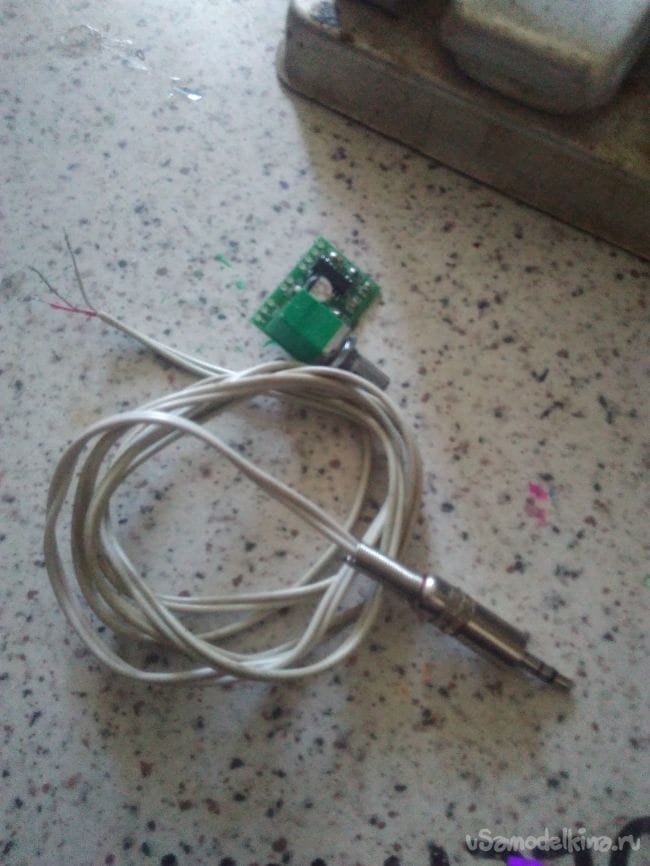

Для начала я подключил к усилителя аудио вход. Можно использовать кабель от наушников.
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета

По центру я припаял, как говорят массу ( это оплетка с наушников).
А два остальных по рисунку, по краям.
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета

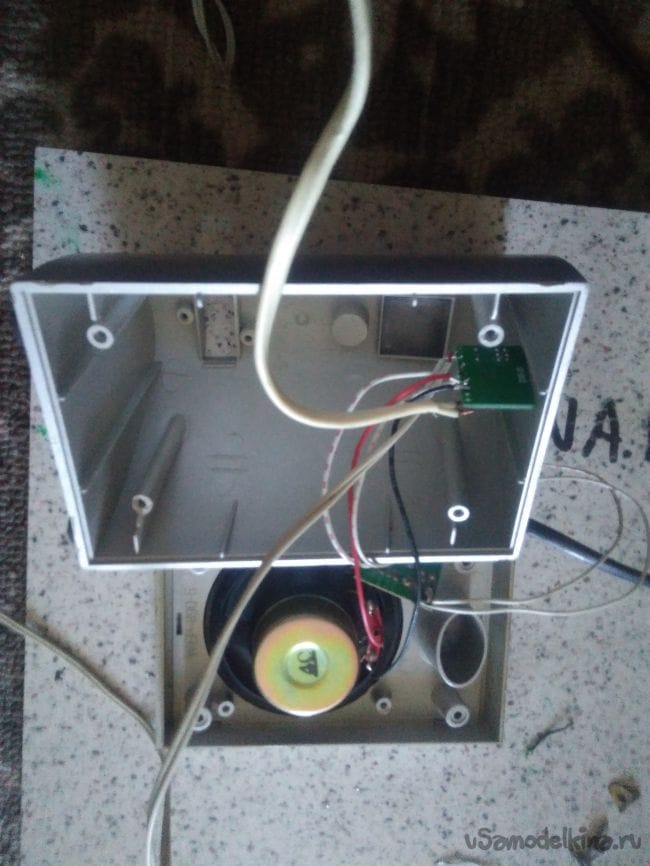

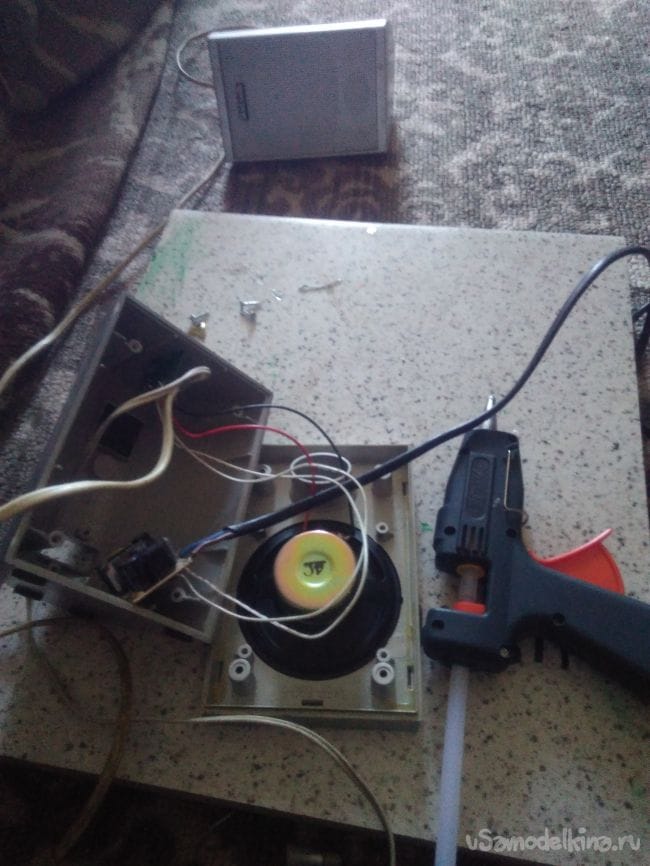

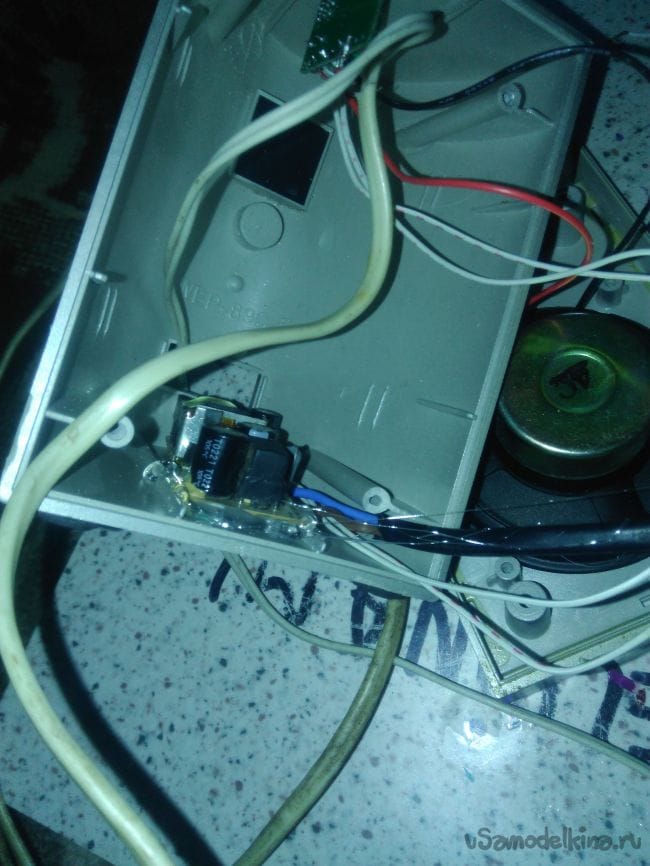

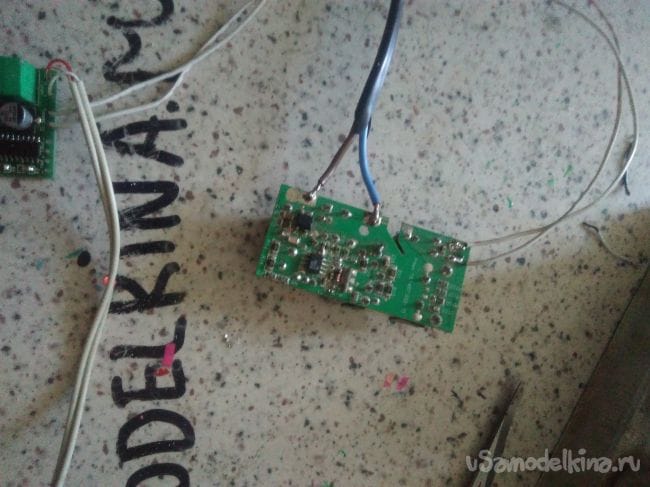

Подключаем питание., также по картинке. Закрепляем горячим клеем.
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета
Дополнительный аудио усилитель для ноутбука или планшета

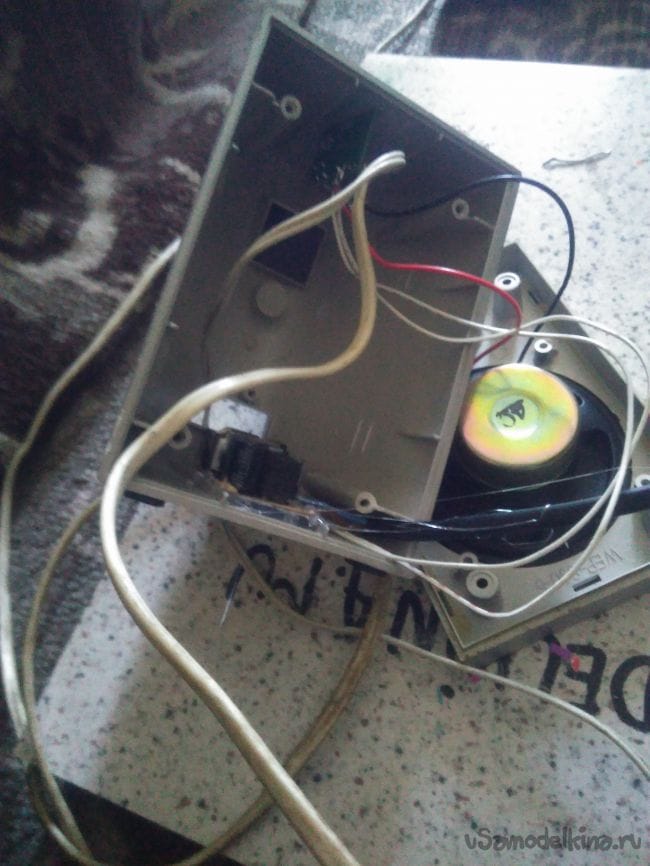

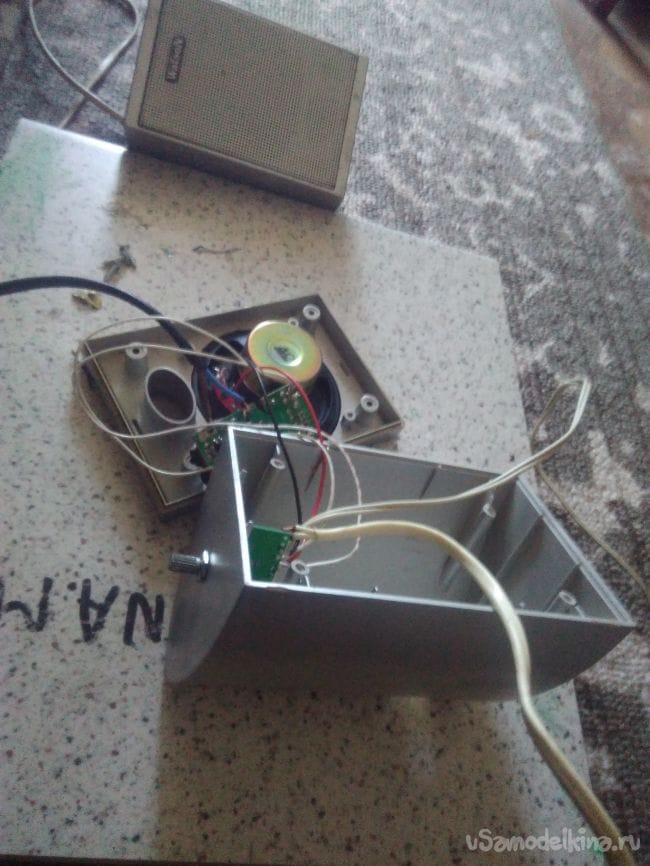

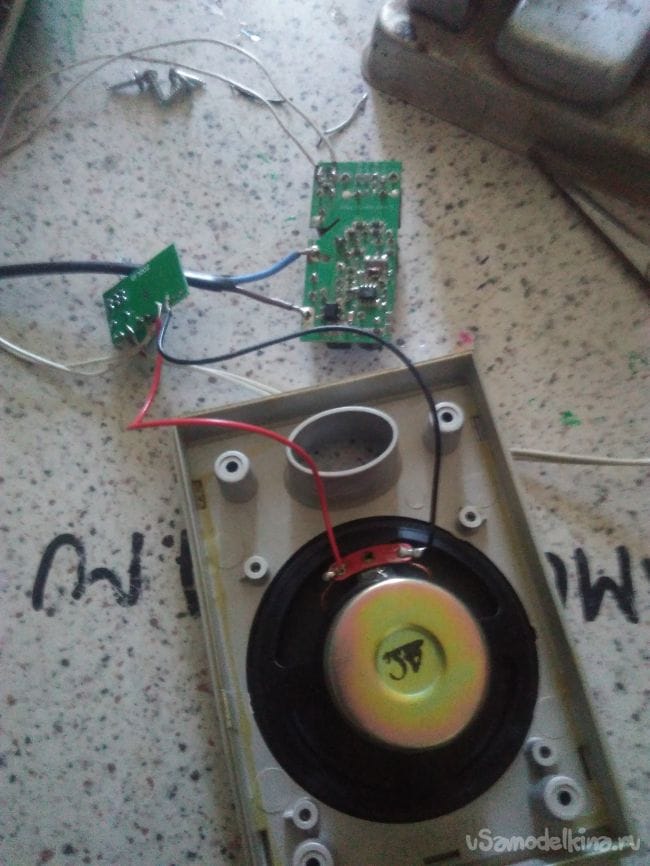

И наконец два выхода на колонки. Для вывода проводов делаем надфилями прорези. И также закрепляем их горячим клеем.

Собираем корпуса воедино и усилитель готов.
