    Предусилитель для микрофона

    Здравствуйте! В этой статье я хочу вам рассказать от микрофонном предусилителе.



    Из самого названия статьи понятно, что мы будем что-то усиливать. Для начала рассмотрим один пример. Вы подключили к компьютеру динамический микрофон и решили записать свой голос. Но кроме очень тихой речи, переполненной множеством шумов и помех вы ничего не услышали. А все потому, что на входе аудио-карты компьютера появляются 1,5 В. Это самые полтора вольта прижимают катушку внутри микрофона, а когда вы говорите, они мешают ей двигаться. Значит это напряжение нужно как-то убрать и усилить сигнал. Для этого мы и сделаем предварительный усилитель. То есть, звук с микрофона попадет в компьютер уже усиленный и без шумов.

    И так, приступим.

    Для этого нужны следующие компоненты:

    Резисторы4,7 кОм – 2шт., 470 кОм, 100кОм.
    Конденсаторы4,7 мкФ, 10 мкФ, 100 мкФ.
    Транзистор КТ315.
    Светодиодне обязательно.

    Инструменты:
    Паяльник, кусачки, пинцет, ножницы, клеевой пистолет и т.д.



    Приступаем к изготовлению.

    1. Для начала разберемся со схемой и деталями.

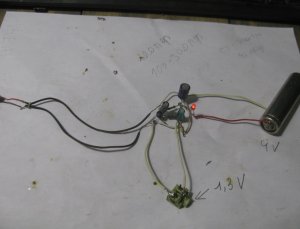

    Резистор R5 ставится для электретного микрофона и выполняет роль смещения напряжения. Его мы не используем. Транзистор КТ315 можно заменить на КТ3102, BC847. У КТ3102 коэффициент усиления больше, поэтому его предпочтительнее ставить. Светодиод не обязателен. Если он не нужен, замените его диодом. У себя я нашел кусочек самодельной макетной платы. На ней и буду делать схему.

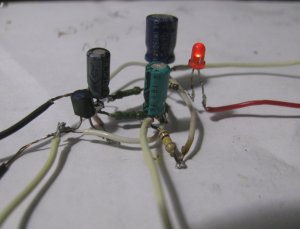

    2. Теперь согласно схеме, припаиваем все компоненты.

    Предусилитель для микрофона




    3. Далее припаиваем разъемы питания, вход и выход для микрофона, выключатель питания. Разъем для джека на 6,3 мм. я взял от старого DVD проигрывателя, джек на 3,5 мм. – от магнитофона. Разъем для батареи от нерабочей кроны, выключатель от игрушечной машинки. Припаиваем все к плате.









    На фото нет светодиода, он появился позже.

    4. Теперь займемся корпусом. У меня нашлась какая-то пластмассовая коробочка без дна. Она как раз подошла под все детали. В ней сверлим отверстия под разъемы, светодиод, вырезаем прямоугольное отверстие под выключатель.









    5. Теперь собираем все в корпус. Крону и плату приклеиваем на двухсторонний скотч, разъемы на термоклей.



    Дно сделал из прочного черного картона.

    6. Проверяем. У меня имелся самый дешёвый караоке-микрофон BBK. Его я и подключил. Далее проводом джек-джек, подключаем выход усилителя к компьютеру, колонкам, или к чему вам нужно. Включаем питание. Светодиод загорелся. Предусилитель работает.

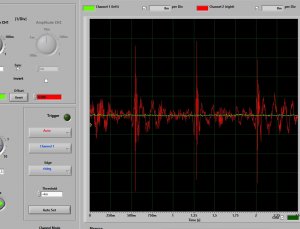

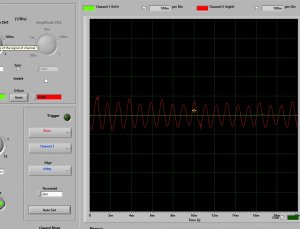

    7. Подключив этот усилитель к компьютеру, я сам удивился качеству записи. Звук без шумов, усиление микрофона убавлено на 0. Даже громкость микрофона пришлось немного убавить.

    В общем, такую простую в повторении схему я могу вам порекомендовать к сборке. Она не требует каких-то труднодоступных деталей, их можно найти в любой строй технике. А так же качество записи очень хорошее, даже с таким микрофоном. Спасибо, всем удачи!
