Усилитель динамического микрофона своими руками


Привет всем любителям самоделок, возможно у кого-то дома завалялся неплохой динамический микрофон, но при возможности его куда-то подключить звук оказывался очень слабым в плане громкости, а решить данную проблему поможет самодельный усилитель, о котором и пойдет речь в этой статье.

Перед тем, как перейти к прочтению данной самоделки, предлагаю посмотреть видео, где показан весь процесс сборки, а также ее небольшая проверка в работе.



Для того, чтобы сделать самодельный усилитель для динамического микрофона, понадобится:
* Корпус пластиковый, можно заказать на алиэкспресс
* Паяльник, припой, флюс
* Термоклей
* Провода
* Повышающий модуль заказать можно тут
* Динамический микрофон
* Гнезда подключения микрофона 6.3мм и микро юсб
* Микрофон для видеонаблюдения, ссылочка на али
* Приспособление для пайки "третья рука"
* Термоусадочная трубка

Вот и все, что нужно для изготовления усилителя своими руками.

Шаг первый.

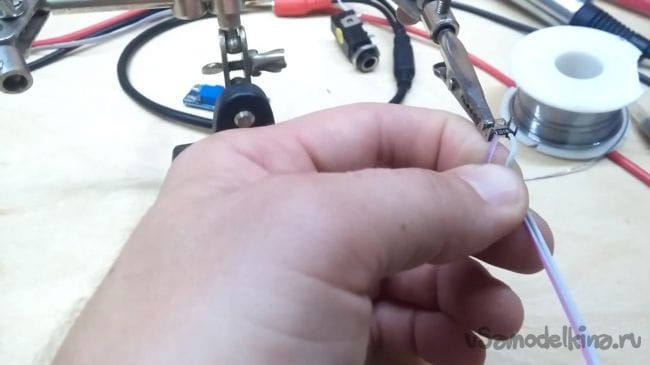

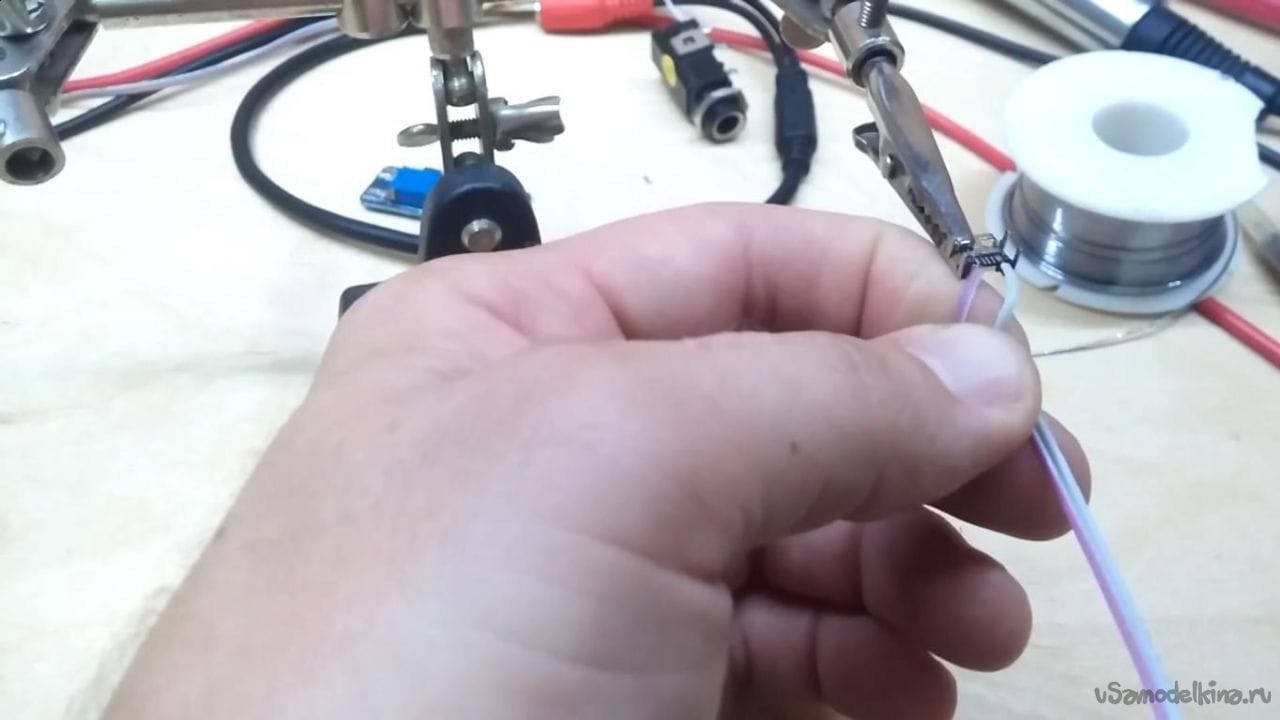

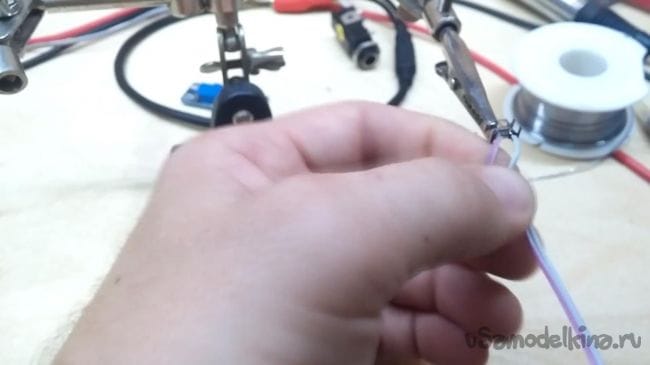

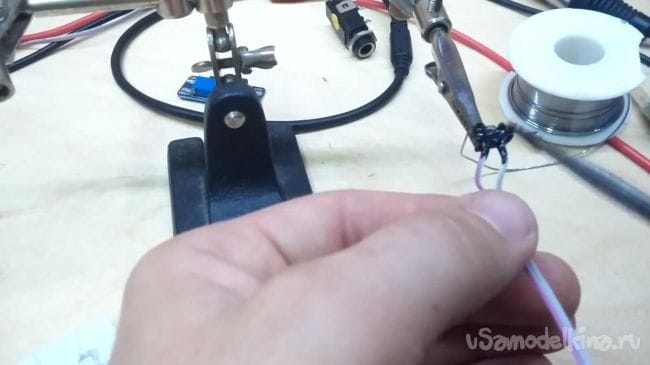

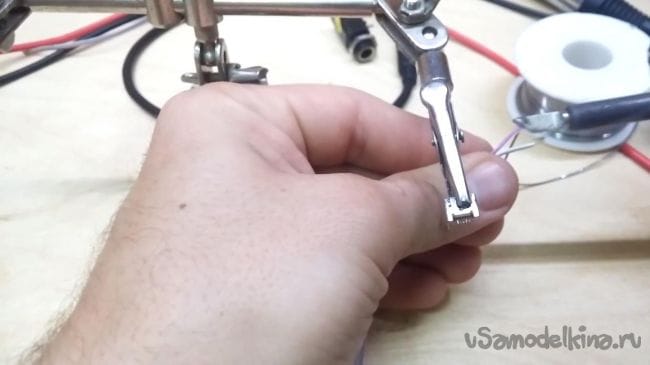

Первым делом нужно дождаться посылки из Китая, после чего данный микрофон для видеонаблюдения надо разобрать, а именно выпаять сам капсуль и освободить усилитель от заводской термоусадки. Затем берем два проводка и припаиваем их на место установки микрофона при помощи паяльника с маленьким жалом, также припаиваем два проводка, но уже к подключению питания, так как будет предусмотрено питание, как от 12 вольт, так и от 5 вольт.







Шаг второй.
Припаиваем провода, идущие с подключения микрофона на гнездо 6.3мм, в нем будут задействованы два нижних контакта.

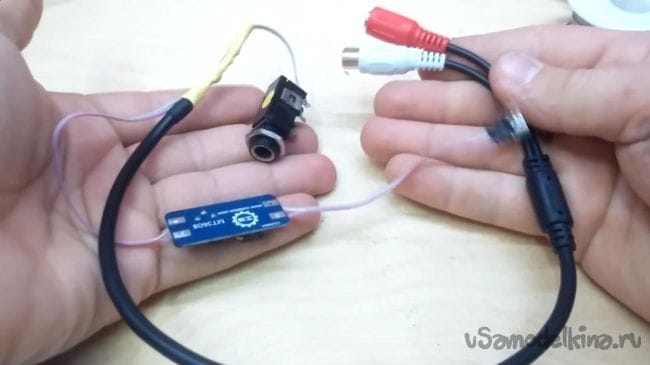

После этого необходимо защитить плату усилителя, чтобы не повредить его мелкие компоненты в ходе работы, сделать это удобнее всего будет при помощи термоусадочной трубки, ее одеваем на усилитель, заранее продев провода и обжимаем, проводя на расстоянии зажигалкой или же паяльным феном. Для этой процедуры пришлось заново отпаивать, а затем припаиваем провода, так что будьте внимательнее.


Шаг третий.
Остались два свободно торчащих провода в воздухе, они отвечают за питание от источника тока с 5 вольтами на выходе, по сути это любой блок зарядки для телефона. Но так как плата усилителя работает от 12 вольт, то необходимо 5 вольт с блока питания увеличить до рабочих 12-ти, поэтому для этого нужен преобразователь.

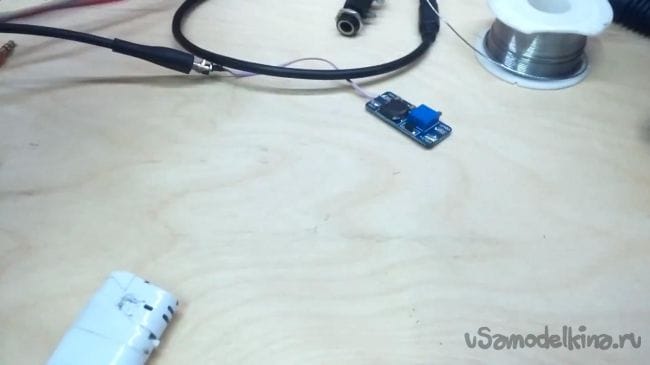

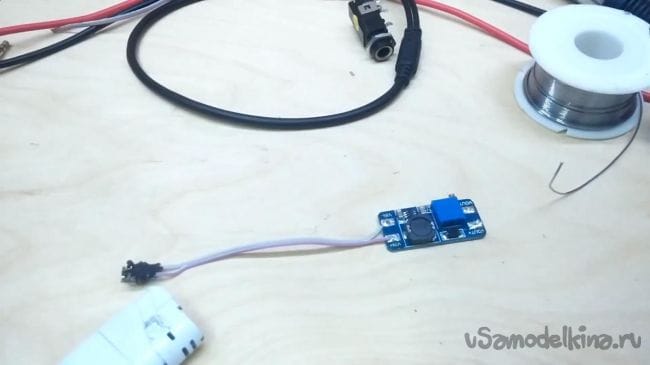

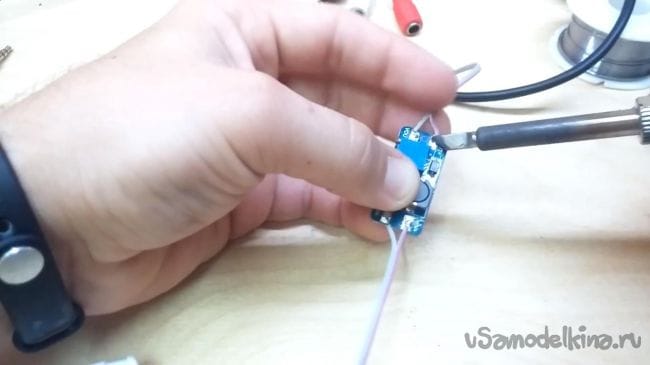

Данный преобразователь можно найти на просторах алиэкспресс по очень низкой цене, его нужно припаять к микро-юсб разъему при помощи паяльника и проводов, после пайки заливаем контакты горячим клеем, чтобы не было замыкания.

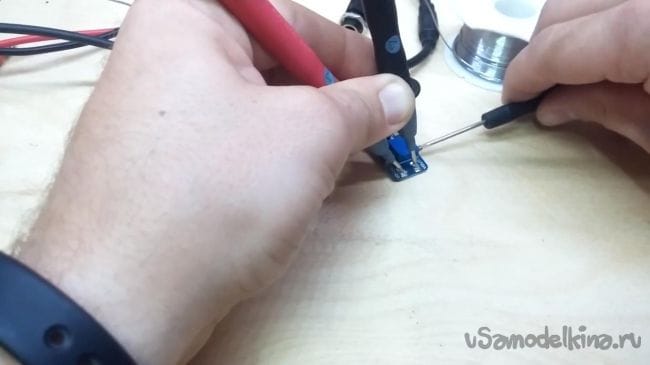

После чего нужно подключить блок питания от любого телефона и отрегулировать на повышающем модуле положение подстроечного резистора таким образом, чтобы напряжение на выходе было 12 вольт.



После того, как преобразователь отрегулировать на нужное напряжение, его можно припаивать к проводам питания усилителя, которые припаивали ранее.

Шаг четвертый.

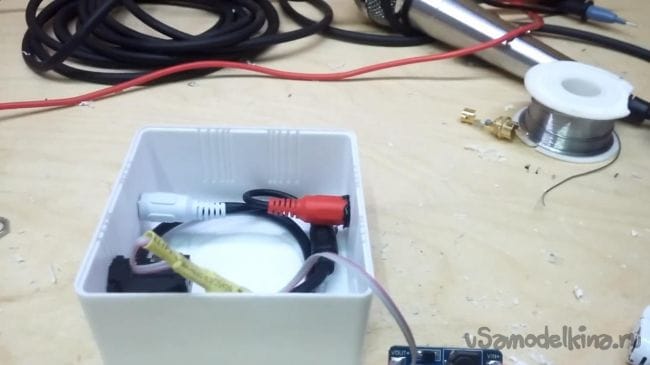

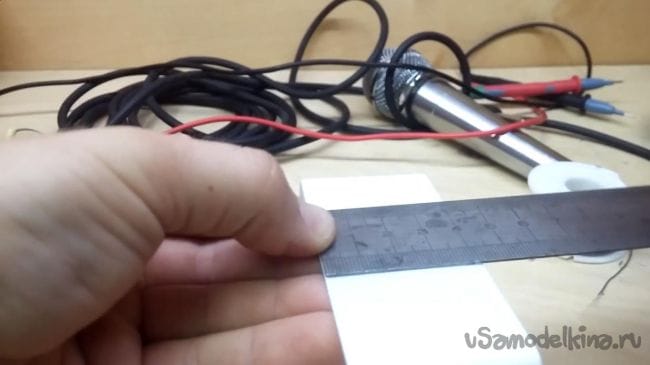

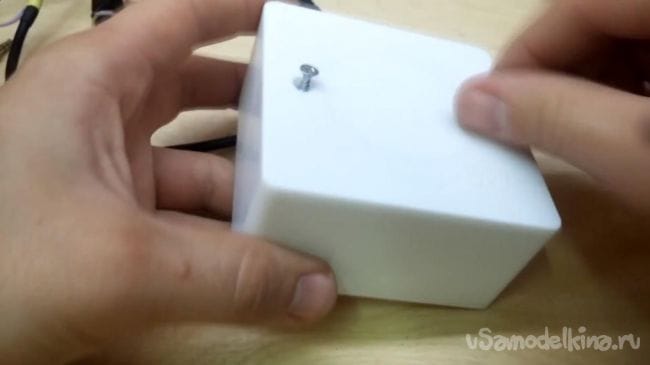

Теперь нужно установить все в корпусе, который также можно приобрести в Китае или же радиомагазине.

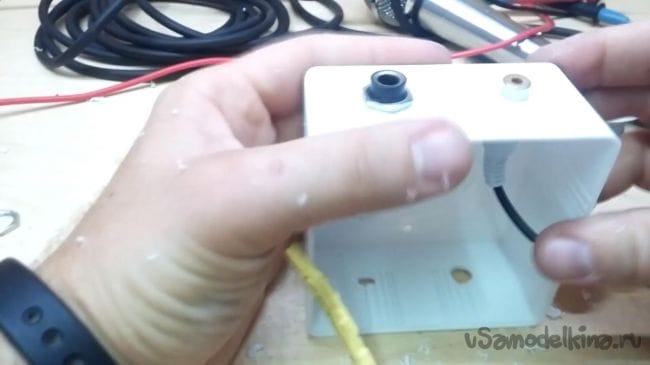

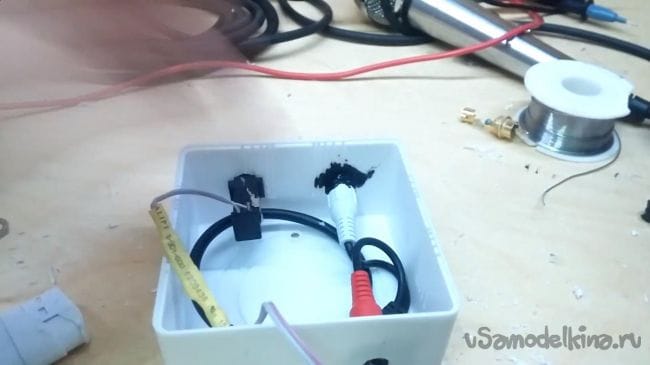

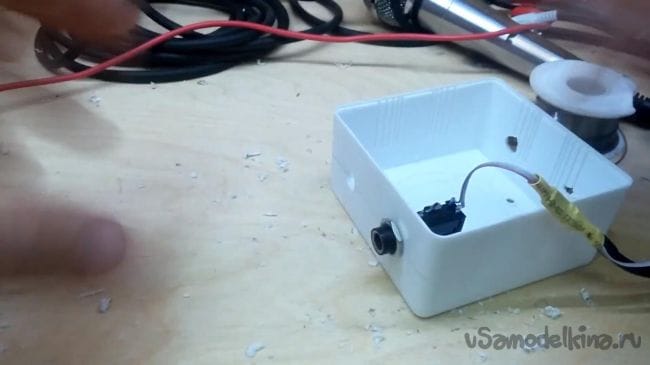

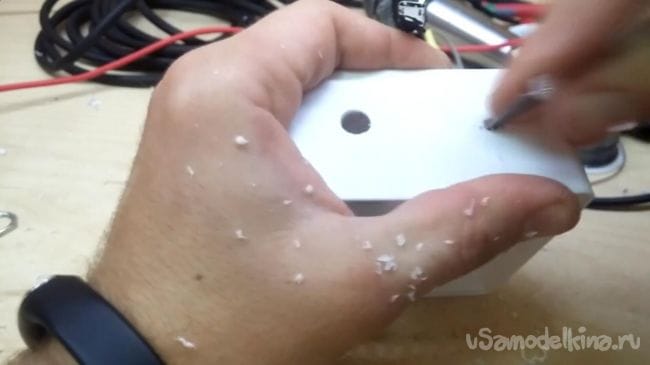

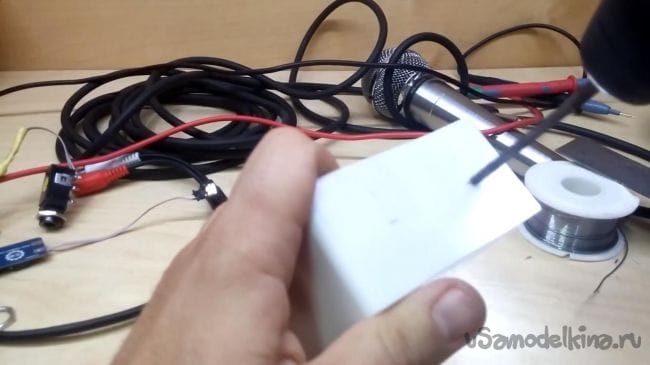

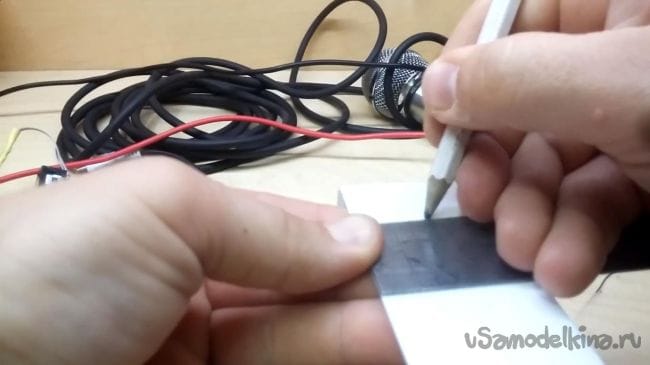

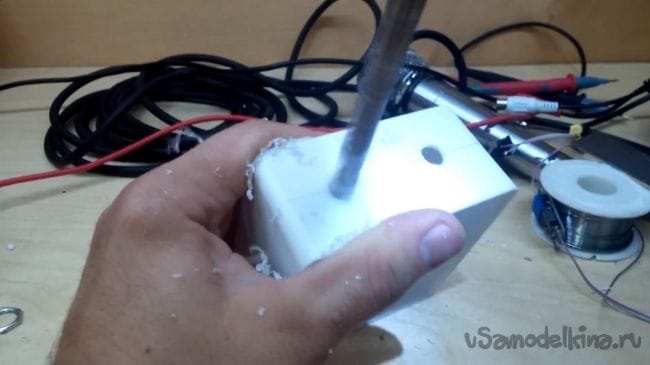

В нем просверливаем отверстия под гнезда питания 12 вольт, подключения микрофона 6.3 мм, микро-юсб порта для питания от 5 вольт и тюльпана. При помощи шуруповерта и установленного в него сверла делаем пару отверстий под гнезда, для 6.3 мм гнезда отверстие под крепление нужно порядка 10 мм, при необходимости можно подогнать все при помощи скальпеля или канцелярского ножа.

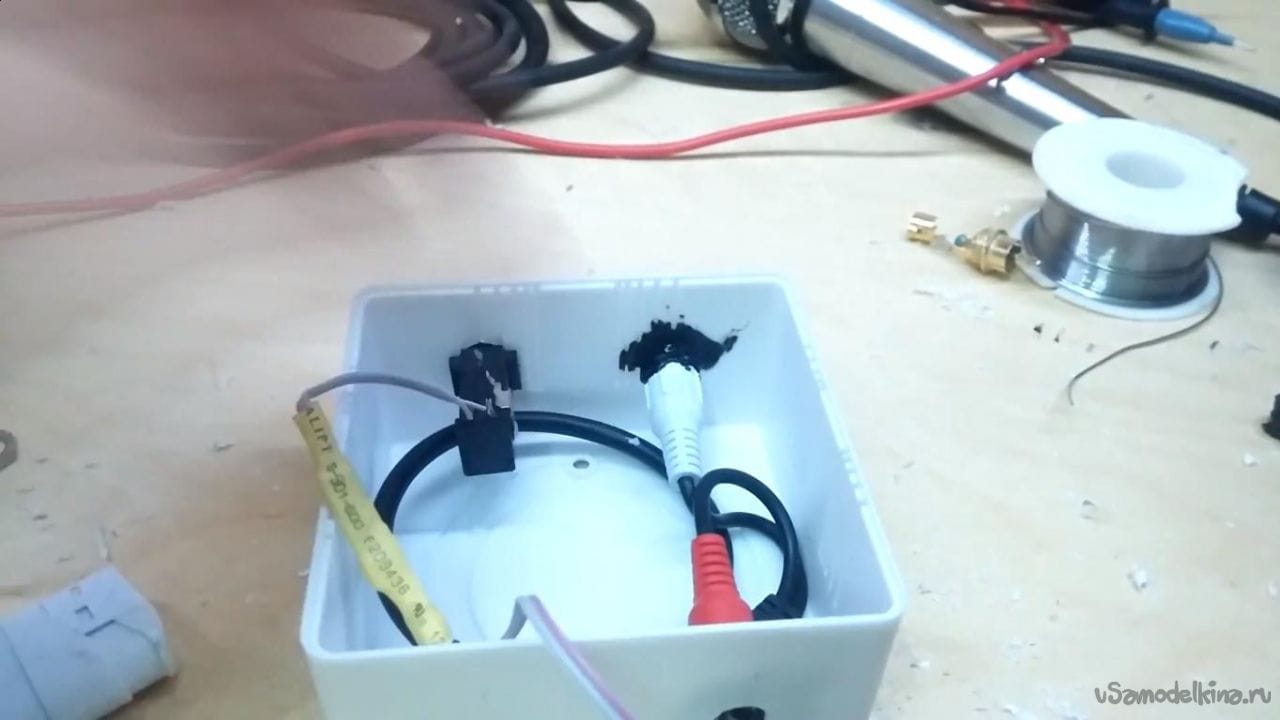

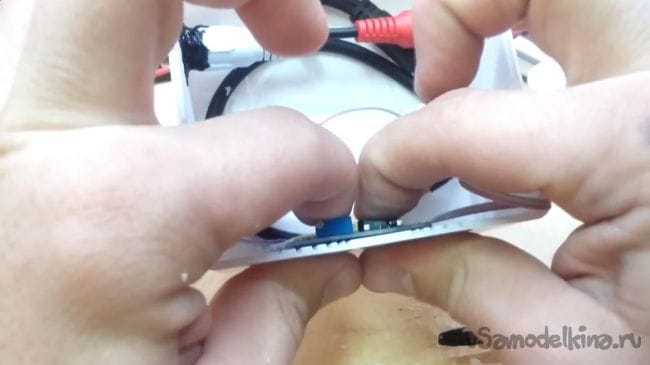

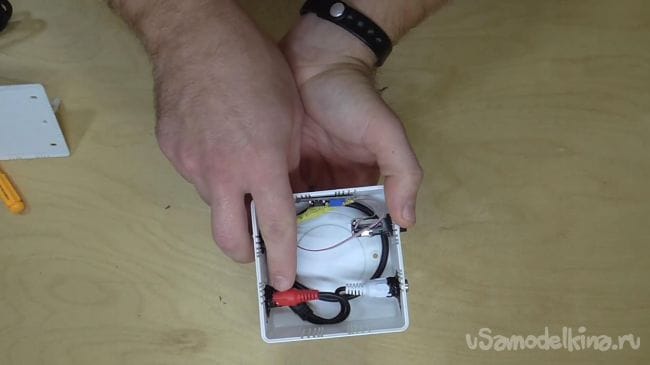

Все гнезда приклеиваем внутри корпуса на термоклей, если термопистолета нет, то тут поможет любой нагреватель, будь то зажигалка или паяльник.




Шаг пятый.
После всех манипуляций можно проверить работу устройства, подключаем питание к усилителю и штекер динамического микрофона, а к тюльпану уже записывающее устройство, в итоге получаем достаточно хороший и громкий звук, нежели без усилителя, поэтому если у вас звук записывается с маленькой громкостью, то советую сделать себе данный усилитель, который исправит данную проблему.

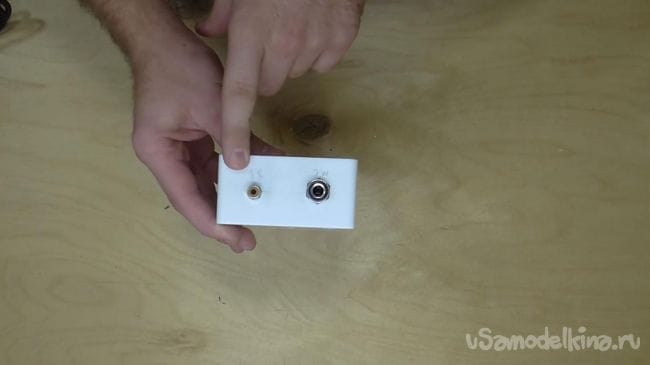

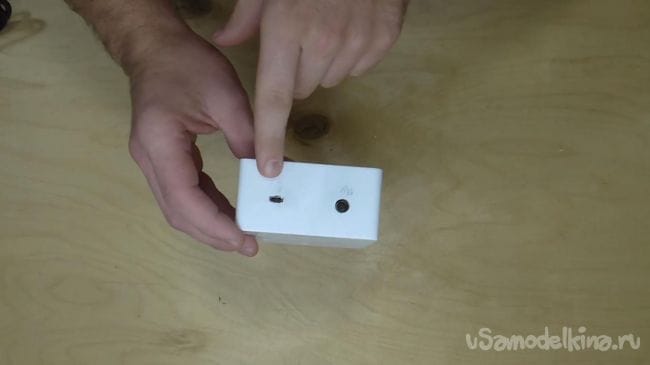

На корпусе здесь подключается блок питания 5 вольт.

А выход усиленного звука на тюльпан, который можно подключить к любому записывающему устройству.

На этом у меня все, всем спасибо за внимание и творческих успехов.
