Подавитель микрофонов

Здравствуйте, уважаемые Авторы, Журналисты,Читатели!

Многие современные электронные устройства имеют не отражённую в документации функцию прослушивания через встроенный микрофон. От этого неприятного явления вполне можно избавиться.


Изготовить подавитель микрофонов не составит большого труда. Достаточно элементарных знаний, навыков и минимума материалов и инструментов. Но, сначала, я расскажу о принципе работы подавителя.

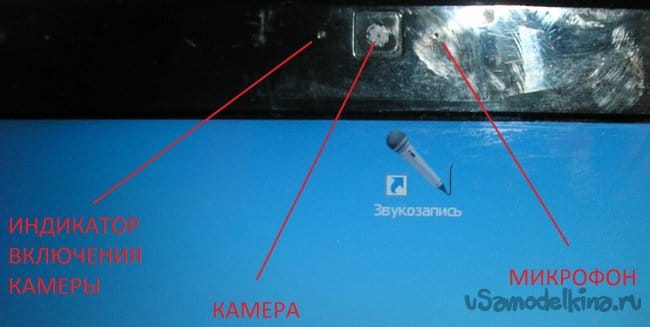

Это экран моего ноутбука. Мы видим, что над экраном находится камера, слева индикатор включения камеры, а справа микрофон.

Камеру можно заклеить чёрной изолентой, многие так делают. Тогда станет невозможным наблюдать за мной без моего согласия. На самом деле, я изготовил специальную шторку (накладку) на экран, которая моментально сдвигается и закрывает камеру, когда она не нужна. Об этом пойдёт речь в отдельной статье.

Заклейка же микрофона практически ничего не даст. Звук всё равно будет передаваться (с небольшой потерей качества). Это проверено на различных устройствах. Дело в том, что звуковые колебания будут проникать через различные щели и отверстия в корпусе. Вы можете в этом убедиться включив, например, стандартную программу "Звукозапись". Вот такую.
Подавитель микрофонов

Запустите программу и включите музыку или просто поговорите. На скриншоте видно, что индикатор уровня показывает уровень сигнала. Теперь заклейте микрофон (если знаете, где он находится) и вы убедитесь,
что это существенно не повлияет на его работу. Просто звук станет "как из бочки", но разборчивость речи сохранится.

Если вы думаете, что отключив встроенный микрофон в настройках, вы избавитесь от прослушивания, то это не так. Соответствующие программы, которые уже есть или появятся на вашем компьютере, микрофон включат, но вы об этом знать не будете.

Предлагаемый подавитель блокирует работу микрофона на аппаратном уровне и нет
и не будет создано таких программ, которые могли бы "обойти" подавитель.

Это схема подавителя.

Стандартный штеккер диаметром 3,5 мм включается в гнездо внешнего микрофона устройства. В данном случае, ноутбука. При этом размыкается цепь встроенного микрофона и он перестаёт работать.

Но это не всё. Некоторые устройства могут определять факт подключения микрофона по потребляему им току. Поэтому, в схеме подавителя есть два резистора, которые имитируют микрофоны левого (L) и правого (R) каналов.

Теперь расскажу о сборке подавителя.

Детали и материалы:

Штеккер диаметром 3,5 мм стерео (мини джек стерео)
Резисторы 11 кОм 0,125 или 0,25 Вт - 2 шт.
Провод
Припой
Канифоль
Клей
Изоляционные трубки

Инструменты:

Паяльник 25-40 Вт
Кусачки
Нож канцелярский
Небольшие пассатижи
Мультиметр (желательно)

Процесс сборки.

Шаг 1.

Чтобы не возиться с распайкой штеккера, я нашёл ненужный мне кабель в своих запасах.


Шаг 2.

Отрезал от шнура штеккер с небольшим отрезком кабеля. Зачистил провода кабеля и облудил их.


Шаг 3.

Подготовил два резистора (укоротил и залудил их выводы).


Шаг 4.

Припаял резисторы к белому и красному проводам кабеля. Пайка к общему проводу. Не забываем надевать изоляционные трубки разного диаметра. Толстую трубку фиксируем клеем, завершая изготовление девайса.





Шаг 5

Проверка мультиметром. Каждый из контактов (левый и правый) относительно общего контакта должен показать 11 кОм, между собой 22 кОм.

Шаг 6

Проверка работы подавителя. Запустите программу аудиозаписи без подключения подавителя. Создайте звук. Это может быть музыка, голос, хлопки в ладоши. По индикатору уровня звука программы проверьте, что встроенный микрофон ноутбука реагирует на звук.

Включите подавитель в гнездо внешнего микрофона ноутбука. Создайте звук и убедись,что индикатор больше не показывает прослушивание.



Надеюсь, эта самоделка и статья будут вам полезны.

Буду рад вашим комментариям и пожеланиям.

С уважением, R555.
