    Пробник для USB

    Здравствуйте, уважаемые Авторы, Журналисты,Читатели!

    В этой статье я расскажу, как изготовил простой пробник для USB устройств. Пробник помогает быстро проверить исправность зарядных устройств, портов компьютеров, шнуров-удлинителей USB. Выполнен в виде флешки, его удобно носить с собой.

    Многие современные электронные устройства имеют функцию получения питания по USB для работы и зарядки.

    Часто бывают ситуации, когда устройство перестаёт работать или заряжаться. И непонятно, вышло из строя само устройство или источник, подающий питание. Или неисправен шнур-удлинитель USB.

    Можно, конечно, попробовать подключить к источнику другое USB устройство, например, флешку. Но, во-первых, не каждая флешка включает свой индикатор просто от подключения, во-вторых, неразумно использовать носитель информации, порой важной информации, для таких целей.

    Мне, по роду моих занятий, часто приходится ремонтировать и проверять различные устройства с USB. Это компьютеры, зарядные устройства и прочее. Чтобы облегчить свой труд, я сделал пробник для USB.

    Изготовить пробник USB не составит большого труда. Достаточно элементарных знаний, навыков и минимума материалов и инструментов. Но, сначала, я расскажу о принципе работы пробника. Он очень прост.

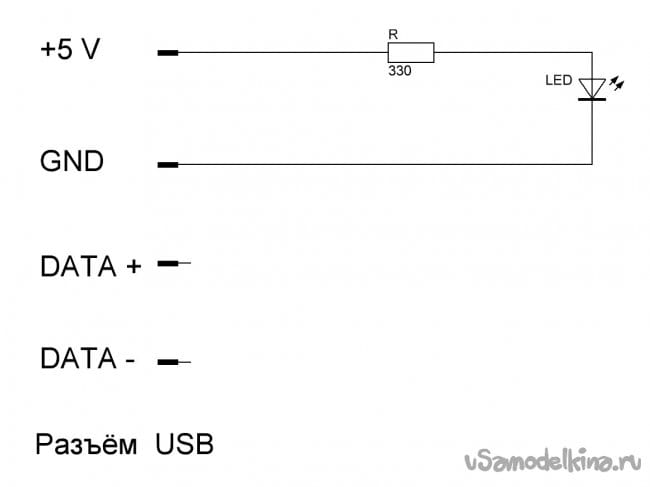

    Это его схема.

    Описание работы пробника.

    При подключении пробника к проверяемому устройству, назовём его устройство-донор, так как будем проверять подачу напряжения +5 Вольт от него, через разъём USB поступают плюс 5 Вольт и земля (GND).

    Через ограничительный резистор и светодиод протекает ток, вызывая свечение светодиода.

    Контакты данных разъёма ( DATA+ и DATA- ) не задействованы, не подключены, поэтому не могут нарушить работу устройства-донора, вызвать сбой в его работе. Это очень важно, когда проверяем USB порт стационарного компьютера или ноутбука.

    Ток, потребляемый светодиодом, во много раз меньше тока, допустимого для стандартного USB выхода. Поэтому не может нарушить работу устройства-донора.

    В то же время, он создаёт некоторую нагрузку, имитируя реальное подключаемое устройство, это нужно в некоторых случаях.

    По яркости свечения светодиода можно судить о величине напряжения +5 В. Разумеется, о наличии / отсутствии этого напряжения.

    Можно наблюдать как устройство-донор подаёт или снимает питание со своего выхода.

    Ну и, наконец, можно использовать пробник как фонарик.

    Теперь расскажу о сборке пробника.

    Детали и материалы:

    Разъём USB
    Резистор 330 Ом 0,25 Вт
    Светодиод
    Пенал
    Припой
    Канифоль
    Лак
    Изолента

    Инструменты:

    Паяльник 25-40 Вт
    Кусачки
    Нож канцелярский
    Перманентный фломастер, по-другому CD/DVD/BD-PEN
    Небольшие пассатижи
    Пинцет
    Ножовка по металлу
    Небольшой напильник
    Мультиметр (желательно)

    Процесс сборки пробника.

    Шаг 1.

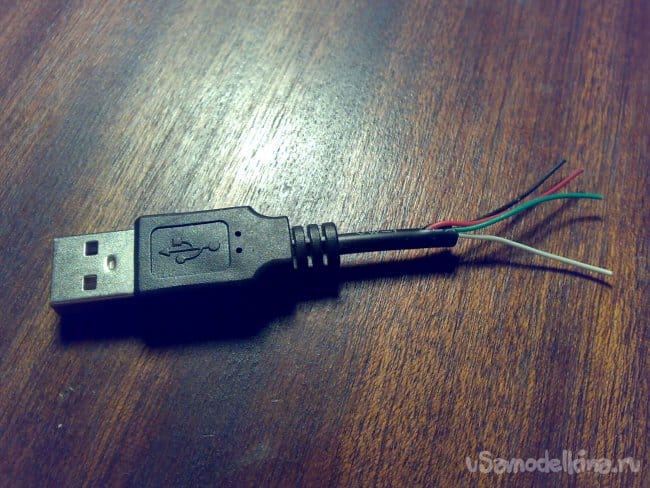

    Я нашёл в своих запасах кабель от не подлежащей восстановлению и выброшенной компьютерной мыши. Отрезал от него USB разъём с небольшим отрезком кабеля.


    Шаг 2.

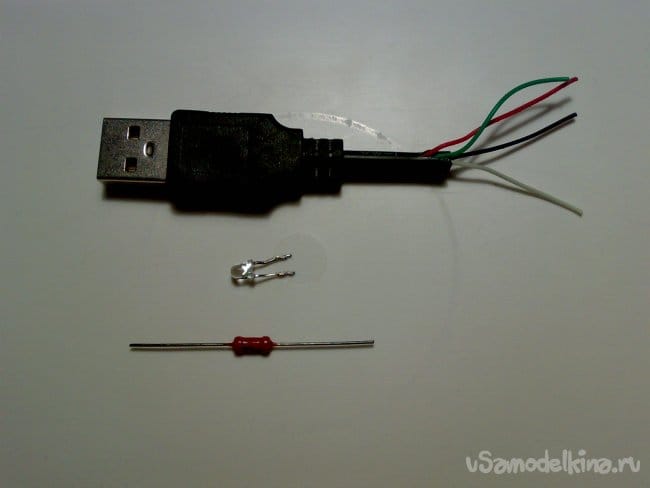

    Подготовил детали. Это вышеупомянутый разъём, резистор МЛТ-0,25 330 Ом и яркий голубого свечения светодиод. Светодиод я выпаял из съёмной передней панели не подлежащей восстановлению автомагнитолы.


    Шаг 3.

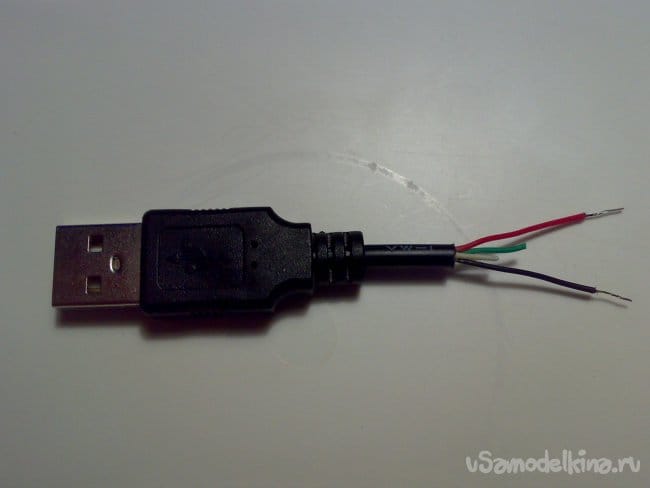

    Подготовил провода разъёма к сборке всей схемы. Снял внешнюю изоляцию, красный (+5 В) и чёрный (земля) провода зачистил и залудил. А зелёный и белый (данные) укоротил, они ни к чему подключаться не будут.


    Шаг 4.

    Поскольку я выпаял светодиод из платы, я не знал, где у него анод (+), а где катод (-). Поэтому, я определил это при помощи мультиметра. Для этого я включил мультиметр на прозвонку полупроводников. Подсоединял щупы прибора к светодиоду, меняя их местами. Я заметил, в каком положении светодиод засветился. Тот вывод светодиода, к которому был подключен плюсовой провод мультиметра, я пометил перманентным фломастером. Это анод светодиода.

    Шаг 5.

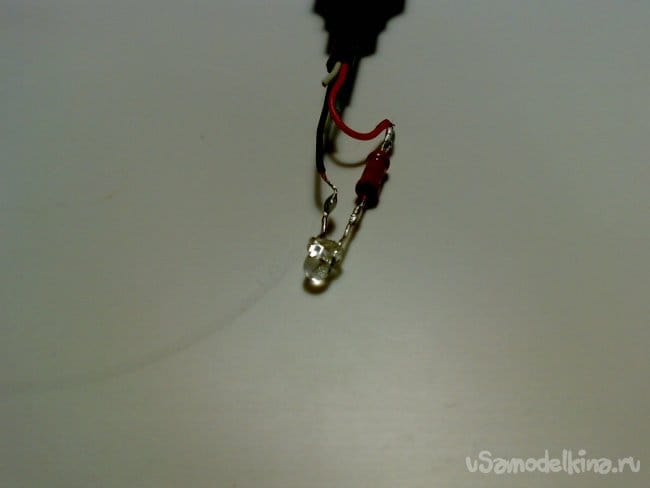

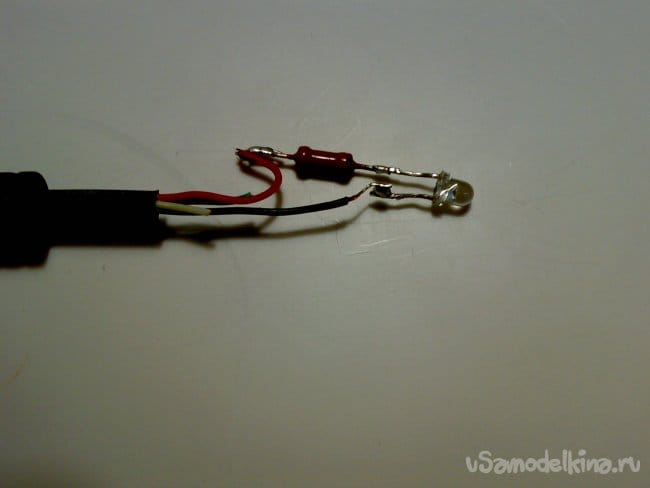

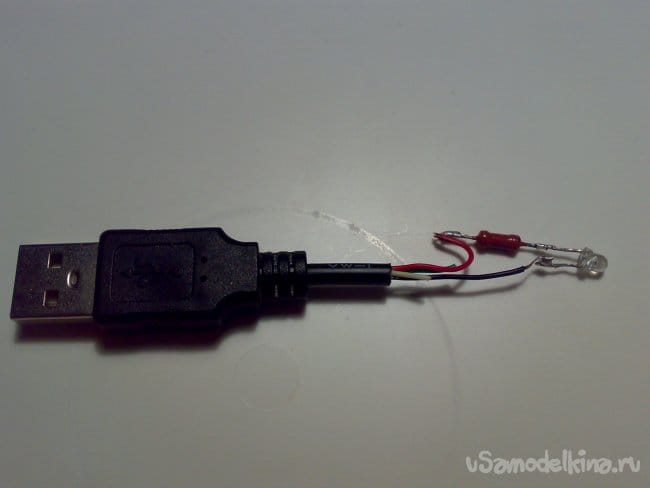

    Спаял схему.



    Шаг 6.

    Приступил к предварительной проверке работоспособности схемы. Для этого подключил пробник к заряднику USB.

    Шаг 7.

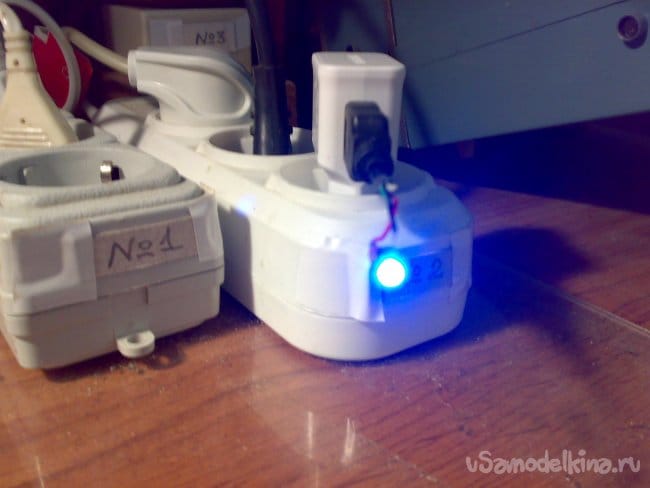

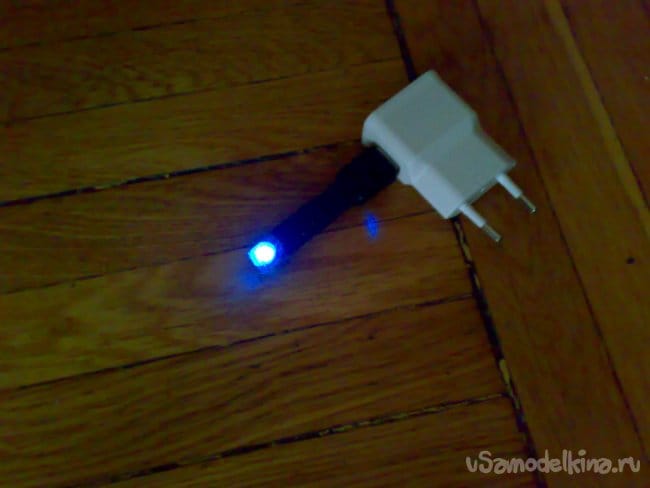

    Вставил зарядник в один из блоков розеток на моём рабочем столе. Светодиод ярко загорелся. Отлично! Всё работает, как задумано.

    Шаг 8.

    Отключил зарядник от сети. Но светодиод продолжал светиться некоторое время.

    А с другим зарядником светодиод погас моментально после отключения от сети. Это говорит о том, что изготовители сэкономили на конденсаторах. Фотографировать я не счёл нужным.

    Таким образом, данный пробник может выявить и этот нюанс.

    Шаг 9.

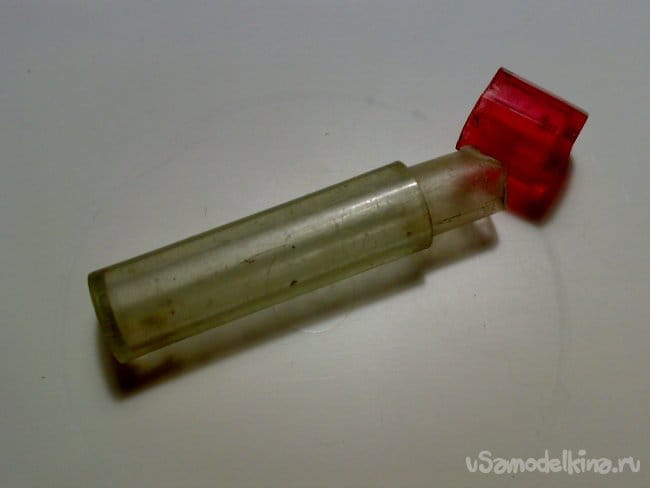

    Пришло время заняться корпусом пробника. Прикинув нужные габариты, я решил использовать маленький прозрачный пенал, в котором я раньше хранил мелкие свёрла.

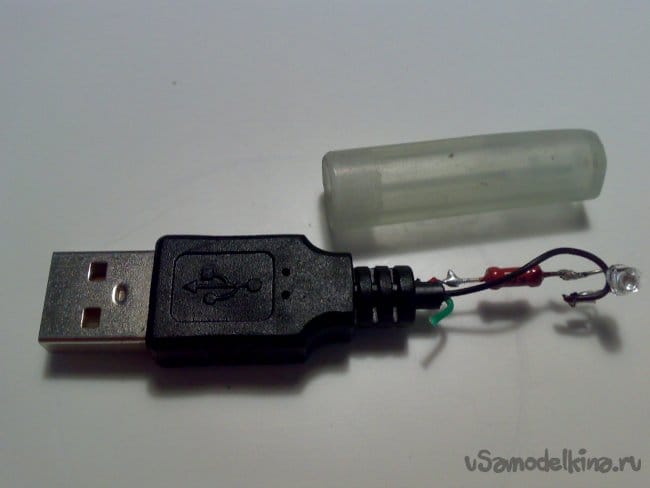

    Выводы светодиода я изогнул под 90 градусов и расположил светодиод таким образом, чтобы он светил в ту же сторону, куда "смотрит" символ USB на разъёме "трезубец", то есть, на того, кто включает пробник в гнездо.

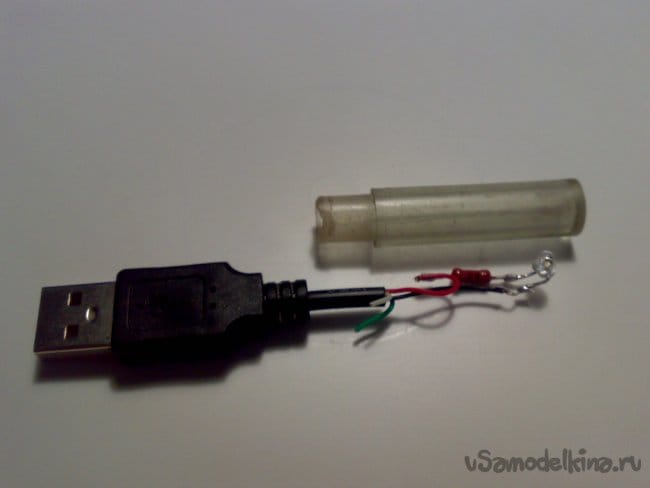

    Шаг 10.

    Я отметил перманентным фломастером, где надо отрезать лишнее у пенала. Ножовкой по металлу отпилил лишнее, обработал кромки напильником. Также напильником я расширил внутренний диаметр пенала в передней части, чтобы он плотно надевался на заднюю часть разъёма.

    Выяснилось, что вся схема не помещается внутри укороченного пенала, мешают провода. Пришлось частично схему перепаять, укоротив провода.

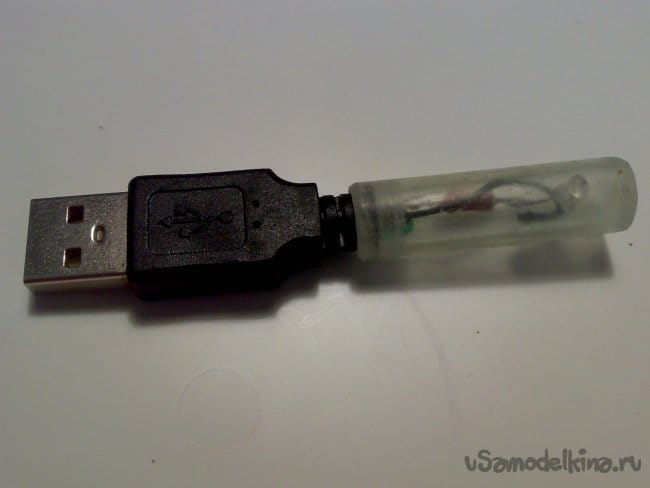

    Проверил, насколько хорошо, плотно, пенал надевается на заднюю часть разъёма. Всё нормально.

    Шаг 11.

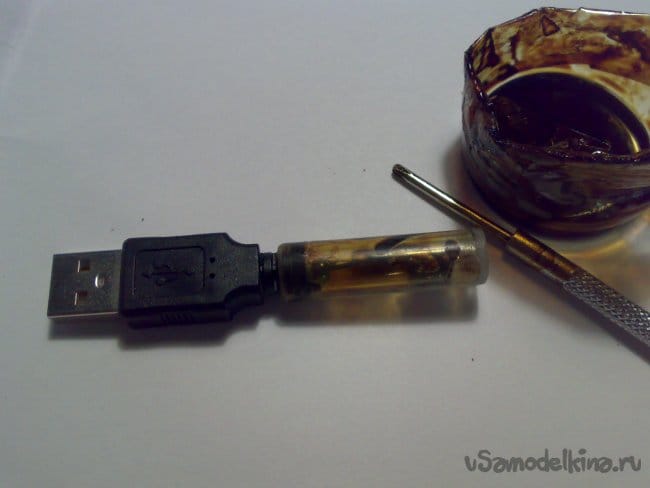

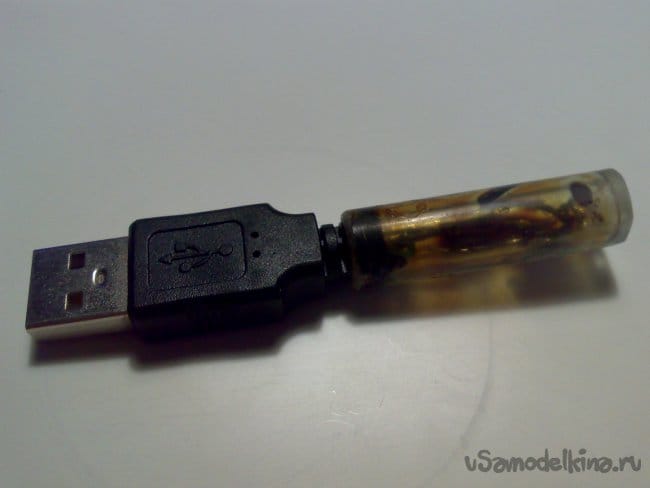

    Окончательная сборка. Для фиксации схемы внутри корпуса взял лак. По-хорошему, надо было взять прозрачный лак, но его под рукой не оказалось. Использовал, какой был. На результатах работы это особо не сказалось. Покрыл лаком детали схемы и пенал изнутри и надел пенал на заднюю часть разъёма.


    Шаг 12.

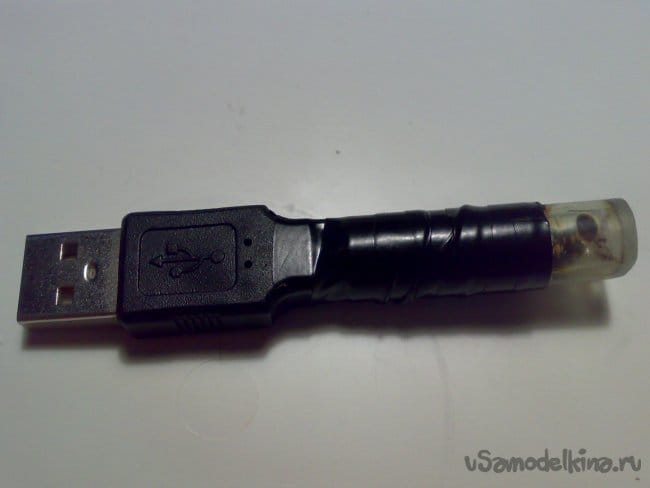

    Решил в целях дизайна решил скрыть схему устройства и обмотал часть корпуса чёрной изолентой. Должен признать, получилось не очень красиво. Но переделывать не стал, опасаясь испортить готовое изделие.

    Шаг 13.

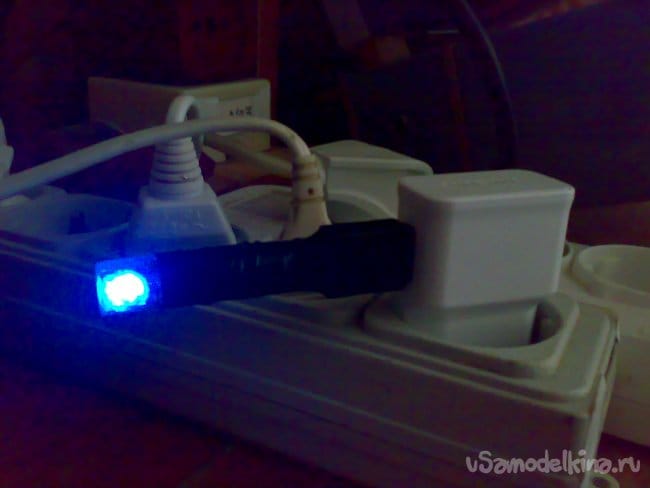

    Окончательная проверка пробника. Как и в случае предварительной проверки, подключил пробник к заряднику и вставил зарядник в розетку. Светодиод засветился. Всё работает! Можно пользоваться пробником!

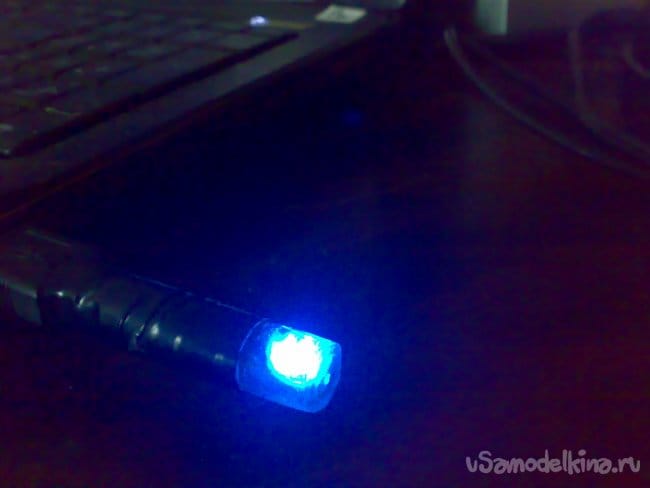

    Проверка USB ноутбука.

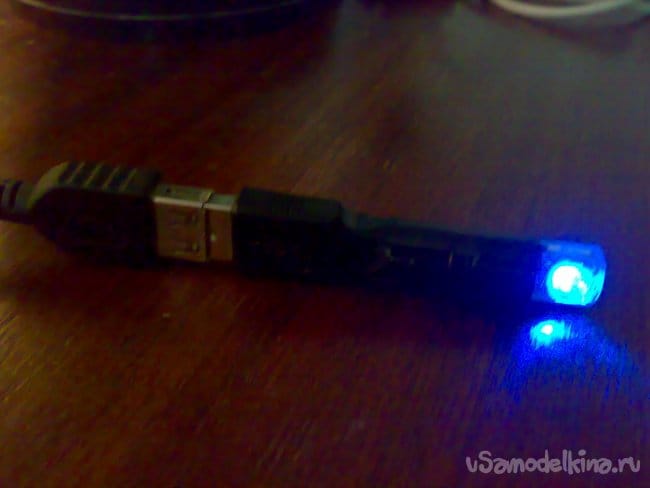

    Проверка USB шнура-удлинителя.

    Этот пробник я изготовил около месяца назад и за прошедший период пользовался им уже более десятка раз. Пробник помог мне сэкономить время на ремонт и проверку различных устройств с USB.

    Надеюсь, эта самоделка и статья будут вам полезны.

    Буду рад вашим комментариям и пожеланиям.

    С уважением, R555.
