Пробник электрических цепей своими руками!


Здравствуйте друзья, сегодня я хотел показать как сделать хороший пробник электрических цепей. Данным пробником можно проверить целостность разных электрических цепей от простых до сложных. Данным пробником можно с лёгкостью проверить работоспособность лампочек, светодиодов, Резисторов, и многих других электрических цепей. Данным пробником легко находить в чём причина поломки той или иной детали, к примеру Вы купили лампочку, но она не горит, с помощью пробника проверяем работоспособность лампочки. Если она работоспособно, то поломка заключается в цепи питания лампочки. Если не работоспособна, то тогда нужно просто заменить лампочку. Также с помощью пробника можно проверить не только лампочку, но и более сложную электрическую схему питания и не только ! Данный пробник работает как прозвонка мультиметра. Если Вам понравилось описание данной самоделки, то давайте начнём с просмотра видеоролика :

Приятного просмотра !



Инструменты и материалы

- Паяльник
- Флюс или канифоль
- Припой
- Небольшой коробочек
- Провода
- Два аккумулятора
- Светодиод
- Дрель или бор-машинка
- Сверло на 4 мм

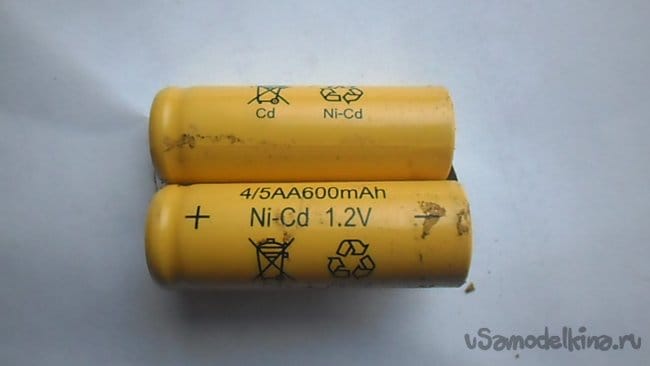

Для начала возьмём два аккумулятора, я взял аккумуляторы ёмкостью 1200 мА\час каждый и напряжением 1,2 вольта, желательно, чтобы аккумуляторы заряжались



Также можно взять один аккумулятор типа 18650 или его аналоги

Пробник электрических цепей своими руками!

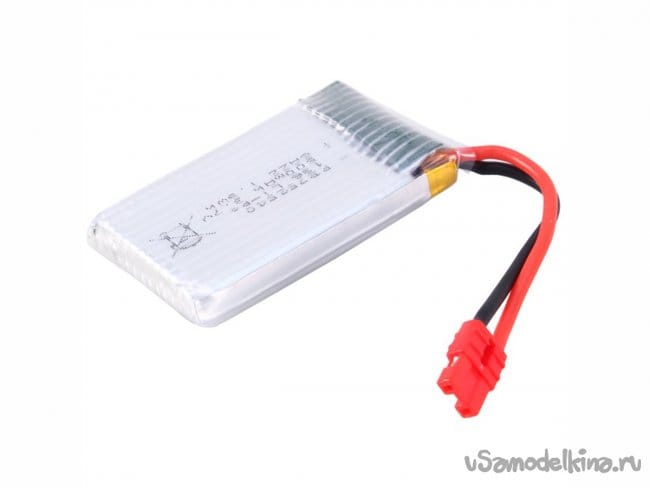

Если у Вас завалялся аккумулятор от квадрокоптера или от сотового телефона он тоже подойдёт

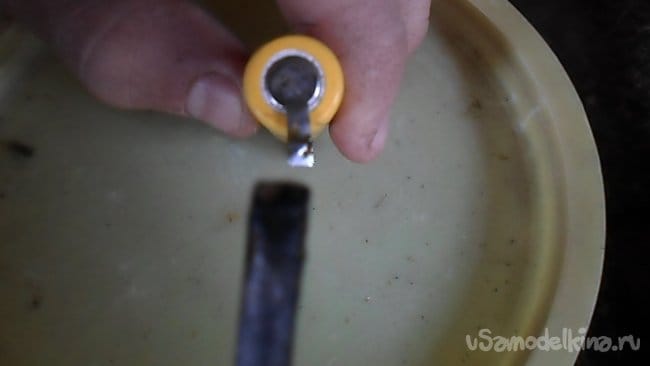

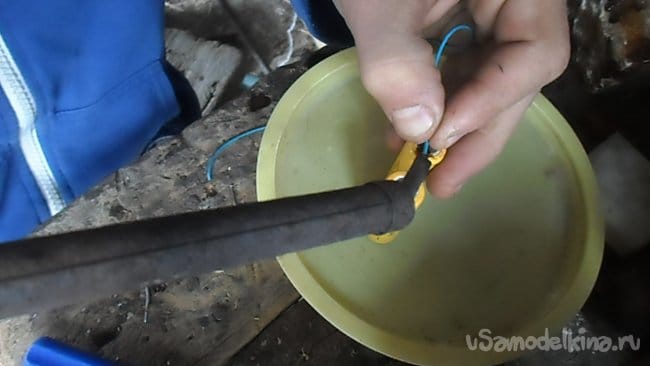

С помощью паяльника залуживаем выводы аккумулятора

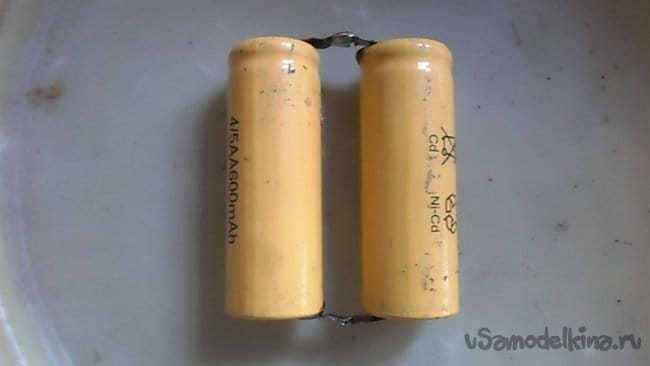

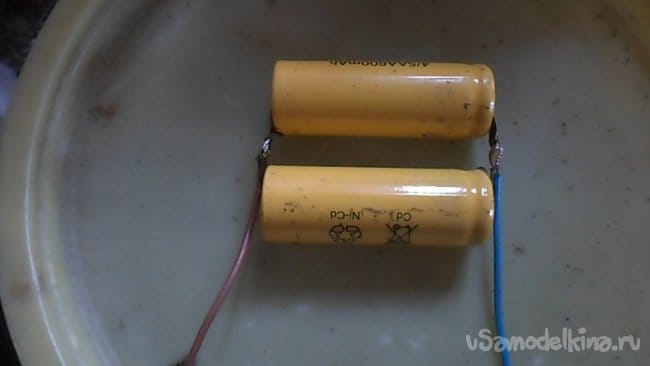

Спаиваем их параллельно, если же Вы взяли один аккумулятор, то просто пропустите этот шаг



Далее к общим выводам аккумулятора припаиваем провода, желательно, чтобы они были разного цвета чёрный (-), красный (+)

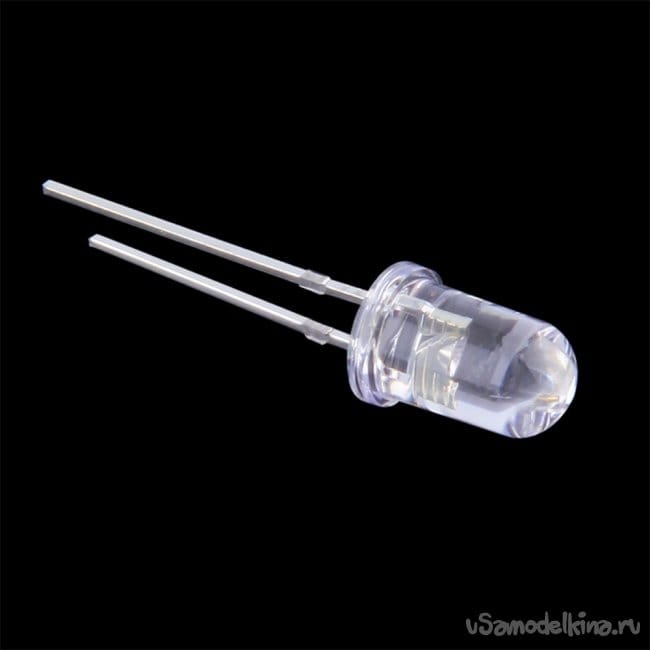

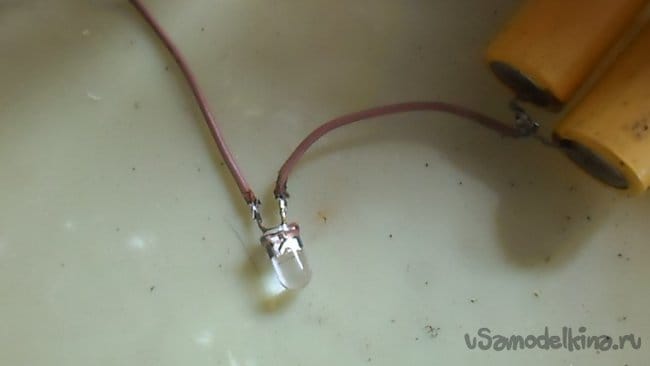

Далее разрезаем один провод, примерно пять семь сантиметров от аккумуляторов и припаиваем светодиод, я взял такой

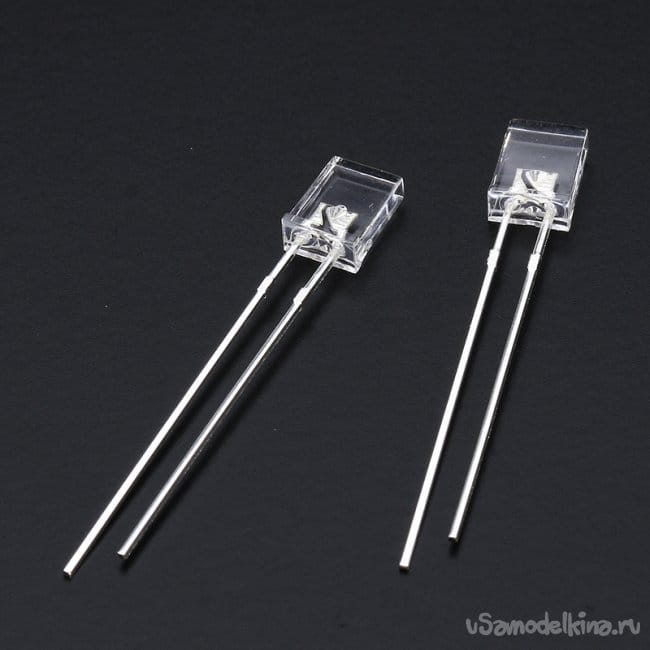

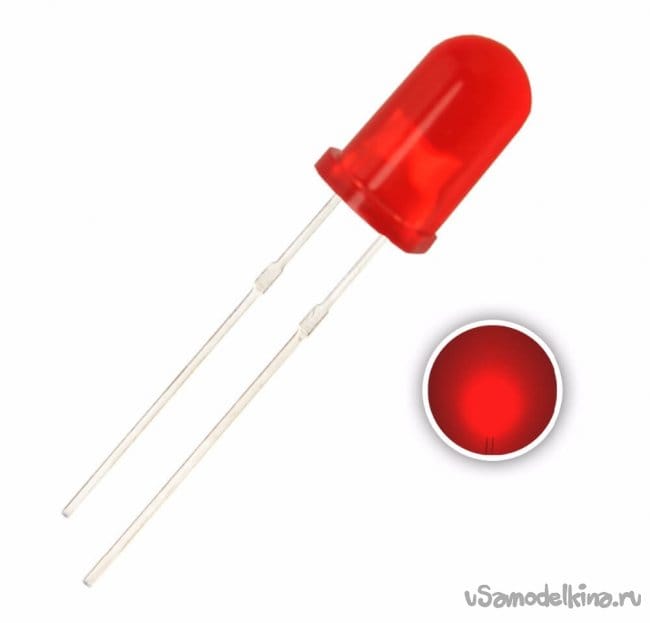

Можно ещё взять такие, желательно, чтобы они были яркими ( красный, синий, зелёный )

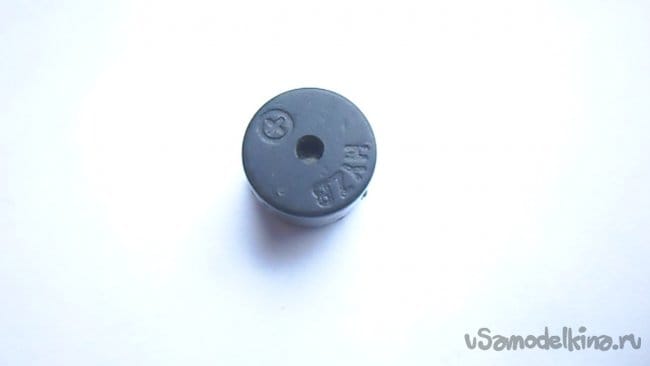

В другой провод можно впаять пищалку, такую



Или такую, но я решил не впаивать

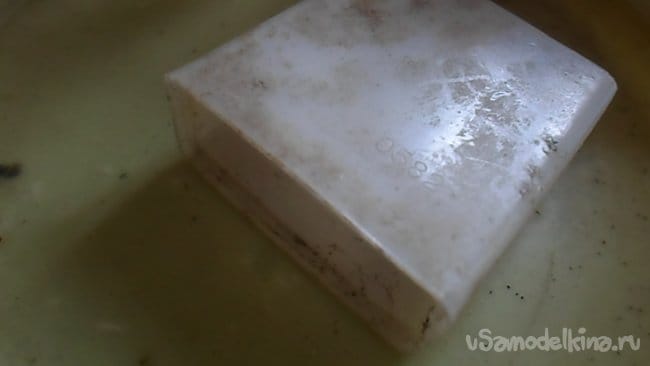

Далее я нашёл вот такой коробок из пластика

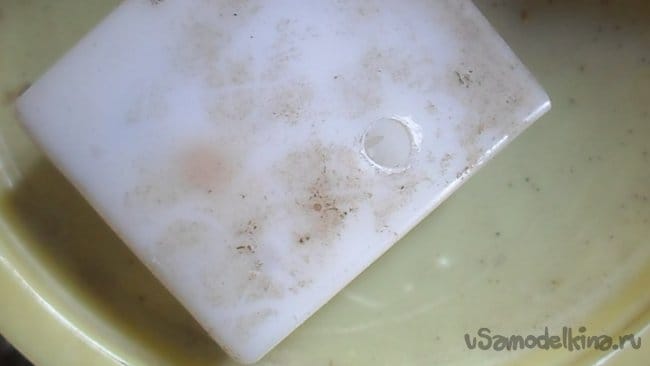

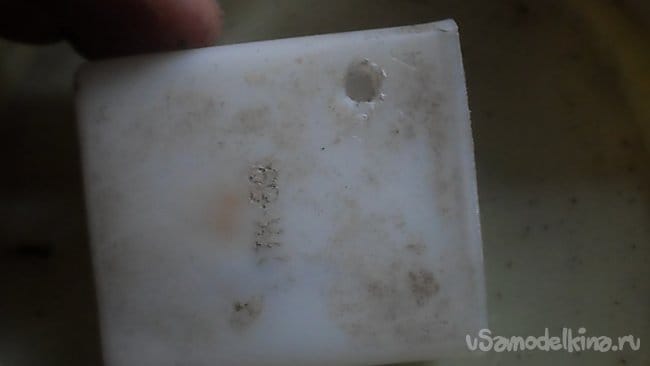

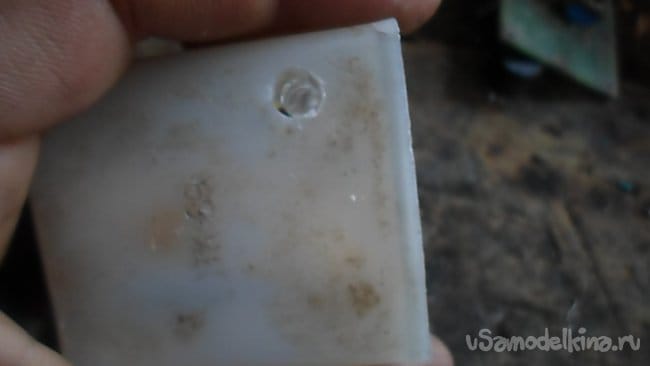

И с двух сторон просверлил отверстия на 4 мм

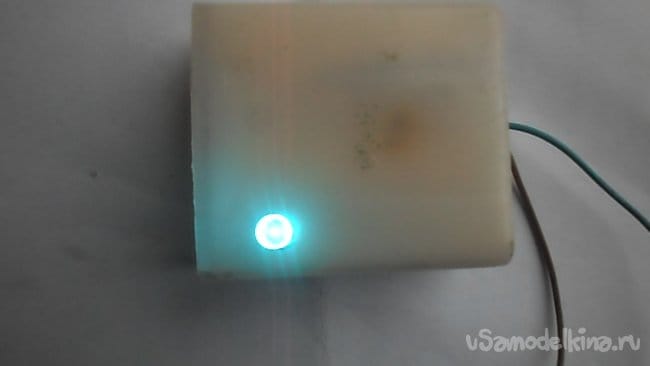

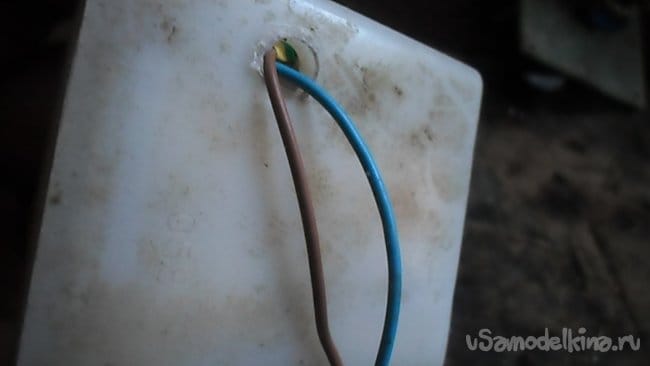

Засовываем наши аккумуляторы в корпус, в одно отверстие высовываем провода, в другое вклеиваем светодиод, боковое отверстие закрываем кусочком пластика




Также на концах проводов можно припаять маленькие щупы, чтобы зарядить аккумуляторы нужно просто зарядное устройство подсоединить к щупам. Для удобства зарядки можно впаять какой - нибудь разъём.




Спасибо за внимание !!!

Мой универсал. Самоделки из прошлого

Точильный круг из сточенных дисков от УШМ

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
1 комментарий
  1. Korolev
    с помощью пробника можно проверить не только лампочку, но и более сложную электрическую схему питания и не только!
    Бред! Прозвонка и только!
    чёрный (-), красный (+)
    На фото - синий (+)!
    В другой провод можно впаять пищалку, такую
    В разрыв?
    но я решил не впаивать
    И правильно, напряжения для писка маловато!
    желательно, чтобы аккумуляторы заряжались
    А не будут заряжаться - ну и хрен с ними!
    чтобы зарядить аккумуляторы нужно просто зарядное устройство подсоединить к щупам.
    Светодиод не даст! Кстати, далеко не каждому светодиоду достаточно 1,2V!
    хороший пробник электрических цепей
    Первое слово не соответствует действительности, заменить! smile
