Простой, но мощный индукционный нагреватель



Привет, в данной самоделке я покажу процесс создания мощного, но простого индукционного нагревателя. Этот "индукционник" способен за считанные секунды разогревать стальное лезвие "до красна". С помощью него, можно "калить" предметы (инструменты, гвозди, саморезы), а так же расплавлять различные материалы (олово, алюминий и тд).

Вот схема которую нужно собрать
Простой, но мощный индукционный нагреватель

Перед началом чтения статья, я рекомендую посмотреть процесс сборки и испытаний:

[media=https://www.youtube.com/watch?v=cEaiQcxifcM]


Нам потребуется:
- 2 транзистора марки IRF3205
- 2 стабилитрон 1.5ке12
- 2 диода HER208
- 2 резистора на 10кОм и на 220Ом
- Пленочный конденсатор на 400В 1мкФ
- 2 ферритовых кольца (можно достать из старого блока питания компа)
- 2 изоляционные шайбы
- Радиатор (для охлаждения транзисторов)
- Пара винтиков (для закрепления транзисторов в радиаторе)
- Термопаста
- 2 кусочка слюды (для изоляции транзисторов от радиатора)
- Медный залакированный провод сечением 1.4мм2 длинной 1 метр
- Медный залакированный провод сечением 1.2мм2 2 куска по 1.5 метр
- Форма на намотки катушки (я буду использовать аккумулятор формата 18650)
- Аккумулятор для питания схемы (8-20В)
- 2 небольших кусочка провода

А так же:
- Бокорезы, ножик, отвертка, паяльник.

Подробное описание изготовления:

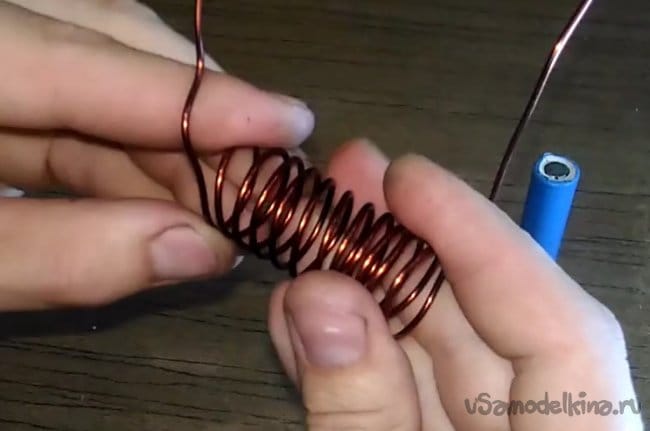

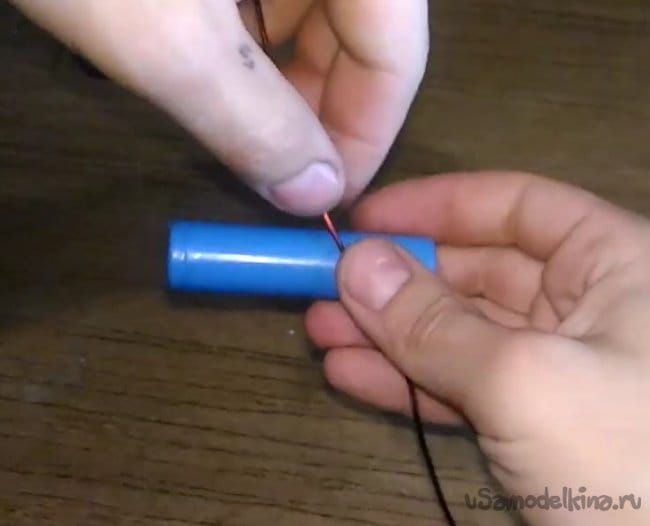

Шаг 1: Намотка катушки. Первым делом намотаем провод 1.4мм2 на "форму" (еще раз напомню что в качестве "формы" я буду использовать аккумулятор формата 18650) что-бы получить катушку.


Должно получится что-то наподобие этого

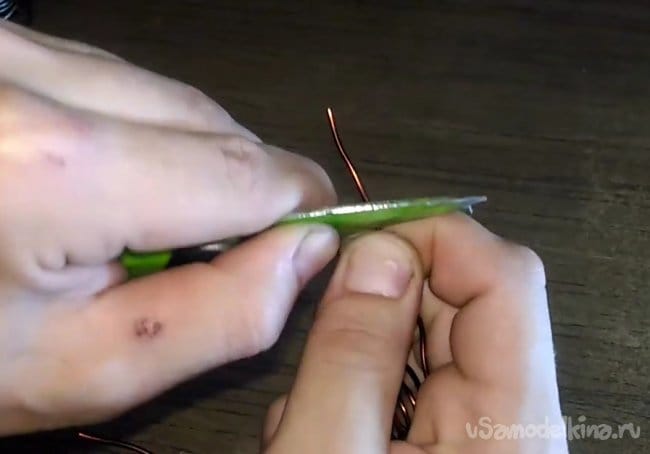

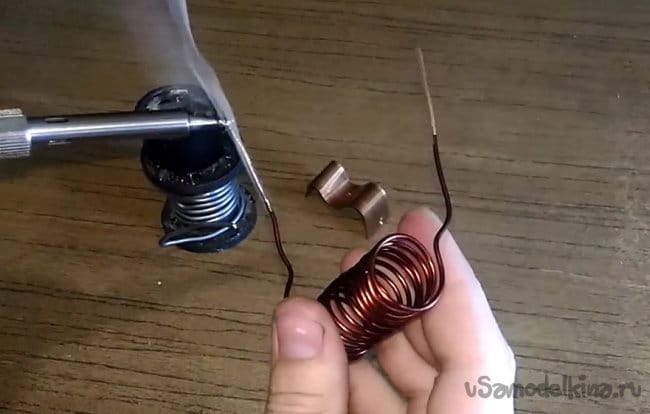

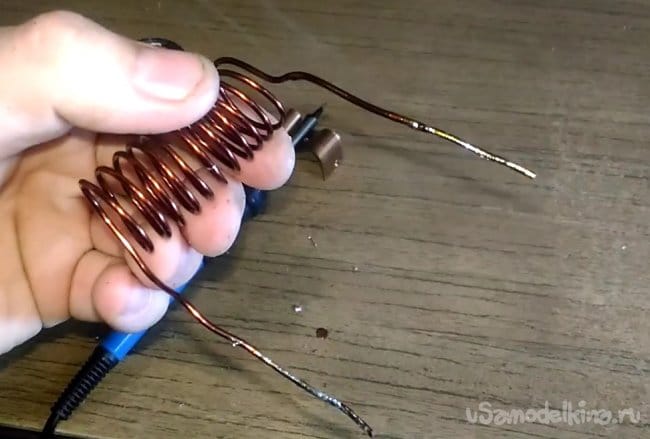

Далее ножиком снимаем изоляцию с катушки

И залуживаем провода

Должно получится примерно так

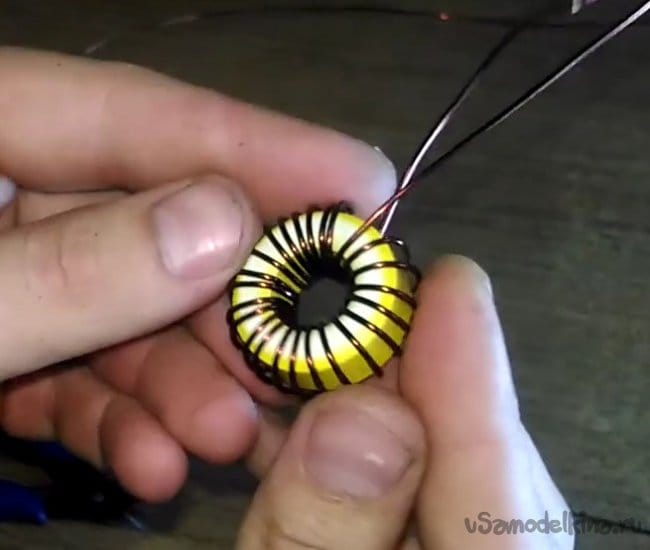

Шаг 2: Намотка катушки на ферритовые кольца. На этом этапе необходимо намотать провод 1.2мм2 на ферритовые кольца.

Для этого возьмем кольцо и проденем в него провод.

И начинаем намотку

Обратите внимание, что витки должны быть плотно натянуты. В итоге получаем это.

Шаг 3: Закрепление и подготовка транзисторов. Первым делом подготовим термопасту. Я буду использовать весьма распространенную КПТ-8.

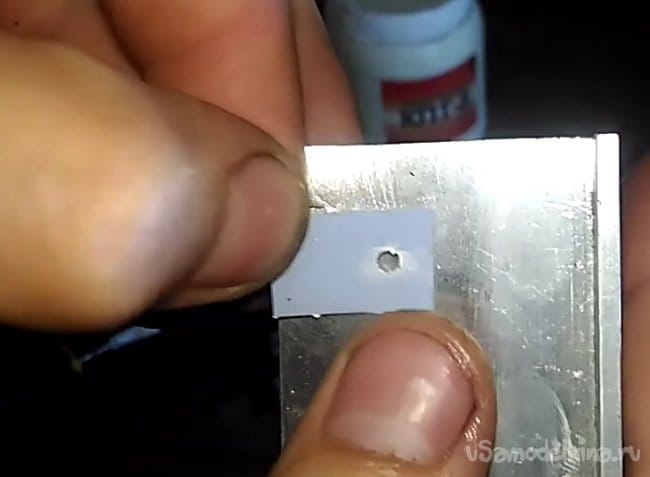

Необходимо нанести тонким слоем термопасту по всей площади на 2 кусочка слюды.

Что бы получилось так.

Затем "приклеиваем" слюду на радиатор

То же самое делаем и с самим транзистором.

Аккуратно прислоняем транзистор (между слюдой) к радиатору.

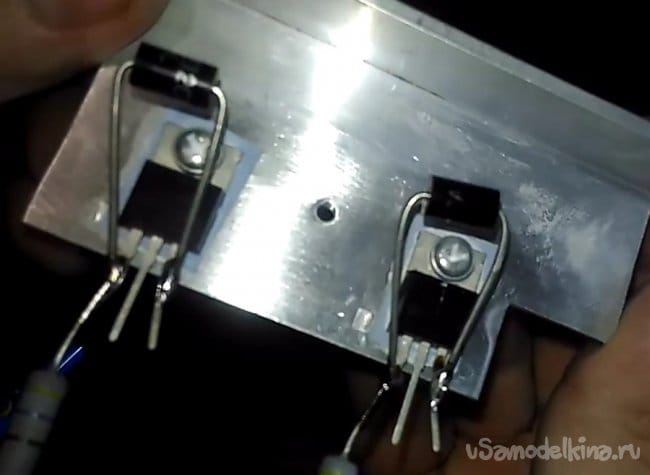

И прикручиваем его с помощью нескольких винтиков.

Так же проделываем и со вторым транзистором. Таким образом на данном этапе уже имеется 2 транзистора прикрученных к радиатору и готовых к дальнейшей пайки.

Шаг 4: Пайка компонентов по схеме.
На этом этапе начинается самая "интересная" часть. После ее завершения уже получится полностью готовое устройство.

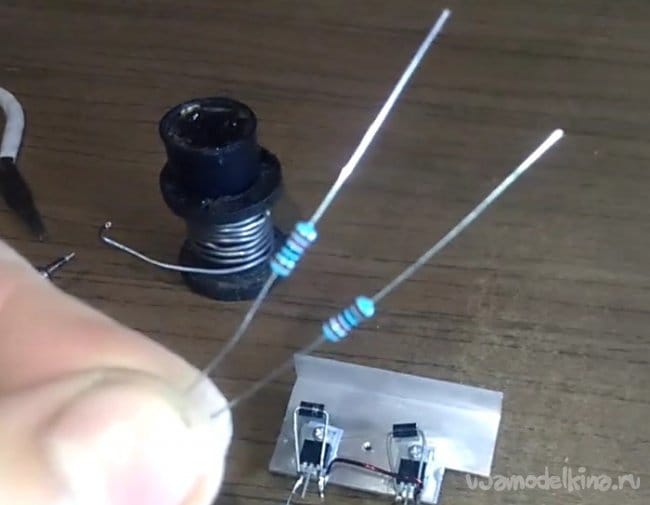

Подготовим 2 резистора на 220 Ом.

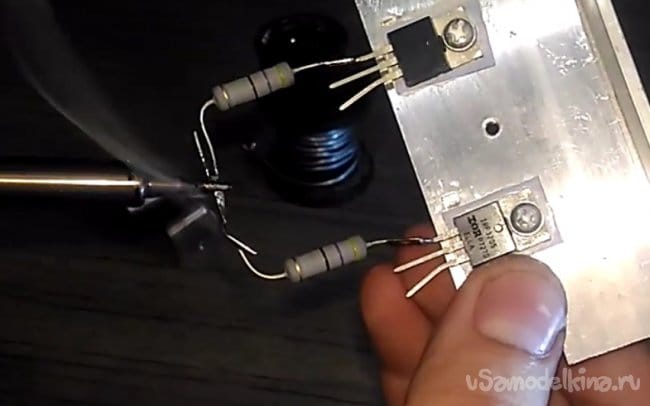

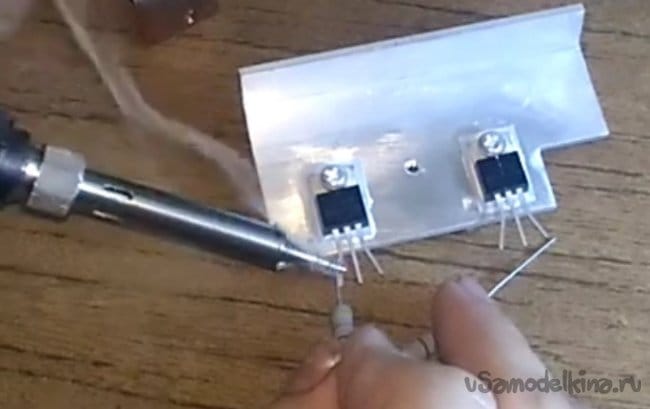

Их необходимо припаять к левым ногам транзисторов.

И затем оставшиеся концы соединить между собой и залудить.

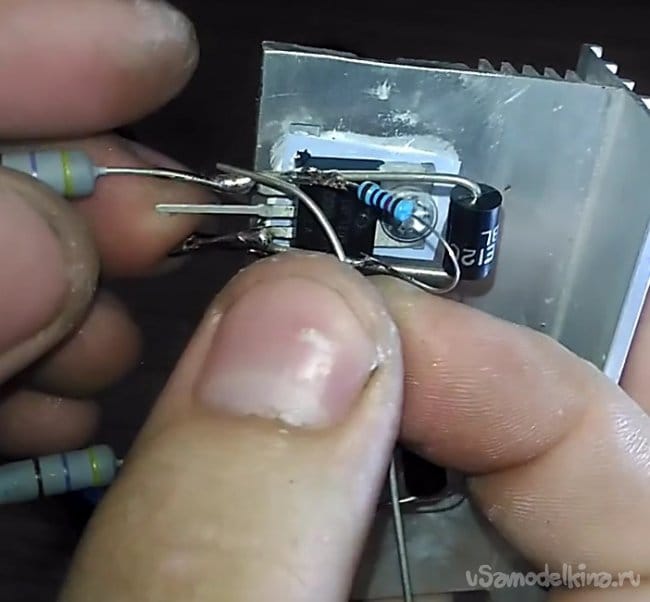

Затем необходимо подготовить стабилитроны.

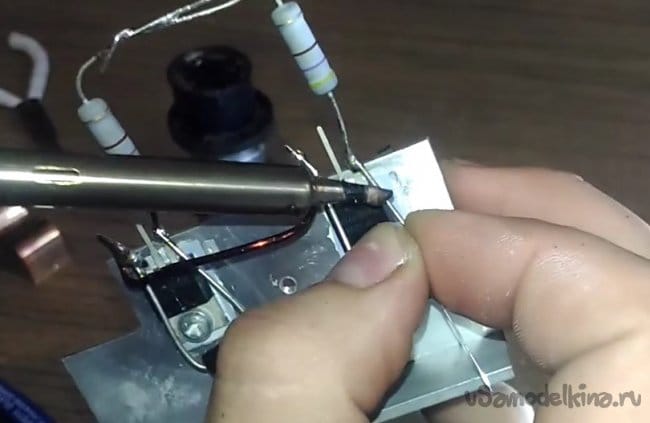

Их необходимо припаять между левой и правой "ножкой" транзистора. Все это делается с 2 транзисторами.


Что бы получилось так.

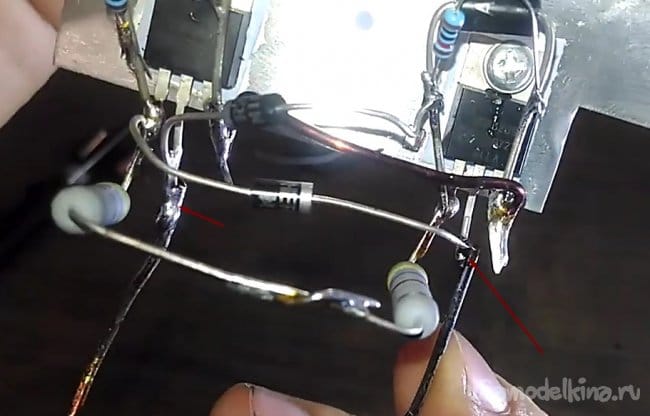

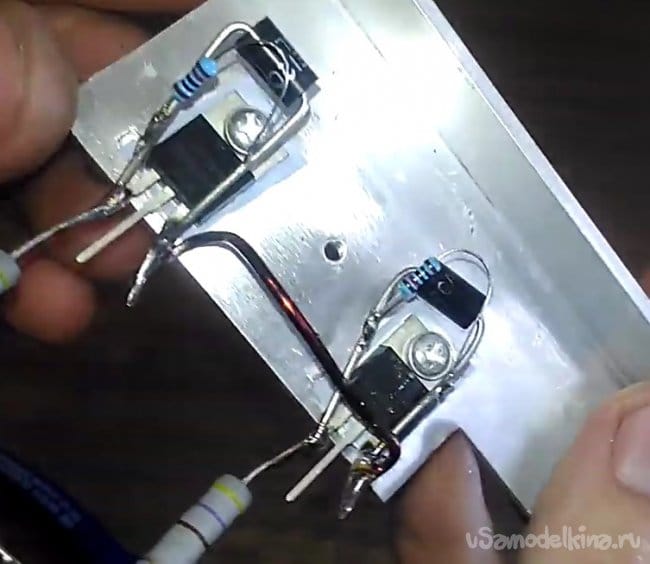

Теперь необходимо соединить "правые" ножки транзисторов (истоки) перемычкой. В ее роли послужит остаток залакированного медного провода.


Подготовим 2 резистора на 10 кОм

Затем соединяем левую ногу транзистора (затвора) с правой ногой (истоком) резистором на 10 кОм


Так же делаем и со вторым транзистором. Получаем подобие этого.

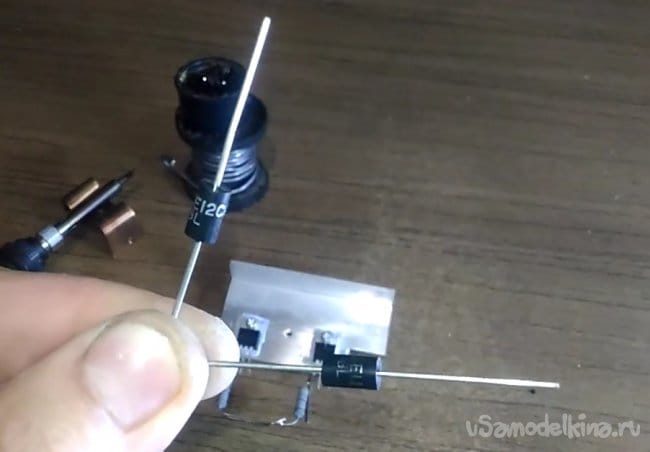

Теперь настала очередь диодов.

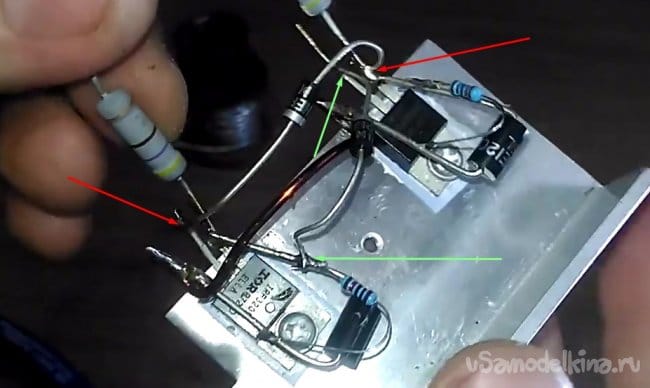

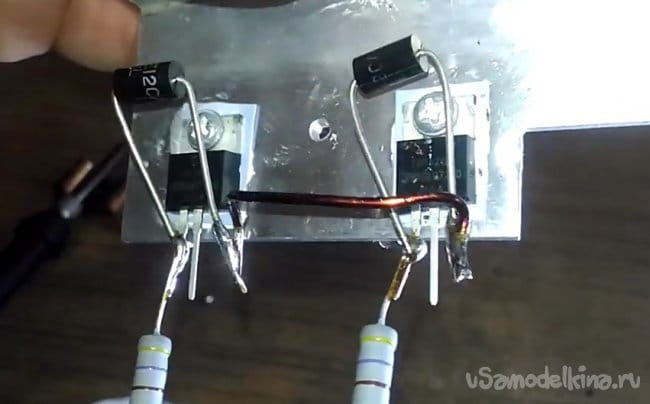

Необходимо припаять анод диода (значок треугольничка) к левой ноге транзистора.

А второй конец диода к центральной ноге к другому транзистору.

После сделать то же самое, но с другим транзистором.

Далее нужна катушка, которую сделали еще на первом этапе

Её концы необходимо припаять к стокам транзисторов (центральные ноги транзисторов).

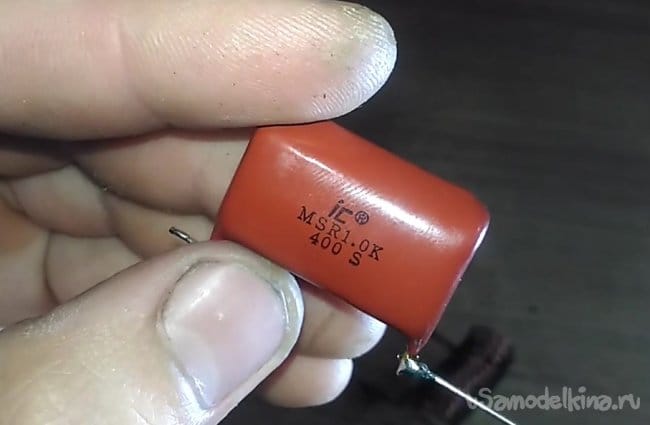

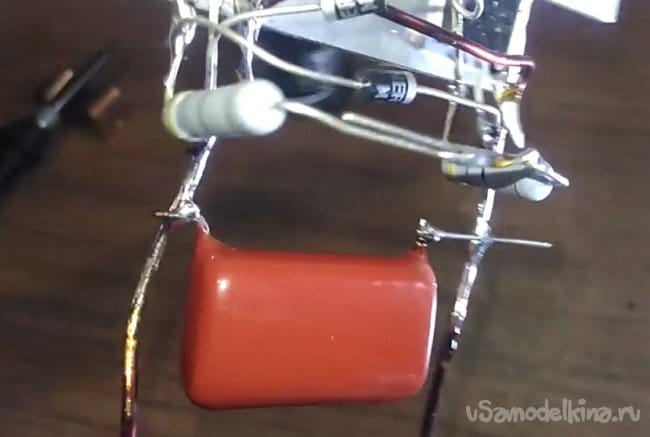

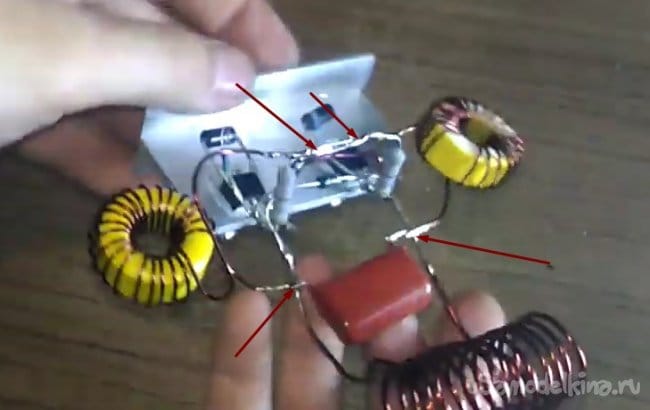

Следом нужно припаять конденсатор между катушкой как на фото.

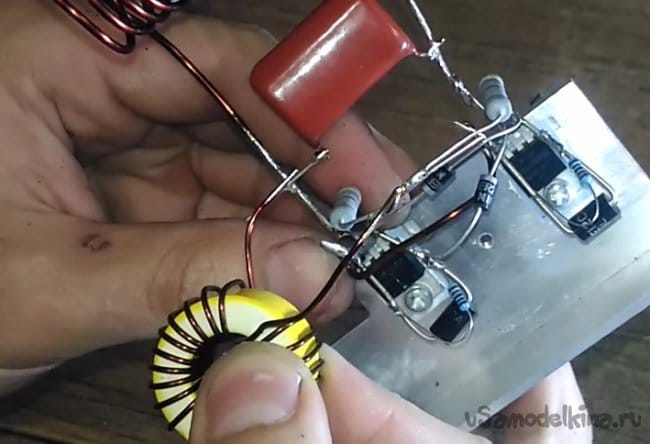

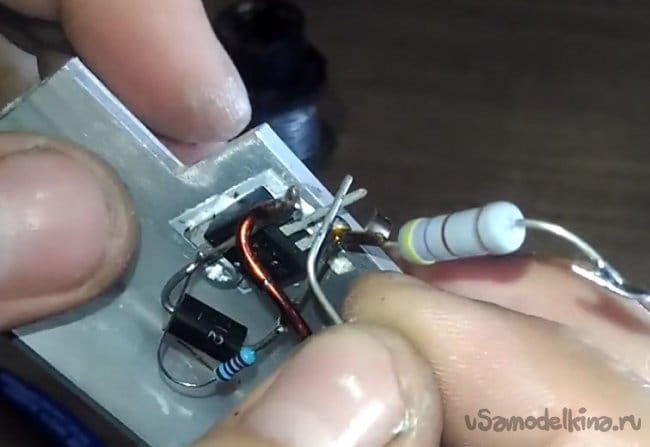

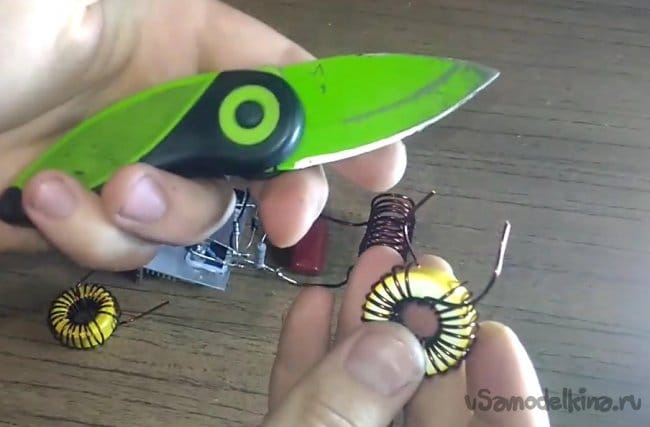

Один из последних этапов и присоединение дросселей. Но сначала его необходимо подготовить, для этого снимаете изоляцию и залуживаете концы.

Вслед за этим с каждой стороны транзистора его нужно припаять к общей точке соединения резистором на 220 Ом и место куда паяли конденсатор.



Теперь можно подготовить 2 небольших кусочка провода(желательного разного цвета) для питания всей схемы.Один из провода (в моём случаи желтый) припаиваем к месту соединения резисторов на 220 Ом, сюда будет подключаться плюс

а черный провод (минус) идет на правую ногу (истоку) одного из транзисторов.

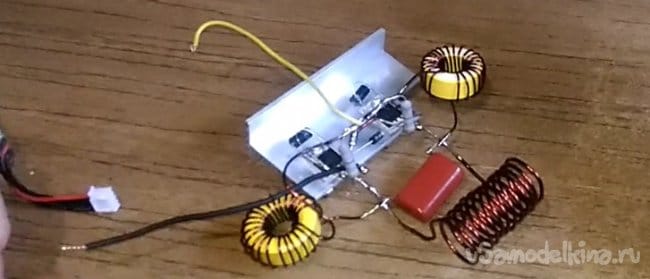

Вот финальное фото уже полностью рабочей и собранной схемы.

Шаг 5: Подключение и проверка.

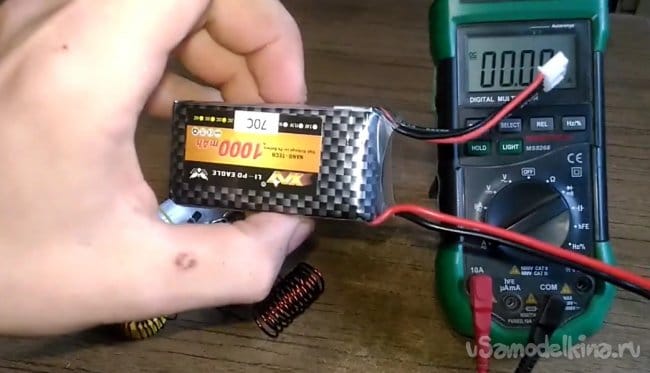

Для питания схемы я буду использовать Li Po аккумулятор для квадрокоптеров.

Но можно использовать любой другой (или даже несколько) напряжением от 8 В до 20 В.

Плюс с аккумулятора припаиваем к проводу, который присоединен с резисторам на 220 Ом, в моем случаи это желтый. Но я подключаю через амперметр, что бы еще и показать ток потребляемый схемой. Вы конечно можете этого не делать. Минус же идет на другой провод (черный), я рекомендую его припаять через кнопку, но для демонстрации я просто буду их соединять когда нужно что бы схема заработала.

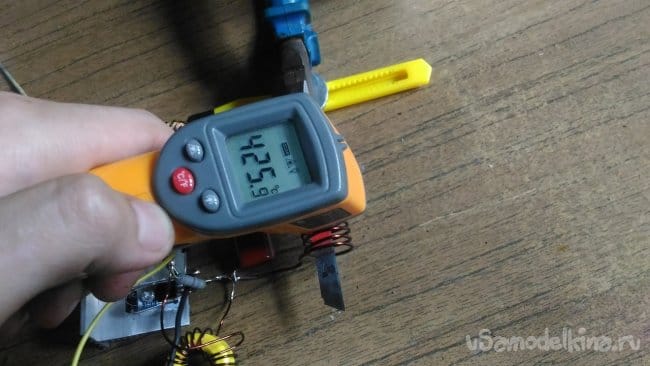

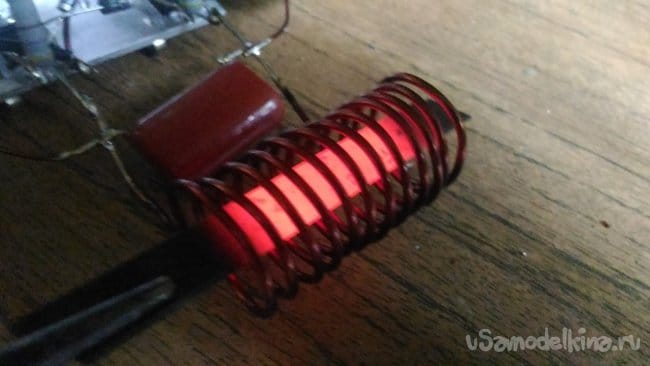

У меня ток достигал 15А. Эти значения могут колебаться в зависимости от разных условий, просто учитывайте это.

Спасибо за внимание. Всем удачи в начинаниях!
