Данное устройство позволяет подключить динамический микрофон, электрогитару и прочие источники сигнала с высоким выходным сопротивлением к звуковой карте компьютера. Устройство не вносит частотных искажений в звуковом диапазоне частот, а также искажений, связанных с нелинейностью усилительного прибора, поскольку построена по схеме истокового повторителя.

Иными словами, если вас хоть немного заботит качество записываемого звука, у вас неплохая звуковая карта и дорогой микрофон, то это устройство – то, что вам необходимо.

Немного о схеме. Устройство начинает работать, если в разъем J1 вставляется моно-джэк, или, если по-научному, штекер диаметром 6,35 мм (1/4 дюйма). При этом через джек минусовой контакт батареи питания замыкается на минус питания и устройство начинает работу. Также вторым контактом этого штекера входной сигнал подается на резистор R1, обеспечивающий высокое входное сопротивление устройства. Конденсатор C2 производит частотную корректировку, обрезая частоты выше звукового диапазона. Резисторы R2-R4 обеспечивают необходимое смещение на затворе полевого транзистора.
Предварительный усилитель на полевом транзисторе

В данной конструкции применен полевой транзистор КП303 с индексом Е. При использовании транзистора с другим индексом возможно придется уменьшить номиналы резисторов R3 и R4. Резистор R5 является нагрузкой усилительного каскада, с него звуковой сигнал снимается конденсатором C5 и через резистор R7 подается на вход звуковой карты компьютера.

Диод VD1 в схеме выполняет функцию защиты от дурака от случайной переполюсовки, поскольку конструктивные особенности разъема батареи «Крона» не исключают такой возможности. Диод лучше применить германиевый, поскольку падение напряжения на нем будет меньше. Но это совершенно не критично, его можно заменить любым маломощным кремниевым диодом, например КД521, КД522, 1N4148 и т.п.

Устройство собирается на плате из однослойнофольгированного текстолита размерами 47х26мм. Трассировка платы в программе Dip Trace будет приведена ниже. Но можно обойтись и без изготовления платы, а собрать все на универсальной монтажной плате (это та, которая с кучей дырочек) такого же размера.
Предварительный усилитель на полевом транзисторе
Предварительный усилитель на полевом транзисторе

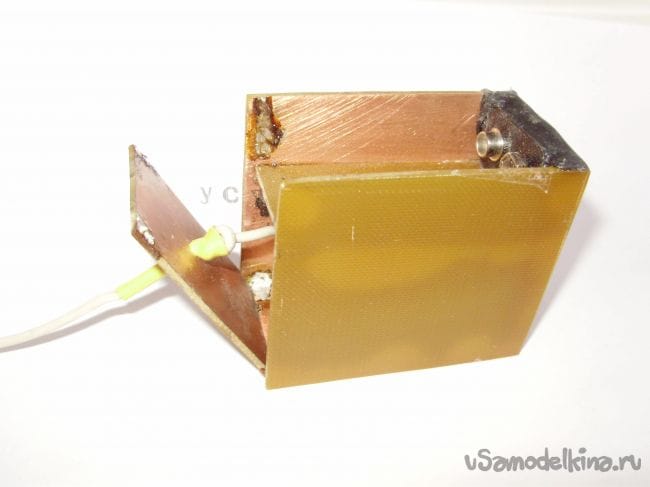

Корпус устройства изготавливается из однослойного текстолита для полного экранирования усилителя.

Размеры его деталей следующие:
- боковые стенки 60х50 мм – 2 штуки
- передняя стенка 50х30 мм – 1 штука
- задняя стенка 46х30 мм – 1 штука. Размер 46 миллиметров не критичен, может варьироваться от 50 мм до 35 мм. Все зависит от того, как вы хотите устанавливать батарею питания.
- нижняя и промежуточная стенки 55х30 мм

Стенки корпуса спаиваются между собой припоем. Фольга на всех стенках должна оказаться внутри корпуса. Старайтесь не перегревать текстолит, поскольку фольга может легко отслоиться.

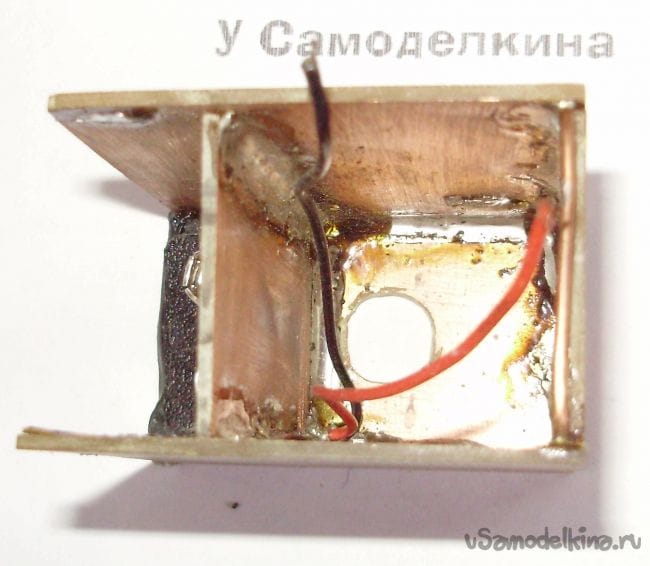

Первым делом спаиваются между собой все стенки, кроме задней. Затем просверливаются отверстия для разъема джэка диаметром 10 мм, отверстие для проводов питания, где-то 3 мм в диаметре и такое же в задней стенке для экранированного провода с миниджэком.

Также в месте крепления задней стенки припаивается скоба из толстой медной проволоки, в которую будет вставляться низ задней стенки.

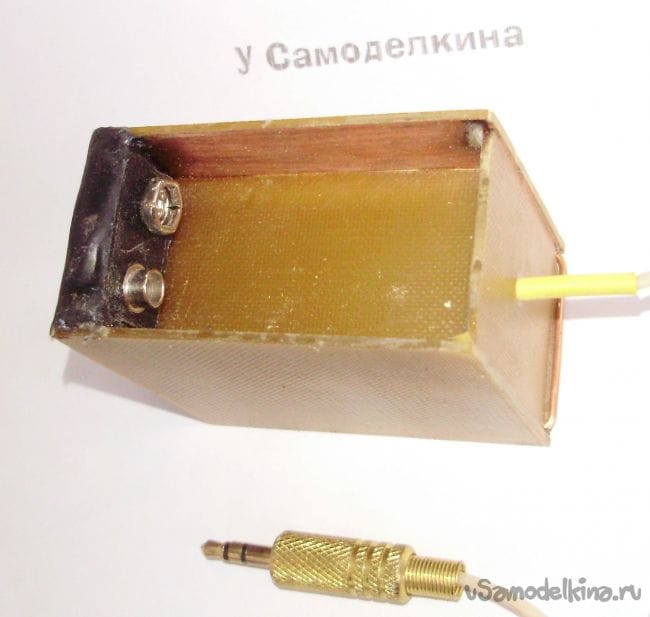

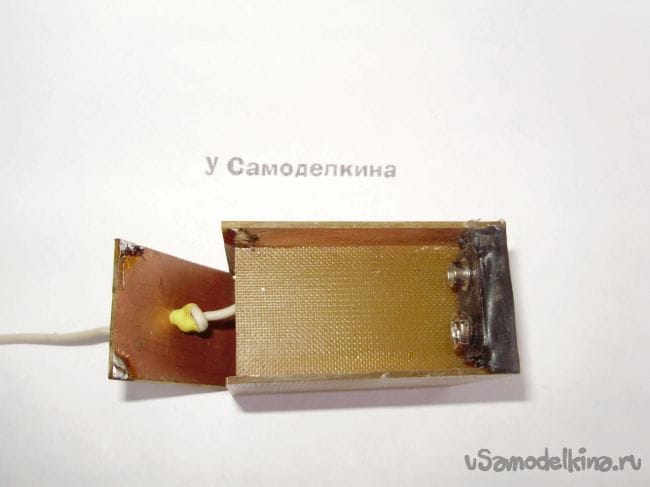

После этого нужно будет приклеить разъем для «Кроны». Кстати, его можно взять из уже отработавшей кроны, как я всегда и делаю. Клеится этот разъем термоклеем к задней стороне передней стенки. Важно чтобы ни один из контактов разъема не касался фольги корпуса.
Предварительный усилитель на полевом транзисторе
Предварительный усилитель на полевом транзисторе

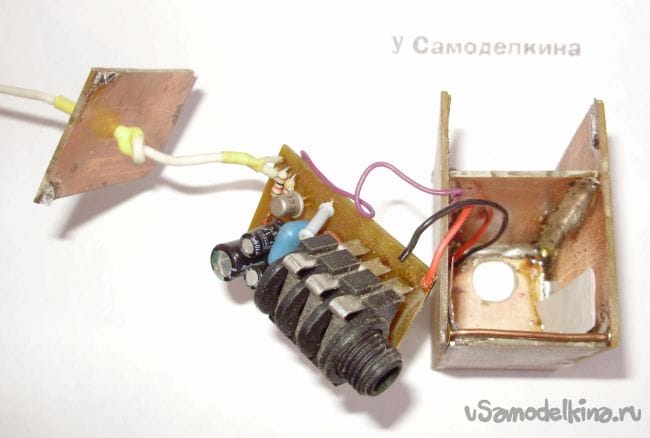

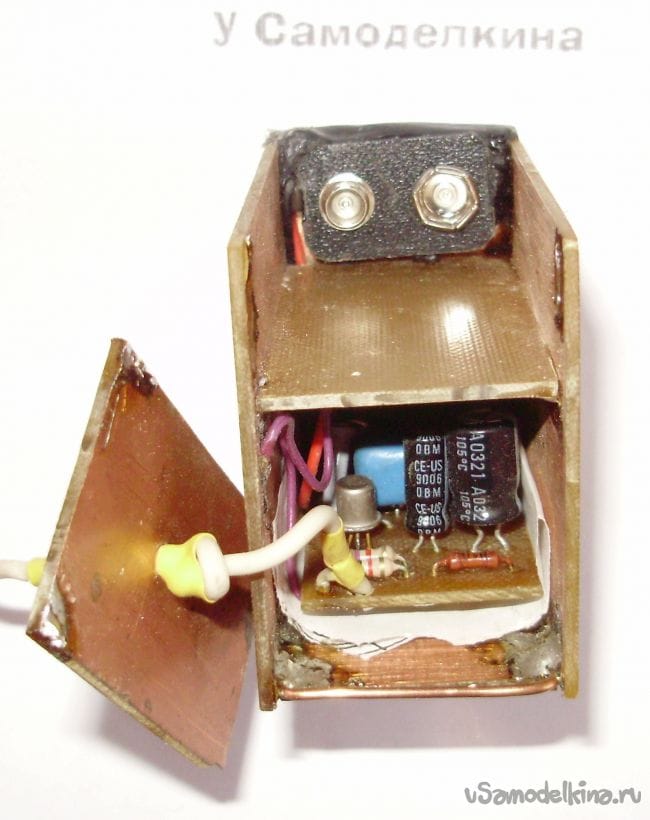

После этого к схеме подпаиваются провода питания и третий провод, связывающий фольгу корпуса и «землю» схемы. Также припаивается экранированный выходной провод, схема устанавливается в корпус и задняя стенка запаивается вверху по бокам.
Предварительный усилитель на полевом транзисторе

Предварительный усилитель на полевом транзисторе
Предварительный усилитель на полевом транзисторе
Предварительный усилитель на полевом транзисторе
Предварительный усилитель на полевом транзисторе
