Говорилка для авто на звуковом модуле ISD1820



Существует масса разнообразных звуковых электронных модулей воспроизведения и записи звука. Запись звукового файла может производится на внешний накопитель (флеш карту) или во внутреннюю EEPROM память микросхемы.

В своей самоделке я применил недорогую плату воспроизведения и записи звука на чипе ISD1820. На Алиэкспресс (ссылка) таких модулей огромный выбор. Звуковые модули можно применить в разнообразных самоделках- говорящие игрушки, звонки для входных дверей, голосовая озвучка сигналов, параметров в приборах, автомобилях, настольных часах и так далее.

Звуковой модуль ISD1820 питается напряжением от 3-х до 5 В, позволяет записать и воспроизвести звуковой файл длительностью десять секунд. На плате есть гнездо для подключения громкоговорителя с внутренним сопротивлением 8 Ом. Размер самой платы небольшой всего 38х43мм.

Рассмотрим само устройство воспроизведения и записи.


1. Контактный разъем для подключения проводов питания, управления, и функции REP (повтор записанного файла) и FT-режим усилителя звука(мегафон).
2. Микрофон установленный на плате.
3. Индикатор светодиода светится во время записи, и мигает в конце воспроизведения звука.
4. Микросхема ISD1820 установленная на разъемной панели.
5. Разъемный выход УНЧ для коммутации громкоговорителя.
6. Кнопка PLAYL включает запись только когда кнопка нажата.
7. Кнопка PlAYE одно кратковременное нажатие включает воспроизведение всего записанного файла.
8. Кнопка REC при нажатии и и удерживании записывает файл длительностью 10 секунд.

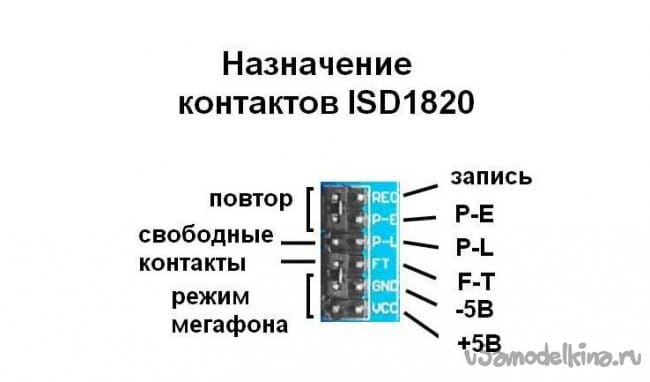

На двухрядном контактном разъеме платы на можно с помощью перемычки включить режим непрерывного воспроизведения записанного файла (перемычка на Р-Е). А перемычка на FT включает режим мегафона усиленный звук с микрофона непрерывно идет на громкоговоритель. Работу кнопок можно продублировать подключив их на соответствующие штыри контактного разъема и подавать на них логические сигналы высокого уровня. Учитывая это можно с успехом управлять звуковым модулем через Ардуино и т.п.
Принципиальная схема звукового модуля ISD1820.

Настраивая значения R4 до 200 кОм установленного на вход ROSC микросхемы ISD1820 можно увеличить время записи файла до 20 секунд (при незначительной потере качества звука).

Давно я хотел сделать в автомобиле голосовую сигнализацию включения ручного стояночного тормоза. Не всегда смотришь на панель приборов(там есть световой индикатор положения ручника), в результате двигаешься с места с включенным ручником. Из за этого быстрей изнашиваются тормозные колодки, сцепление, в общем ничего хорошего.

Собрал на базе этой платы звукового модуля ISD1820 громкий напоминатель о своевременном выключении ручного тормоза. Такой сигнал уже никак не пропустишь! Подключить схему можно к концевому выключателю рычага стояночного тормоза.

Перечень инструментов и материалов.

-плата звукового модуля на ISD1820 -1шт;
-пластмассовый корпус от старого звонка -1шт;
-громкоговоритель 0,5 Вт, сопротивление 8 Ом -1шт;
-понижающая плата на LM2596 или любая аналогичная--1шт;
-усилитель PAM8403-1шт;
-разъем Джек 3,5мм-1шт;
-резисторы 500 кОм и 50 кОм -1шт;
-источник питания;
-соединительные провода -паяльник;
-тестер.

Шаг первый. Сборка схемы голосового информатора.

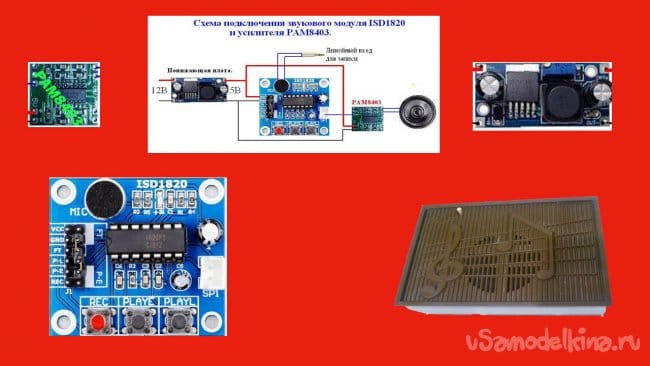

Испытав работу с динамиком бывшем в комплекте с платой я решил с начала заменить громкоговоритель на аналогичный по параметрам советского выпуска(громче и качественнее звук), затем подключить дополнительный усилитель низкой частоты PAM8403. Для адаптирования к бортовой сети автомобиля запитал схему через понижающую плату на микросхеме LM2596. Если устройство надо применить вне автомобиля то можно подключить схему убрав понижающую плату, например от аккумулятора типа 18650.

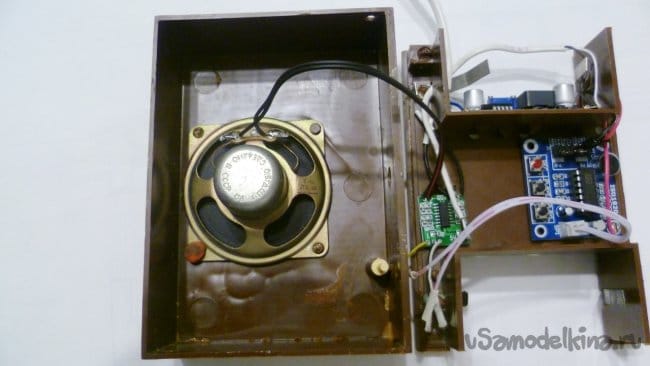

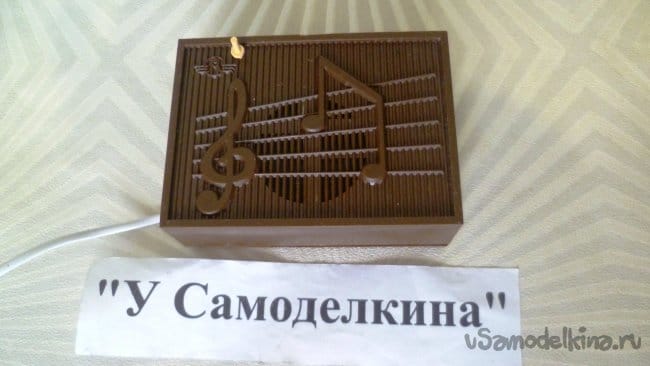

Корпусом для этой самоделки послужил старый дверной звонок советского производства, к стати еще вполне исправный. Его электронную плату демонтировал (пригодится для музыкальной шкатулки). На ее место отлично встала плата модуля ISD1820 и УНЧ PAM8403.

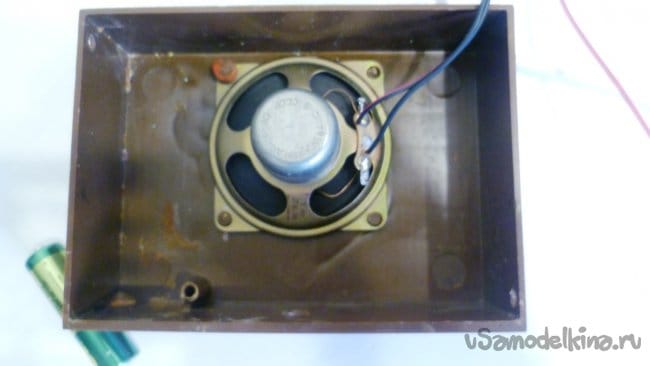

Благо громкоговоритель уже установлен в корпусе звонка.

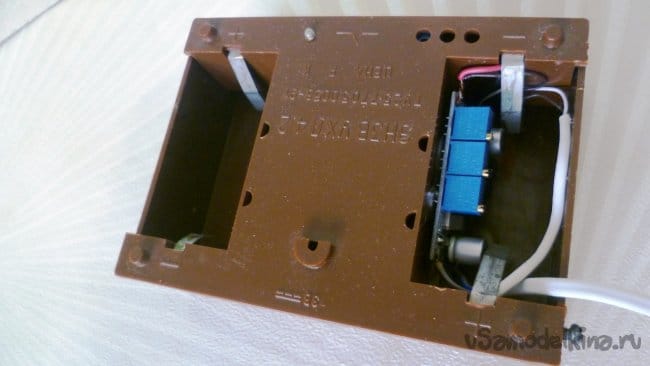

Понижающую плату на микросхеме LM2596 установил в боковом отсеке где раньше размещались батарейки питания звонка.



Шаг второй. Проверка работы информатора.

Схема собрана, платы установлены в корпус можно проверить все в сборе. С усилителем и отечественным динамиком звук получился громкий. Конечно более качественный звук можно получить если записывать через линейный вход. Для этого нужно подключить к разъему громкоговорителя резистивный делитель и через разъем джек 3,5мм подключать к источнику сигнала-телефон, компьютер и т.п. Можно записать речевые файлы с сайта ivona.com. Там синтезируется речь профессиональных дикторов. Набираете нужный текст и получаете красивый речевой файл.

На базе этого модуля можно сделать массу самоделок от музыкальных шкатулок до речевой сигнализации, все зависит от вашей фантазии. Вся работа заняла свободный вечер и минимум средств: плата звукового модуля на ISD1820-75р., усилитель РАМ8403-30р., понижающая плата на LM2596-40р., остальное было в наличии. Данная самоделка под силу начинающим и может пригодиться во многих других целях, в результате получаем интересное устройство для дальнейшего творчества.

Подробнее процесс работы и тест данного устройства можно посмотреть в видео

Всем желаю здоровья и успехов в жизни и творчестве!
