Самодельный компьютерный микрофон из радиохлама



Мой компьютер – это рабочий инструмент плюс толика развлечений. Музыка, кино и фото. Обычный круг задач совершенно не предполагает оцифровки голоса. Наш интернет использует канал связи через GSM сеть и имеет относительно невысокую скорость и немалые задержки между передачей-приемом. Голосовая и видео связь в реальном времени в таких условиях затруднительна. Словом, компьютерным микрофоном никогда не пользовались.

Ребенок любит снимать и монтировать простенькие фильмы со своими куклами и недавно озадачила – нужен микрофон для слов автора и вообще вдумчивого озвучивания своих творений. Пришлось расстараться. Порывшись в коробках с электрическим хламом, нашел целый клубок вышедших из строя разнокалиберных наушников. Они сейчас очень распространены и есть недорогие варианты – пользователи, особенно подростки (основная масса потребителей носимых электронных штучек) редко отличаются аккуратностью и терпением. Наушники у такой публики – расходная статья, а чинить недорогие приборы такого типа довольно муторно. Словом, стекаются и скапливаются в коробке. Среди мелких, втыкаемых чуть не прямо в мозг затычек нашлись и несколько вариантов покрупнее, в том числе и с микрофоном как у авиадиспетчера. Для того же компьютера. Подобрал микрофончик посимпатичнее, на гибком металлическом усике и с поролоновой шапочкой от заплевывания и задувания, отвинтил. Сигнальный разъем (розового цвета) с коротеньким хвостиком тоже взял от этих же наушников. Это исходные части.




Что еще понадобилось для работы

Набор инструментов для электромонтажа, оборудование для деревообработки и покраски. Кусок деревяшки, ЛКМ, мелочи.


Разъем проверил мультиметром, провода соединил на живую нитку и проверил микрофон пробным включением. Ничего, живой, можно применять.

В качестве удлинительного провода подобрал старый экранированный сигнальный шнур. Довольно мягкий. С хвостиком, выходящим из разъема соединил его тщательно – скрепил два конца шнуров за внешнюю изоляцию бандажом из ниток с клеем. Кончики проводов залудил, спаял, заизолировал. Место соединения заизолировал термотрубкой. Проверил готовый кабель мультиметром.

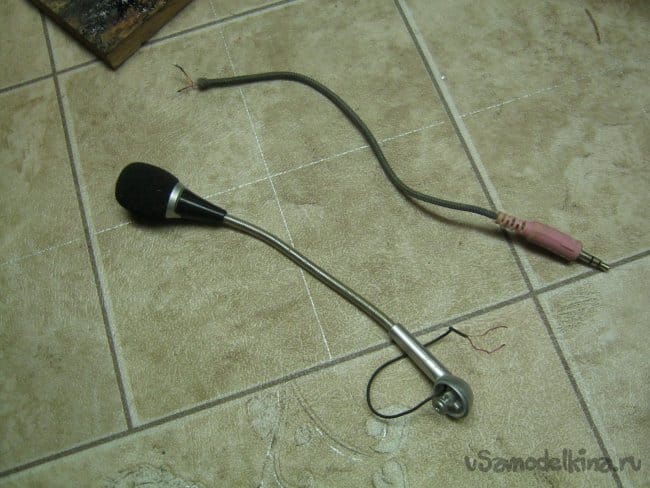

К свободному концу кабеля подключил микрофон (снова на живую нитку) и попробовал вдумчиво оценить его работу. Практика показала, что чувствительность микрофона не слишком велика – он хорошо работает, только находясь у самых губ как в исходной конструкции, здесь же, виделся вариант настольный.

Диаграмма направленности микрофона практически круговая – его чувствительность примерно одинакова как спереди, так и сбоку.

Все говорит о том, что несколько повысив чувствительность микрофона, можно надеяться на удобную работу с ним в настольном варианте.


Микрофонный усилитель

Тип используемого микрофона – электретный. В сущности – это прибор конструктивно похожий на конденсатор. Для согласования высокого сопротивления микрофона со сравнительно низким входным сопротивлением усилителя, используется согласующий каскад, выполненный на полевом транзисторе, который располагается в корпусе микрофонного капсюля. В целом, включение электретного микрофона к звуковой карте компьютера выглядит так.

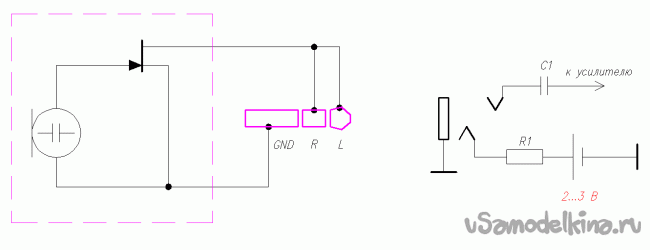

Особенностью схемы является фантомное питание – постоянный ток для работы транзистора и переменный сигнала, текут по одному и тому же проводу.

Этот источник питания вполне можно использовать и для работы дополнительного усилительного каскада. Каскад разумно разместить, возможно, более близко к микрофону – это уменьшит уровень шумов. Схема электрическая принципиальная однокаскадного усилителя электретного микрофона для подключения к компьютеру выглядит так.



Сигнал с капсюля выделяется на резисторе R1 и подается на базу транзистора VT1 для усиления. Транзистор включен по схеме с общим эмиттером с нагрузкой на резисторы R2 и резистор в звуковой карте. Отрицательная обратная связь по постоянному току через R1, R2 обеспечивает относительное постоянство тока через транзистор. По сравнению с микрофоном без усилителя сигнал увеличился примерно в 10 раз (22дБ). Схема нуждается в экранировании.

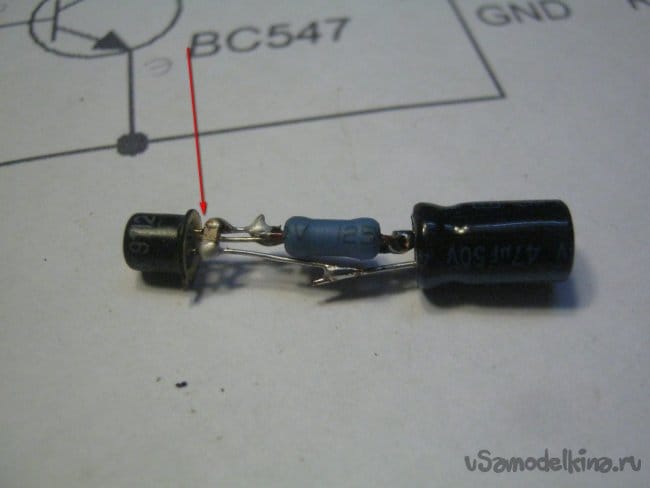

Транзистор КТ3102 желательно в металлическом корпусе, но будет работать и в ТО-92. Допустимо заменить на BC547, S9014, можно попробовать и КТ315, КТ312 и т.д.



Мой усилитель предназначался для узкого и длинного отсека в подставке микрофона. Удобным оказалось встречный монтаж самых крупных элементов – транзистора и оксидного конденсатора. Резисторы нашлись не особенно мелкие – МЛТ-0,25, конденсатор С1 в SMD исполнении. Корпус типоразмера 0805 удобно распаивается прямо на проволочных выводах транзистора (показан стрелочкой). Единственный момент – нельзя нажимать на середину сборки – получается длинный рычаг и от SMD конденсатора отрывается одна из контактных площадок.

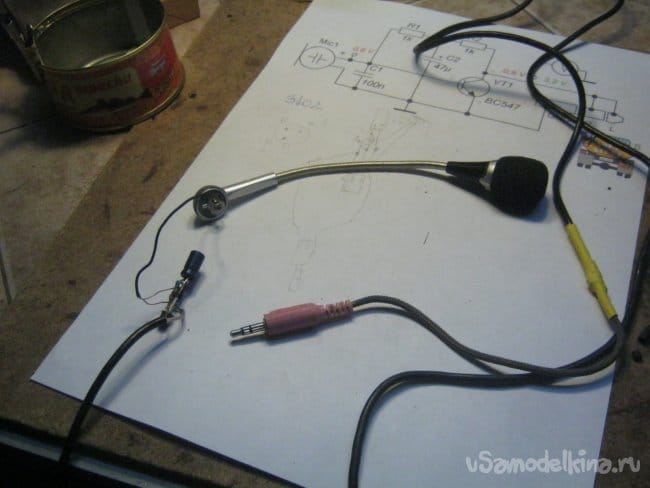

Усилительный каскад включен сразу же после микрофона на ножке. Пробным включением убедился в работоспособности схемы и ее преимуществе перед простым включением электретного микрофона.

Подошва

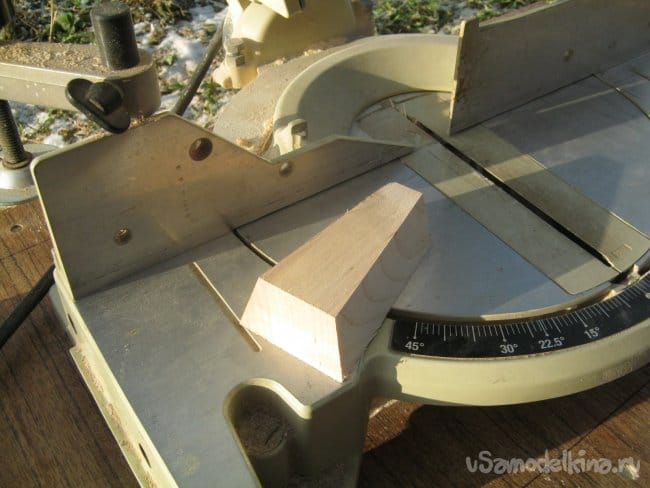

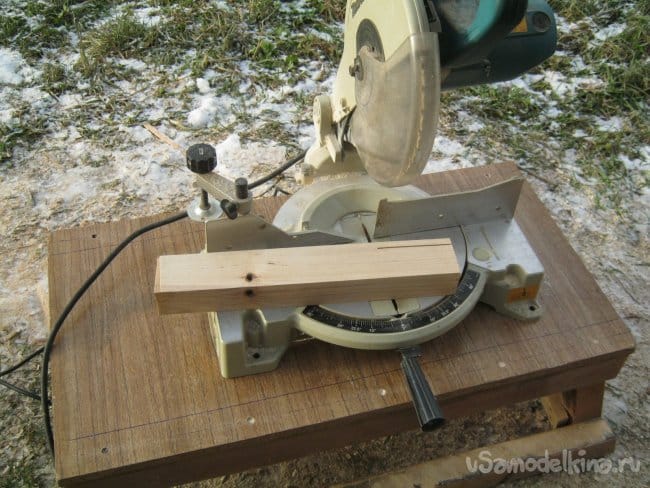

Подошва микрофона сделана из куска подвернувшейся под руку толстой березовой доски при помощи торцовочной (маятниковой) пилы. После нескольких итераций удалось подобрать симпатичные углы скосов для такой толщины основания. Работать следует очень аккуратно – заготовка маленькая и штатными средствами фиксировать ее сложно. При каждом резе, деревяшку обязательно нужно хорошо упереть о вертикальный упор иначе ее может вырвать из рук с непредсказуемыми последствиями.

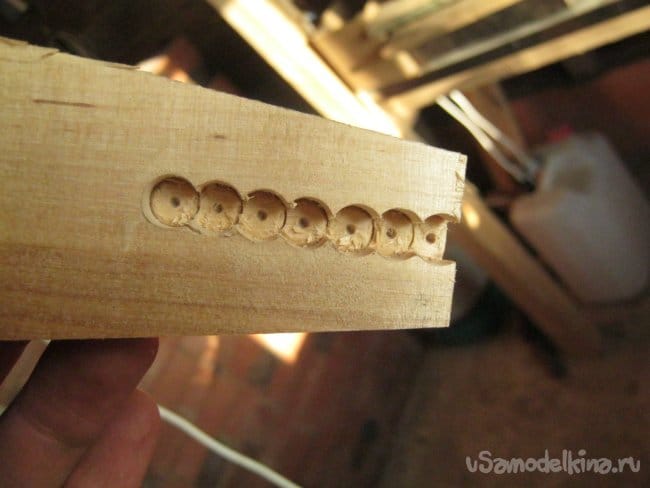

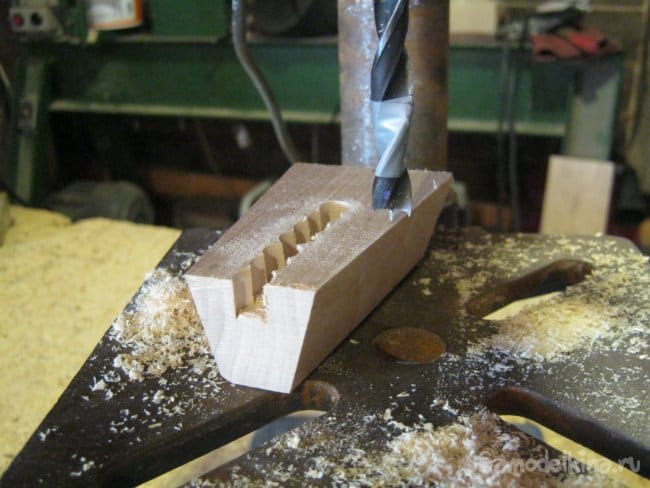

Паз – отсек для укладки и фиксации кабеля и усилителя сделан в толще деревянной подошвы. Высверлил для этого ряд глухих отверстий с некоторым перехлестом. Сверлил на станке, спиральным сверлом по дереву ø10 мм. 3000 об/мин. В твердой древесине получается вполне аккуратно.



Готовую подошву пошкурил двумя номерами шлифовальной бумаги и отделал. Собственно, в это самое время занимался отделкой других деревяшек, получилось за компанию. Кроме прочего, попробовал на подошве новую морилку и лак. Красил и крыл лаком из маленького пневматического распылителя – простого аэрографа, с самодельным компрессором.


Сборка

К задней вертикальной стенке подошвы, над выходным отверстием отсека привинтил ножку микрофона. Длинным тонким саморезом, плюхнув предварительно термоклея.

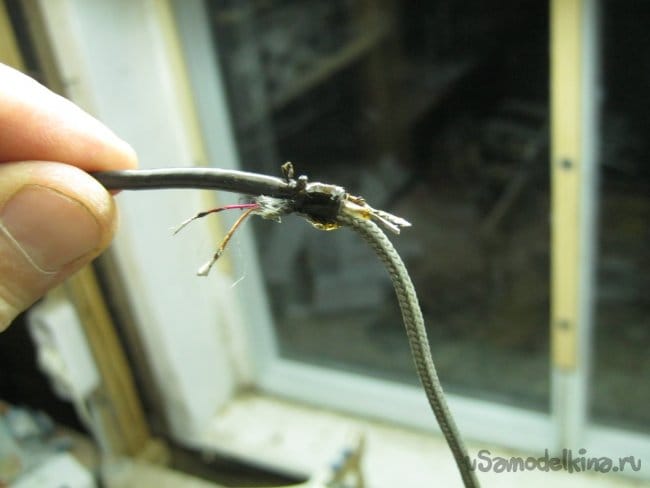

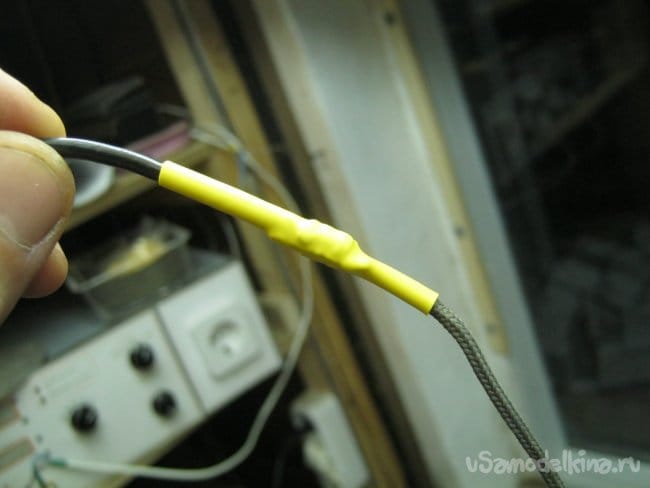

Вывод микрофона укоротил, разделал конец, концы проводков залудил. Оба кабеля сформовал в одну сторону и распаял к выводам усилителя. К общему выводу усилителя припаял отрезок луженной проволочки (стрелка на фото). Проверил пробным включением, изолировал усилитель термотрубкой.

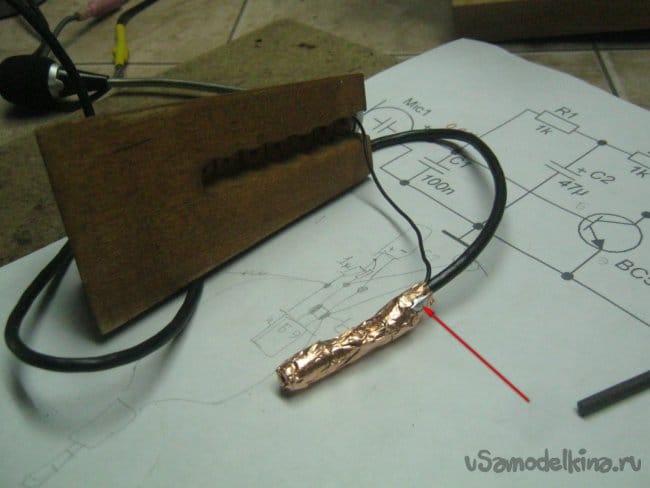

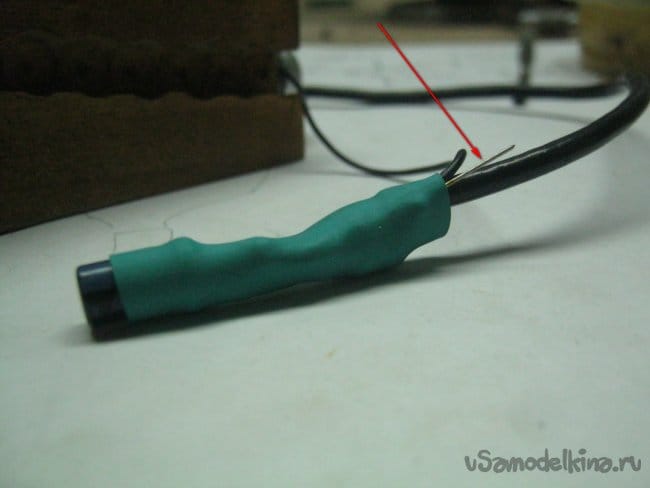

Завернул усилитель тонкой медной лентой с липким слоем, мы такую применяем для витражного дела, хотя она именно для экранирования. Загнул на экран вывод общего провода, припаял. Проверил работу пробным включением.



Плюхнул немного термоклея на дно усилительного отсека и аккуратненько вдавил в него сам усилитель. Проверил работоспособность, уложил провода и залил отсек термоклеем полностью. После застывания, острым ножом срезал выступы. Предполагались три резиновые ножки-пятачки, но хорошо стоит и так.


Выводы

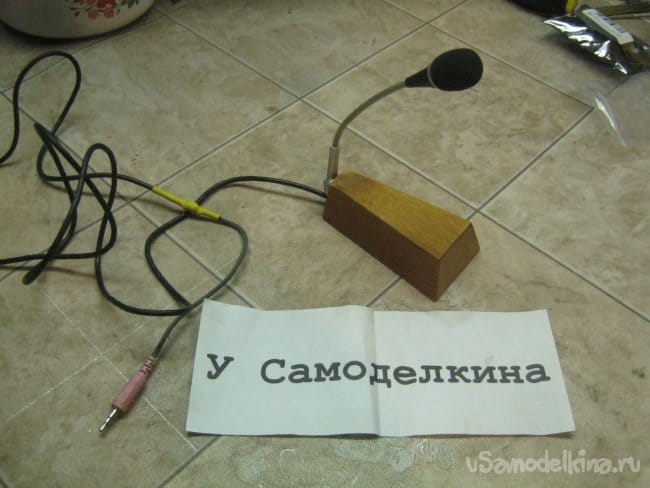

Микрофон работает хорошо, дочь очень довольна.

Из моментов отрицательных, стоит отметить экспериментальную отделку – оказалось, что красивейший финский лак Яло, дающий на голых деревяшках покрытие очень похожее на вощение, плохо работает с морилками. На спиртовой и на водной основе. Даже высохшую краску он растворяет и затягивает в поры торцевых срезов древесины. Вплоть до полного обесцвечивания. И даже предварительная грунтовка не помогает.

Babay Mazay, декабрь, 2019 г.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Активная компьютерная колонка своими руками

0
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 0.0 из 10 (голосов: 0 / История оценок)

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
59 комментариев
ino53
Лампы иногда микрофонят - это было, а с емкостями - микрофонами не сталкивался. search
R555
Интересный факт, мало кто знает. Массу книг и журналов прочитал, нигде про это не написано.

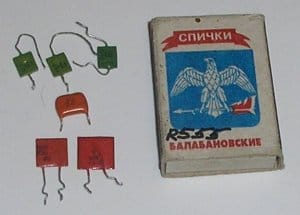

Некоторые типы керамических конденсаторов обладают микрофонным эффектом. Показываю их на фото ниже.

А познакомился я с этим неприятным явлением, ещё в школе. Я увлекался постройкой радиоуправляемых машинок.

И вот, собрал очередную много командную модель. Аппаратура была досконально проверена, всё работало. Но когда подключил моторчики, модель после начала движения теряла управление. То есть "вперёд или "назад" выполняет, а "стоп"-нет. Я, конечно, подумал, что при включении моторчики создают радиопомехи, запирающие приёмник. Ну и стал лепить разные фильтры в цепях движков. Неделю бился над этим. xaxa Потом додумался подключить наушники к выходу приёмника и отвёрткой постучал по плате. И услышал в ушах стук. Оказалось, на входе УНЧ (после сверхрегенератора) стоял керамический кондюк. И когда включались движки, он улавливал вибрацию, усилок с большим усилением усиливал (извините за тавтологию) и тракт запирался. Поменял кондес на НЕ керамический, всё сразу заработало.

Возможно, то что я написал, кому-нибудь пригодится. Возьмите на заметку. boss
Кто не ошибается, тот не делает ничего.
Иван_Похмельев
И начинают с выгрызания мозга. ;)
Иван_Похмельев
В этом, скорее всего, ЛЭМ-3.
Иван_Похмельев
Третий контакт - это экран, электрически с самим микрофоном не связанный.
ino53
... это ларингофон электромагнитного типа (вибрационный), никакого дэмша там нет, принцип работы как у старого электромагнитного адаптера от патефона , он не требует электропитания но сигнал достаточо низкий по уровню , а по сему требует предварительного усилителя , а три провода у электромагнитного , один - экран, два других - сигнальные и в гарнитуре два ларингофона включены последовательно (+-,+-) ,тогда фазы э.д.с. сложатся[/i]... Цитата оттуда же.
Я с такими дело имел, шапка говорящая... mosking

...[i]
R555
Посмотрел про ЛЭМ-5, оказывается, у него 3 контакта +,- и общий, не знал, не сталкивался. А на вид правда как ДЭМШ.
Кто не ошибается, тот не делает ничего.
Иван_Похмельев
Ларингофоны всякие бывают. Самые ранние были угольные, как и все остальные микрофоны. Потом пошли электромагнитные и пьезоэлектрические. "Кирпичики" - возможно - ЛЭМ-3. А ларингофон электромагнитный ЛЭМ-5 - самый что ни на есть ДЭМШ, залитый в резину. Вот здесь его изображение.

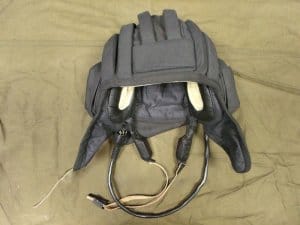

Вот что пишет человек , расковырявший ларингофон от танкового шлемофона: «Под резиной стальной корпус, ларингофон-электродинамический-по типу ДЭМШ.
