Настольный микрофон из светильника и фонарика

Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
Настольный микрофон из светильника и фонарика

Оригинальная идея самодельного настольного микрофона для компьютера, из того что было под рукой. В итоге получилась довольно таки хорошая (стильная) вещь, ничем не уступая покупным.

И так начнём.

Нам понадобятся.

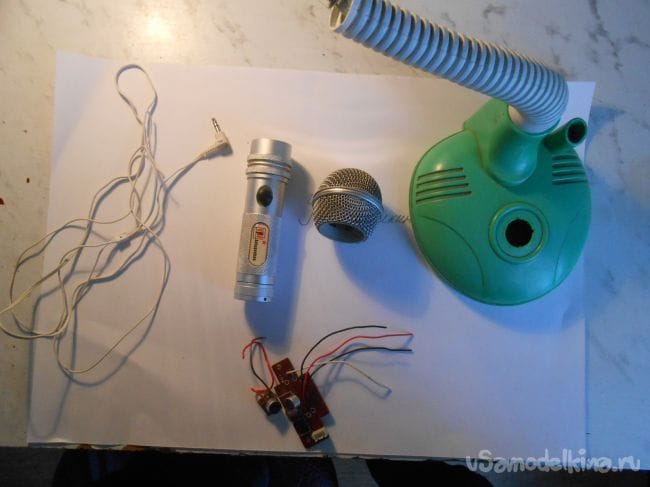

Материалы:
1. Старый светильник.
2. Корпус от фонарика.
3. Трёхжильный кабель.
4. Мини-джек (3.5 мм.).
5. Ветрозащита от микрафона.
6. Конденсаторные микрофоны (2 шт.).
Настольный микрофон из светильника и фонарика


Инструменты:
1. Плоскогубцы
2. Клей.
3. Паяльник (припой, флюс...).
4. Нож.

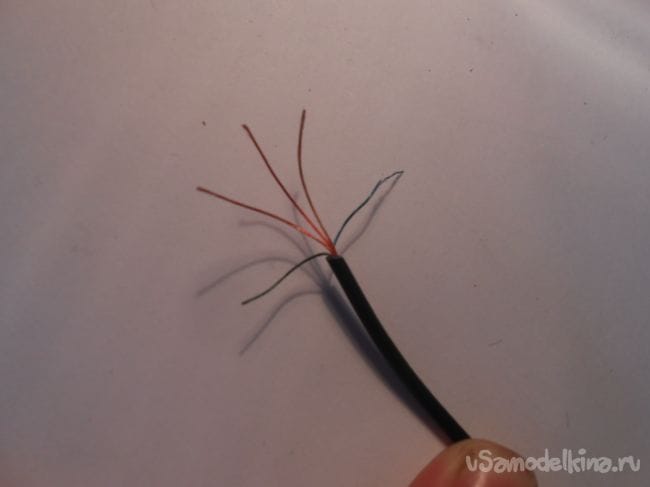

Для начала возьмём кабель и снимем изоляцию. Мы можем видеть 5 жилок из которых нам нужны только лишь ТРИ. Тот кабель который был на фото он оказался неисправен, по этому мы будем делать САМОДЕЛЬНЫЙ.
Настольный микрофон из светильника и фонарика

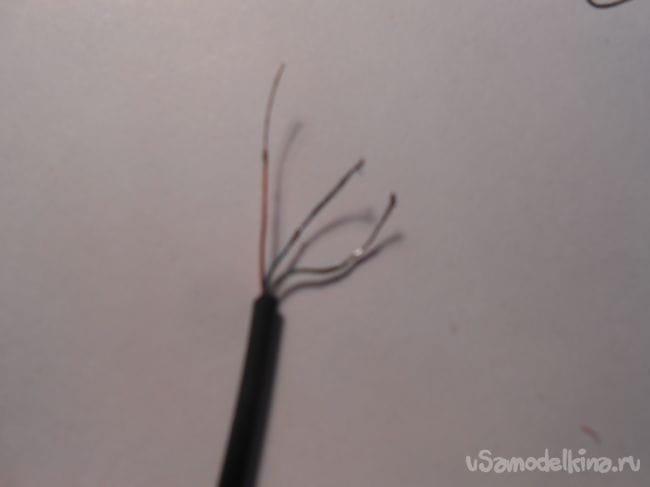

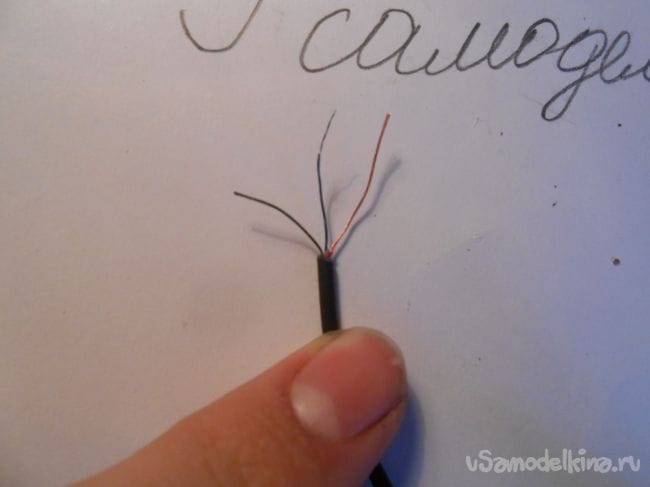

Я оставил зелёный, синий и оранжевый. А остальное всё отрезал оно нам больше не понадобиться.
Настольный микрофон из светильника и фонарика

Залуживаем при помощи флюса для пайки АЛЮМИНИЯ, или лимонной кислоты.
Настольный микрофон из светильника и фонарика

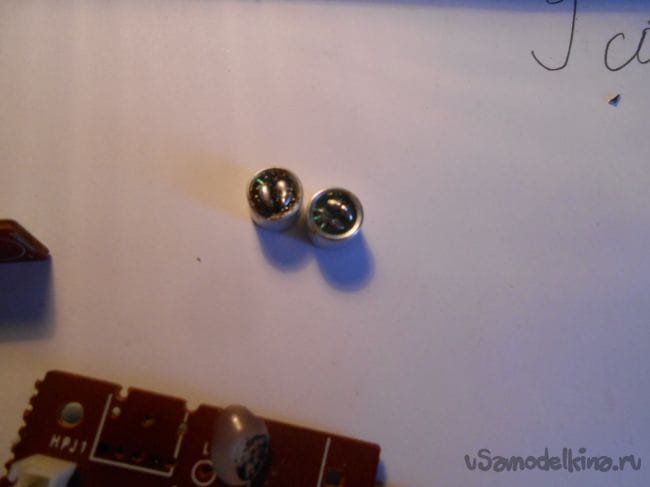

Выпиваем микрофоны из плат. Эти микрофоны можно найти в любой радио аппаратуре, или стационарных телефонах. На этих микрофонах не обозначено где плюс а где минус. Минус на этом микрофоне является тот контакт от которого идёт три маленьких дорожки - это МИНУС, а контакт без дорожек ПЛЮС.
Настольный микрофон из светильника и фонарика

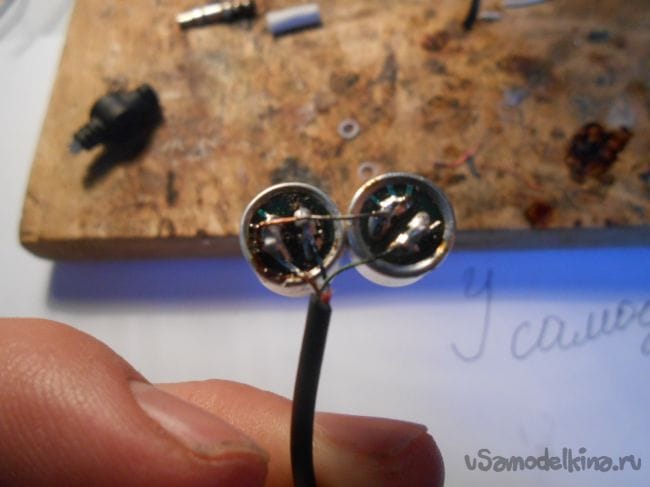

Синий проводок припаиваем к любому плюсу на микрофон, зелёный тоже на один контакт плюса, а оранжевый будет общим контактом который мы припаяем к двум контактам минусов, как показано на фото. избегайте К/З, иначе у вас будет сифонить микрофон или вообще НЕ РАБОТАТЬ.
Настольный микрофон из светильника и фонарика

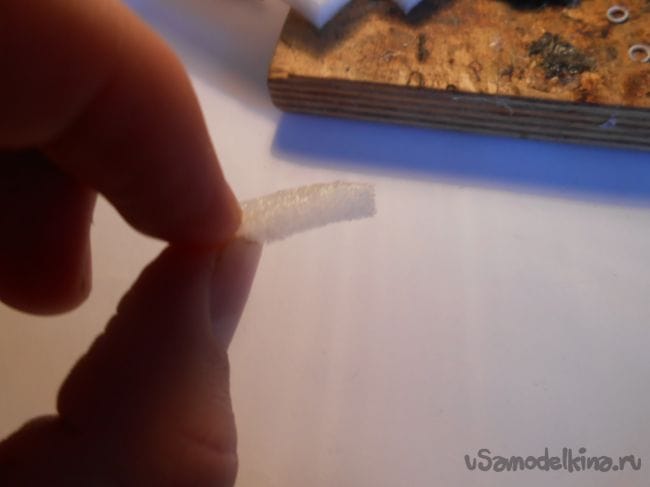

Из пенопласта я вырезал небольшой отрезок, на котором будут держаться микрофоны.
Настольный микрофон из светильника и фонарика

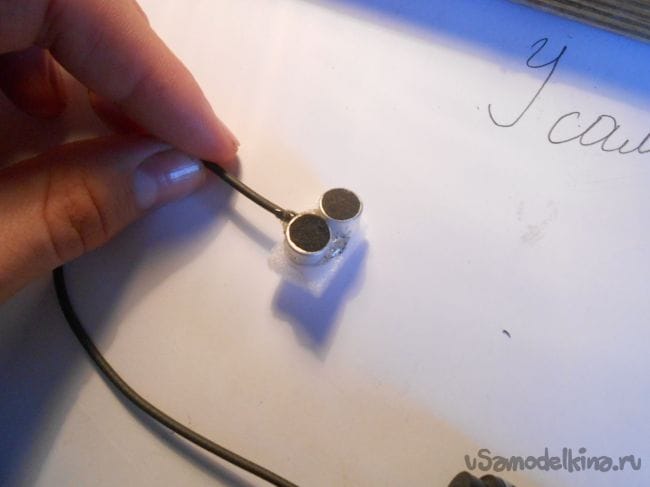

Приклеиваем микрофоны к пенопласту.
Настольный микрофон из светильника и фонарика

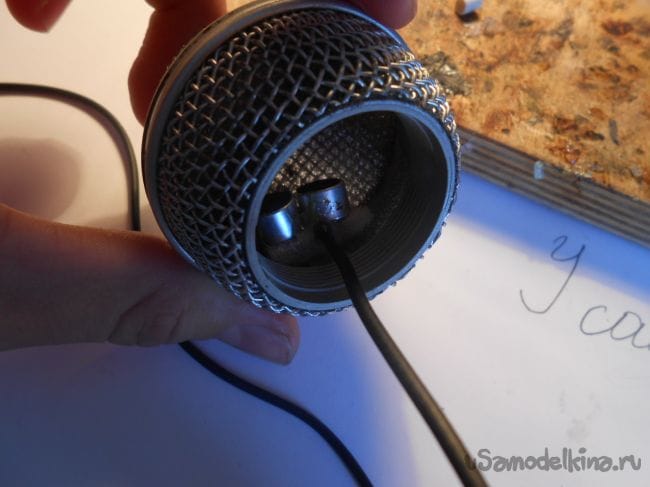

И этот отрезок с микрофонами приклеиваем во внутрь ветрозащиты, как показано на фото.
Настольный микрофон из светильника и фонарика

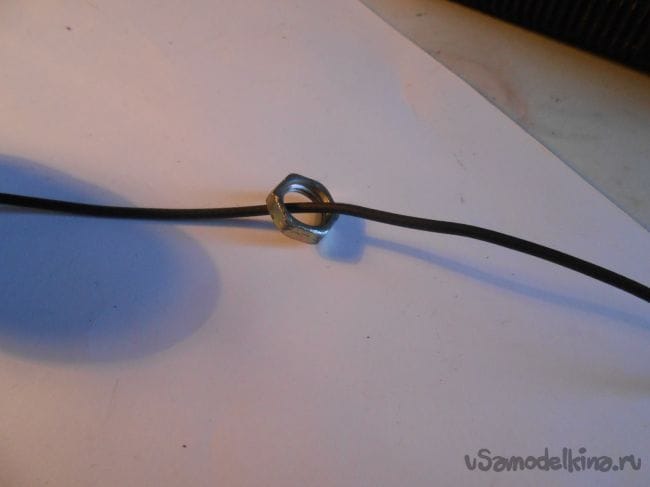

Оставшийся конец кабеля проводим через контргайку, которая ранее фиксировала держатель для лампочки.
Настольный микрофон из светильника и фонарика

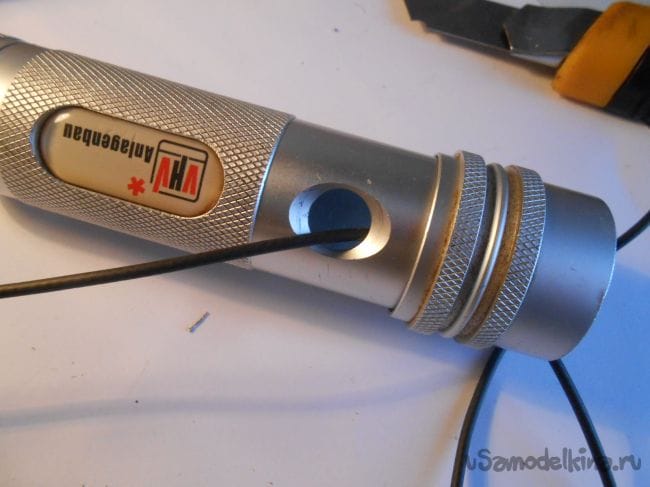

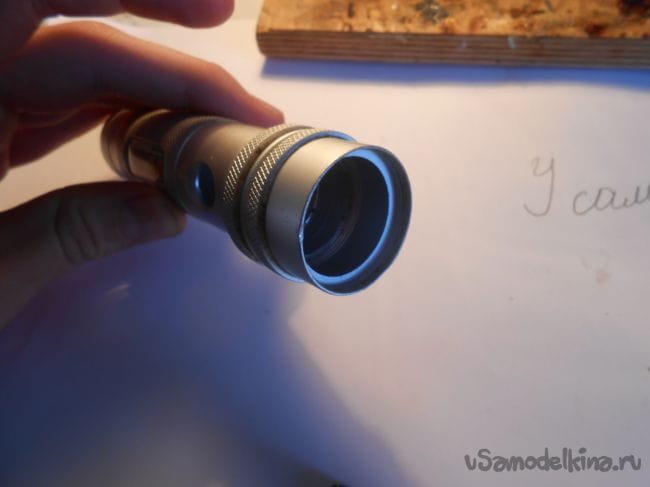

Далее продеваем кабель через отверстие в фонарике. Предварительно извлекаем из фонарика переднюю часть вместе с крышкой и матрицей светодиодов. Отверстие у меня уже было готовое, от выключателя.
Настольный микрофон из светильника и фонарика
Настольный микрофон из светильника и фонарика

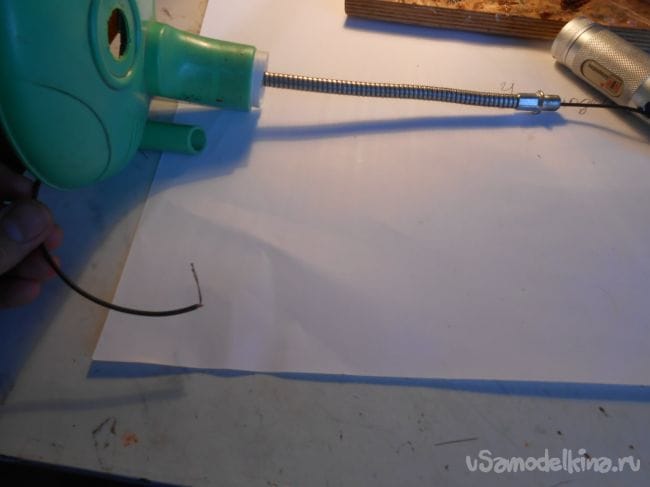

Так же продеваем кабель через гибкую трубку.
Настольный микрофон из светильника и фонарика

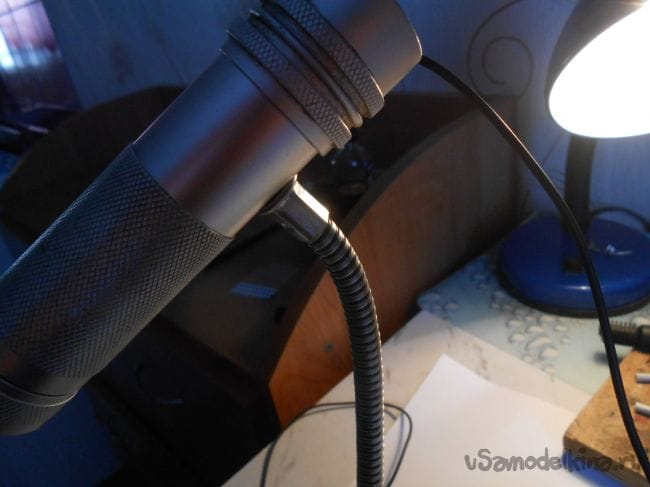

Фиксируем контргайкой корпус фонарика на гибкой трубке.
Настольный микрофон из светильника и фонарика

Вот что должно получиться.
Настольный микрофон из светильника и фонарика

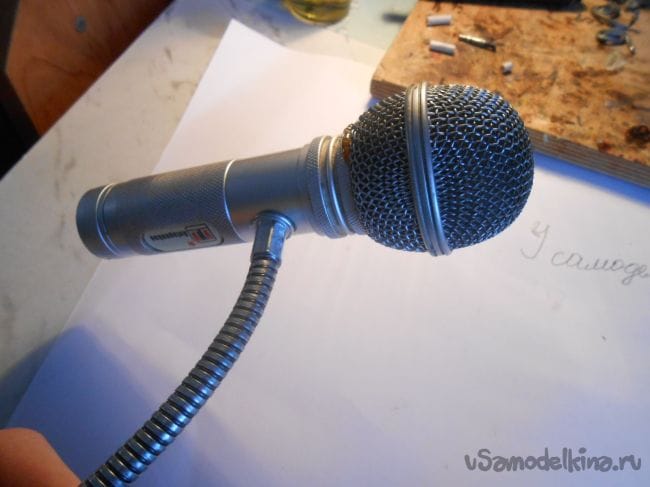

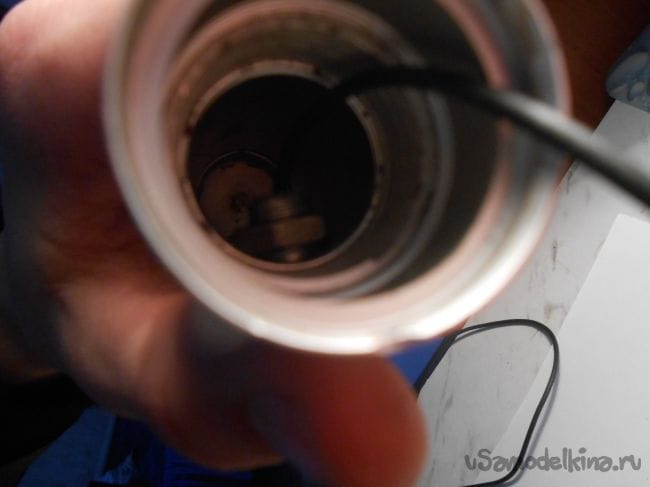

При помощи клея, вклеиваем ветрозащиту с микрофончиками к фонарику. Смотрится просто идеально.
Настольный микрофон из светильника и фонарика

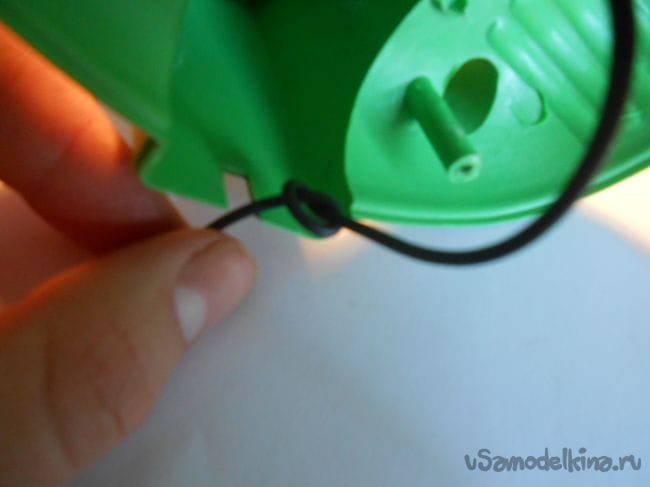

Делаем узелок. чтобы не вырвать кабель.
Настольный микрофон из светильника и фонарика

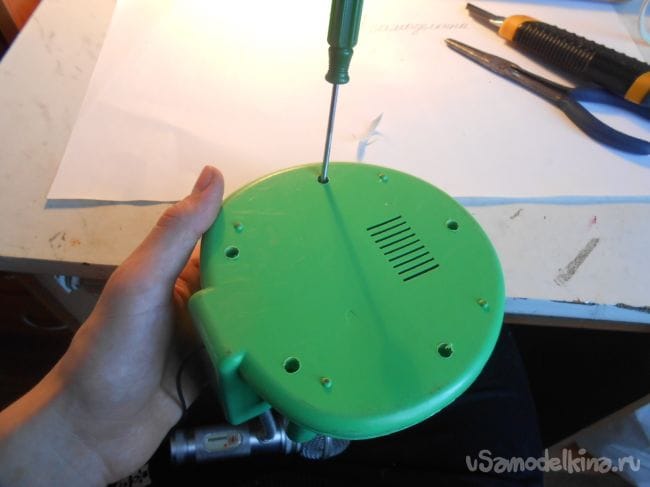

И закручиваем заднюю панель.
Настольный микрофон из светильника и фонарика

На втором конце кабеля оставляем теже три проводка, и лудим.
Настольный микрофон из светильника и фонарика

К мини-джеку припаиваем все три проводка. Оранжевый припаиваем на общий контакт, синий на любой оставшийся, зелёный тоже.
Настольный микрофон из светильника и фонарика

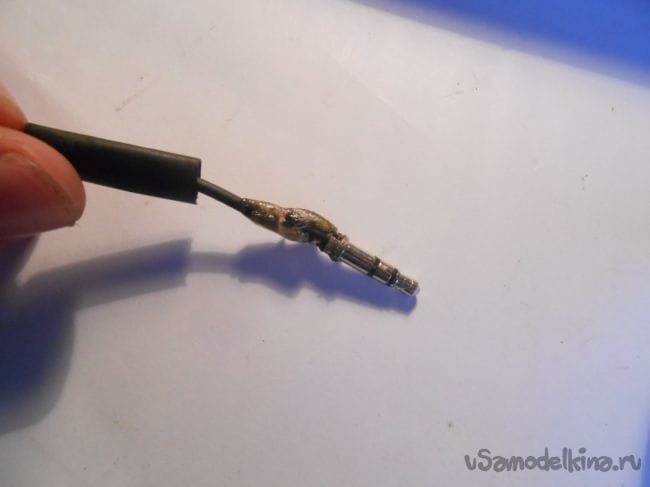

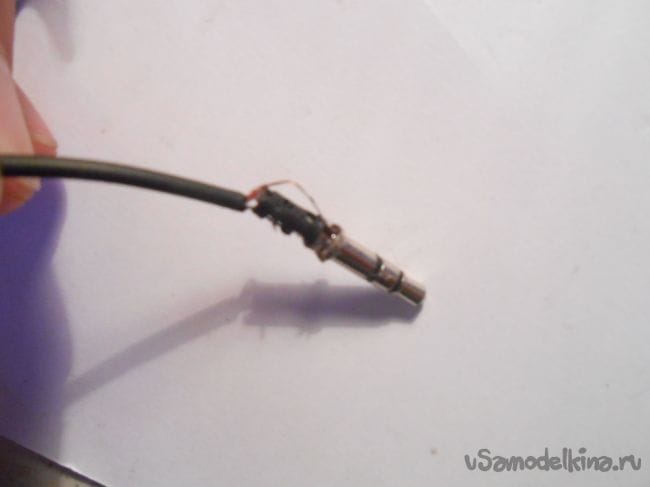

Изолируем термоклеем , тем же и упрочняем мини-джек.
Настольный микрофон из светильника и фонарика

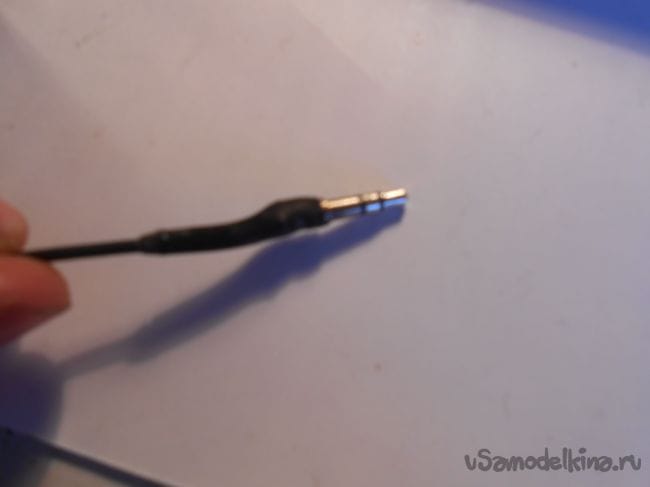

И на верх усаживаем небольшим отрезком термоусадочной трубки. В итоге получается хороший и прочный мини-джек.
Настольный микрофон из светильника и фонарика

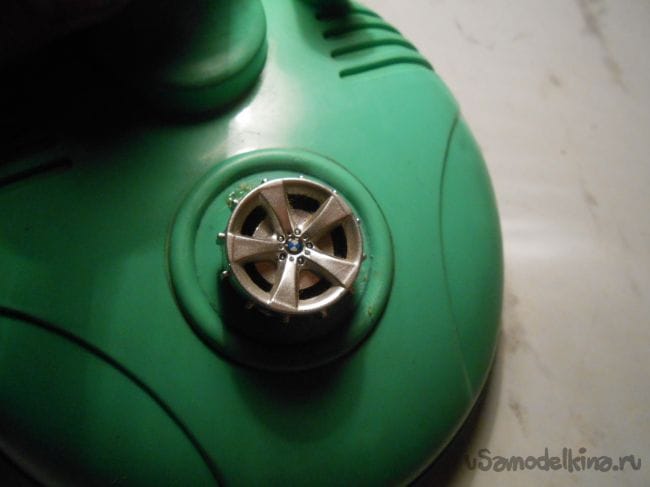

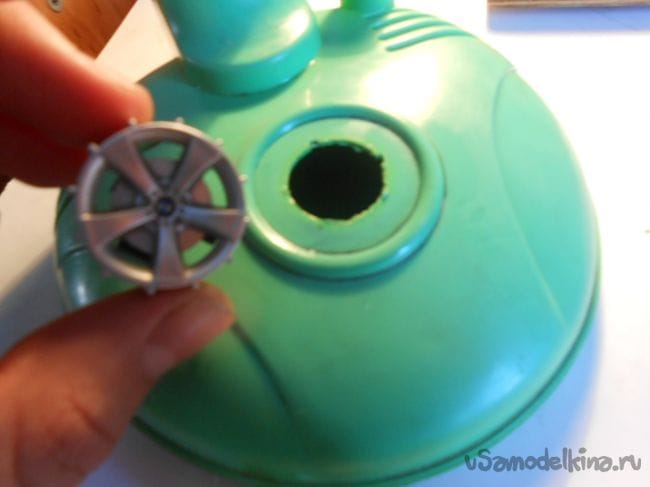

На корпусе светильника осталось вот такое "некрасивое" отверстие, которое я заделал при помощи колёсика от игрушечной машинки. Смотрится с виду просто ИЗУМИТЕЛЬНО.
Настольный микрофон из светильника и фонарика
Настольный микрофон из светильника и фонарика

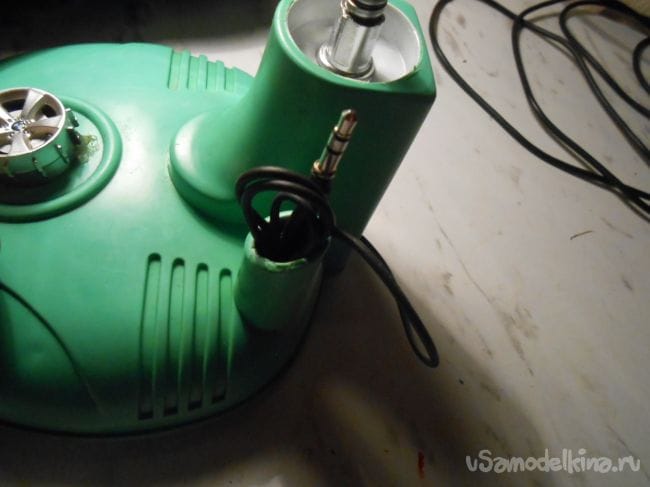

На нашем уже готовом настольном микрофоне уже есть подставка для ручки, куда мы будем складывать кабель. Это как бы не большой бонус.
Настольный микрофон из светильника и фонарика

Подключаем к компьютеру , в красный разъём на задней панели вашего системного блока, и тестируем.
Настольный микрофон из светильника и фонарика

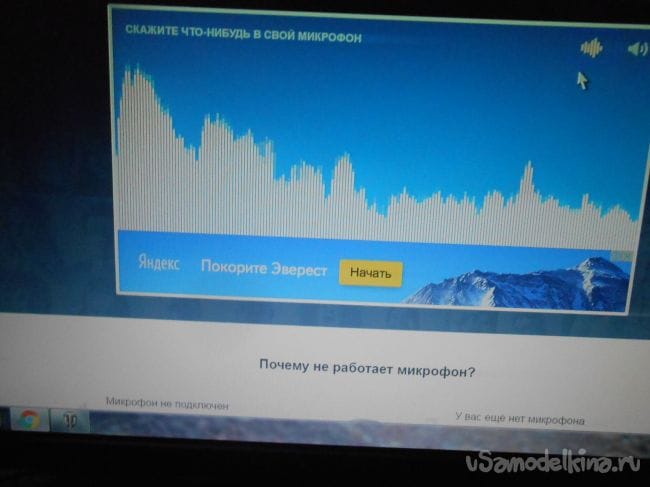

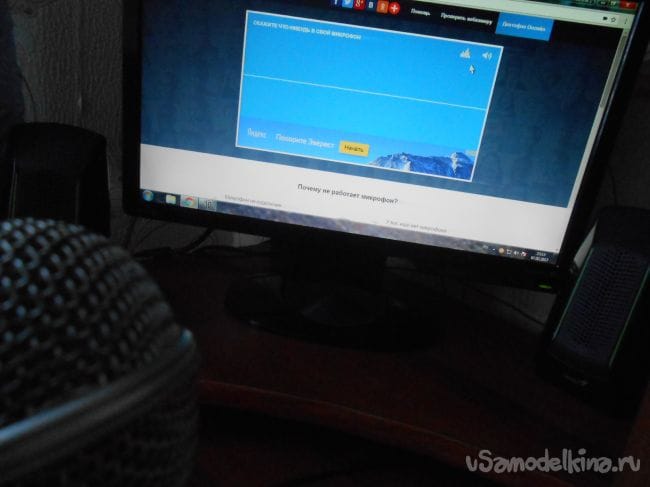

Вот на этом сайте можете протестировать микрофон, что я и сделал. Качество на мой взгляд отличное, и смотрится микрофон как "ФИРМЕННЫЙ". Очень удобно играть в игры и общаться по скайпу.
Настольный микрофон из светильника и фонарика
Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
