Годный усилитель из хлама


Здравствуйте. У каждого дома наверняка либо валяется где-нибудь в кладовке, на антресоли, либо просто стоит без дела то что нам понадобится для следующей самоделки. А именно: DVD - плеер и какой нибудь бумбокс/магнитофон. Вот из них-то мы и смастерим вполне функциональный усилитель.


Для этого понадобится:

DVD-плеер
Усилитель из старого бумбокса или магнитофона или любой другой УНЧ (самодельный например)
6-и пиновый двухпозиционный переключатель (у меня тумблер)
Сетевой выключатель 220 v (В большинстве двд уже имеется)

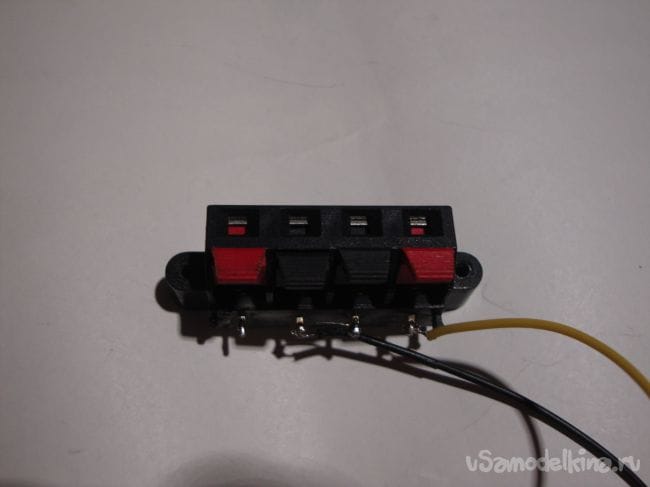

Колодка для подключения акустики
Паяльник с принадлежностями
Монтажный провод
Дрель
Dremel или аналогичный инструмент для кромсания
Мультиметр
И прочие отвертки-кусачки-стрипперы-скальпели...

Итак, приступим.

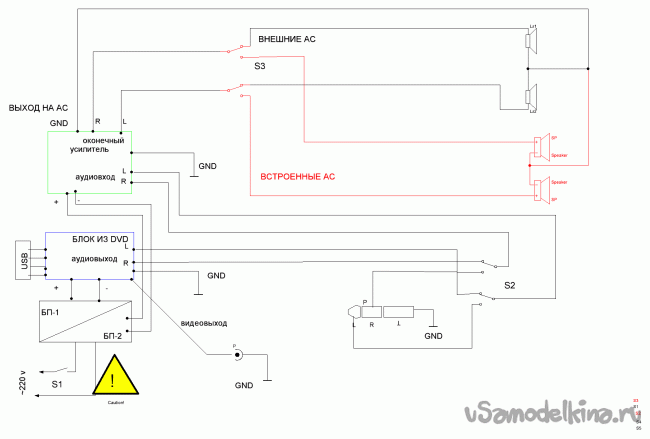

Так как у всех разные аппараты то конкретной схемы и компоновки не имеет смысла приводить , поэтому Я набросал блок-схему , по которой легко понять что и куда .

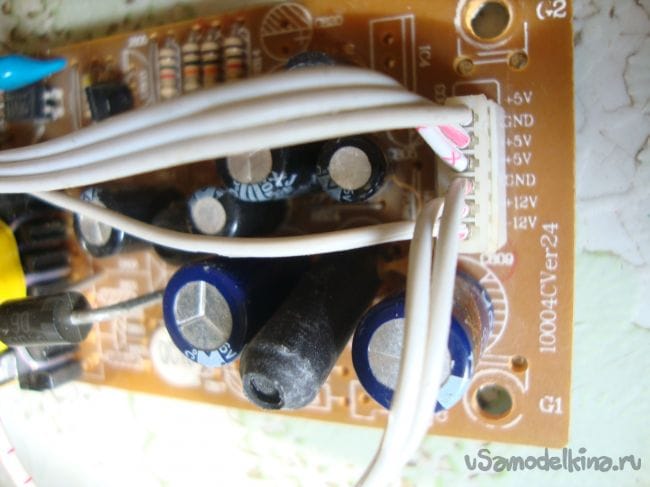

Немного поясню: Два БП нужны если Вы собираете мощный усилитель, в этом случае БП от DVD не осилит нагрузку, ну а если мощность как в моем случае не превышает 15 Вт, то питальник от DVD вполне справится, взять с него напряжение очень просто: чаще всего на выходной колодке все напряжения подписаны:

Просто подпаиваю к нужным +12 и GND и всё. Ну или вызвонить мультиметром.
Однако, если при увеличении громкости звук искажается, то лучше блок усилителя запитать отдельно .

Далее: красным на схеме выделен вариант с внутренними динамиками, если позволяет размер корпуса и есть желание, то родные динамики от бумбокса размещаются внутри, а чтобы вывести звук на внешние АС нужно установить дополнительный переключатель S3. Если же это не нужно, то выделенное красным цветом можно игнорировать. Вот, кстати, вариант со встроенными динамиками в корпусе от видеомагнитофона, но он мне не понравился, звук как из утюга.

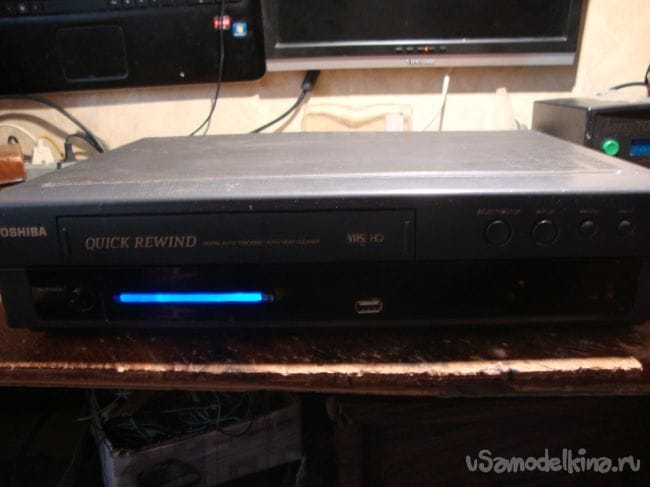

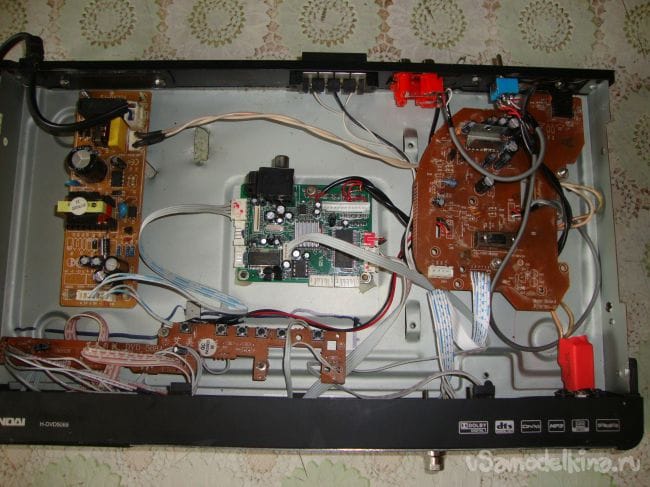

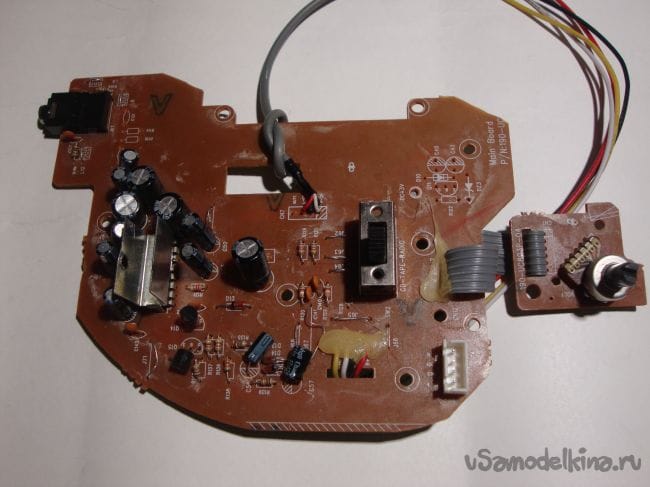

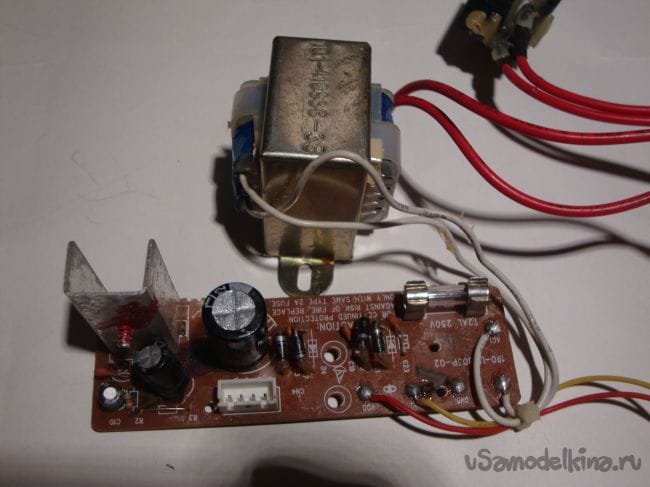

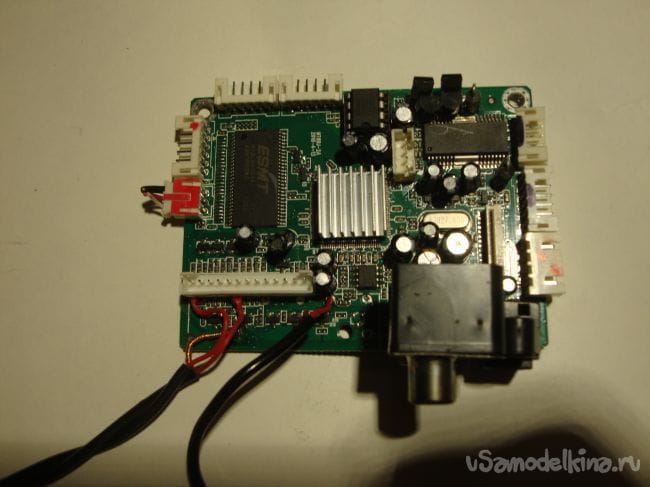

Продолжаем. Теперь разбираем и аккуратно извлекаем внутренности из наших подопытных и раскладываем на столе


Выбрасываем ненужный DVD-привод, на его место встанет усилитель.

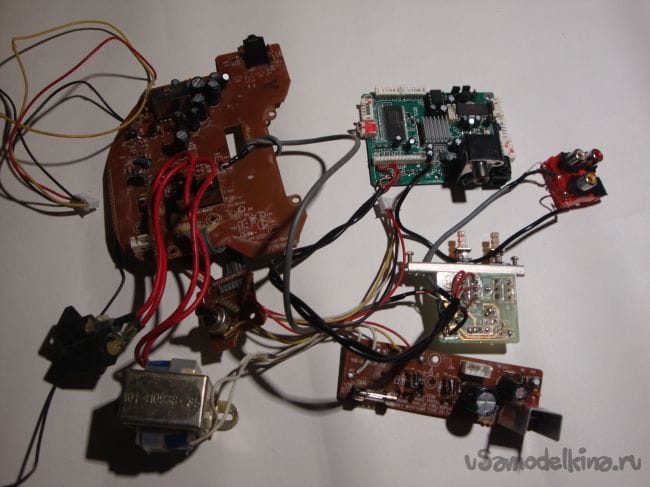

Приступаем к сборке. Для начала прикинем, как все это будет располагаться в корпусе и сверлим-режем нужные отверстия, затем на коленке спаиваем согласно схеме всё в кучу, как на фото выше, еще раз прикидываем:

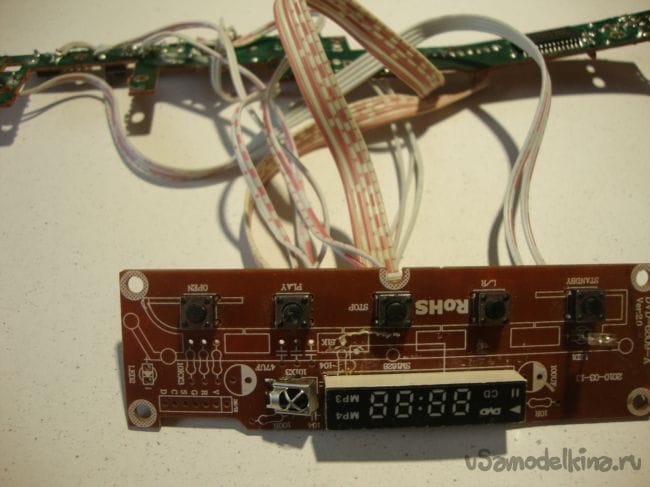

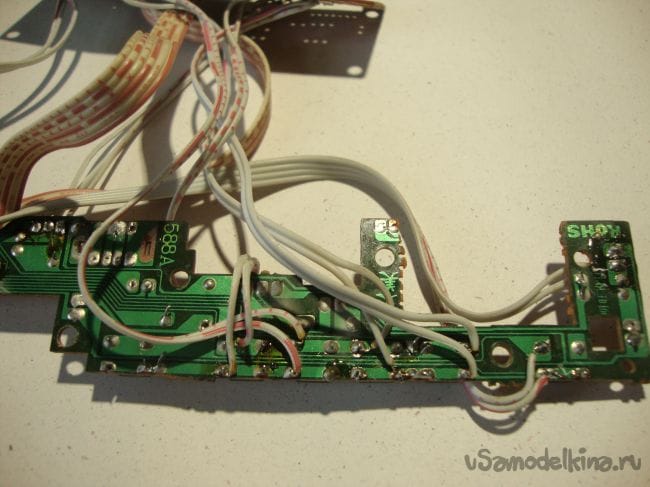

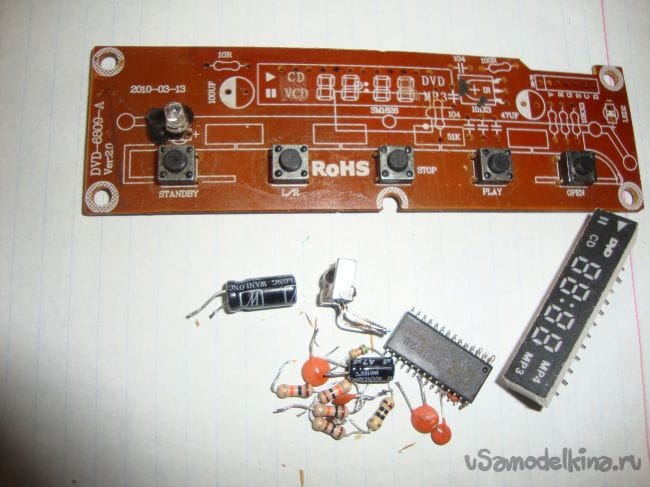

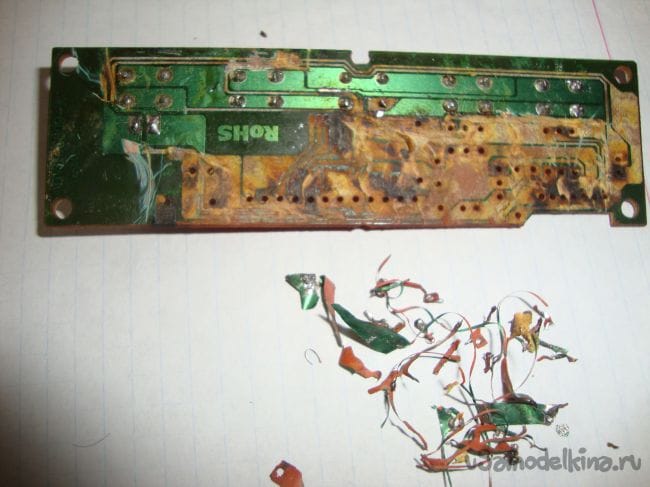

Несколько нюансов: так как корпус у меня неродной то чтобы вывести управление на лицевую панель мне пришлось прибегнуть к вот такому варварскому методу: Панель с кнопками и индикатором от рабочего двд Я упрятал внутрь корпуса, и при помощи шлейфа проводов припаял к имеющимся кнопкам удлинители, так-же выпаял индикатор и на шлейф-удлинитель воткнул его куда надо. Для этого удалил все ненужные радиоэлементы и фольгу, оставил только кнопки и светодиод

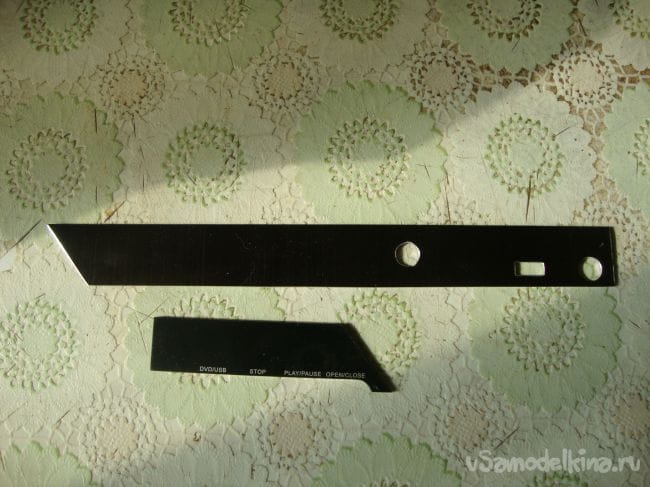

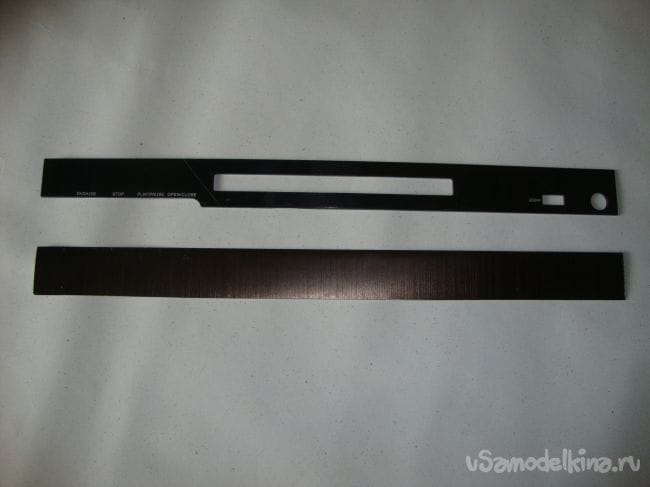

Ну а если Вы будете собирать в родном корпусе,то такие извращения Вам не понадобятся. Просто оставьте все на штатных местах. Далее облагородим корпус. Так как от выброшенного привода осталась щель, то это не комильфо. Мне попалась на глаза алюминиевая верхняя крышка от ноутбука. То что надо! Снимаю с корпуса декоративную накладку со щелью и из этих двух компонентов делаю симпатичную, как мне кажется мордаху:

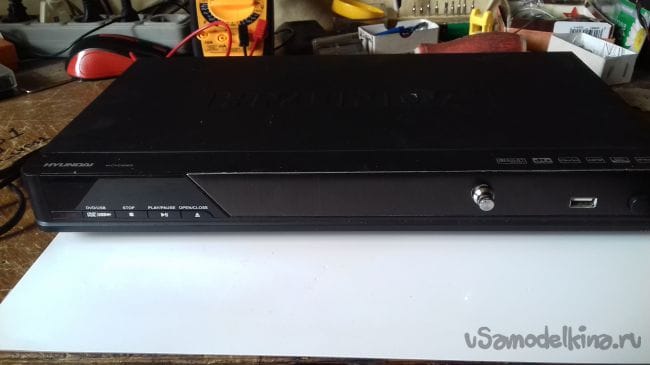

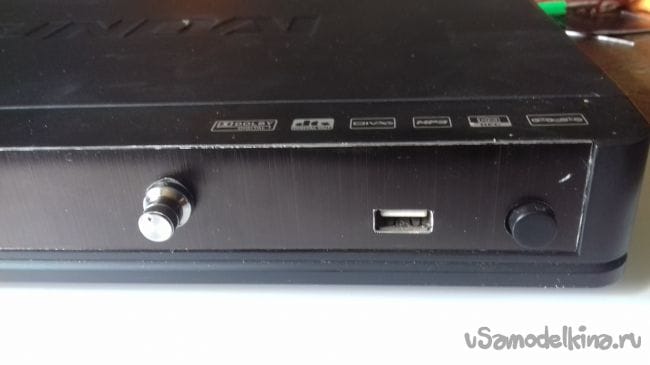

Далее: так как двд-юк был караочный то осталась дырка от входа микрофона, куда замечательно встал сетевой выключатель. Рядом на штатном месте расположился USB-вход. Под регулятор громкости отверстие просверлил новое.

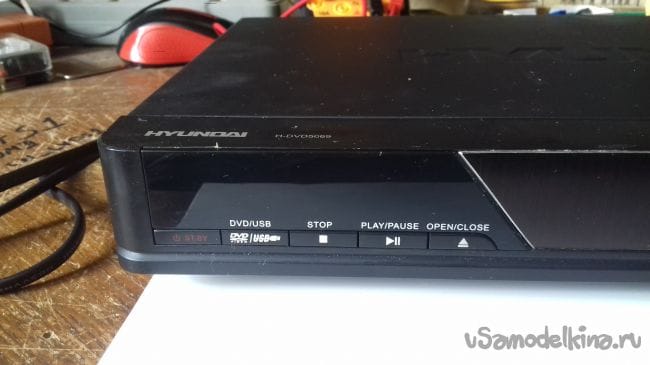

В левой части ничего не менял просто отрезал кусочек старой облицовки и там и оставил

Дальше: в задней части осталось как-то слишком много отверстий

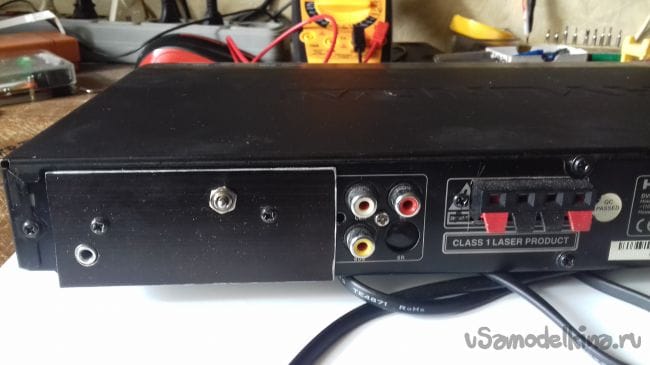

Закроем их той-же алюминиевой пластиной, а так-же вырежем отверстия под тумблер, выход наушников и колодку подключения АС:

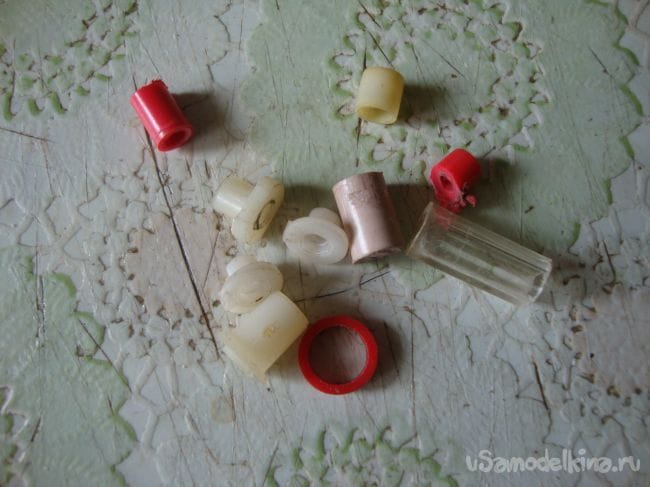

Просверливаем необходимые отверстия для крепления плат внутри корпуса. Помним что корпус металлический, а потому чтобы ничего не закоротить поднимаем платы на диэлектрических ножках-шайбах, можно самодельных нарезанных из чего попало, например фломастера.

Прикручиваем всё по местам и еще раз пробегаемся по соединениям на предмет правильности сборки и не отвалилось ли чего во время монтажа. При необходимости красим и собираем окончательно.

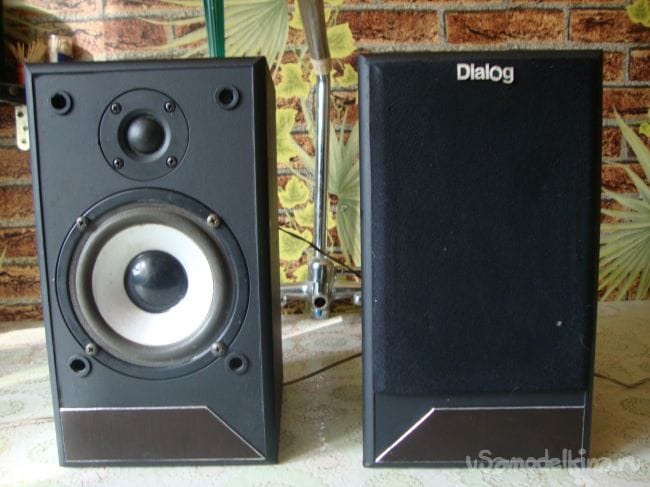

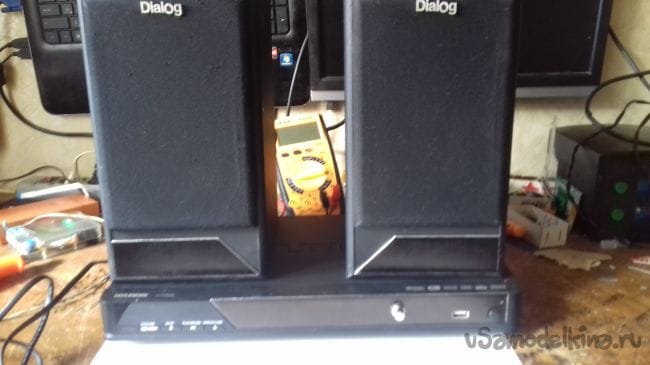

И видим что диалоговские полочники с выдранным усилителем и дырьями вместо него ну никак не вписываются в общую компоновку. Ну что-ж, у нас еще осталось много крышки от ноута.

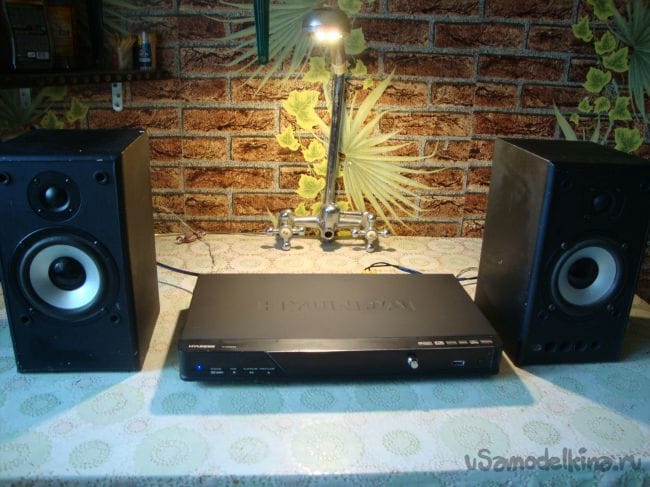

Вот так будет лучше! Ну вот, собственно и всё, всем удачи!
