Привет друзья самодельщики!
Сегодня мы соберем простой и эффективный преобразователь для светодиодной ленты питающийся от батарейки, начнём!
ДЕТАЛИ

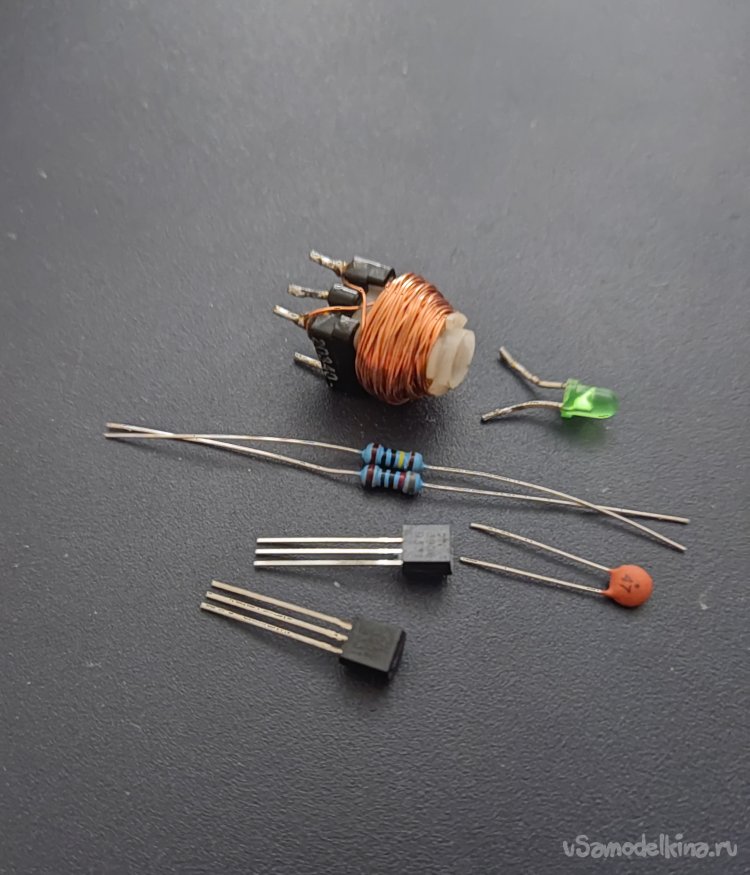

Первым делом мы рассмотрим детали которые нам понадобятся для сборки преобразователя
Вот они:
| ТРАНЗИСТОР NPN | ТРАНЗИСТОР PNP |
| КОНДЕНСАТОР 47pF | ДРОССЕЛЬ +-200uH |
| РЕЗИСТОР 1кОм | РЕЗИСТОР 1МОм |

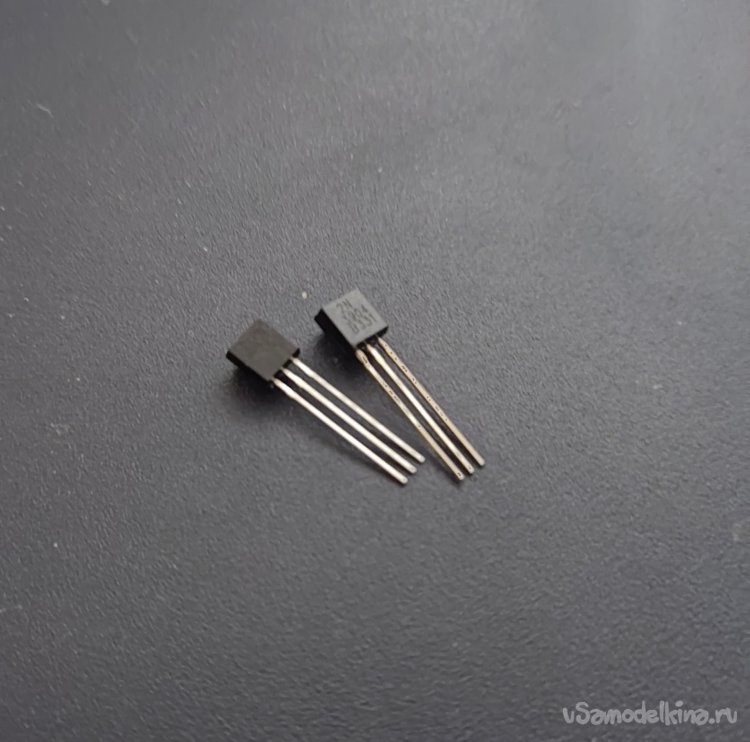

Транзисторы подойдут любые с коэффициентом усиления (hFe) от 50. Я взял комплементарную пару из 2n3904 и 2n3906 у которых схожие характеристики но разный тип проводимости

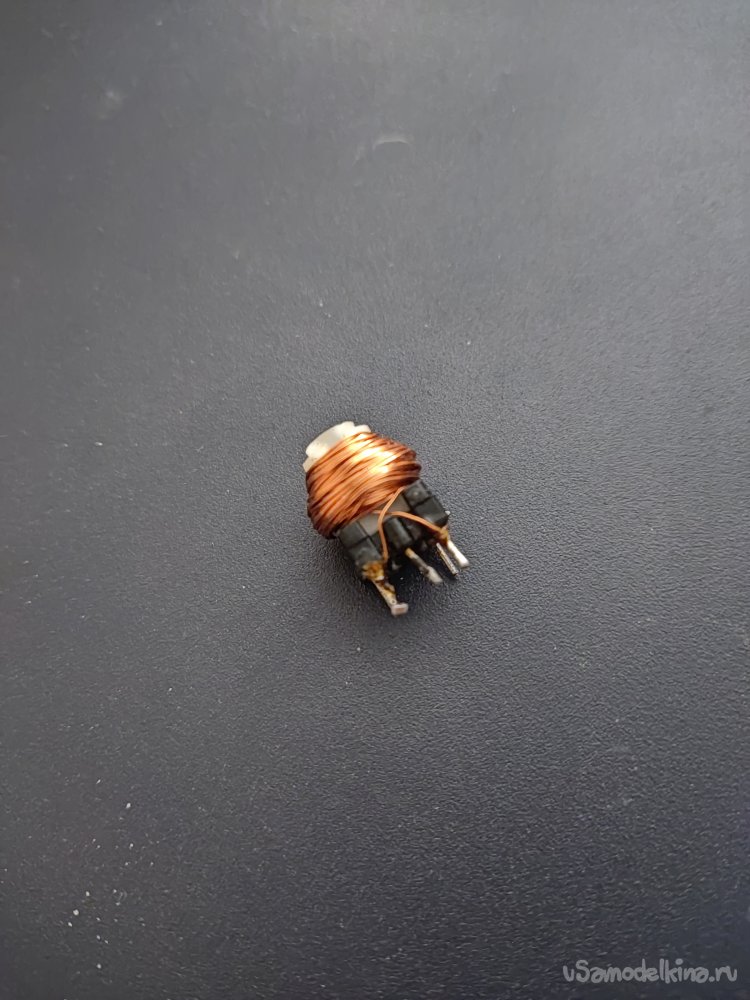

Дроссель или катушку индуктивности я взял из радиоприёмника, внутри него есть феррит, его положение можно регулировать, тем самым менять значение индуктивности, это очень помогает в настройке приемника, я намотал на него много витков тонкого провода, количество не считал, Из-за его свойств а именно индукции будет повышаться напряжение

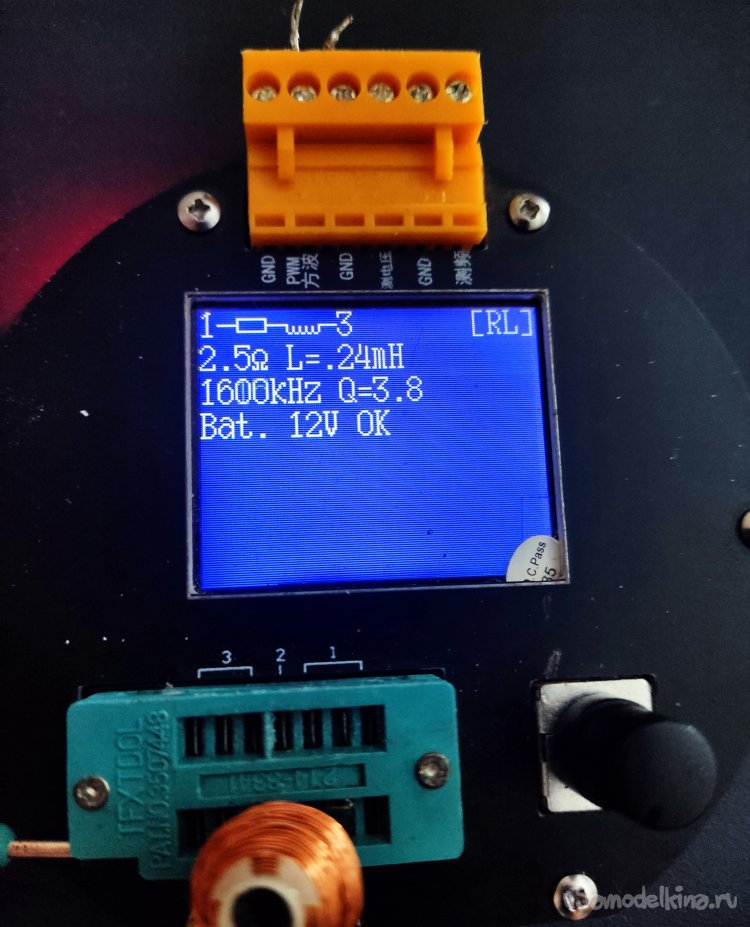

Вот его характеристики:
Индуктивность может отклоняться, у меня например 240uH, но советую ближе к 200uH
Хотя при дальнейших тестах я обнаружил что и даже дроссель на 2mH подойдёт, ещё от дросселя зависит частота
СБОРКА
Когда у нас есть всё для сборки то можно собирать, но нам нужна схема по которой мы будем собирать, логично

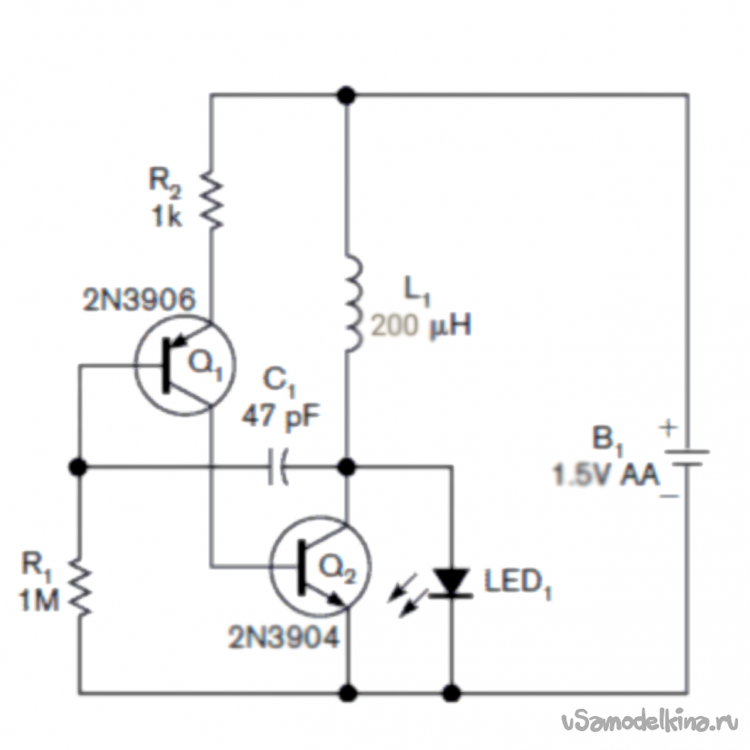

Вот она:
Не будем рассматривать каждый спаянный элемент, спаяем всё за несколько секунд

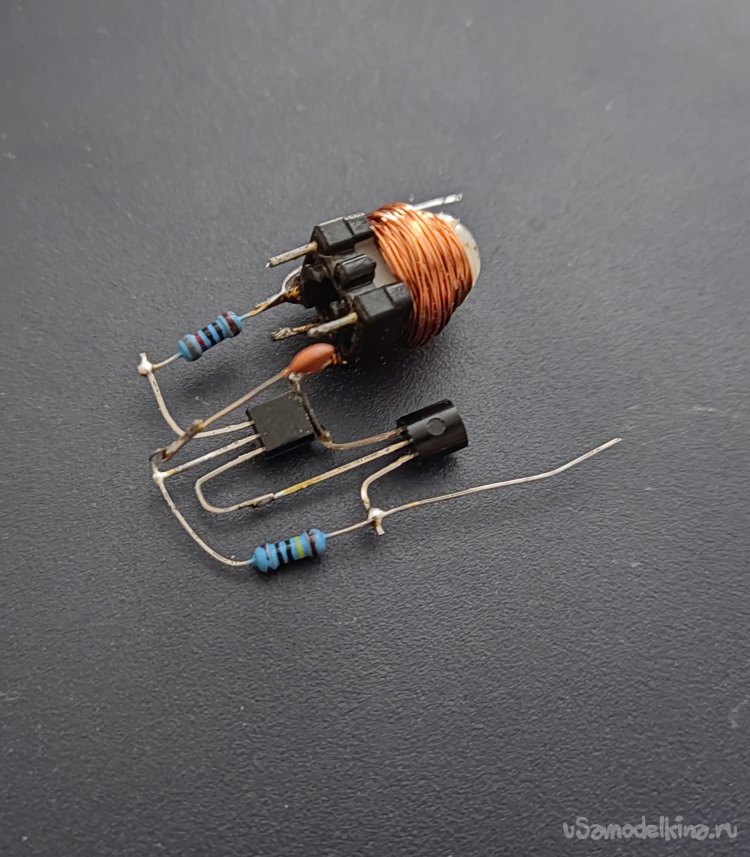

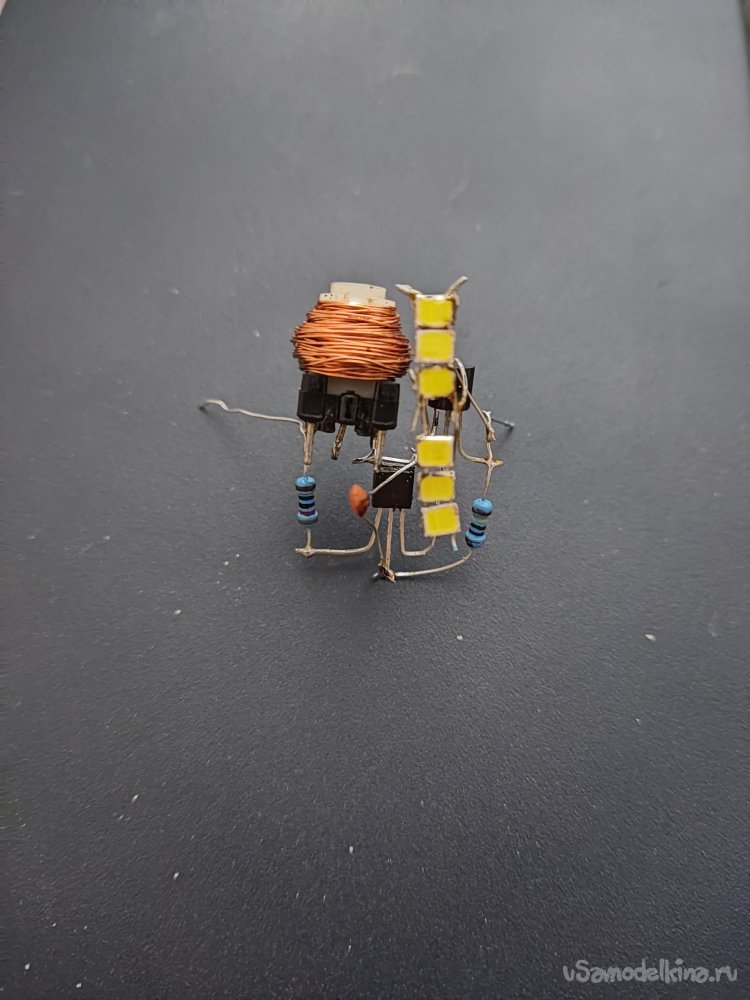

Спаял я всё за несколько секунд, всё практически готово, 2 вывода оставил, они будут для питания. А теперь нам нужны сами светодиоды, я параллельно соединил 6 светодиодов SMD, их я вырвал с потрохами из светодиодной лампы на 20 ватт 220 вольт 125mA, не волнуйтесь она была сломана, я её уже сломал
Всё окончательно готово для работы, батареек у меня не нашлось, это вообще прошлый век, кто вообще ими пользуется? 21 век, я пользуюсь только аккумуляторами, как современный человек, или лабораторным блоком питания, выставляем 1,5 вольта и подключаем наш преобразователь

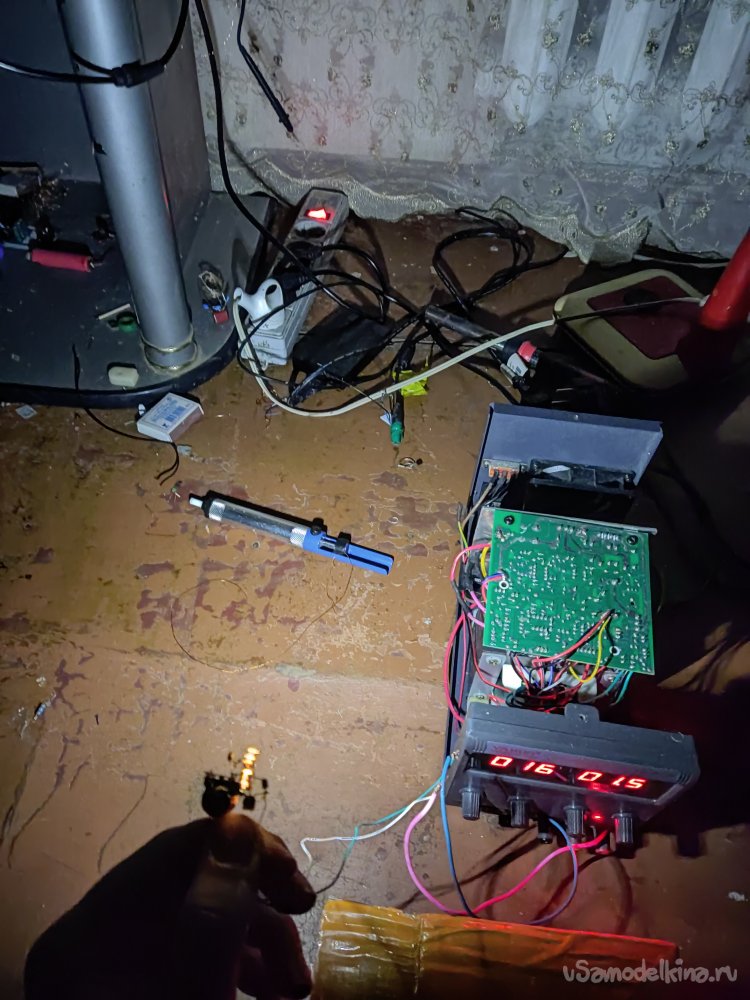

Как мы видим всё отлично работает, но кто то скажет что это вообще фотошоп и я обманщик и вор, поэтому отключим свет
Очень ярко, Теперь мы можем найти выход из этого подвала в котором держат нас китайцы на границе с Китаем, как тебе такое касперский антивирус?

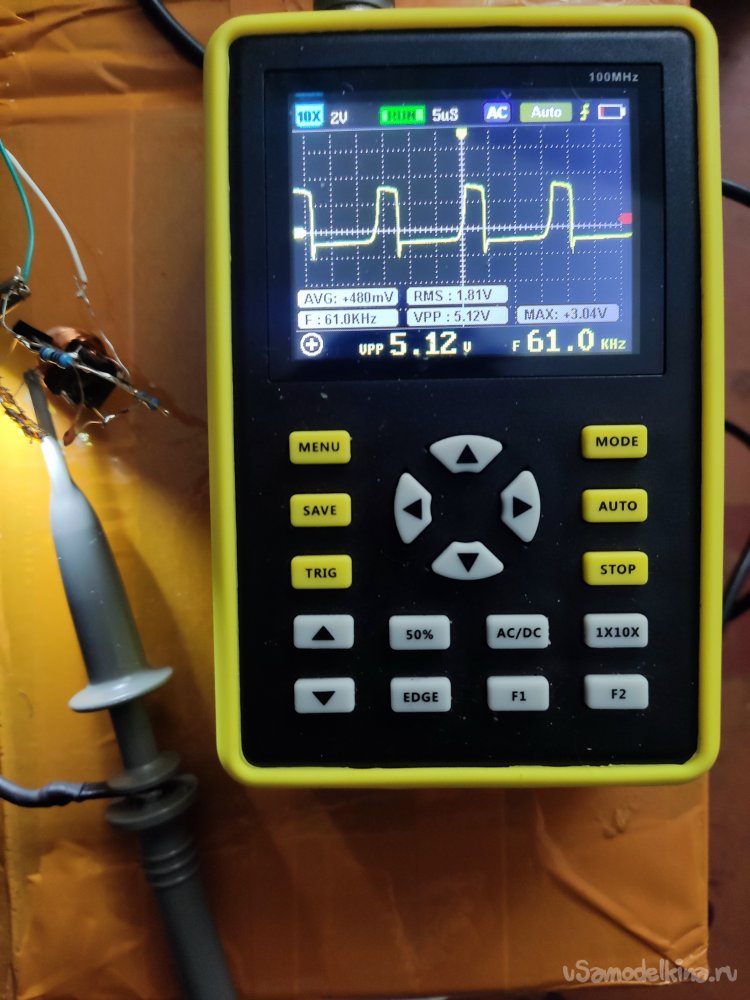

Теперь посмотрим импульсы осциллографом
Очень прямоугольный меандр +1000 social credit
Частота работы около 60кГц, а напряжение 3 вольта, чего нам достаточно для питания светодиодов, на самом деле это падение напряжение, мы можем питать и 12 вольтовый светодиод, шутка, матрицу конечно, таких светодиодов не бывает. Ещё лучше будет добавить конденсатор, увеличиться яркость, хотя на самом деле это из-за нашего зрения, так как частота преобразователя 60 кГц и соответственно светодиоды мерцают с такой частотой, а Из-за конденсатора свечение будет постоянным.

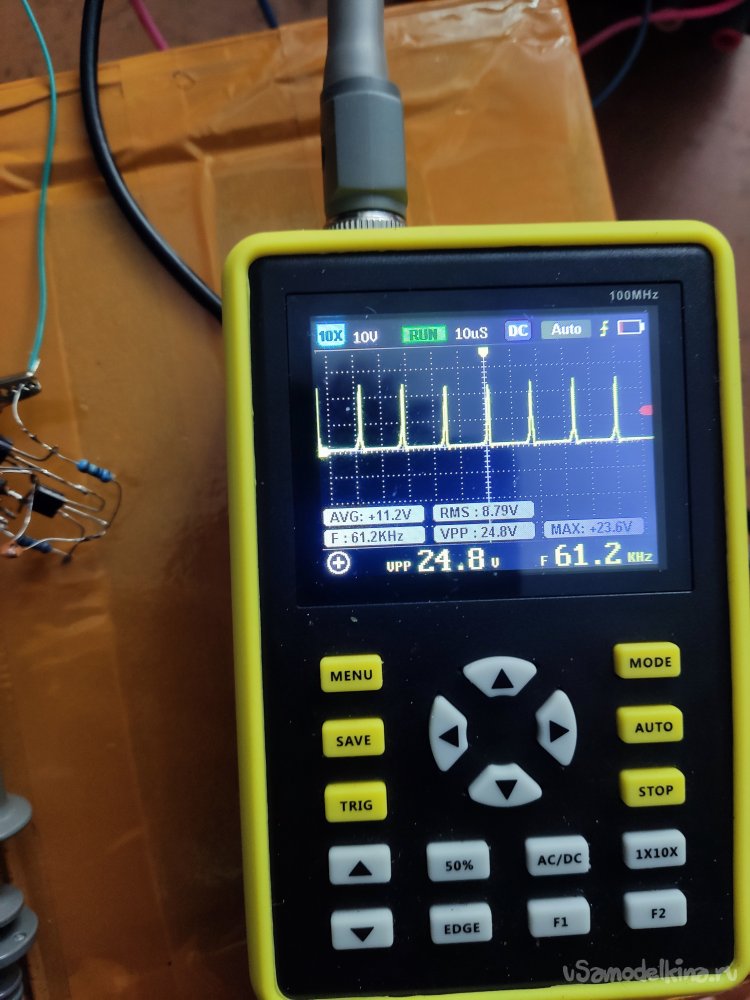

Вот кстати сигнал без подключенных светодиодов:
Как мы видим можно подключать и матрицу и ленту, напряжение можно увеличить но транзисторы всего на 40 вольт и будет пробой

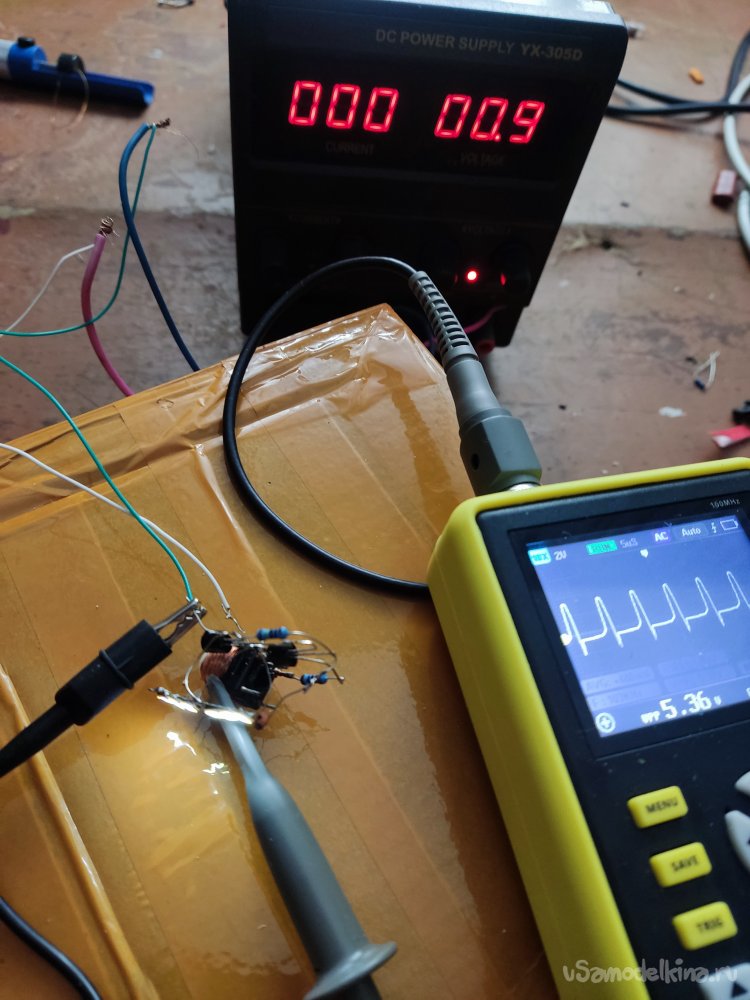

Минимальное напряжение при которых светодиоды светятся это 0,9 вольта, и мы создали вечный двигатель который потребляет 0 × 0,9 = 0 ватт

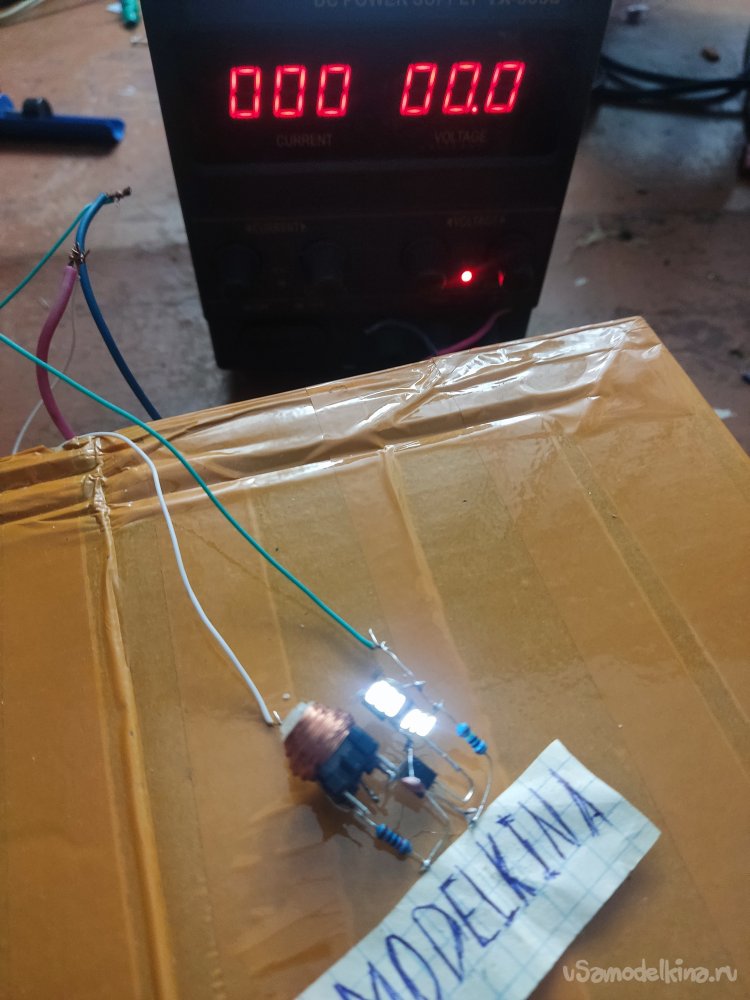

Но я пошёл дальше и теперь нам не нужен даже источник питания, теперь преобразователь питается от 0 вольт
Конечно же это был сарказм, это просто грешки блока питания
Но преобразователь работает и при 0,7 вольта

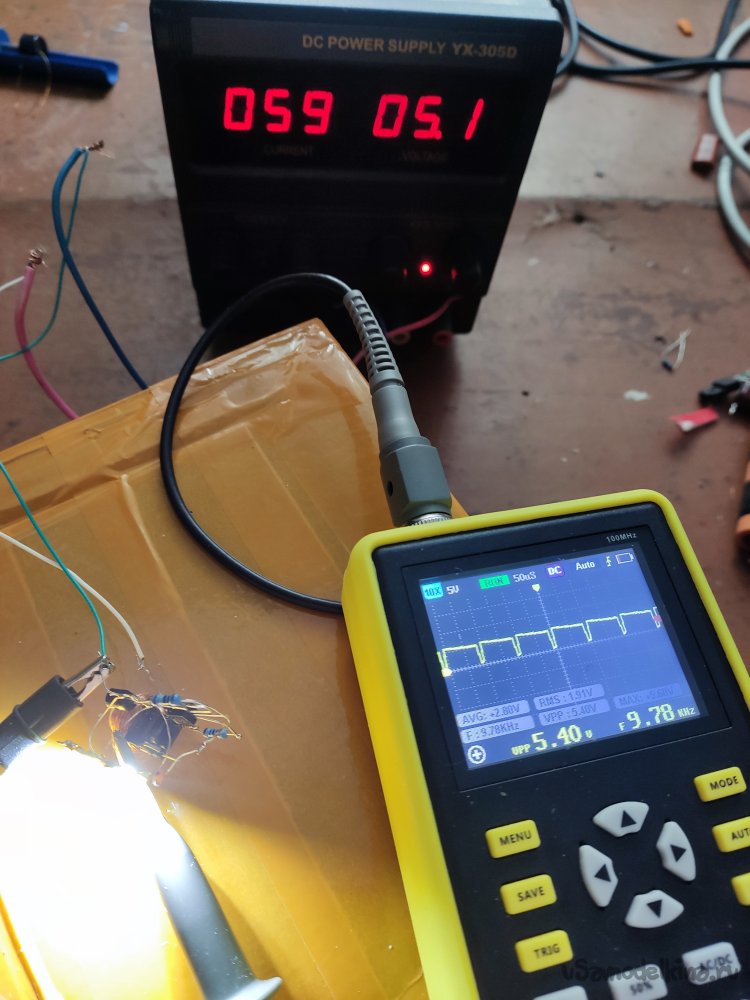

Теперь проверим на преобразователь "высоковольтность", всё работает нормально до 6 вольт, после 6 вольт ток резко возрастает и светодиоды начинают мерцать
Частота уменьшилась до 10кГц, а скважность теперь 90% она ещё зависит от резистора R2
Вы спросите зачем это нужно? А я скажу для вечного фонаря на ионисторе, мне как раз для этого он нужен, но ещё нужно поставить резистор на 20Ом для ограничения тока
Но а на этом всё, если вам понравилась статья оцените, если нет то тоже оцените, но напишите что вам не понравилось, а я с вами прощаюсь, пока!
