    Простой преобразователь для светодиода из всего 2-3 деталей своими руками

    Привет друзья!

    Сегодня мы соберем а также рассмотрим самый простой преобразователь для светодиода, начнём.


    ДЕТАЛИ

    Для начала нам нужны сами детали для сборки преобразователя, вот они:

    ТРАНЗИСТОРРЕЗИСТОР (НЕ ОБЯЗАТЕЛЬНО)
    СЕРДЕЧНИК ДЛЯ НАМОТКИ ОБМОТОК


    Для начала рассмотрим транзистор

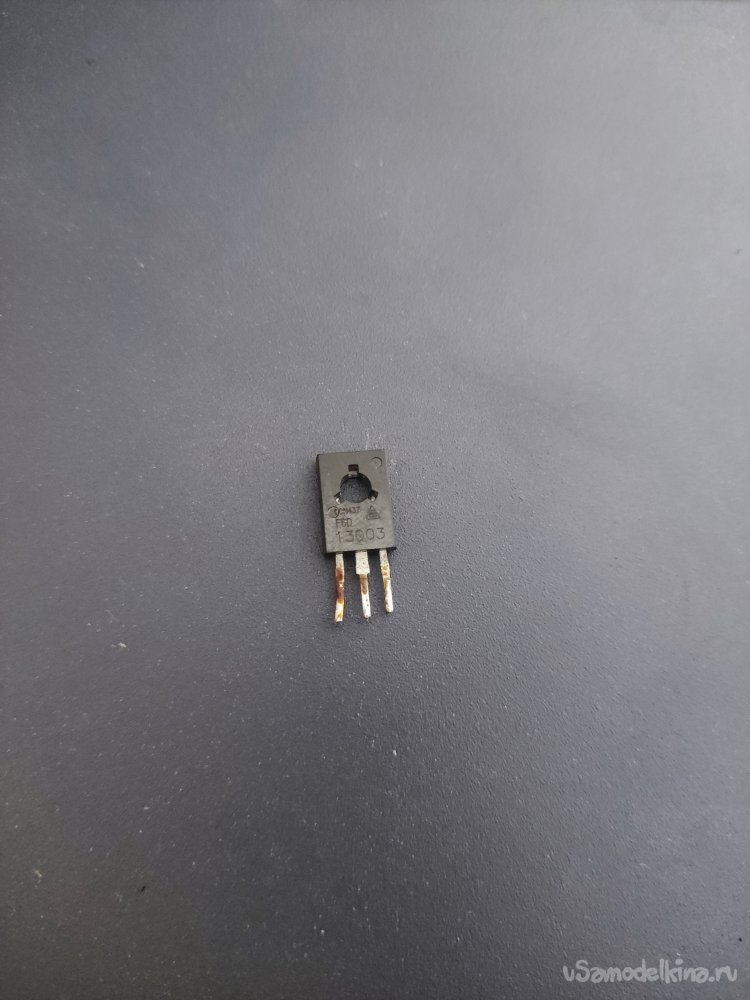

    Я использовал биполярный транзистор NPN структуры MJE13003, этот транзистор очень распространен, я его вытащил из люминесцентной лампы экономки


    Вторым нам нужен сердечник с обмотками

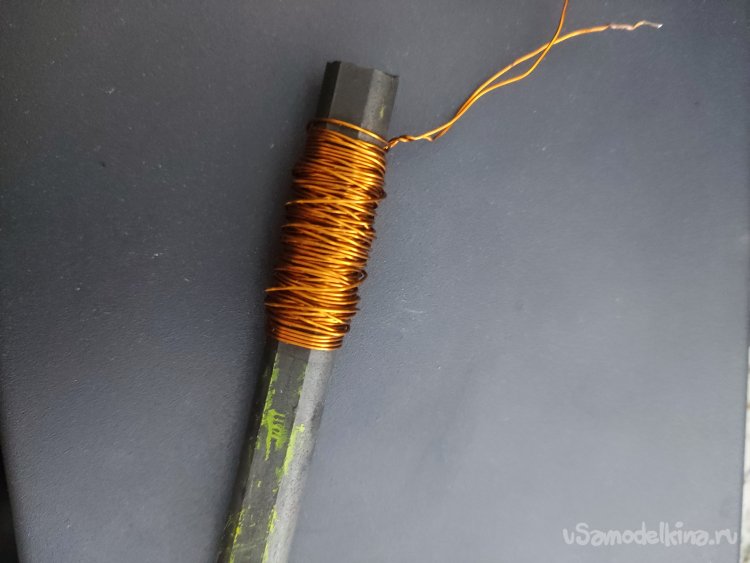

    Вторичная обмотка содержит около 100 витков, я намотал толстым проводом чтобы было видно, но лучше намотать тонким проводом

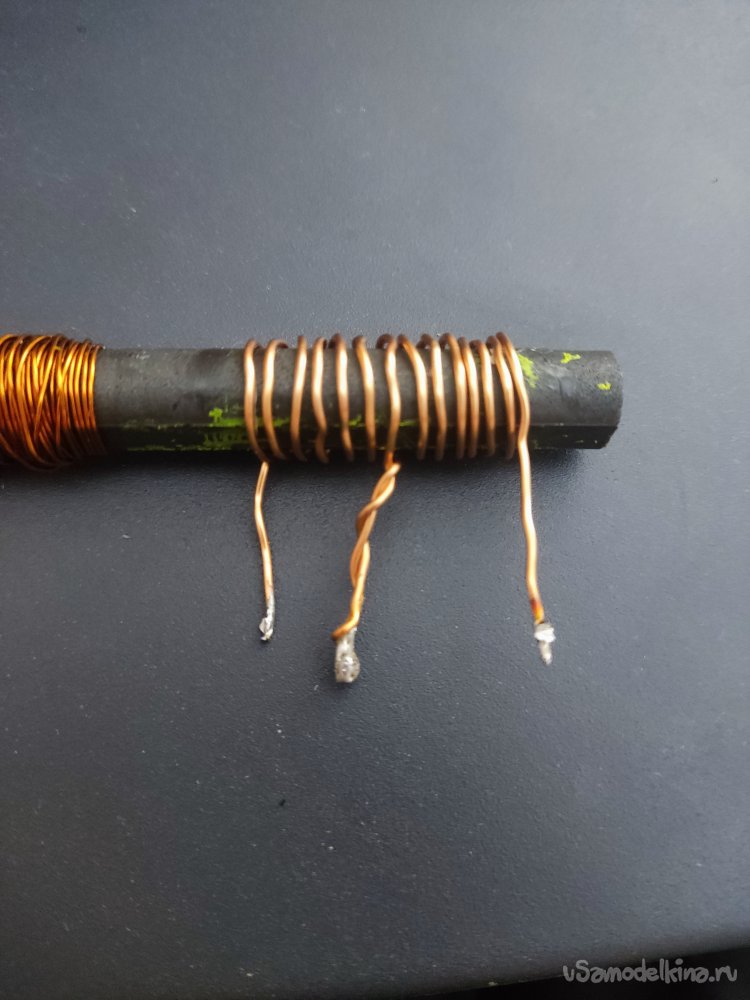

    Теперь нам нужно намотать первичную обмотку, я намотал 12 витков с отводом от середины, но лучше намотать 30 витков, тоже с отводом от середины

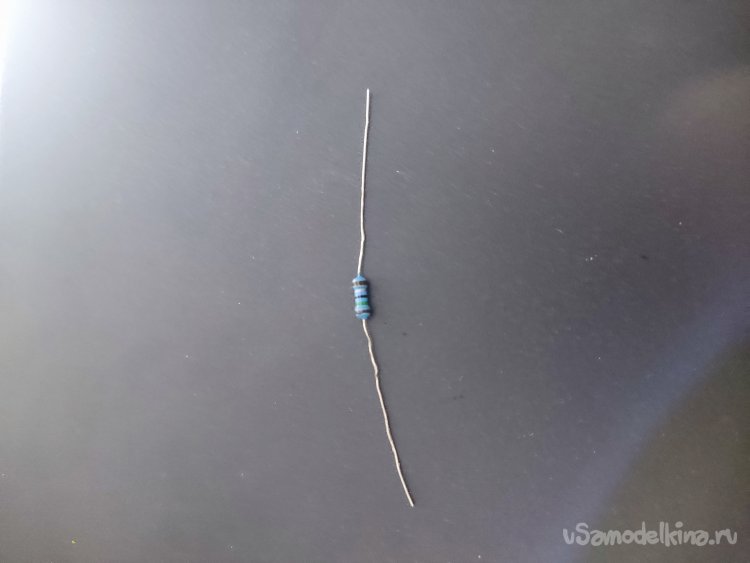

    Следующий у нас резистор, он не всегда нужен, особенно когда у вас большой коэффициент усиления (hFe) я бы мог его вообще не использовать потому что у моего транзистора коэффициент усиления всего 15, но использовал резистор на 5 Ом для наглядности, вы можете сами его подобрать, если у вас hFe 100 то резистор на 50 Ом, в счёт надо брать напряжение питания, в моëм случае от 0,6 вольт всё работает отлично


    СБОРКА

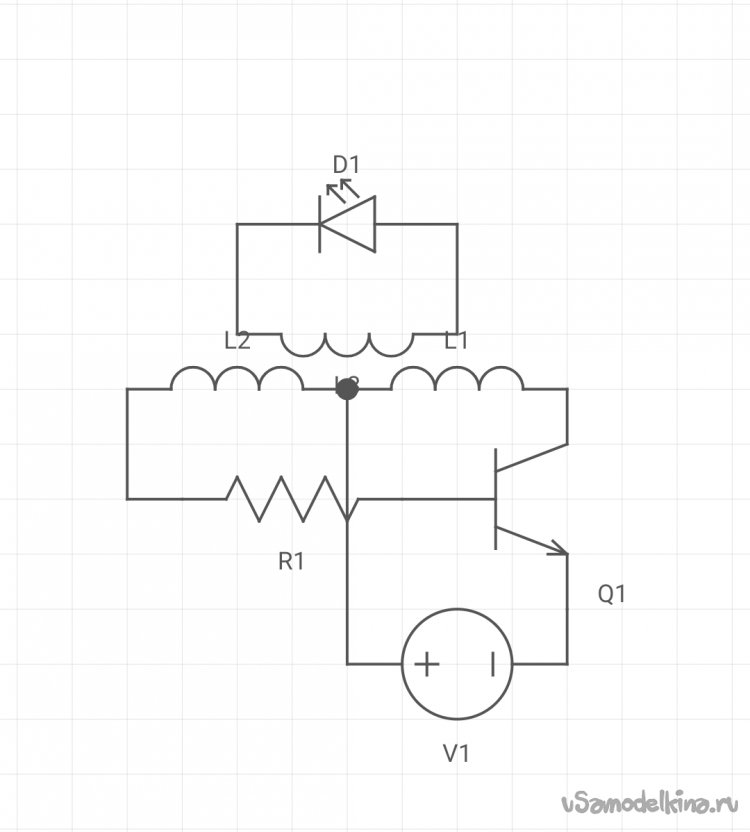

    Всё нужное для сборки у нас есть, теперь можно перейти к самой сборке, для этого нам нужна схема по которой мы будем всё собирать

    Вот она:

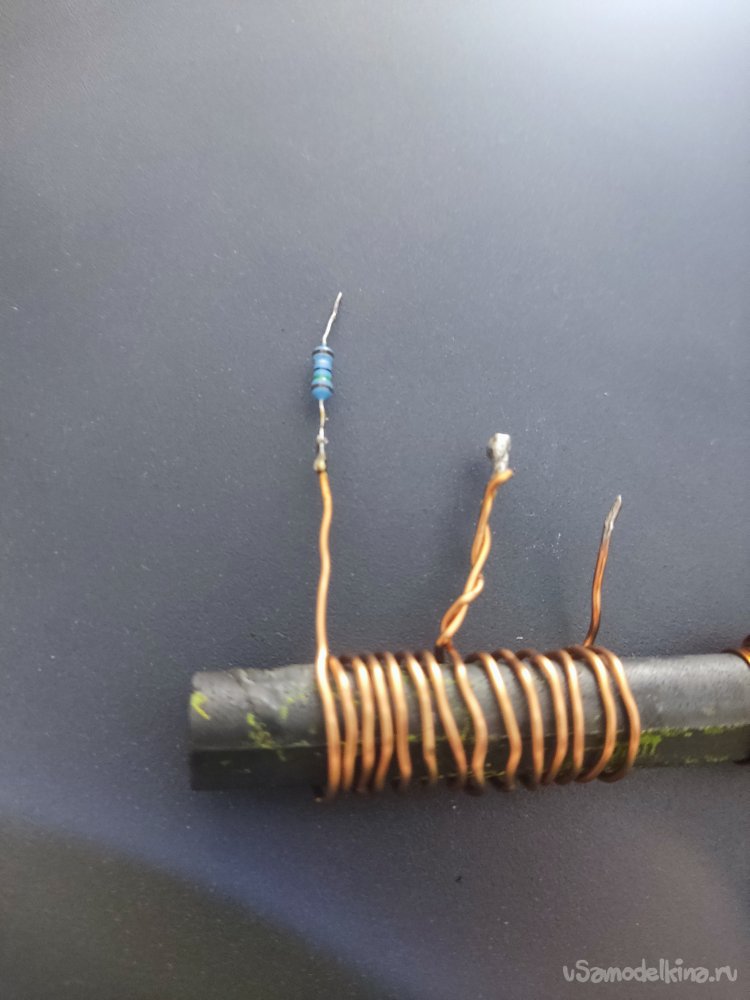

    На один из крайних выводов первичной обмотки припаиваем резистор

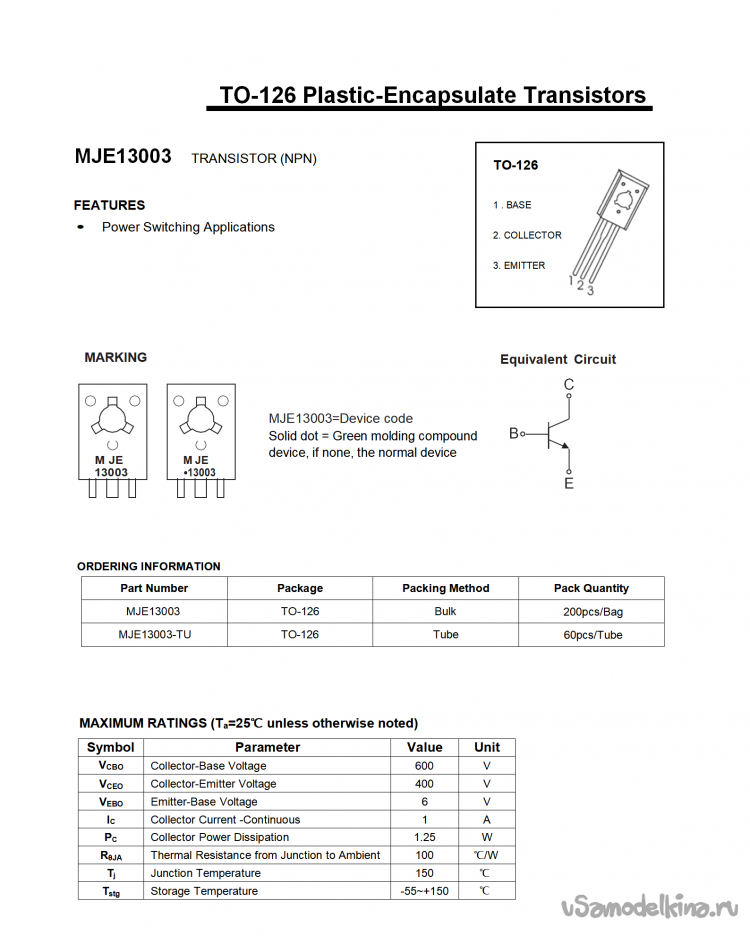

    На оставшийся вывод резистора припаиваем базу транзистора, для этого нам нужно узнать распиновку транзистора MJE13003

    Вот она:

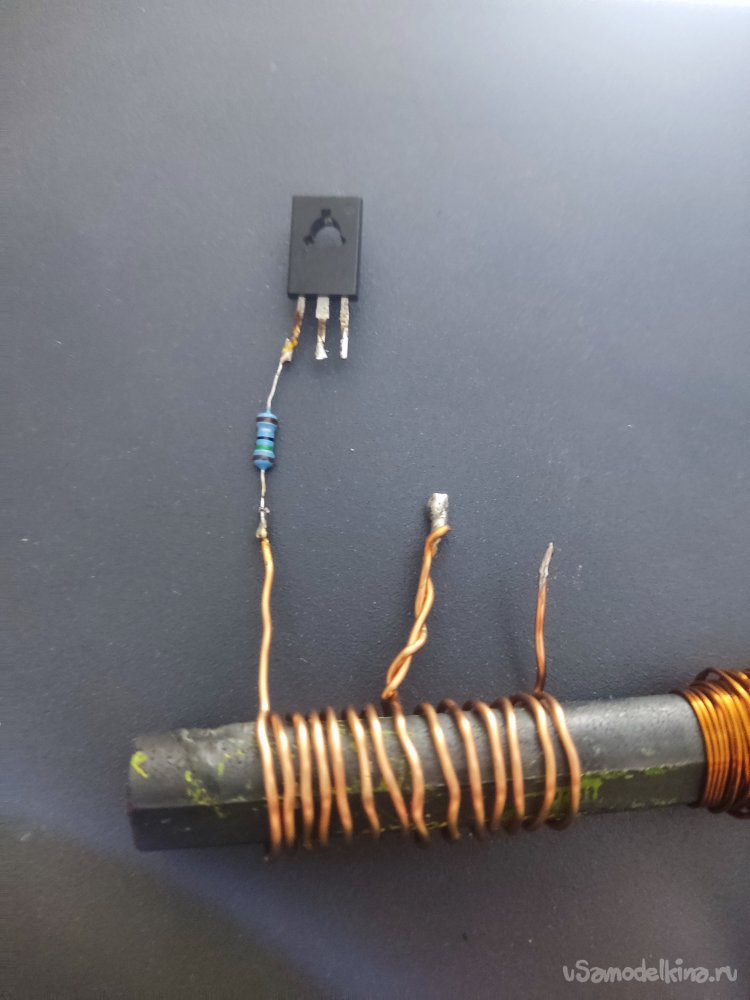

    Значит база в моём случае это левый контакт транзистора, припаиваем его на оставшийся вывод резистора

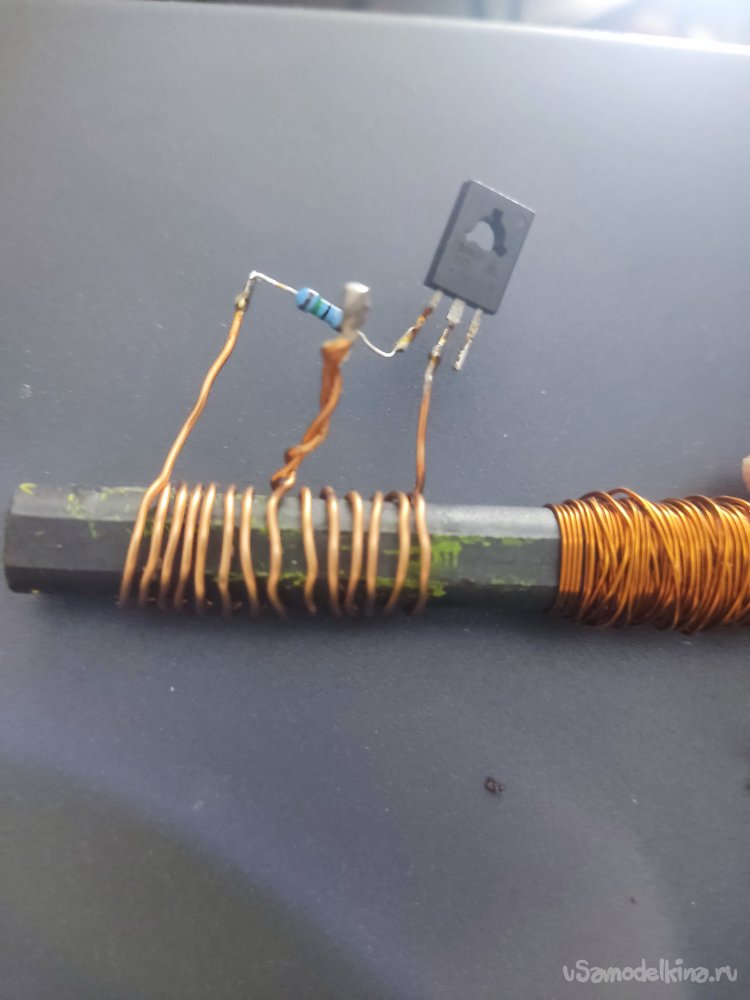

    Следующим шагом нам нужно припаять оставшийся крайний вывод первичной обмотки на коллектор транзистора, в моём случае это средний вывод

    Преобразователь практически готов, но куда будет идти питание?


    Оставшийся правый контакт транзистора это эмиттер, он будет минусом питания, а средняя точка первичной обмотки (оставшийся вывод) будет плюсом питания

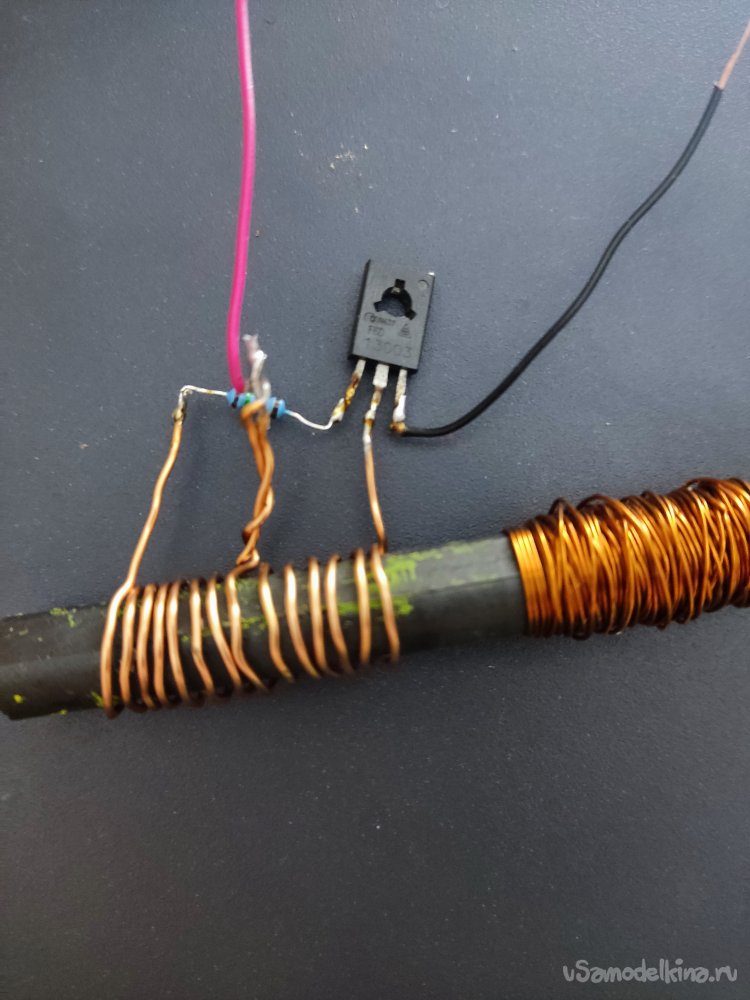

    Для удобства я припаял провода питания

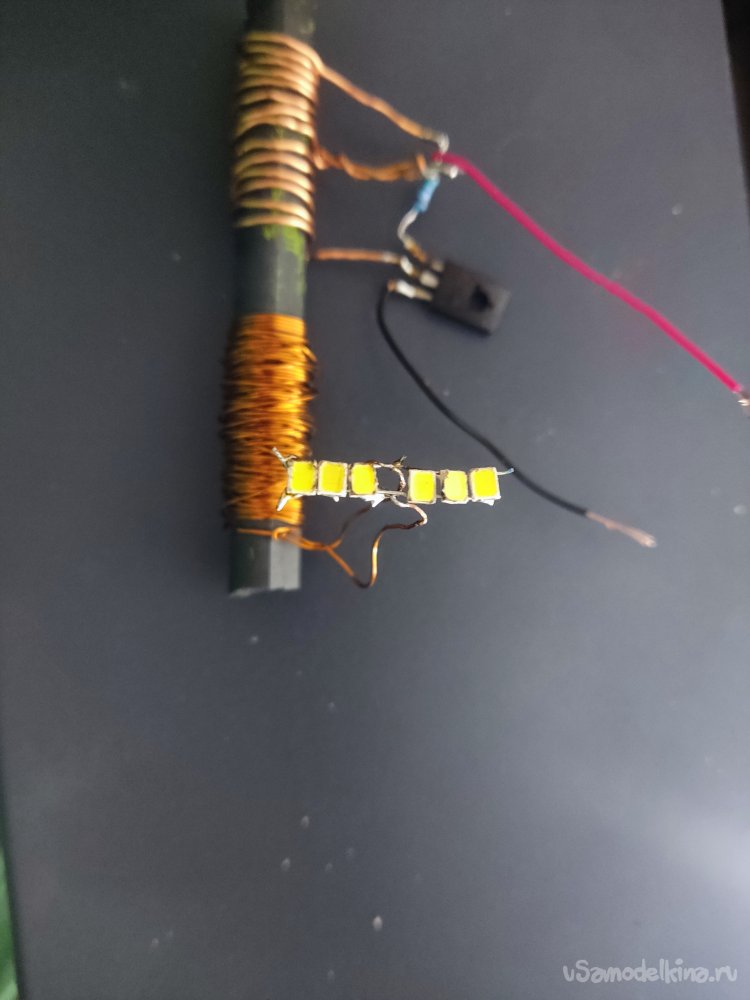

    Выходом преобразователя будет вторичная обмотка, на неё я припаял параллельно соединенные светодиоды

    РАБОТА

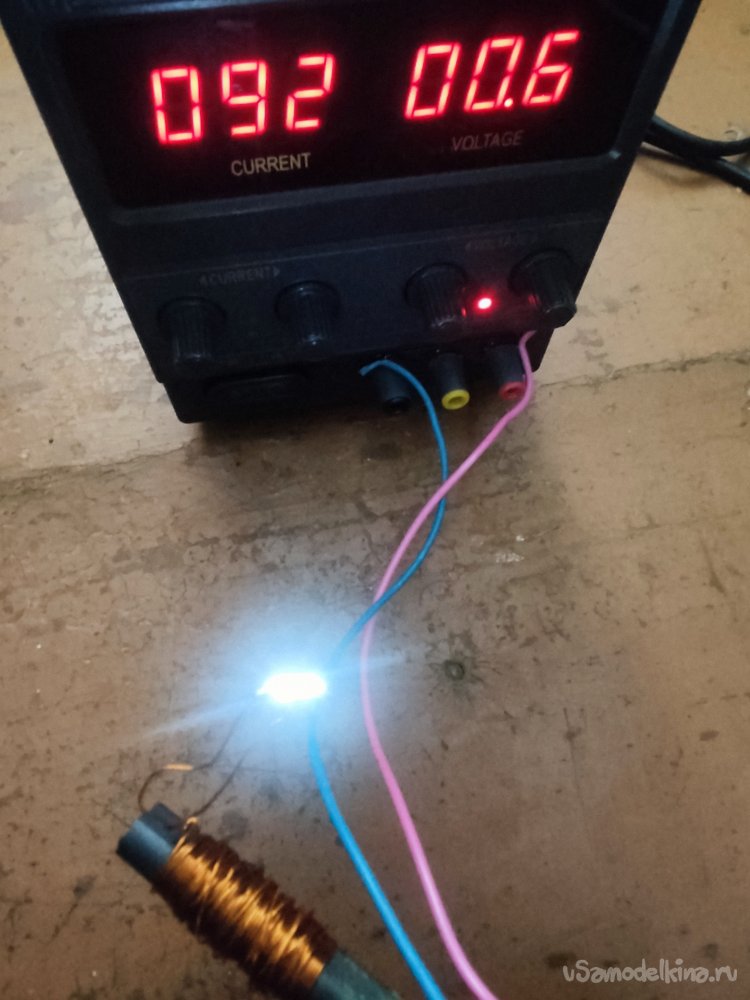

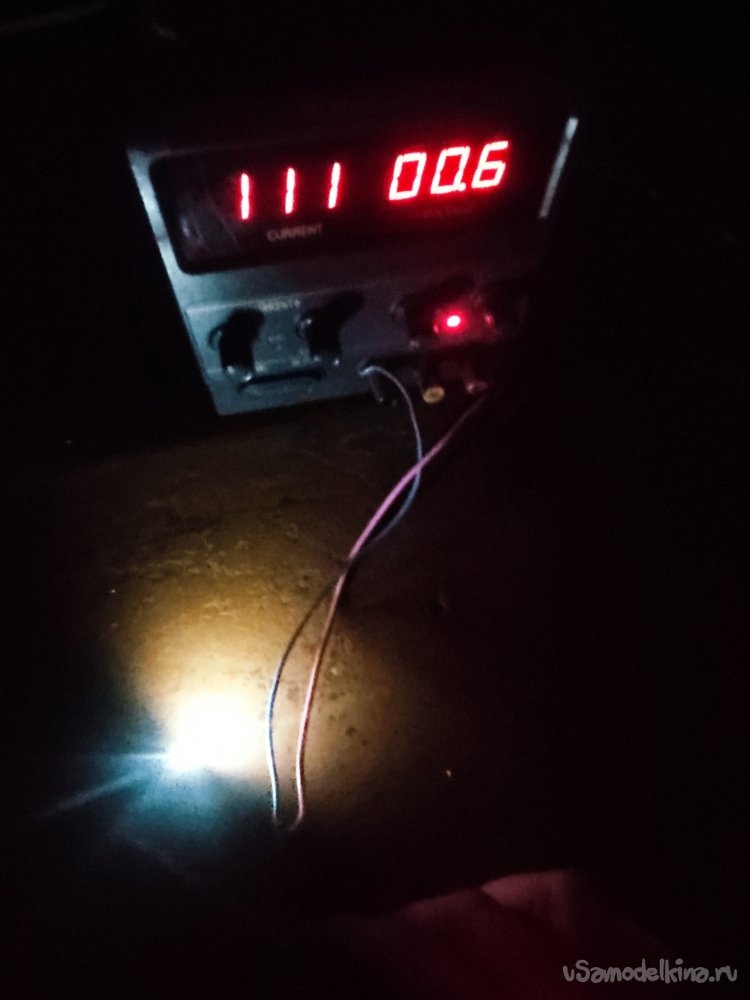

    Теперь можно подключать питание, питать я буду от лабораторного блока питания, преобразователь отлично работает уже от 0,6 вольт

    В темноте будет лучше видно работу преобразователя

    Как видите данный преобразователь светит очень ярко


    Видео работы данного преобразователя:

    [media=https://m.youtube.com/shorts/u4n13HEWdOE?feature=share]


    ПРИНЦИП РАБОТЫ

    Теперь рассмотрим как работает данный преобразователь

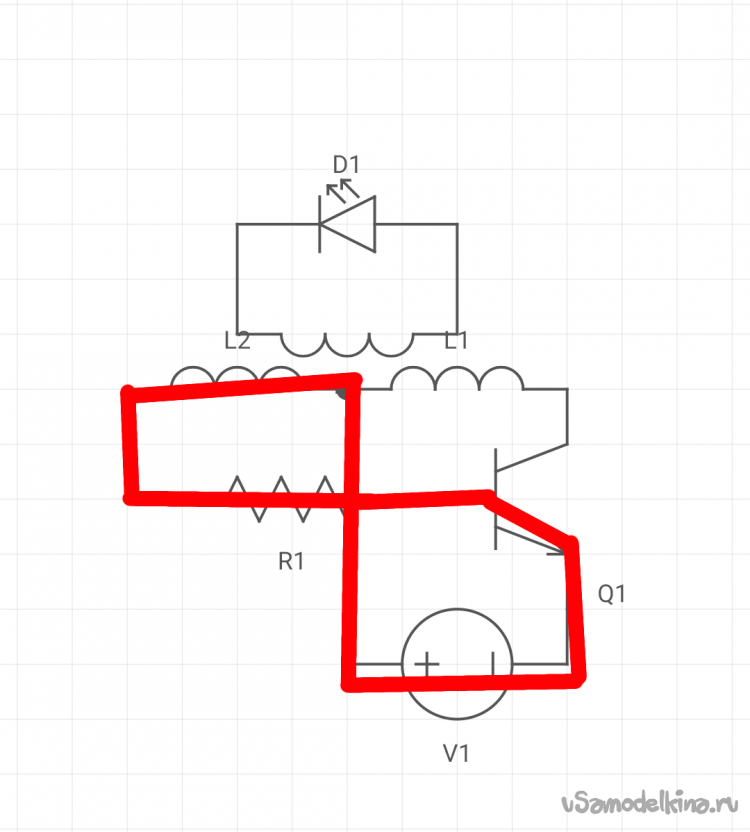

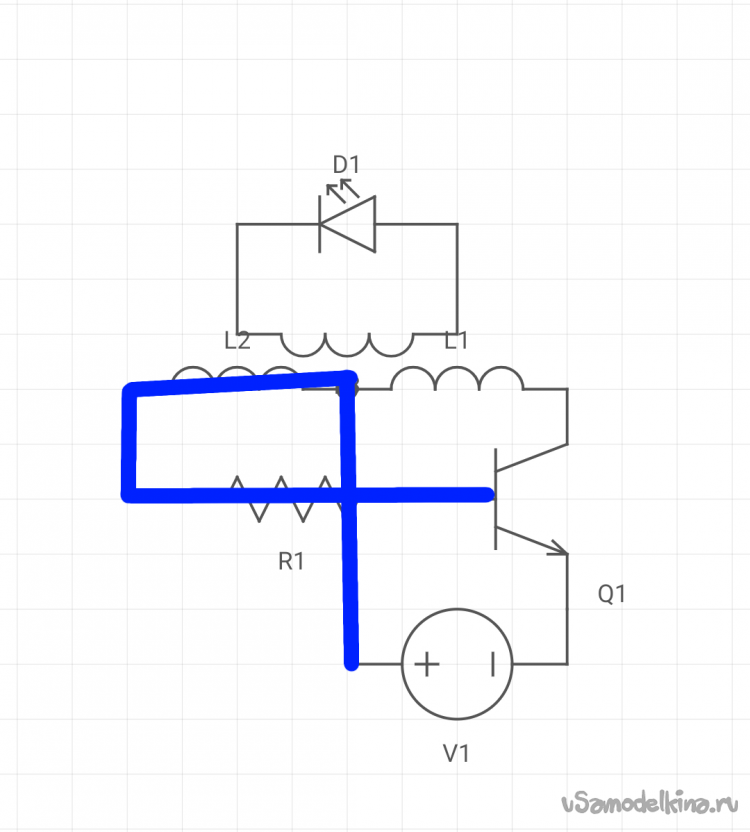

    Когда мы подаем питание, транзистор закрыт, и ток идёт к базе транзистора, это так сказать начальный импульс, он нужен для запуска схемы

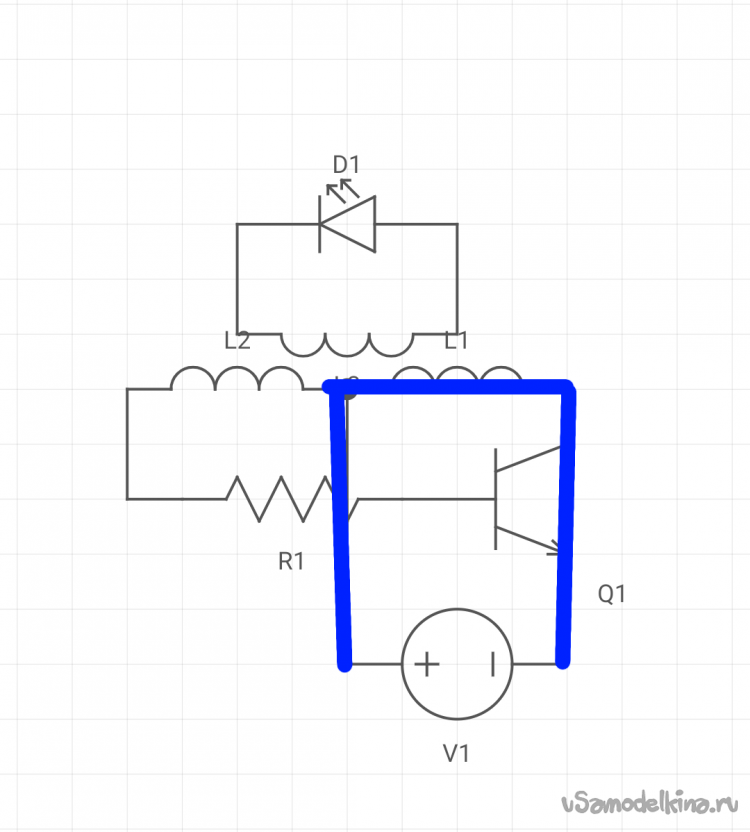

    В первый полупериод транзистор открывается, а как мы знаем из-за коэффициента усиления сопротивление между коллектором и эмиттером будет меньше чем базой и эмиттером, вследствие чего весь ток потечёт по коллектору и эмиттеру

    Но теперь на базу ток не идёт, и поэтому транзистор закроется, а как мы знаем ток шëл через катушку, а катушка это Индуктивность, и она накапливает энергию, и эту энергию она отдаст на базу, это будет второй полупериод

    Транзистор опять откроется и всё повторится, и это будет происходить сотни тысяч раз в секунду,, вследствие чего, будет переменное магнитное поле, и во вторичной обмотки будут наводится токи, как трансформатор

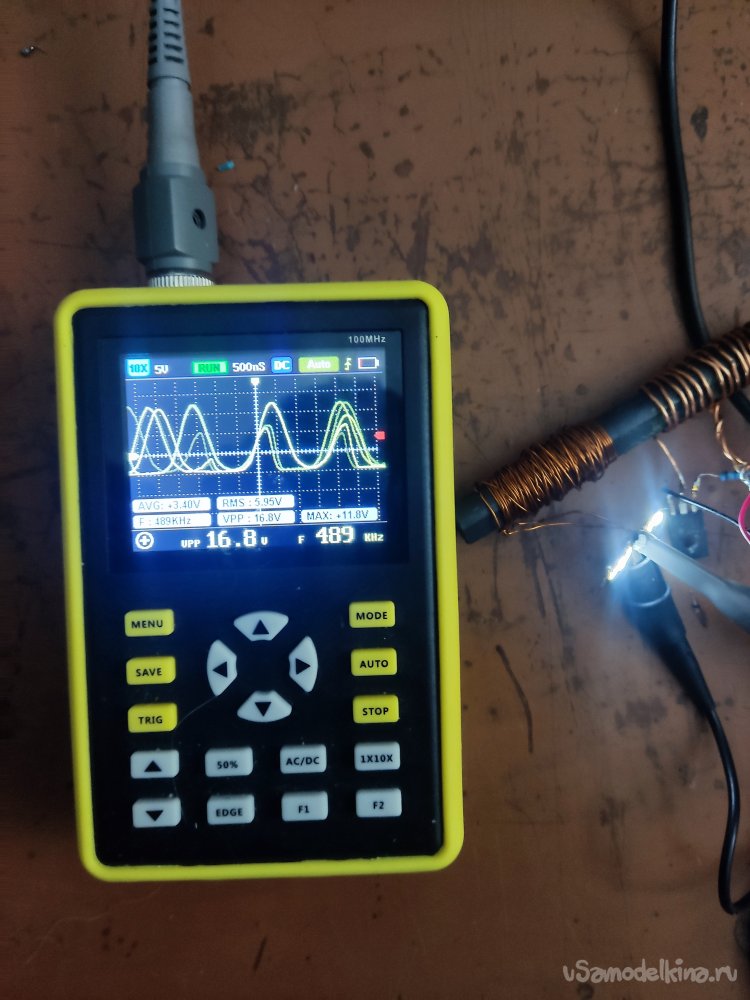

    Вот сигнал на выходе преобразователя:

    По этому сигналу можно понять как всё работает.


    Ну а на этом я с вами прощаюсь, надеюсь вы оценили статью, ставьте лайки, пока!
