    Моделирование ракет, напечатанных на 3Д принтере

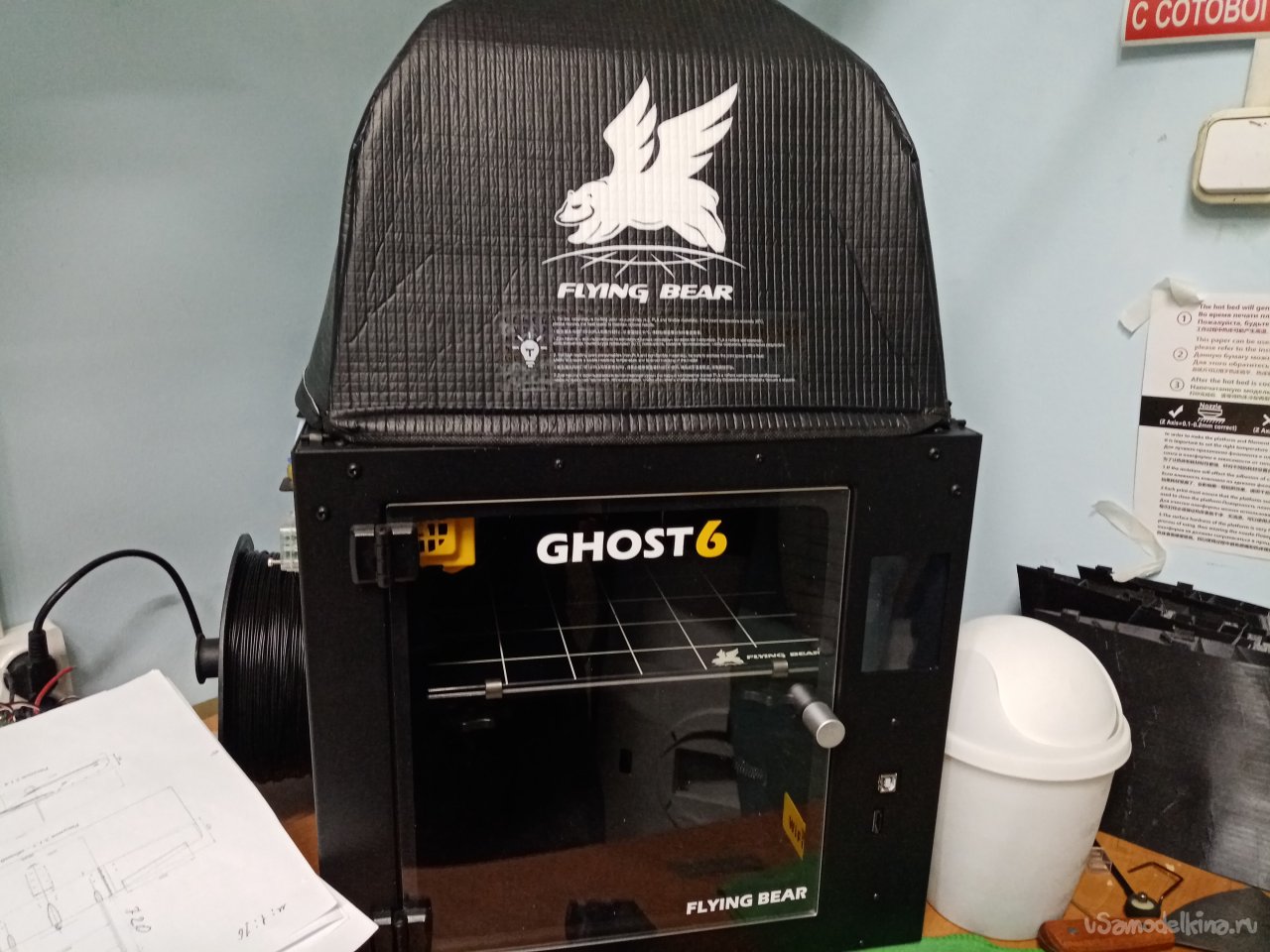

    Поскольку в нашем кружке куплен принтер для печати продолжаем использовать его. Также тестируем различные варианты печати, и пластик. Набираемся опыта. Однажды нашли на просторах интернета файлы для печати ракет. Правда, День Космонавтики прошел. (Готовлю статью о подготовке). Но нужно попробовать. Под проект закуплен белый пластик.

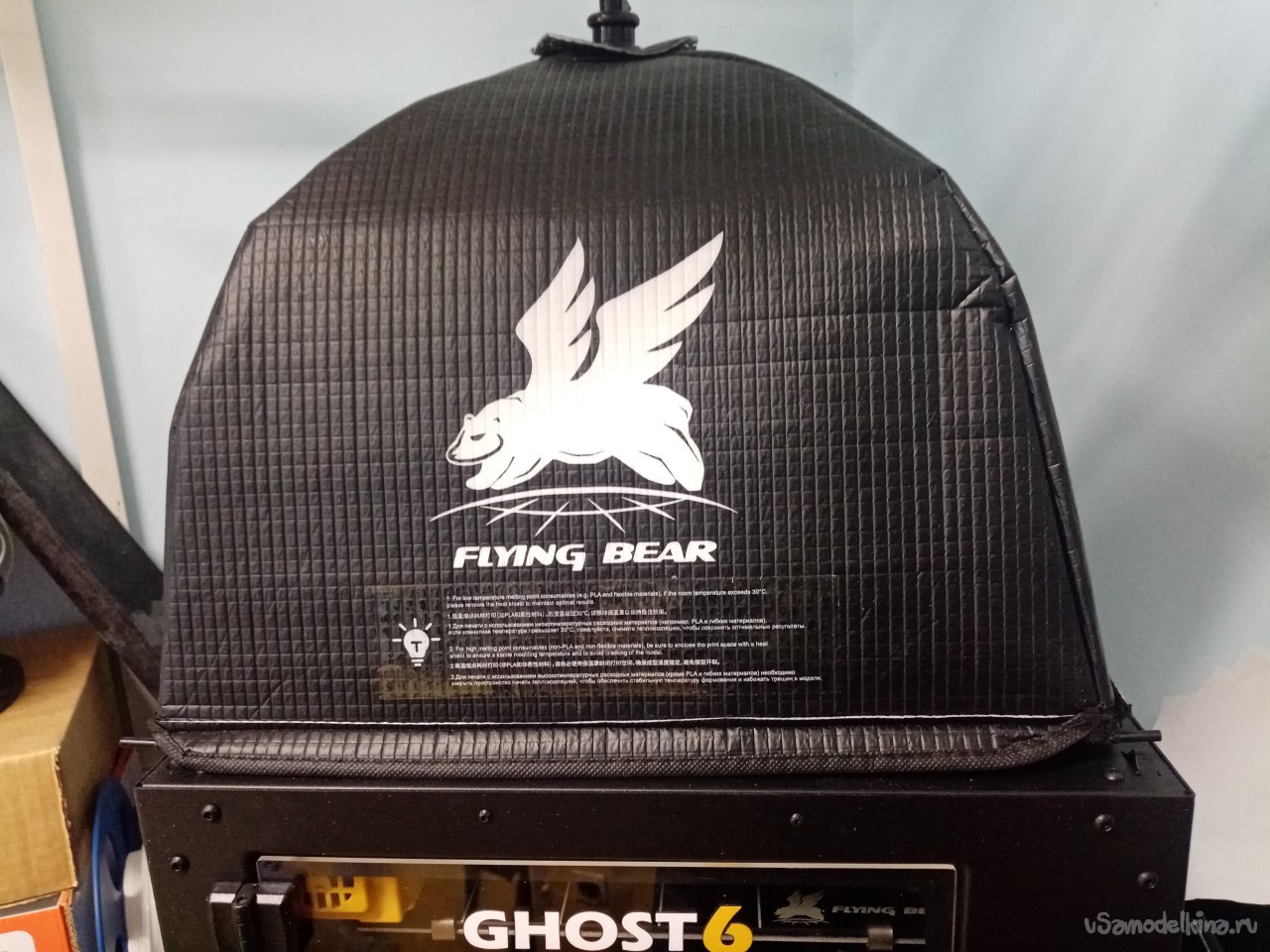

    И так, файлы есть, пластик куплен. Разогреваем принтер.

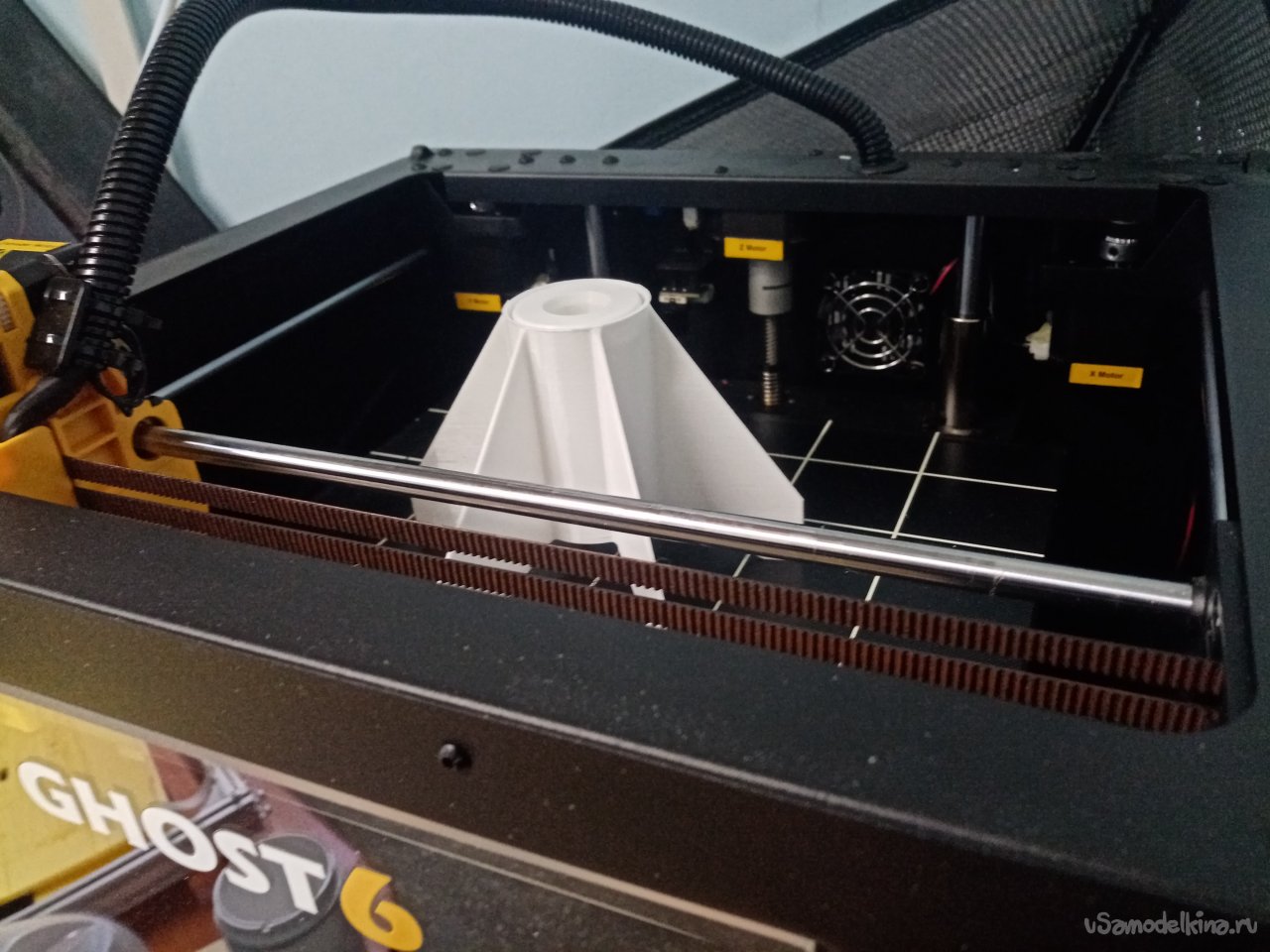

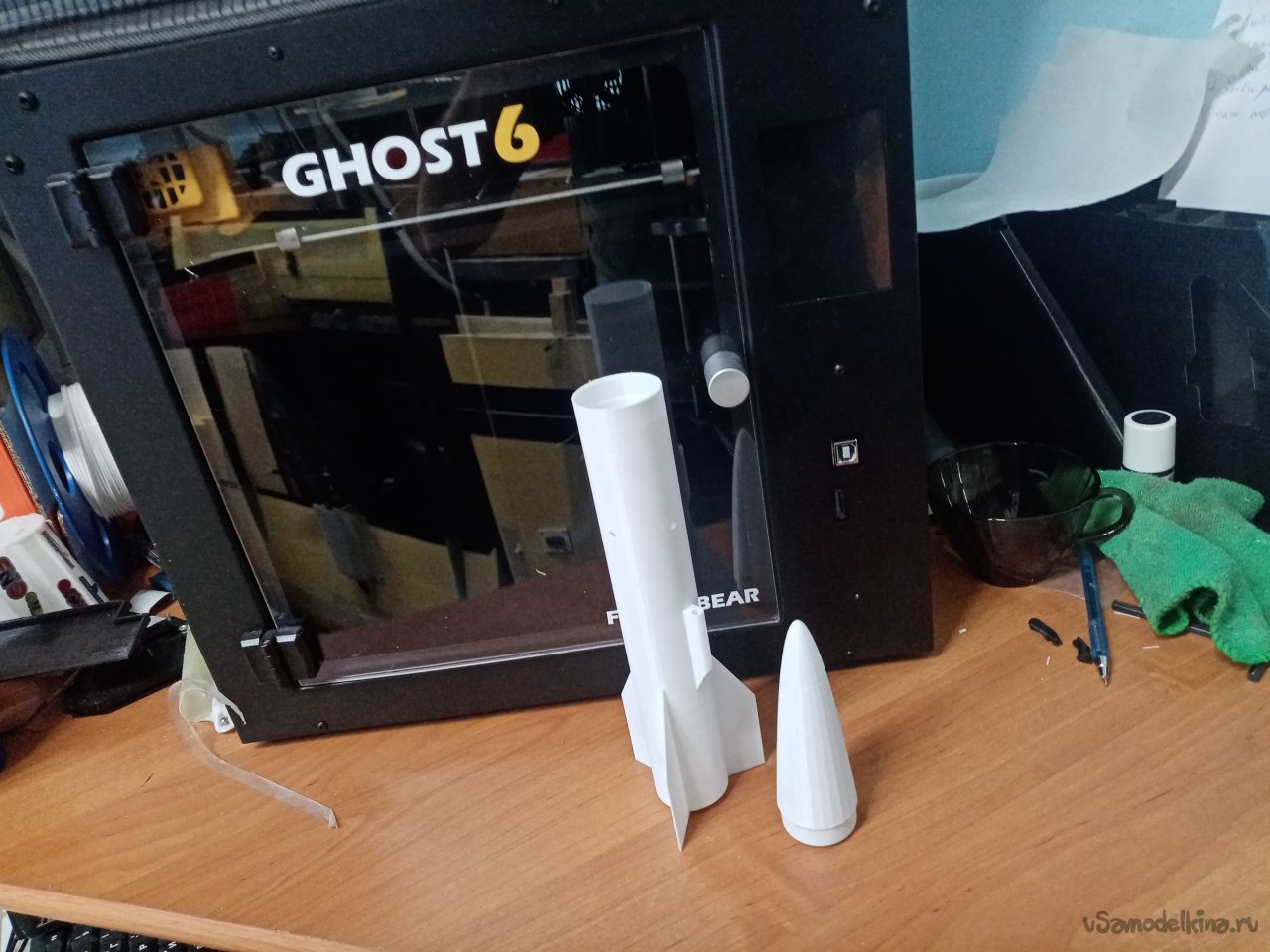

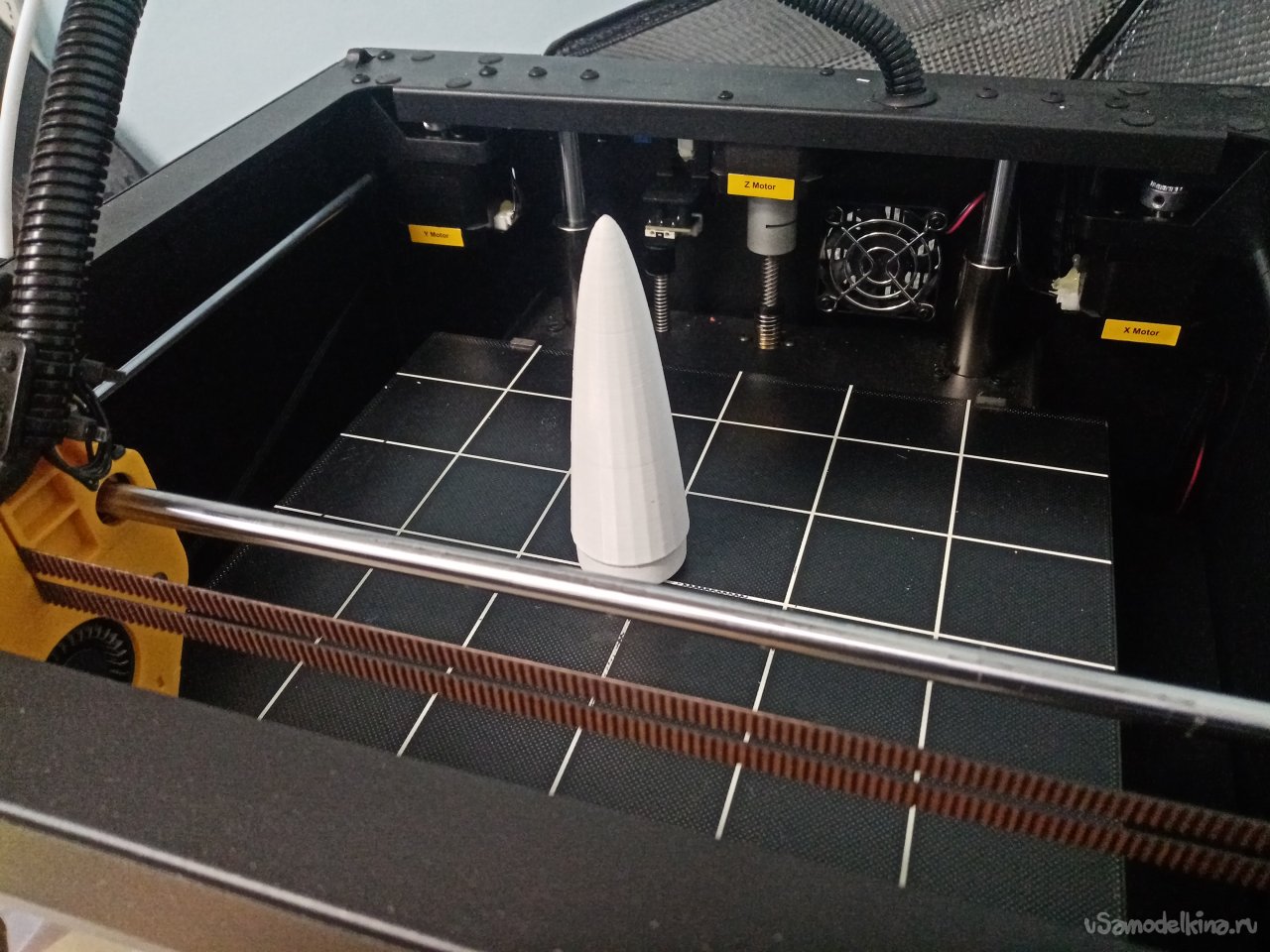

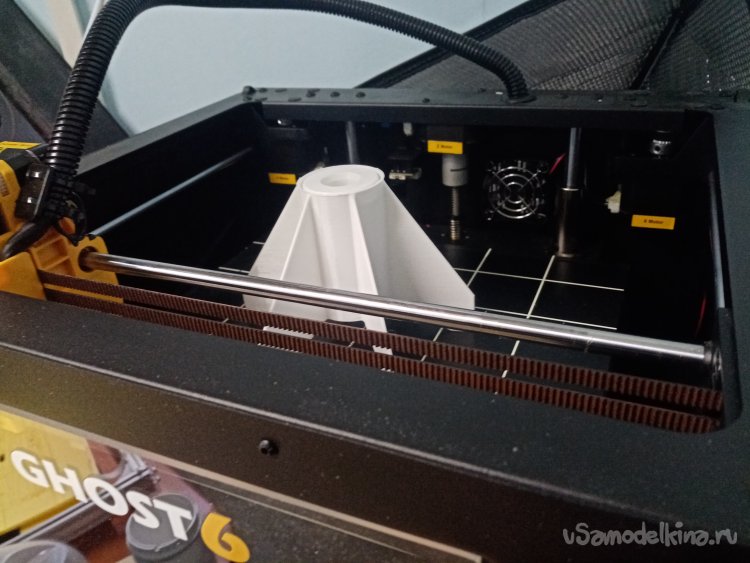

    Начинаем с маленькой детали. Как пробник. Получилось с первого раза без глюков.


    На волне успеха продолжаю печать следующих деталей.

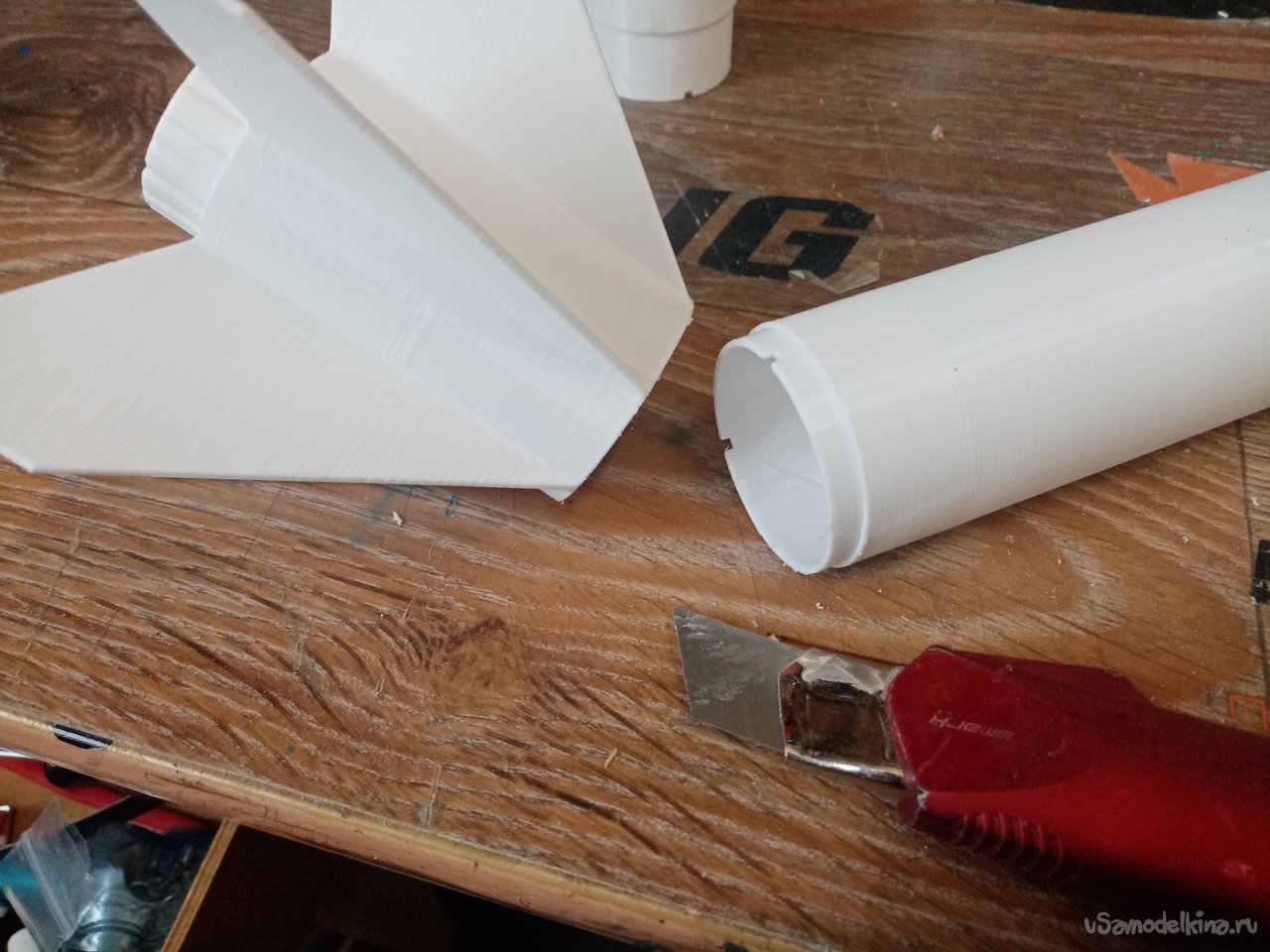

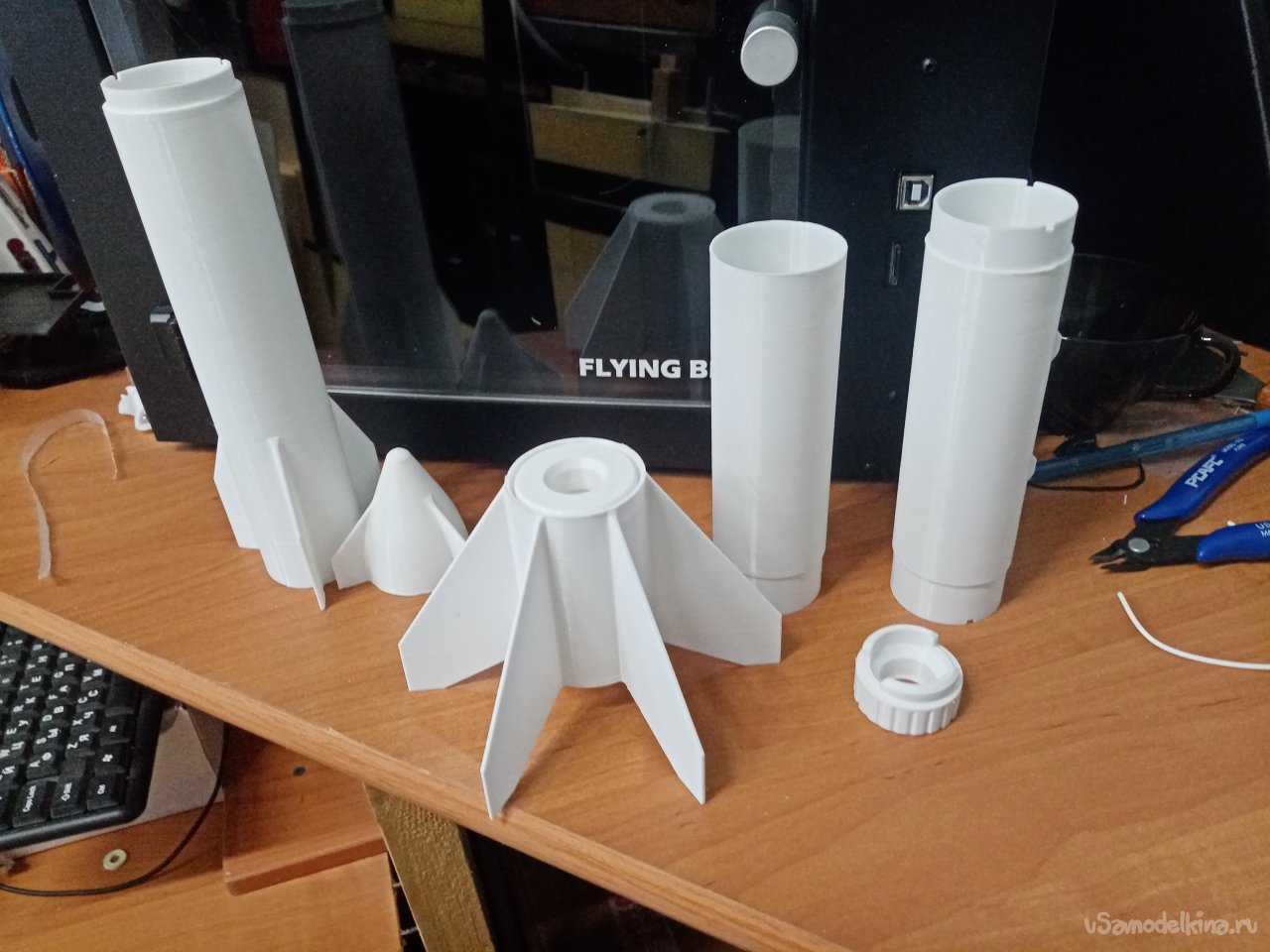

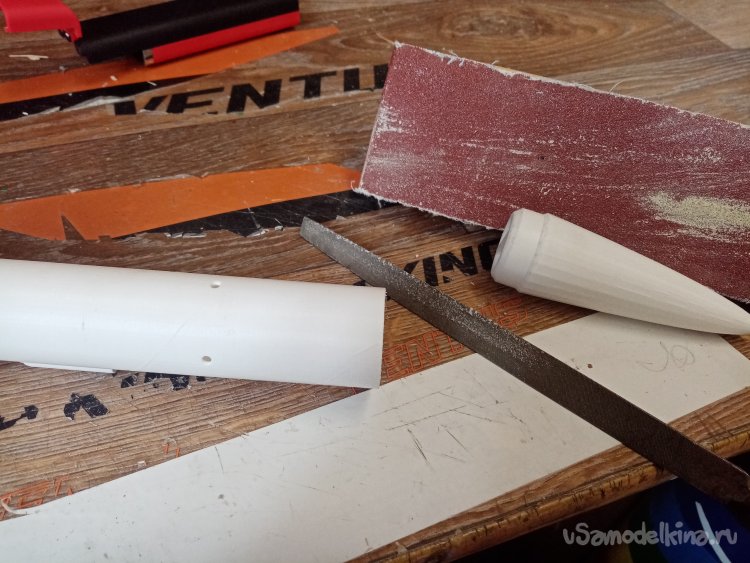

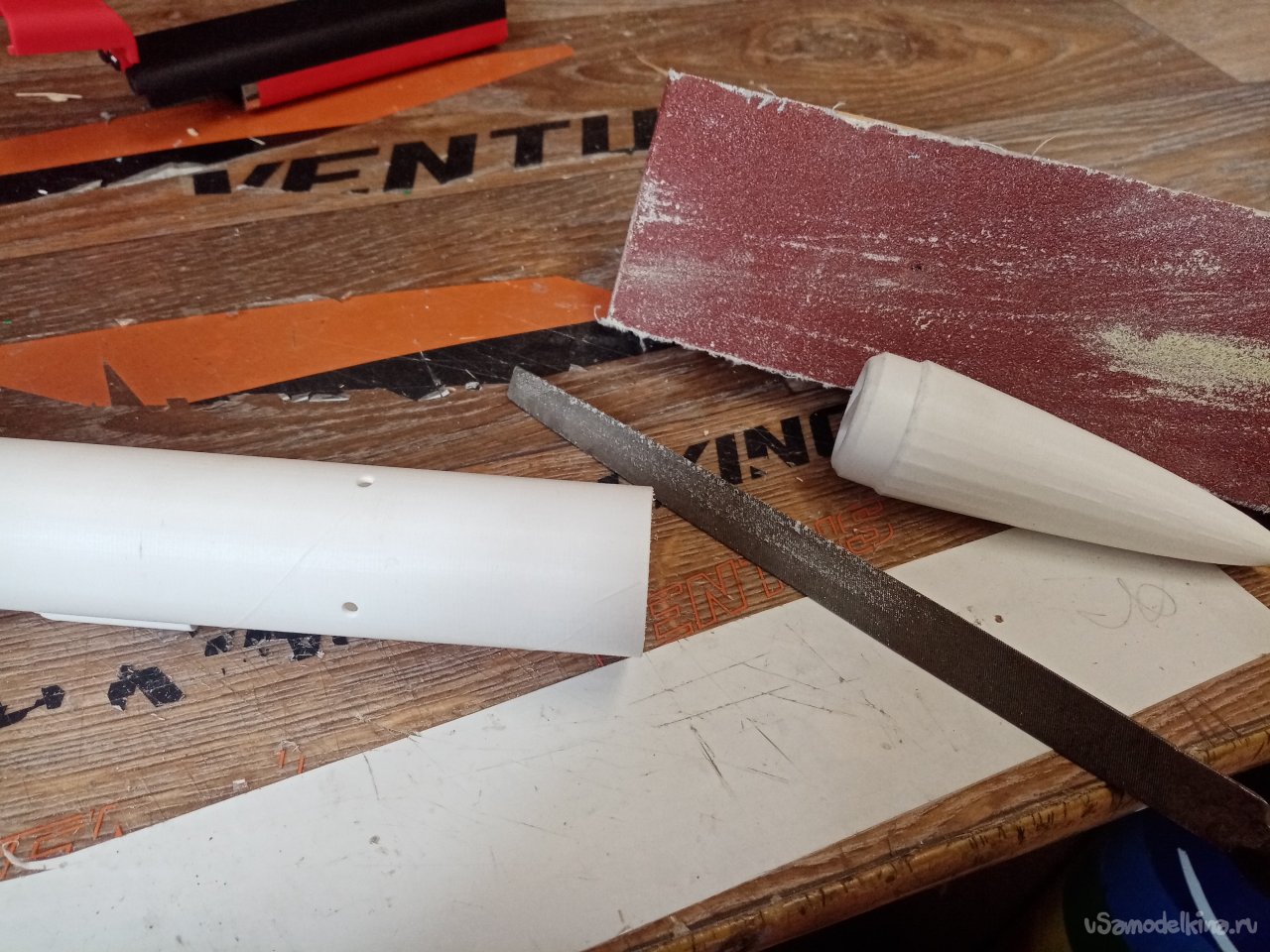

    Первая ракета готова. Удаляю поддержки и немного облоя. Для работы использую шкурку и напильник.


    Как то все прошло гладко без сучка и задоринки. Но этот проект не очень. Поскольку корпус ракеты короткий. Будут трудности с подбором центра тяжести. Продолжаю поиски в интернете. Нашел вариант большой ракеты. В смысле длинной. Запускаю печать. Но «мудрая мысля приходит опосля». Можно было просто удлинить корпус первой ракеты. И напечатать пару тройку труб корпуса. Склеить и все. Но проект закончен. Попробую запустить такую коротышку.

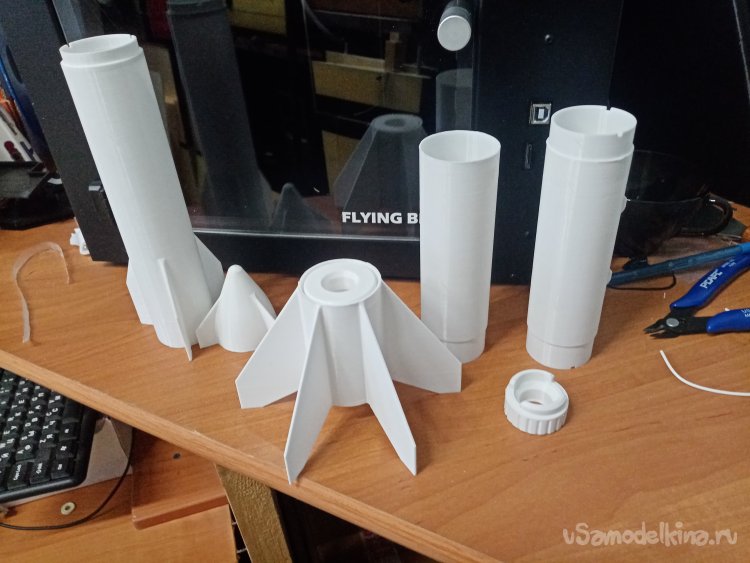

    И через парочку дней все основные детали второй ракеты готовы. Удаляю поддержки, зачищаю детали. Можно собирать и склеивать.

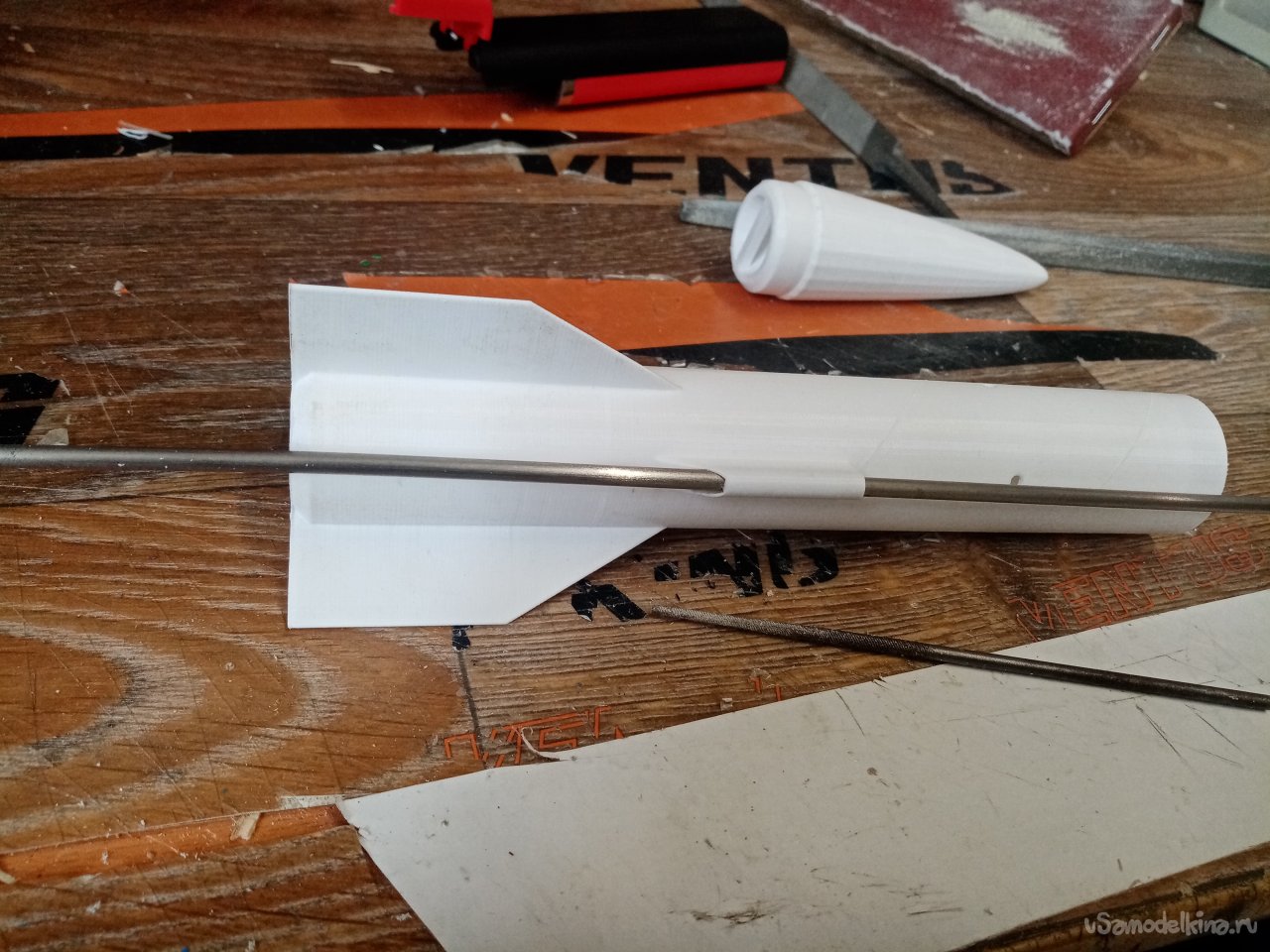

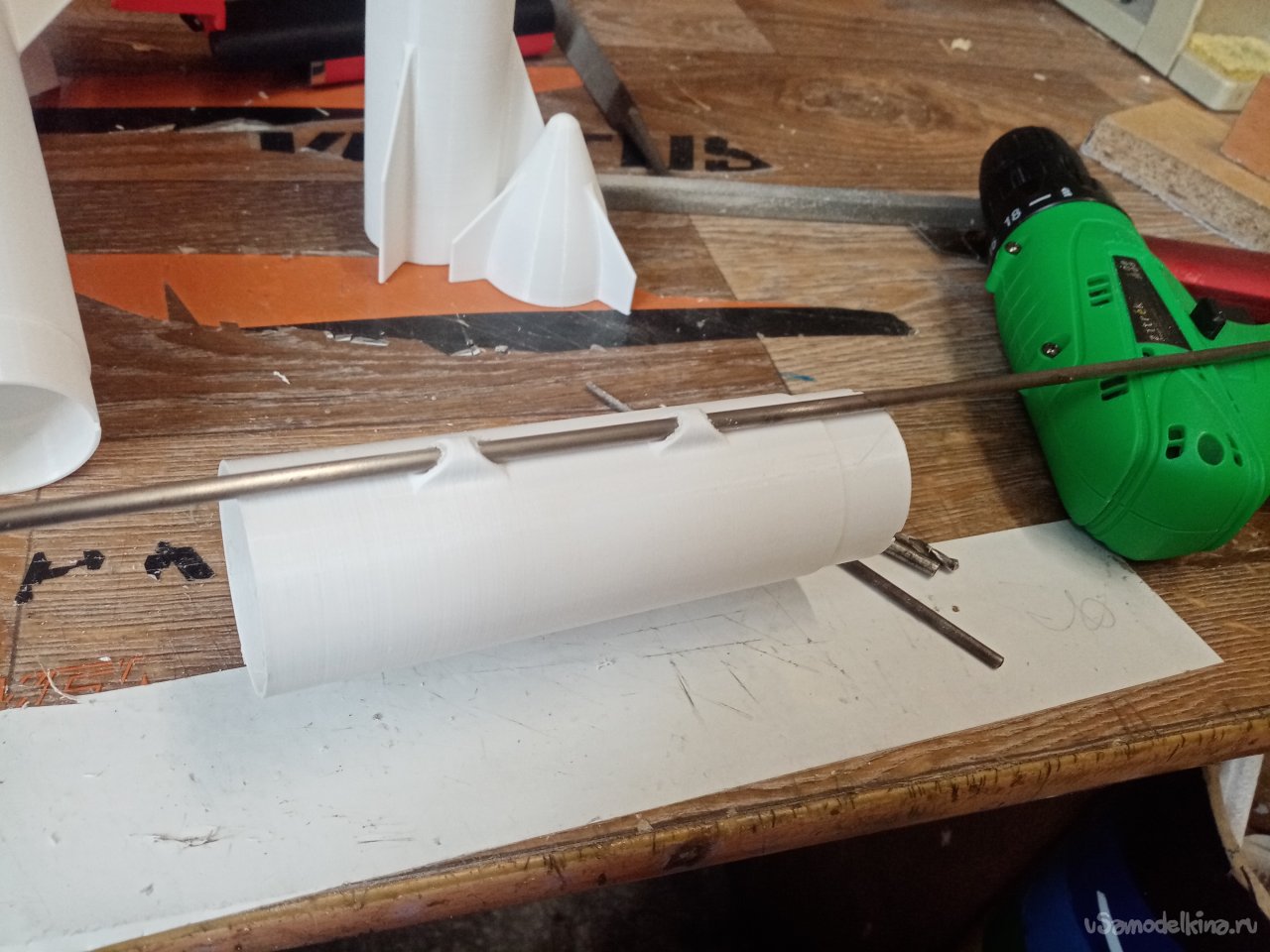

    Забыл проверить направляющие для запуска. К радости, отверстия подошли хорошо. Немного дорабатываю детали и шлифую отверстия. В корпусе первой ракеты.


     И вторая ракета тоже в порядке.

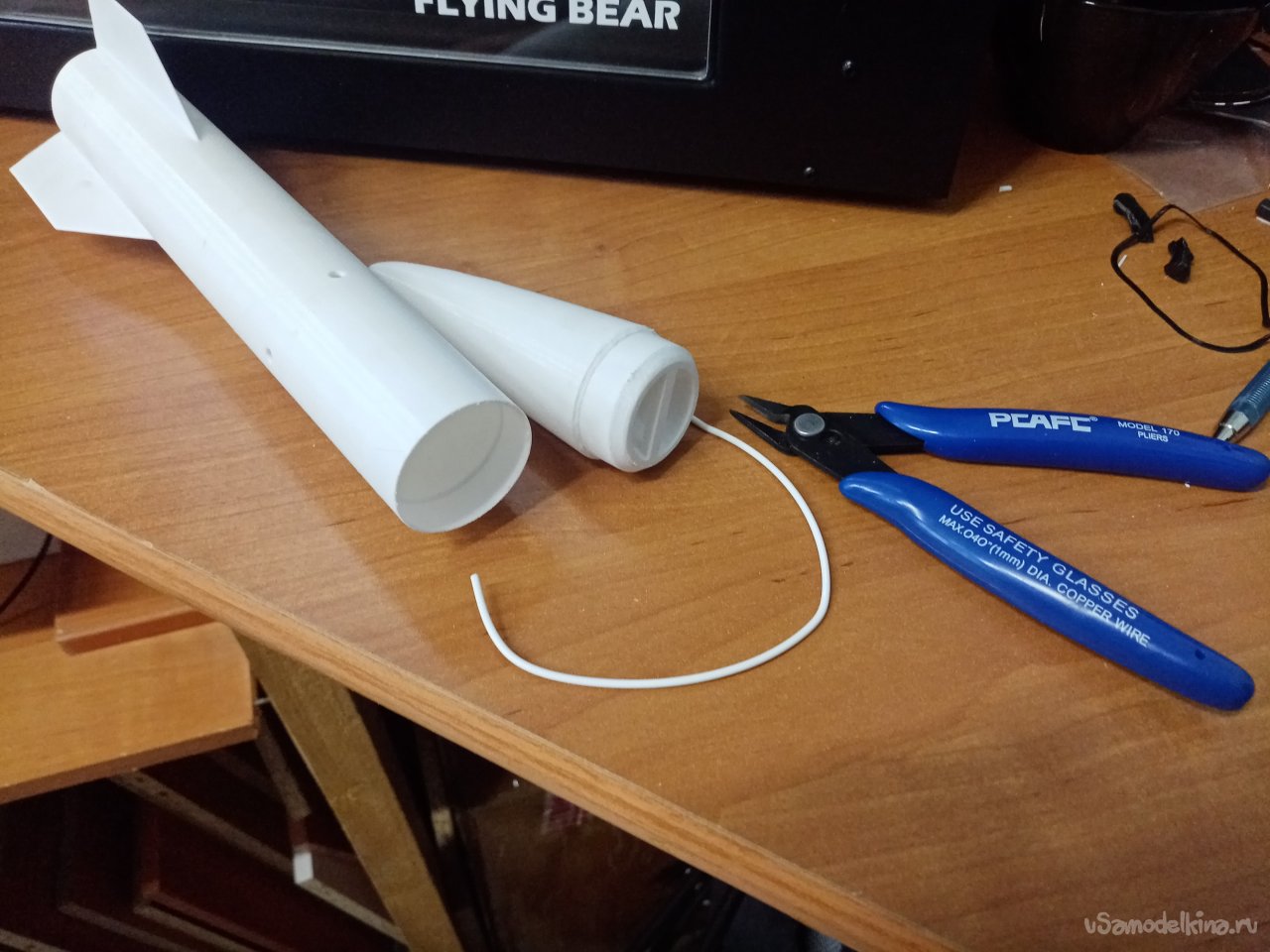

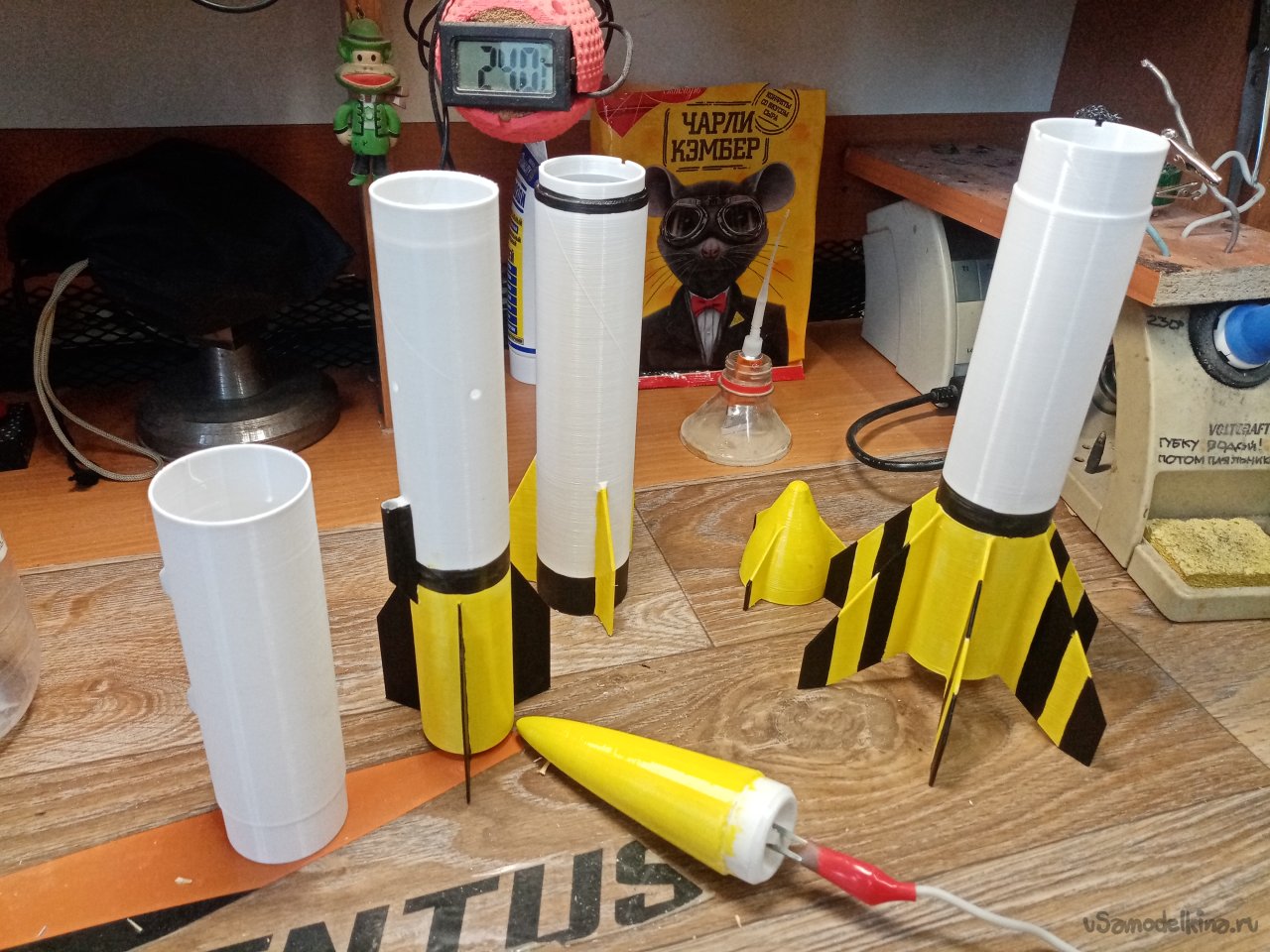

    Удаляю облой с деталей и подгоняю. Подготавливаю к склейке.

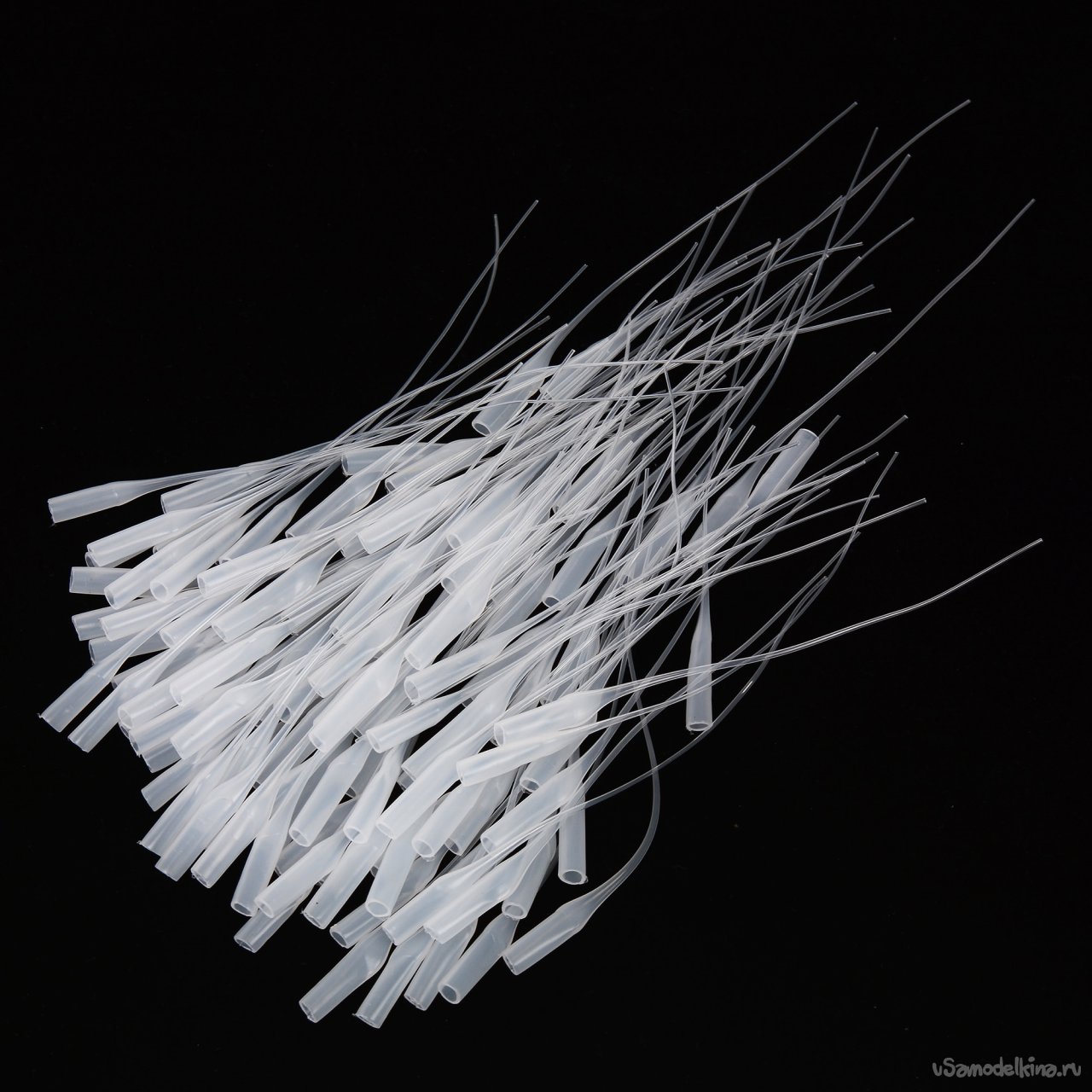

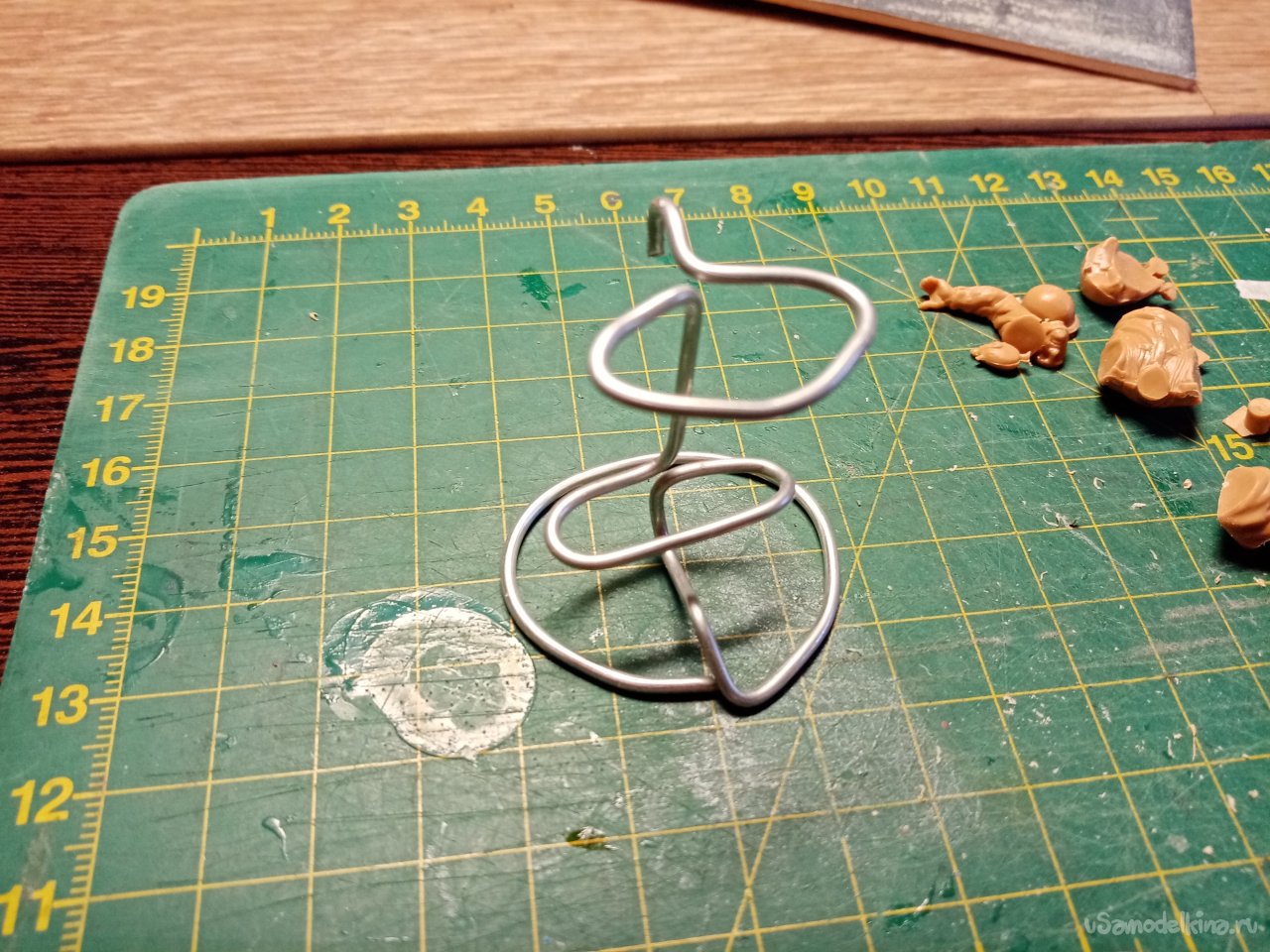

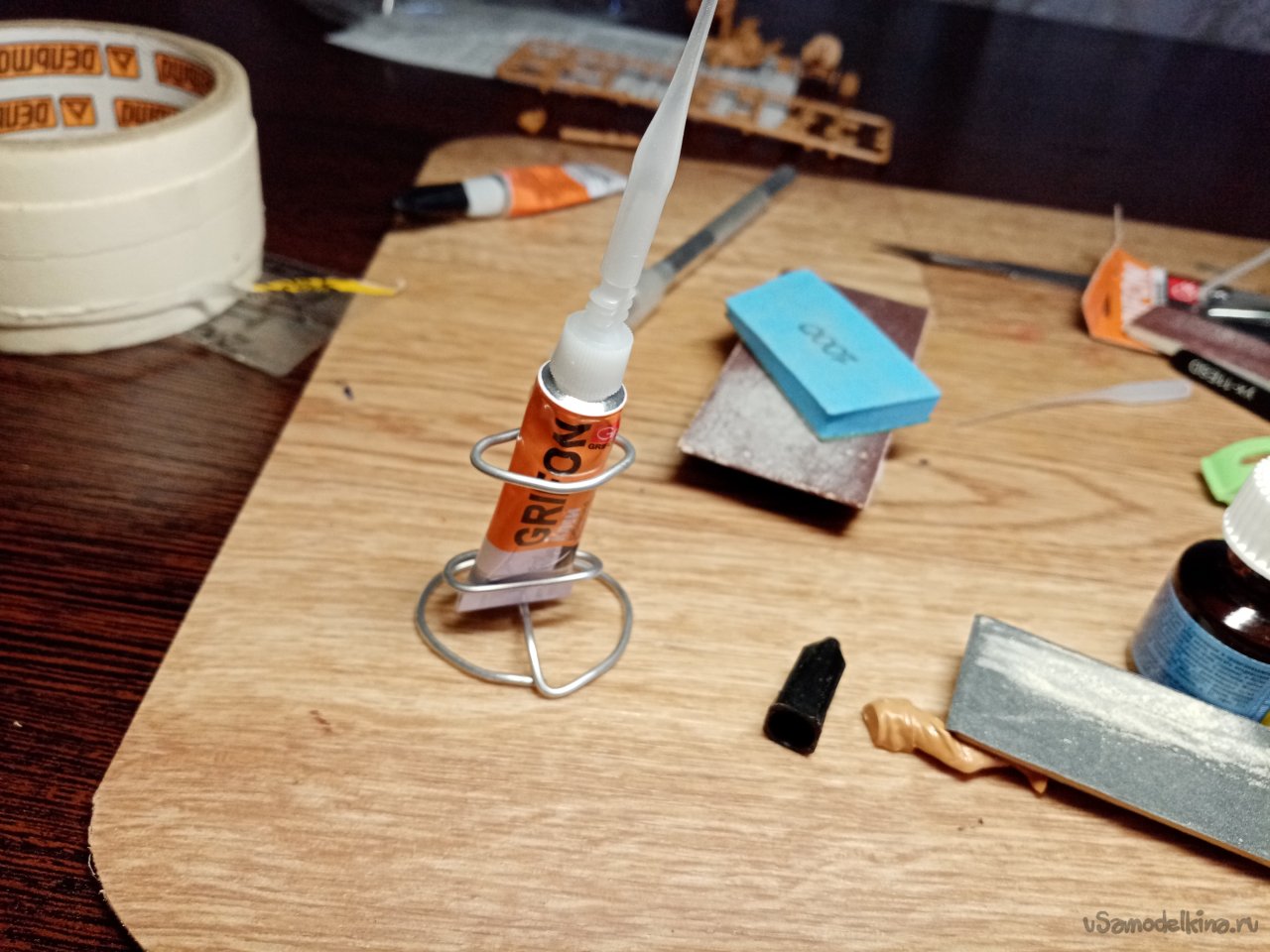

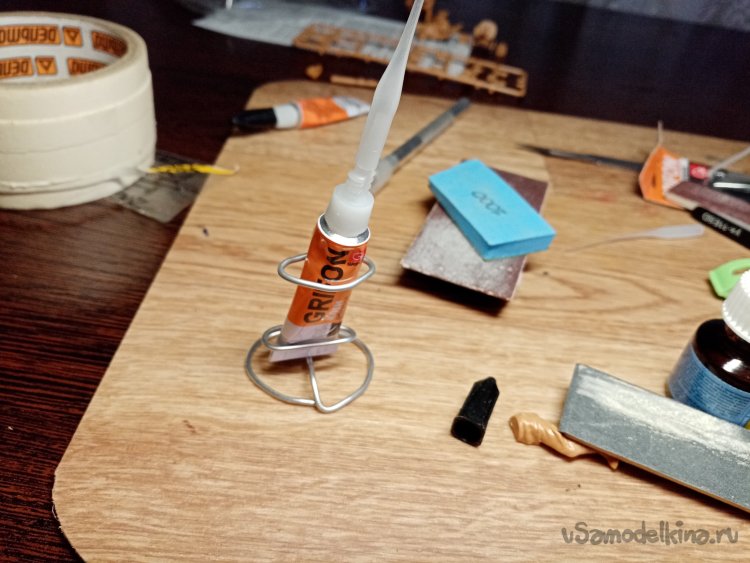

    Соединять буду циакриновым клеем. Для удобства работы закупил некоторое количество трубочек. Специально приспособленных под циакрин. Которые устанавливаю на кончик. Из проволоки изготовил подставку для тюбика. Удобно при работе. В вертикальном положении клей стекает из трубочки. Значительно уменьшает вероятность застывание клея в трубочке.

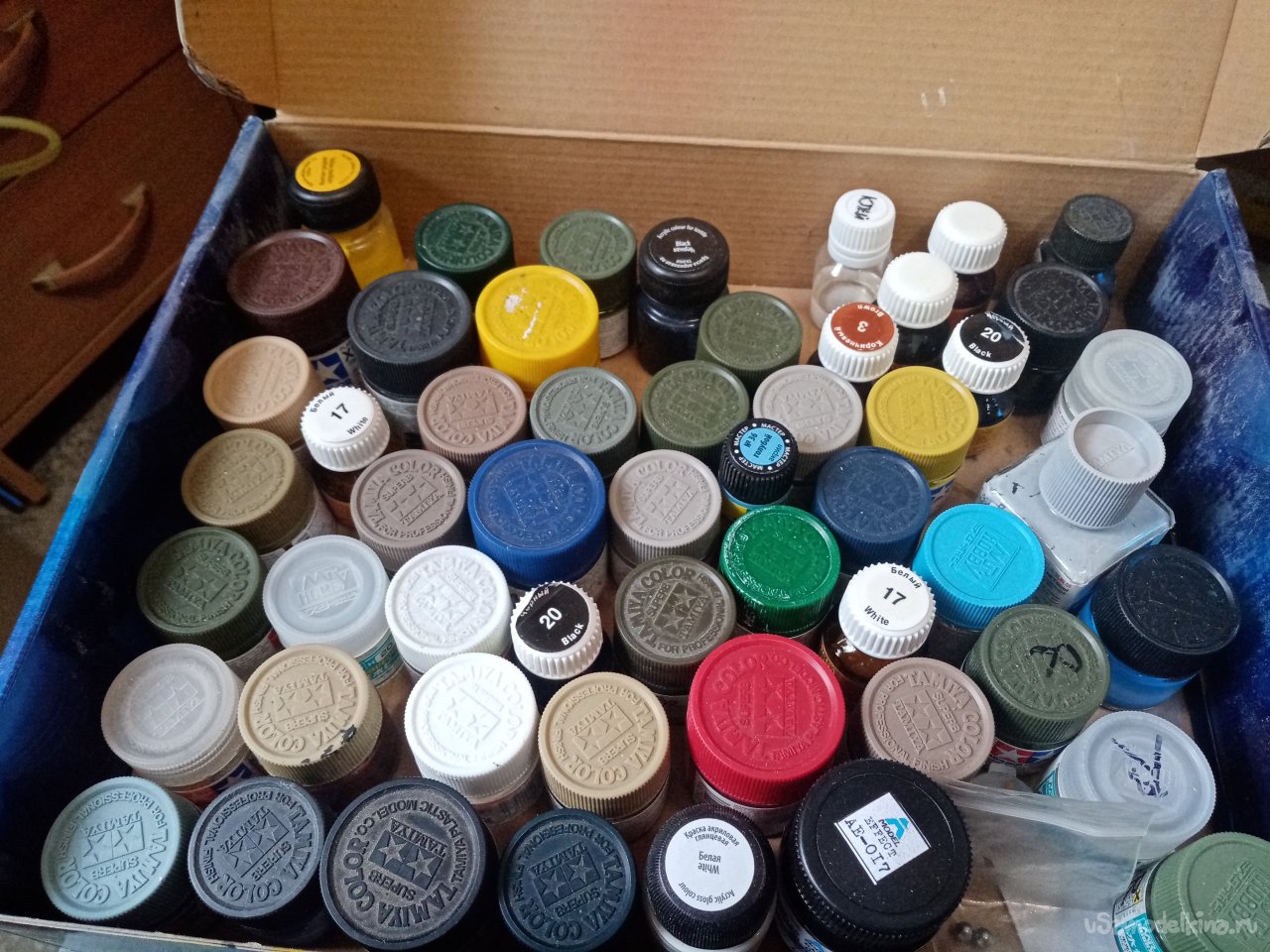

    После склейки ракету нужно раскрасить. Чтобы хорошо было видно в небе, да и при поиске это тоже нужный элемент. Красит при помощи аэрографа считаю излишним. Поэтому перехожу на кисть. Извлекаю из шкафа коробочку с красками для стендовых моделей.

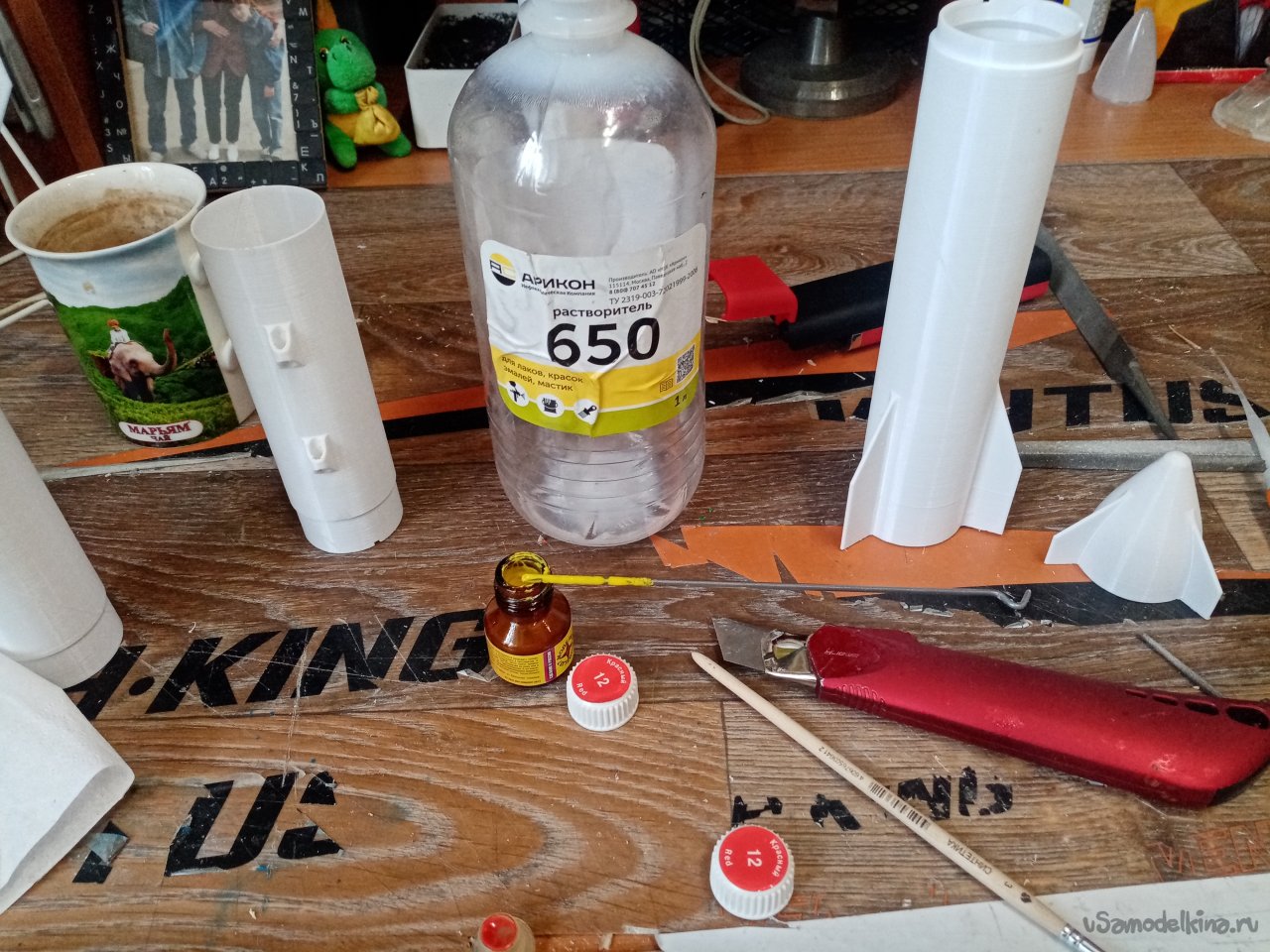

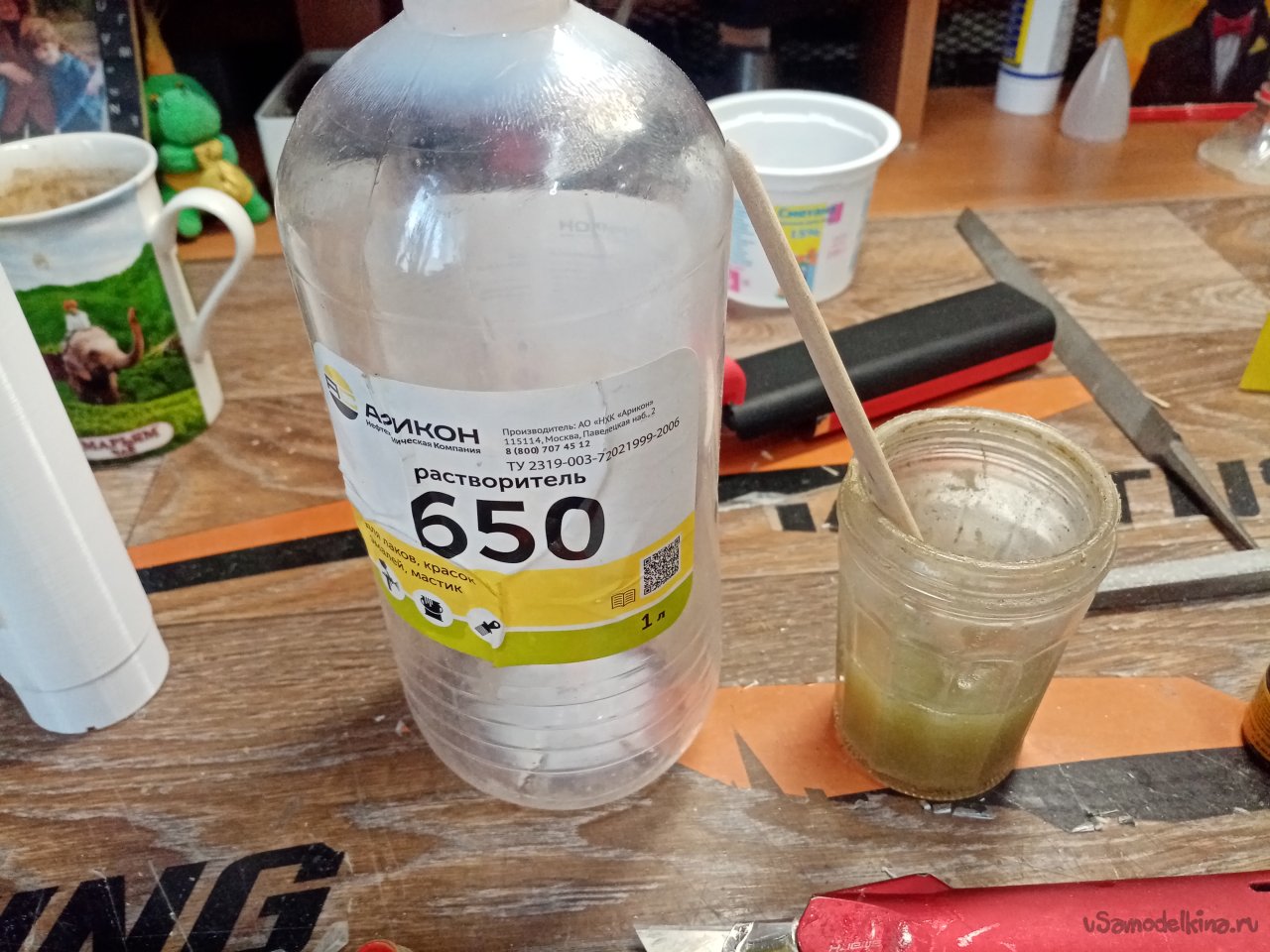

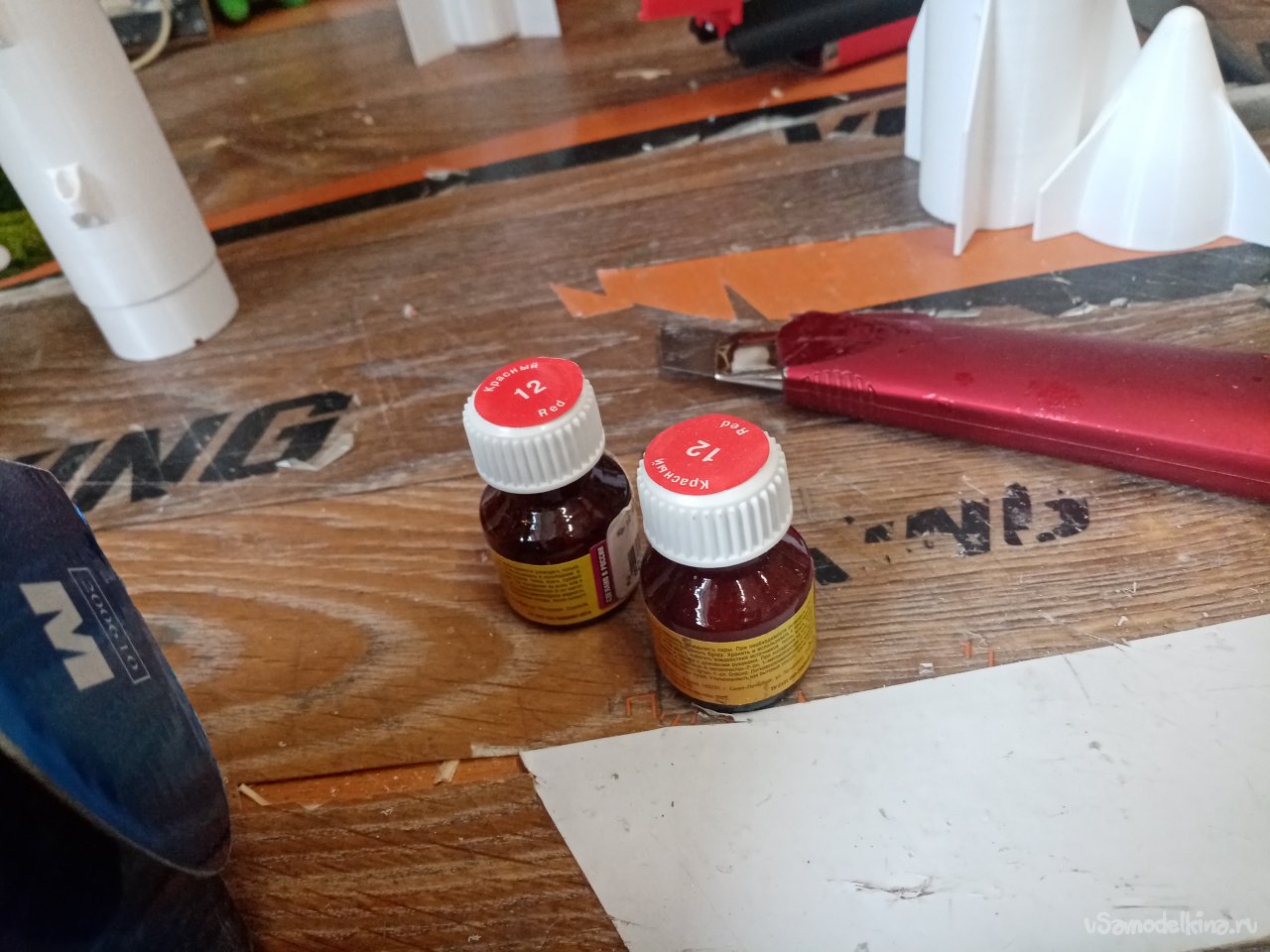

    Выбираю эмаль от звезды. Как не странно эта краска хорошо разбавляется растворителем на основе ацетона под номером 650.


    Начинаю процесс.

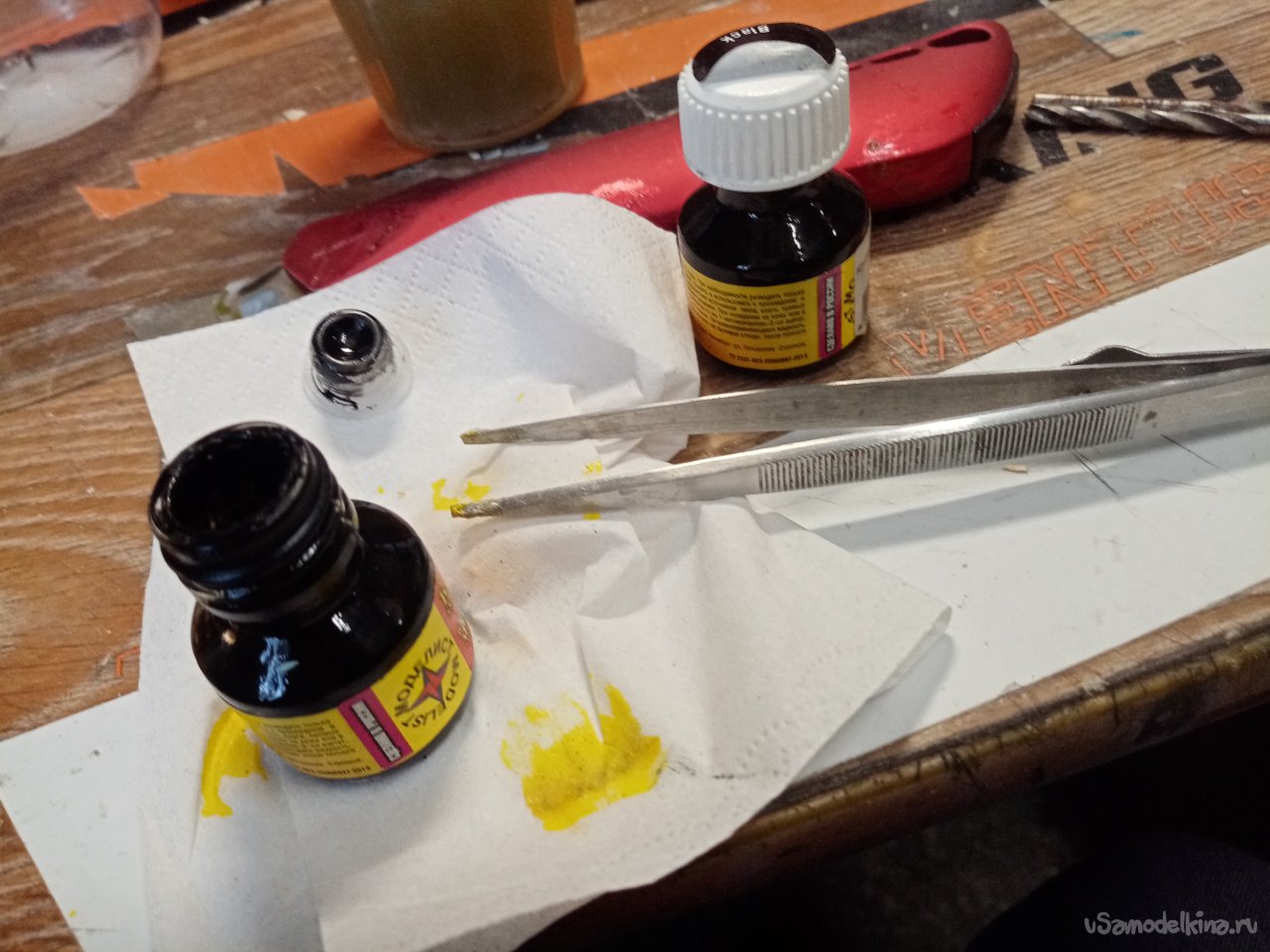

    Желтый цвет не очень хорошо сочетается с белым. Нужно отделить границы цвета полосой. Использую черный. Это мое любимое сочетание. Широкие полосы провожу просто кистью. В этом хорошо помогают поперечные полоски, оставшиеся при печати.

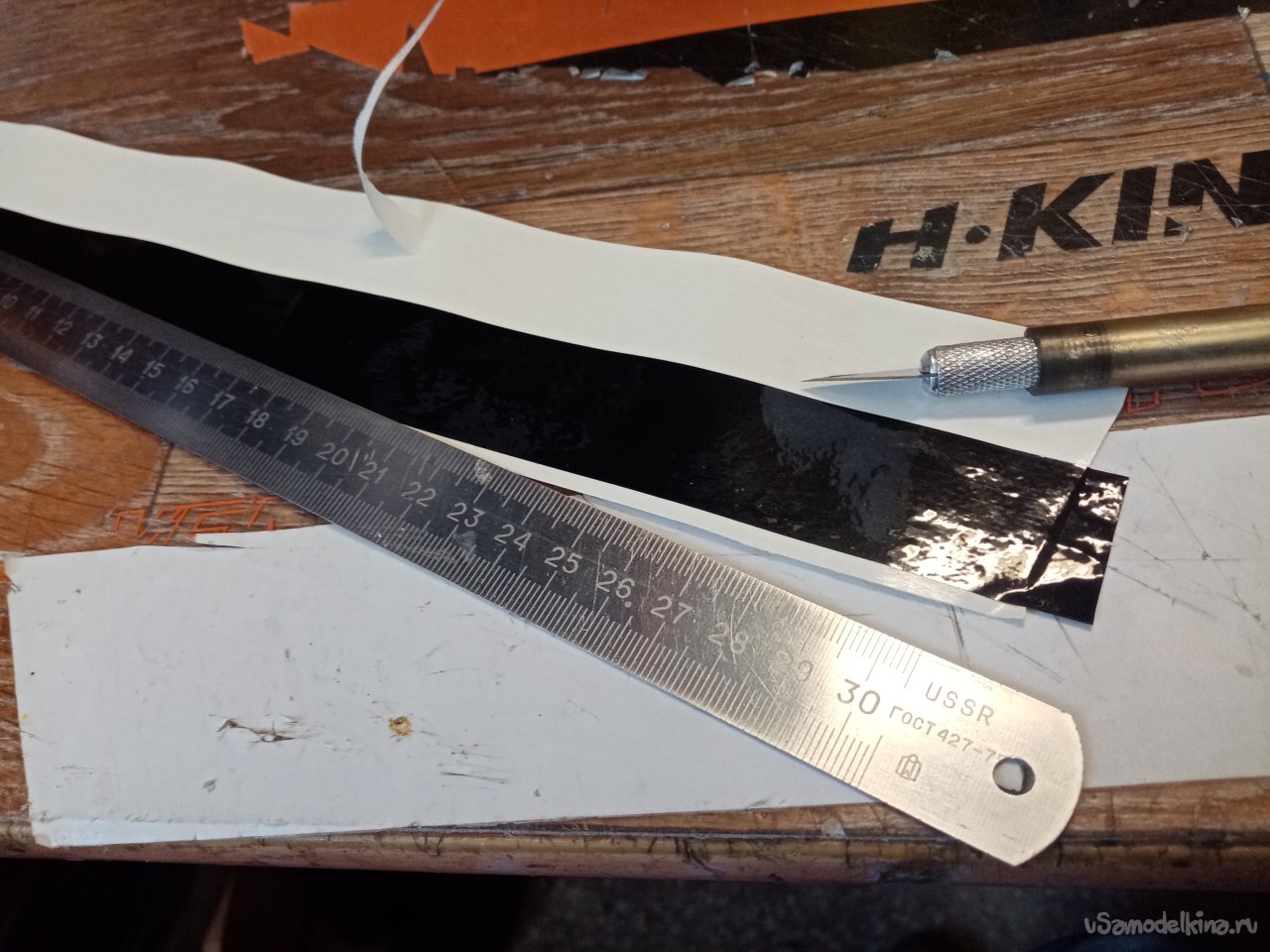

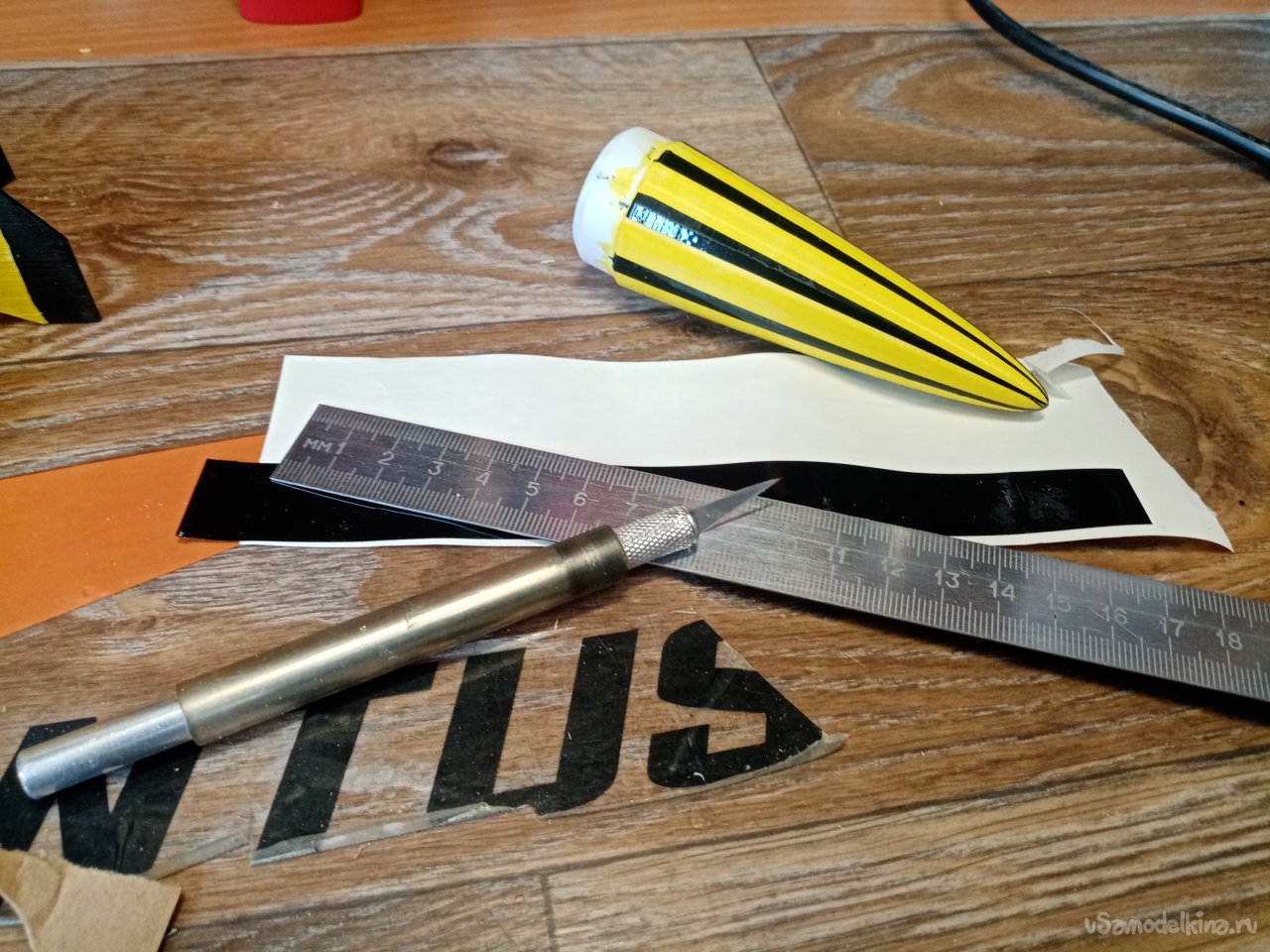

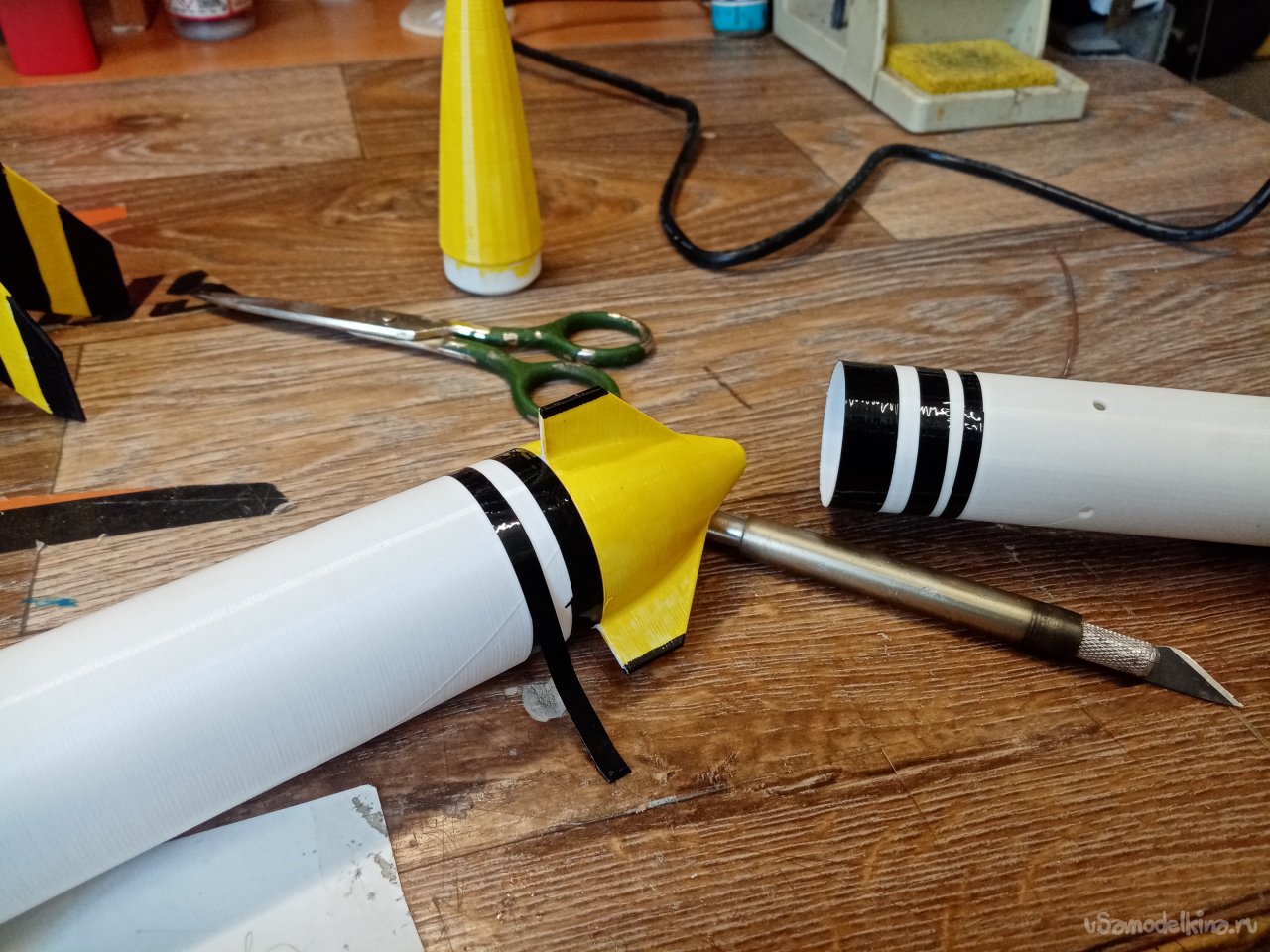

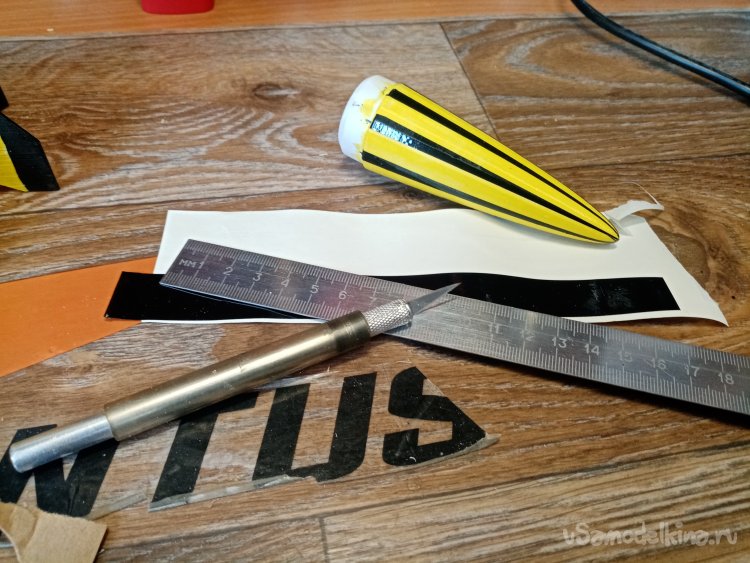

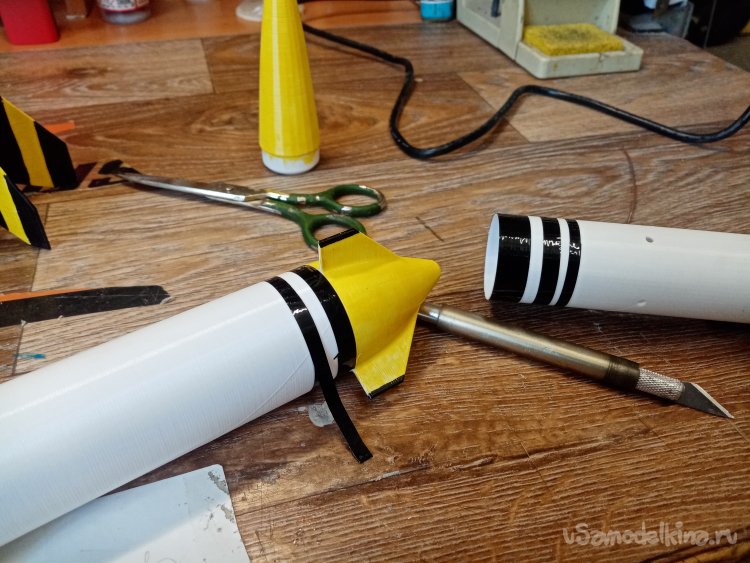

    Тонкие полоски воспроизвожу при помощи черного скотча. Наклеиваю его на подложку под ламинат. При помощи ножа для творчества и металлической линейки. Затем переношу тонкие полоски разной ширины.

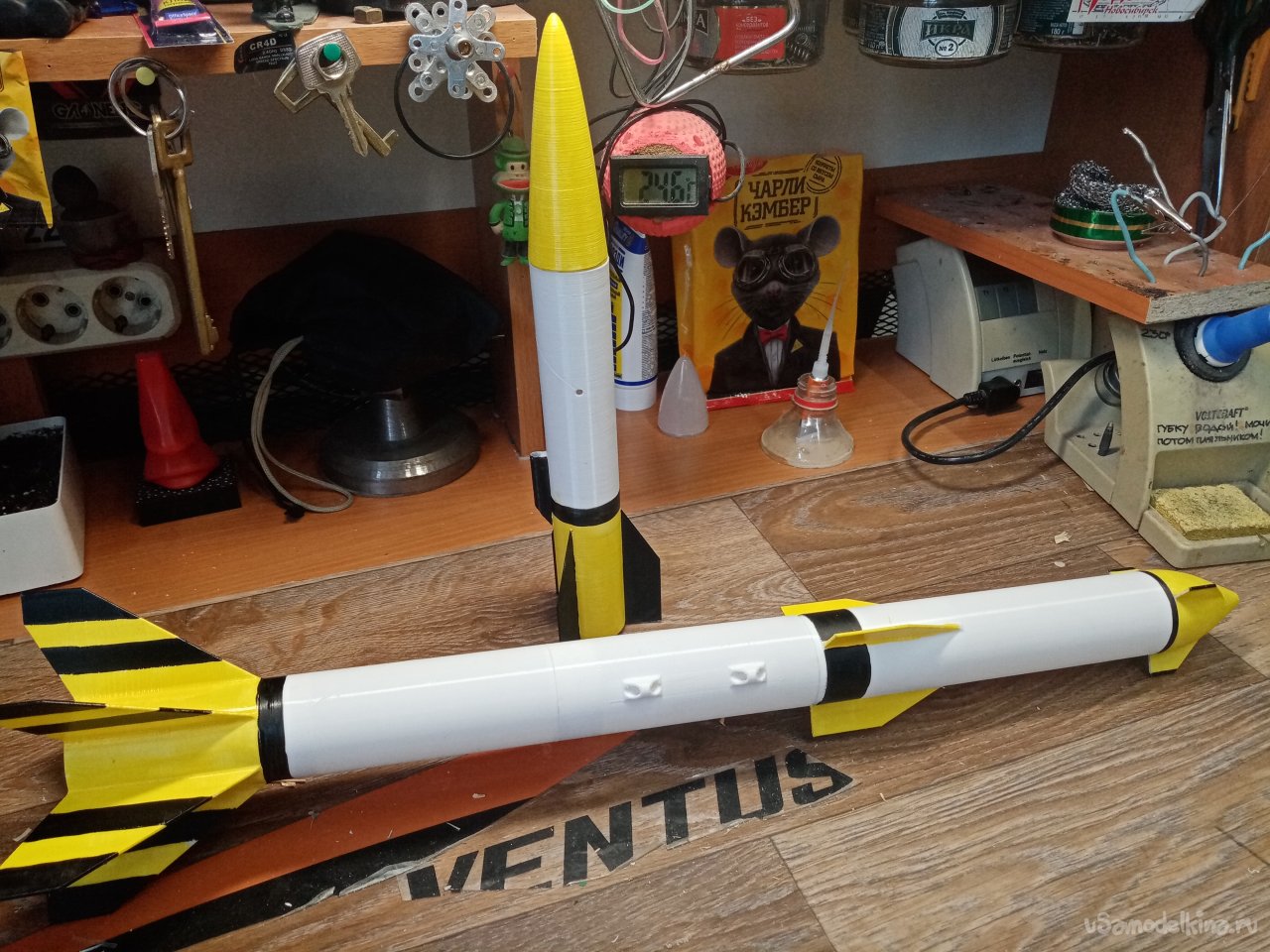

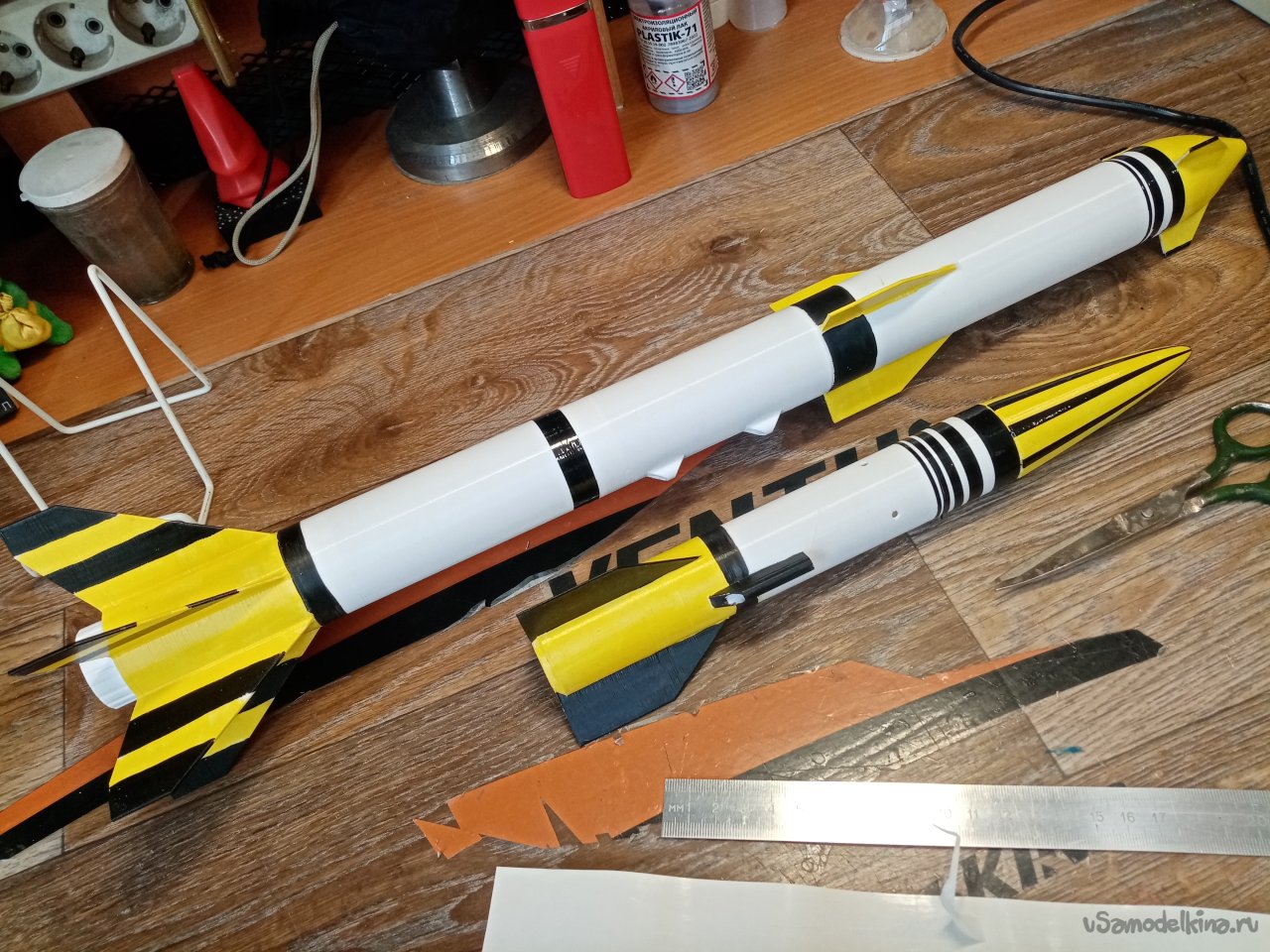

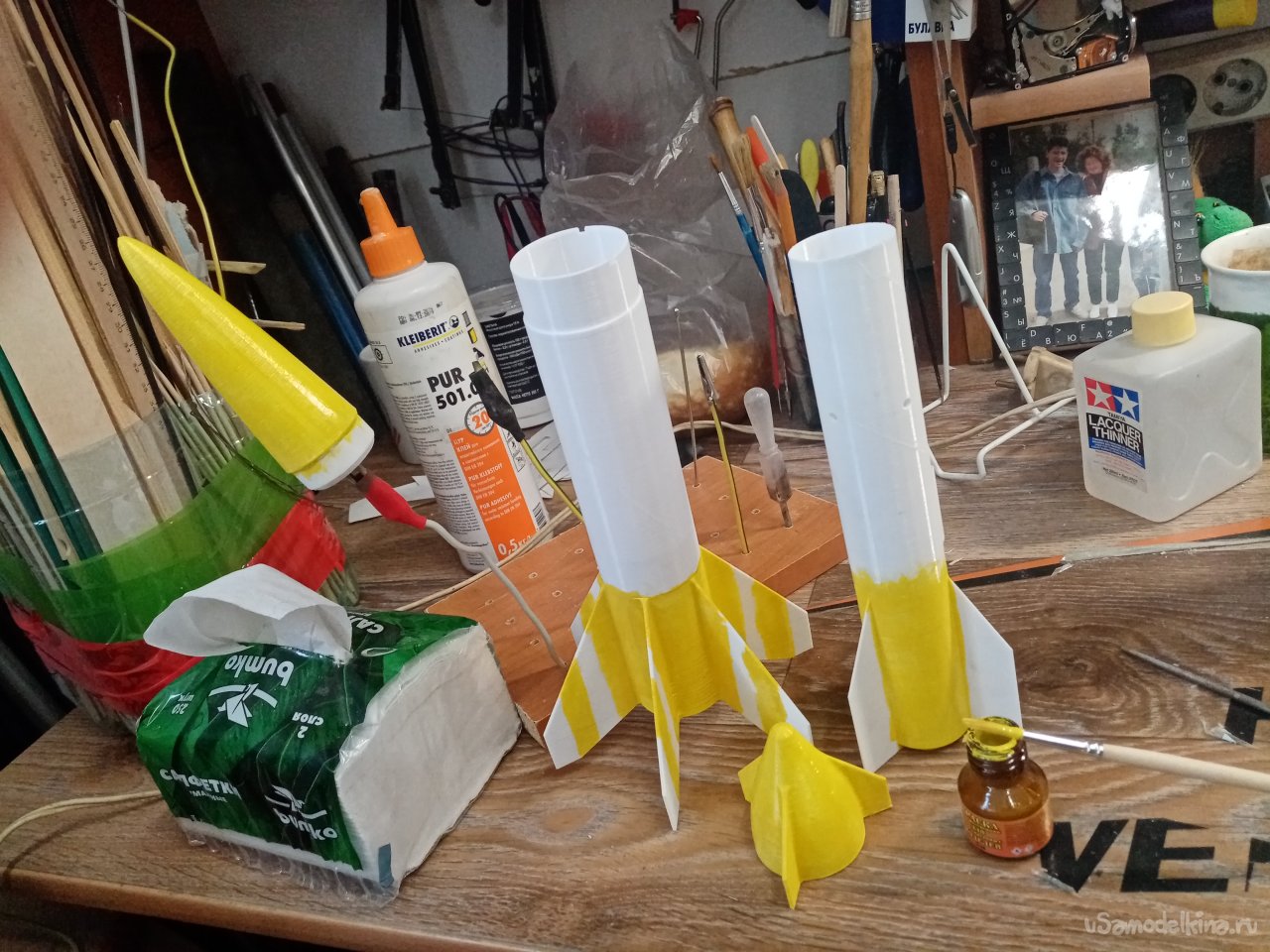

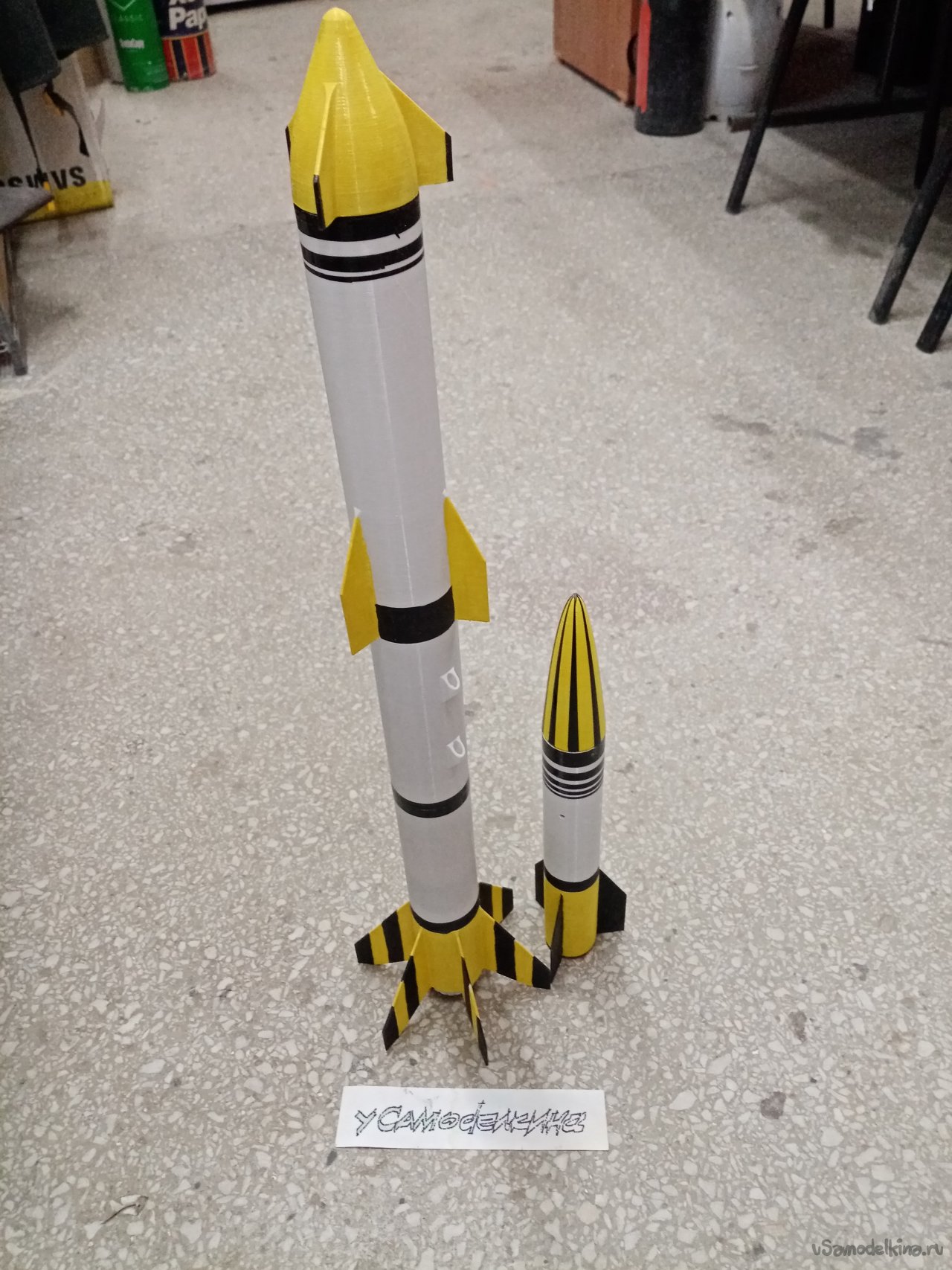

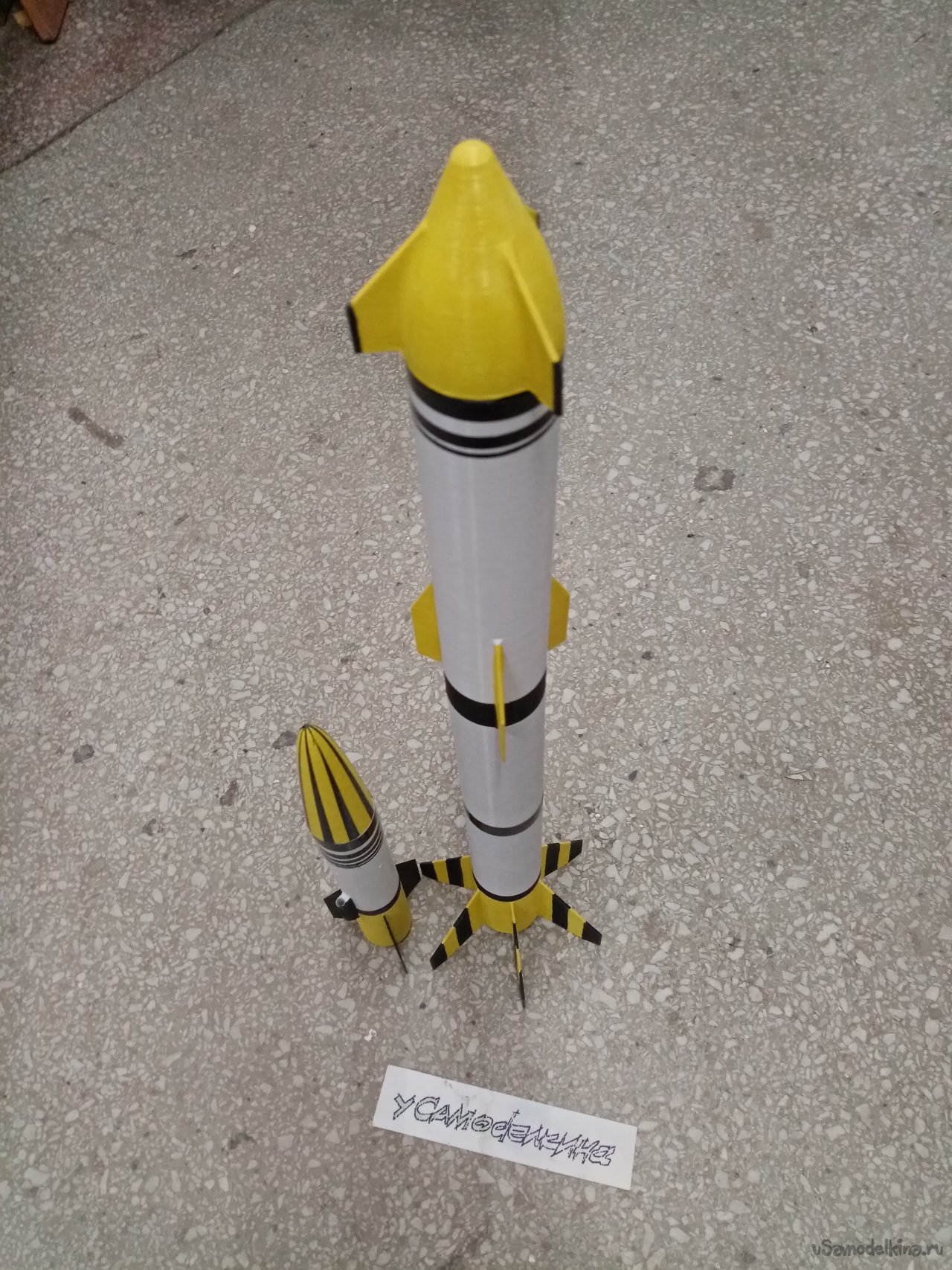

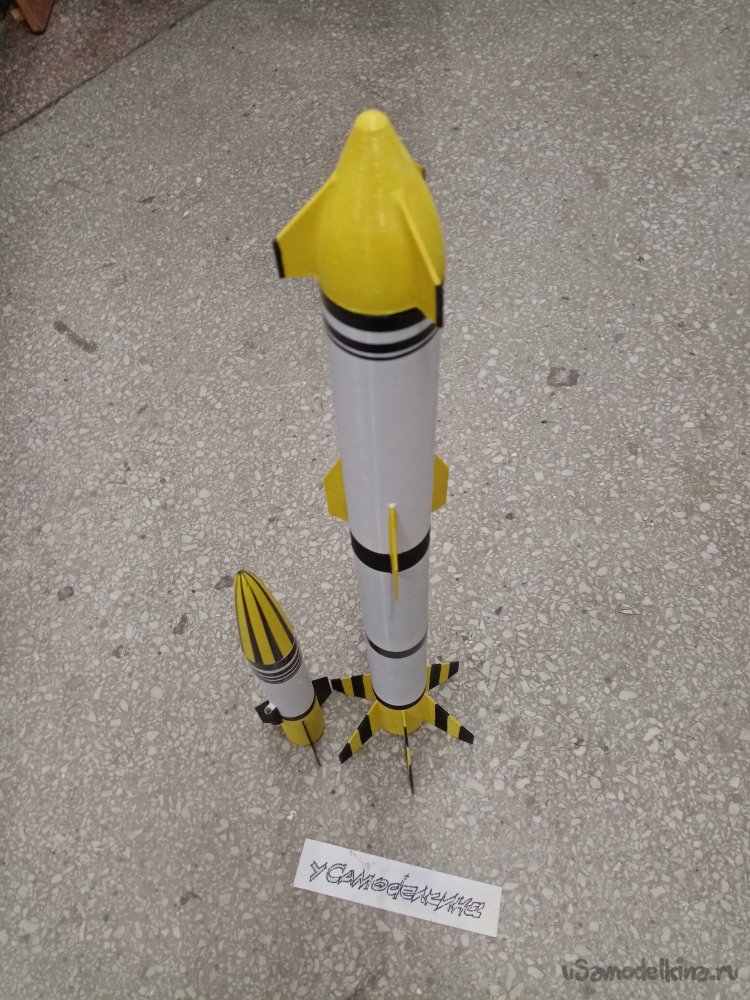

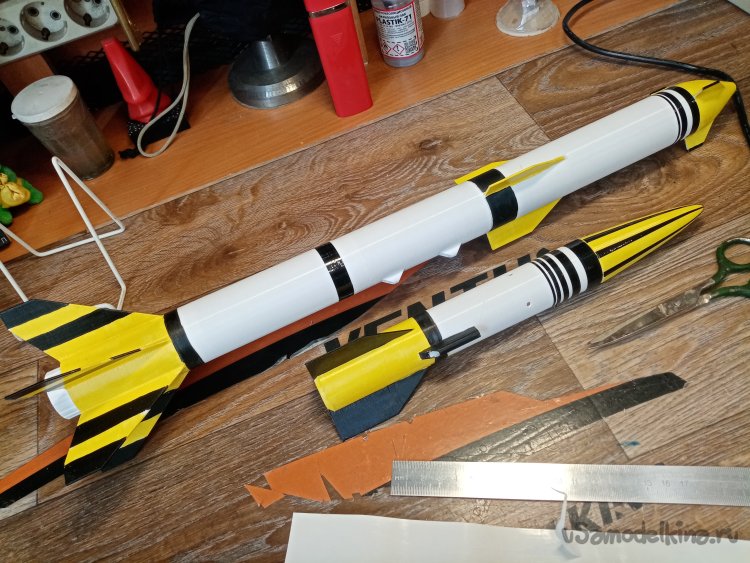

    Процесс закончен ракеты раскрашены.


    Затем нужно изготовить лабиринтное уплотнение. Оно обязано защитить парашют от раскаленных газов вышибного заряда. Лабиринтное уплотнение состоит из нескольких дисков разделенных прокладками. Проходя по этому лабиринту из дисков и прокладок, газы расширяются, тормозятся и остывают. Энергия теряется. Получается достаточно мягкий толчок, который выталкивает систему спасения из корпуса. А  не выстрел, как из ружья.

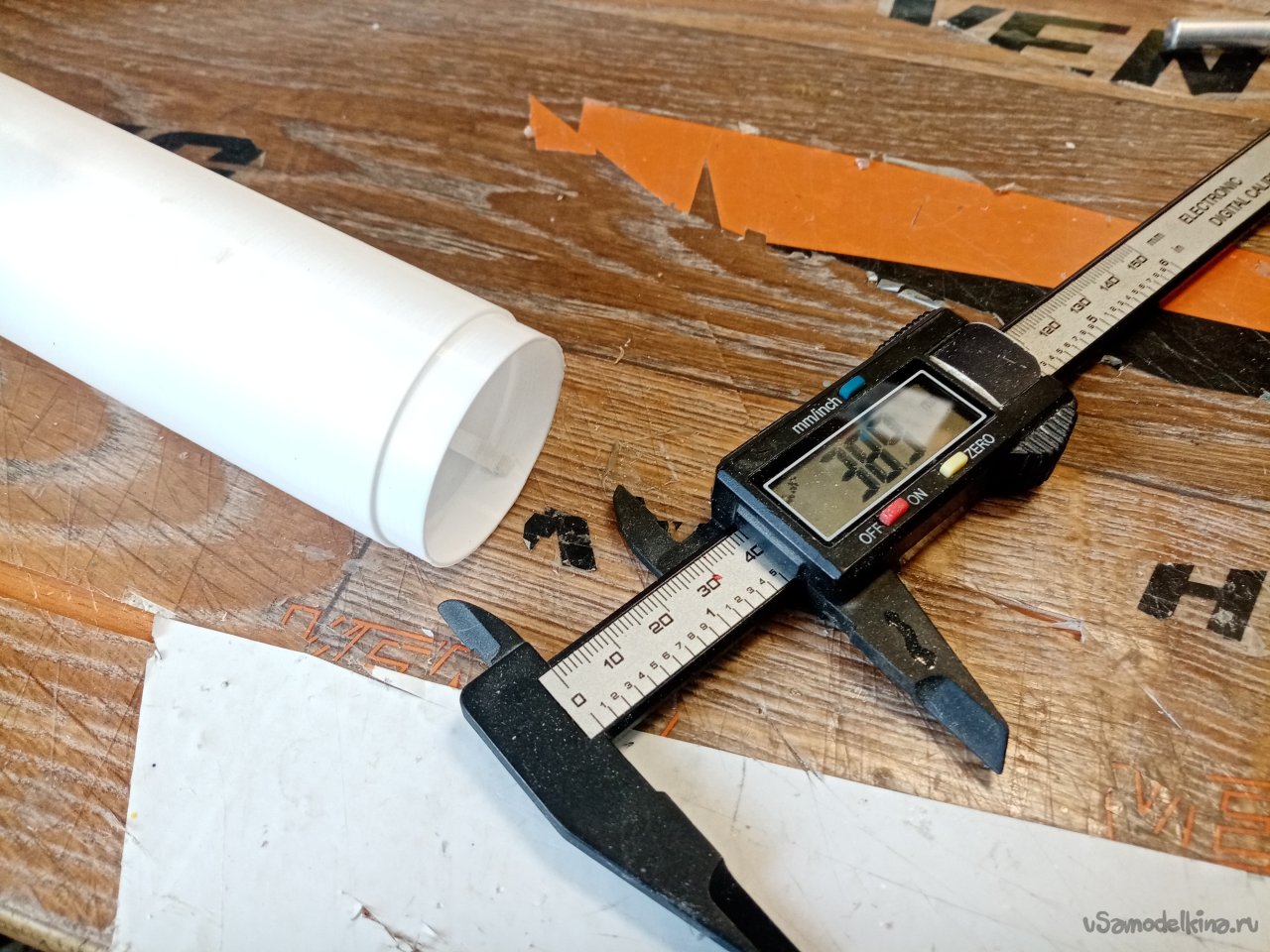

    Замеряю внутренний диаметр корпуса при помощи цифрового штангельциркуля.

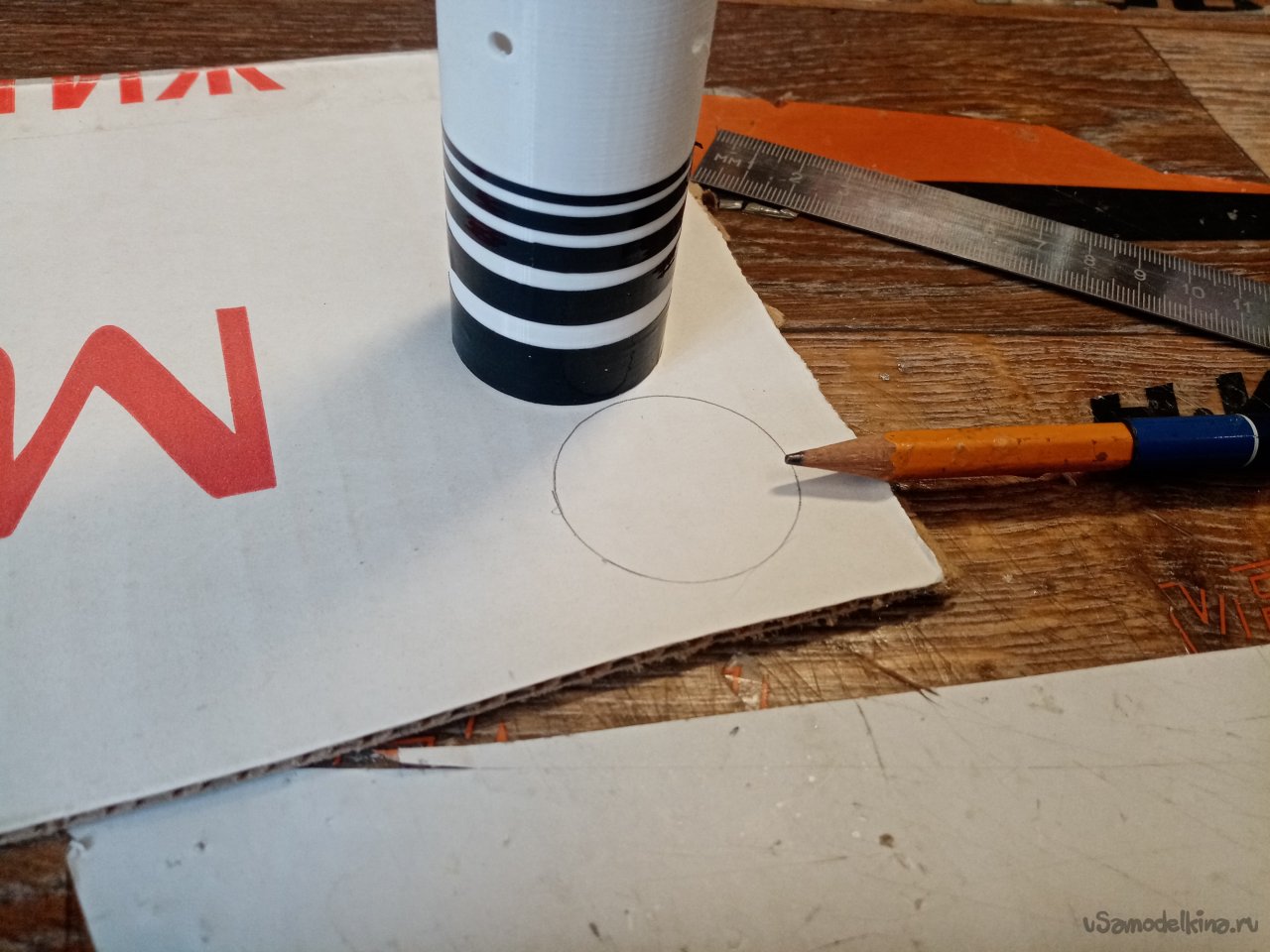

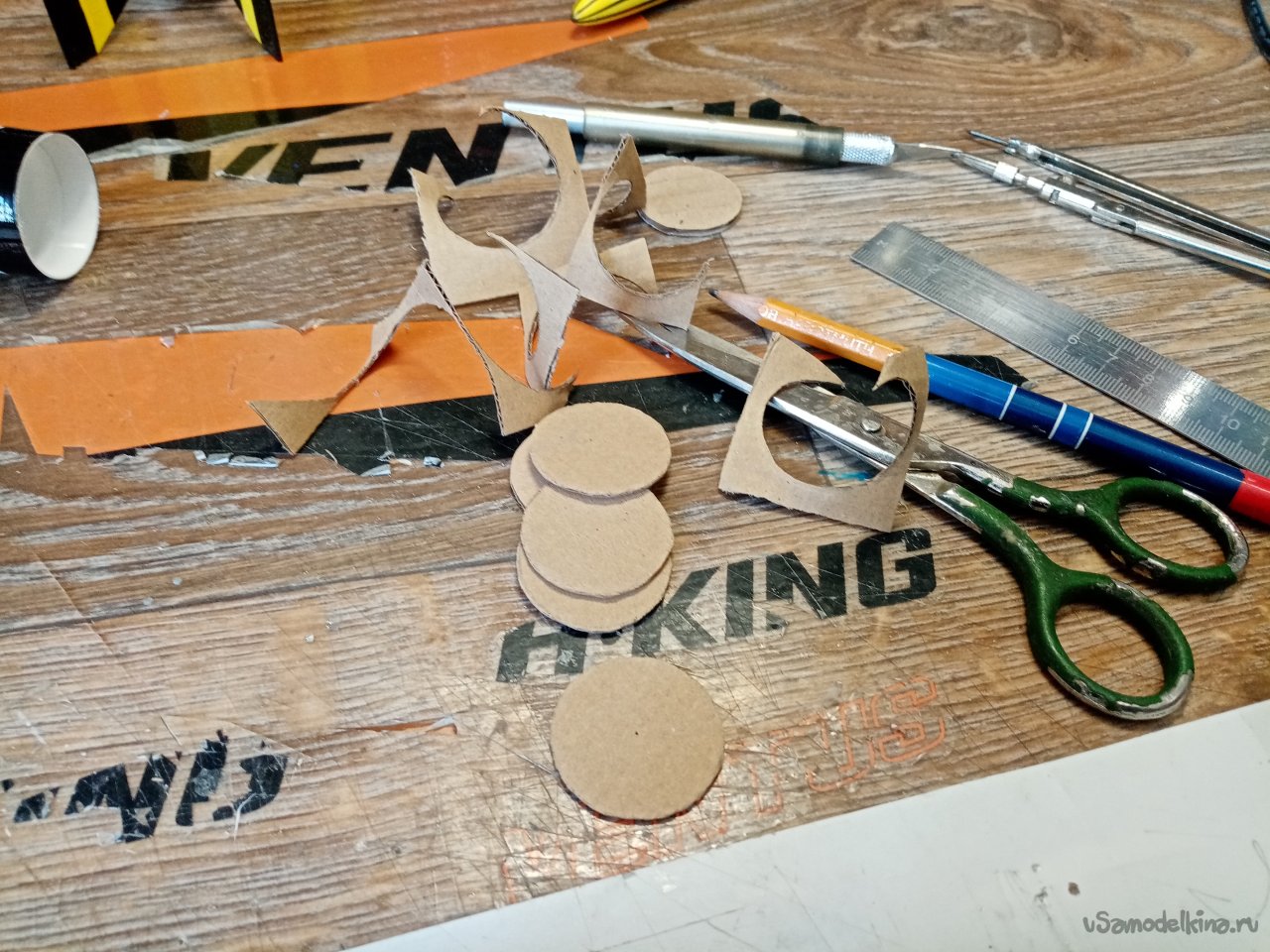

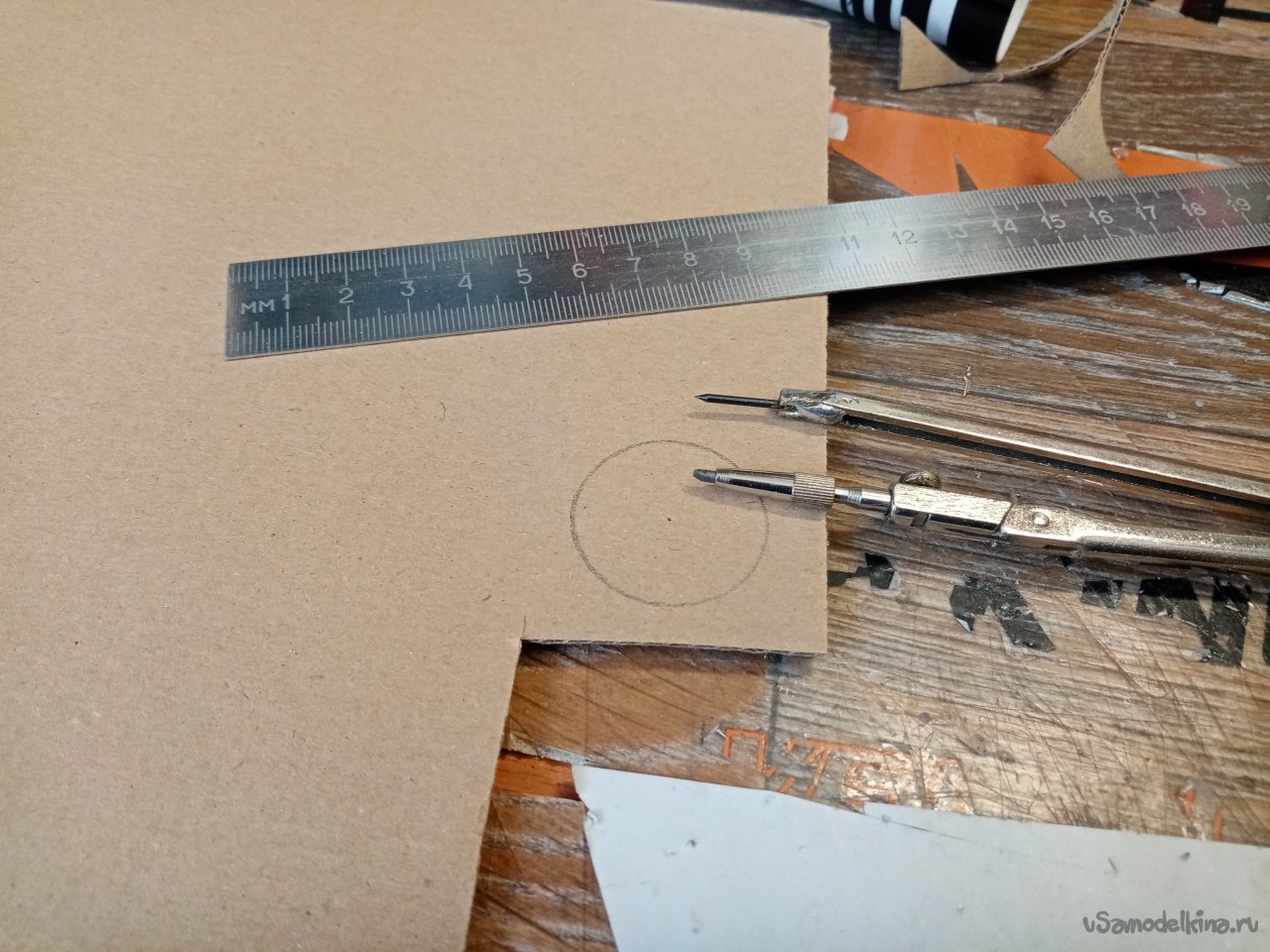

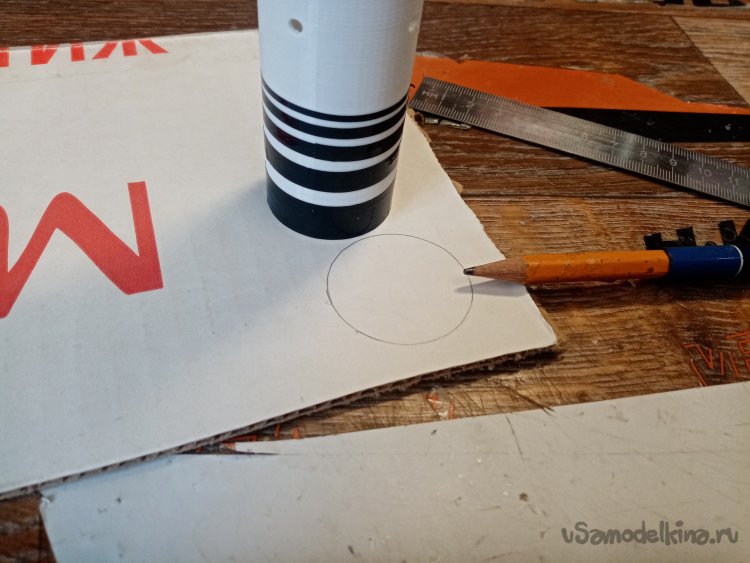

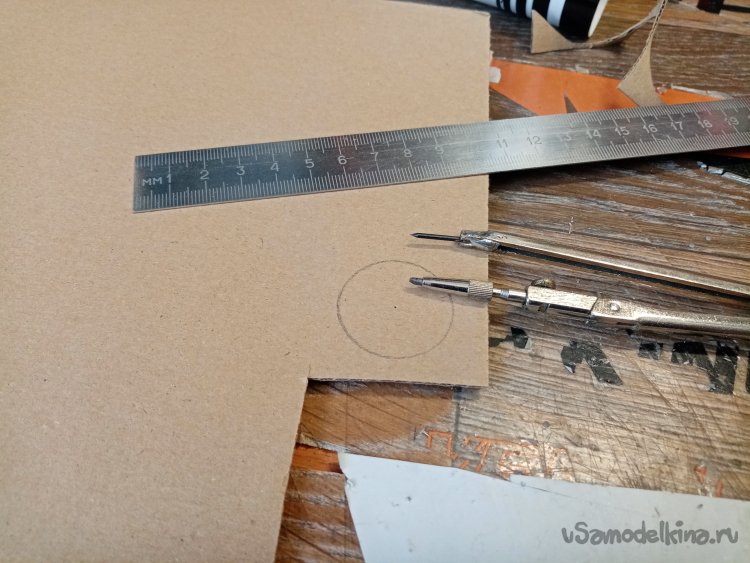

    Вычерчиваю на картоне детали циркулем. О кружок на микрон меньше диаметра корпуса. Уплотнение должно свободно перемещаться в гильзе корпуса. Оно предназначено мягко вытолкнуть парашют, а не выстрелить им. Что приведет к отрыву фалов спасательной системы.

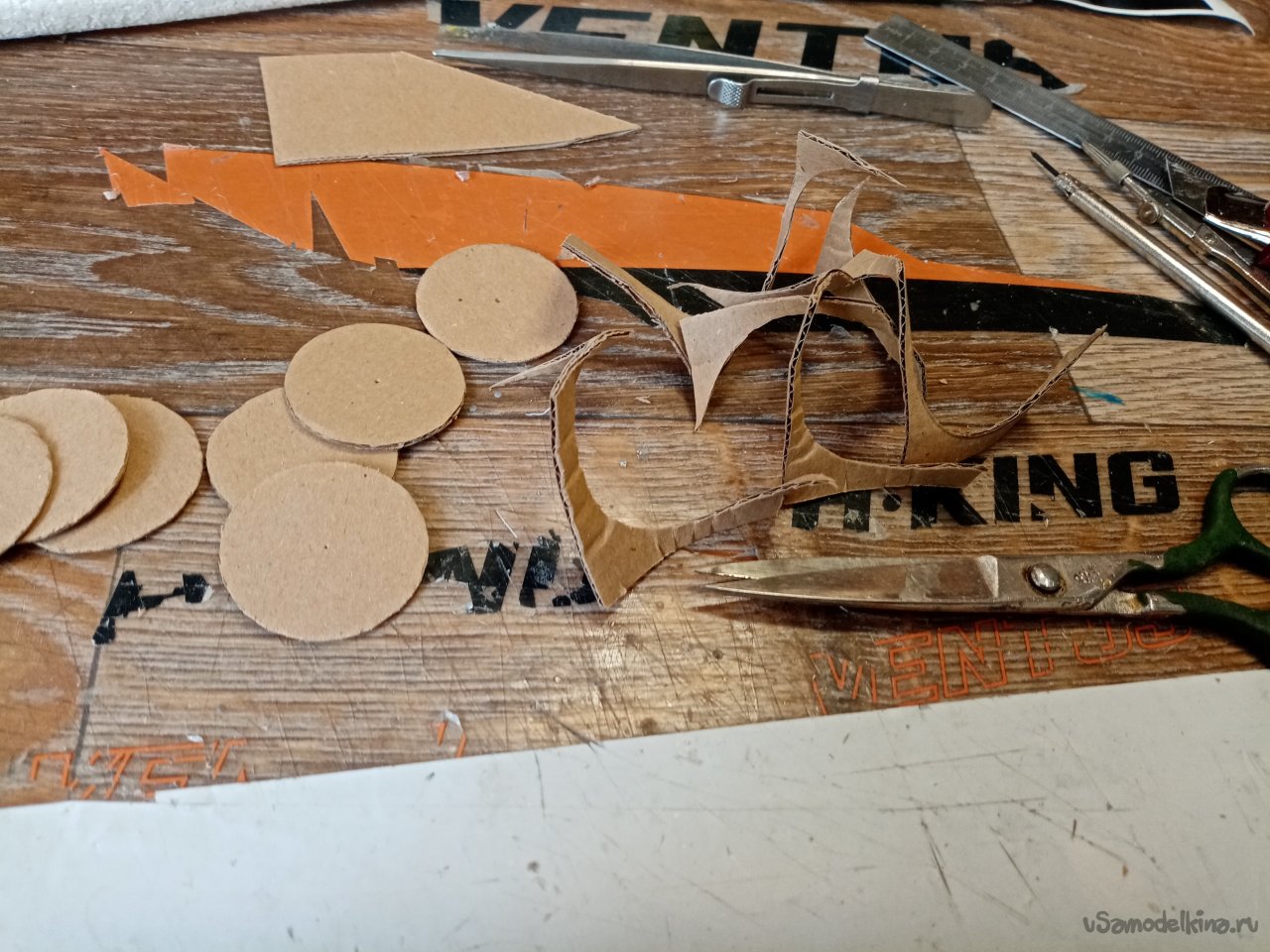

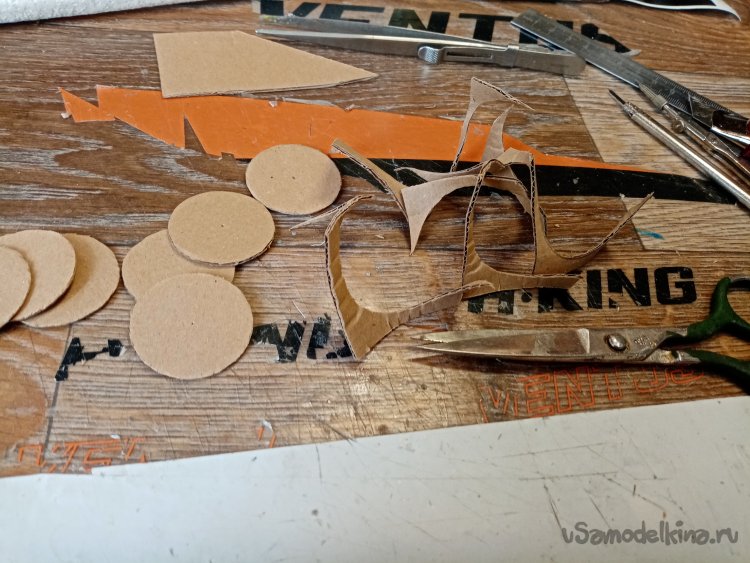

    Вырезаю кружочки. Длина лабиринтного уплотнения должна быть больше диаметра корпуса. Иначе его может перекосить и заклиниванию.

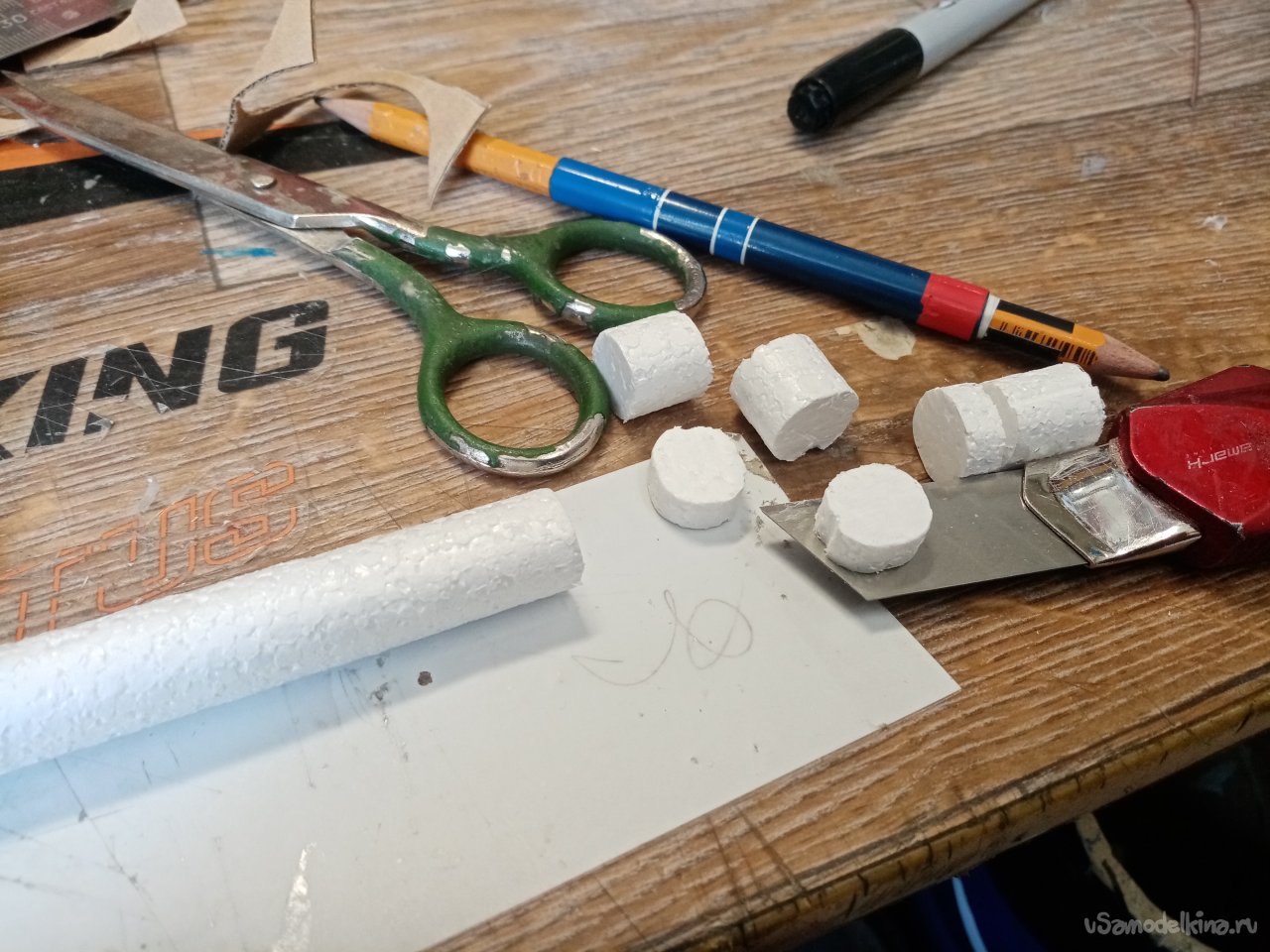

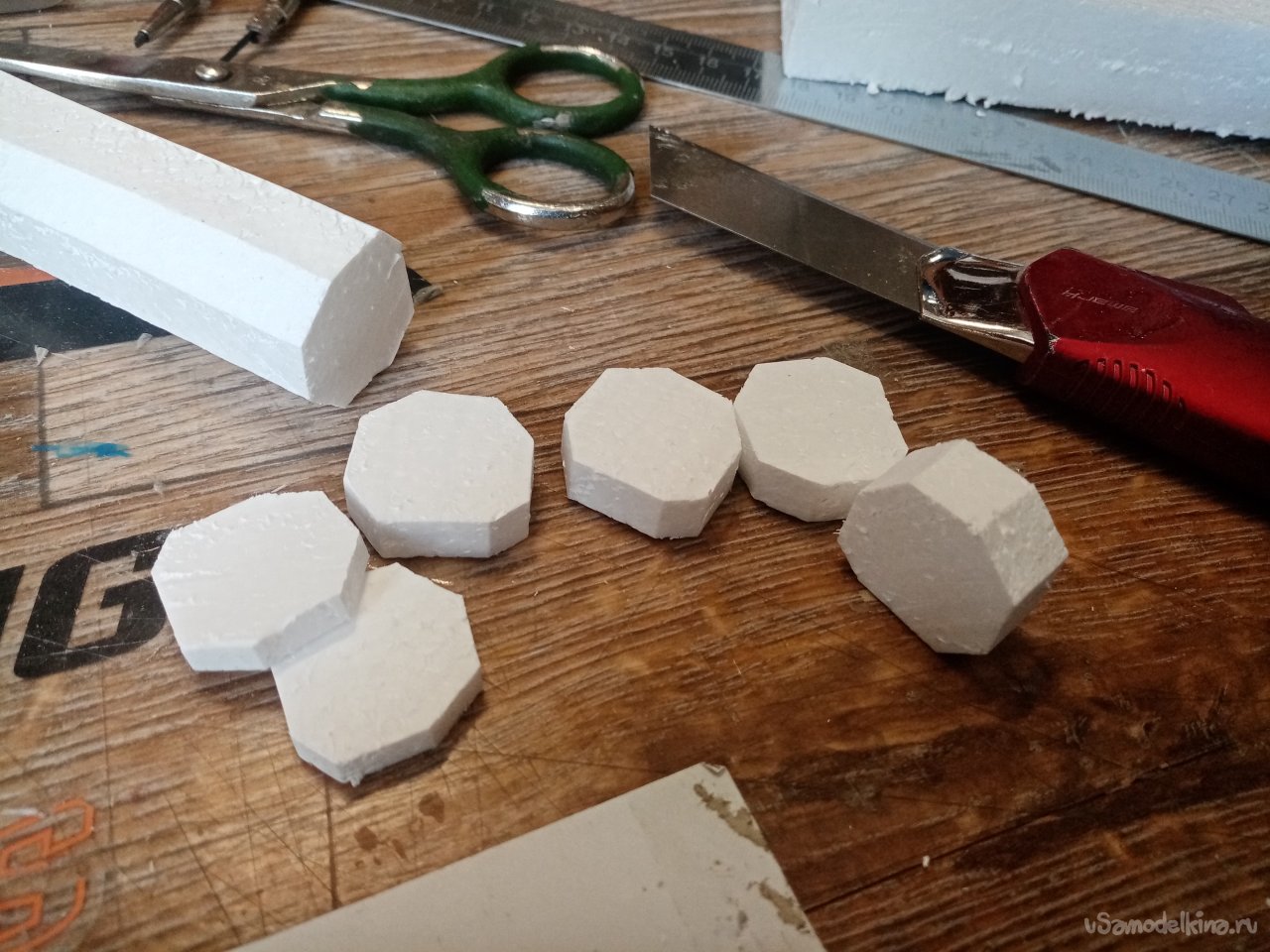

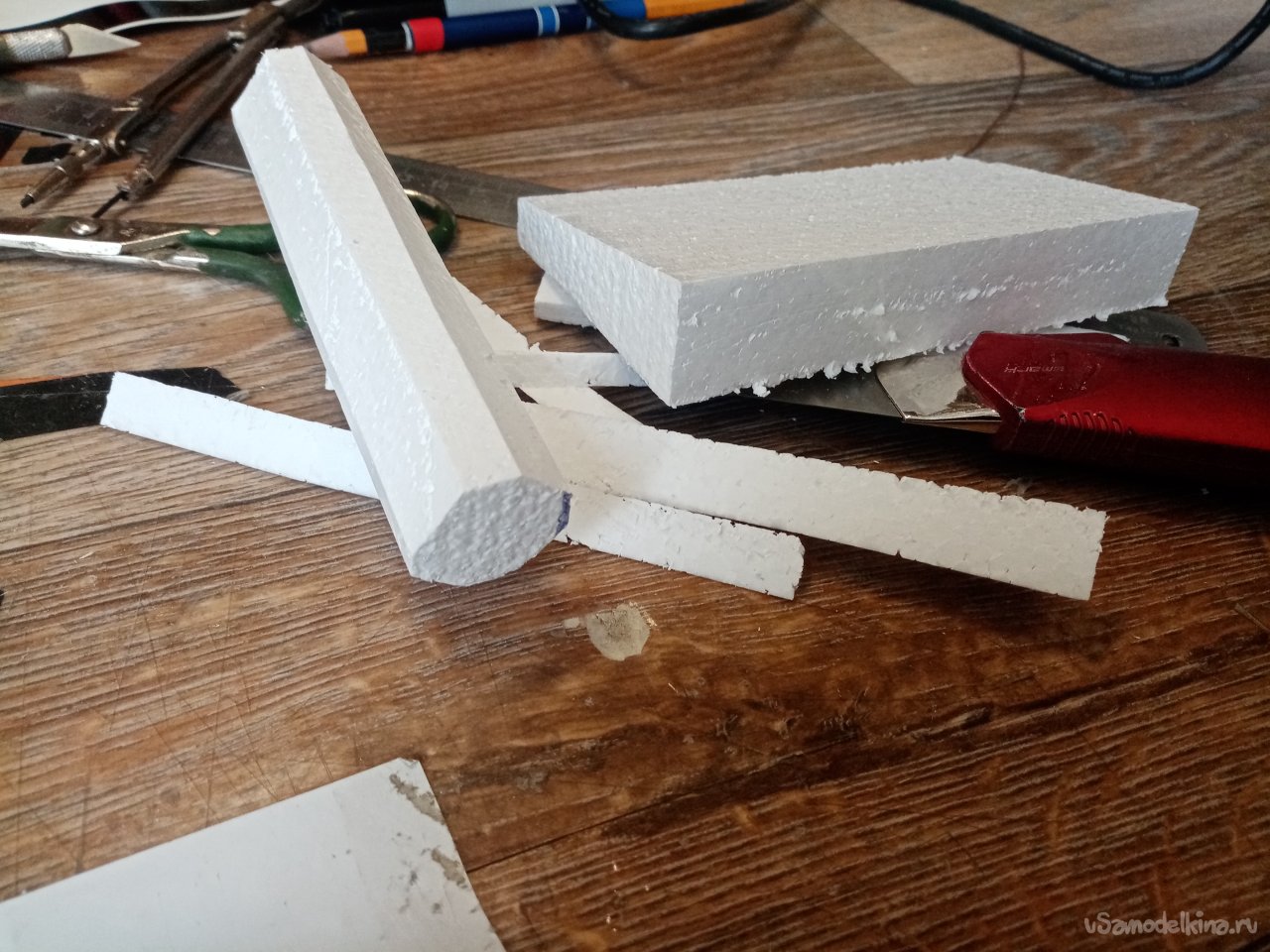

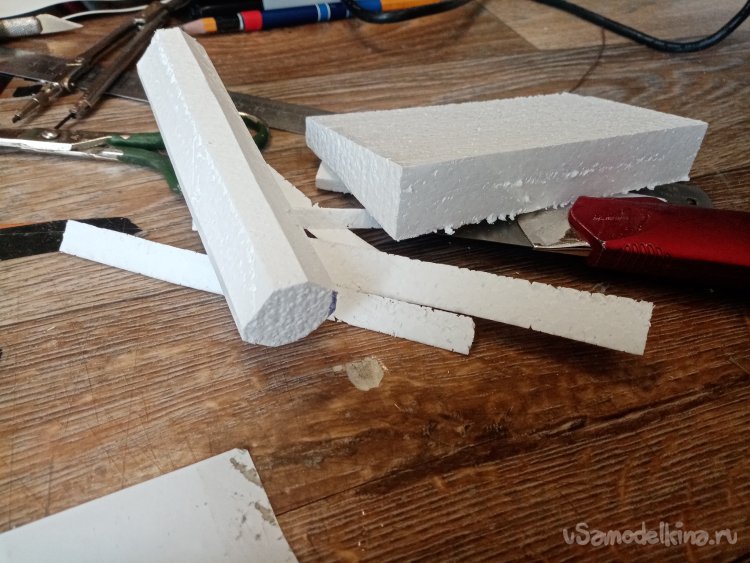

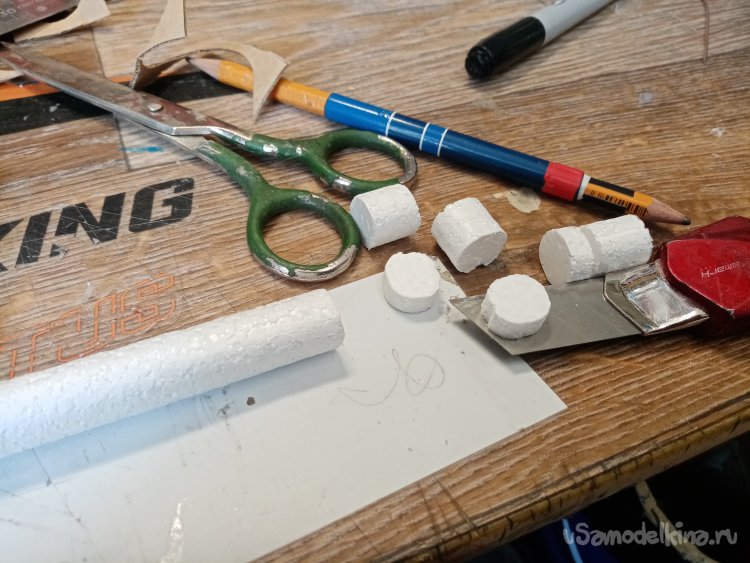

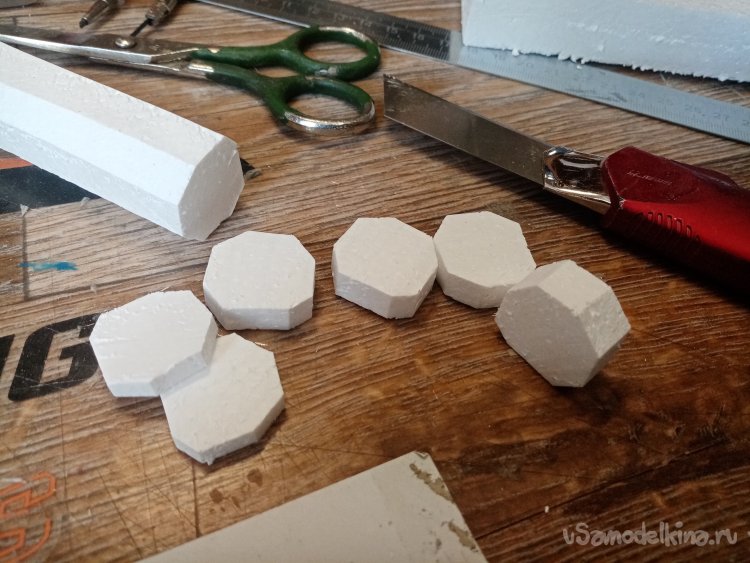

    Затем нарезаю прокладки из пенопласта. По диаметру они должны быть меньше картонных кружков.

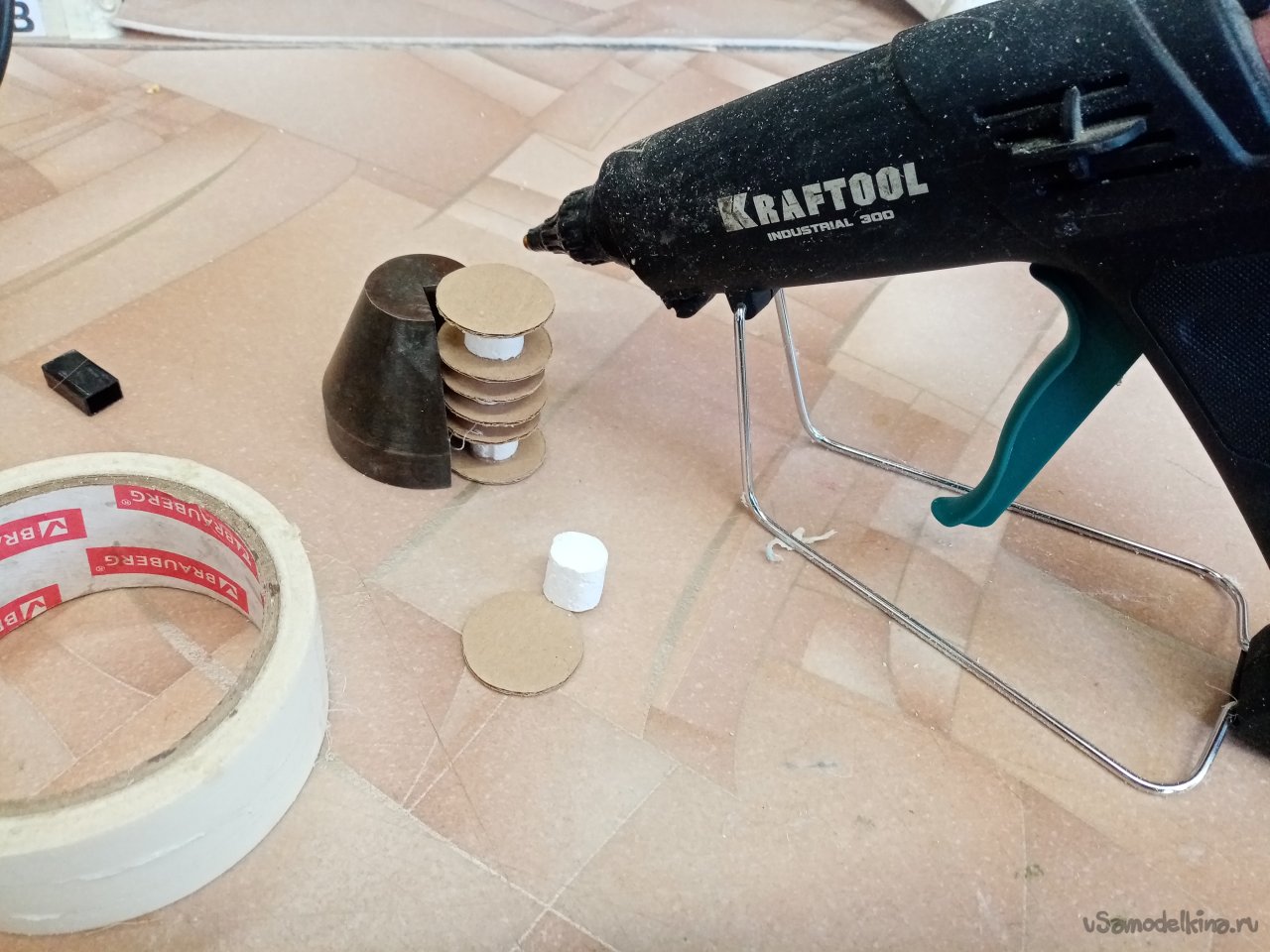

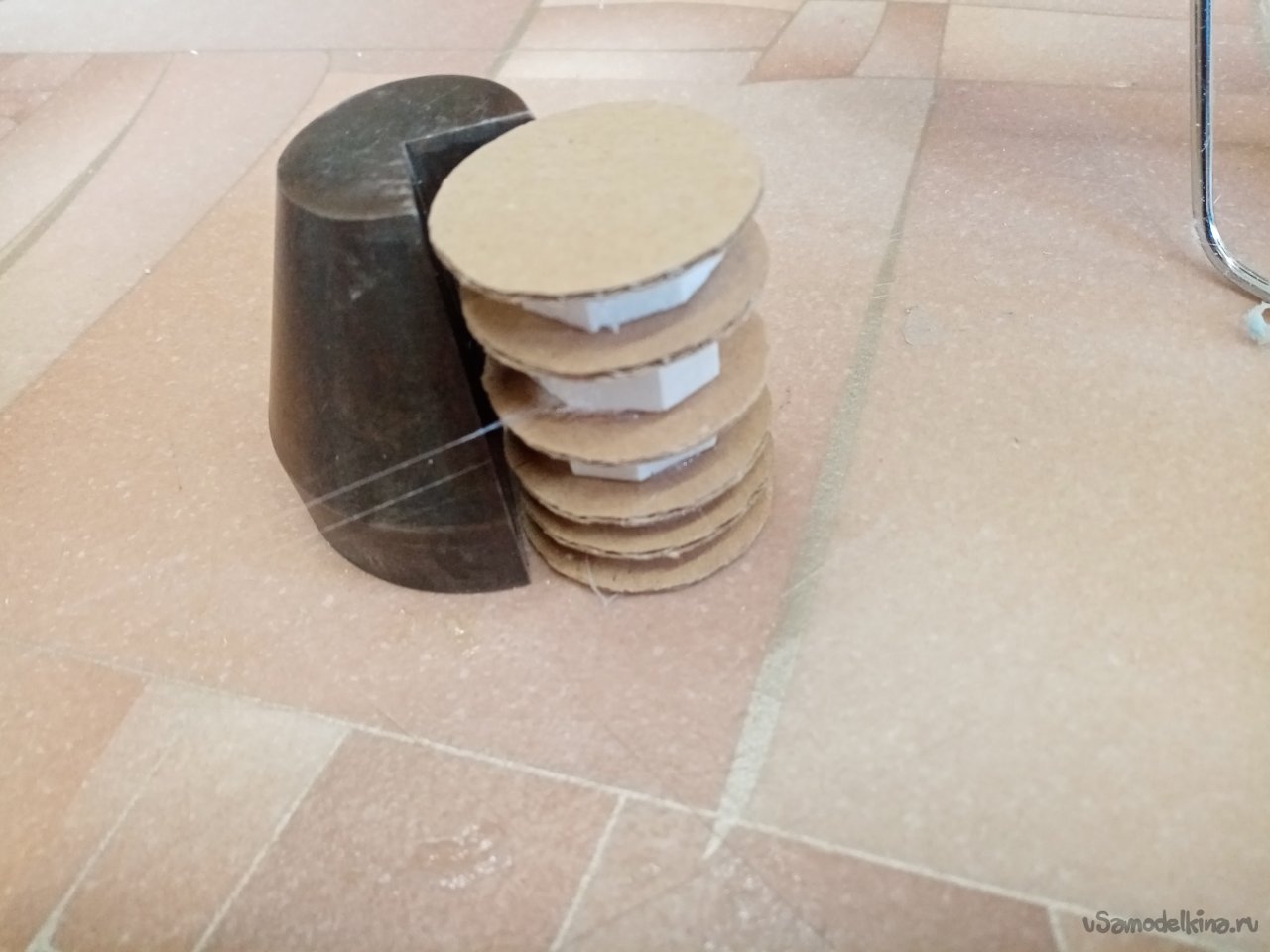

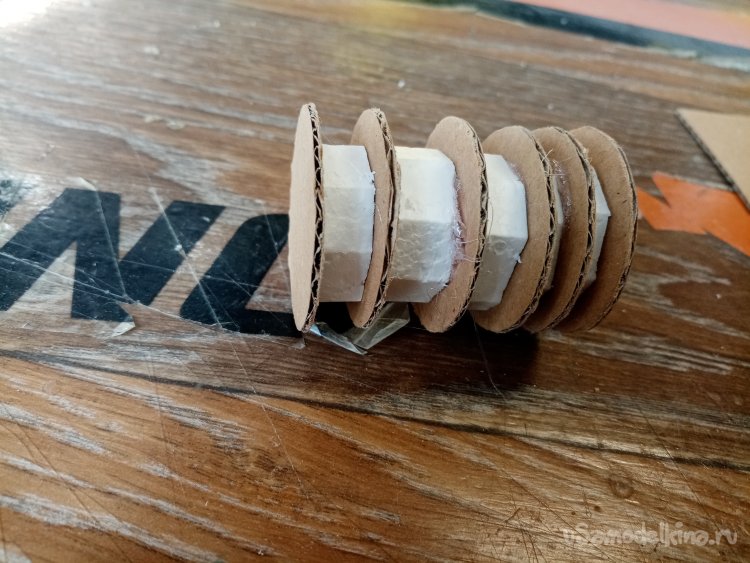

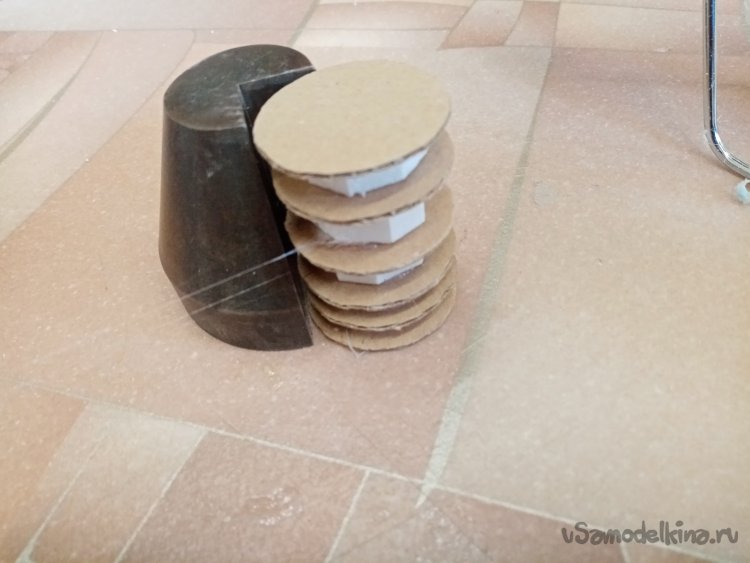

    Собираю конструкцию при помощи термопистолета.

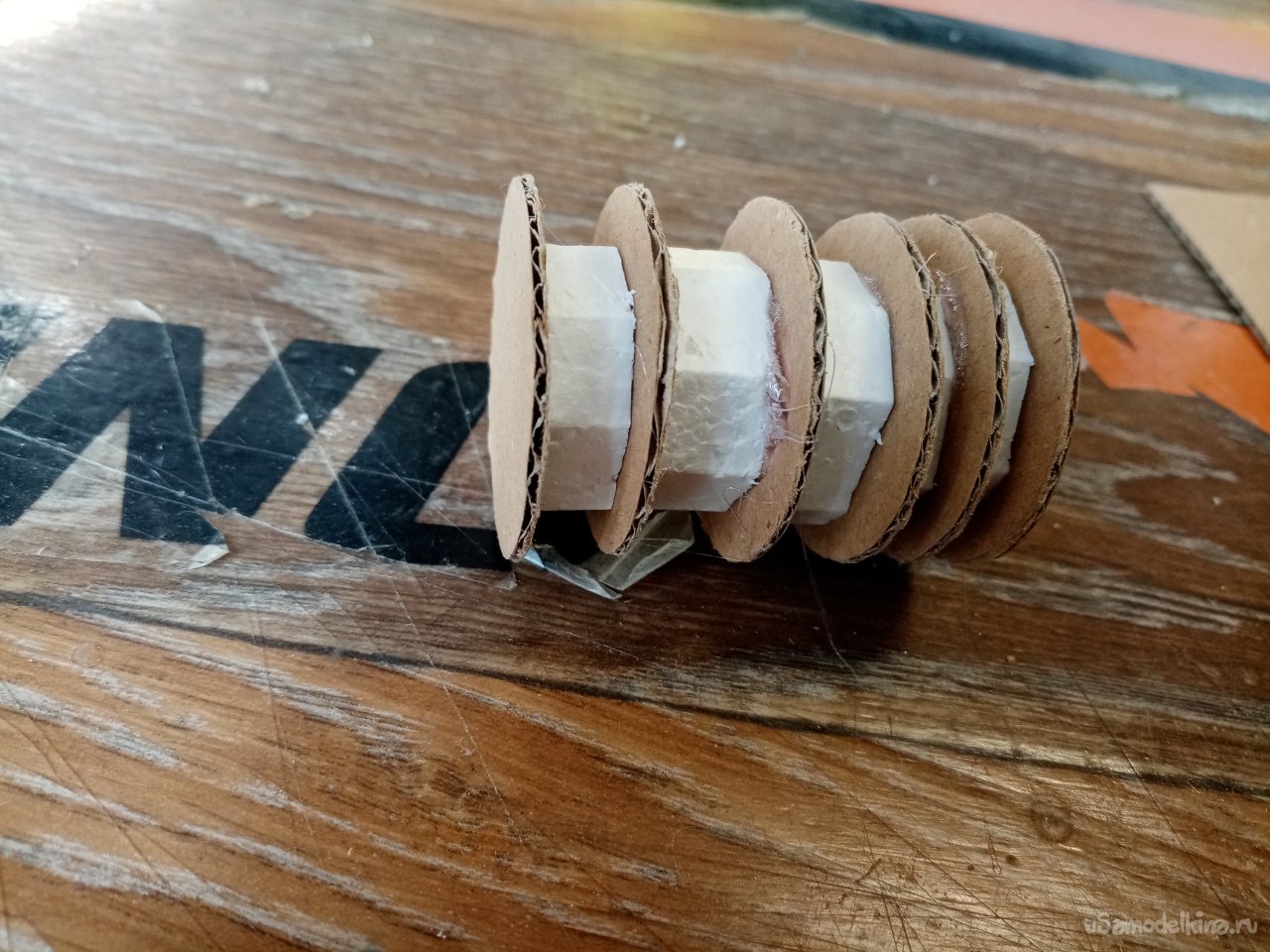

    Сборка закончена.

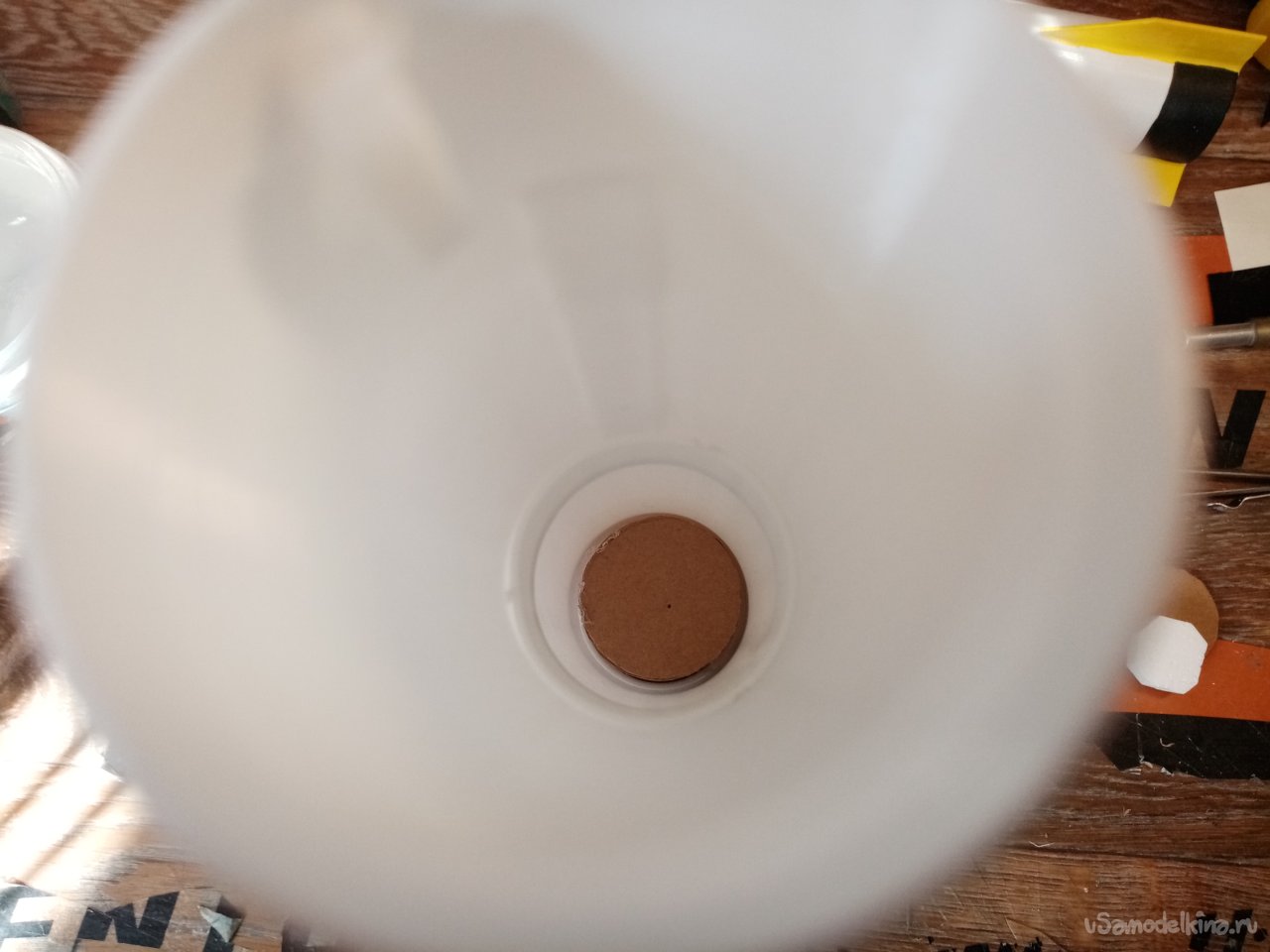

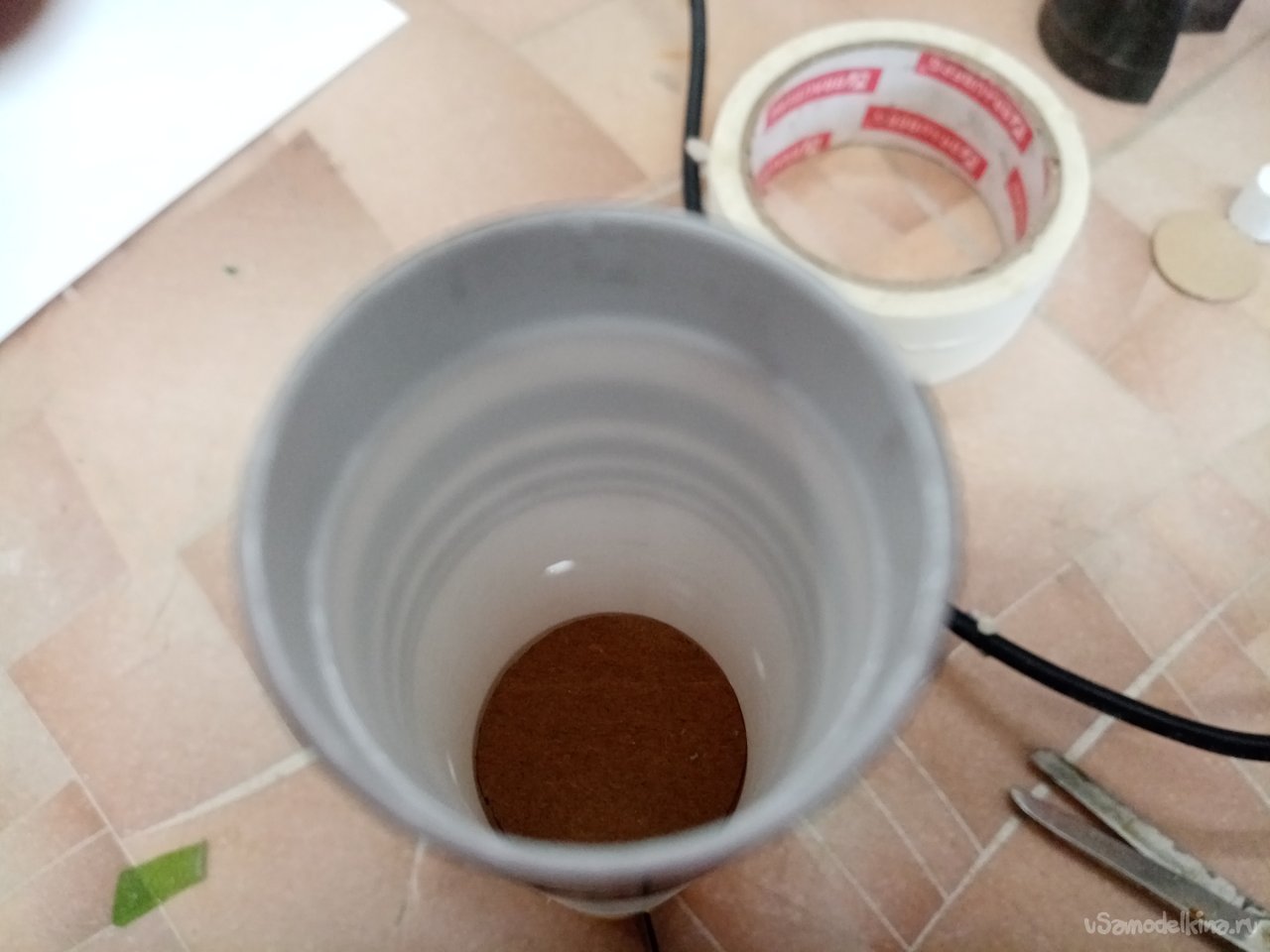

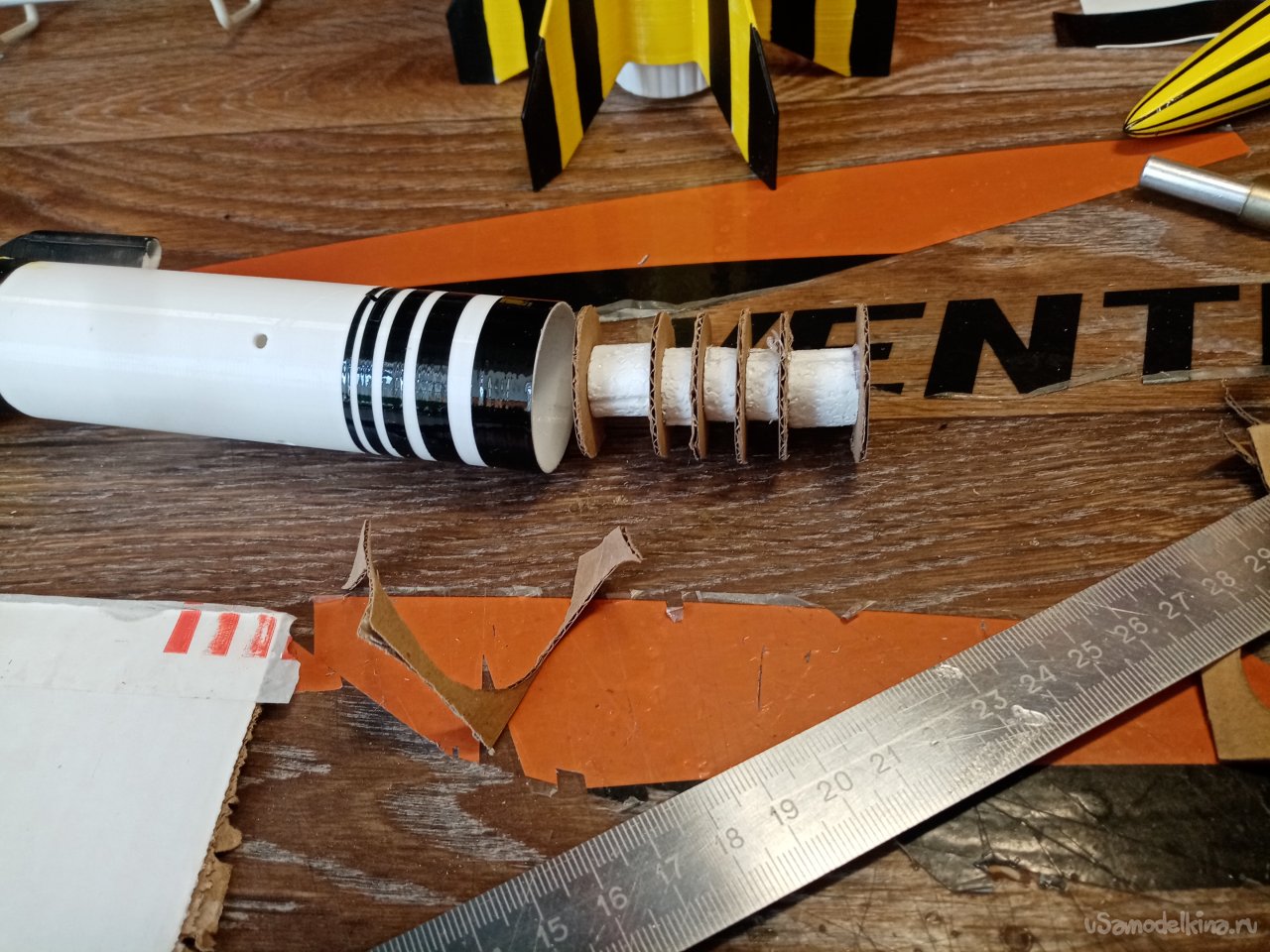

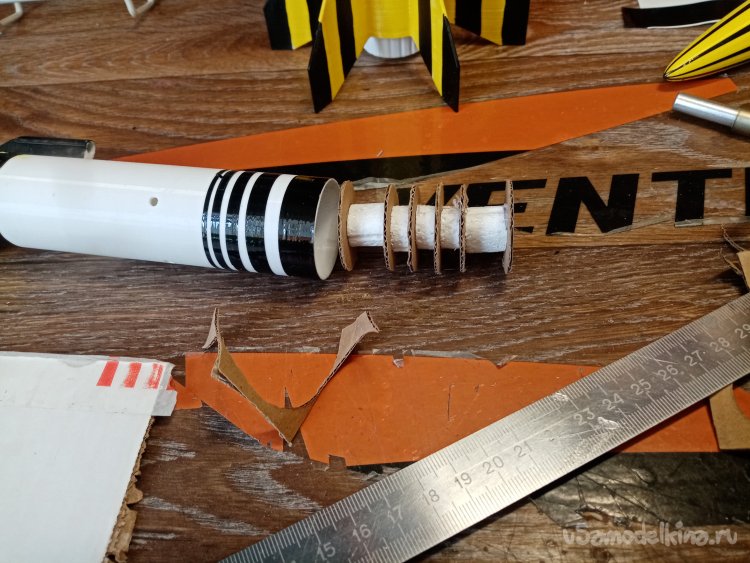

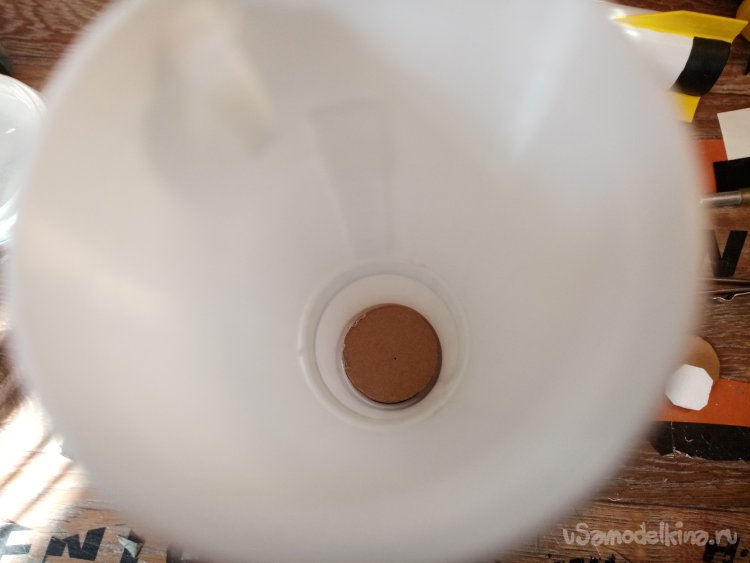

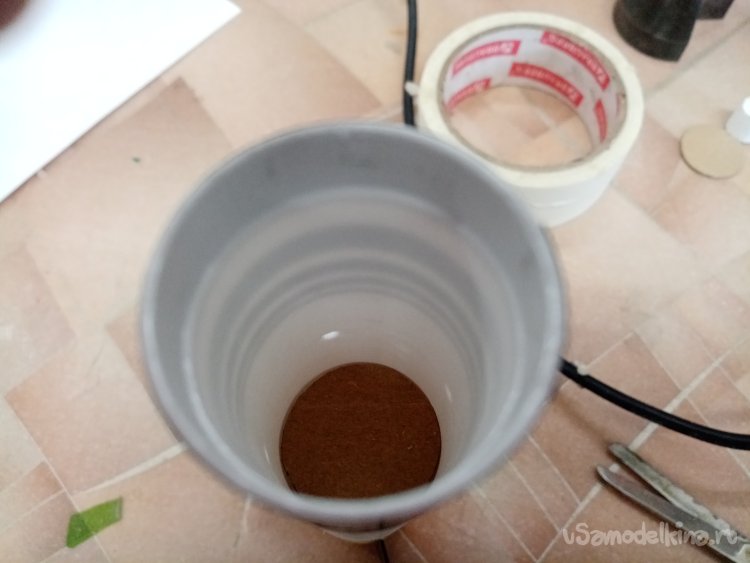

    Примеряю готовые детали к корпусу. Агрегат должен свободно перемещаться внутри корпуса с минимальным зазором.

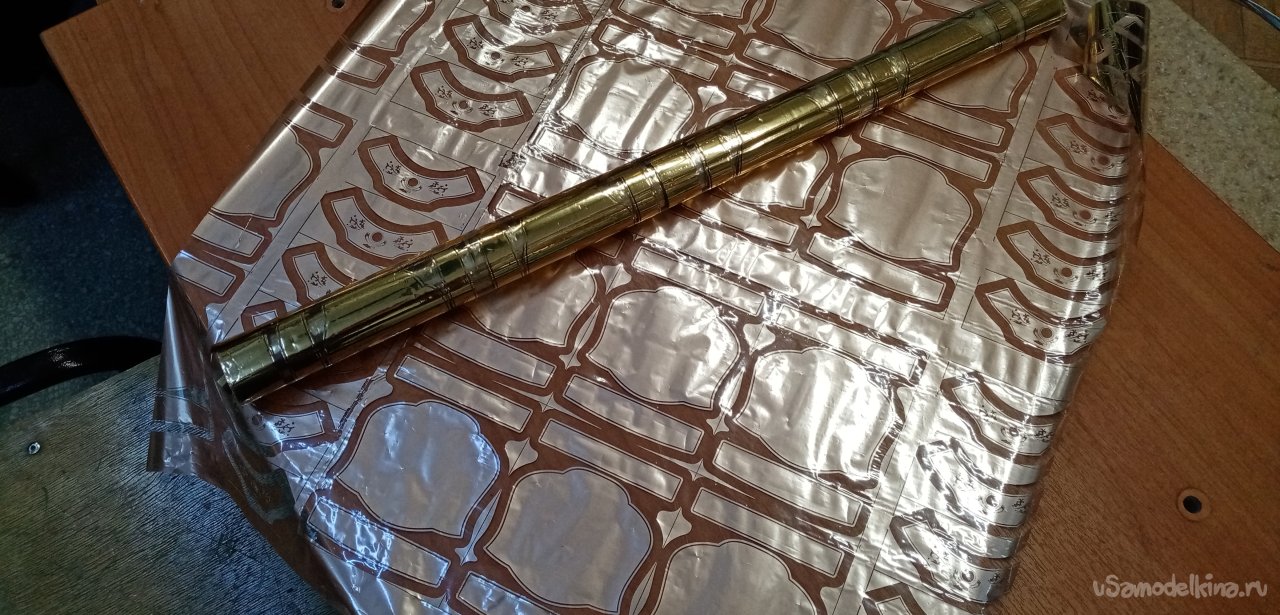

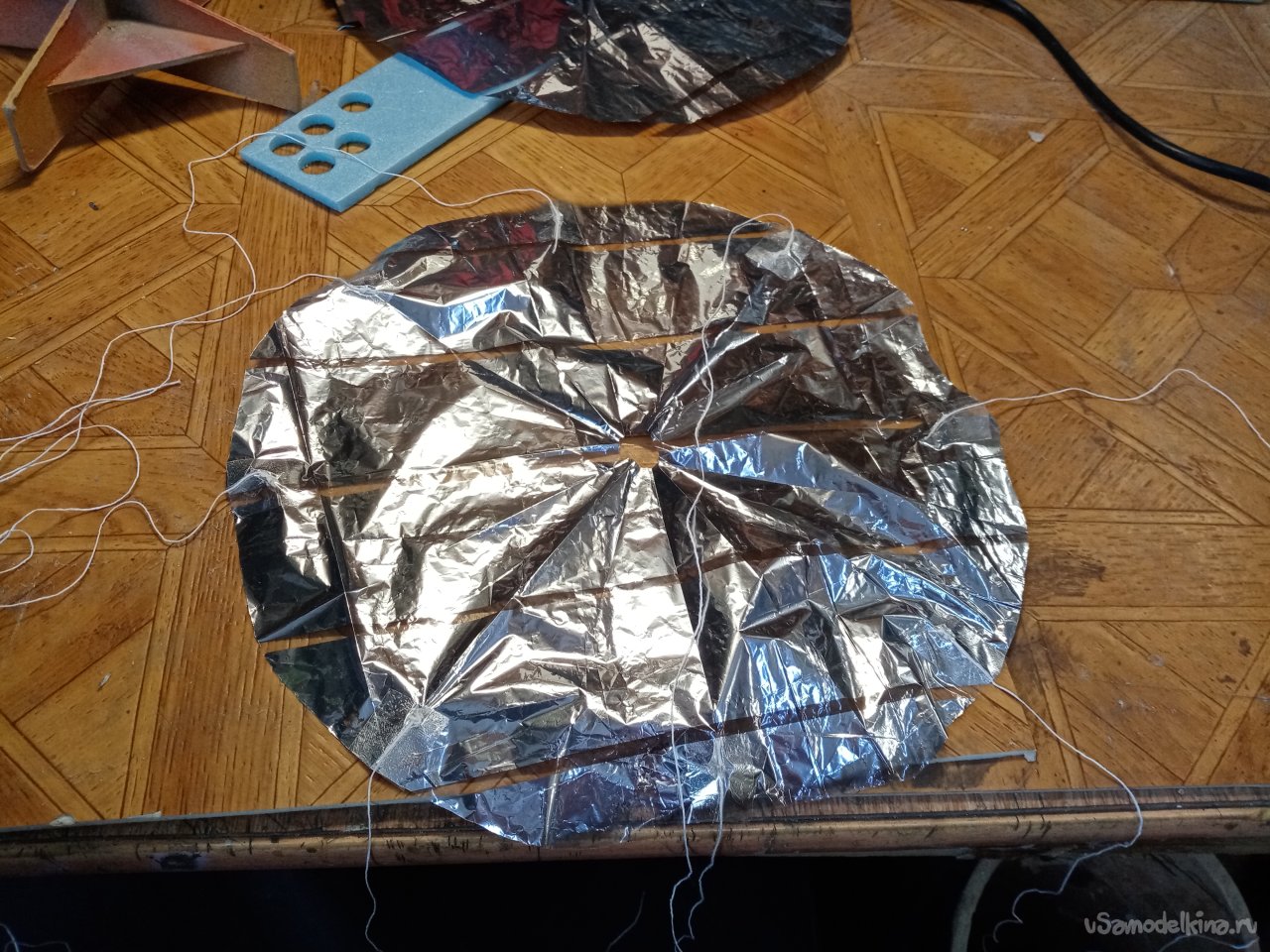

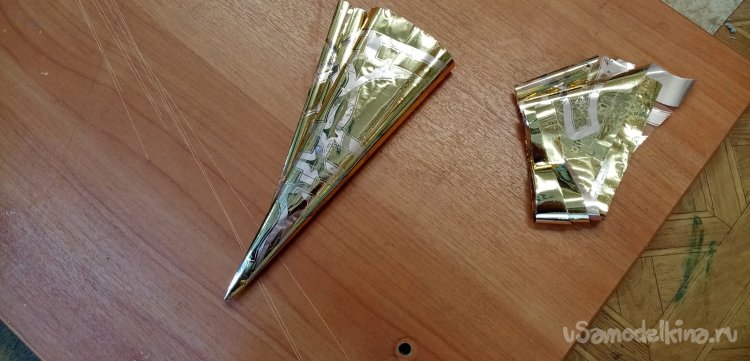

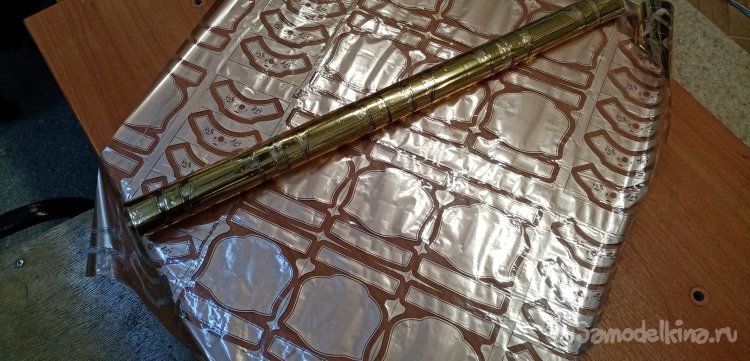

    Перехожу к изготовлению парашюта. Давно использую для этой цели блестящую пленку. Его хорошо видно на большом расстоянии. Ну и как вариант черный цвет.

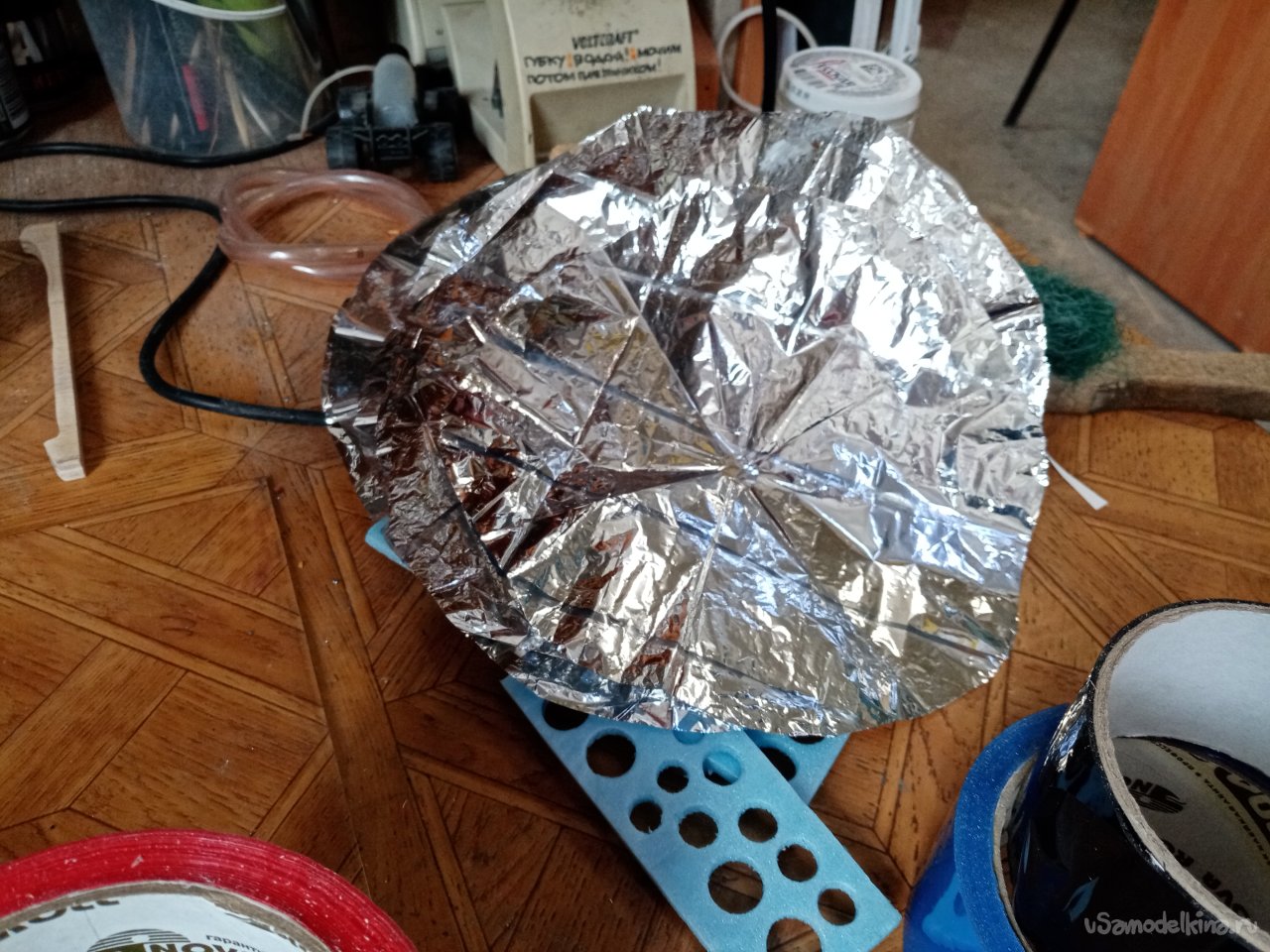

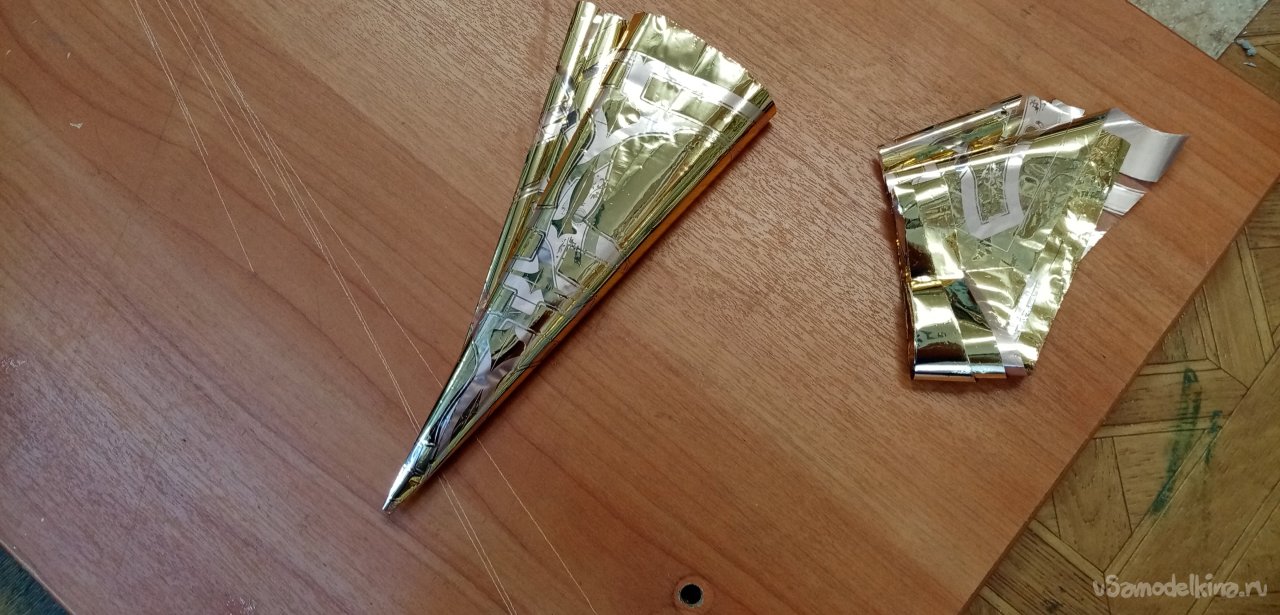

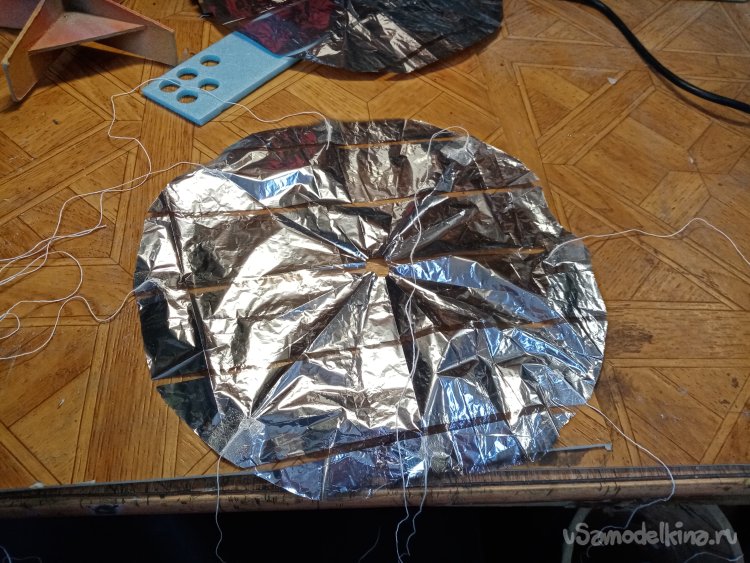

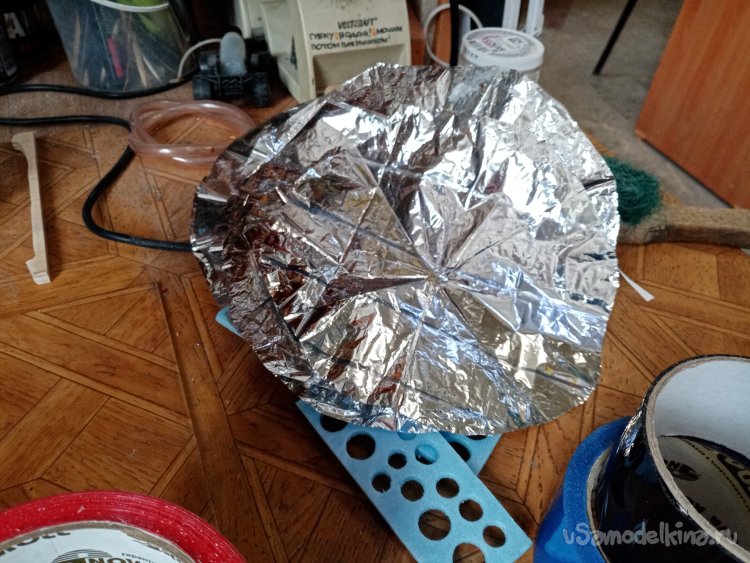

    Складываю заготовку в треугольник и отрезаю широкую сторону. Получаются круглые парашюты.

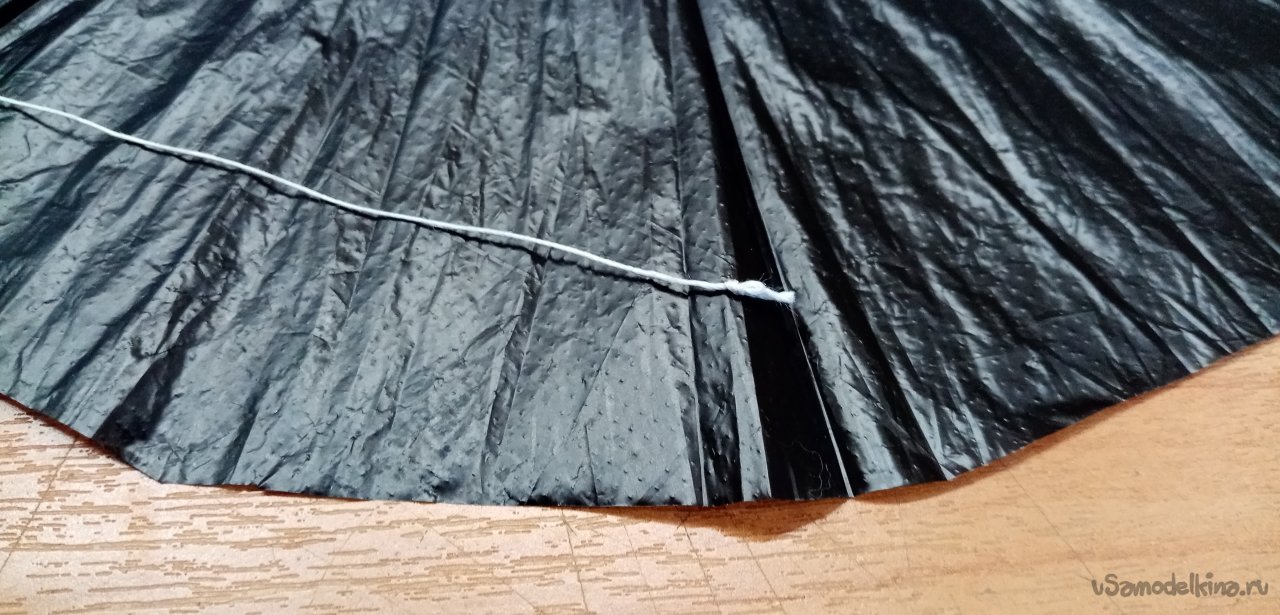

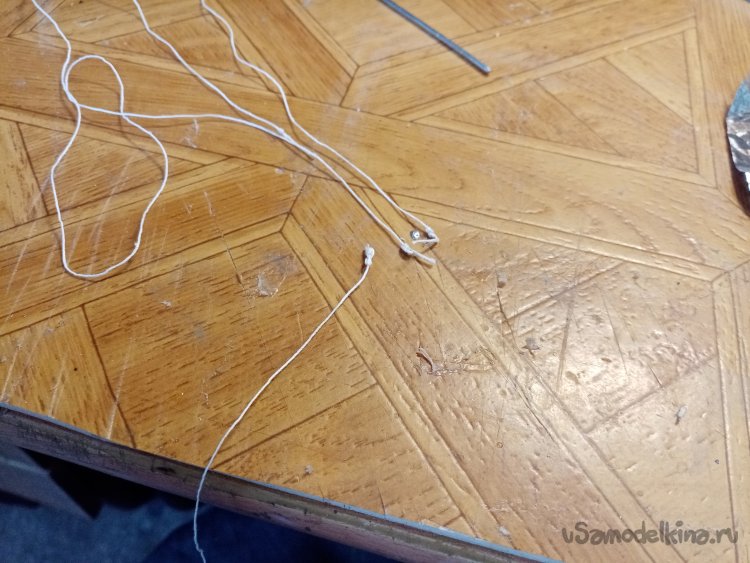

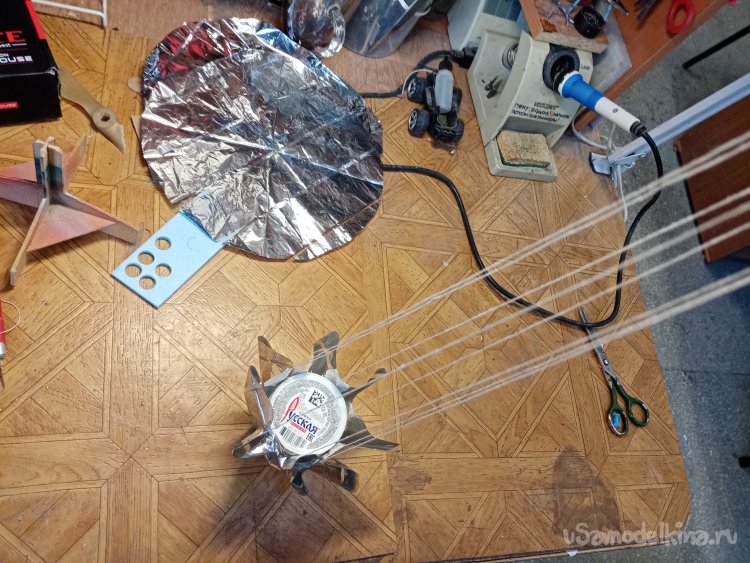

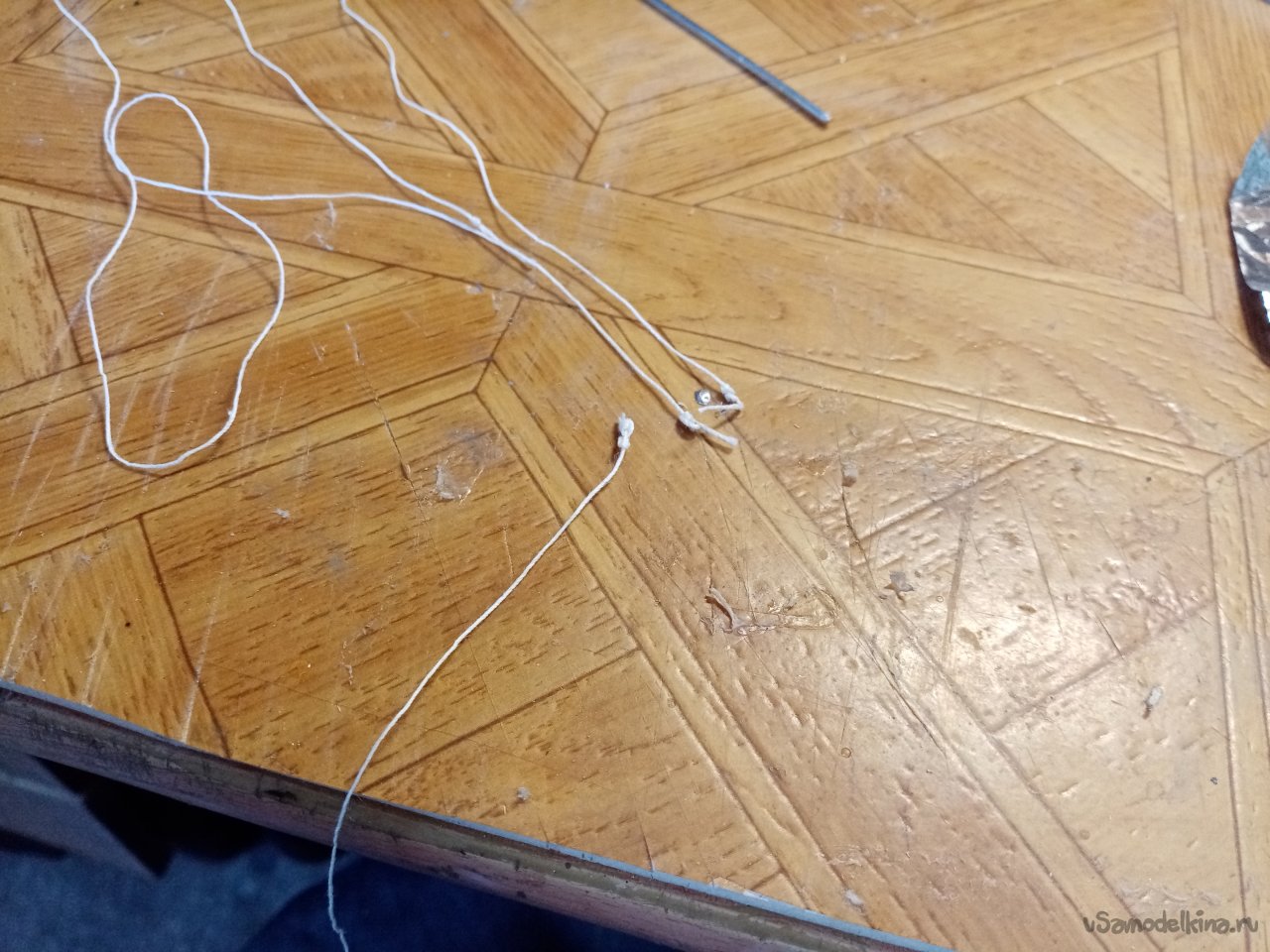

    Стропы делаю из достаточно толстых ниток. Длина как правило в полтора диаметра купола. Так он лучше раскрывается и тормозит падение. Втыкаю парочку иголок на нужном расстоянии и опутываю их нитками. Разрезаю и стропы готовы.


    Приклеиваю к куполу узким скотчем, предварительно завязав на кончиках строп узелки.

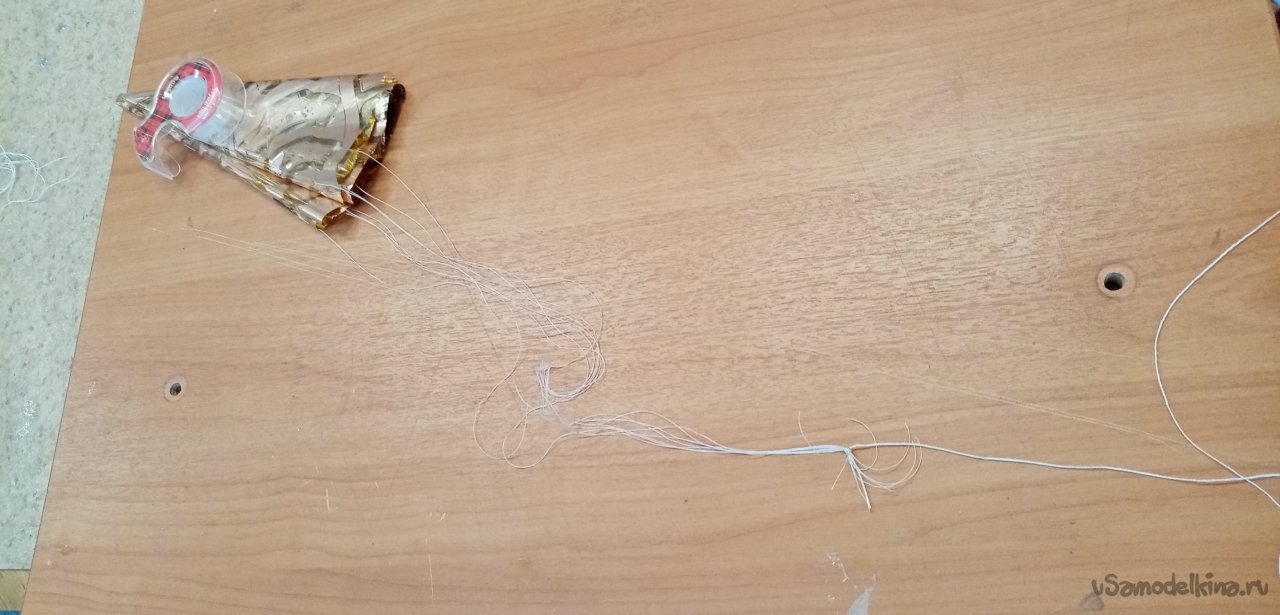

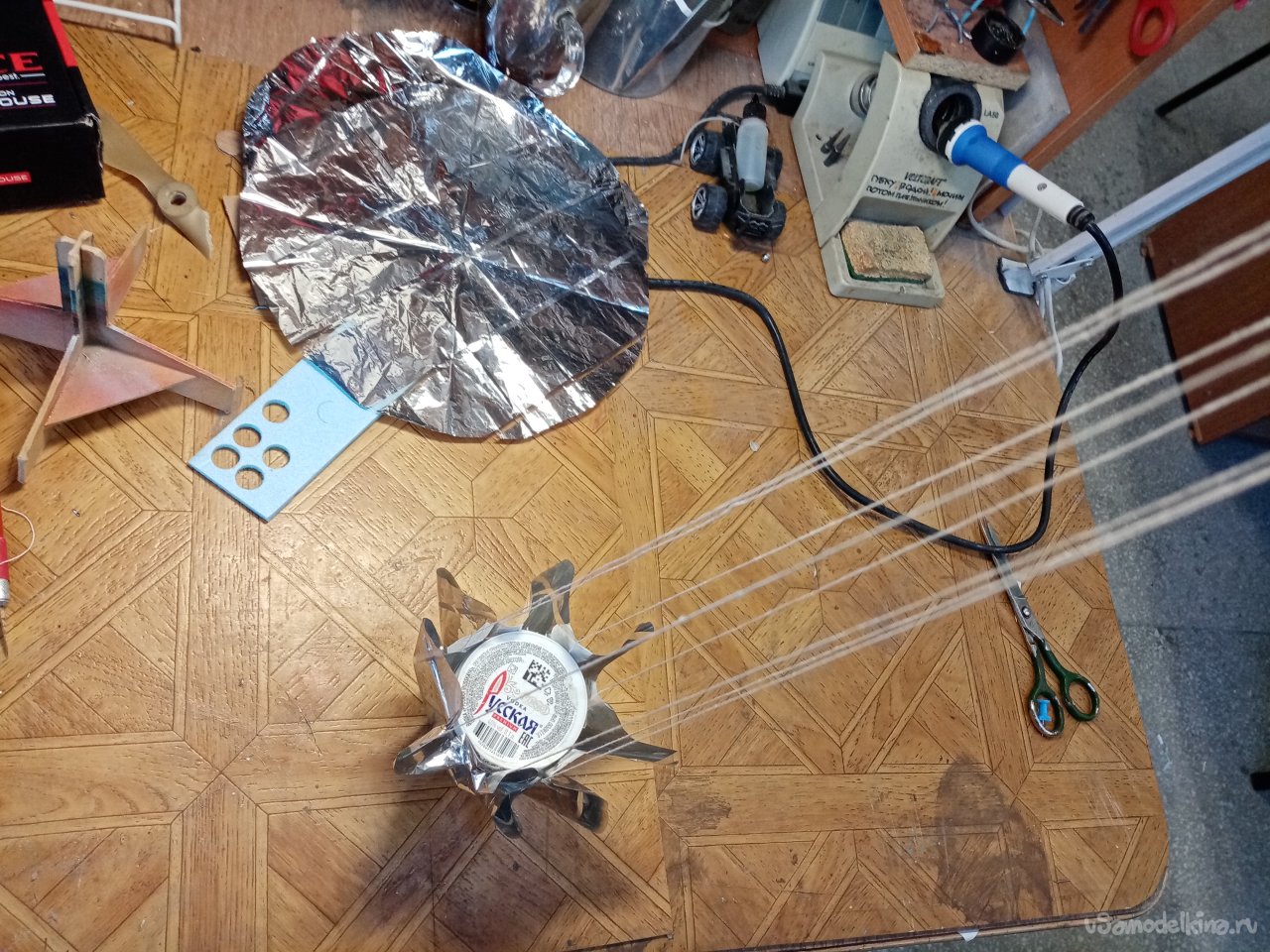

    Затем в центр купола помещаю грузик, и выравниваю длину строп. После этой процедуры связываю их вместе.

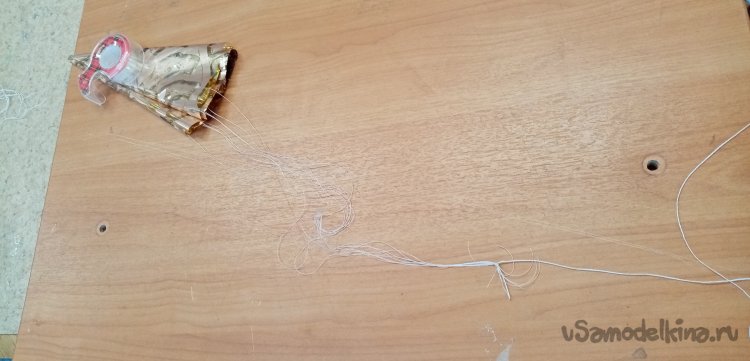

    Парашют готов

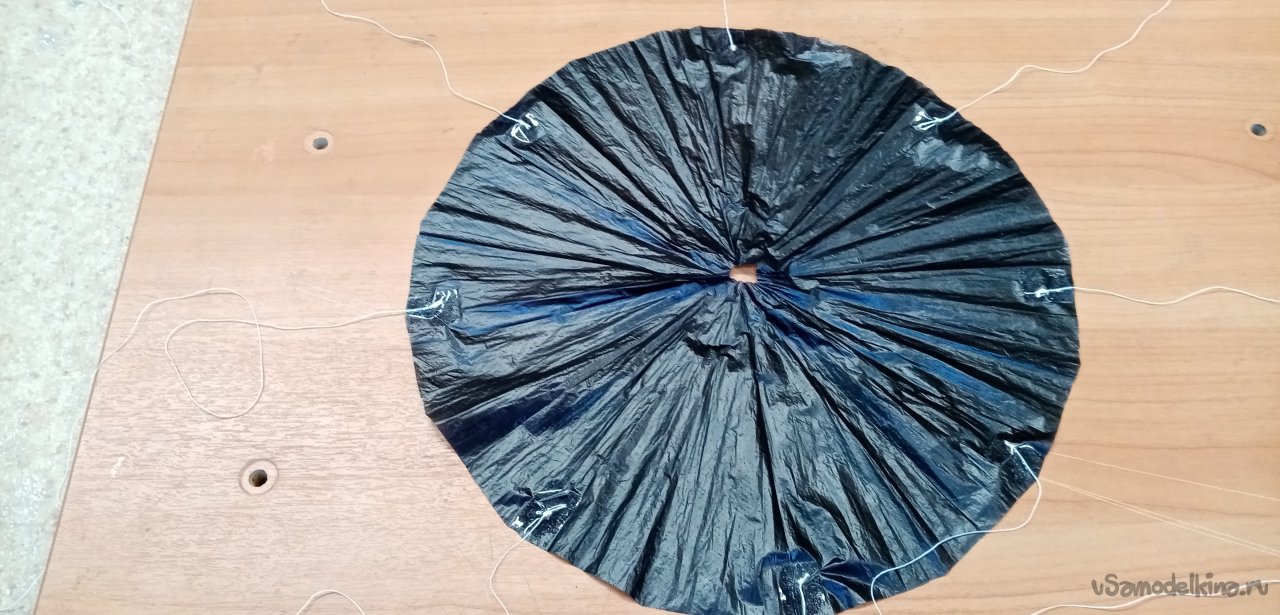

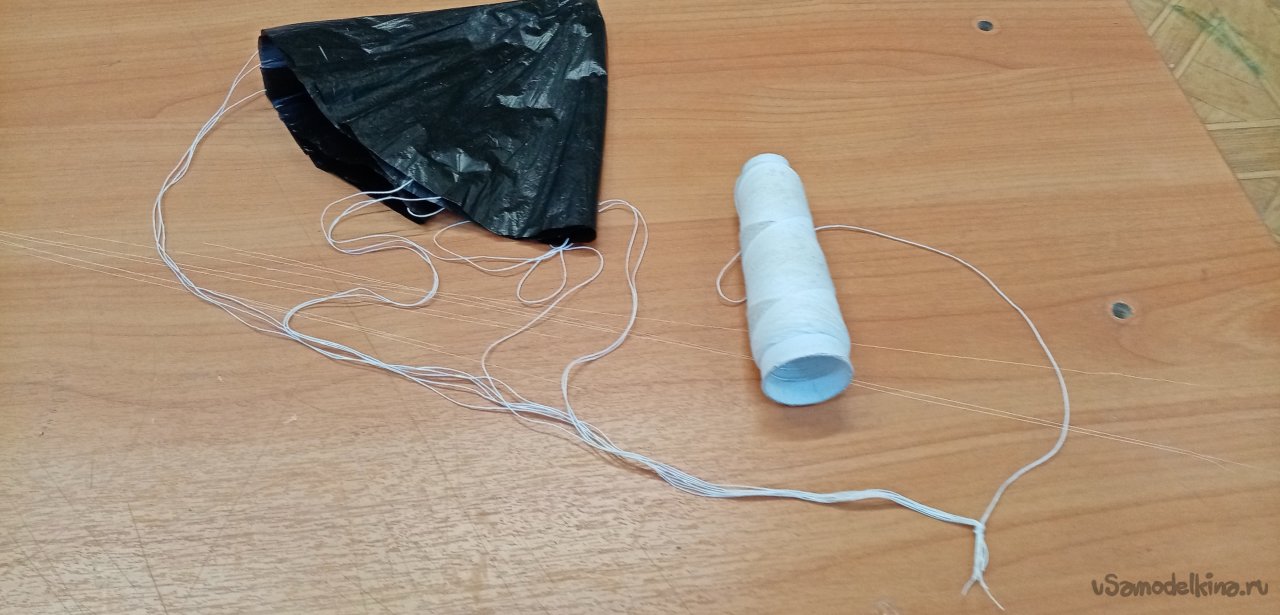

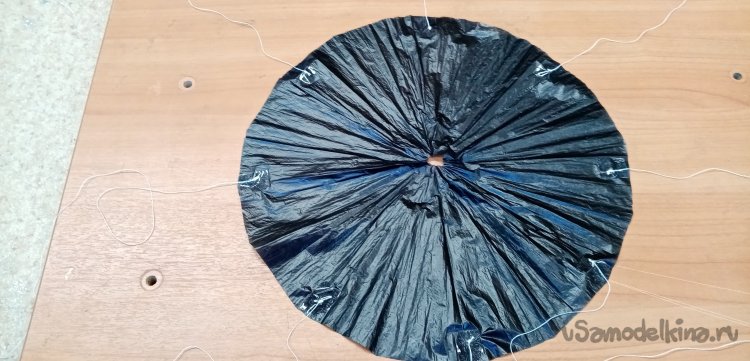

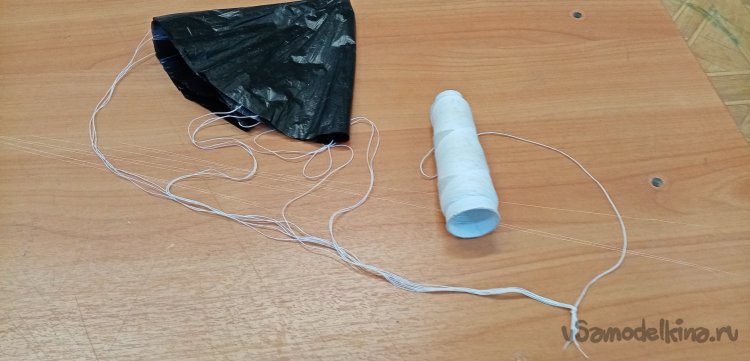

    Для маленькой ракеты изготовил небольшого диаметра из черного пакетика.


    Начинаю готовить двигатели.

    Для маленькой ракеты нужно немного переделать время горения замедлителя.

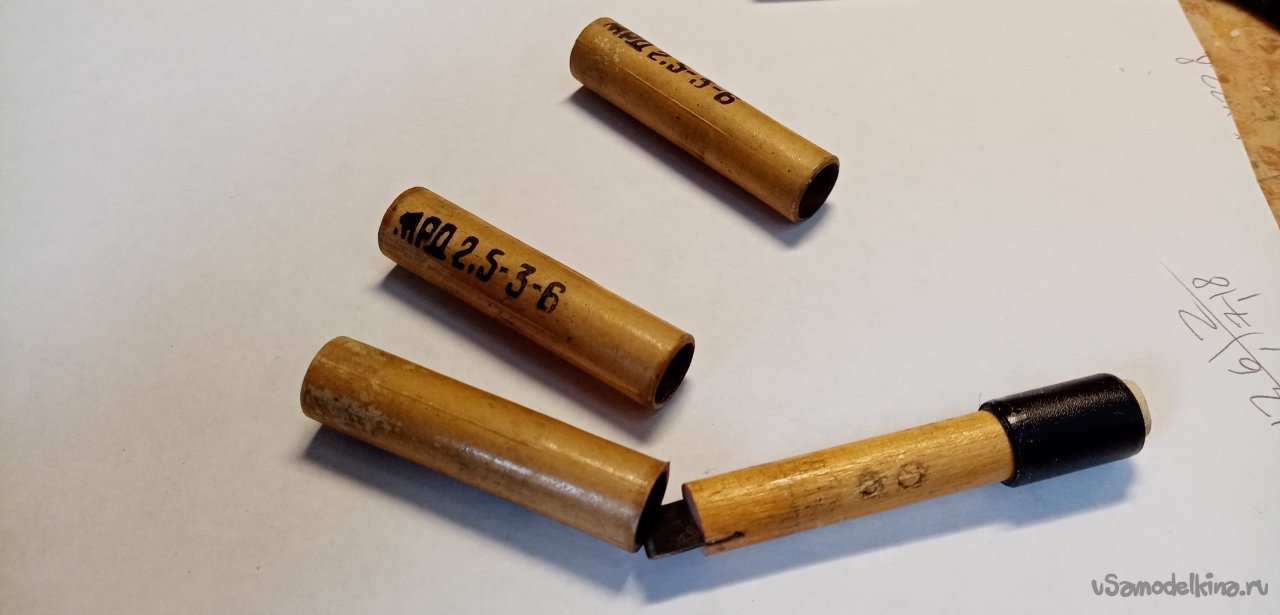

     На корпусе написаны следующие цифры.

    2,5х3х6

    Это означает.

    Импульс двигателя два с половиной ньютона.

    Время горения 3 секунды.

    Время горения замедлителя 6 секунд.

    Вот эти 6 секунд нужно уменьшить. Поскольку ракета тяжелая и за такое время она может вернуться обратно на старт. Вышибной заряд отстрелит парашют на земле.

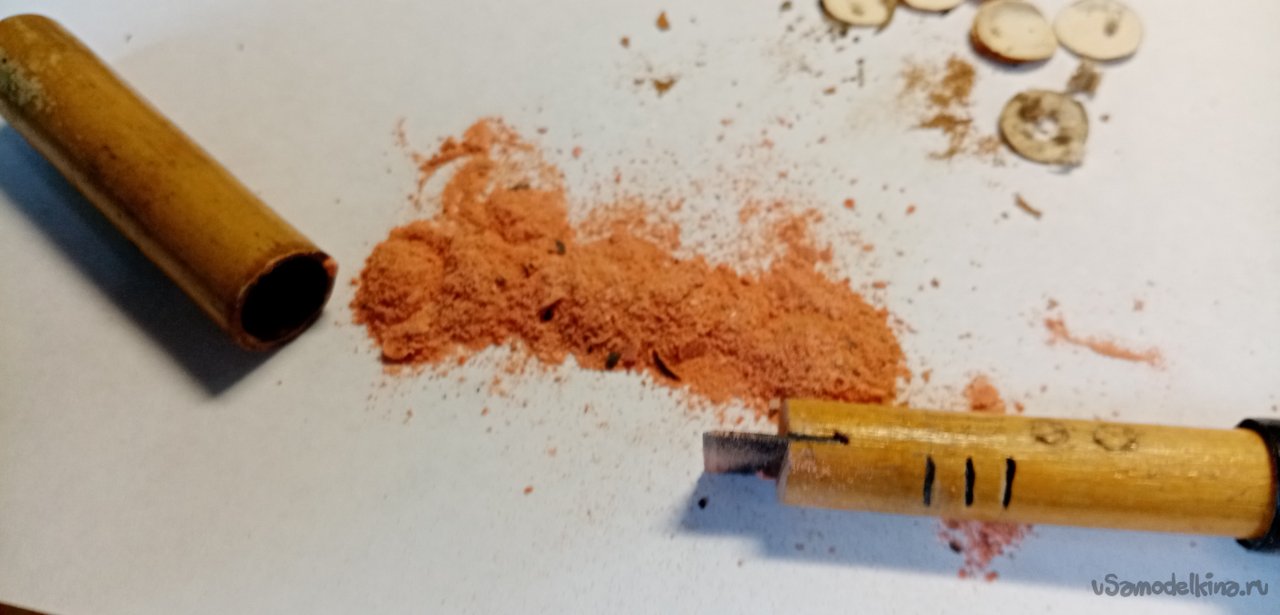

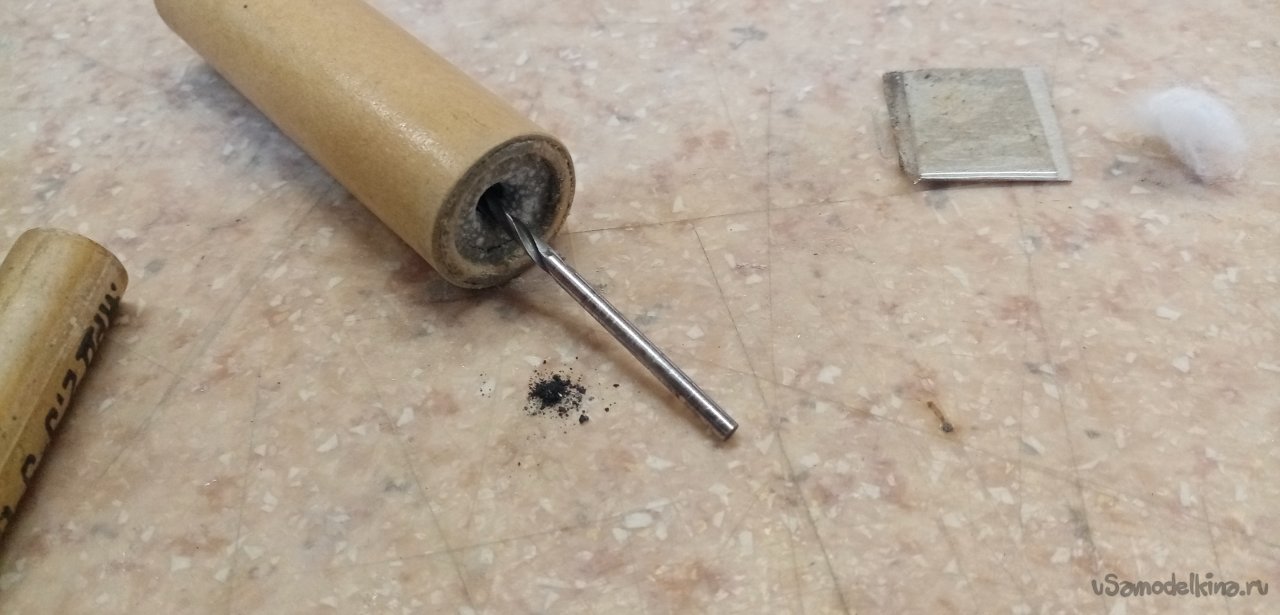

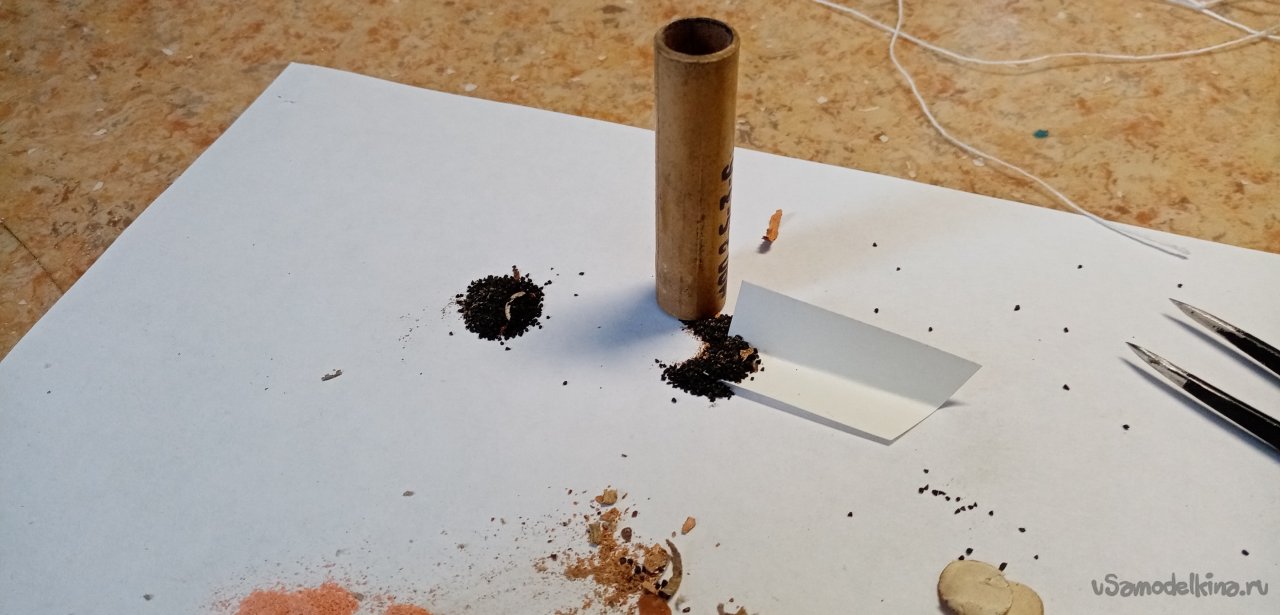

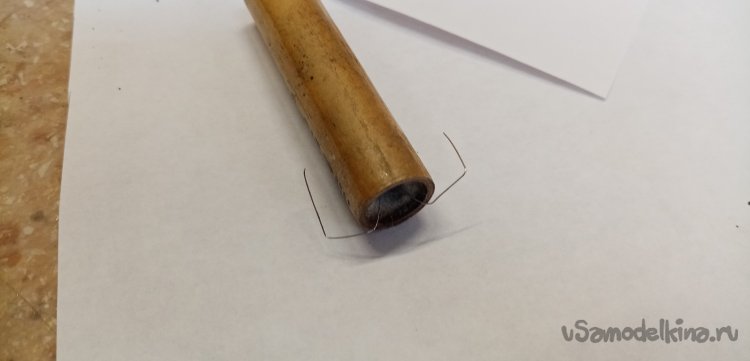

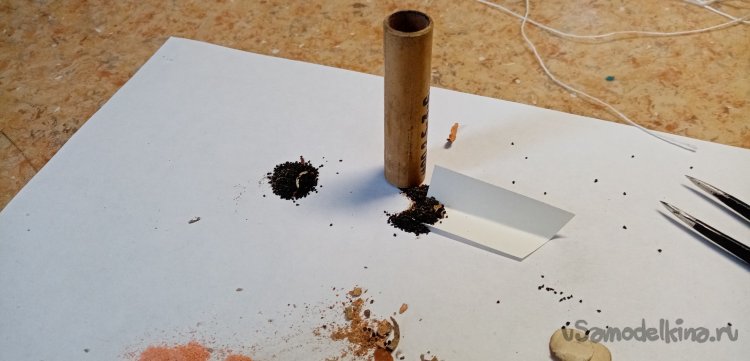

    Разбираю заднюю часть двигателя. Специальным приспособлением удаляю часть замедлителя и затем собираю все обратно. После моей модернизации вышивной заряд сработает на третьей секунде. На нисходящей траектории.


    К двигателям прилагается запальная спирать. Для поджига основного заряда.

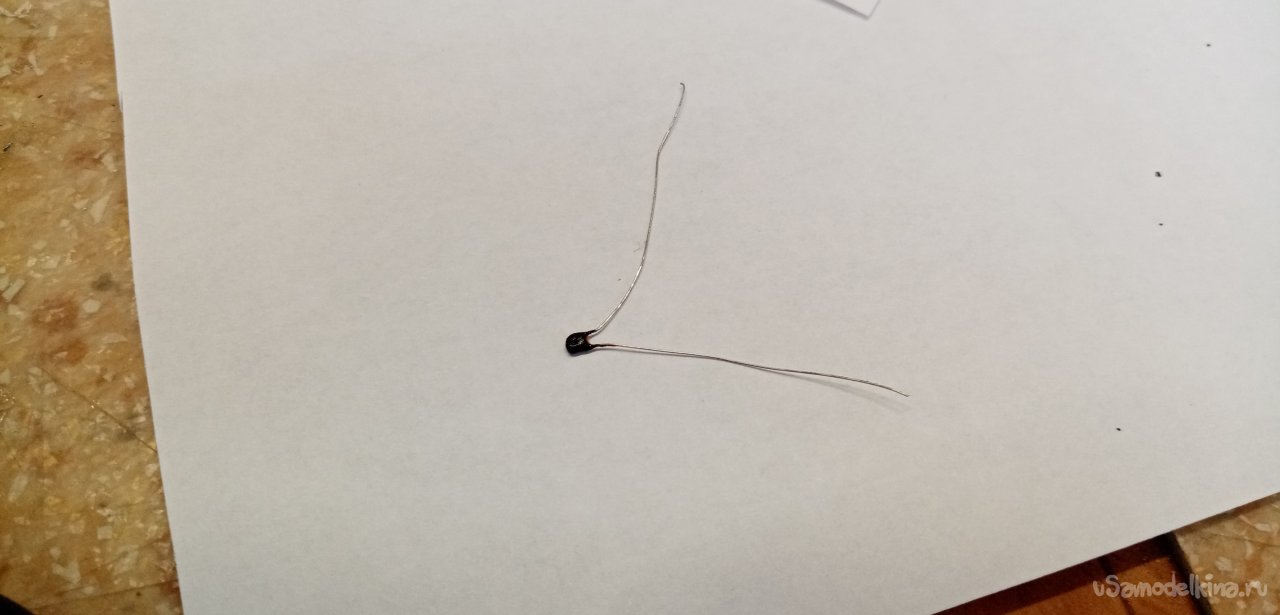

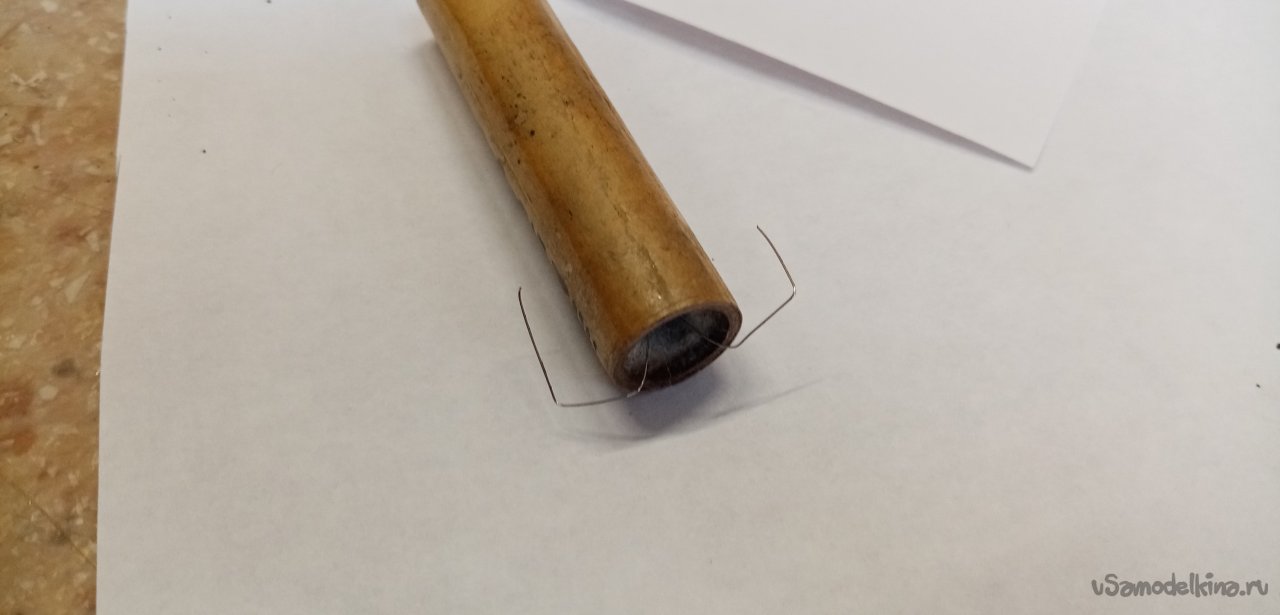

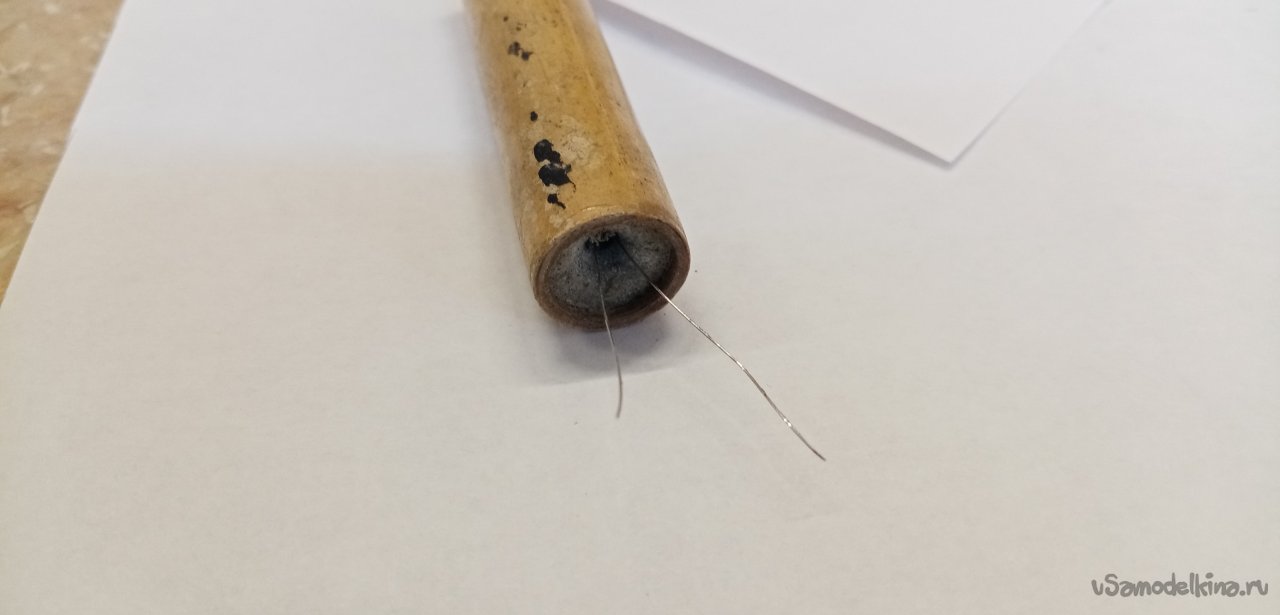

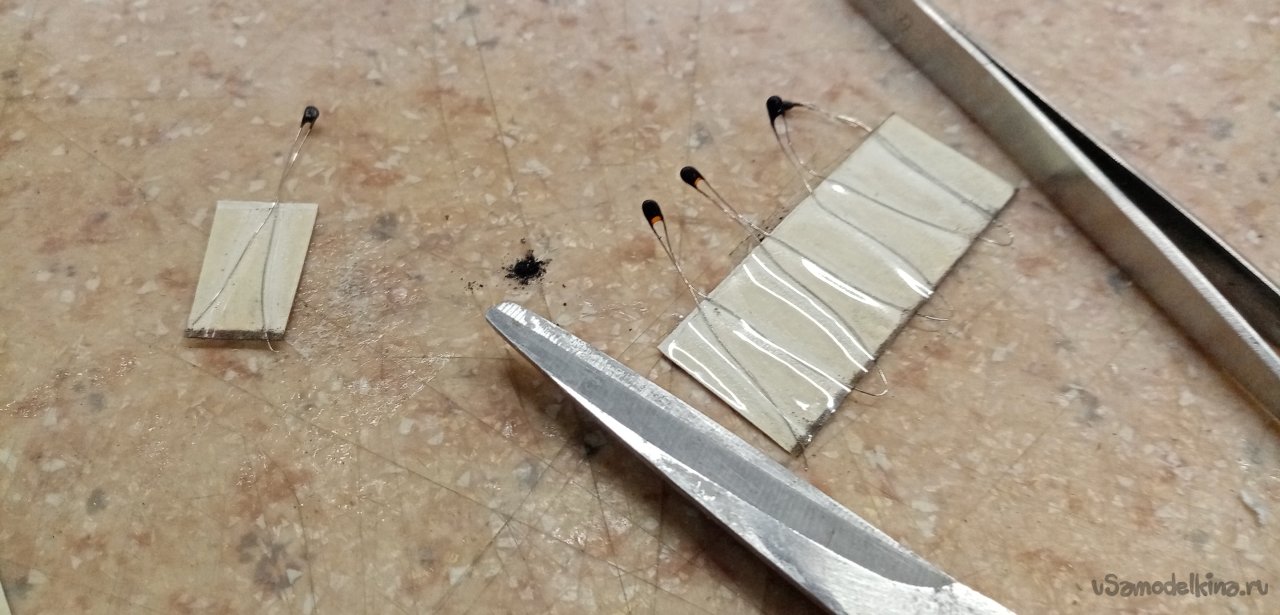

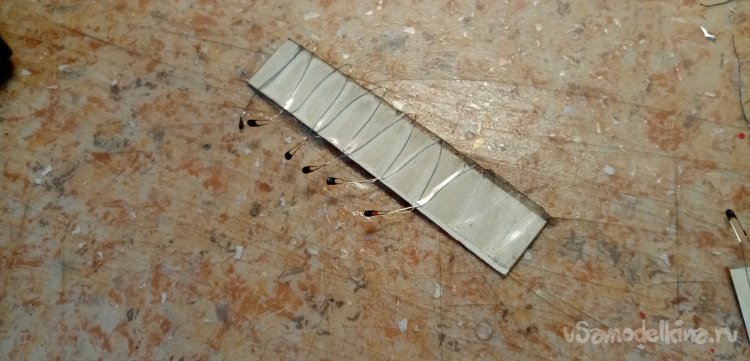

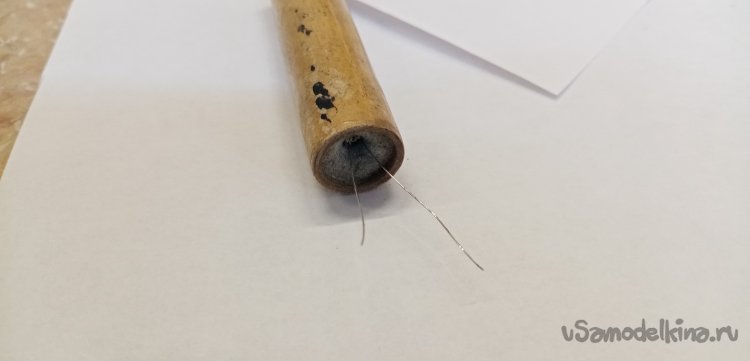

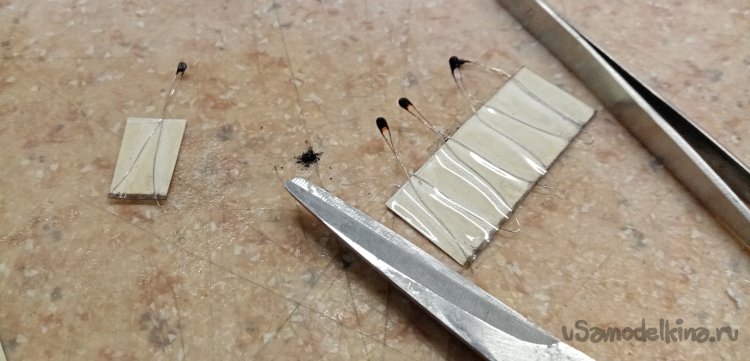

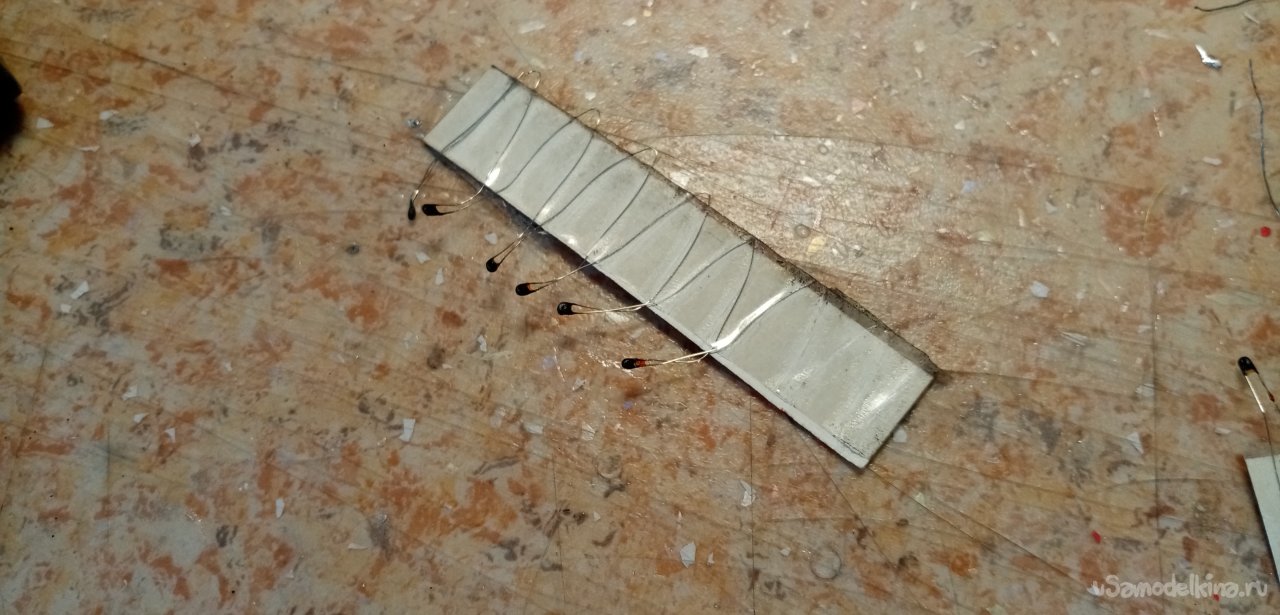

    Отрезаю одну проволочку. Это нихром с капелькой воспламенителя. Подаю напряжение в 12 вольт. Нихром раскаляется и полетели.

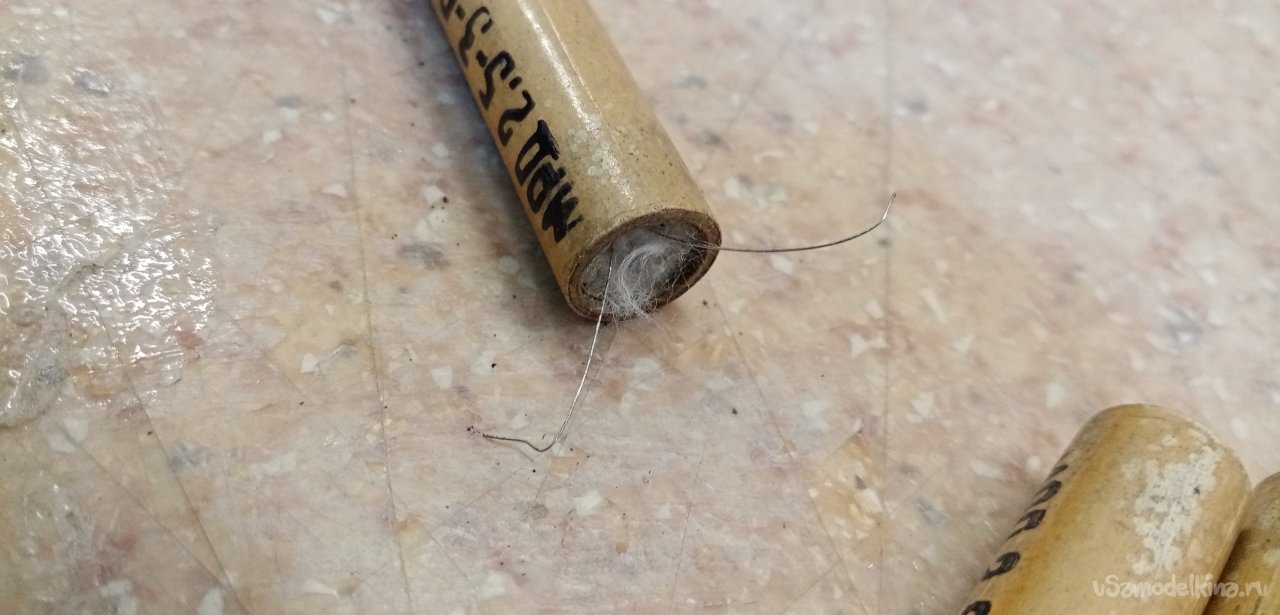

    Устанавливаю воспламенитель в двигатель. Фиксирую ваткой от выпадения.


    Для большой ракеты выбираю двигатель с тягой в десять ньютонов. Немного поправляю основной канал сопла и устанавливаю спираль поджига.

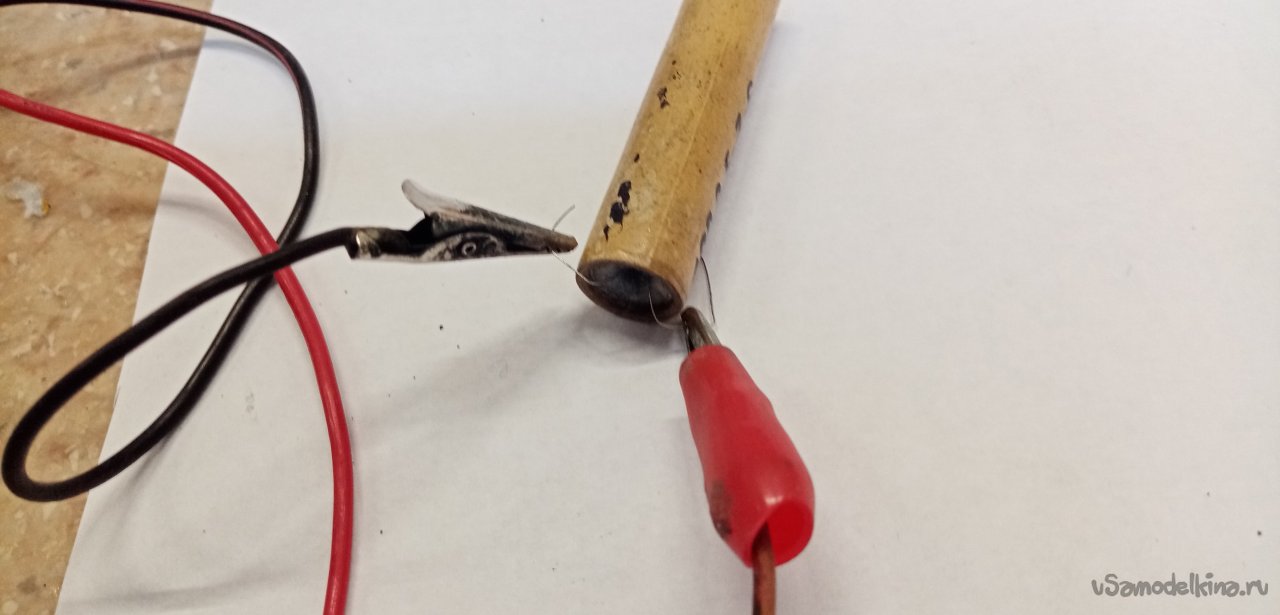

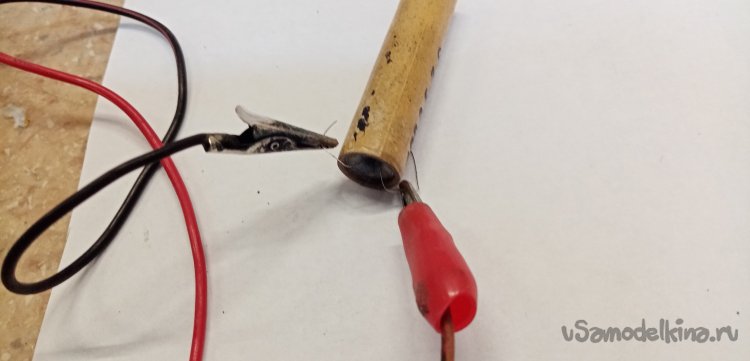

    На использованном двигателе показываю, как подсоединяется напряжение к спирали.

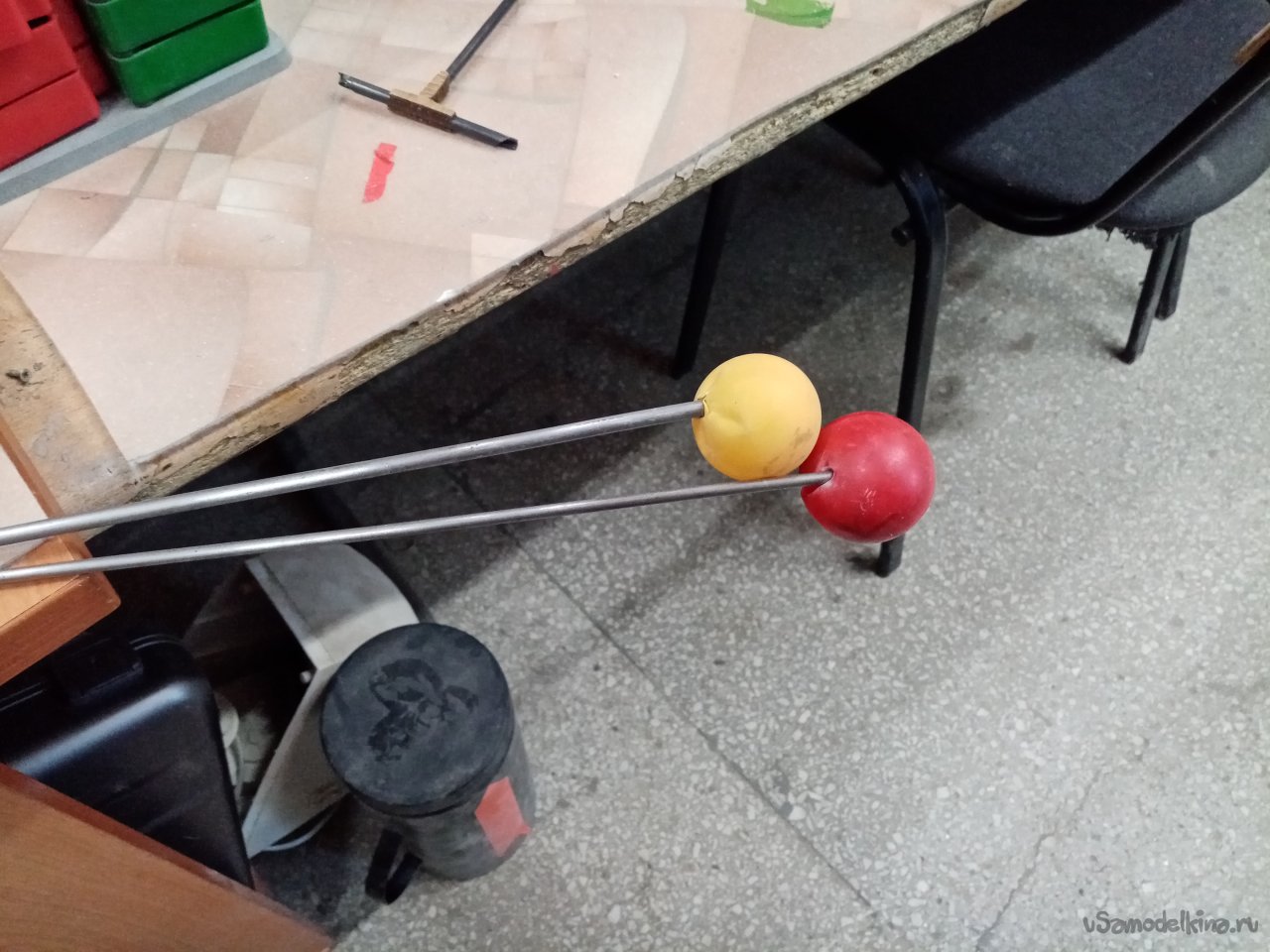

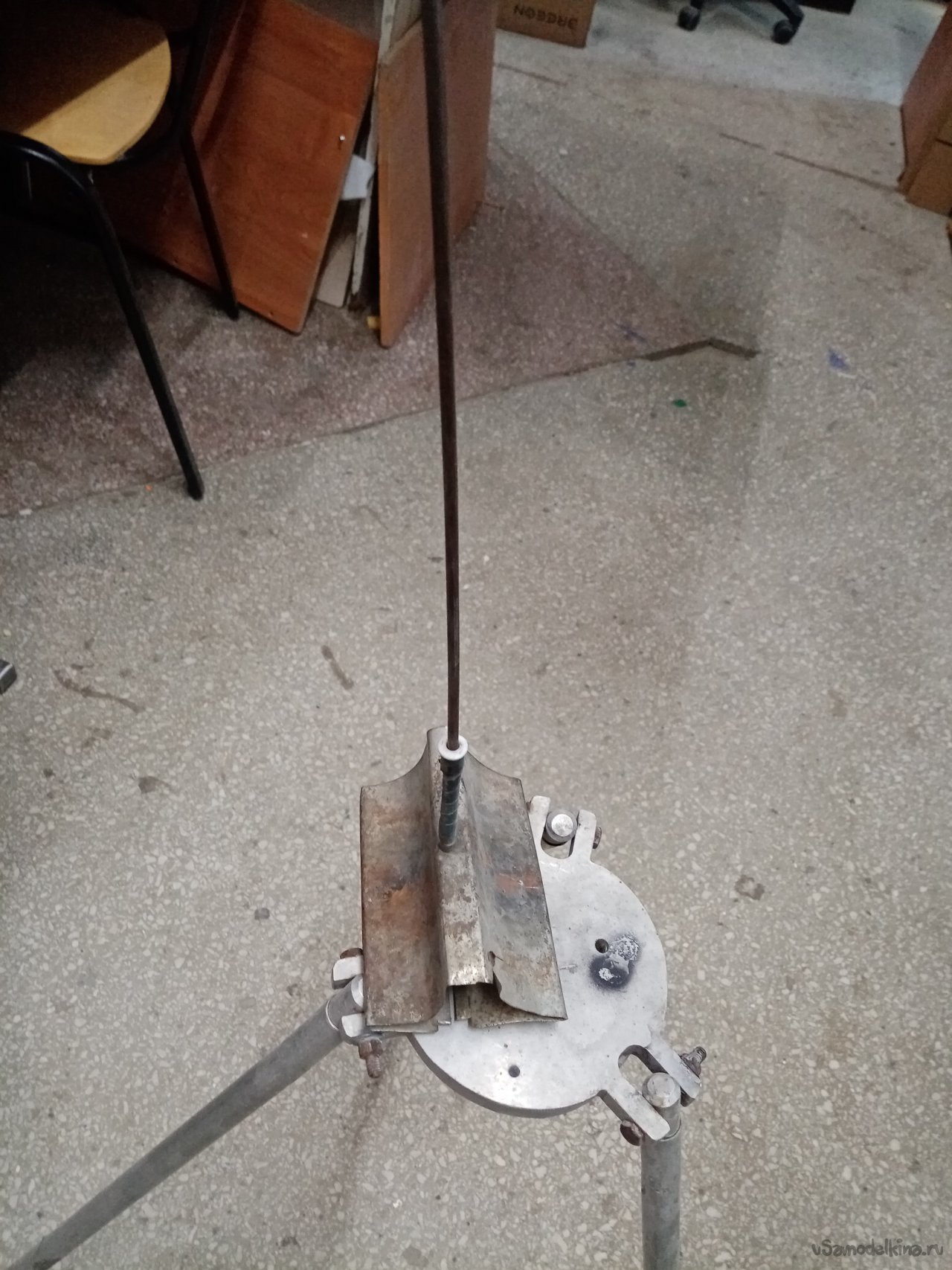

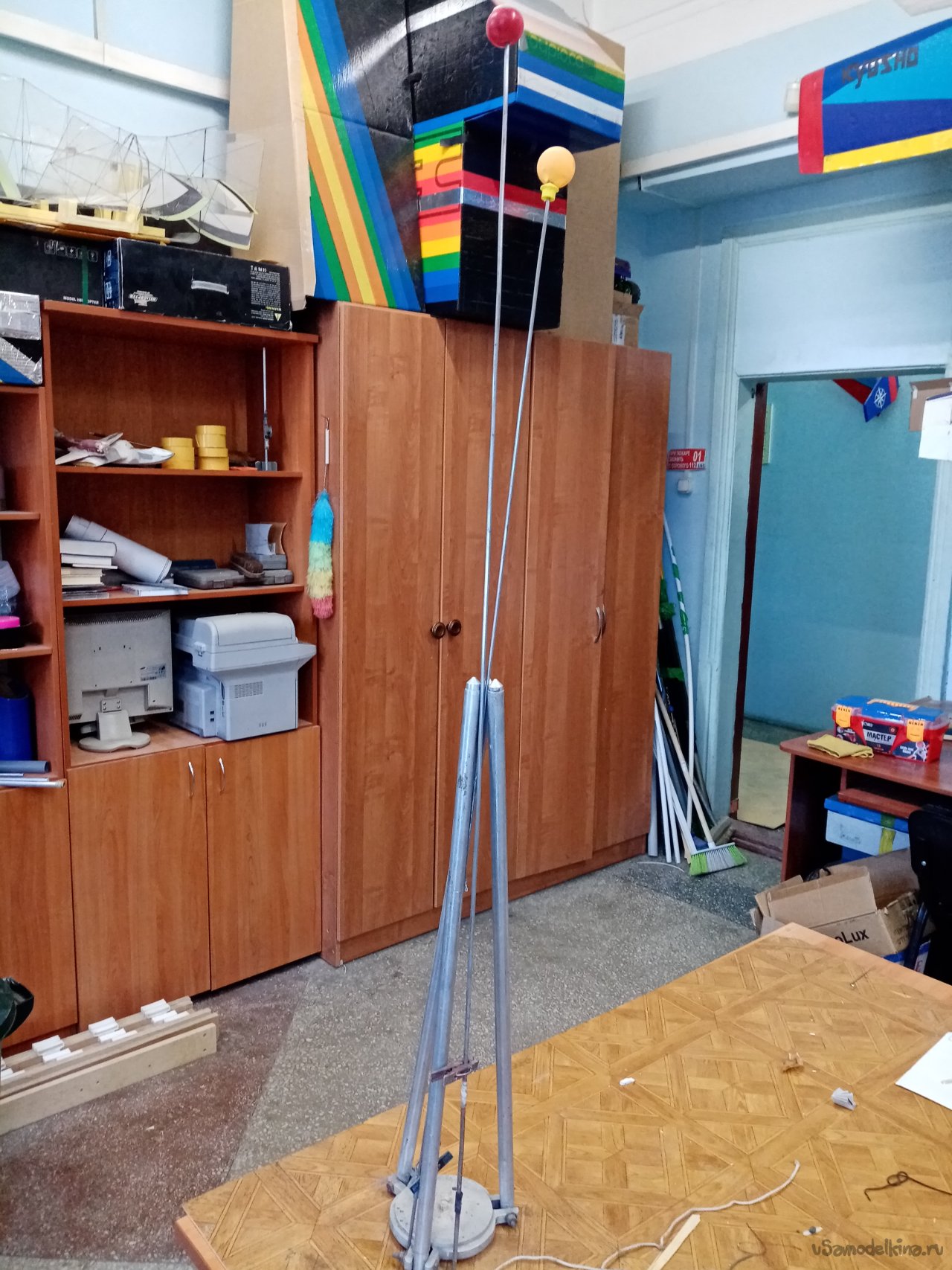

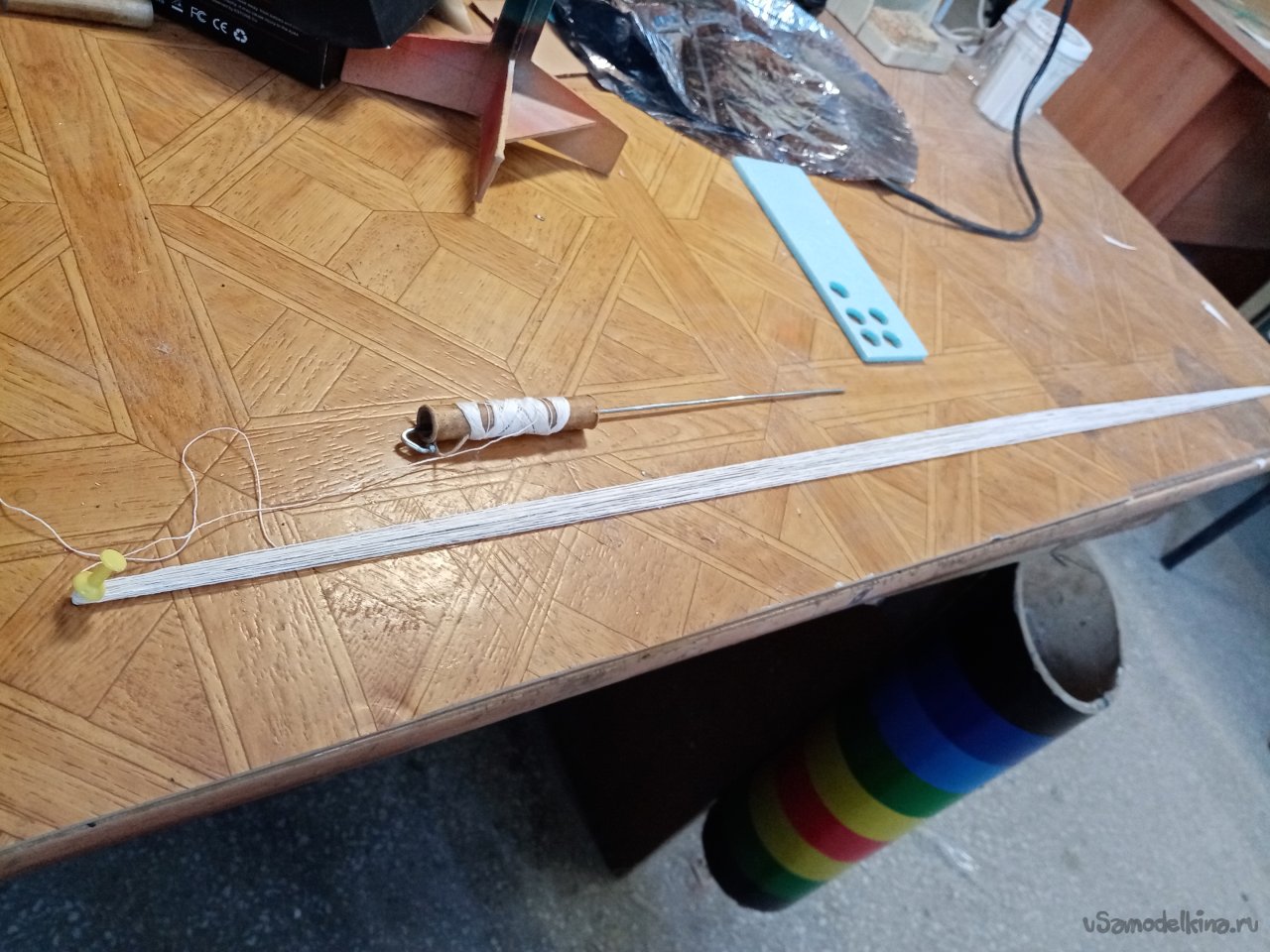

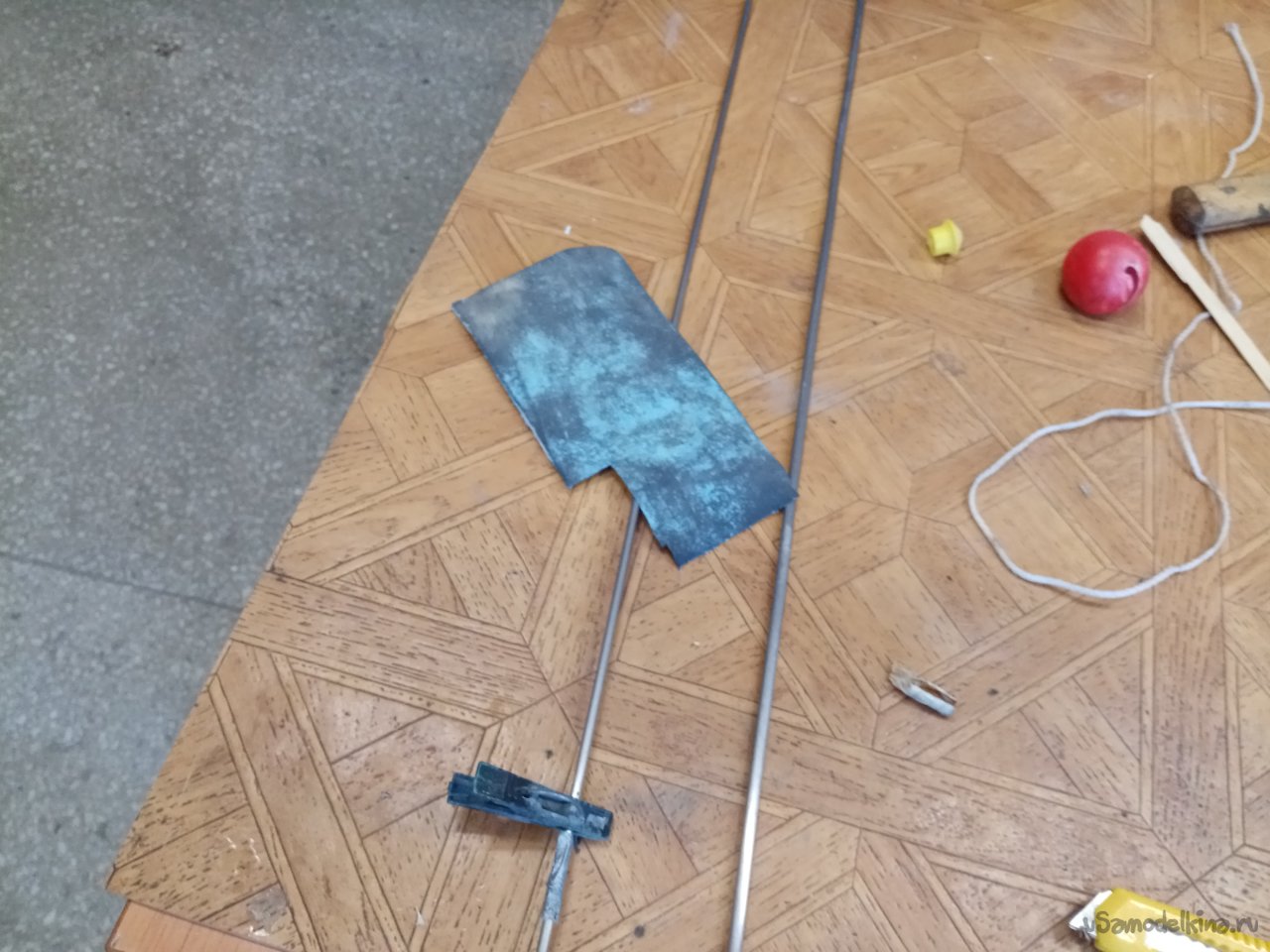

    Направляющие стартового комплекса зачищаю тонкой наждачкой   и протираю воском.

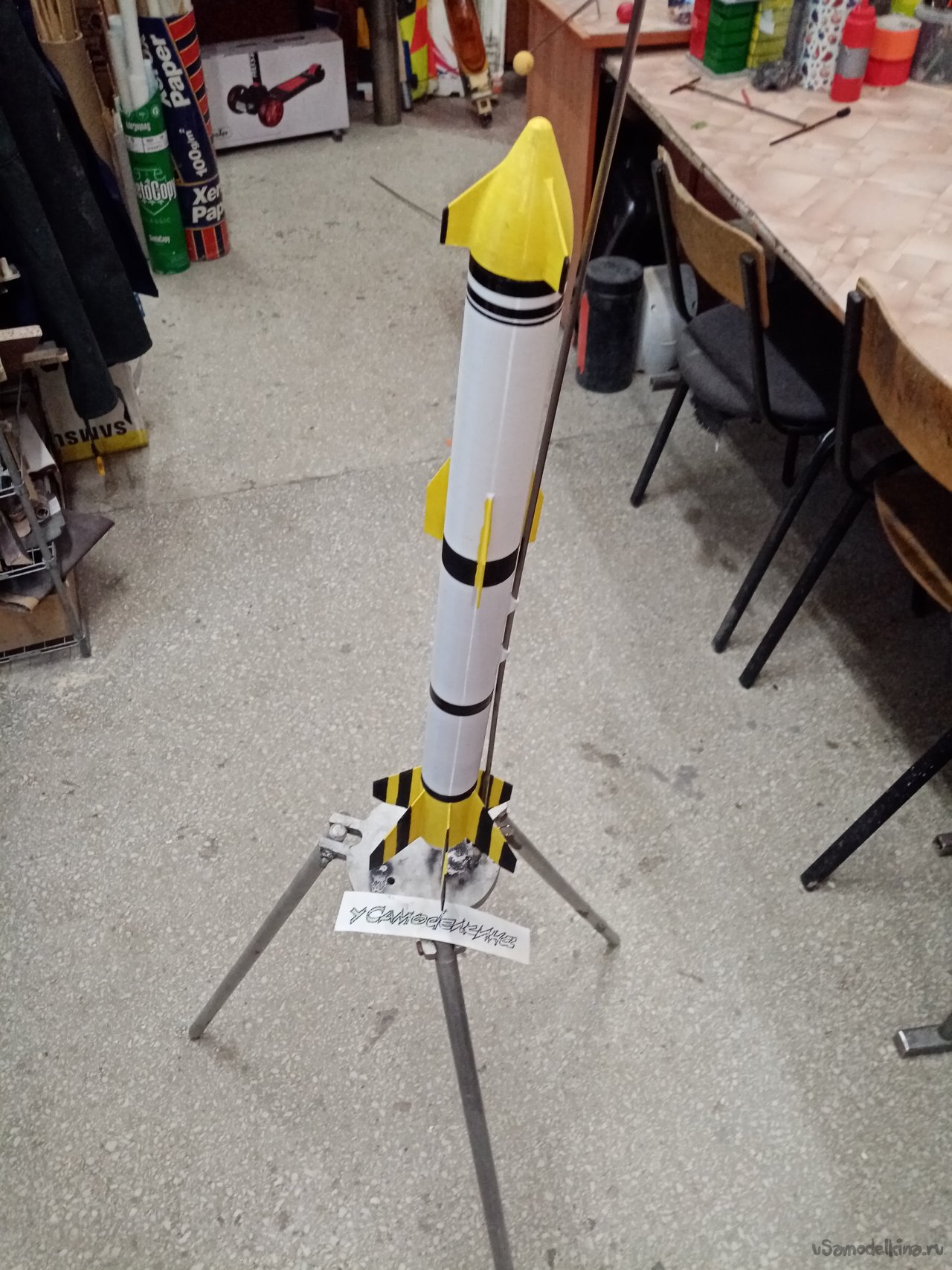

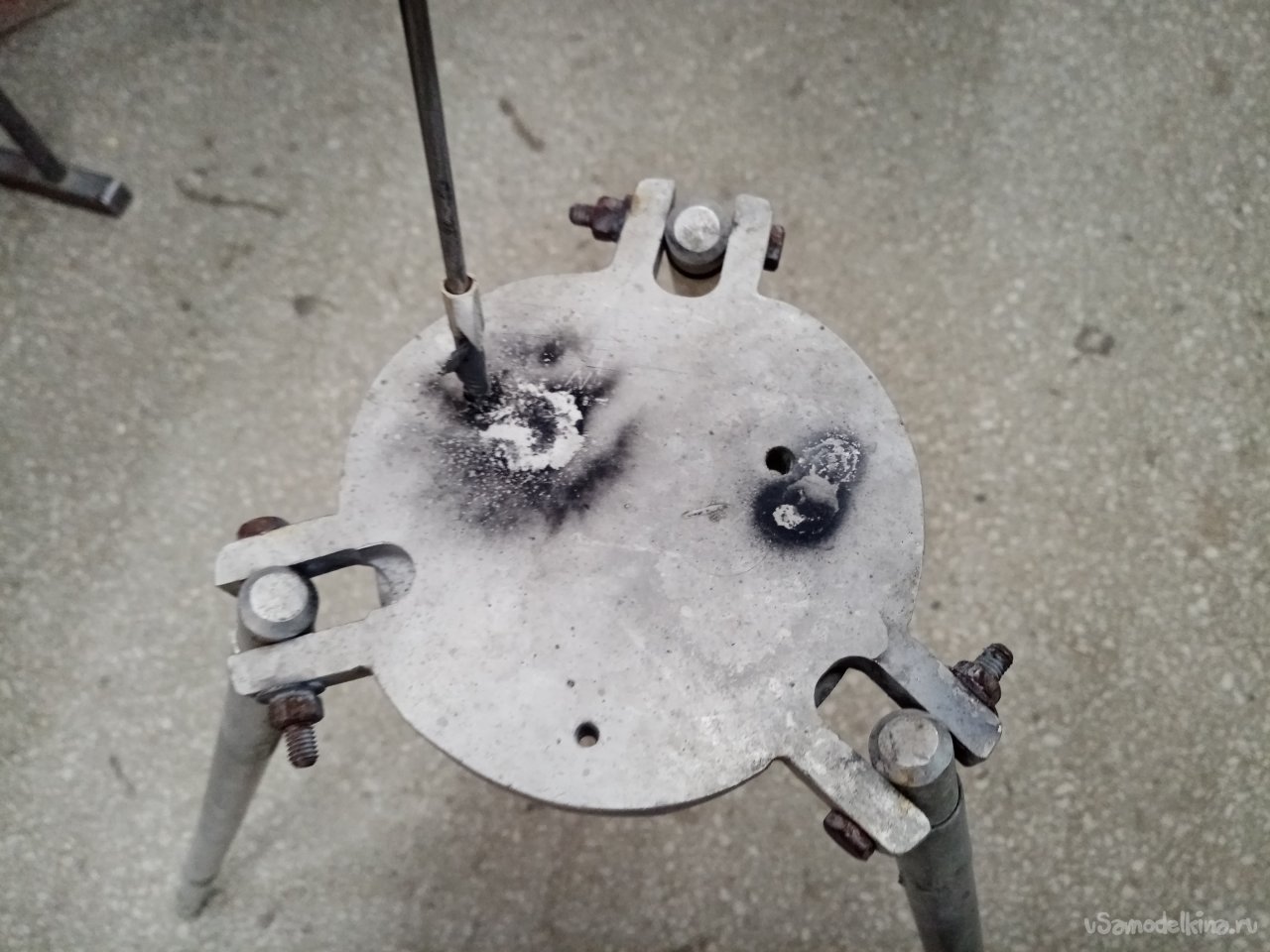

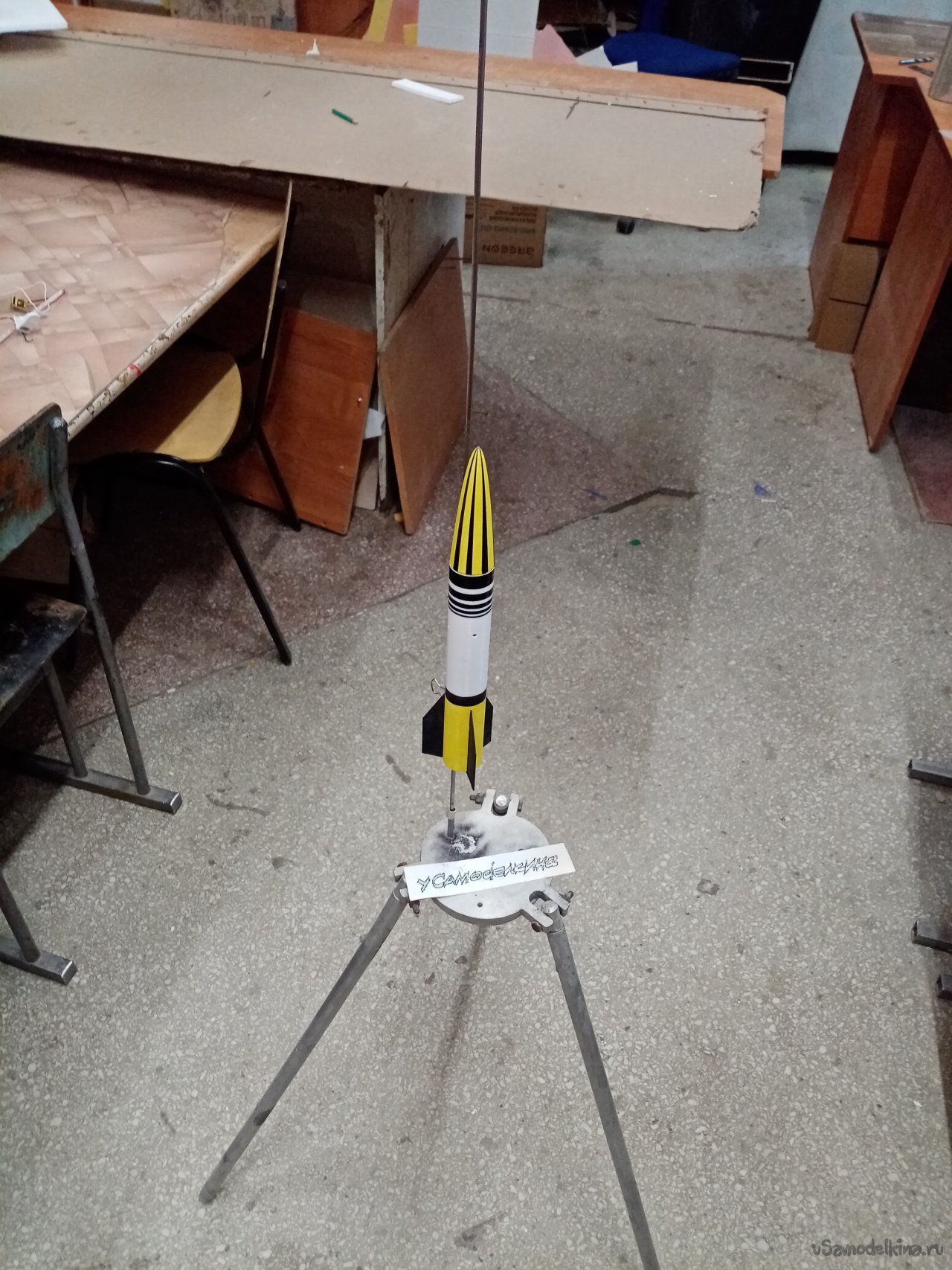

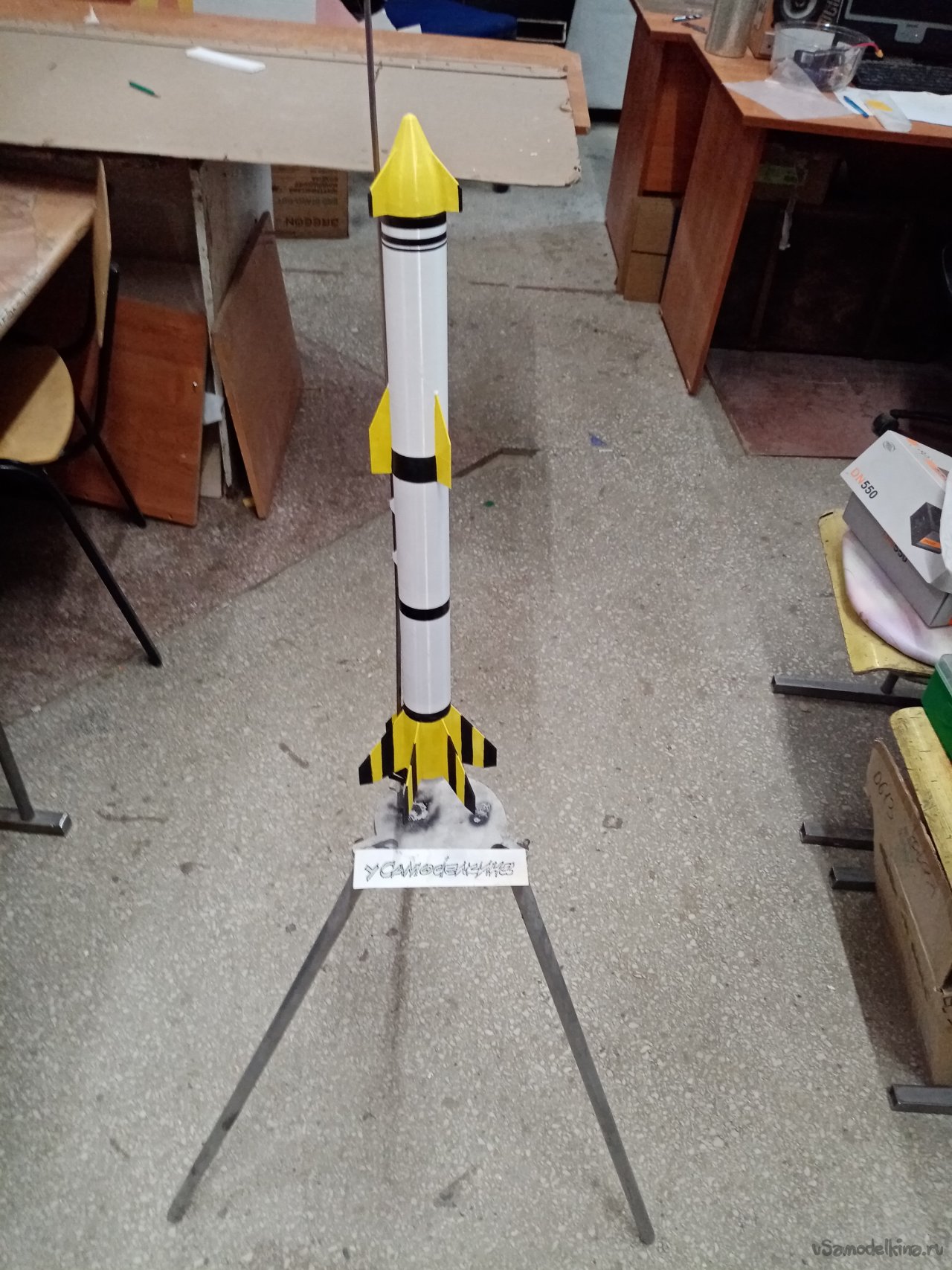

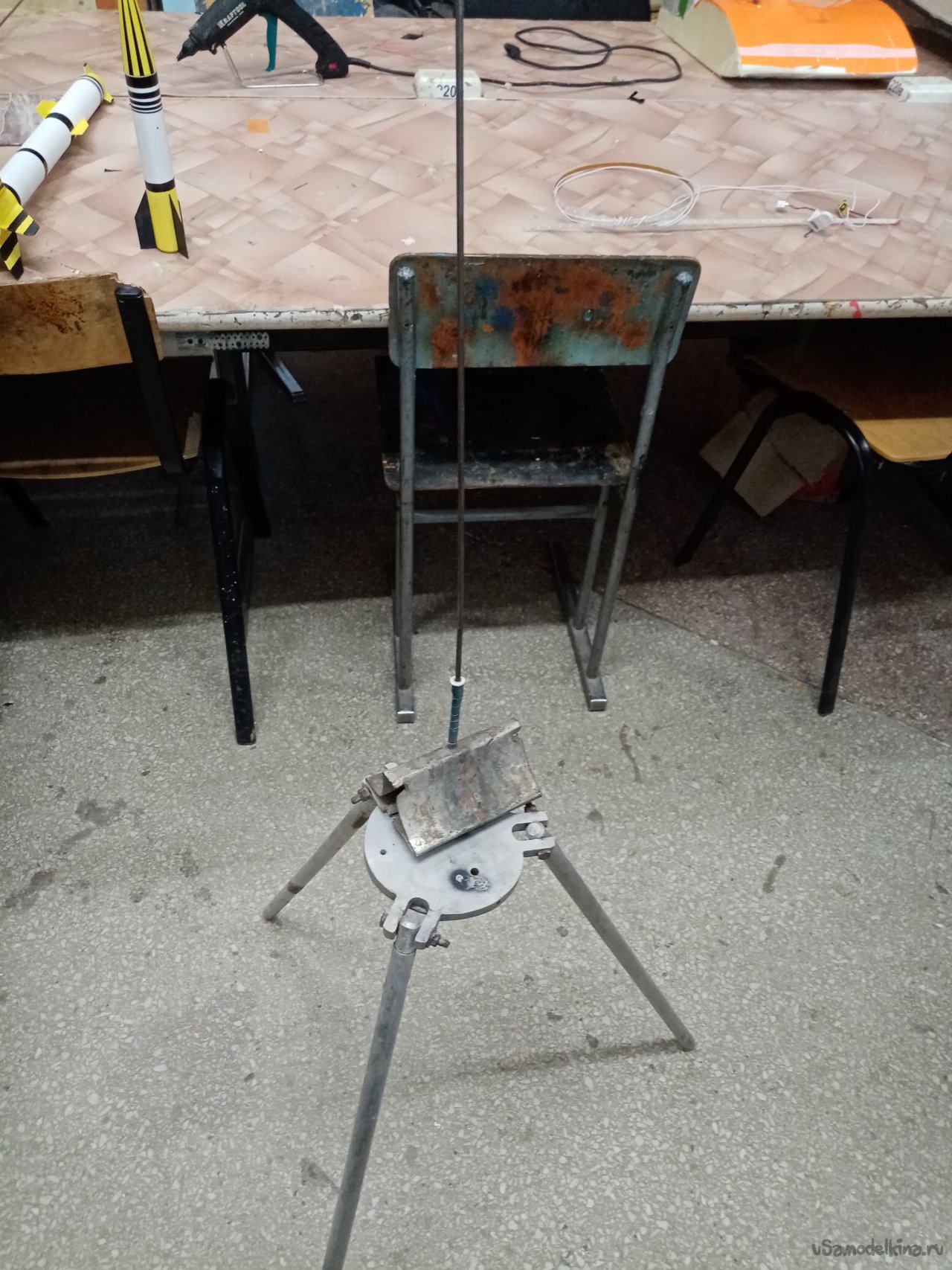

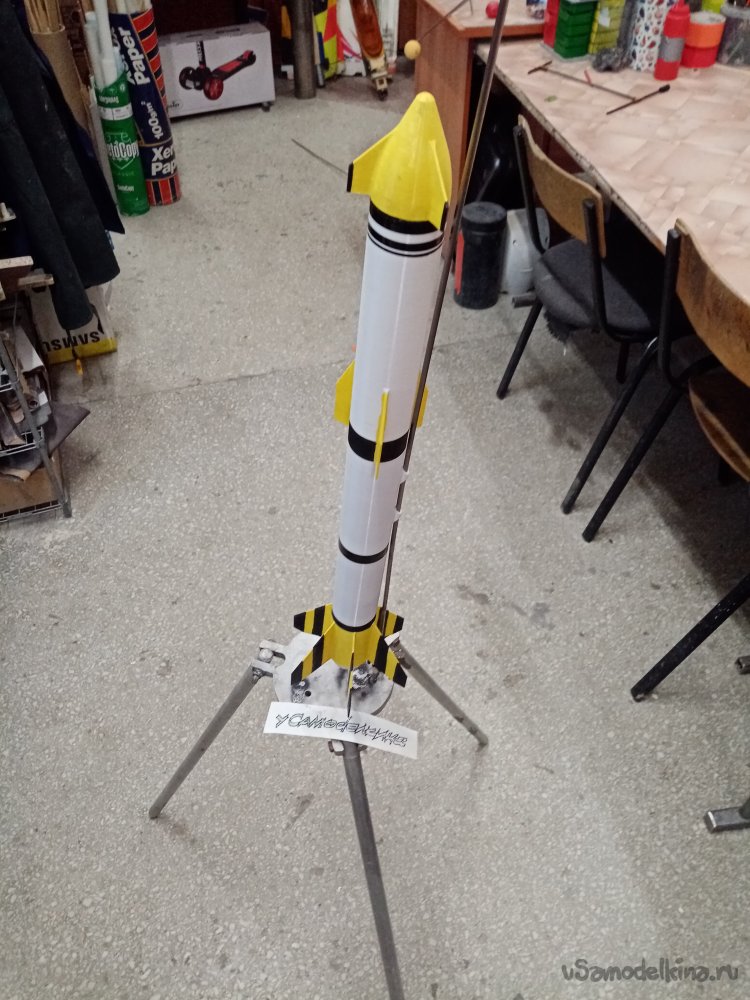

    Стартовый стол с направляющей готов. Примеряю ракеты.


    Даже есть отсечка газов на стартовом столе.

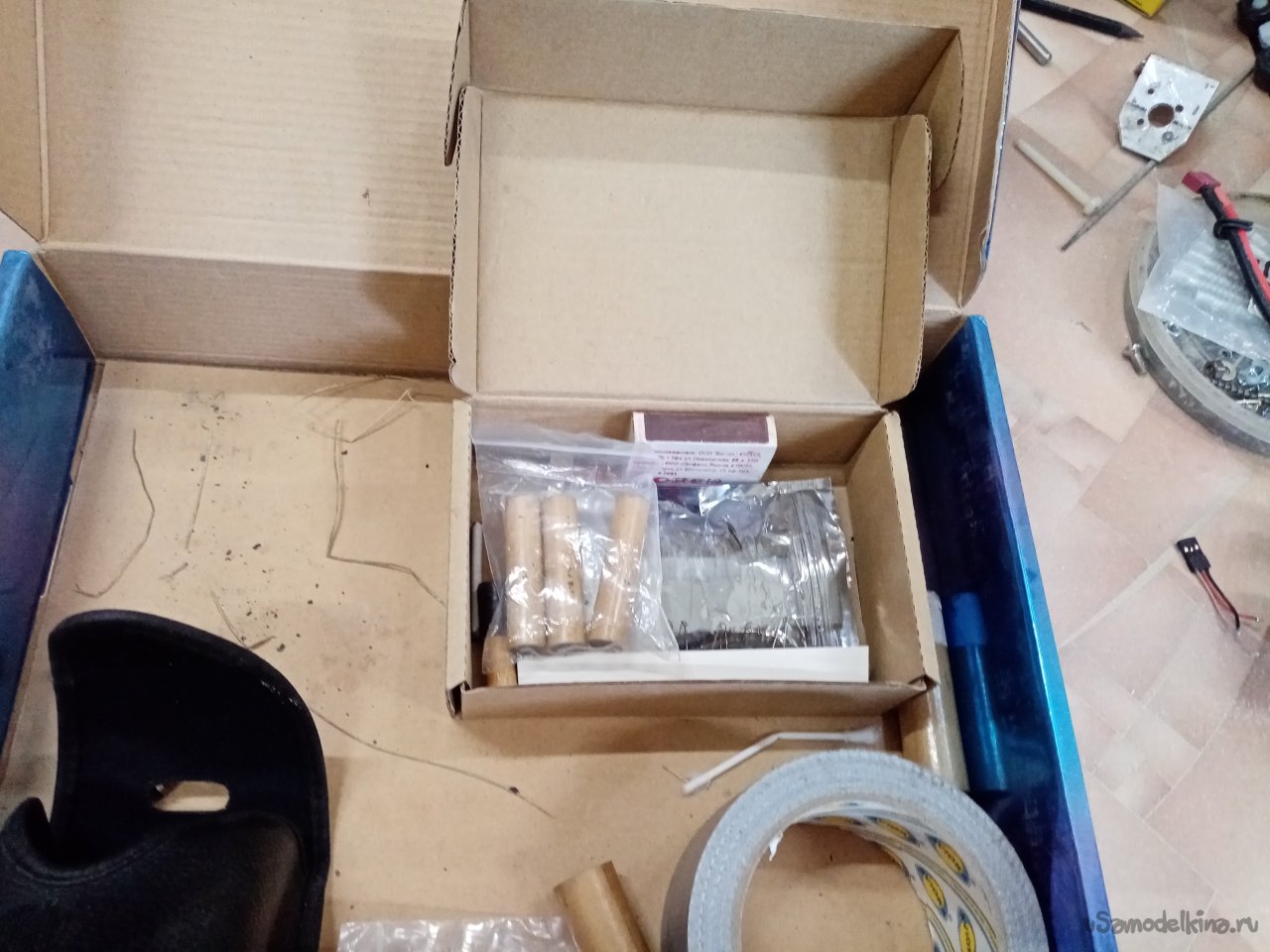

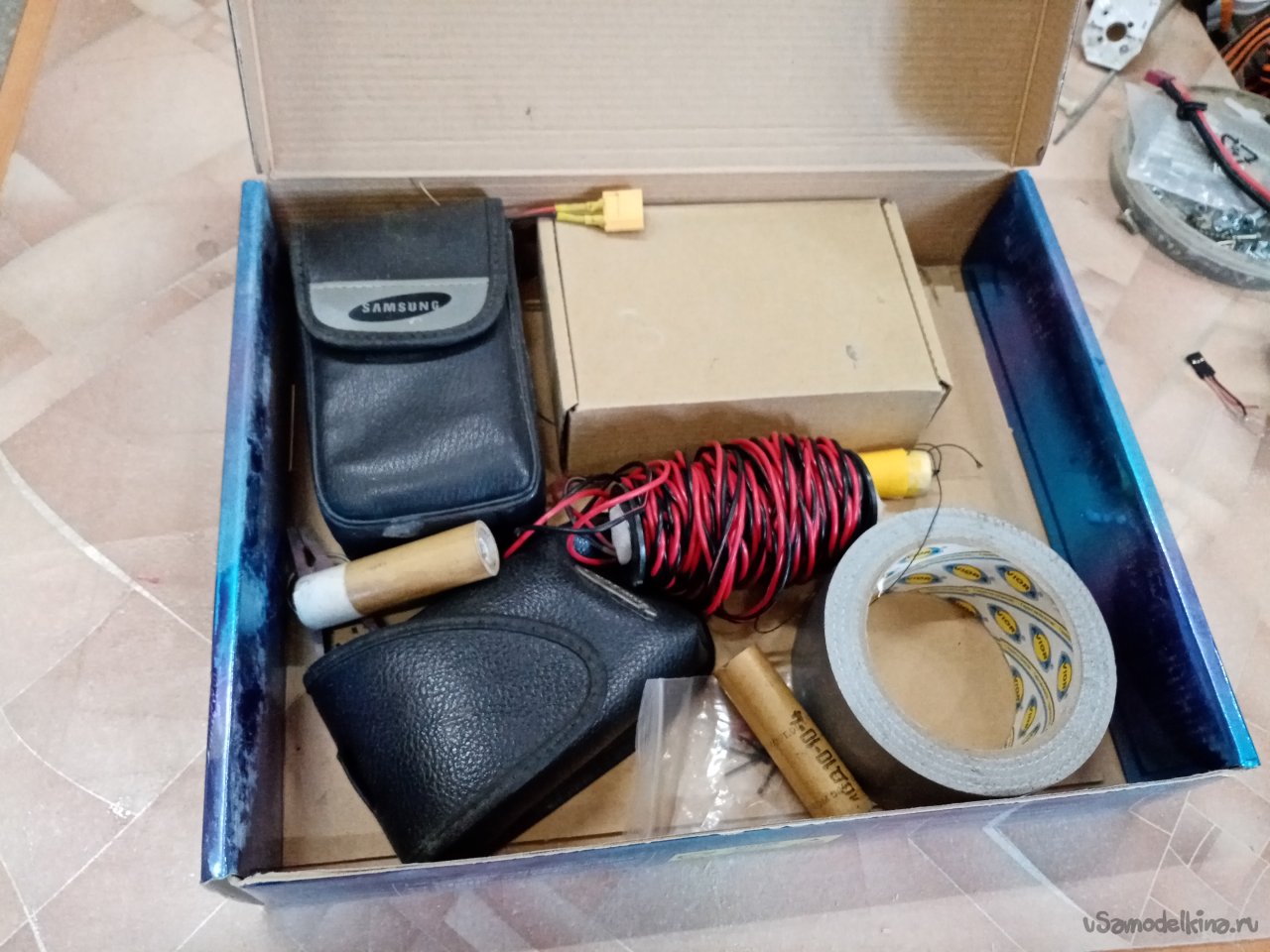

    Основной стартовый комплекс помещается в коробке.

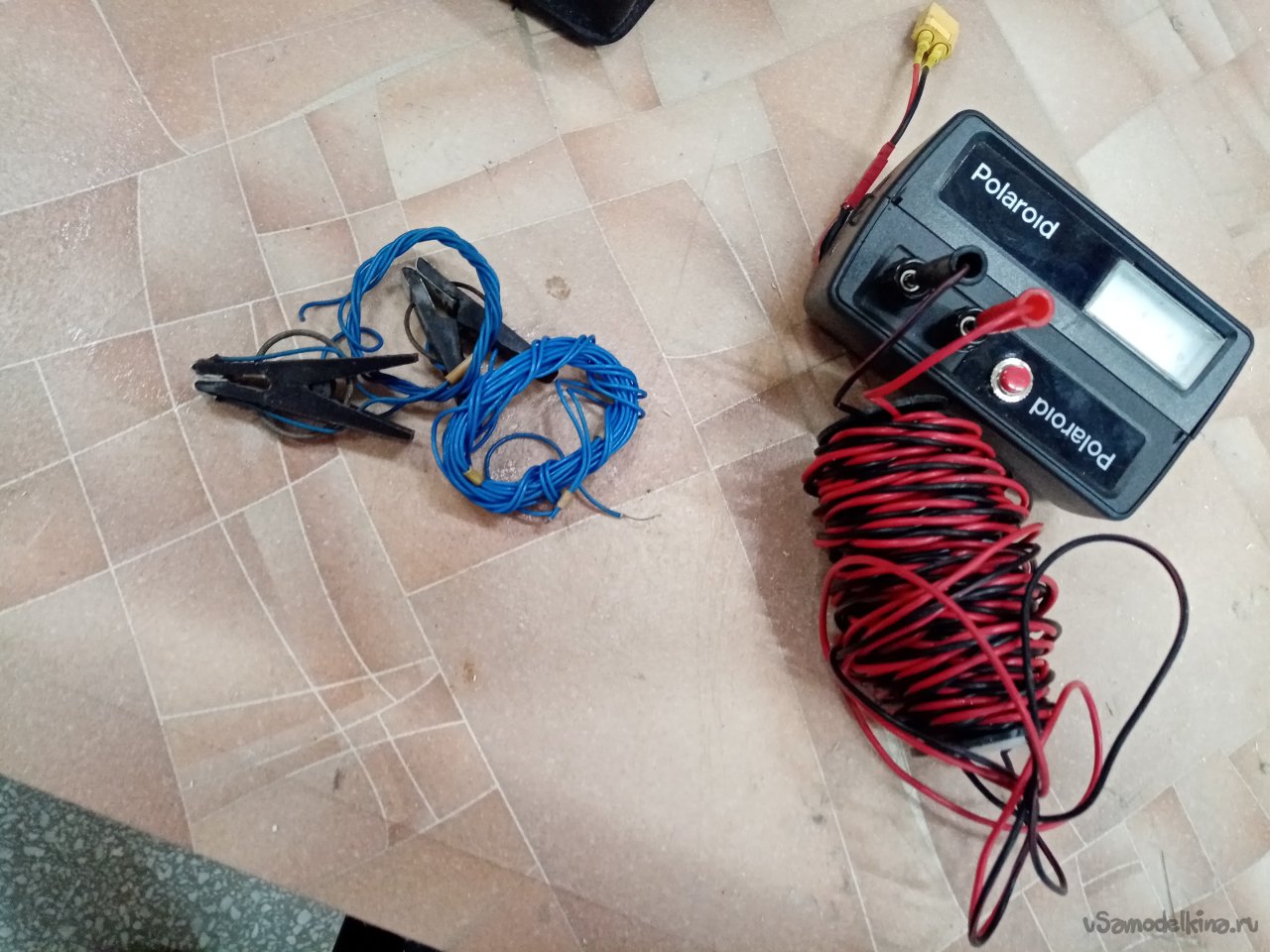

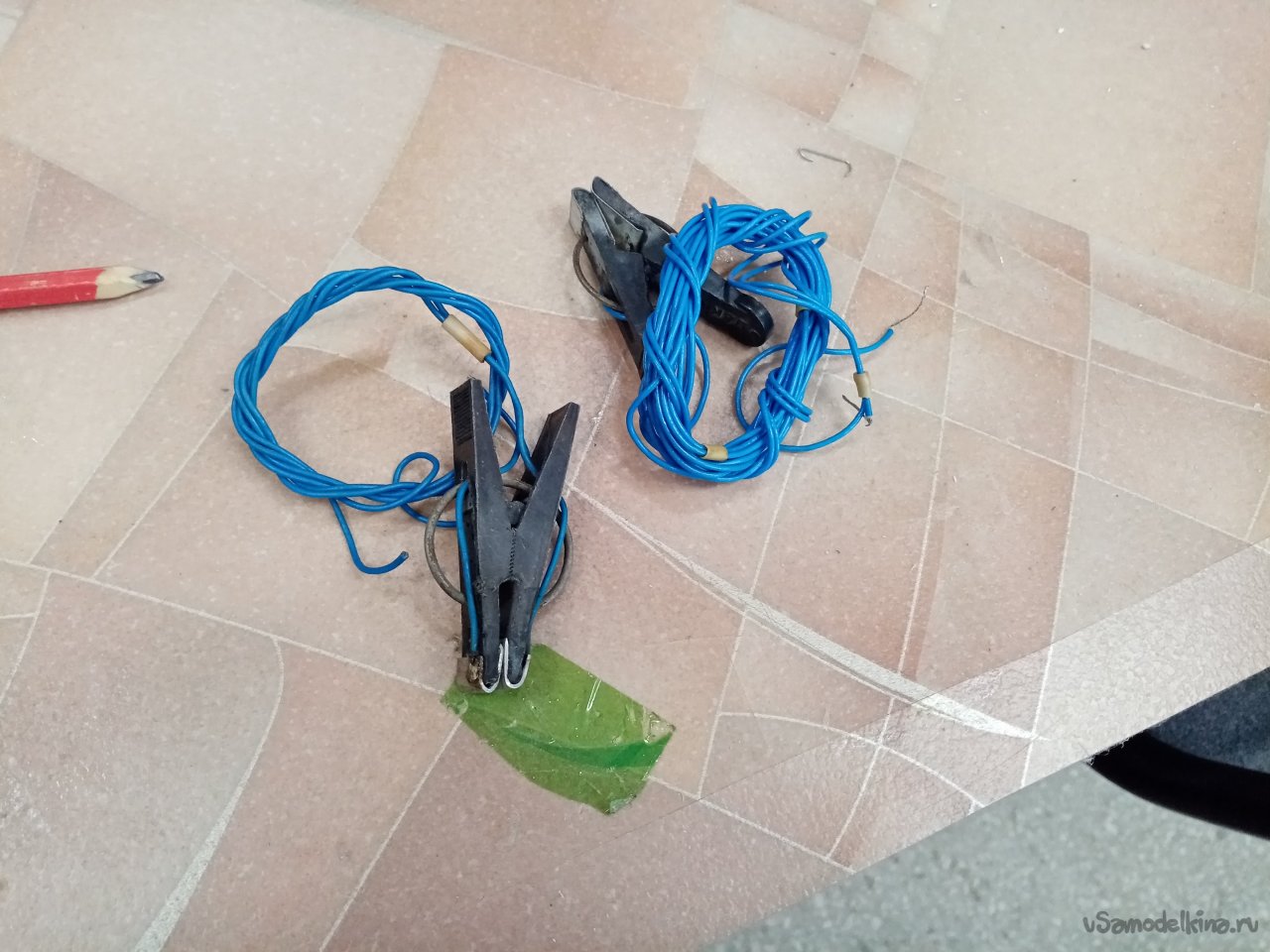

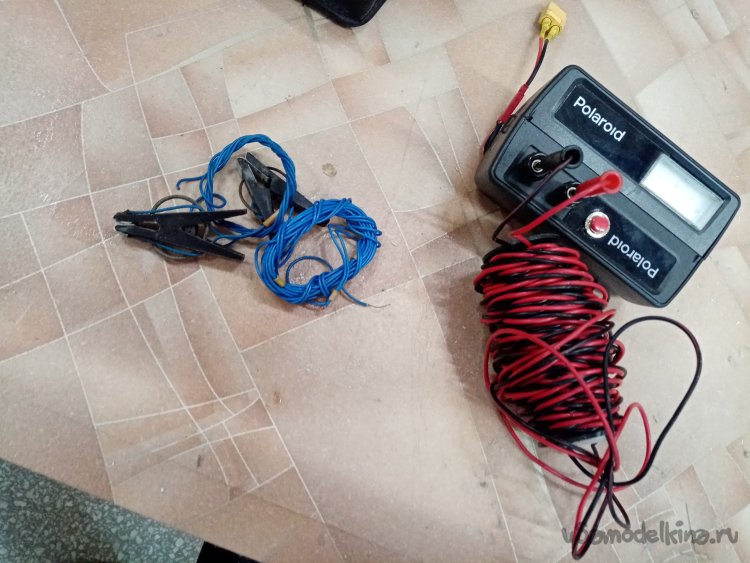

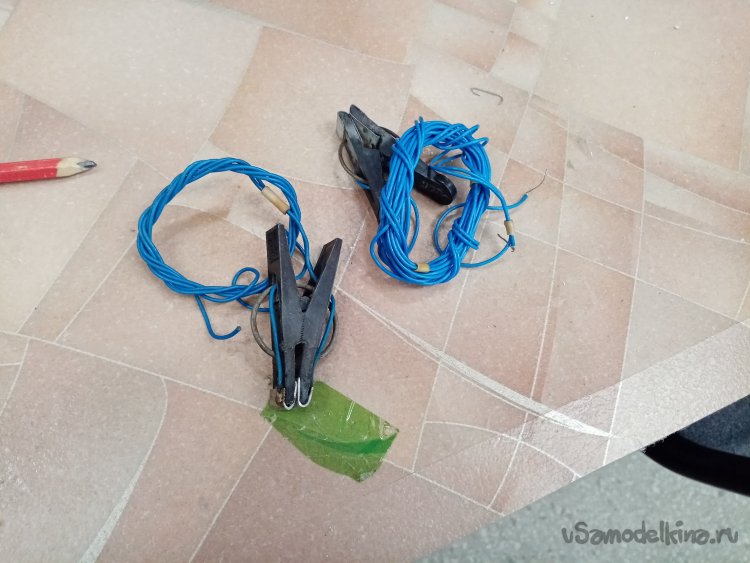

    Пульт, провода, зажимы контактов. Провод длиной в 10 метров. Система работает так.


    При сборке все в кучу. Вольтметр показывает напряжение. Это контроль целостности цепи.


    При нажатии на кнопку «старт», подается основное напряжение на запал, который поджигает заряд двигателя, полетели!
