    Самодельная сушилка-невидимка в ванную комнату


    После ремонта в квартире встал вопрос: какую сушилку сделать в ванной комнате? Чтобы была не громоздкой, а еще лучше – незаметной.
    Поиски по сайтам и интернет-магазинам не дали ожидаемого результата: либо дороговато, либо громоздко, либо нужно убирать/скручивать и т.д.

    Не нашел в продаже – значит нужно придумывать что-то самому.

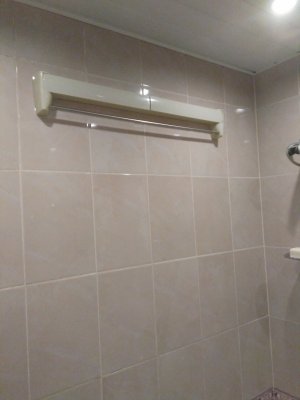

    В «закромах» откопал сломанное крепление от старой советской сушилки. Идея и конструкция этого изделия была простая, как кусок мыла: 2 держателя на противоположных стенах, между ними натянута леска. Без белья леску вообще и не видно, а держатели миниатюрные.
    Полчаса проектирования деталей, пробная печать на 3D-принтере, подгонка, исправление модели и – чистовая печать на 3D-принтере.
    Итак, все по порядку:

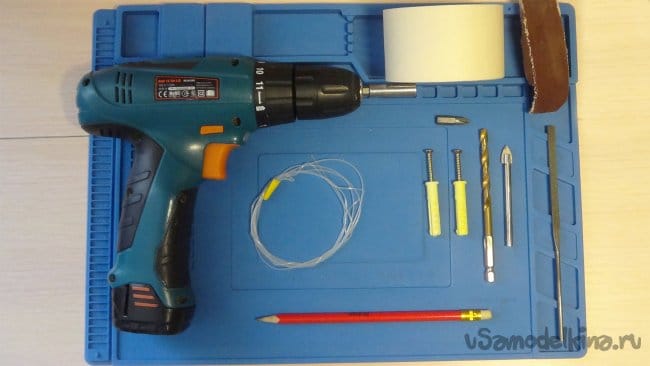

    Материалы и инструменты:

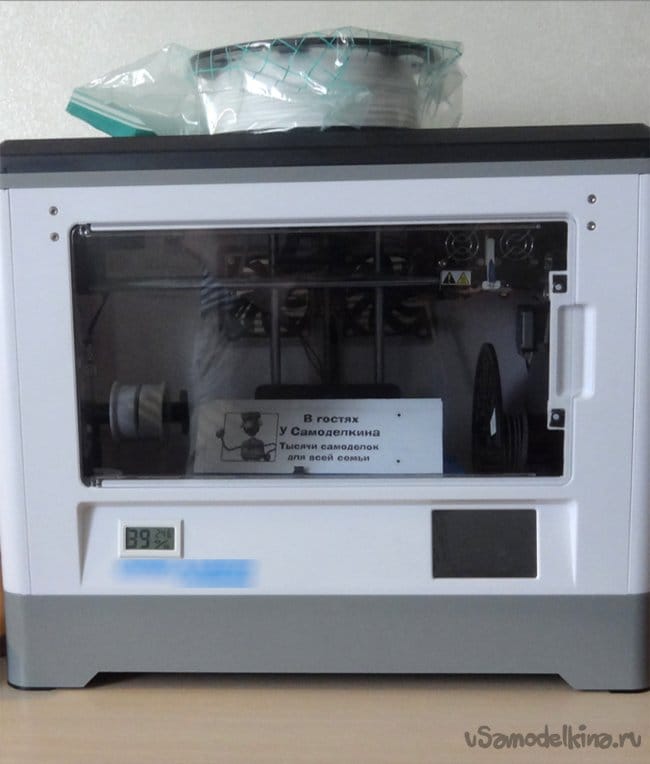

    - 3D-принтер;
    - белый филамент (или под цвет керамической плитки/стены в ванной комнате – если не хочется заморачиваться с окраской);


    - леска диаметром 1 мм (у рыбаков точно есть дома) – продается в хозяйственных отделах или магазинах для рыбалки – длина лески равна расстоянию между стенами + 20-30 см (для одной нити сушилки – мне понадобилось 3 нити);
    - 2 дюбеля (d = 6-8мм) и 2 шурупа для них (40-60мм);
    - отвертка или шуруповерт с битой под шурупы (обычно крестовая);
    - шуруповерт/дрель/перфоратор (зависит от прочности стены в ванной) для сверления стены;
    - сверло для керамической плитки (если на стене плитка);
    - сверло (d = 6-8мм) под дюбель;
    - наждачная бумага (мелкозернистая);
    - плоский надфиль;
    - малярный скотч;
    - простой карандаш;


    Общее описание самоделки

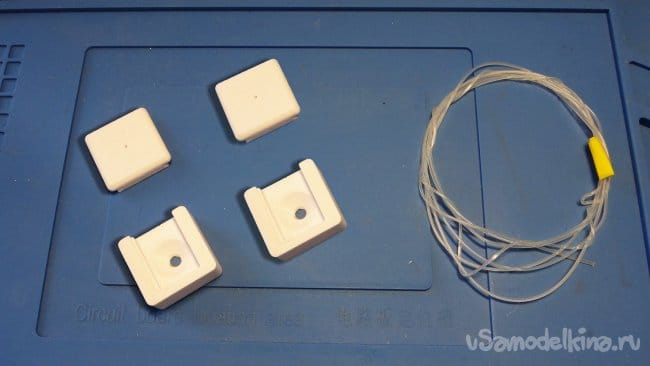

    Один комплект сушилки (1 нить) состоит из следующих элементов:
    - крепление к стене – 2 шт;
    - крышка крепления – 2 шт;
    - леска;


    Крышка и крепление печатаются на 3D-принтере. Пластик лучше использовать прочный (я использовал ABS, под него в модели сделаны допуски).
    Печать нужно делать с высоким качеством, чтобы слои были плотные и лучше спеклись. Заполняемость ставить максимальную, так как на держателе будет существенная нагрузка.

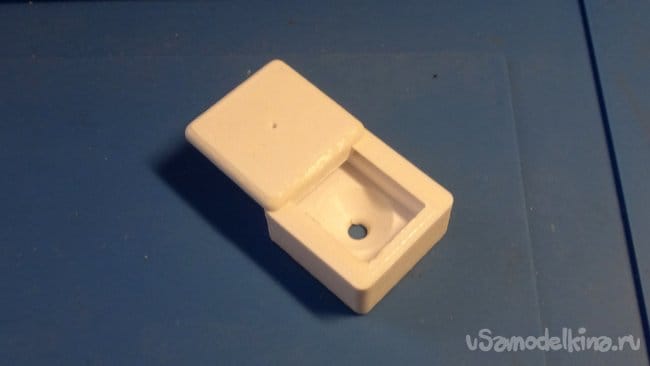

    Крепление и крышка должны плотно входить друг в друга.

    Файлы для печати:
    stl.rar [32,64 Kb] (скачиваний: 7)


    Итак, вперед!

    Шаг первый: печать на 3D-принтере – крепление

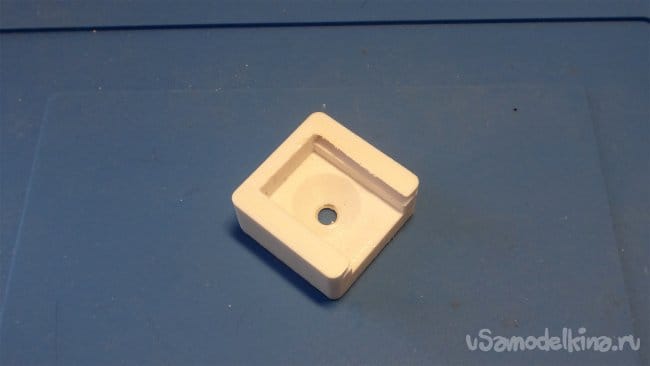

    Крепление (файл в архиве: stl_01.STL) печатается без поддержек, задней частью вниз, в количестве 2 шт. В детали имеется отверстие под шуруп и пазы для соединения с крышкой.
    После печати (при необходимости) крепление следует обработать мелкой наждачной бумагой для удаления дефектов и шероховатостей (если таковые были).



    Шаг второй: печать на 3D-принтере – крышка

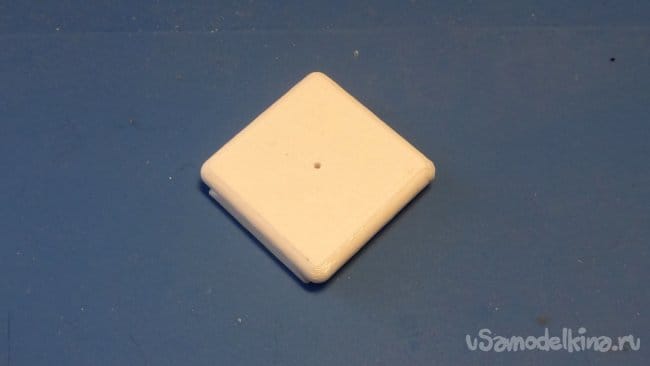

    Крышка (файл в архиве: stl_02.STL) печатается без поддержек в количестве 2 шт. Угол наклона нависающих элементов – 45 градусов. При печати можно включить режим «брим» во избежание отслаивания элемента от стола. После печати (при необходимости) края крышки обрабатываются надфилем и наждачной бумагой. Крышка должна плотно входить в крепление, если они не стыкуются между собой, то пазы нужно подточить надфилем.





    Шаг третий: разметка и сверление отверстий в стене

    После того, как напечатаны и подогнаны детали сушилки, необходимо провести разметку будущих отверстий на стенах ванной комнаты.

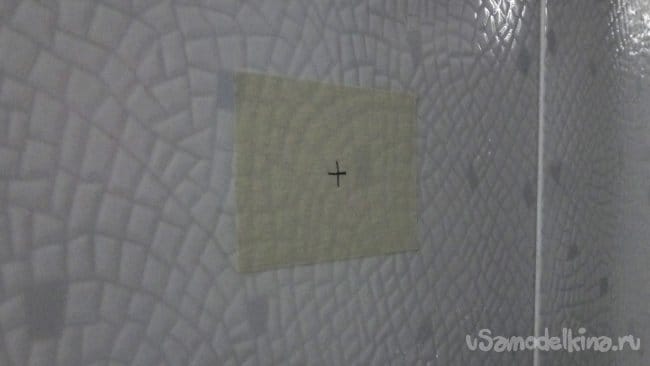

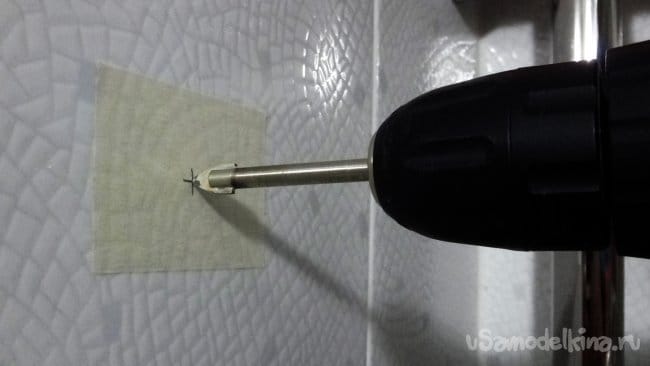

    Для упрощения разметки на плитку в зоне сверления нужно наклеить малярный скотч и ставить на нём отметки карандашом.
    Будущие отверстия в стене должны быть на одном уровне и на одном расстоянии от стены, параллельно которой натягивается леска.


    Если на стене наклеена керамическая плитка, то необходимо сначала просверлить плитку специальным сверлом (без использования ударного механизма дрели или перфоратора) и только потом, поменяв сверло, сверлить отверстие в стене. Для капитальной стены потребуется использовать перфоратор и специальное сверло – бур. Как правило, стены ванной комнаты в современной квартире не требуют применения перфоратора, достаточно шуруповерта или дрели (даже без ударного механизма).

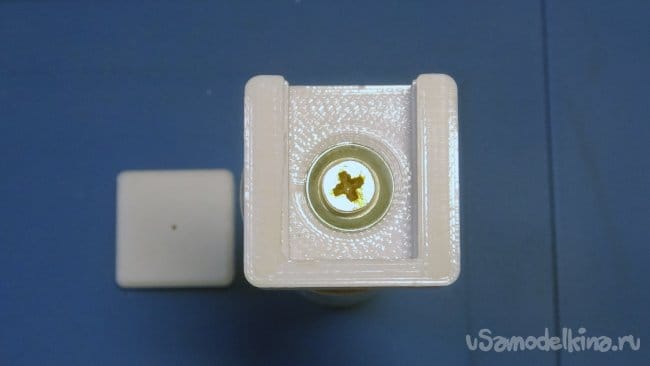

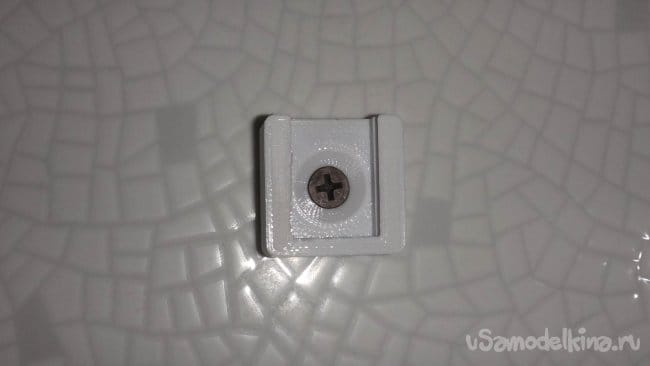

    После сверления скотч снимается, в отверстия вставляется дюбель, прикладывается крепление (вырезом вверх) и прикручивается отверткой шурупом к стене.



    Если шляпка шурупа маленькая, то необходимо использовать металлические шайбы для увеличения площади соприкосновения шляпки шурупа с креплением.



    Шаг четвертый: натягивание лески

    Леска сушилки крепится к крышкам следующим образом:

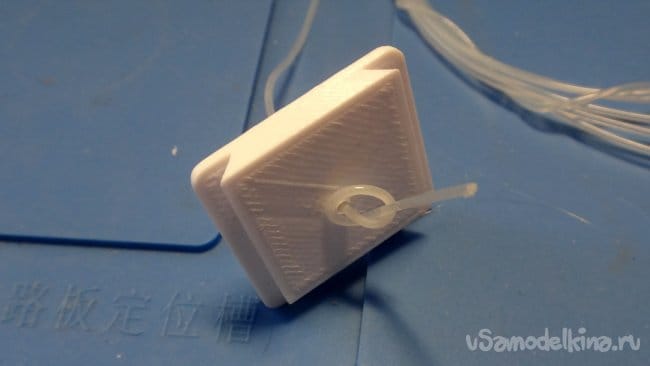

    - сначала леска с лицевой стороны вставляется в отверстие крышки и завязывается на узел изнутри. Оставшийся от узелка хвостик отрезается или укладывается в крепление на стене.



    Крышка вставляется сверху в крепление до упора.



    Обратите внимание, что крышка правильно вставляется в пазы только в одном положении – «ступенькой» вниз. Если крышку поставить неправильно, то она не полностью закроет крепление снизу.

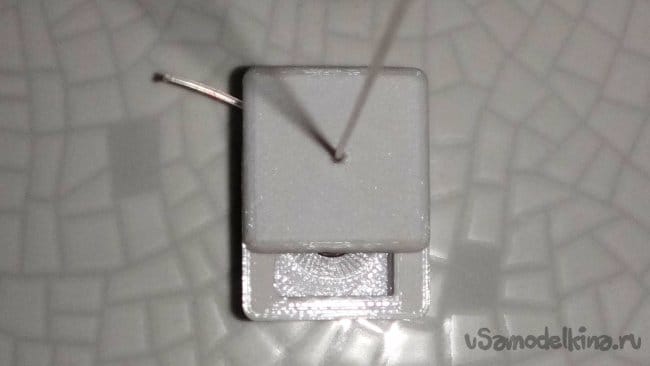

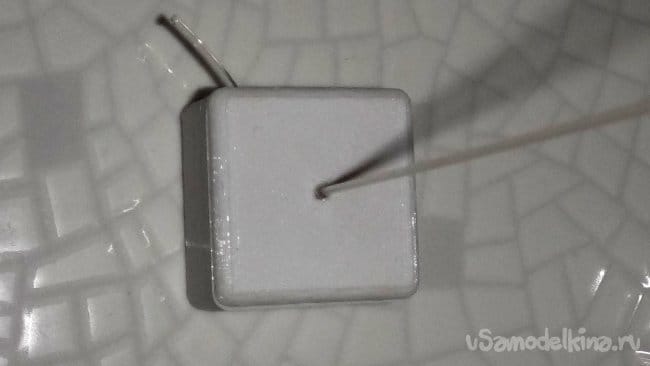

    На фотографии слева вверху виден конец лески. Его можно обрезать или спрятать внутрь держателя.

    - далее леска дотягивается до противоположной стены и обрезается от мотка с запасом 10-15 см (для возможности завязать узелок).
    - отрезанный конец лески вставляется с лицевой стороны второй крышки и примеряется к креплению: на леске с внутренней стороны крышки отмечается место узелка, например, заломом лески.
    - после примерки на леске завязывается (без затяжки) узел и крышка прикладывается к креплению. Крышка должна недотягиваться (без усилия) примерно на 1 см до крепления. После затягивания узелка крышка должна подтягиваться к креплению с усилием, чтобы обеспечить нужное натяжение лески – леска не должна провисать без нагрузки.
    - если крышка недотягивается больше 1 см или, наоборот, слишком близко находится к креплению, то необходимо развязать и перевязать узелок.
    - после того, как примерка узелка прошла успешно, узелок затягивается, обрезается лишняя леска (должен оставаться хвостик 1-2 см) и крышка вставляется сверху в крепление до упора. При этом необходимо приложить усилие, натягивая леску.

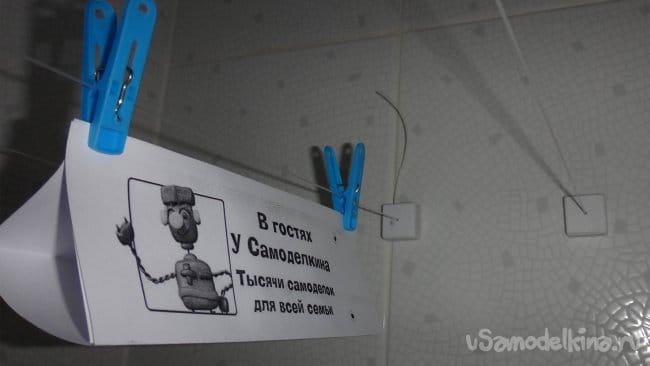

    Вот и все! Сушилка-невидимка готова. План фото специально крупный, так как, если удалить фотоаппарат, то лески практически не будет видно…

    Заключение

    Конечно, данная сушилка не предназначена для сушки тяжелых и крупных предметов. Но она успешно выдерживает мелкое белье, полотенца, простыни и т.д. и может прогибаться в зависимости от веса нагрузки. Если леска растянется, то всегда можно завязать еще один узелок на одной из крышек.
    Сушилка соответствует основным требованиям: она негромоздкая, незаметная, легко снимается и устанавливается при необходимости, а в случае поломки крышки или крепления может быть легко и быстро восстановлена.
    Прочность сушилки зависит от надежности крепления дюбелей к стене и прочности пластика.
    Цвет крепления, крышки и лески можно подобрать под цвет стен в ванной комнате – тогда сушилка будет совсем невидима.
    С покраской не заморачивался, так как всегда можно использовать для ванной комнаты универсальный белый цвет.

    Удачи в повторении данной самоделки!
    Просьба в комментариях написать: интересна/полезна ли самоделка и разместить фотографии получившихся сушилок.

    Простой и удобный держатель для садового шланга

    Самодельные воздушные компрессоры

    Добавить комментарий

    11 комментариев
    Musical

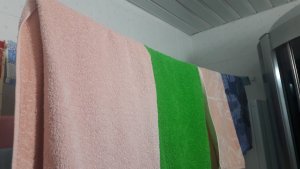

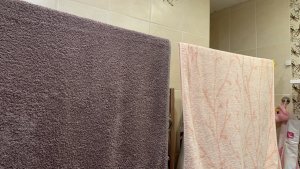

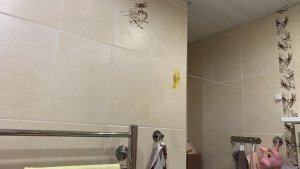

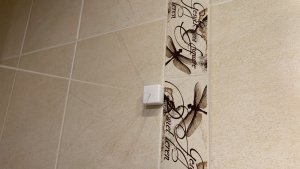

    Всем добрый день! Огромное спасибо за разработку! У соседей как раз есть 3D принтер, попросили у них распечатать детали и сделали такую сушилку себе в ванную. Фото прилагаю.



    Валерий
    Цитата: Korolev
    так там ещё и плиты были "зверские"!

    Вот... Ты понимаешь всю полноту ощущений! ))) Я два дня бил!)))

    Але нови ностра алис!
    Korolev
    Валерий,
    заточил на ручном точиле, одной рукой крутя , а другой - точа))))

    Помню, было у меня такое "точило"!

    Даже без дрели, не говоря уже про перфоратор

    Не, ручная дрелька у меня всё-таки была! Сначала бил "пробойником", потом "сверлил", опять бил, и снова "сверлил", и так до усё, пардон, "до упора"! А в потолке под карниз - это ваааще, та ещё пестня! Мало того, что снизу вверх, стоя на табуретке, так там ещё и плиты были "зверские"! smile



    Валерий
    Цитата: Korolev
    И ведь получалось!

    Тогда много чего получалось, за что сейчас даже и не брался-бы!))))

    Я тогда плитку клал - всю стеклорезом порезал. И клеил её на клей "Бустилат", в который добавлял гипса, достатого через знакомую медсестру.))) И спички вместо крестиков))).

    Потолочный карниз, например, в панельном доме (!!!) я повесил, пробив много дырок в потолке (!!!) под пробки пробойником из куска арматуры!!! Которую отрезал ножовкой по металлу и заточил на ручном точиле, одной рукой крутя , а другой - точа)))). И всё получилось. Даже без дрели, не говоря уже про перфоратор.))) Сейчас бы и не брался даже. Тычё-ё-ё?? Не получится!! ))))

    И шифер резал, пробивая гвоздём дырки одна возле другой.))

    И клапана в "Запорожце" притирал толчёным на наковальне стеклом с каплей масла! И нормально притёр!))) (А сейчас: "Эта притирочная паста плохая! Ею не притрёшь! Надо вот этого производителя брать!")))).

    И развал в нём выставил, подвесив гайки на нитках и отмеряя линейкой школьной.)))

    А уж про то, почему маленький ломик называется "монтировкой" сейчас мало кто знает... Когда я недавно вспоминал, как колёса монтировали, народ удивлялся... "Сами? Без шиномонтажа?"


    Але нови ностра алис!
    Korolev
    Валерий,
    Просто точу обычный победитовый бур перед работой ... Выключаю в перфораторе удар

    Ещё в старые добрые советские времена, когда перфораторы и буры были ещё недоступны, меня пацана, опытные дядьки научили. Острым кернышком аккуратненько обколоть глазурь в месте сверления, а дальше сверлить обычным сверлом, место сверления должно постоянно хорошо смачиваться. И ведь получалось! yes


    Валерий

    Где-то есть такие свёрла. Но использую их только по стеклу. Что-же до плитки - я не настолько правильный!)))). Просто точу обычный победитовый бур перед работой (Это им всё равно периодически надо))). Выключаю в перфораторе удар, хорошенько нажав, быстро просверливаю плитку, не вынимая включаю удар, сверлю дальше. Получается всегда и всегда чисто!

    Але нови ностра алис!
    AntiviRus Автор
    Цитата: Razrabotchik
    AntiviRus,


    ..., то необходимо сначала просверлить плитку специальным сверлом ( без использования ударного механизма дрели или перфоратора)

    Интересно как называется специальное сверло? Всё время долблю перфоратором с мелким сверлом, а потом необходимым под дюбель.

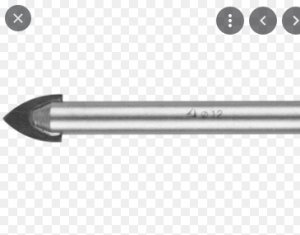

    На фото в описании есть это сверло. Абсолютно исчерпывающе прокомментировал Dmitrij.

    Dmitrij
    Razrabotchik,

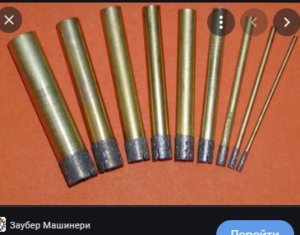

    Называется сверло для стекла и керамики. Они с алмазной крошкой, есть конические. есть коронки. Сверлить, смачивая сверло в воде, в процессе... не небольших оборотах


    Мой канал https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig

    «Марти! Думать нужно в четырех измерениях...»
    Razrabotchik
    AntiviRus,


    ..., то необходимо сначала просверлить плитку специальным сверлом ( без использования ударного механизма дрели или перфоратора)

    Интересно как называется специальное сверло? Всё время долблю перфоратором с мелким сверлом, а потом необходимым под дюбель.

    Нормально. Все под контролем. Когда делал - тоже сомневался...

    Не надолго, даже очень... search

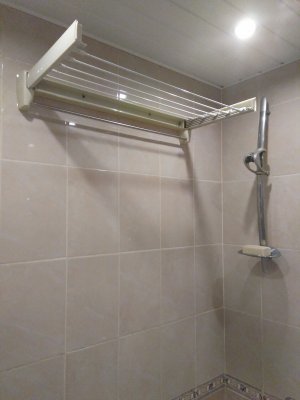

    У меня так.
