    Подставка/органайзер для китайского мультиметра DT-830B

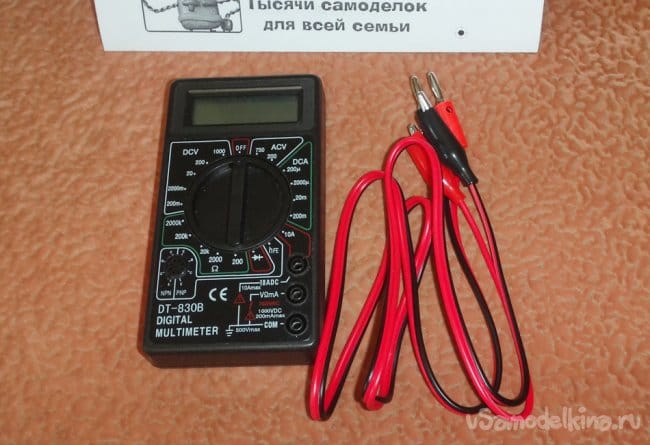

    Наверняка у некоторых любителей электронных самоделок есть китайский цифровой мультиметр DT-830B. Довольно старый аппарат, покупался давно, но, в принципе, отрабатывает свою цену на «ура». Я только им и пользуюсь: все, что нужно – в наличии.

    Но есть неудобства:
    - использовать его можно только в горизонтальном положении – в вертикальном ну никак стоять не хочет;
    - так как он легкий, то постоянно норовит «ползти» за проводами;
    - он без чехла и поэтому эти самые провода со щупами/крокодилами девать некуда.
    Сначала использовал его упаковочную коробку, но это оказалось неудобно и непрактично. Да и упаковка быстро поизносилась.
    В общем пришлось проблему как-то решать, т.е. сделать нечто, что поддерживало бы в удобном положении тестер и являлось его хранилищем.
    Так появилась идея сделать для мультиметра персональную подставку/органайзер/чехол на 3D принтере.

    Материалы и инструменты:
    Итак, нам понадобятся следующие инструменты и материалы:
    - 3D принтер с пластиком (тип и цвет любой – на Ваш вкус);
    - 2 самореза или винтика M2 x 12-15мм;
    - отвертка под саморезы/винтики;
    - шило.
    И всё! Ну может еще наждачная бумага понадобится, если печать будет грубовата.

    Описание изготовления
    Подставка/органайзер представляет собой основание для размещения в ней самого мультиметра и входящих в комплект проводов. К основанию крепится нога – упор. В сложенном положении нога прячется в основание. Тестер легко вставляется и извлекается из подставки/органайзера.

    Необходимо напечатать основание и «ногу» на 3D принтере и с помощью винтиков/саморезов прикрутить «ногу» к основанию.


    Итак, вперед!

    Шаг первый: печать на 3D принтере

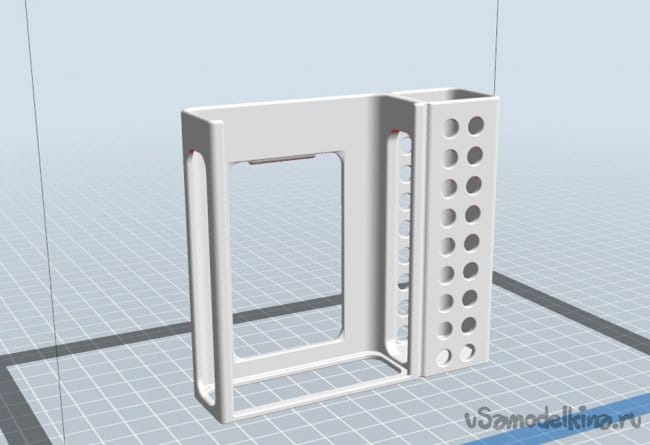

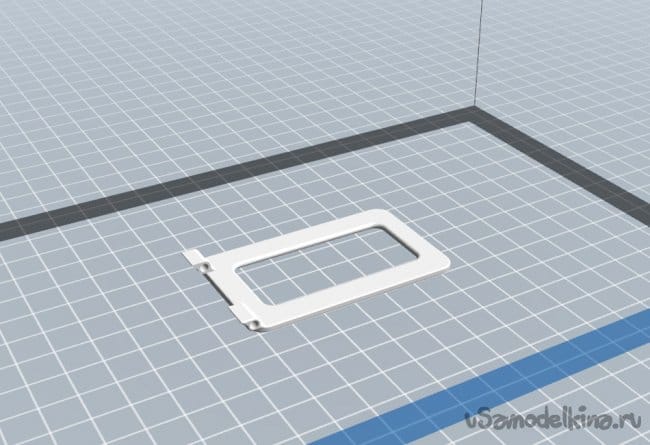

    Для печати на 3D принтере нам понадобится сама модель.


    Модель можно скачать по ссылке: slt_files.rar [1,19 Mb] (скачиваний: 17) .
    Печатать любым пластиком при стандартном или высоком качестве. Все размеры модели сняты с мультиметра – его габариты: 126 мм х 70 мм х 24 мм. В модели сделаны допуски, чтобы тестер легко вставлялся в основание подставки, но не болтался в ней.
    Основание печатается вертикально. Для устойчивости и предотвращения отслаивания модели от стола принтера рекомендуется использовать подложку или режим «брим».

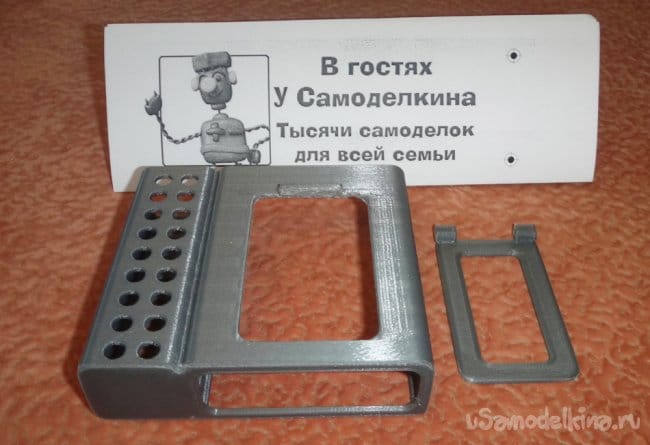

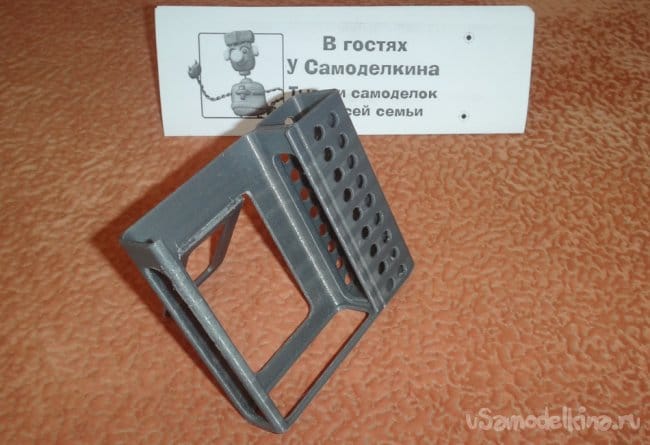

    В результате печати мы получаем 2 детали.

    Шаг второй: обработка и подгонка деталей

    Если печать была на подложке или в режиме «брим», то необходимо оторвать подложку и брим и обработать нижнюю часть основания наждачной бумагой. Также при необходимости наждачкой нужно убрать все шероховатости, возникшие в результате печати как снаружи, так и внутри подставки.

    В связи с тем, что у разных пластиков разный коэффициент усадки, то может потребоваться подгонка отверстий под винтики/саморезы и выреза под «ногу». Для отверстий можно использовать шило или ручную дрель со сверлом 2 мм (чтобы развальцевать отверстия). Вырез под «ногу» обрабатывается наждачной бумагой. «Нога» должна свободно помещаться в вырезе.

    Шаг третий: сборка подставки

    После того, как основание и «нога» обработаны и подогнаны можно собирать подставку.

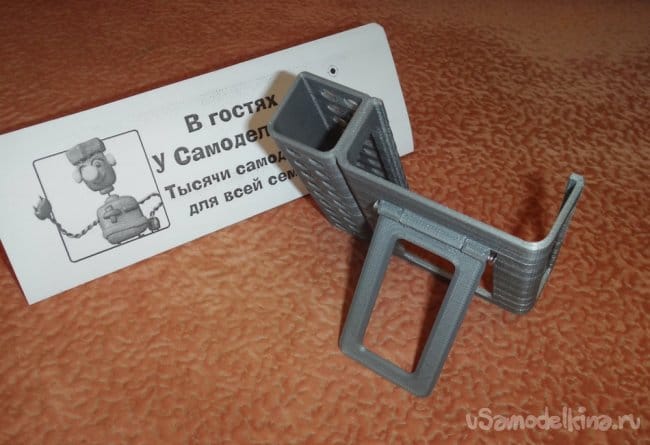

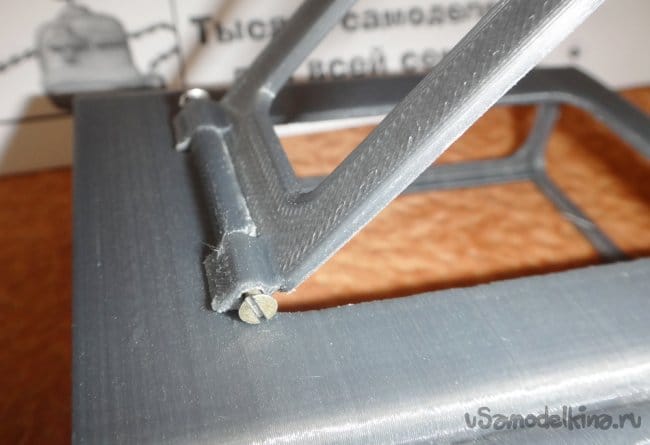

    Сборка заключается в установке «ноги» на свое место и вкручивании с боков винтиков, которые удерживают «ногу» и являются соединительной осью, относительно которой «нога» может отклоняться во внешнюю сторону.
    «Нога» устанавливается «козырьком»-ограничителем наружу.

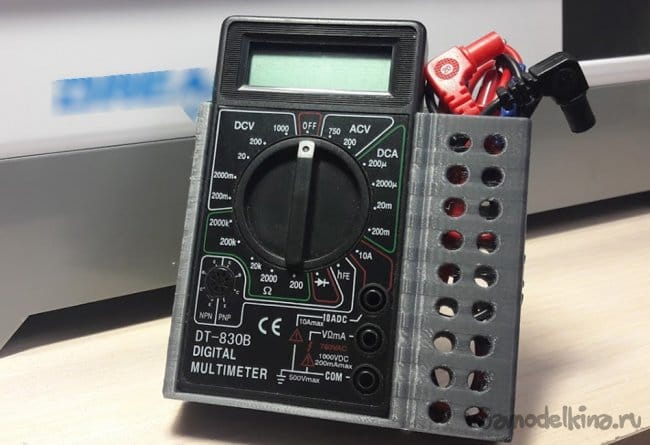

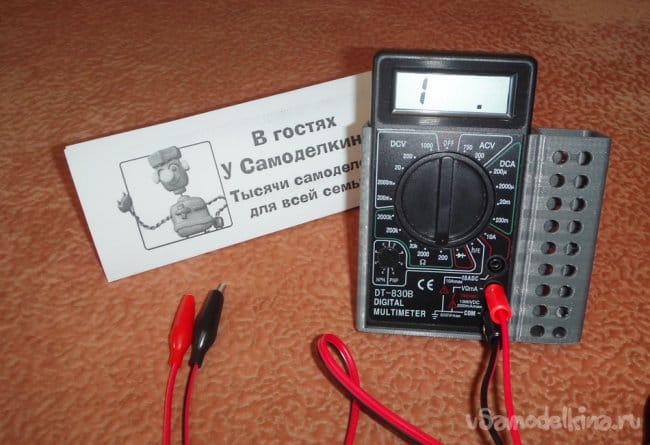

    После сборки можно проводить тестовые испытания: берем подставку, вставляем в нее мультиметр, складываем и засовываем в соответствующий отсек провода. Если мультиметр свободно входит в подставку, провода умещаются в отсеке, «нога» отклоняется и удерживает всю конструкцию в вертикальном положении, то подставка успешно прошла испытания!

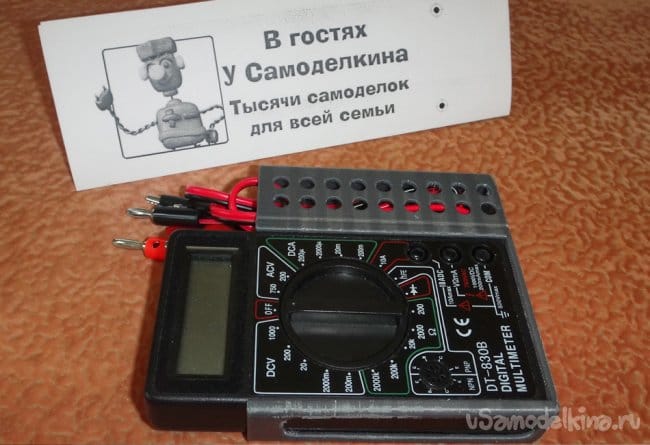

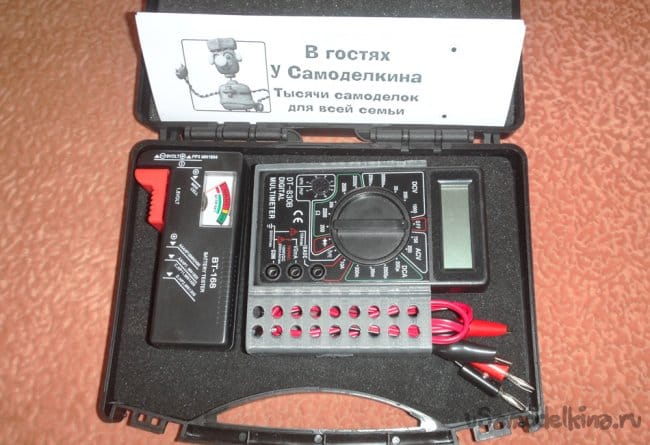

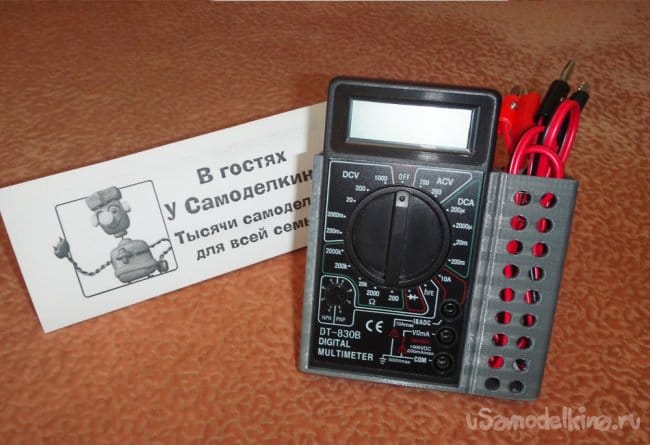

    Подставка/органайзер для мультиметра готова!






    Заключение

    В интернете встречал другие габариты этого мультиметра – может это опечатки, а может просто другие варианты исполнения или типы. Так что при повторе данной самоделки необходимо уточнить размеры Вашего мультиметра. При небольших отклонениях ширины или толщины мультиметра в модели можно масштабом пропорционально увеличить/уменьшить соответствующие габариты подставки и «ноги».
    Удачи в повторении данной самоделки!

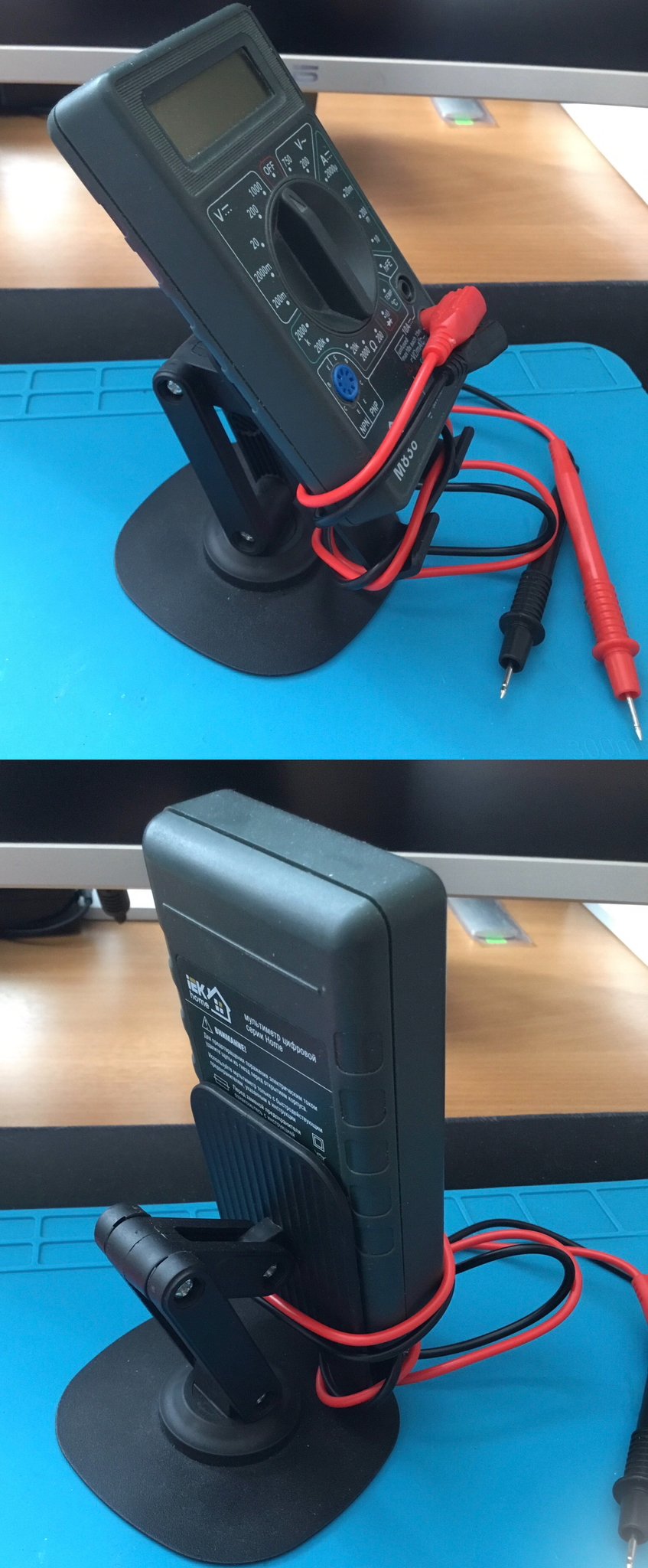

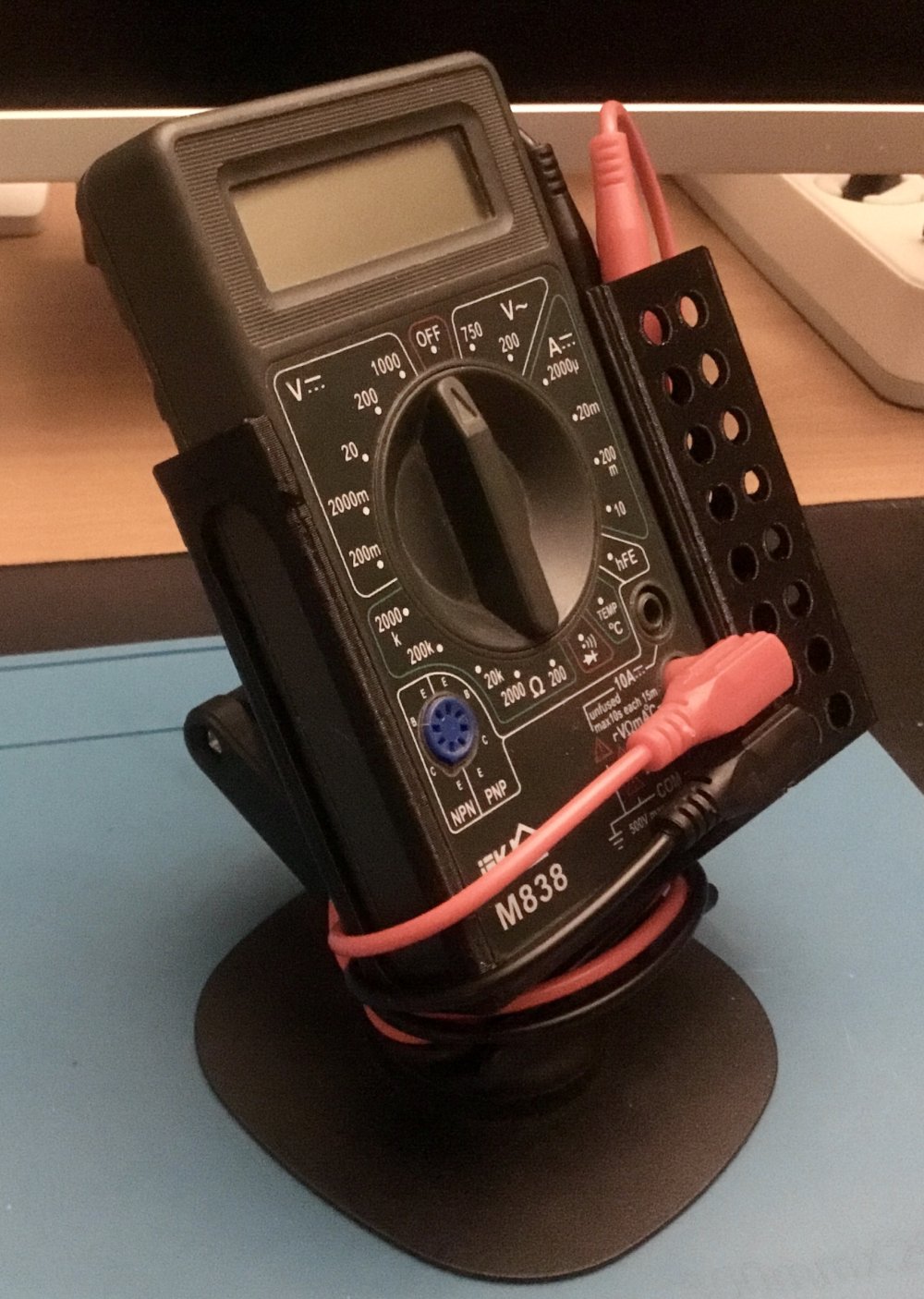

    Прошу в комментариях делиться фотографиями сделанных подставок или своими вариантами и предложениями.
