Подключаем китайский цифровой вольтамперметр

Подключаем китайский цифровой вольтамперметр

Самодельщики, конструируя, разрабатывая и осуществляя самые разные схемы зарядных устройств или блоков питания, постоянно сталкиваются с немаловажным фактором - визуальным контролем за выходным напряжением и потребляемым током. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы. В частности: цифровой ампервольтметр - прибор очень простой, доступный по цене и отображает вполне точные информационные данные.
Подключаем китайский цифровой вольтамперметр

Но новичкам ввод в эксплуатацию (подключение в схему ампервольтметра) может оказаться задачей проблематичной, т. к. измерительный приборчик приходит без документации и подключить быстро обозначенные цветом провода не каждому по плечу.
Подключаем китайский цифровой вольтамперметр

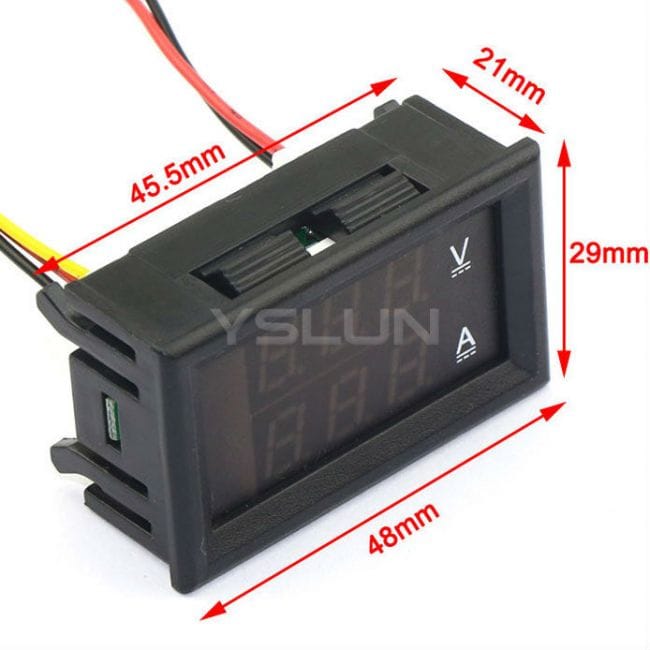

Изображение одного из популярнейших среди самодельщиков вольтамперметра выложено ниже,
Подключаем китайский цифровой вольтамперметр

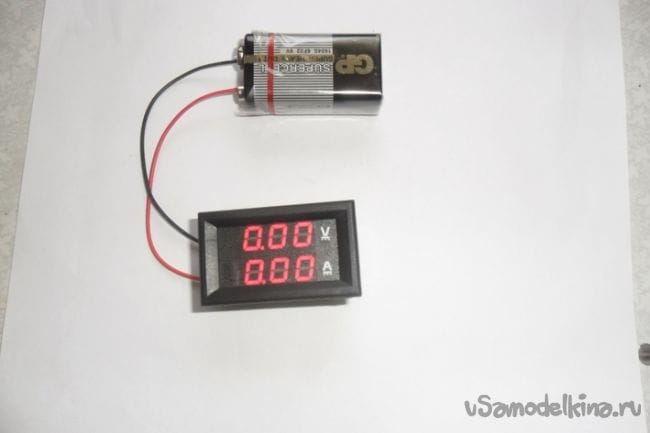

это ампервольтметр на 100 вольт/10 ампер, он поставляется уже со встроенным шунтом. Многие радиолюбители такие измерительные приборы довольно часто приобретают для своих самоделок. Цифровой прибор может запитываться как от отдельных источников,
Подключаем китайский цифровой вольтамперметр

так и от одного эксплуатируемого и измеряемого источника напряжения. Но тут скрыт небольшой нюанс, необходимо соблюдать условие - напряжение используемого источника питания находилось в рамках 4,5-30 В.
Подключаем китайский цифровой вольтамперметр

Самодельщикам, которым еще не совсем понятно: толстый проводок черного цвета подключаем на минус блока питания, толстый проводок красного цвета - на плюс блока питания (засветятся показания шкалы вольтметра),
Подключаем китайский цифровой вольтамперметр

толстый проводок синего цвета подключаем к нагрузке, второй конец от нагрузки приходит на плюс блока питания (засветятся показания шкалы амперметра).
Подключаем китайский цифровой вольтамперметр

Подключаем китайский цифровой вольтамперметр
Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:

Стоимость: ~186
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
2 комментария
  1. Иван_Похмельев
    1. Зачем лишние изображения вольтметров?
    2. Самое главное: как можно было запутаться в 5 проводах и дать ложную информацию о подключении прибора?! Нарисована правильная схема и к ней приписан ошибочный текст:
    Самодельщикам, которым еще не совсем понятно: толстый проводок черного цвета подключаем на минус блока питания, толстый проводок красного цвета - на плюс блока питания (засветятся показания шкалы вольтметра), толстый проводок синего цвета подключаем к нагрузке, второй конец от нагрузки приходит на плюс блока питания (засветятся показания шкалы амперметра).

    Не разбираетесь в электронике - не пишите глупости!
  2. Pronin
    На фото от приборчика идет Желтый провод. А на схеме его нет. Схема подключения от другого приборчика. dontknow Фотки надерганы из инета...
