Дома у каждого наверняка есть старый, ненужный, но еще работающий (по крайней мере от блока питания) смартфон, на котором еще работают программы типа Погода, Часы, Интернет-ТВ и т.д. И выкинуть вроде жалко, но и пользы никакой.
У меня тоже завалялся такой: батарея слабенькая, но с питанием по USB работает.

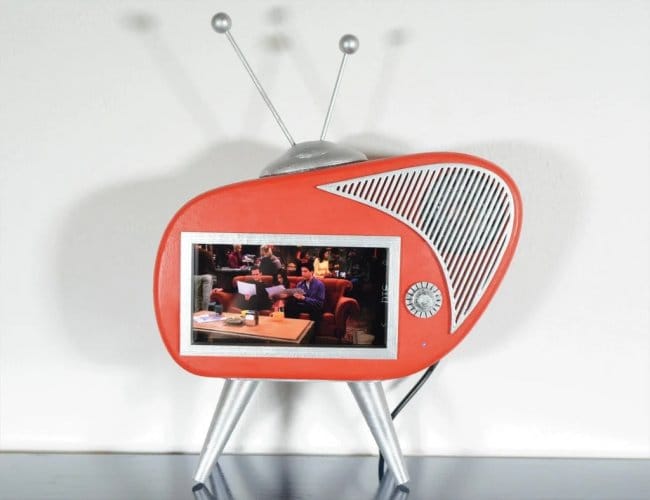

Подсмотрел на сайте статью «Ретро телевизор из старого смартфона». Но захотелось сделать держатель для смартфона, похожий на ТВ 80-х годов прошлого века и использовать этот смартфон у компьютера в виде монитора погоды, часов или просто смотреть (слушать) новости и интернет-ТВ (благо софт такой на этом телефоне работает). Звук используется родной телефонный.
Не хотелось заморачиваться красками и клеем, поэтому модель проектировалась для сборки без клея под конкретный цветной пластик. Так что при повторе этой самоделки (в силу других параметров усадки и расширения пластика) может потребоваться подгонка или склеивание.
Материалы и инструменты:
- 3D-принтер;
- цветной филамент (желательно 3 цветов: черный, серый и коричневый) – если не хочется заморачиваться с окраской;
- наждачная бумага (мелкозернистая);
- надфили (плоский, круглый);
- болтики М2 (6-10 мм) – 4 штуки;
- отвертка для болтиков;
- супер-клей для филамента (при необходимости – если детали будут неплотно крепиться друг к другу).
- карпет – мягкая ткань (опционально);
- дрель ручная и сверло (при необходимости рассверлить отверстия под M2).
Подробное описание изготовления
Держатель для смартфона состоит из 7 элементов (в скобках указан цвет пластика или краски):
- корпус (коричневый цвет);
- задняя стенка (черный цвет);
- антенна (серый цвет);
- рамка экрана (серый цвет);
- панель для динамика и ручек управления (серый цвет);
- ручки управления (черный цвет);
- ножки (черный цвет)
Пластик можно использовать любой (я использовал PETG, под него в модели сделаны допуски). У меня все детали плотно соединились без зазоров. Клей я не использовал, только паяльником сплавил ножки и корпус для надежности.
Файлы (в архиве) в формате STL для печати:
Итак, вперед!
Шаг 1: печать на 3D-принтере – корпус
Корпус (файл в архиве: stl_02.stl) печатается без поддержек, фронтальной частью вниз. Цвет пластика – коричневый. В корпусе имеются 4 отверстия под M2 для крепления к нему задней крышки, также есть отверстие для подключения к смартфону зарядки. У моего смартфона кабель подключается не снизу в центре, а сбоку (на корпусе держателя – внизу справа).
Качество печати рекомендуется стандартное или высокое. После печати при необходимости корпус следует обработать мелкой наждачной бумагой для удаления дефектов (если таковые были).
Шаг 2: печать на 3D-принтере – задняя стенка
Задняя стенка (файл в архиве: stl_01.stl) печатается черным пластиком без поддержек. При печати можно включить режим «брим» во избежание отслаивания элемента от стола. После печати при необходимости края крышки обрабатываются наждачной бумагой.
Шаг 3: печать на 3D-принтере – рамка экрана и панель управления
Рамка экрана и панель управления (файл в архиве: stl_04.stl) печатаются серым пластиком без поддержек (угол рамки 45 градусов, что позволяет печатать без поддержек), фронтальной стороной к столу. Рамку можно печатать с режимом «брим» для исключения отслоения детали от стола принтера и деформации. После печати детали при необходимости обрабатываются наждачной бумагой или надфилем.

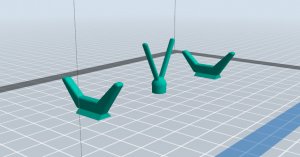

Шаг 4: печать на 3D-принтере – ножки, ручки управления и антенна
Данные элементы (файлы в архиве: stl_03.stl и stl_05.stl) необходимо печатать в режиме «брим» или с подложкой, так как площадь соприкосновения со столом маленькая. Печать ножек и ручек осуществляется черным пластиком, антенна – серым. После удаления брима (подложки) нужна обработка краев надфилем и/или наждачной бумагой.
Шаг 5: сборка держателя
После печати и обработки всех элементов держателя производится его сборка.
Для того, чтобы смартфон мягко входил в корпус и не болтался в нем, можно в нижней и верхней части корпуса изнутри приклеить полоски мягкой ткани типа фетра или карпета (у меня в наличии были остатки карпета).
С фронтальной стороны корпуса устанавливается рамка экрана (при необходимости фиксируется клеем). Если рамка не входит в отверстие в корпусе, то корпус по периметру отверстия можно подработать надфилем.
Панель под динамик и ручки управления устанавливается по аналогии с рамкой экрана. После установки панели управления в соответствующие отверстия вставляются ручки управления (3 ручки + переключатель каналов). При необходимости отверстия обрабатываются круглым надфилем и/или элементы укрепляются клеем.
Ножки (со стороны задней крышки) вставляются в пазы внизу крышки, при этом длинная нога должна находится на фронтальной стороне корпуса. При необходимости ножки можно зафиксировать клеем. Нижний конец ножек обрабатывается наждачной бумагой (убирается шероховатость).
Антенна устанавливается сверху задней крышки в соответствующее отверстие. При необходимости используется надфиль или клей.
Корпус соединяется с задней крышкой четырьмя болтиками М2 (болтики должны войти плотно и крепко держать корпус и крышку). Крышка также запирает ножки в корпусе.
На панель управления крепятся ручки (3 регулятора и 1 переключатель каналов).
Держатель собран! Смартфон должен легко вставляться в корпус, но не выпадать из него.
Все! Теперь можно смотреть на нем погоду, точное время и телепередачи.
Заключение
Примечания:
1. Данный держатель моделировался под конкретную модель телефона (Fly IQ440 Energie), который имеет следующие габариты: 125х65х13мм. Соответственно все допуски делались, исходя из указанных размеров. При необходимости изменения размеров (в разумных пределах) можно рассчитать масштаб для Вашего смартфона и при печати просто отмасштабировать все элементы модели. В этом случае возможно после печати придется доработать элементы надфилями.
2. Если USB-гнездо смартфона расположено в другом месте, то можно взять сверло (6-8мм) или дремель, разметить положение отверстия и высверлить/рассверлить в нужном месте. Следите, чтобы пластик не перегревался.
3. Возможно для другой модели смартфона потребуется сделать дополнительные отверстия в корпусе держателя в районе динамиков.
4. Цвета для печати выбираются на свой вкус. При отсутствии цветного пластика все печатается одним цветом, потом красится, например, акриловыми красками (перед этим детали следует отшкурить и загрунтовать). Для закрепления краски – вскрыть лаком. Покраска аэрографом будет выглядеть симпатичнее.
5. В процессе эксплуатации выявилось слабое место – ножки. В следующей модели нужно будет усилить их.
