    Стабилизированный преобразователь на 9 вольт для питания мультиметра


    Приветствую всех в гостях у Самоделкина!!!

    Хочу поделиться с вами своей самоделкой, которая способна заменить батарею типа «Кроны» в цифровом мультиметре. Многие сталкивались с такой ситуацией, что при частом использовании мультиметра, батарея разряжается и он начинает искажать показания. Для создания полноценной замены вам понадобятся;

    1). Кусок текстолита 2 х 4 см.
    2). Электролитический конденсатор 3 шт. 16В 330 мкф.
    3). Резистор 2 шт. на 300 Ом и 6,2 Ком.
    4). Стабилитрон на 8,2В.
    5). Ферритовое кольцо 11 х 8 х 6.
    6). Дроссель индуктивности типа «Гантельки» на 10 мкГн.
    7). Медный провод в изоляции, диаметр провода 0,3 – 0,4 мм.
    8). Транзистор биполярный npn структуры 2SC2458.
    9). Транзистор биполярный npn структуры 2SC3279.
    10). Диод Шоттки.
    11). Литий-ионный аккумулятор 3,7В. (можно найти небольшую в блютуз-колонке).
    12). Зарядное гнездо.
    13). Дополнительный переключатель (можно взять из нерабочего фонарика).
    14). Светодиод любого цвета с малым током потребления.

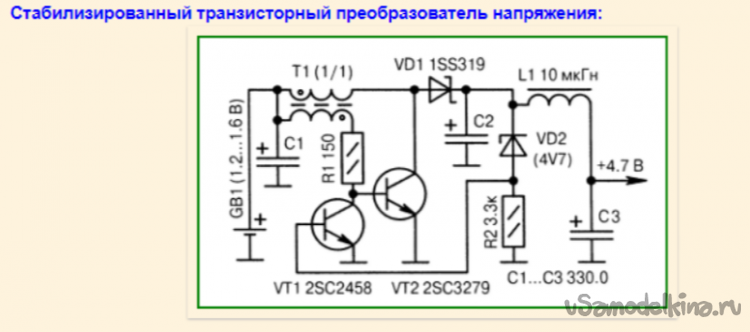

    Собирать все нужно вот по этой схеме:

    Трансформатор мотается сразу двумя жилами, чтобы в каждой обмотке получилось по 12 витков. После чего конец одной обмотки соединяется с началом второй, это и будет средняя точка на которую подается "+" питания. На схеме нарисованы резисторы с другими номиналами из-за того, что входное напряжение в два раза меньше моего и поэтому поставил такие резисторы, чтобы транзисторы не вышли из строя. Если вы будете запитывать от батарейки 1.5В или аккумулятора 1.2В, то их менять не нужно. Только нужно будет заменить стабилитрон, почему именно на 8.2В? Потому что на выходе будет 9.2В, а если установить на 9.1 то на выходе у меня получилось 10.5В.

    Как видите, после сборки устройство получилось компактным. Теперь нужно разобрать мультиметр и найти свободное пространство, чтобы разместить гнездо для зарядки аккумулятора и дополнительный включатель для отключения питания преобразователя. Гнездо я взял от сгоревшей цифровой приставки.

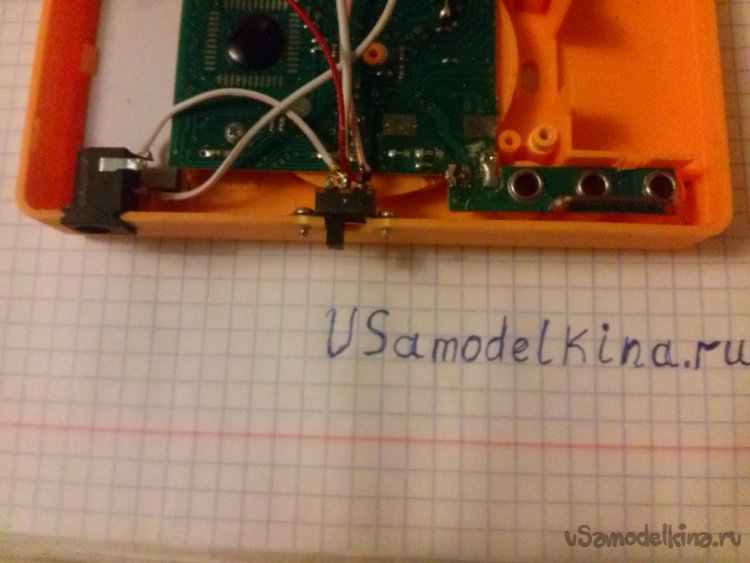

    Вот так у меня получилось разместить всё в корпусе.

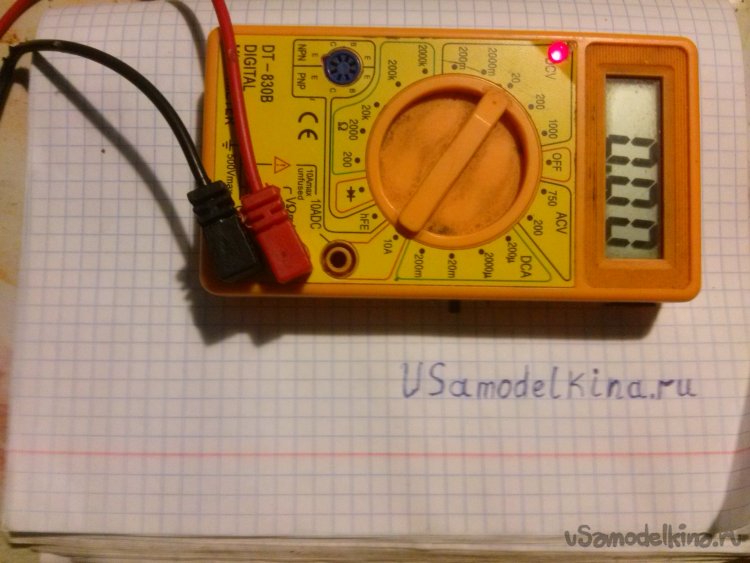

    Теперь ставим нашу плату вместо "кроны". Припаиваем к ней аккумулятор и выход на 9В паяем сразу на плату мультиметра. Светодиод устанавливаем по входу питания преобразователя, чтобы было понятно работает он или нет. Для удобства выводим индикатор на сторону переключения режимов мультиметра.

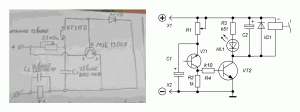

    Чтобы защитить батарею от перезаряда, я собрал устройство для включения между зарядным устройством и гнездом зарядки вот по этой схеме:
    Стабилизированный преобразователь на 9 вольт для питания мультиметра

    Может кому и пригодится, желаю всем удачного повторения!!!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Автопробник 5 в 1

    1001-й «правильный» вариант USB микроскопа для пайки

    6.3
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    6.2
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    6.3
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 6.28 из 10 (голосов: 6 / История оценок)

    Добавить комментарий

    24 комментария
    Иван_Похмельев #75806
    Цитата: ino53

    Найти ВАХ этого транзистора для близкого режима, с указанием зоны доп. отклонения.

    На оф.сайте производителя ВАХ начинается примерно с 4 вольт.)) Чтобы не было претензий от потребителей.))

    Но, конечно, верно пишет VICTOR_ZH: взять стандартный модуль. Дешевле, компактней, надёжней и правильней. Там и все защиты, и правильный алгоритм, и установка нужного тока (выбором резистора).



    VICTOR_ZH #75789
    Цитата: Иван_Похмельев
    Цитата: Евгений Ширшов
    контроль заряда,

    И где здесь ограничение тока? Ток будет ограничиваться только внутренними сопротивлениями батареи и ЗУ, то есть будет зависеть от мощности ЗУ.


    Ограничения по току в приведенных схемах очевидно нет, возможно эту функцию выполняет источник питания, используемый автором.

    Для подобных целей я бы использовал бы либо готовый 50-ти рублевый модуль контроля зарядки для лития, либо если уж заморачиваться самостоятельно схемотехникой, рассмотрел бы один из возможных вариантов ограничения тока на схеме с LDVO, на том же полевике. Так как разница между указанным входным (5V) и выходным (4,2V полностью заряженного АКБ) составляет всего 0,8V - ни одна схема на биполярнике или линейном стабилизаторе аля LM317 - здесь не прокатит.

    Один из допустимых вариантов - по ссылке ниже, на рисунке 5 .

    https://www.rlocman.ru/shem/schematics.html?di=207945


    ino53 #75737
    Цитата: Иван_Похмельев
    Воля случая. ))

    Найти ВАХ этого транзистора для близкого режима, с указанием зоны доп. отклонения. Допустить, что внутри этой зоны распределение идет по Гауссиане, вот тут уже и сосчитать что-то можно. smile А реально - конечно, отбор нужен.

    Вот автор пропал, думал с ним пообщаться, предложить варианты - ну, нет так нет... pardon


    Иван_Похмельев #75735
    Цитата: ino53
    в этой схеме полевик полностью никогда не закроется

    От экземпляра зависит. Какой-то никогда не закроется, какой-то закроется. Воля случая. ))


    sergeyp #75705
    Цитата: ino53
    На Ютубе так, и у меня так будет!


       Ну, ЮТРУП - это конечно, авторитет - его все знают, там сплошь профессионалы, а как мастерски подают материал! И быстро, и просто и под музычку. :)))

    ino53 #75693
    Цитата: sergeyp
    и где они такое находят... )))

    Есть такая категория людей... Ему говоришь - ну не может быть так, ошибка, опечатка, еще чего... Отвечают - Нет! В Интернете ТАК написано! Вот сегодня один прислал схему, спрашивает, почему светодиод не мигает. Я отвечаю - он шунтирован базовым переходом, ну не может он мигать, ему напруги мало, сделай так... Нет! На Ютубе так, и у меня так будет! xaxa


    sergeyp #75691
    Цитата: ino53
    В этой схеме полевик полностью никогда не закроется..

       Да, странная какая - то схема ЗУ.., и где они такое находят... )))


    ino53 #75652
    Цитата: Иван_Похмельев
    ...переходе сток-исток полевика.

    Если не путаю - для 44-го полевика пороговое напряжение открывания (полного!) 2...4 В. Минимальное напр. на 431-й=2,5 В. Т.е. в этой схеме полевик полностью никогда не закроется... Хотя на огр. тока это не влияет. pardon

    Иван_Похмельев #75639
    Цитата: Евгений Ширшов
    Еще вопросы?

    Как напряжение  стабилизируется - понятно. А как стабилизируется (или ограничивается) ток?

    Ток стабилизации, указанный Вами, - параметр режима TL431, а не выходной ток.

    В Вашей схеме TL431 просто регулируемый стабилитрон, отличный стабилитрон, но не более того.

    А вся схема в целом - мощный стабилитрон, в котором АКБ выполняет функцию балластного сопротивления, включённого последовательно с полевиком.

    И стабилизируется напряжение на последовательно включённых АКБ и переходе сток-исток полевика.



    ino53 #75617
    Цитата: Евгений Ширшов
    Еще вопросы?

    Так давай вставим его в первую схему для улучшения х-к.

    Евгений Ширшов #75614 Автор

    Еще вопросы?

    РадиоЭлектроник
    Евгений Ширшов #75613 Автор
    ino53,

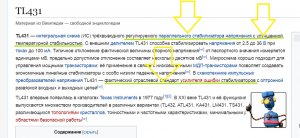

    TL431 очень популярным регулируемым стабилизатором на рынке. С минимальным набором дополнительных электронных компонентов (нескольких резисторов и конденсаторов), она способна обеспечить рабочее напряжение в диапазоне от 2,5 до 36 В при токе стабилизации от 1 до 100 мА. Для получения больших значений на выход ТЛ431 обычно добавляют мощные транзисторы.

    Источник https://shematok.ru/stabilizatory/tl431

    РадиоЭлектроник
    ino53 #75612
    Цитата: Евгений Ширшов
    Иван_Похмельев,


    А стабилизатор тл 431 тебе здесь для чего?

    Опа... А я только хотел сказать, что в первой схеме стабилитрон - не самый лучший элемент.

    Хотел предложить 431 поставить, а это, оказывается, стабилизатор тока. pardon

    Евгений Ширшов #75607 Автор
    Иван_Похмельев,


    А стабилизатор тл 431 тебе здесь для чего?

    РадиоЭлектроник
    Иван_Похмельев #75605
    Цитата: Евгений Ширшов
    контроль заряда,

    И где здесь ограничение тока? Ток будет ограничиваться только внутренними сопротивлениями батареи и ЗУ, то есть будет зависеть от мощности ЗУ.


    Евгений Ширшов #75603 Автор
    Иван_Похмельев,


    Зарядник подключается не на прямую, а через контроль заряда, который изображен на второй схеме в конце статьи. Принцип его работы как у зарядника называемом "лягушкой". При достижении полного заряда батареи транзистор запирается и заряд не поступает на батарею, загорается зеленый индикатор показывающий полный заряд.

    РадиоЭлектроник
    Иван_Похмельев #75555
    Цитата: Евгений Ширшов
    Зарядник от мобильного телефона на 5 вольт

    То есть, решили по-быстрому прибить аккумулятор? А заодно и ЗУ подержать в режиме максимального тока. А что? Пусть себе греется...((


    Евгений Ширшов #75536 Автор
    Иван_Похмельев,


    Зарядник от мобильного телефона на 5 вольт, можно через usb или если есть зарядник с неисправным штекером, то можно использовать его.

    РадиоЭлектроник
    Иван_Похмельев #75423

    Повторю вопрос автору. Что предполагается в включать снаружи в гнездо (P1) для зарядки аккумулятора?

    Евгений Ширшов #75399 Автор
    Korolev,


    Здравствуйте, да вроде особо значительных искажений в показаниях нет. На измерениях милливольт разницы нет, так же как и от кроны. И в миллиамперах тоже измеряет четко.

    РадиоЭлектроник
    Валерий #75355
    Цитата: r-amateur
    Мультиметры у меня на пальчиково-мизинчиковых, а раритетная Ц20 - от сети. Пашет пять баллов, я поверял, благо, имел отношение к метрологии. Но есть устройства на кронах, вроде пирометра


    А у меня всё наоборот!!! "Цэшка" и пирометр - на "пальчиково-мезинчиковых". На них-же дальномер. А вот, мультиметр на кроне. Но, как-то не напрягает... Ну купишь раз в три года батарейку... (Я не каждый же день пользуюсь... Да и то "включил,- померял-выключил". И выключать не забываю...

    А вот, пирометр, (а особенно дальномер) жрут, гады... "Дюраселы" покупаю - их хоть на какое-то время хватает. А обычных алкалиновых - пшик!!! Даже подумывал над тем, чтобы купить ещё одну "лазерорулетку" послабее, метров на тридцать. Всё равно, очень редко приходится на сотню и больше мерять. В основном вообще до десяти.

    Стоп!! Вру!!! "Цэшка" на "пальчиково-указательных"... Точно... Под 316-е она.

    Запамятовал. Не пользуюсь ею....

    Але нови ностра алис!
    Korolev #75354

    Жаль, что автор не провёл и не привёл результаты сравнительных испытаний показаний прибора с питанием от "Кроны" и от "шумного" преобразователя, особенно на малых пределах измерения. АЦП весьма капризны к качеству питания.

    r-amateur #75352

    Мультиметры у меня на пальчиково-мизинчиковых, а раритетная Ц20 - от сети. Пашет пять баллов, я поверял, благо, имел отношение к метрологии. Но есть устройства на кронах, вроде пирометра (ну, куда же сегодня без него), плюс, друзья-товарищи приносят, и слёзы, типа "ну, пожалуйста", в глазах. Я как-то по дешёвке у китайцев купил мешочек преобразователей DС-DC step up. Мелкие, по размерам сопоставимы с рублёвой монетой. Вот, пока не кончатся, пользую их, на сборку дискретного как-то ни желания, ни времени.

    Иван_Похмельев #75349

    Что предполагается в включать снаружи в гнездо для зарядки аккумулятора?
