    Повер банк от литий-ионной батареи 3.7 вольт


    Привет самоделкины!!! В этой статье я хочу рассказать вам как сделать повер банк своими руками, ведь многие сталкивались с тем, что при дальних поездках на автобусе или находясь в лесу, не редко телефон разряжается в самый неподходящий момент. Сделать его своими руками не понадобится много времени и понятно будет даже тому человеку, кто взял паяльник в руки первый раз. Собирать будем вот по этой схеме:
    Повер банк от литий-ионной батареи 3.7 вольт


    Для этого нам понадобятся следующие детали:

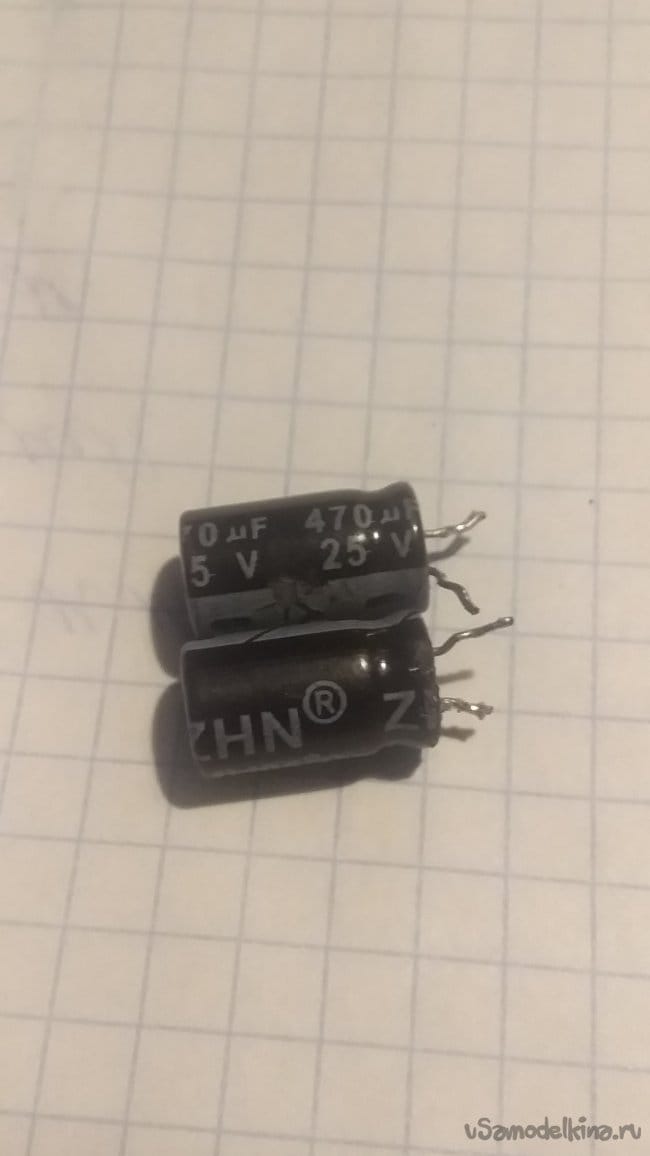

    1). Электролитический конденсатор 25 вольт 470 мкф. 2 шт.
    2). Керамический дисковый конденсатор 470 пкф.

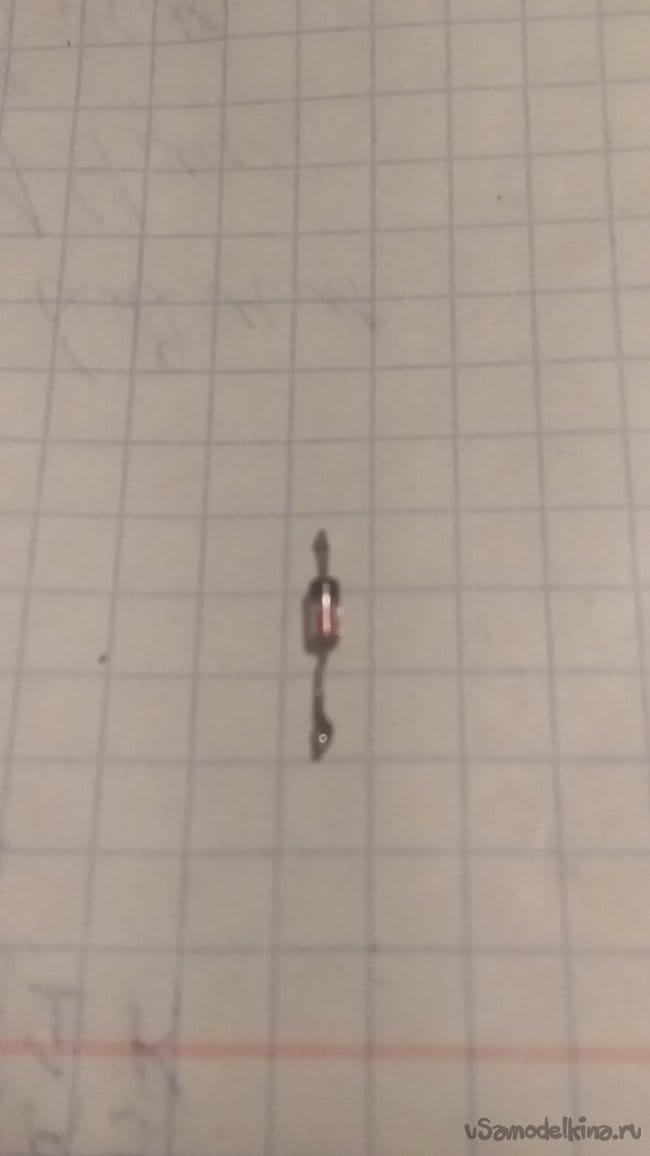

    3). Стабилитрон 5V1.
    4). Переменный резистор на 10 кОм или 4.7 кОм.

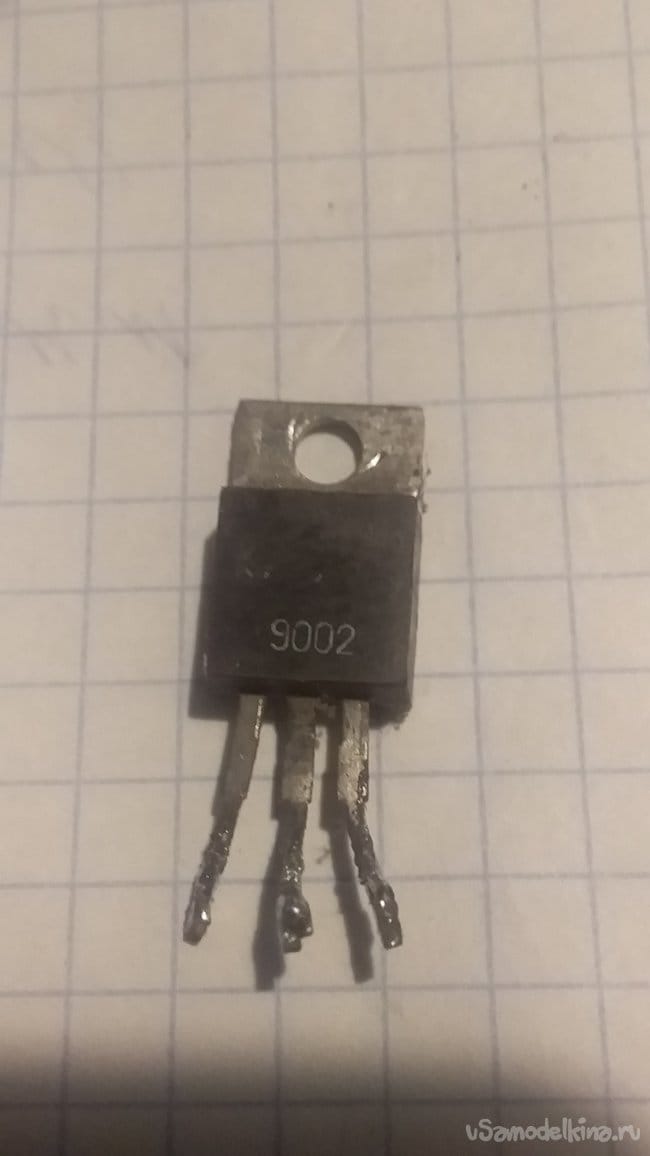

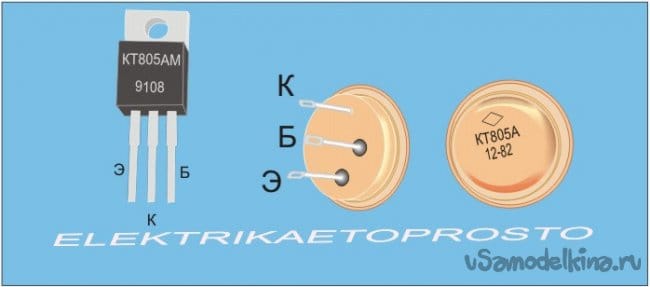

    5). Транзистор КТ805АМ и его цоколевка.
    6). Ферритовое кольцо размер 22 Х 8 Х 5 мм.
    7). Медный провод 0,6 мм.
    8). Небольшой радиатор.
    9). Стандартный USB выход.

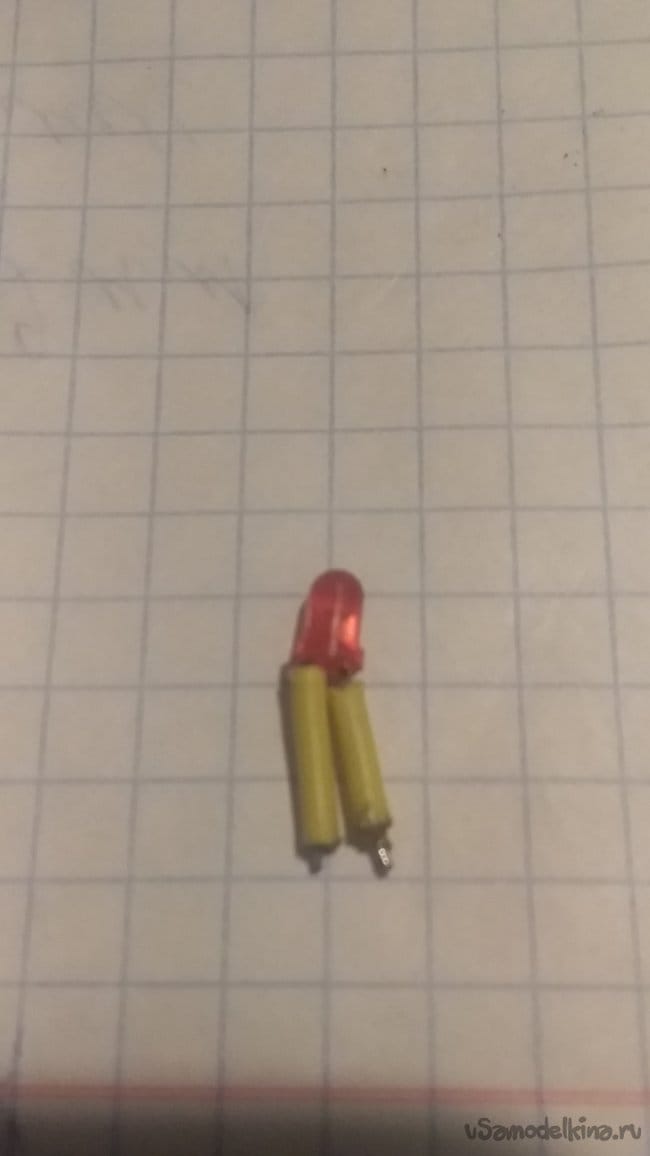

    10). Светодиод + резистор на 1 кОм.
    11). Литий-ионная батарея на 3.7 вольт.

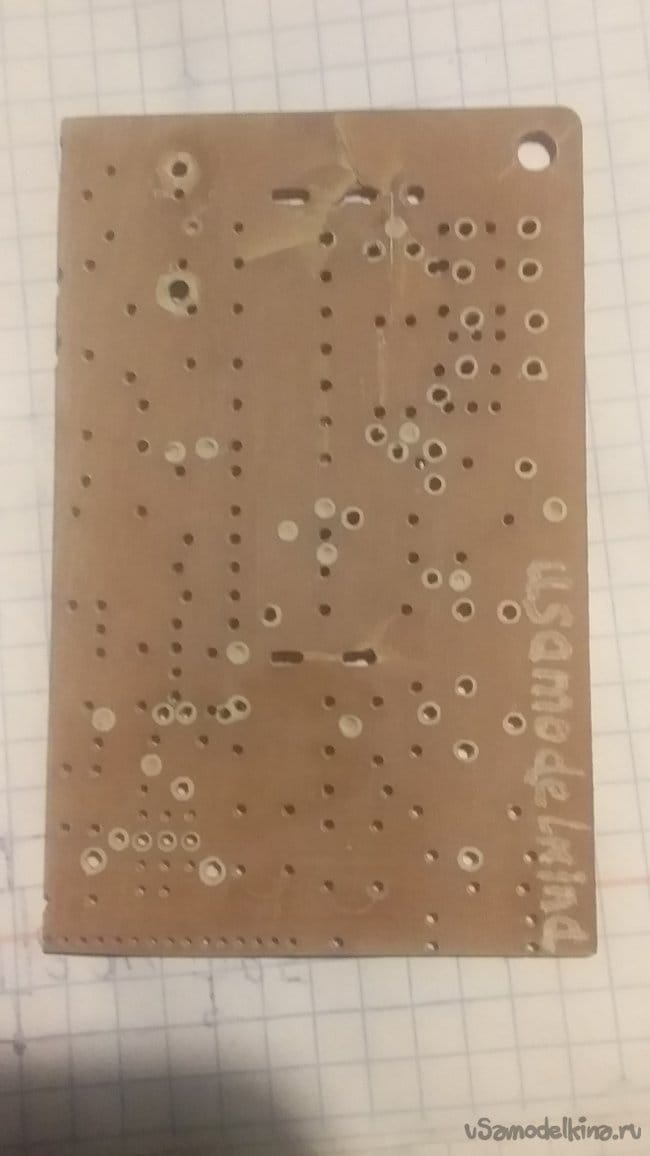

    12). Текстолит 6 Х 9 см.

    1).

    Если нет на 25 вольт их можно заменить на 16 вольт 470 мкф

    2).

    Его также можно заменить на другой с такой же ёмкостью.

    3).

    Если отсутствует стабилитрон на 5.1 вольт, его можно заменить на стабилитрон на 4,7 или на 4,5 вольта. Еще можно поставить обычный диод, а после него установить стабилизатор LM7805.

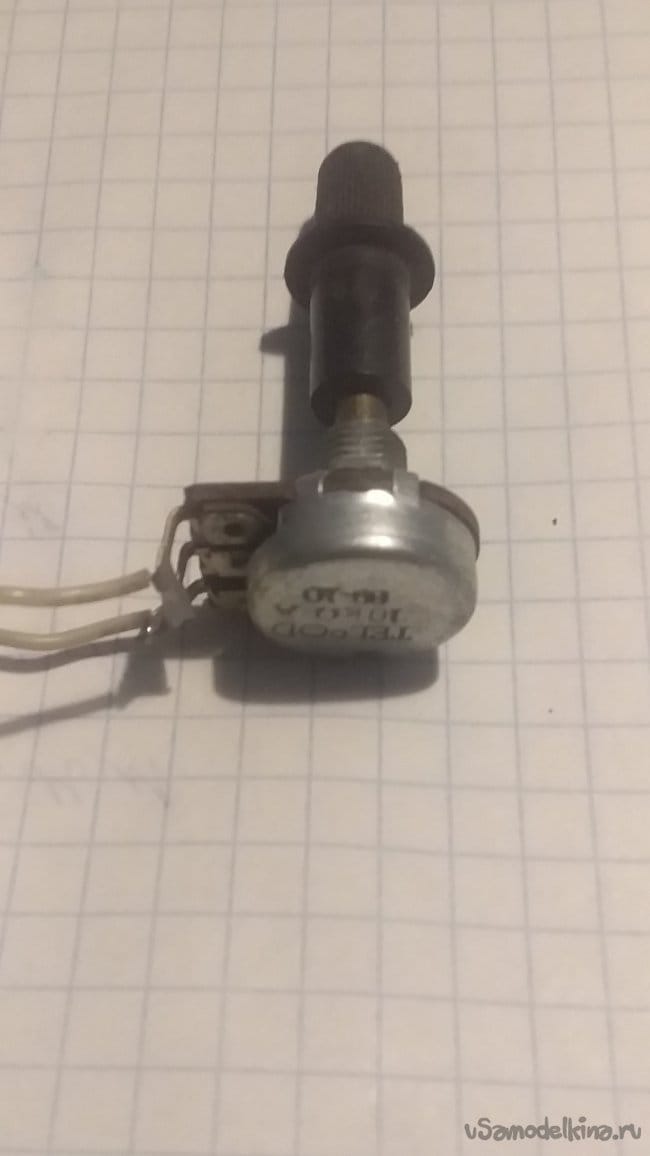

    4).

    Переменный резистор нужен для подбора сопротивления и выходного тока. После того когда установим выходной ток, заменим его обычным резистором, изначально измерив сопротивление установленное на переменном резисторе и подберем ближайший по номиналу.

    5).



    Транзистор тоже можно заменить на аналоги или похожие по даташиту, например на:
    2SC2562, BD109, BD123, BD148, BD149, 2N3054, 2SC3422, 2N3766, 2N3767, 2N6260, BDY12, BDY13, BDY61, BDY78, MJE13009.

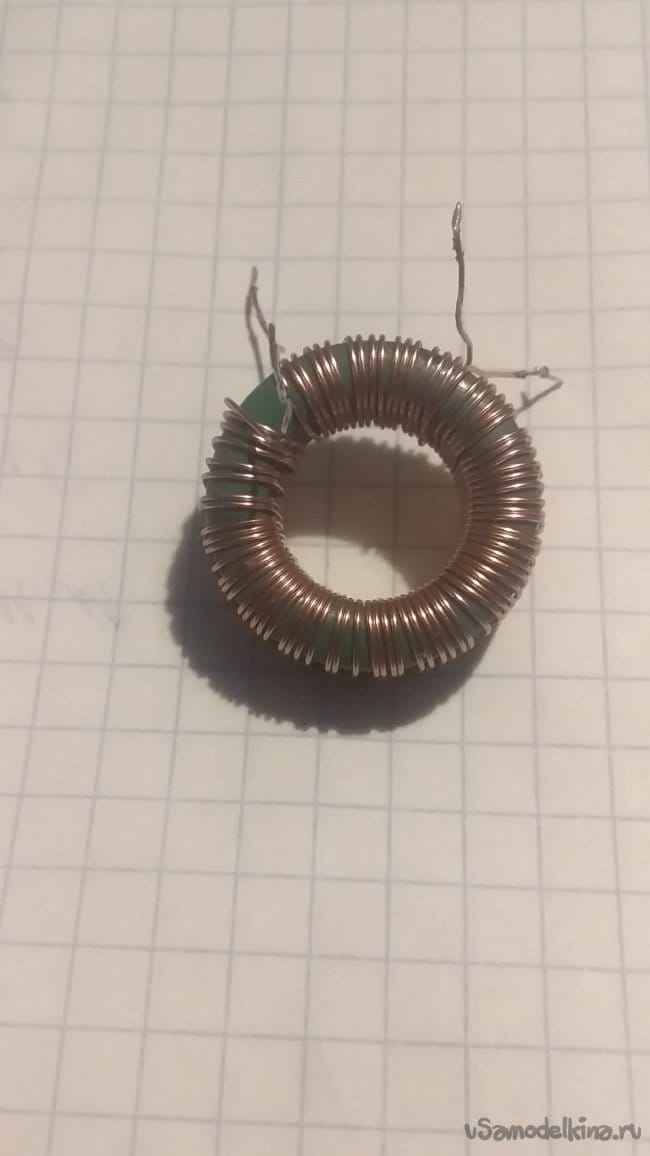

    6).

    Сначала мотаем 60 витков первой обмотки, потом наматываем еще 16 витков на оставшемся месте в том же направлении, что и первая. Сердечник можно взять прямоугольный, от сетевого фильтра или же Ш-образный, главное чтобы был ферритовый.

    8).

    Он нужен для защиты транзистора от перегрева, так как на начальном этапе зарядки телефон потребляет больше, чем когда он заряжен наполовину.

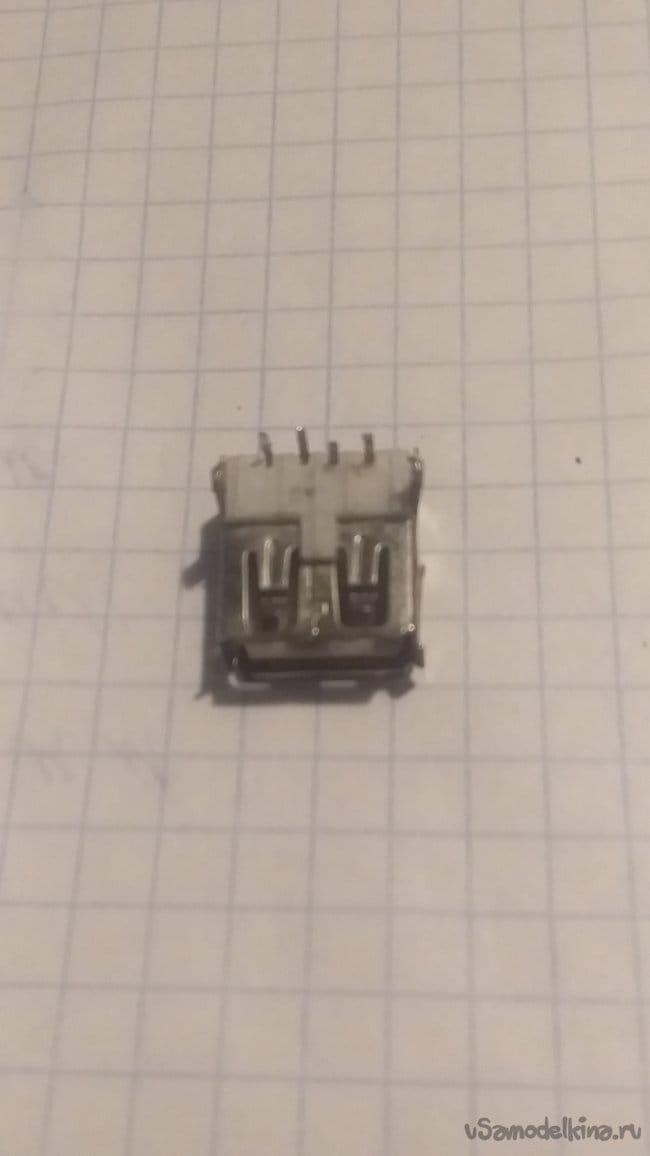

    9).

    Его можно извлечь из сгоревшего зарядника от телефона или из сломанной ТВ-приставки.

    10).

    Светодиод подойдет любого цвета, главное чтобы был с малым током потребления. Резистор нужен для уменьшения тока поступаемого на светодиод, если включить его без резистора, он перегреется и сгорит.

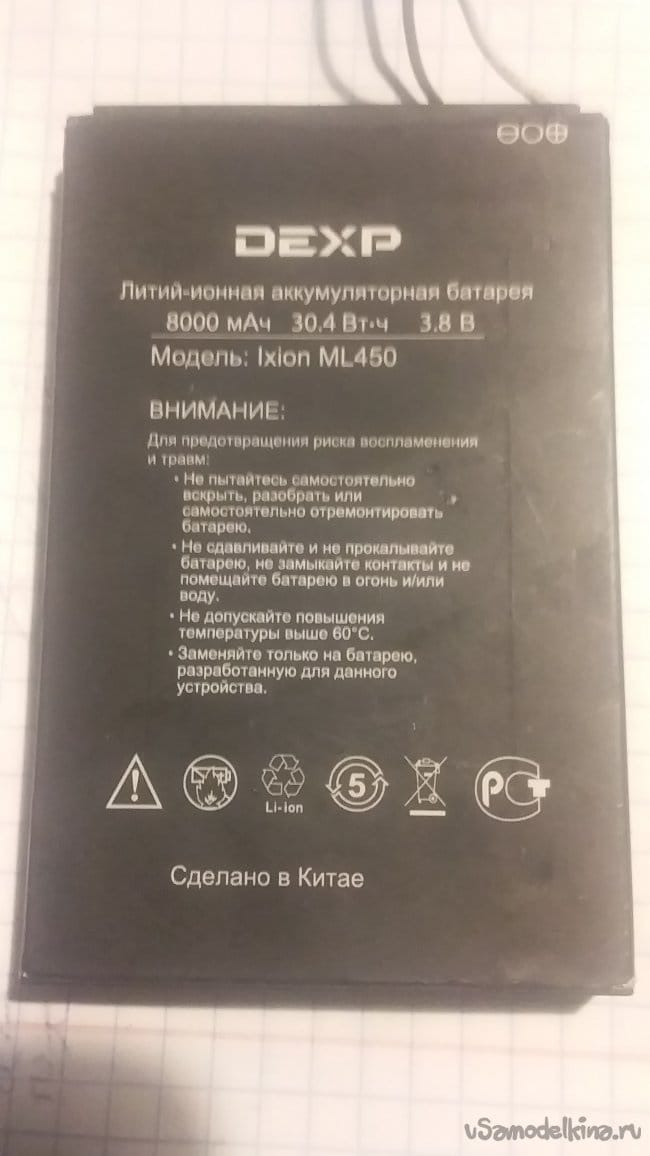

    11).

    Наверняка у многих дома завалялись старые или сломанные телефоны, но только те которые не так давно вышли из строя, так как у литий-ионных батарей и аккумуляторов тоже есть срок годности.

    12).

    Почему именно такого размера? Потому что я вырезал по размеру батареи, для того чтобы аккуратно установить в корпусе над батареей.

    Сборка.

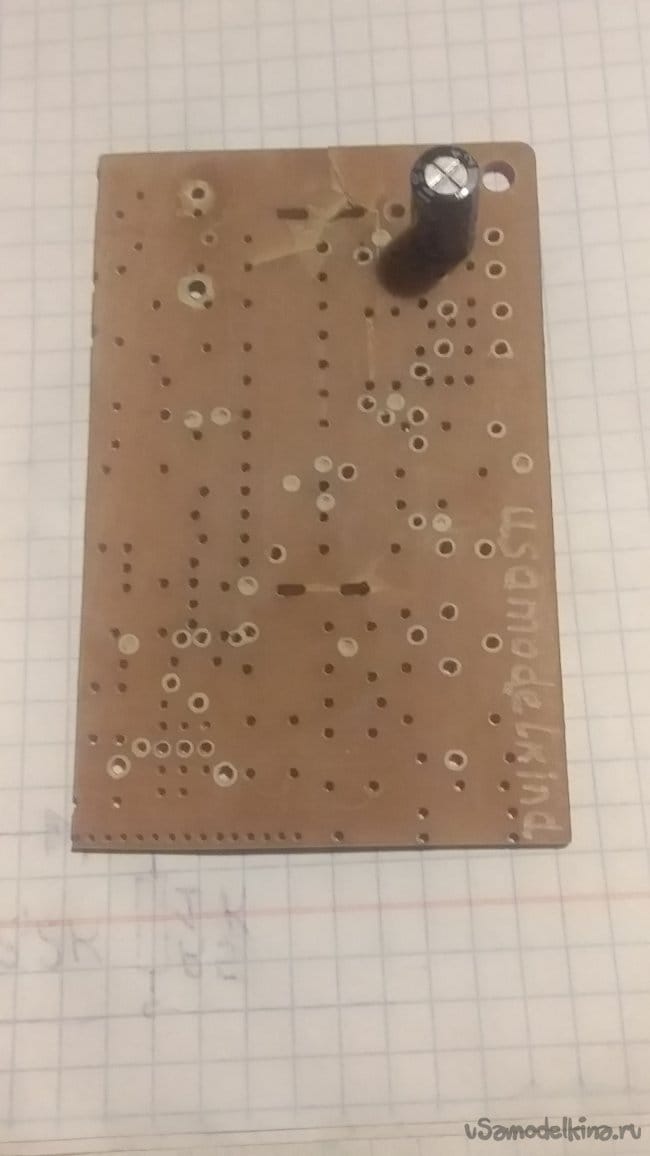

    Устанавливаем конденсатор на вход.

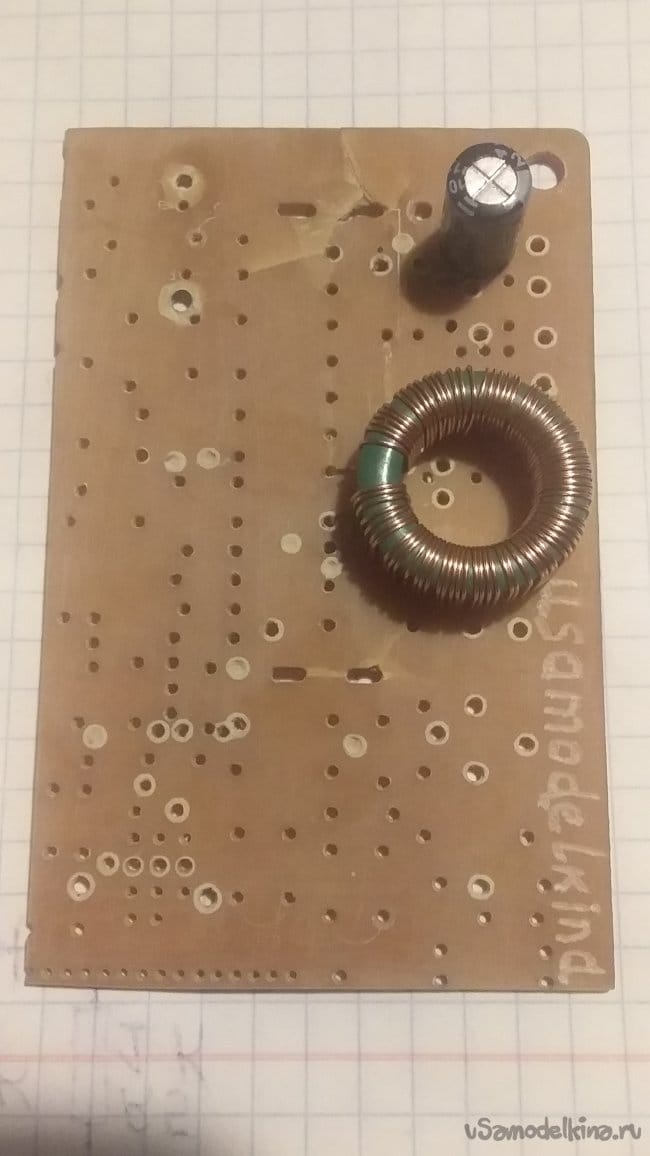

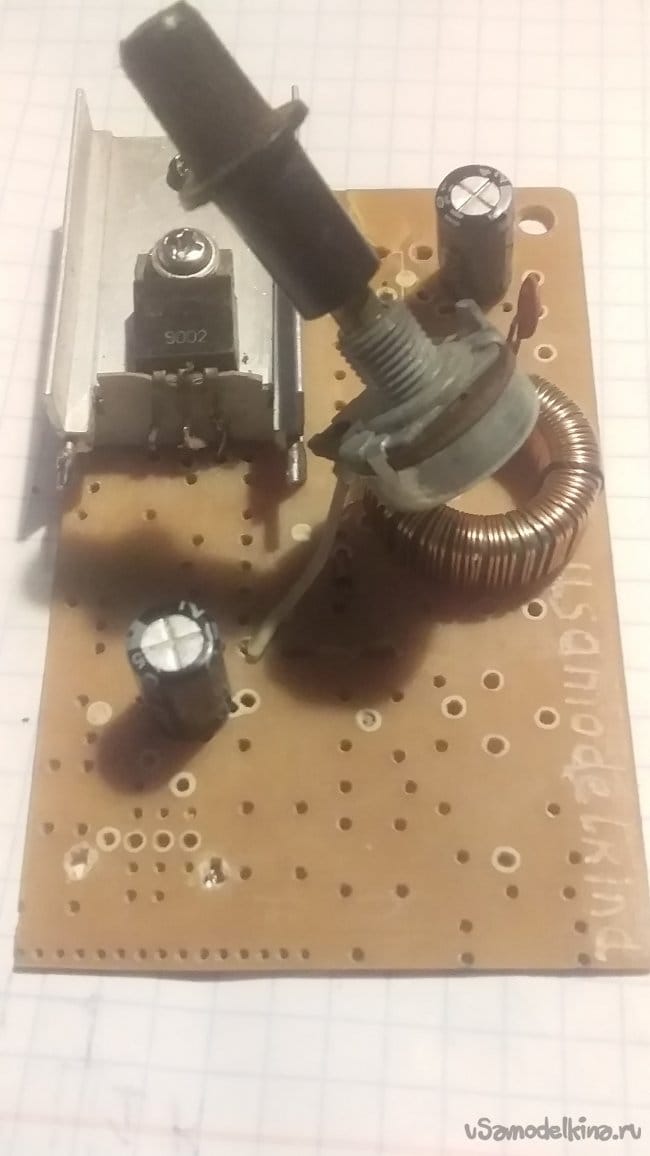

    Далее устанавливаем и закрепляем ферритовый трансформатор и начало обмотки на 16 витков припаиваем к "плюсовому" контакту электролитического конденсатора, это будет "плюс" питания схемы.


    Следующим шагом будет установка керамического конденсатора между "минусом" электролитического конденсатора и концом обмотки на 60 витков.

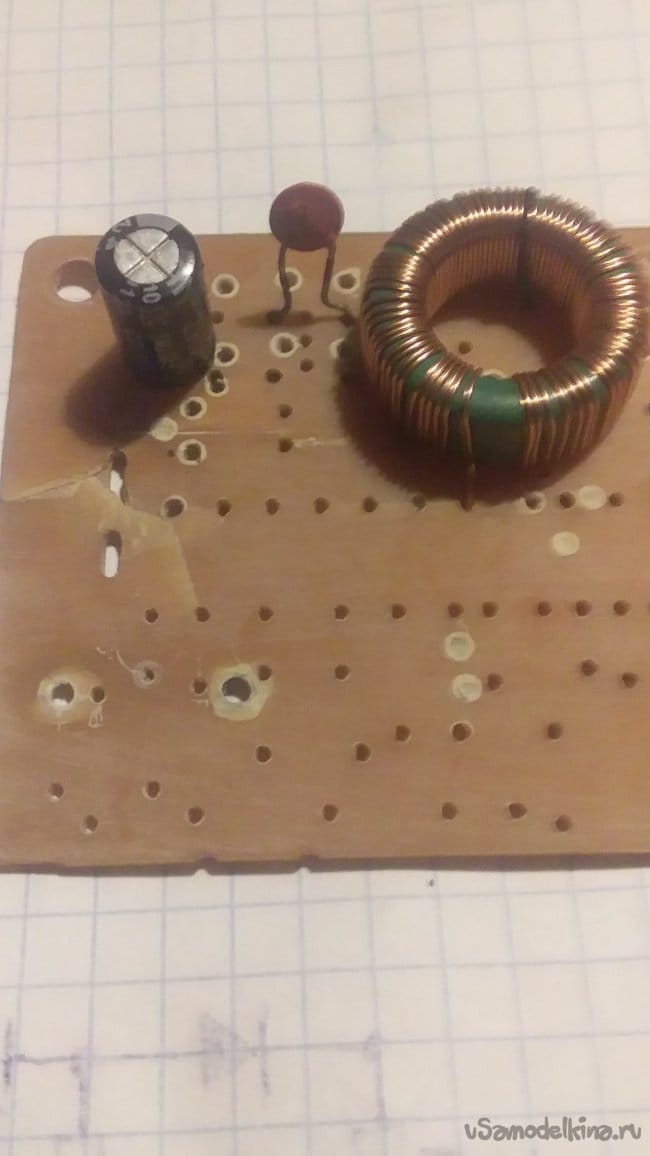

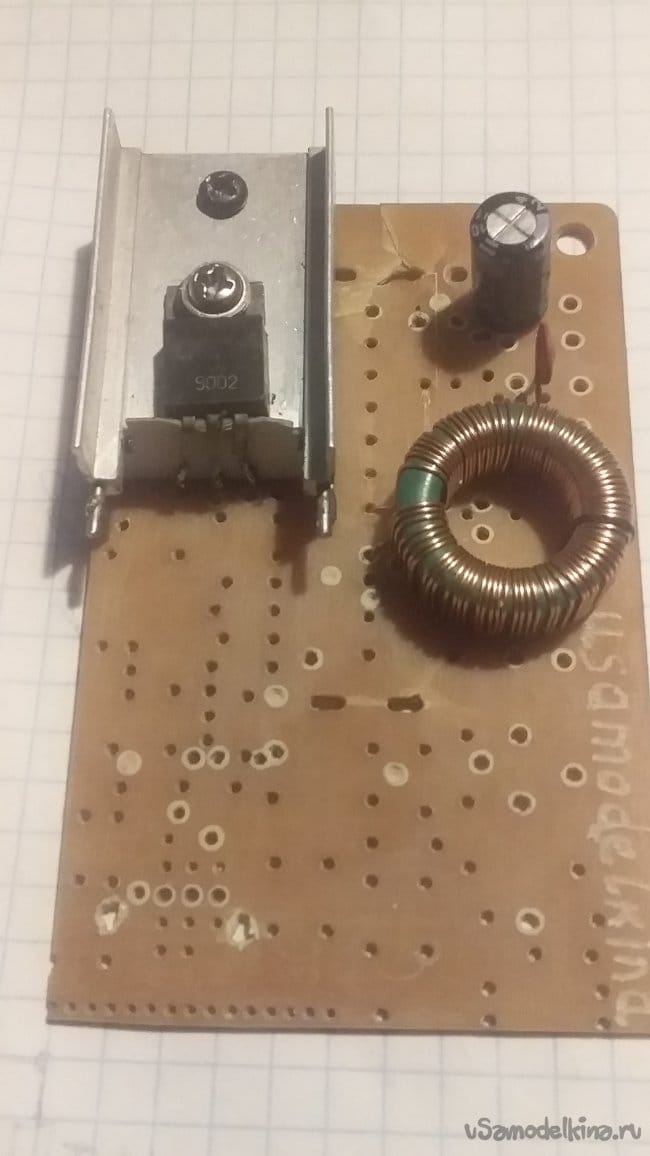

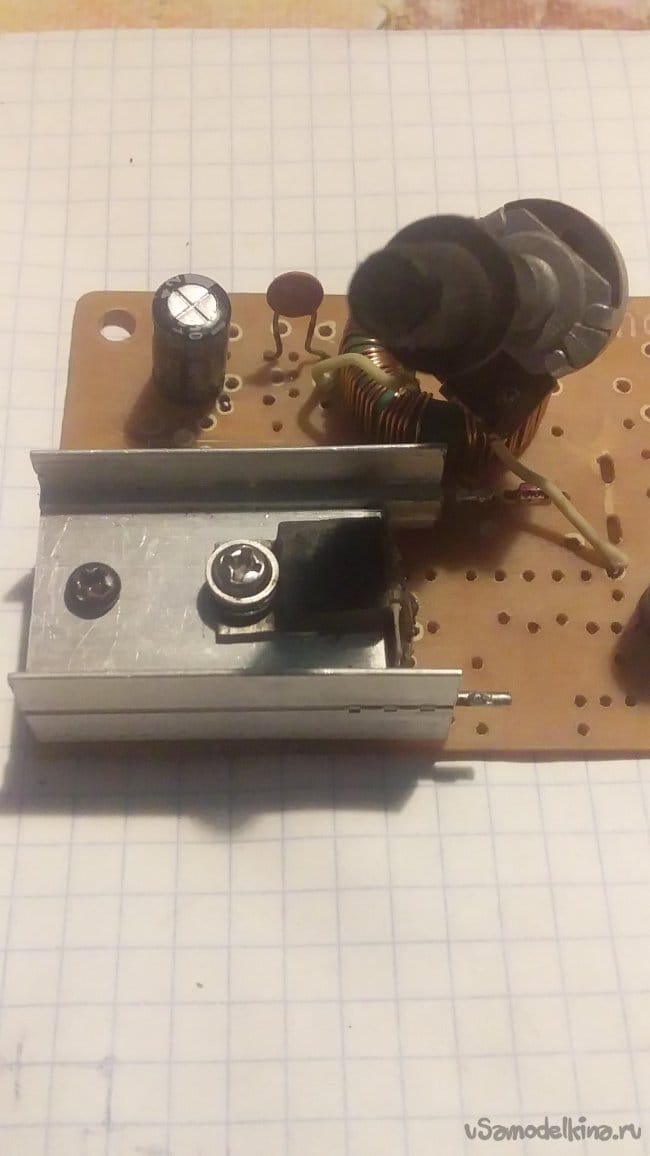

    Далее устанавливаем транзистор на радиатор и прикручиваем его к текстолиту. Для защиты контактов от замыкания о радиатор, можно установить картонную перегородку как в моём случае.


    Теперь устанавливаем стабилитрон к концу обмотки 16 витков и подключаем это соединение к коллектору транзистора, а так же припаиваем переменный резистор между катодом стабилитрона и соединением обмотки с керамическим конденсатором. Начало обмотки на 60 витков подключаем к базе транзистора.


    Теперь ставим электролитический конденсатор на выход. "Плюс" конденсатора припаиваем к катоду, а "минус" к эмиттеру транзистора и "минусу" первого конденсатора.

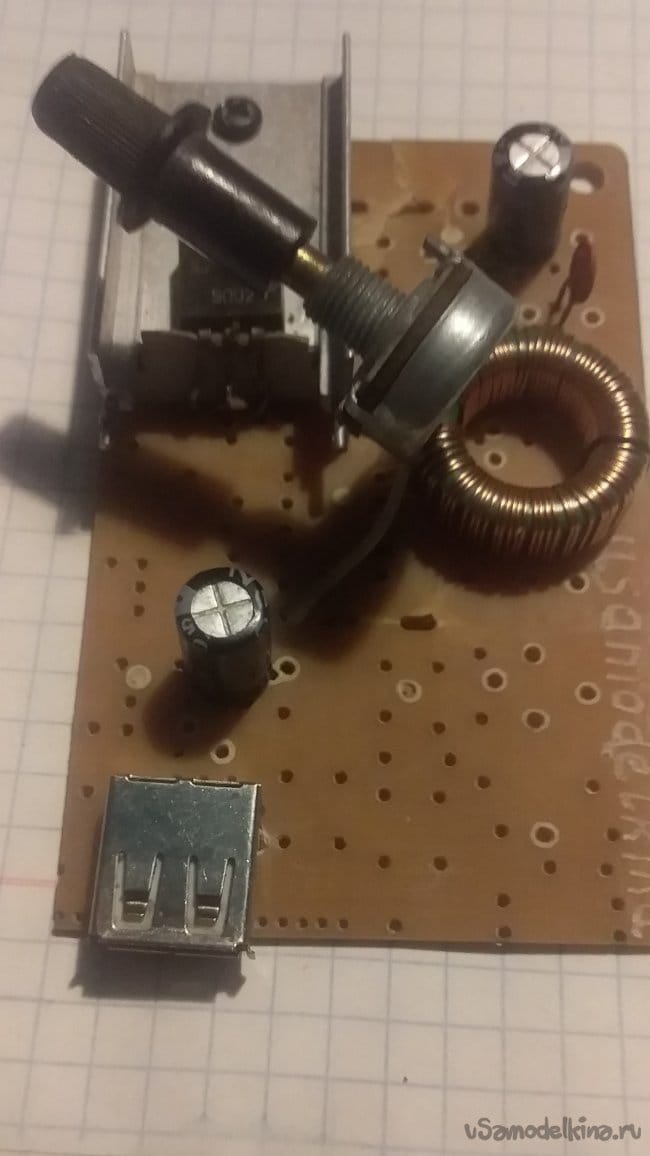

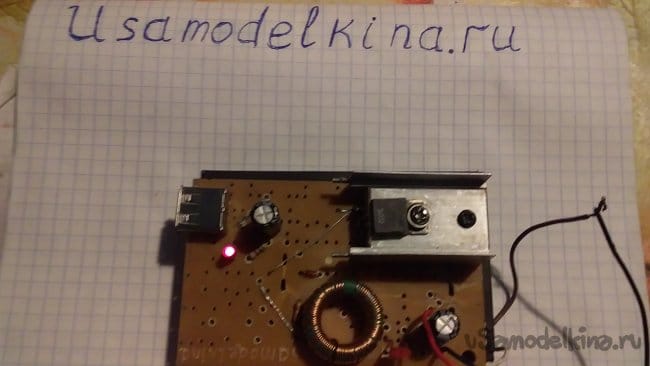

    Ну и теперь осталось установить USB разъем. Крайние выводы это "плюс" и "минус".

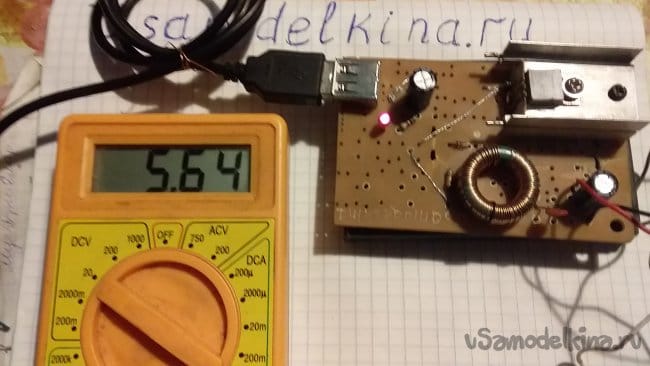

    Поворачивая переменный резистор удалось добиться потребления 310 миллиампер на входе и на выходе получить 160 миллиампер. Измерив сопротивление на переменном резисторе было установлено, что резистор нужен на 330 Ом. Еще установил светодиод и как видите всё замечательно работает.


    Напряжение на выходе получилось 5.6 вольт.


    После чего проверил его, как говорят, в боевых условиях. Как можете наблюдать, спокойно справляется с зарядом смартфона.


    Всем спасибо!!! Удачного повторения и успехов вместе с Самоделкиным!!!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Power Bank

    Как сделать пауэр-банк (powerbank) большой емкости с функцией быстрой зарядки QC4.0 3.0

    Регулируемый источник питания 1,2 - 32 В

    9.3
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.78 из 10 (голосов: 3 / История оценок)

    Добавить комментарий

    77 комментариев
    Евгений Ширшов Автор
    Гость Алекс,
    С выходного электролитического конденсатора.
    РадиоЭлектроник
    Гость Алекс
    "...и понятно будет даже тому человеку, кто взял паяльник в руки первый раз." Схема, конечно, отстойная. В плане информативности. Где снимать напряжение для зарядки мобилы? С какой точки этой "схемы"?
    Валерий
    Цитата: R555
    Ну у тебя главное ругательсто Салага.

    Это он завидует нам, молодым! )))
    Але нови ностра алис!
    Валерий
    Цитата: Korolev
    Хотя сегодня многие изначально нормальные слова приобрели негативный смысл.

    И наоборот бывает... Например, выражение " Ты что, нюх потерял?!!"
    Раньше это был наезд...Теперь, вроде как забота! scratch
    Але нови ностра алис!
    Korolev
    R555,
    Да я ему (Королёву) пытаюсь объяснить, что нет в более-менее современых  хотя это вчерашний век телеках и мониторах, с большой диагональю ЭЛТ чтоб второй анод (присоска) в трубке стоял сбоку. Да не было этого никогда, уверяю!
    Быстро же ты "переобуваешься":
    R555: Сколько тысяч телеков и советских и импортных я починил или отрегулировал, у них всегда "лягушка" (2 анод кинескопа) чётко вертикально относительно шасси ... Вот покажи мне хотя-бы 21 дюймовый кинескоп, что у него лягушка сбоку. Сможешь? Сомневаюсь ... Фотку поверни, Королёв и увидишь, что присоска стоит в верхней части кинескопа. Именно так, а не иначе! ...
    И не надо мне ничего объяснять! smile

    R555
    ino53,
     R555:
    Фотку поверни, Королёв и увидишь, что присоска стоит в верхней части кинескопа. Именно так, а не иначе!
    ino53 :Поясни, чет я не врубился...
    Да я ему (Королёву) пытаюсь объяснить, что нет в более-менее современых xaxa хотя это вчерашний век телеках и мониторах, с большой диагональю ЭЛТ чтоб второй анод (присоска) в трубке стоял сбоку. Да не было этого никогда, уверяю!
    Кто не ошибается, тот не делает ничего.
    sergeyp
    Цитата: Korolev
    обычно снизу плата

       Плата стояла вертикально (сбоку).. ))) Мы же не говорим про как обычно. В большинстве, да снизу. ))
    Korolev
    sergeyp,
    сам видел: у иномарок она может быть и сверху, и снизу
    А мне вот не доводилось видеть лягушку снизу. У иномарок обычно снизу плата, спереди снизу - управление ...  dontknow
    sergeyp
    Цитата: R555
    Но я всё-таки прав

       Отчасти, т.к. мы жили в разные времена... В большинстве массовых ТВ ч\б изображения 2-го класса с кинескопом 61 см. вывод 2 анода был именно на узкой стороне, т.е. сбоку. Позже в иномарках вывод был уже на широкой стороне... )))
    sergeyp
    Цитата: ino53
    sergeyp, надо найти

       А что искать-то, сам видел: у иномарок она может быть и сверху, и снизу- кому как удобнее, на работу ТВ это никак не влияет... )))
    Korolev
    R555,
    Фотку поверни, Королёв и увидишь, что присоска стоит в верхней части кинескопа. Именно так, а не иначе!
    Ну да, и рама откидываться будет вертикально, и изображение лёжа! xaxa

    ino53
    Цитата: Korolev
    У меня там не присоска! Хотя ...

    ino53
    Цитата: R555
    Фотку поверни, Королёв и увидишь, что присоска стоит в верхней части кинескопа. Именно так, а не иначе!
    Поясни, чет я не врубился... pardon

    ino53
    sergeyp, Вот кто нам поможет!!! sergeyp, надо найти кинескопный телевизор с "присоской" или "лягушкой" снизу, и круг замкнется, с трех сторон уже есть xaxa


    R555
    ino53,

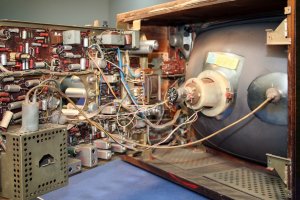

    Грубиян... А вот Горизонт-204.

    Фотку поверни, Королёв и увидишь, что присоска стоит в верхней части кинескопа. Именно так, а не иначе! boss
    Кто не ошибается, тот не делает ничего.
    Korolev
    ino53,
    А кто присоску снизу покажет?
    У меня там не присоска! Хотя ... xaxa

    sergeyp
    Цитата: Иван_Похмельев
    довольно подробное описание

       Спасибо, к сожалению я со своим старьём на такие сайты не захож... Удалось найти на неё даташит на китайском: Гугл перевёл как смог, многое стало понятнее, некоторые заявленные характеристики от изготовителя ниже (на 20%) но в целом вполне себе неплохая м\с... Отдельно найти не удалось, но в составе модуля- сколько угодно! Частота 1 МГц ток в спячке 10 мкА КПД более 90% Защита от переполюсовки, повышенного напряжения на входе, КЗ, токовая, температурная а также перезаряда\переразряда аккумулятора, развитая интеллектуальная логика работы и всё это в корпусе СО-8..... )))
    Korolev
    R555,
    Ну у тебя главное ругательсто Салага
    Да ты не обижайся! Ты же сам прекрасно понимаешь, что я это по-дружески! friends  И это не самое главное моё  ругательство! xaxa
    Вот покажи мне хотя-бы 21 дюймовый кинескоп, что у него лягушка сбоку. Сможешь? Сомневаюсь
    Даже и не сомневайся! Телевизионный приёмник чёрно-белого изображения "Горизонт-204" ... В модели установлен кинескоп 61ЛК1Б. Смотри фото, выложенное ino53  Сегодня, 01:12. yes

    ino53
    Korolev,
    Отличник
    что пишет:[quote=R555] Сколько тысяч телеков и советских и импортных я починил или отрегулировал, у них всегда "лягушка" (2 анод кинескопа) чётко вертикально относительно шасси.
    Королев что пишет:[quote=Korolev]Салага: Телевизор "Рекорд В-302" [/quote]
    ino53 что пишет:[quote=ino53]А вот Горизонт-204.[/quote]
       -У всех по разному... А кто присоску снизу покажет? xaxa

    Korolev
    ino53,
    Грубиян... А вот Горизонт-204.
    А при чём тут "Горизонт-204"?
    ino53: в УЛТ 3 класса "Кварц", "Рекорд" и т.п. присоска не справа, а слева...
    smile
    R555
    Korolev,

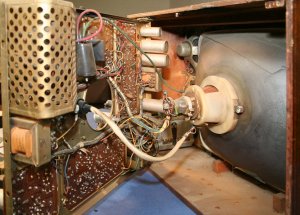

    Салага: Телевизор "Рекорд В-302" с 1970 года выпускал Воронежский завод "Электросигнал".  Унифицированный ламповый настольный телевизор 3-го класса ''Рекорд В-302'' (УЛТ-50-III-2)
