    Повер банк от литий-ионной батареи 3.7 вольт


    Привет самоделкины!!! В этой статье я хочу рассказать вам как сделать повер банк своими руками, ведь многие сталкивались с тем, что при дальних поездках на автобусе или находясь в лесу, не редко телефон разряжается в самый неподходящий момент. Сделать его своими руками не понадобится много времени и понятно будет даже тому человеку, кто взял паяльник в руки первый раз. Собирать будем вот по этой схеме:
    Повер банк от литий-ионной батареи 3.7 вольт


    Для этого нам понадобятся следующие детали:

    1). Электролитический конденсатор 25 вольт 470 мкф. 2 шт.
    2). Керамический дисковый конденсатор 470 пкф.
    3). Стабилитрон 5V1.
    4). Переменный резистор на 10 кОм или 4.7 кОм.
    5). Транзистор КТ805АМ и его цоколевка.
    6). Ферритовое кольцо размер 22 Х 8 Х 5 мм.
    7). Медный провод 0,6 мм.
    8). Небольшой радиатор.
    9). Стандартный USB выход.
    10). Светодиод + резистор на 1 кОм.
    11). Литий-ионная батарея на 3.7 вольт.
    12). Текстолит 6 Х 9 см.

    1).

    Если нет на 25 вольт их можно заменить на 16 вольт 470 мкф

    2).

    Его также можно заменить на другой с такой же ёмкостью.

    3).

    Если отсутствует стабилитрон на 5.1 вольт, его можно заменить на стабилитрон на 4,7 или на 4,5 вольта. Еще можно поставить обычный диод, а после него установить стабилизатор LM7805.

    4).

    Переменный резистор нужен для подбора сопротивления и выходного тока. После того когда установим выходной ток, заменим его обычным резистором, изначально измерив сопротивление установленное на переменном резисторе и подберем ближайший по номиналу.

    5).



    Транзистор тоже можно заменить на аналоги или похожие по даташиту, например на:
    2SC2562, BD109, BD123, BD148, BD149, 2N3054, 2SC3422, 2N3766, 2N3767, 2N6260, BDY12, BDY13, BDY61, BDY78, MJE13009.

    6).

    Сначала мотаем 60 витков первой обмотки, потом наматываем еще 16 витков на оставшемся месте в том же направлении, что и первая. Сердечник можно взять прямоугольный, от сетевого фильтра или же Ш-образный, главное чтобы был ферритовый.

    8).

    Он нужен для защиты транзистора от перегрева, так как на начальном этапе зарядки телефон потребляет больше, чем когда он заряжен наполовину.

    9).

    Его можно извлечь из сгоревшего зарядника от телефона или из сломанной ТВ-приставки.

    10).

    Светодиод подойдет любого цвета, главное чтобы был с малым током потребления. Резистор нужен для уменьшения тока поступаемого на светодиод, если включить его без резистора, он перегреется и сгорит.

    11).

    Наверняка у многих дома завалялись старые или сломанные телефоны, но только те которые не так давно вышли из строя, так как у литий-ионных батарей и аккумуляторов тоже есть срок годности.

    12).

    Почему именно такого размера? Потому что я вырезал по размеру батареи, для того чтобы аккуратно установить в корпусе над батареей.

    Сборка.

    Устанавливаем конденсатор на вход.


    Далее устанавливаем и закрепляем ферритовый трансформатор и начало обмотки на 16 витков припаиваем к "плюсовому" контакту электролитического конденсатора, это будет "плюс" питания схемы.


    Следующим шагом будет установка керамического конденсатора между "минусом" электролитического конденсатора и концом обмотки на 60 витков.


    Далее устанавливаем транзистор на радиатор и прикручиваем его к текстолиту. Для защиты контактов от замыкания о радиатор, можно установить картонную перегородку как в моём случае.


    Теперь устанавливаем стабилитрон к концу обмотки 16 витков и подключаем это соединение к коллектору транзистора, а так же припаиваем переменный резистор между катодом стабилитрона и соединением обмотки с керамическим конденсатором. Начало обмотки на 60 витков подключаем к базе транзистора.


    Теперь ставим электролитический конденсатор на выход. "Плюс" конденсатора припаиваем к катоду, а "минус" к эмиттеру транзистора и "минусу" первого конденсатора.


    Ну и теперь осталось установить USB разъем. Крайние выводы это "плюс" и "минус".


    Поворачивая переменный резистор удалось добиться потребления 310 миллиампер на входе и на выходе получить 160 миллиампер. Измерив сопротивление на переменном резисторе было установлено, что резистор нужен на 330 Ом. Еще установил светодиод и как видите всё замечательно работает.


    Напряжение на выходе получилось 5.6 вольт.


    После чего проверил его, как говорят, в боевых условиях. Как можете наблюдать, спокойно справляется с зарядом смартфона.


    Всем спасибо!!! Удачного повторения и успехов вместе с Самоделкиным!!!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Power Bank

    Регулируемый стабилизатор на TL431 с автоматическим охлаждением

    Простой повербанк

    9.3
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.78 из 10 (голосов: 3 / История оценок)

    Добавить комментарий

    77 комментариев
    Иван_Похмельев #61733
    КМК, для практических целей надо использовать отработанную китайцами на миллионах устройств схему. А конкретно - купить готовый модуль, где худо-бедно будут и зарядка правильным алгоритмом,  и защиты АКБ, и отключение преобразования при отсутствии тока нагрузки. Например, такой.
    Не вижу никакой целесообразности что-то городить на таком примитивном уровне. Если уж делать, то делать нормально. "Золотое", конечно, получится изделие, но - своими головой и руками сделанное.

    ino53 #61717
    Цитата: Razrabotchik
    Почему-бы не отказаться от трансформатора и собрать схему с двухтактным  преобразователем удваивающим напряжение. А на выходе установить обычную КРЕН-ку.
    Могу спаять и протестировать, если набросаете схемку... blush
    Razrabotchik #61716
    Всем пламенный привет! Только сегодня узнал и понял, что это такое - Повер банк. Совсем отстал от современной жизни, даже скажу отупел от неё. Но взглянув на схемку, в голове всё сразу встало на свои места. Хотя пустых ячеек и стало больше, из за популярной болезни, но рискну дать совет, по данной публикации. Почему-бы не отказаться от трансформатора и собрать схему с двухтактным  преобразователем удваивающим напряжение. А на выходе установить обычную КРЕН-ку. smiles Я этой темой практически не занимался, но думаю можно будет попробовать, когда закончу свою самоделку, mda
     мечту с детских лет.
    Иван_Похмельев #61516
    Цитата: ino53
    Стабилитрон греется неслабо
    Соответственно - и КПД невысокий как следствие упрощения схемотехники. Вместо запирания основного транзистора по базе вспомогательным транзистором, база которого через стабилитрон подключена к выходу, излишек запасённой энергии сбрасывается в виде тепла на стабилитрон.

    ino53 #61507
    Было полчаса времени, слепил эту схему на макетке. Трансформатор МИТ-2А, транзистор КТ863, стабилитрон 2С156.


    Работает. Что интересно - без заряжаемой АКБ не запускается, смещение идет с нее. Стабилитрон греется неслабо, нагрузочная способность малая, около 100 мА, но, скорее всего, это из-за дохленького МИТа. Все.
    Jerry #61468
    Цитата: Евгений Ширшов
    А чтобы батарея не ушла в глубокий разряд, в ней стоит микросхема еще с завода, которая не позволит ей разрядиться полностью

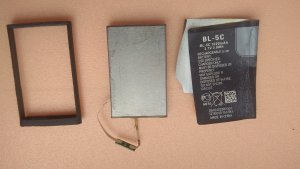

    А вот не факт, что есть защита. Как пример, на днях разобранный аккум без наличия защиты:
    Иван_Похмельев #61449
    Цитата: Евгений Ширшов
    Заряжается он вот с помощью этой микросхемы.
    Отдельно от пауэрбанка или в его составе? Как производится контактирование АКБ?
    Цитата: Евгений Ширшов
    А чтобы батарея не ушла в глубокий разряд, в ней стоит микросхема еще с завода, которая не позволит ей разрядиться полностью
    BMS в АКБ защищает от аварийного переразряда, использование этой схемы в рабочем режиме снижает срок службы батареи.

    P.S. На схеме, кстати, не стабилитрон нарисован, а диод Шоттки.
    ino53 #61448
    Цитата: Евгений Ширшов
    вот как-то так.
    Хотел сесть спаять, но есть жена, а
    Ученые доказали, что наибольший стресс женщина испытывает, когда ее муж лежит на диване и ничего не делает.©
    Вечером спаяю (м.б.) pardon

    Евгений Ширшов #61446 Автор
    А вот с аккумулятором - беда.((
    Неясно, как он подключается, как заряжается, как обеспечиваются режимы заряда и разряда.

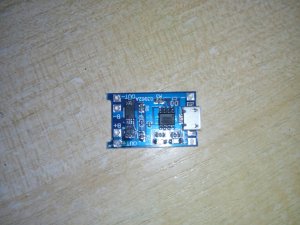

    Заряжается он вот с помощью этой микросхемы.
    А чтобы батарея не ушла в глубокий разряд, в ней стоит микросхема еще с завода, которая не позволит ей разрядиться полностью
    РадиоЭлектроник
    Евгений Ширшов #61445 Автор

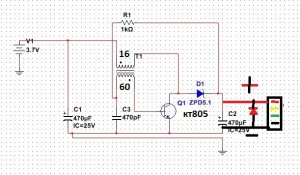

    вот как-то так.
    РадиоЭлектроник
    Иван_Похмельев #61444
    Цитата: ino53
    Стабилитрон непонятно включен...
    При открытом транзисторе он должен ограничивать напряжение на выходном конденсаторе. Вот только ток при этом никак не ограничен, так что - как повезёт, если за время, когда транзистор закрыт, в конденсатор из индуктивности накачается не слишком большой заряд, стабилитрон и транзистор выдюжат.
    Да и прямое падение напряжения на стабилитроне не вдохновляют на его применение. Можно его зашунтировать диодом Шоттки, чтобы он работал на заряд конденсатора.
    А вот с аккумулятором - беда.((
    Неясно, как он подключается, как заряжается, как обеспечиваются режимы заряда и разряда. Про его отключение Korolev уже сказал.

    Евгений Ширшов #61443 Автор
    Да просто на схеме покажи, где он, а как я его выведу, это уже на мое усмотрение...
    Ок, сейчас.
    РадиоЭлектроник
    ino53 #61440
    Про выход.
    Цитата: Евгений Ширшов
    А где он на схеме, куда подключен?... Это уже по усмотрению каждого, кто делает.
    Да просто на схеме покажи, где он, а как я его выведу, это уже на мое усмотрение...

    Евгений Ширшов #61429 Автор
    Проницаемость не важна? Ни зарядка, ни отключение самого аккумулятора не предусмотрены?
    Это тоже решать тому, кто будет это делать, и в какой корпус будут устанавливать, и каким зарядником будут пользоваться. Штекеров много видов, есть круглый 5 мм, 3 мм. Может кто-то специальные микросхемы для зарядки литий-ионных батарей.
    РадиоЭлектроник
    Евгений Ширшов #61428 Автор
    А где он на схеме, куда подключен? Да и светодиода не видно
    Это уже по усмотрению каждого, кто делает. Может не нужен будет usb выход, а сразу сделают штекер от зарядника, и светодиод я установил по желанию, это тоже решать тому кто делает. И нужен он ему или нет.
    РадиоЭлектроник
    ino53 #61426
    9). Стандартный USB выход.
    А где он на схеме, куда подключен? Да и светодиода не видно...
    Стабилитрон непонятно включен...
    Korolev #61425
    Ферритовое кольцо размер 22 Х 8 Х 5 мм ... Сердечник можно взять прямоугольный, от сетевого фильтра или же Ш-образный, главное чтобы был ферритовый.
    Проницаемость не важна? Ни зарядка, ни отключение самого аккумулятора не предусмотрены? nea
