    Простой повербанк


    Всем привет.
    Год назад делал бабушке повербанк из трех батарей 11865 для питания небольшого радиоприёмника. Корпуса на нем не было, всё было обмотано стеклотканью и изолентой, соответственно со временем вся эта конструкция пришла в негодность. Гнезда разболтались, контроллер вышел из строя - забыли на улице, а ночью дождь... Короче, решил сделать новый. Аккумуляторы проверил - в идеальном состоянии, нет смысла их менять. Всё, что нужно - три аккумулятора 11865, модуль ТР4056, гнездо USB и пара светодиодов 3мм, красный и зеленый.

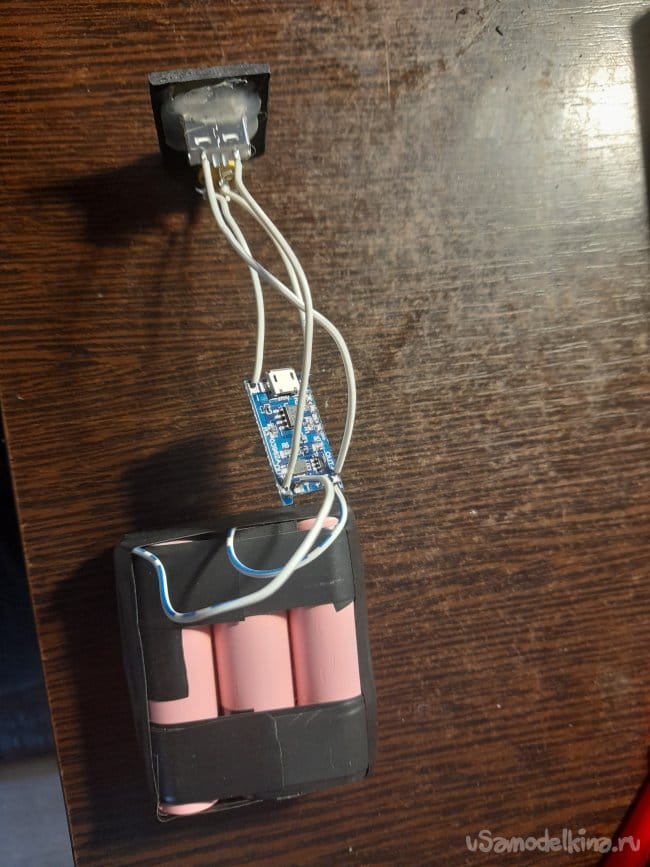

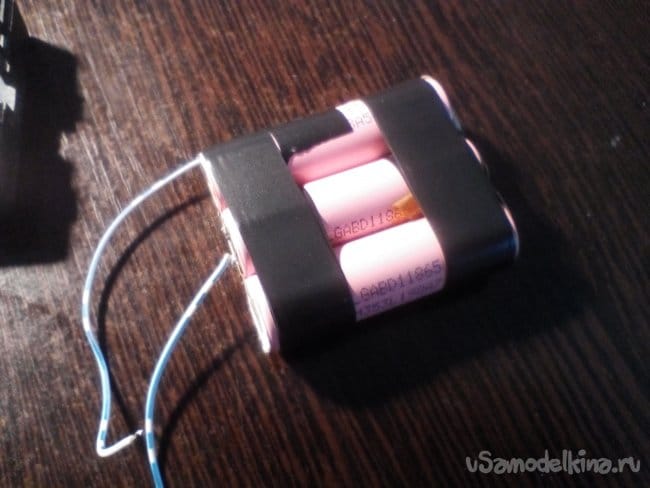

    Контроллера по-быстрому не нашел, соединил три банки параллельно,

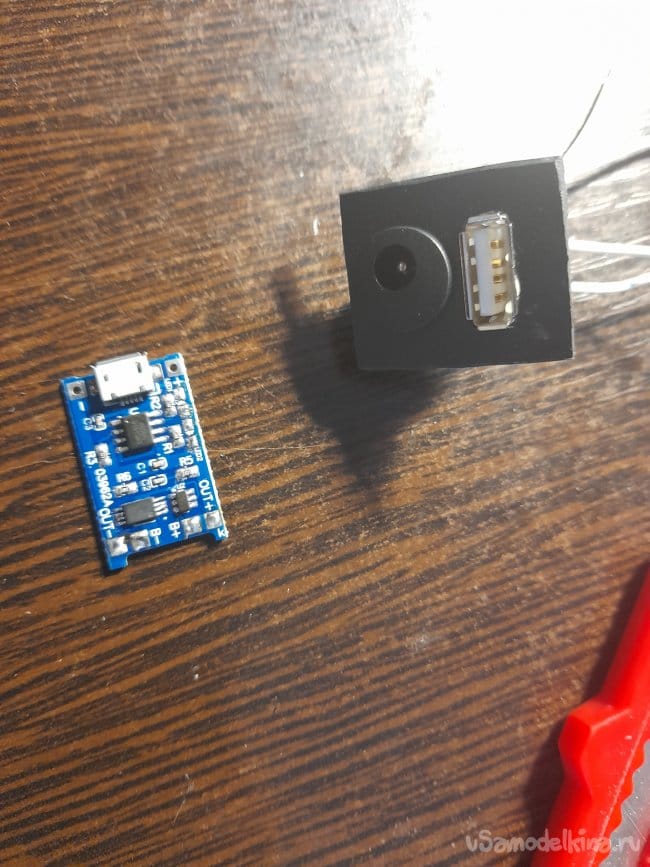

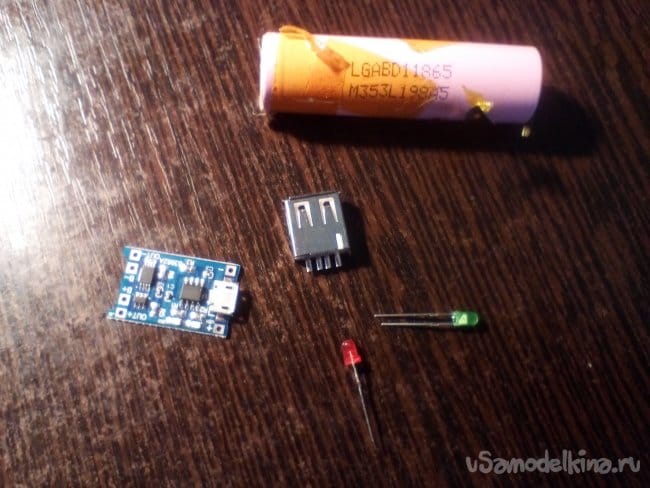

    подпаял к ним модуль TP4056, гнездо USB на выход и стал искать корпус.

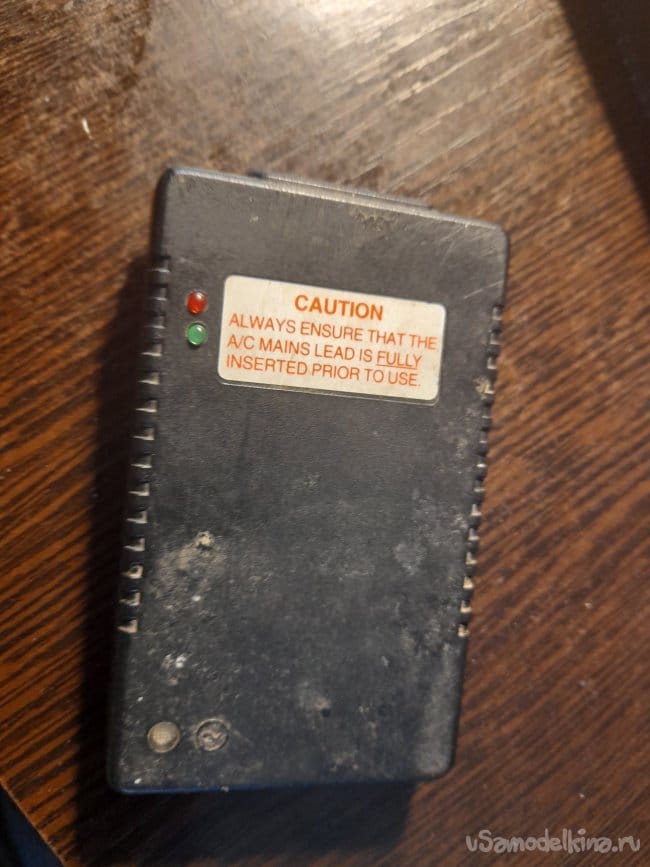

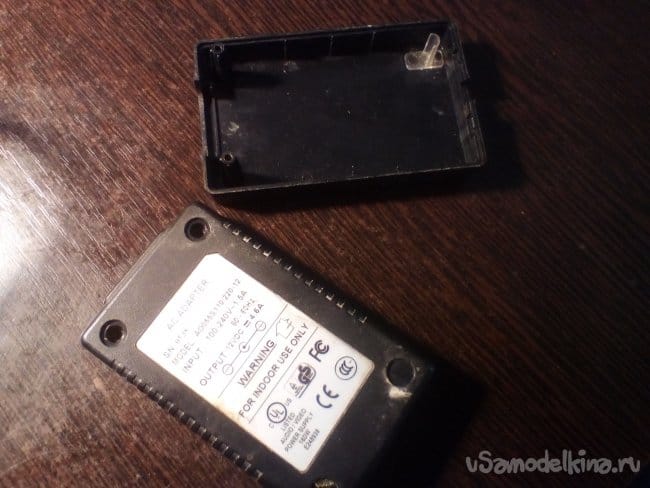

    Сосед подкинул блок питания ноутбука, сама плата ремонту не подлежала, так как он сам пытался этот блок ремонтировать, а вот корпус как раз вмещал в себя три аккумулятора и еще место под гнезда и модуль оставалось.

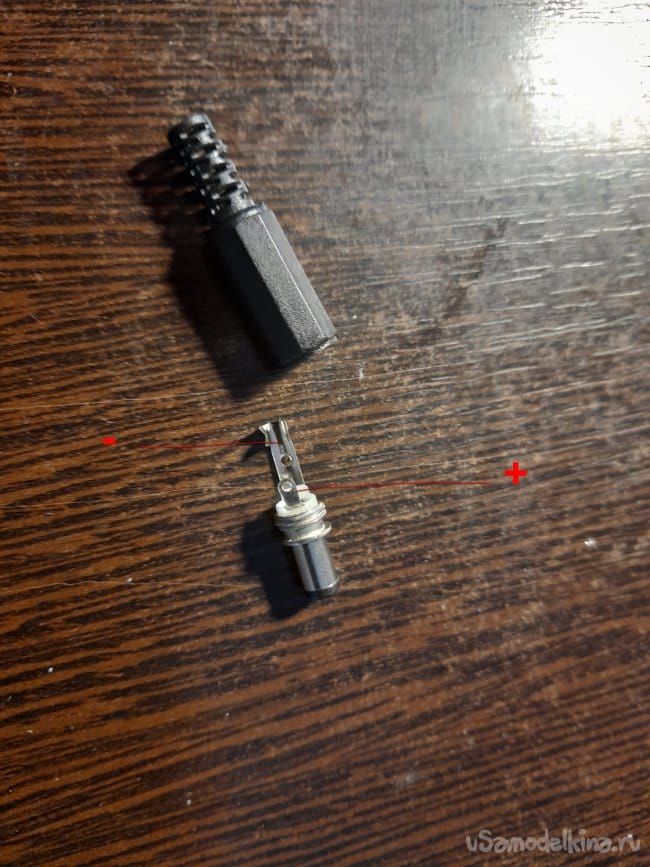

    Когда уже все собрал, подумал - бабушка в скором времени снова раздолбает гнездо microUSB, поэтому решил заменить его на обычное гнездо под круглый штекер 2,1x5,5 мм, оно надежнее, крепче и долговечнее.

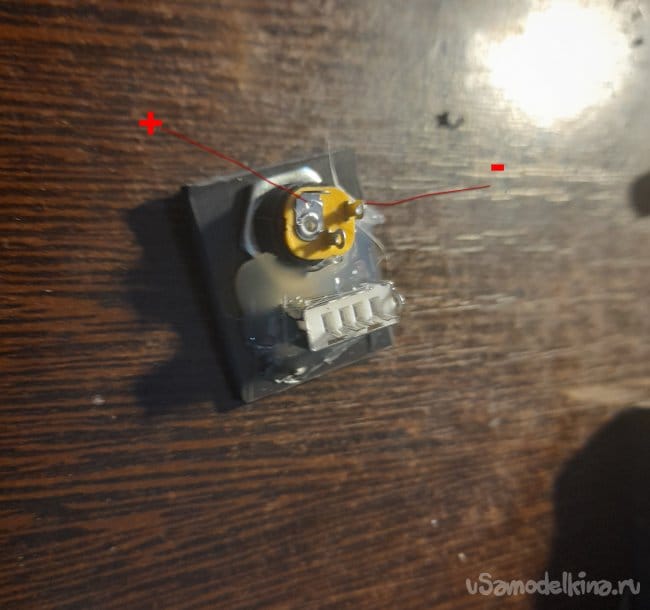

    Из пластмассового корпуса телевизора вырезал пластину по размеру квадратного отверстия, где вставлялось сетевое гнездо блока питания ноутбука, вырезал в нем отверстия под гнезда USB и питания.


    Все собрал, пропаял, проверил - все работает.

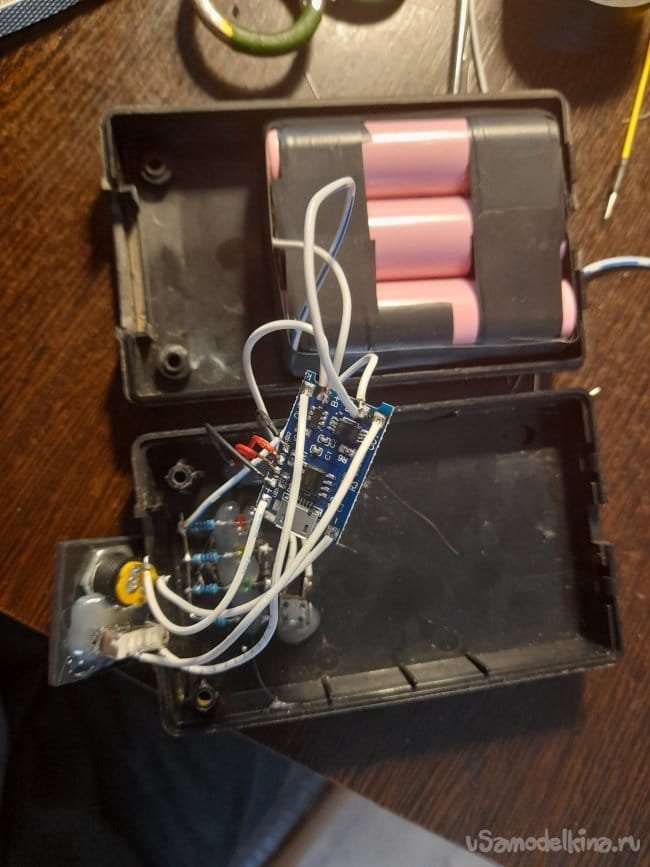

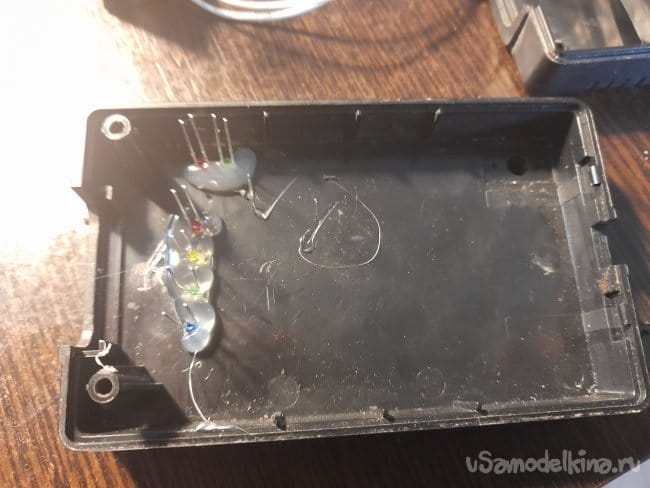

    С модуля ТР4056 выпаял светодиоды и проводами подпаял 3мм светодиоды красного и зеленого цвета, которые вывел на корпус, предварительно просверлив в нем два отверстия 3мм диаметром.

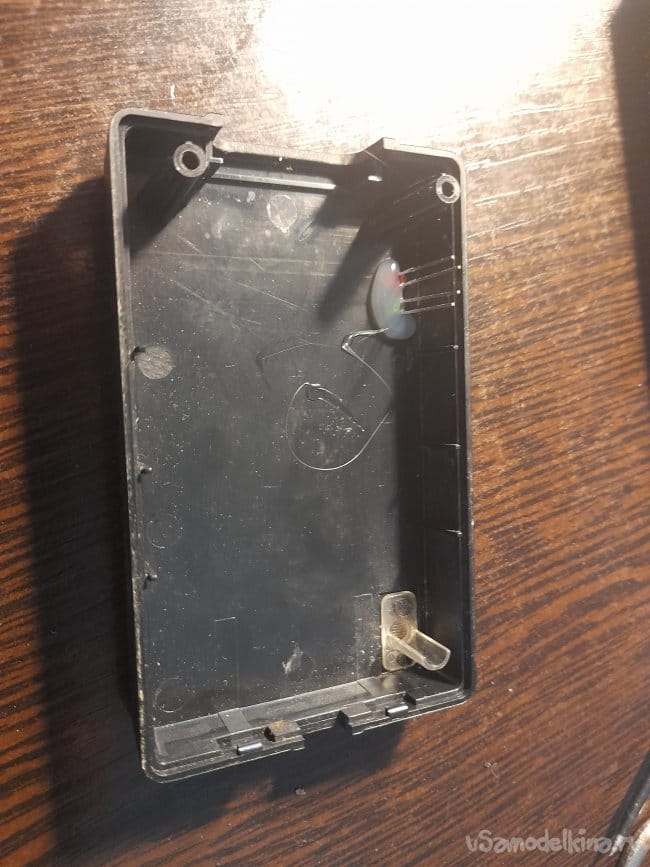

    Решил встроить светодиодный индикатор заряда, чтобы нажал кнопочку и узнал, пора заряжать или еще рано. Ну это уже так - не для практических целей, а забавы ради. Индикатор подключил через кнопку, обычную нефиксирующуюся, выпаял с платы телевизора, с панели управления

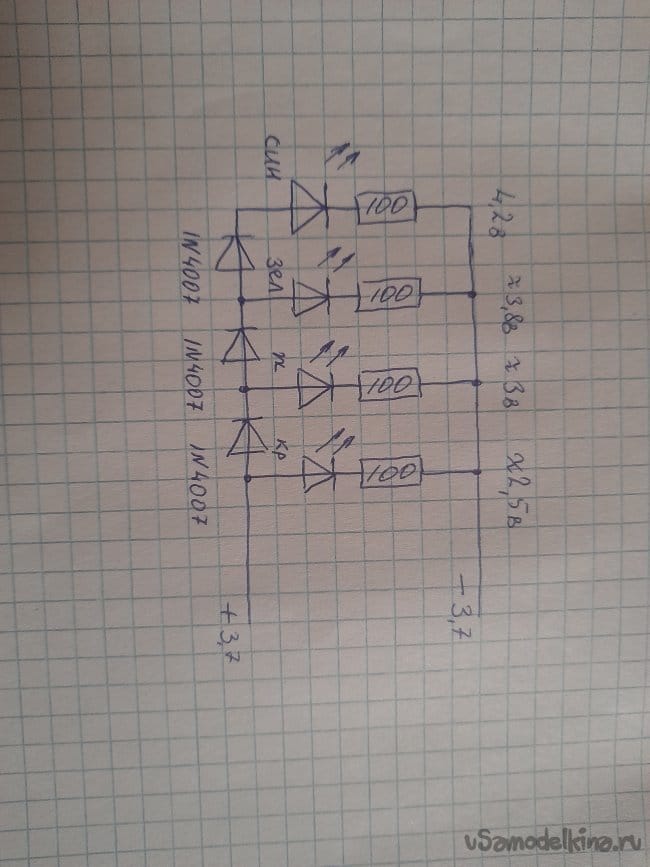

    Схема наипростейшая и показывает не емкость, а вольтаж.

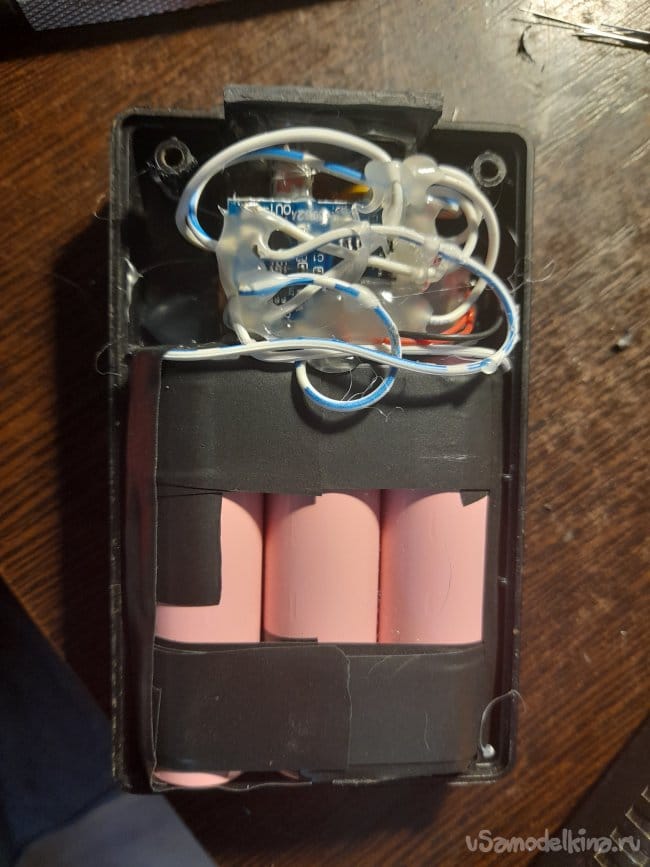

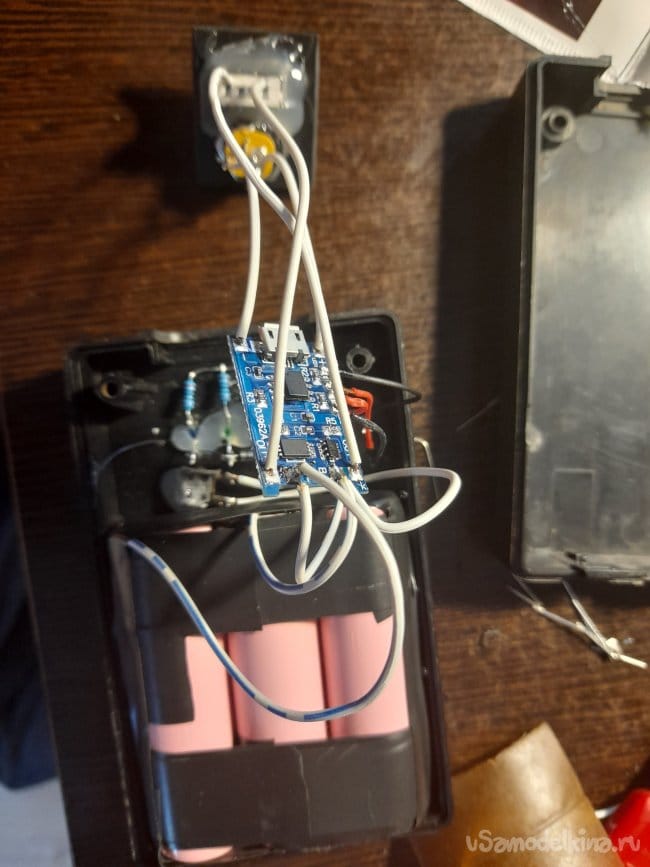

    Все уложил в корпус и залил термоклеем

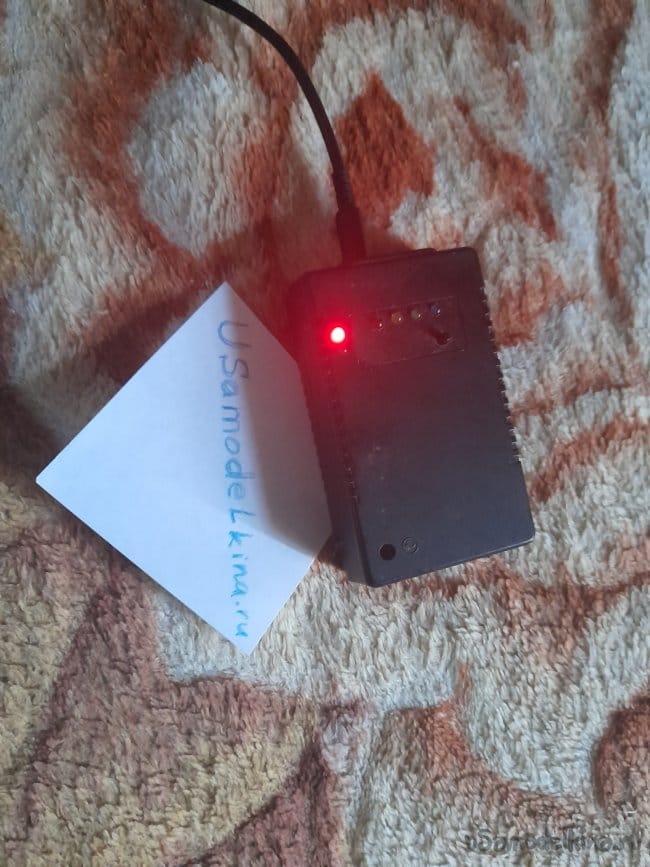

    Всё работает, заряд пошел

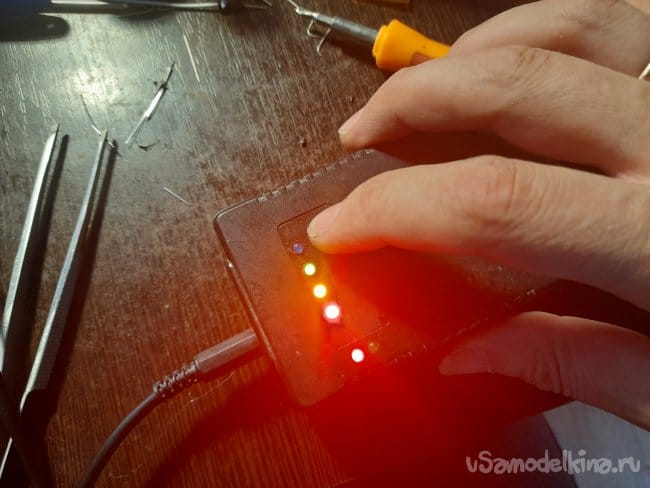

    Проверка понтового индикатора

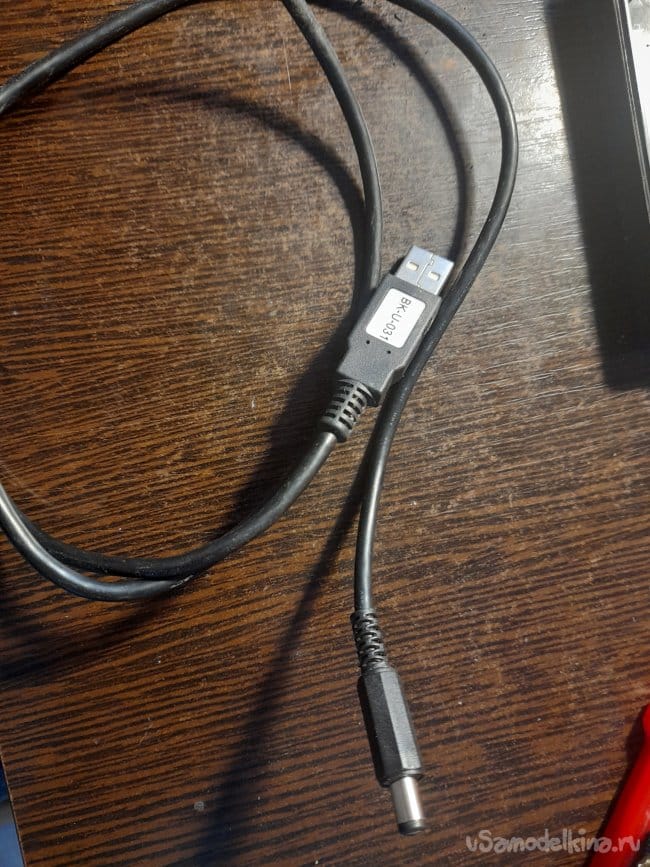

    Кабель USB с 5,5 мм штекером

    И готовое изделие

    Конечно, параллельное соединение аккумуляторов это не есть правильно, но для приемника вполне сгодится, просто повербанк будет чуть дольше заряжаться. По такой схеме у меня работают блоки питания сенсорных выключателей освещения и дверной звонок. Работают уже пару лет, при том, что аккумуляторы я выдрал из старых батарей от ноутбуков.
