Bluetooth приставка к усилителю



У меня дома имеется акустическая система 2.1. К ней подключен многофункциональный проигрыватель. У него есть USB и можно подключать флешку с музыкой. Отсутствует кардридер и беспроводное подключение. Решил исправить данную недоработку. Соберу небольшую коробочку, с помощью которой, можно подключаться к акустике. Можно будет прослушивать музыку со смартфона и ноутбука, не используя проводов.

Для конструкции нам понадобится:
- Bluetooth модуль;
- гнезда RCA;
- гнездо 3.5 мм;
- выключатель;
- Li-ion аккумуляторs;
- контроллер заряда на TP4056;
- плата защиты;
- разъем питания;
- светодиод с резистором;
- ПВХ пластик;
- провода, инструменты, клей.

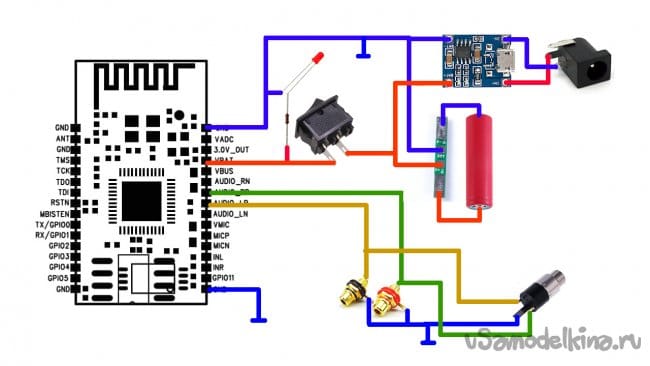

Схема.

Очень простая схема, что делает ее простой для повторения. Это практически паспортная схема, с небольшими изменениями.
Аккумулятор заряжается контроллером заряда, от зарядного устройства смартфона. Так же, на вход контроллера я установил разъем питания, на него подается 5 вольт. С аккумулятора, через выключатель, питание подается на модуль. Индикатором включения служит светодиод. Подключенный через резистор 120 Ом. Если усилитель включен, то в динамиках раздается мелодичный звук включения. Исходящий сигнал поступает на выходные гнезда. Задействованы выводы RP и LP, так же общий провод, он же минус.



О комплектующих.

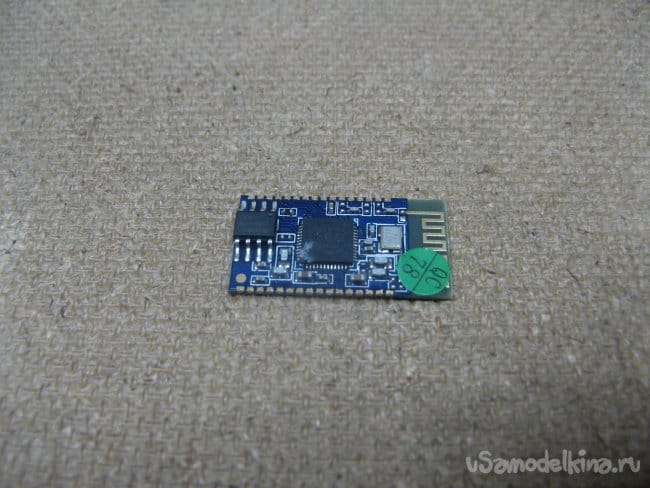

Модуль называется BK8000L. Он довольно маленький, нужно паять паяльником с узким жалом. Так же после пайки к нему проводов, нужно «прозванивать» рядом стоящие контакты на КЗ.

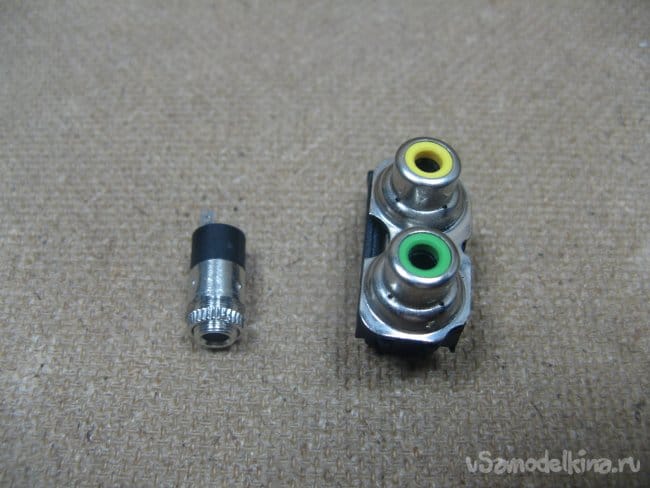

Разъемы типа RCA (самый нужный) 3.5 jack. RCA гнезда нашел в залежах. Цвет не критичен. 3.5 мм гнездо из
Поднебесной.

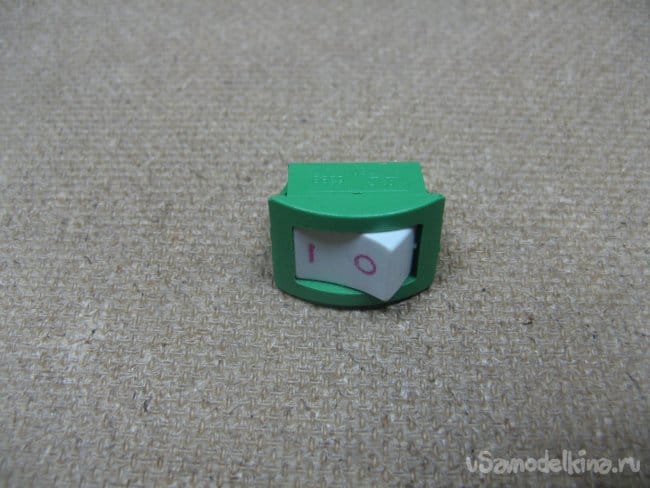

Выключатель небольшого размера, какой был в залежах.

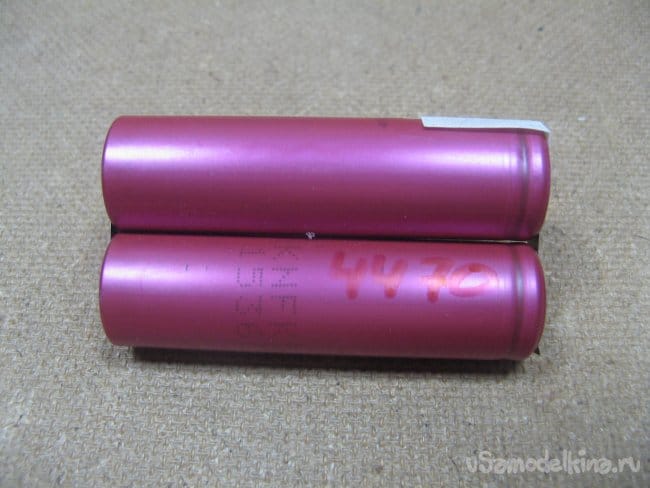

Аккумуляторы формата 18650, с остаточной емкостью 4470 мА*ч.

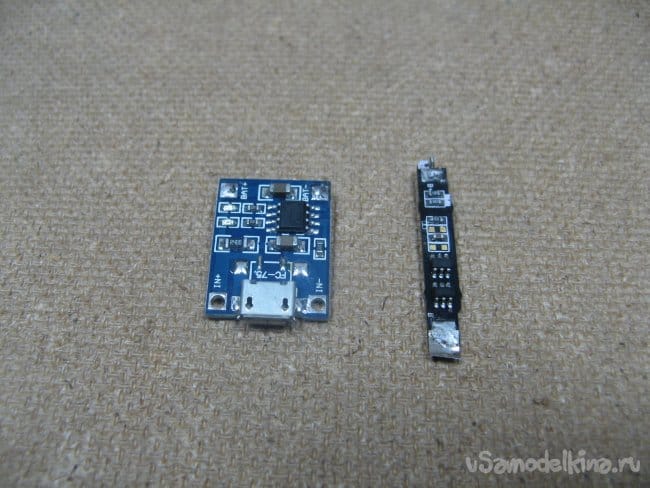

Контроллер заряда и плата защиты у меня раздельные, какие были. Продаются и объединенные в одну плату.

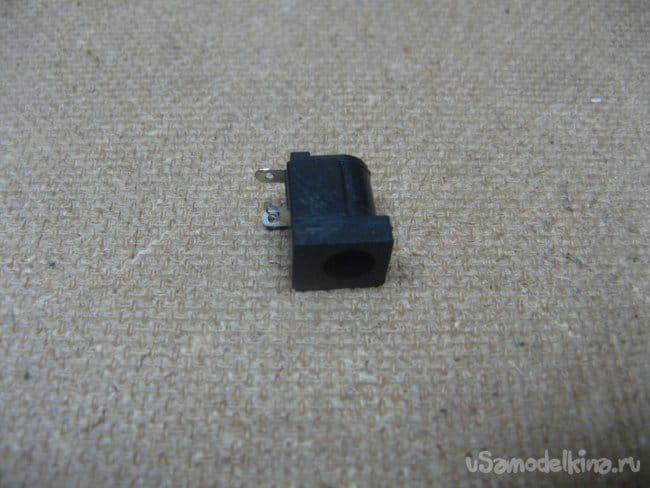

Разъем питания 5.5*2.1 мм из Поднебесной.

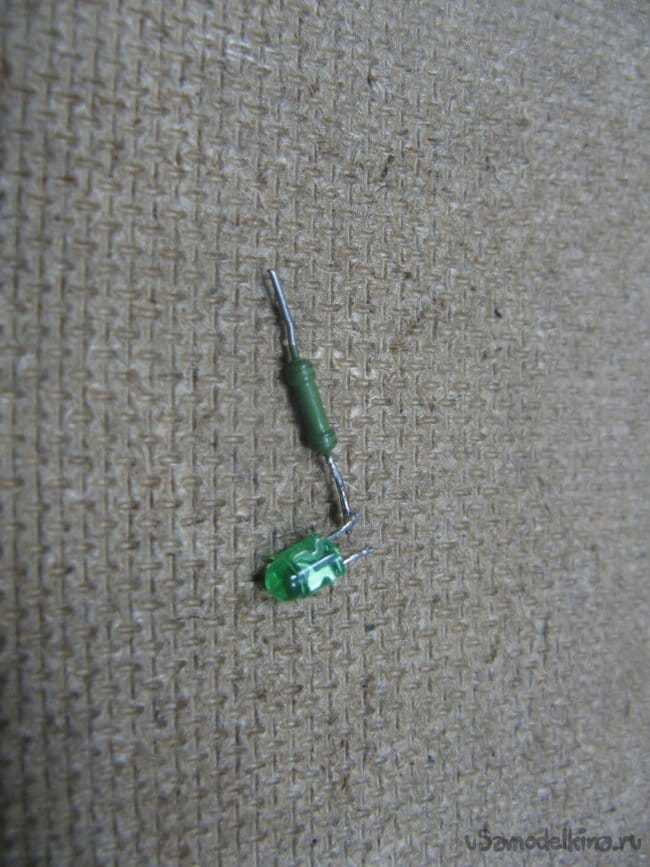

Светодиод 3 мм с резистором на 120 Ом.

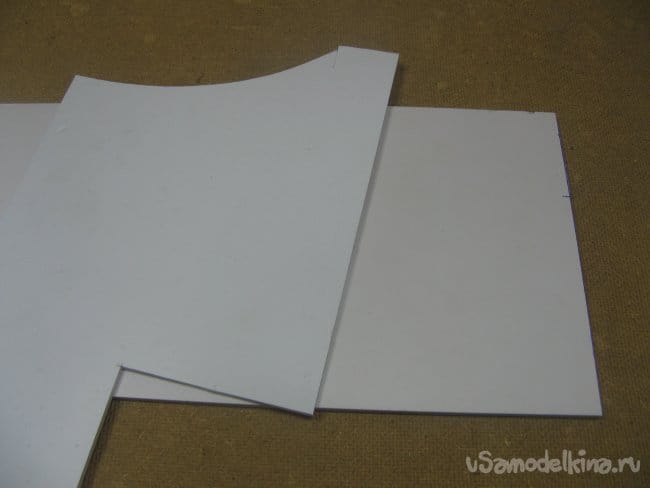

ПВХ пластик. Он очень удобен в работе, режется ножом.

Сборка.

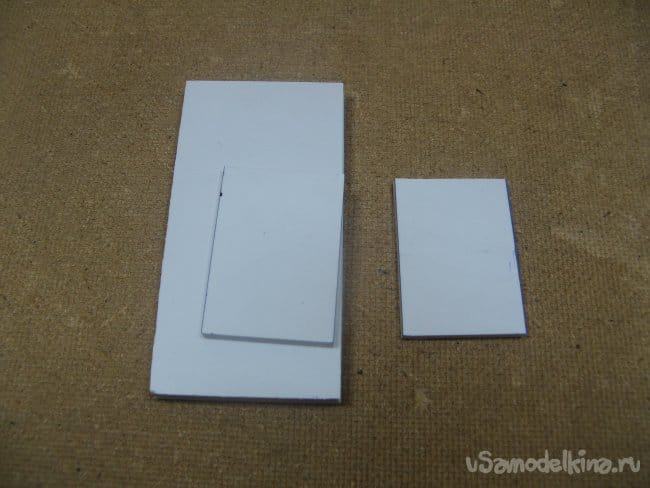

Из ПВХ вырезаю заготовки коробочки. Две размером 50*100 мм. Две размером 30*50 мм. Еще две, вырезу по ходу сборки.

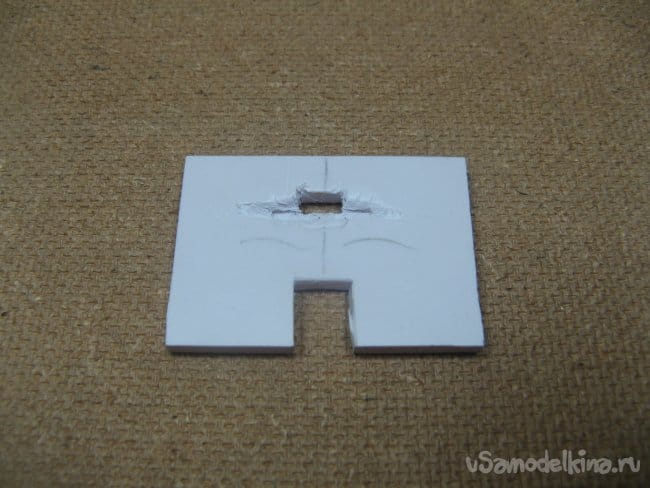

В одной маленькой заготовке, вырезаю окно под гнездо питания и разъем контроллера заряда. Делаю углубление, иначе глубоко получается разъем контроллера.

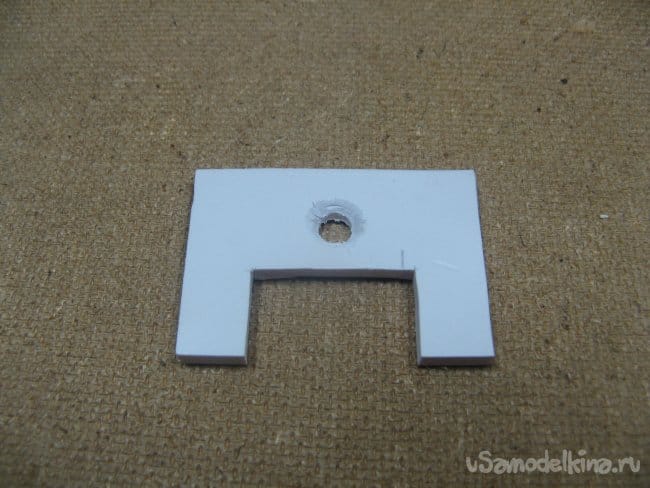

В другой заготовке, вырезаю окно под гнезда. Сверлю отверстие под 3.5 мм разъем, делаю небольшое углубление, иначе не получается закрутить гайку.

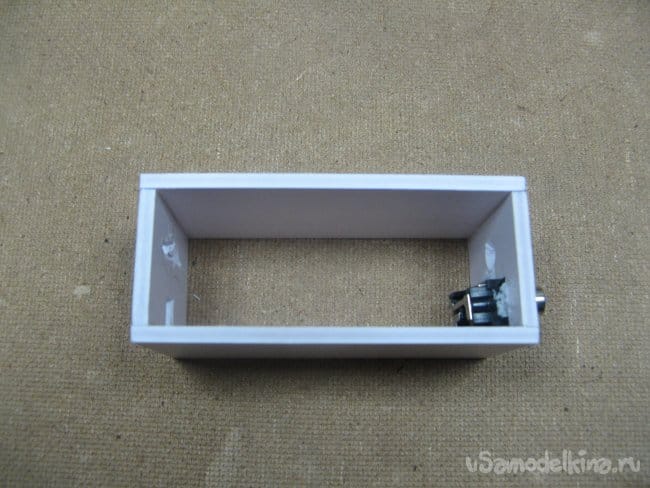

Устанавливаю гнезда и креплю их на супер клей присыпанный содой.

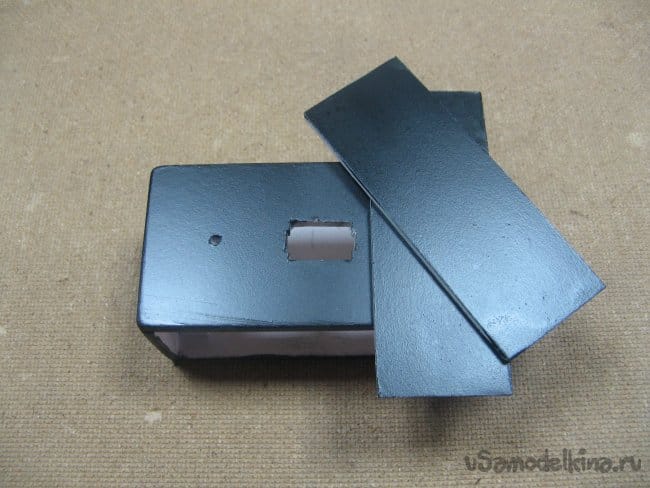

Вырезав боковые заготовки, устанавливаю их временно. Крашу из баллончика. Высыхает краска, боковые снимаю. Еще вырезал окошко под выключатель.

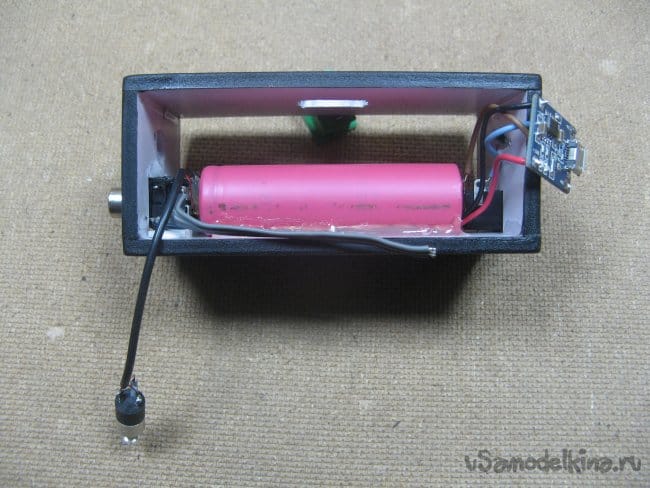

Аккумуляторы 18650 фиксирую на горячий клей. Так же припаиваю к нему контроллер заряда. Выходные разъемы спаиваю параллельно.

Распаиваю все по схеме.

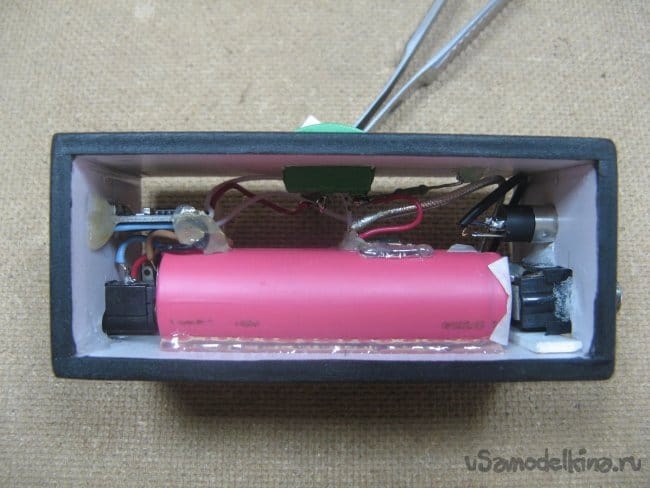

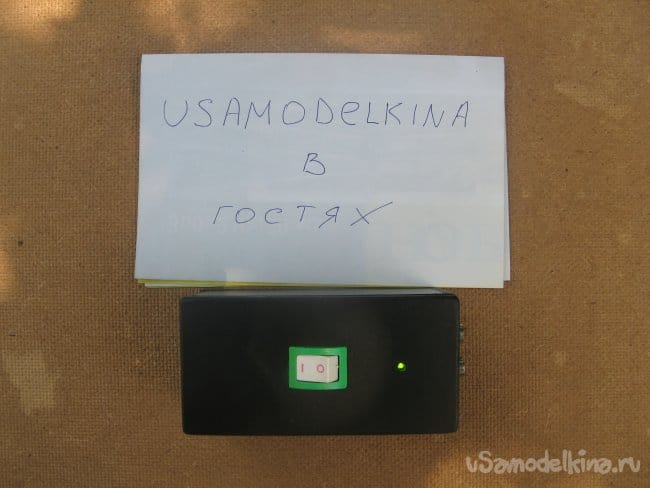

Такое вот устройство получилось. Ток потребления мизерный, заряжать буду редко.

Видео по сборке:
