    Простой повербанк


    Всем привет.
    Год назад делал бабушке повербанк из трех батарей 11865 для питания небольшого радиоприёмника. Корпуса на нем не было, всё было обмотано стеклотканью и изолентой, соответственно со временем вся эта конструкция пришла в негодность. Гнезда разболтались, контроллер вышел из строя - забыли на улице, а ночью дождь... Короче, решил сделать новый. Аккумуляторы проверил - в идеальном состоянии, нет смысла их менять. Всё, что нужно - три аккумулятора 11865, модуль ТР4056, гнездо USB и пара светодиодов 3мм, красный и зеленый.

    Контроллера по-быстрому не нашел, соединил три банки параллельно,

    подпаял к ним модуль TP4056, гнездо USB на выход и стал искать корпус.

    Сосед подкинул блок питания ноутбука, сама плата ремонту не подлежала, так как он сам пытался этот блок ремонтировать, а вот корпус как раз вмещал в себя три аккумулятора и еще место под гнезда и модуль оставалось.

    Когда уже все собрал, подумал - бабушка в скором времени снова раздолбает гнездо microUSB, поэтому решил заменить его на обычное гнездо под круглый штекер 2,1x5,5 мм, оно надежнее, крепче и долговечнее.

    Из пластмассового корпуса телевизора вырезал пластину по размеру квадратного отверстия, где вставлялось сетевое гнездо блока питания ноутбука, вырезал в нем отверстия под гнезда USB и питания.


    Все собрал, пропаял, проверил - все работает.

    С модуля ТР4056 выпаял светодиоды и проводами подпаял 3мм светодиоды красного и зеленого цвета, которые вывел на корпус, предварительно просверлив в нем два отверстия 3мм диаметром.


    Решил встроить светодиодный индикатор заряда, чтобы нажал кнопочку и узнал, пора заряжать или еще рано. Ну это уже так - не для практических целей, а забавы ради. Индикатор подключил через кнопку, обычную нефиксирующуюся, выпаял с платы телевизора, с панели управления



    Схема наипростейшая и показывает не емкость, а вольтаж.

    Все уложил в корпус и залил термоклеем

    Всё работает, заряд пошел

    Проверка понтового индикатора

    Кабель USB с 5,5 мм штекером

    И готовое изделие

    Конечно, параллельное соединение аккумуляторов это не есть правильно, но для приемника вполне сгодится, просто повербанк будет чуть дольше заряжаться. По такой схеме у меня работают блоки питания сенсорных выключателей освещения и дверной звонок. Работают уже пару лет, при том, что аккумуляторы я выдрал из старых батарей от ноутбуков.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Power Bank

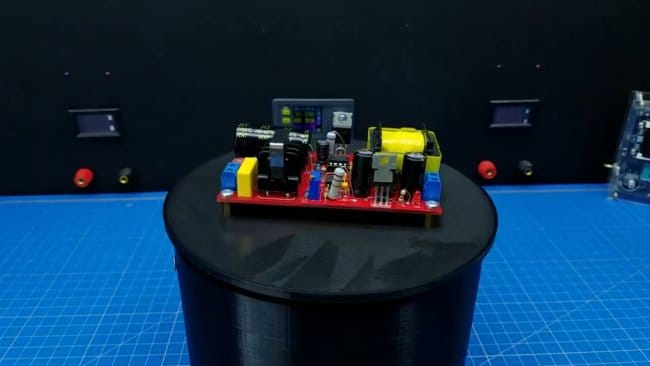

    Обратноходовой блок питания UC3845

    Небольшой регулируемый источник питания

    6
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.3
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.5
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 7.25 из 10 (голосов: 4 / История оценок)

    Добавить комментарий

    37 комментариев
    MinzdravSSSR Автор
    Цитата: Сергей187

    В комментариях спор не понятно о чём...

    Автор не ту плату купил на Алиэкспресе. Нужно было ту, которая так и называется - модуль поуэрбанка.


    да вроде нет никакого спора.

    Плата как раз та, что надо, аккумуляторы заряжает и этого достаточно. А блок делался для приемника, напряжение питания которого может быть от 3 до 6 вольт. 4,7 - 5 вольт самый оптимальный режим. Если Вы про диапазон 2,5 - 4,2 вольта - то это напряжения работы светового индикатора, который по сути своей сплошные понты  smile

    Сергей187

    В комментариях спор не понятно о чём. Поуэрбанк или аккумулятор, да хоть как его назови, на выходе должны быть стабилизированные 5 вольт, а не диапазон 2.5 - 4.2 вольта. Иначе зачем он нужен? Где его применять?

    Автор не ту плату купил на Алиэкспресе. Нужно было ту, которая так и называется - модуль поуэрбанка.

    MinzdravSSSR Автор
    ino53,


    power bank это по сути и есть внешний аккумулятор. Просто тлетворное влияние запада дает себя знать, а "повербанк"... да так просто меньше букв печатать, чем "внешний аккумулятор".  smile

    Валерий
    Цитата: Иван_Похмельев
    Хотя бы потому, что правильное "пауэрбанк".


    Тада ужо не "банк", а "бэнк".)))) Сер! ))))

    Але нови ностра алис!
    ino53
    Цитата: Иван_Похмельев
    Хотя бы потому, что правильное "пауэрбанк".

    Yes, sir! Поленился регистр переключить!.. smile


    Иван_Похмельев
    Цитата: ino53
    название "повербанк" не совсем правильное

    Хотя бы потому, что правильное "пауэрбанк". yes

    И про функциональность согласен.


    ino53

    Не уверен, но здесь название "повербанк" не совсем правильное, там подразумевается 5В и на входе, и на выходе. Здесь же, скорее, внешний аккумулятор. pardon
