    Кемпинговый фонарь с лампой 60 вольт

    В этот раз расскажу вам историю про одну кемпинговую лампу.

    История, которой началась не в таком уж далеком 2012 году, тогда я купил ее имениннику в магазине за 1000 рублей и подарил другу пчеловоду, для работы в полевых условиях, в темное время суток.

    Изюминка лампы состояла в том, что внутри ее находился более-менее, емкостный аккумулятор, который заряжался от электросети. В патрон завинчивалась энергосберегающая лампа на 220В. А внутри корпуса находился преобразователь напряжения 220В. В придачу, для мобильности, я добавил солнечную панель к фонарю. В общем, дружище был доволен и счастлив.
    Кемпинговый фонарь с лампой 60 вольт

    А вот недавно приехал к другу на пасеку и увидел, как он работает фонариком, надетым на лоб. Ну и поинтересовался, а что с моим подарком, все же прошло столько лет.

    Мне он сказал, что отработала лампа порядка пяти лет, потом что-то испортилось, а потом стояла как память на печи, но внучек добрался до нее и распотрошил изделие. Ему было интересно, что у там внутри. Остался только корпус от былого величия.
    Коль так вышло, решил я с ней поколдовать. Собрал детали в пакет, принес корпус домой. Состояние пластика было нормальное, форма интересная.

    Сначала было желание загрузить содержимое ранее описанной лампы. Она напомню, имеет аккумулятор двенадцать вольт, лампочка переделана из сгоревшей лампы с 220 на 12В, имеет подзарядку от солнечной панели. Все в рабочем состоянии, только вид не презентабельный. Или собрать подобное, благо перебрал не одну лампочку после выхода их из строя.




    Но подумав, решил пойти другим путем. Есть у меня светодиодная лампа, которая, долго не мучаясь, поморгала на прощание и приказала долго жить. Многие проводили бы ее в последний путь до мусорного ведра, но ей повезло. Я не стал выяснять, что там внутри вышло из строя, а разобрал и вынул ненужное содержимое.




    Прозвонив, убедился, все светодиоды рабочие. Выяснил, для нормального свечения, требуется порядка 60 вольт. Если собирать батарею из аккумуляторов на необходимое напряжение, потребуется порядка пятнадцати штук, в корпус не влезет. Можно было бы запитать каждый светодиод, но как то лень было делать распайку.

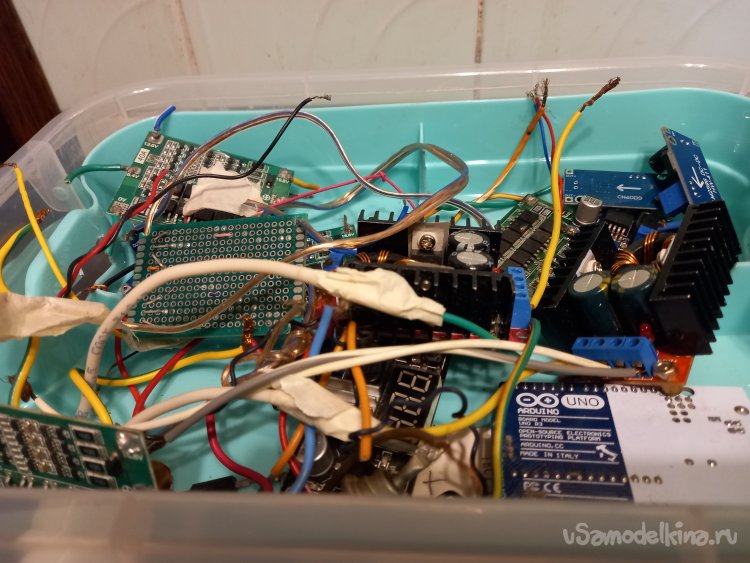

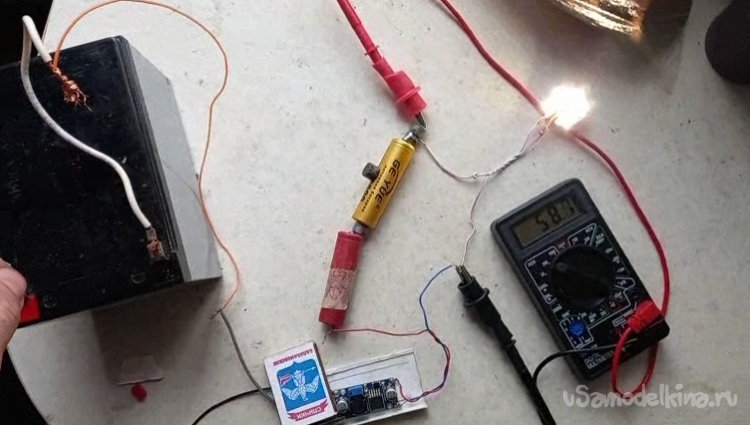

    Порывшись по сусекам, нашел повышающий модуль от трех вольт до сорока восьми. Подсоединил гелиевый аккумулятор 12В к модулю и два Li-Ion 18650 последовательно. Матрица светодиодов очень порадовала ярким светом. Понятно такой объем не впихнуть . Залез и полистал интернет на тему повышающих модулей. Есть, которые выдают на выходе до семидесяти вольт. Но как то жаба задушила, модуль стоит на сегодняшний день тысяча двести.

    Пошел, пошарил на полке с радио мусором и нашел в закромах еще один повышающий модуль, правда от двух вольт до двадцати восьми. Ну и ладно, разные по размерам, зато теперь есть нужное напряжение и не надо тратиться. Подключил каждый модуль к своему аккумулятору, выход последовательно и настроил выходное напряжение шестьдесят вольт. Попробовал, все отлично работает. Можно собирать фонарь.

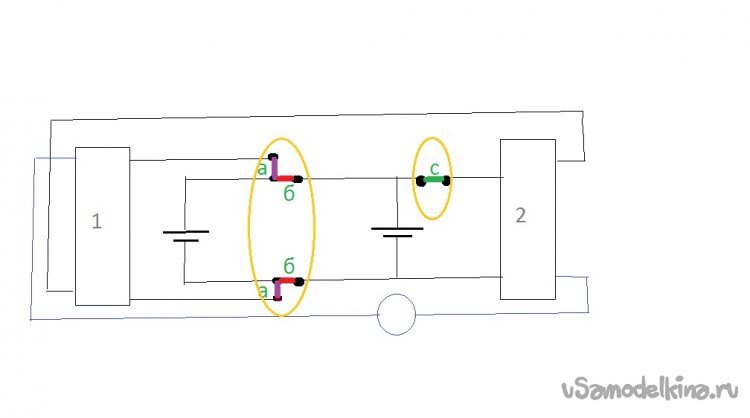

    Добавляю два тумблера на два положения с центральным подключением

    Один двойной отвечает за соединение и отключение двух аккумуляторов параллельно, для зарядки и выравнивания параметров, положение (б)

    А также включает и отключает модуль «№ 1 положение (а), другой соединяет или отключает повышающий модуль № 2, заодно включает лампу.

    Можно конечно было поставить электронные ключи, но чем проще, тем надежнее. Добавленные тумблера особо вид проекта не испортили.
    Так как емкость б/у аккумуляторов составляет по 1.1 А, то на каждый повышающий модуль я добавил по три шт.

    При включении их в положение «зарядка», получается около 6.5А. Кемпинговую лампу теперь пчеловод сможет использовать и как повербанк для подзарядки почти всех возможных технических девайсов.
    А если еще и день выдастся солнечным, то солнечная панель с выходом в три ампера, подогнанная мной ранее, накачает аккумуляторы и вечер будет не такой темный . Чтобы солнечная панель не дала перезаряд, на входе батареи впаял контроллер зарядки.

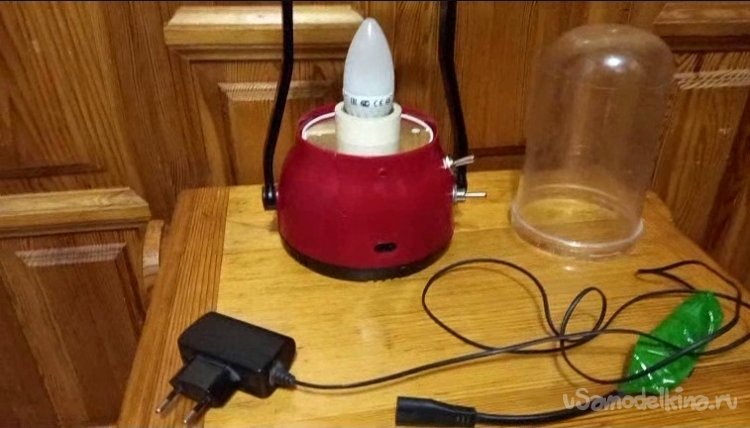

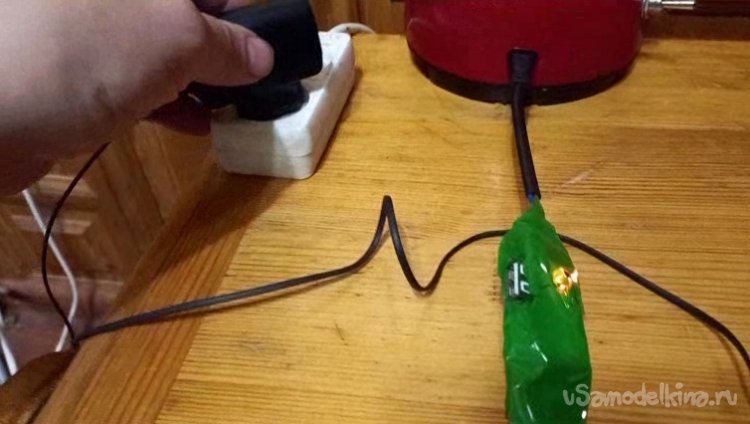

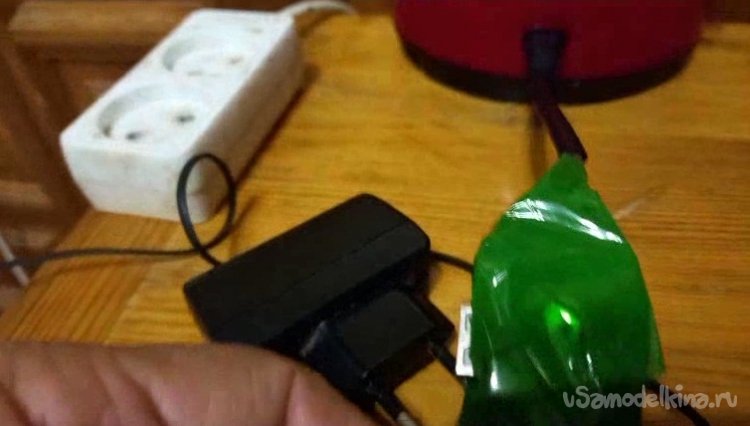

    В домашних же условиях можно производить зарядку фонаря от электросети, через зарядное устройство телефона 0.5А. Не знаю, зачем я всунул еще один контроллер зарядки аккумулятора. Наверное, потому, что он у меня был? Возможно для страховки, а может для визуального контроля. Зарядка – красный светодиод горит, зарядился – зеленый. Телефонное зарядное устройство слабоватое для 6.5 А, но набивает амперы исправно, хотя и долго.

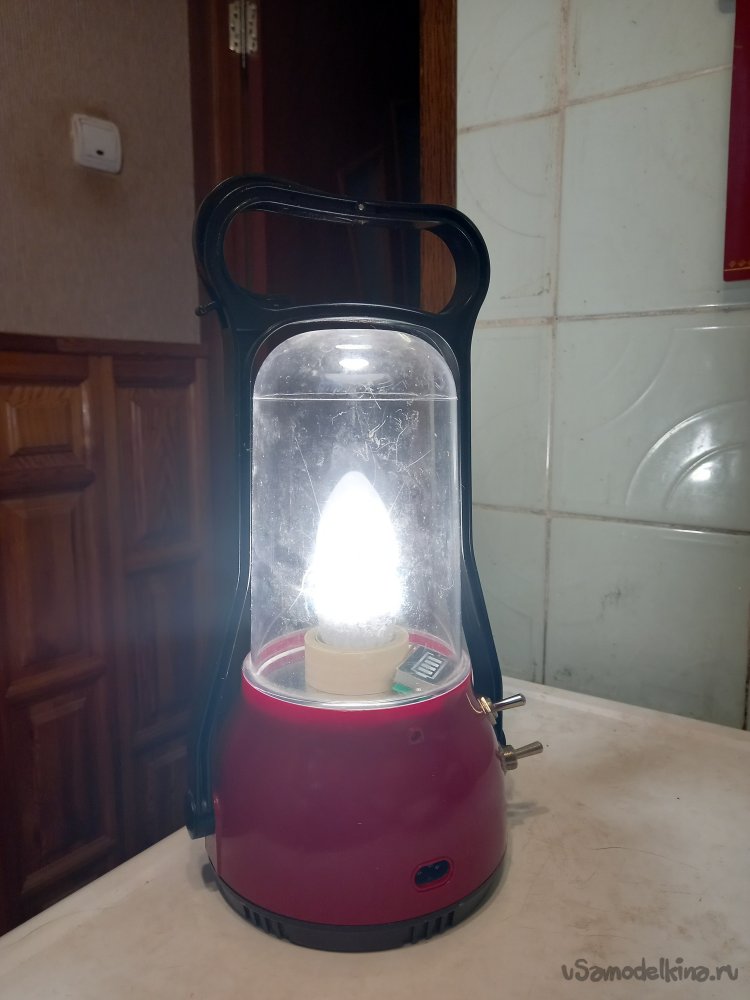

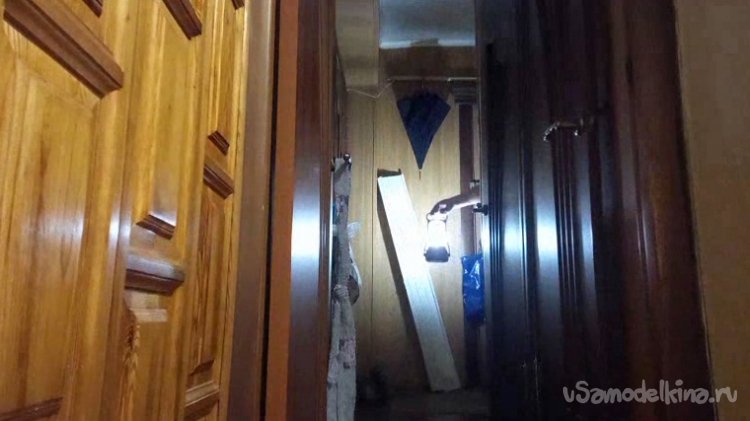

    Лампа в пять ватт неплохо справляется с освещением, даже показалось лучше, чем штатная в изделии.

    Вот и все, о чем мне хотелось с вами поделиться. Вроде и ничего особенного не сделал, взял готовые детали, и собрал, что вышло.

    Тем не менее, я с интересом провел время и продлил жизнь старого фонаря, для друга пчеловода.
