Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

Доброго времени суток любители халявной энергии. Скоро лето, походы и так далее, поэтому возникла необходимость в небольшом генераторе электро энергии для зарядки power banka. Была идея использовать небольшую солнечную панель, но даже в очень солнечный день она выдаёт слишком слабый ток, а таскать с собой большую панель это дорого и не удобно. Из ходя из всего этого было решено сделать компактный генератор на основе динамо машины.
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

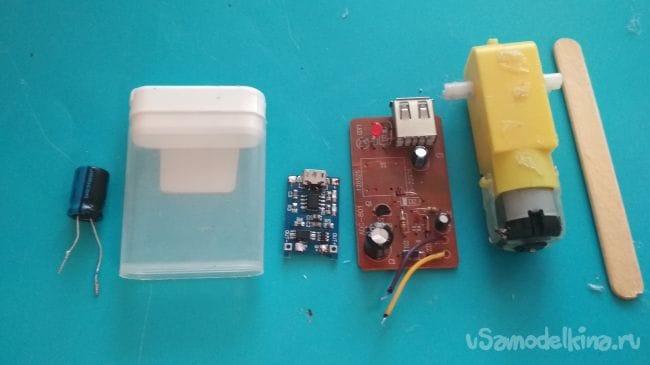

И так для компактного мини генератора нам понадобится:
-мотор-редуктор
-модуль для зарядки аккумуляторов
-usb порт
-провода
-конденсатор на 1000 мкф и 16 вольт
-коробочка из под тик-така
-палочки от мороженного
Из инструментов нам понадобится:
-клеевой пистолет
-паяльник
-нож

Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

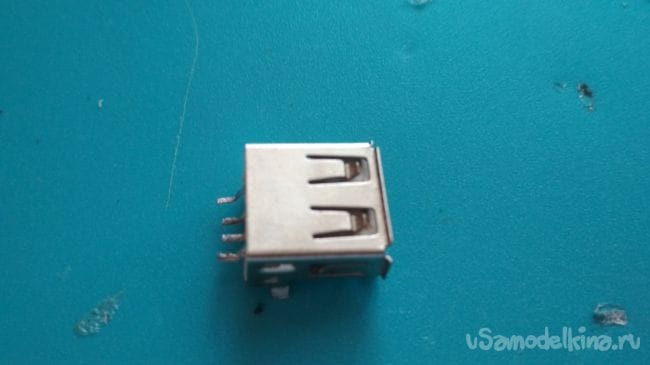

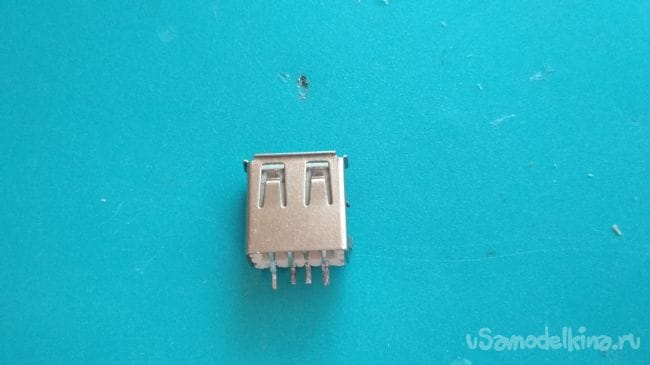

И так первым делом нужно выпаять порт usb из старого зарядного устройства, но если у вас он есть то выпаивать ни чего не нужно
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

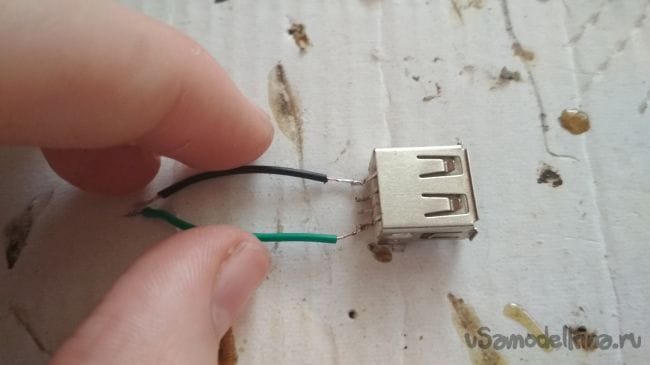

Затем нужно к крайнему правому и крайнему левому выходу припаять два провода (желательно разных цветов, чтобы не запутаться) правый крайний это плюс, а левый минус, но лучше посмотрите цоколёвку порта usb дабы не ошибиться и что нибудь не спалить (у меня чёрный провод это минус)
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

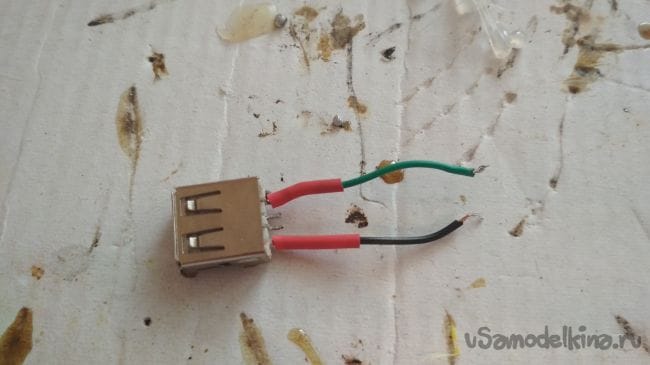

Надеваем термоусадку:
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

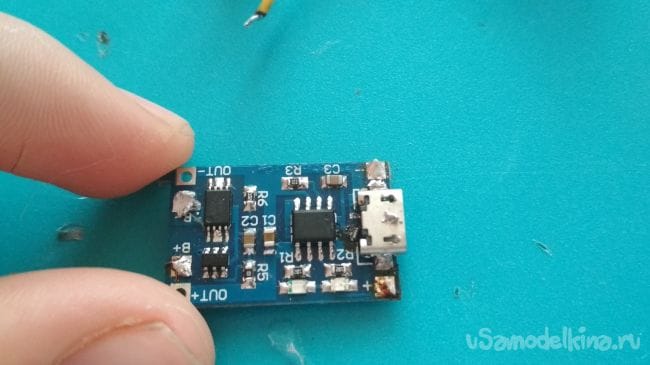

В качестве преобразователя тока я буду использовать китайский модуль для зарядки аккумуляторов типа 18650, поскольку в большинстве китайских повер банков используются именно они, так же можно использовать модуль из автомобильной зарядки для телефона, который вставляется в прикуриватель.
Китайский модуль для зарядки 18650 выдаёт 5 вольт и 1 Ампер
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

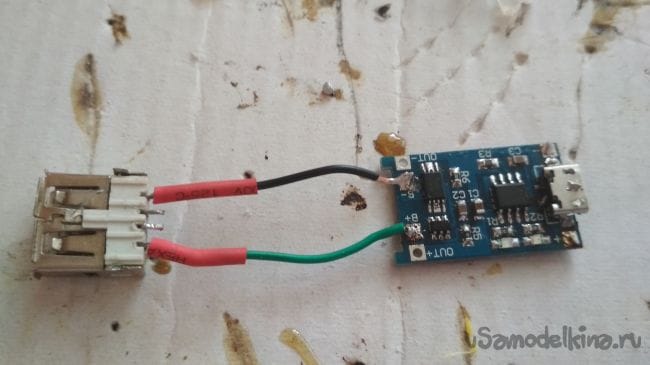

И так припаиваем порт usb к выходной часть модуля соблюдая полярность!
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

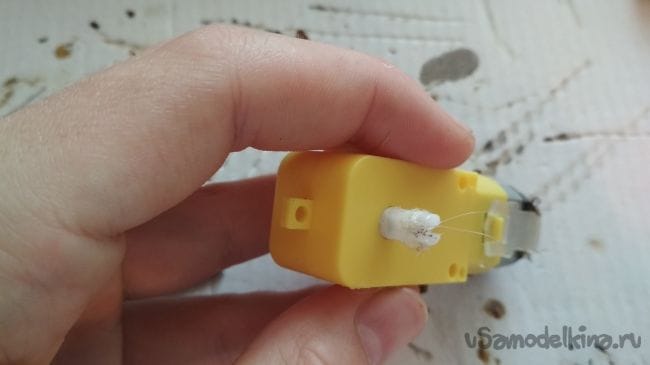

В редукторе проделываем паз под палочку от мороженного:
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

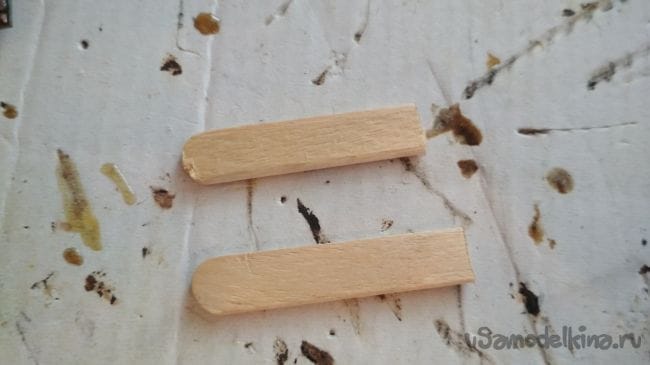

Палочку от мороженного делим примерно по полам:
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

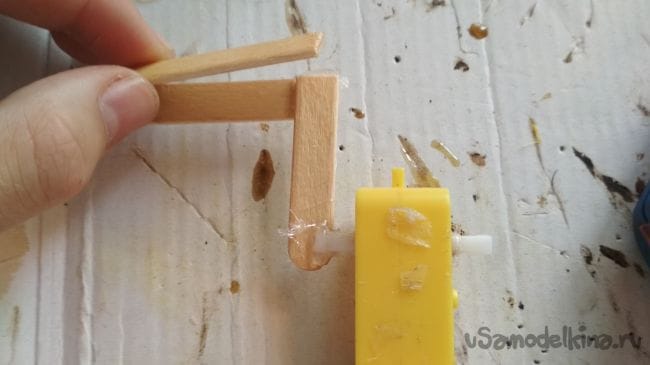

Приклеиваем палочки так как показано на фото и укрепляем ещё одной половинкой:
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

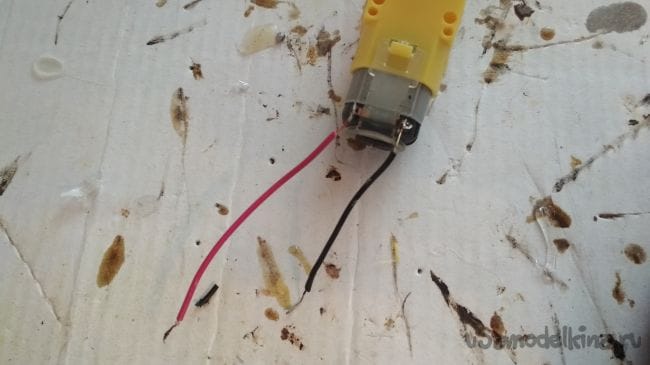

Припаиваем к редуктору два провода:
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

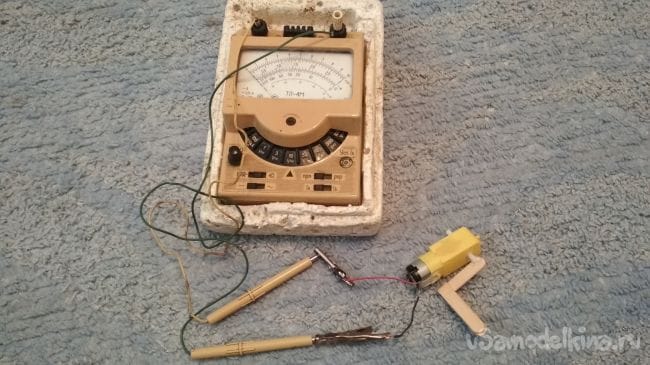

Замеряем показатели нашей динамо машинки с помощью мультиметра, так же с помощью негоже определяем на каком проводе плюс а на каком минус при вращение ручки по часовой стрелке. Редуктор выдавал от 3 до 4 вольт и почти пол ампера, чему я был удивлён.
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

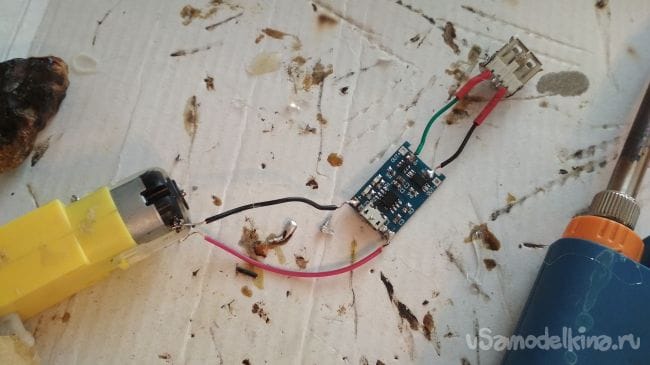

Припаиваем редуктор ко входной части модуля, также соблюдая полярность:
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

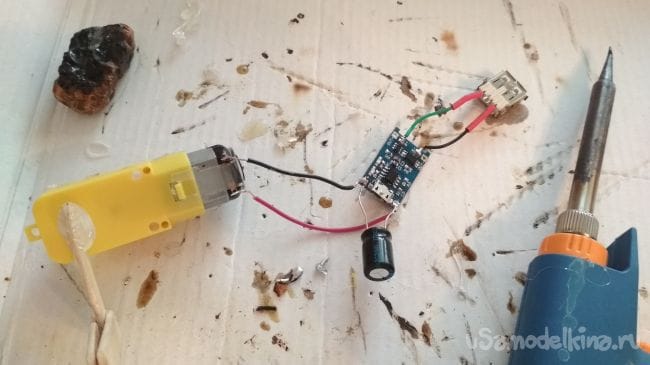

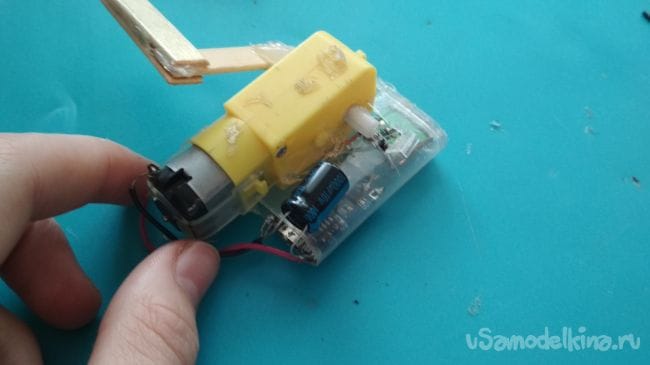

и параллельно впаиваем конденсатор между редуктором и модулем, соблюдая полярность:
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

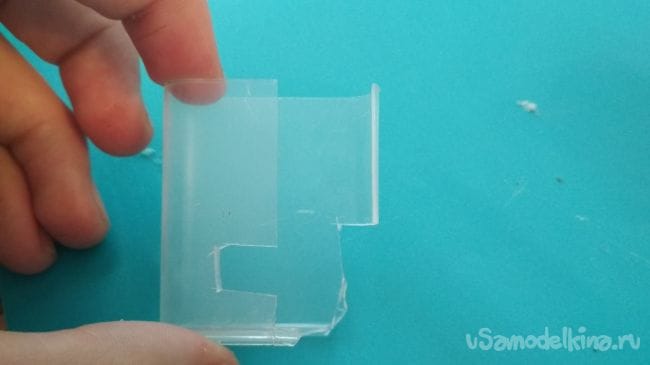

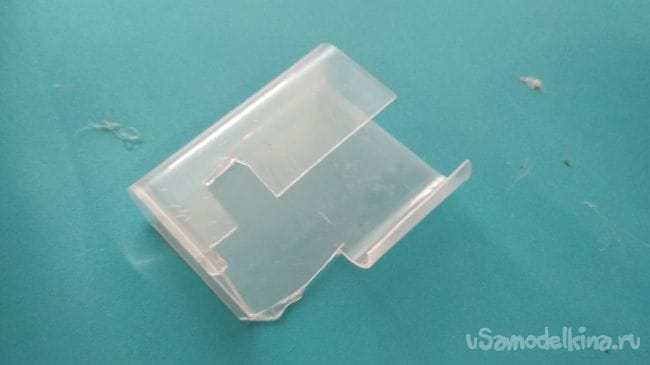

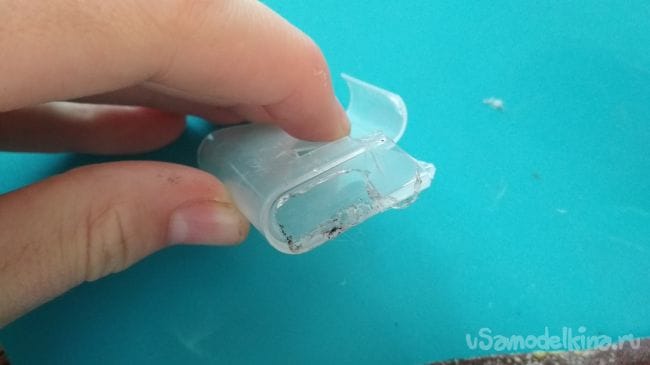

Снимаем с коробочки от тик така крышку и прорезаем отверстие под редуктор, так как показано на фото:
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

Прорезаем отверстие под порт usb:
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

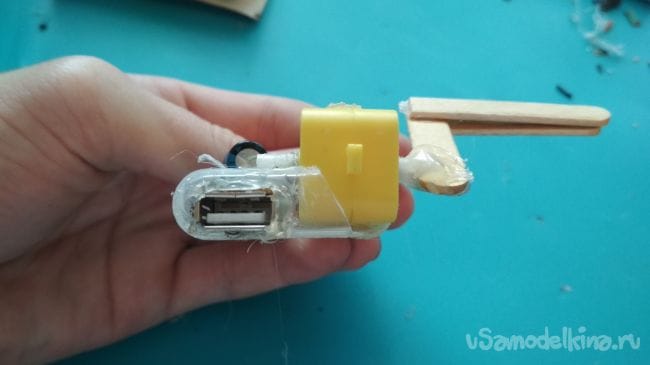

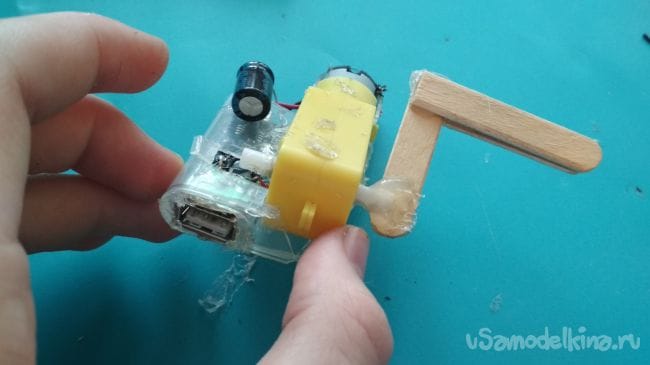

Теперь остаётся только все аккуратно приклеить, так как показано на фото:
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

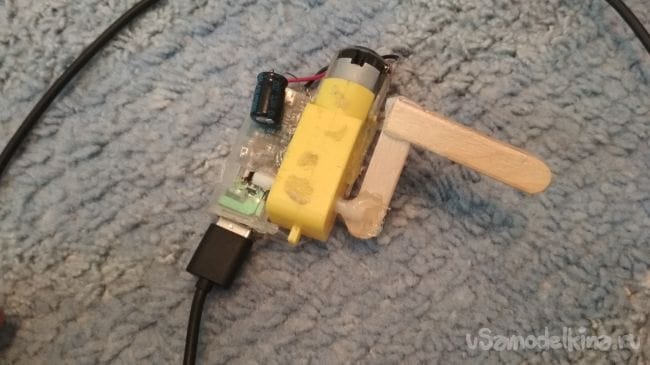

Ну вот и всё, наша динамо зарядка готова! Данная зарядка выдаёт всего 0,1 ампера при среднем вращение ручки, этот показатель можно увеличить. Заряжать такой зарядкой телефон я бы не советовал, она предназначена для экстренной подзарядки повер банков. Конечно для полной зарядки повер банка придётся вращать ручку около часа. В принципе если приспособить её под велосипед, то будет нормально.

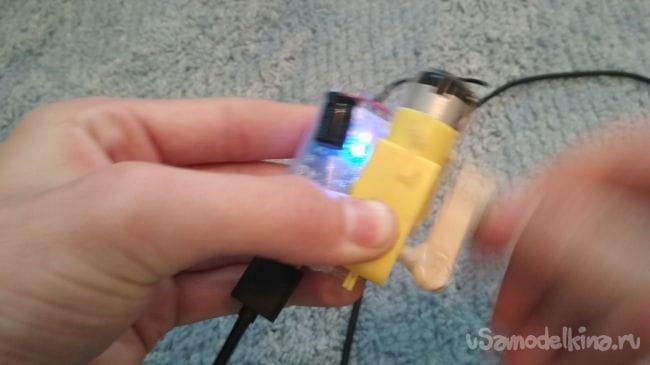

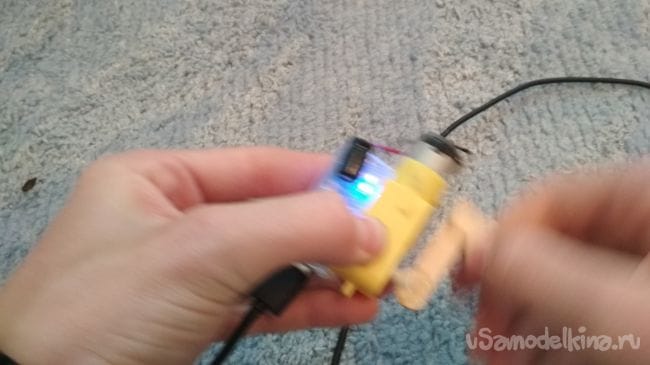

Если на модуле горит синий светодиод то это значит что заряжаемый объект зарядился, а если горит красный то значит что заряжается:
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!
Как сделать походную мини динамо зарядку для повер банков и аккумуляторов 18650!

Всем спасибо за внимание!
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
10 комментариев
  1. admin
    Идея отличная, а вот реализация... Ручку надо понадежнее сделать.
    1. cthutq Автор
      Это да, но к сожалению лучше палочек ни что не придумал
      1. Валерий
        Закрепить круглый диск. (Какой-нибудь шкив от игрушки, например... Или вырезать из пластика.) А с краю его просверлить отверстие и ввернуть обычный винт, зажав гайками - он будет ручкой этого маховичка...
        Але нови ностра алис!
  2. Валерий
    Данная зарядка выдаёт всего 0,1 ампера при среднем вращение ручки, этот показатель можно увеличить. Заряжать такой зарядкой телефон я бы не советовал, она предназначена для экстренной подзарядки повер банков.

    Простите, но, если честно, совсем не понял, для чего эта зарядка пригодна (в таком исполнении). У меня в "повербанке" стоят 4 18650-х по 2600. (реальная ёмкость). Двухамперный блок, если с вечера поставить, к утру его зарядит...иногда...если не поздно вечером ставвить...)))
    ..А сколько мне придётся непрерывно крутить эту ручку? )))))
    Вы скажете, что это только для "экстренной подзарядки"? Правильно... Только вот, Вы сами не советуете заряжать телефон. Т.е., телефон мы потом от банка подзарядим???... Только вот, КПД у него - далеко не 100 процентов. А посему, если заряжать сразу телефон - крутить придётся меньше...)))))

    Конечно для полной зарядки повер банка придётся вращать ручку около часа.

    Я правильно понял? Ёмкость Вашего банка всего 100 мАч?... Э-э-э... А зачем он?..
    Але нови ностра алис!
  3. Валерий
    Замеряем показатели нашей динамо машинки с помощью мультиметра, так же с помощью негоже определяем на каком проводе плюс

    ... От чего ж негоже ты молвишь, мил человек? Зело любо творение сие отрокам многим и многими почитаемо быти.... )))))) nea

    П.С. Просто шутка! Без всяких намёков и смысла.... Понимаю, что просто опечатка в тексте...
    Але нови ностра алис!
  4. Иван_Похмельев
    Скоро лето, походы
    Но конструкция совершенно не походная, это скорее макет, иллюстрирующий возможность изготовления зарядного устройства.
    Заряжать такой зарядкой телефон я бы не советовал,
    А почему? Плата на TP4056 есть, телефон Вы не повредите: напряжение на USB-выходе не превысит 4,2 В. Непонятно... ((
    Другое дело, что применение этой платы не обосновано, гораздо логичнее было бы поставить параллельный стабилизатор на 5 В.

    А вот что реально порадовало, так это использование автором ТЛ-4М, самого удобного советского тестера. У меня такой уже 33 года живёт и до сих пор только радует.
  5. Иван_Похмельев
    Доброго времени суток любители халявной энергии.
    Это изощрённая издёвка? ;)
  6. Кудеяр
    Если все это спрятать в старую мясорубку ,и крутить ручку мясорубки-никогда не отвалится! В походе можно и фарш сделать из кабана.
    Демократия — это воздушный шар, который висит у вас над головами и заставляет глазеть вверх, пока другие люди шарят у вас по карманам.
  7. Иван_Похмельев
    Китайский модуль для зарядки 18650 выдаёт 5 вольт и 1 Ампер
    C чего бы это 5 В? Чтобы убить аккумулятор?
  8. Иван_Похмельев
    Редуктор выдавал от 3 до 4 вольт и почти пол ампера,
    На какой нагрузке?
