    Микро-генератор из дисковода



    Всем привет, на этот раз мы рассмотрим, как сделать микро-генератор из старого дисковода. Самоделка будет интересная детям школьного возраста и не только. Выработанной энергии хватит, чтобы зажечь маленькую лампочку накаливания, а если крутить достаточно долго, от 15 минут и более, можно вполне зарядить дохлый АКБ телефона, чтобы можно было отправить СМС или совершить экстренный звонок. Напряжение генератор вырабатывает не более 4.7В, чтобы раскрутить до такого напряжения, крутить нужно довольно резво. Но до 4В крутить хоть и нужно интенсивно, но рука сильно не устает, этого напряжения для подзаряда хватит.
    Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты:

    Список материалов:
    - выдвижной узел от дисковода (мотор с редуктором);
    - металлическая трубочка;
    - велосипедная спица;
    - конденсатор (емкость можно брать побольше);
    - маломощный диод (из любой электроники);
    - кусок доски для основы и саморезы;
    - провода.

    Список инструментов:
    - дрель-шуруповерт;
    - паяльник с припоем;
    - ножовка;
    - плоскогубцы.

    Процесс изготовления самоделки:

    Шаг первый. Крепим к основе

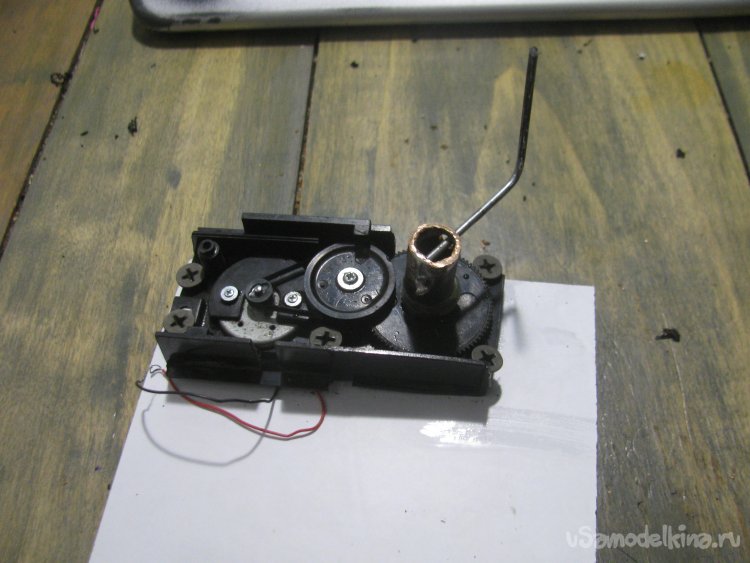

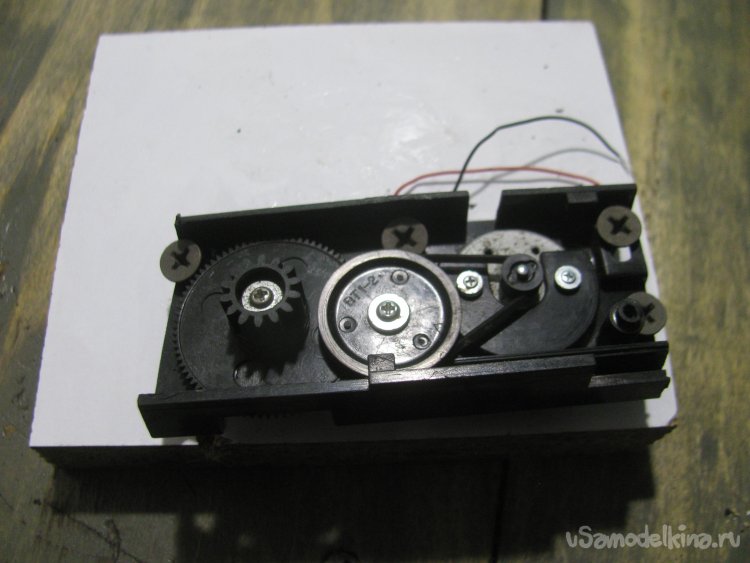

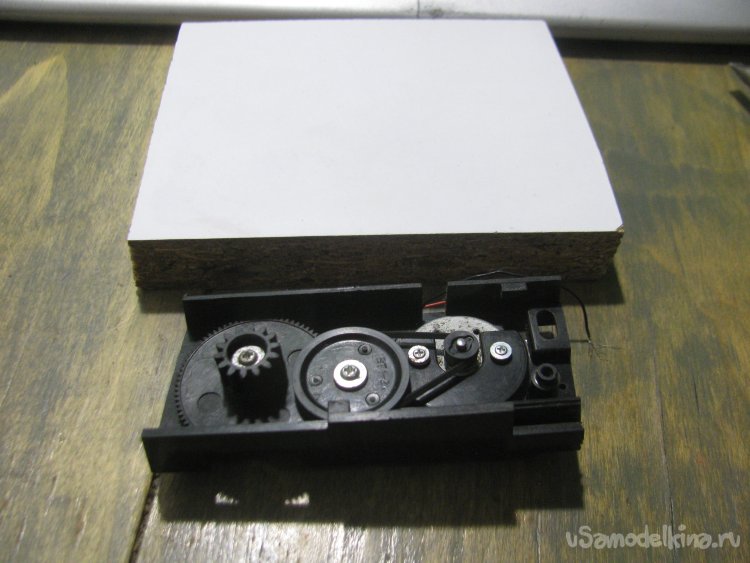

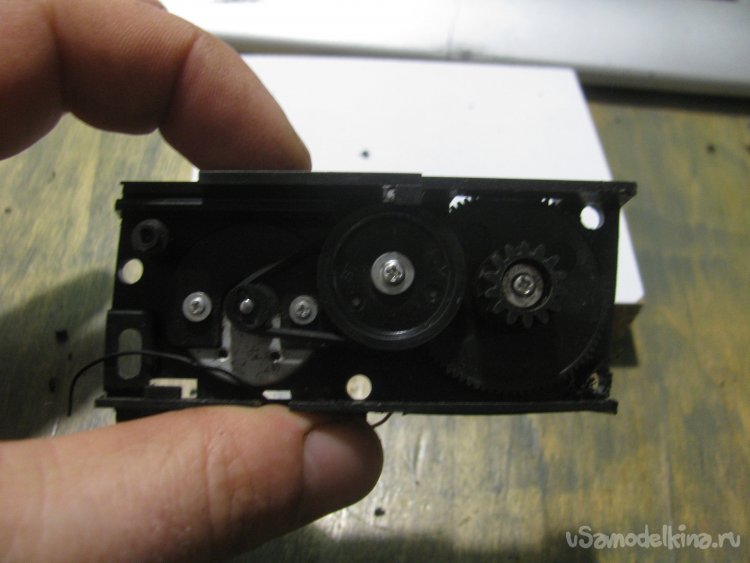

    Первым делом разбираем дисковод, вырезаем узел, который отвечает за выдвижение дисковода. Ну а далее сверлим отверстия и прикручиваем этот узел к основе в виде куска ДСП, доски и так далее.
    Прикручиваем аккуратно, чтобы не перекосилась пластиковая «рама» редуктора.



    Шаг второй. Ручка

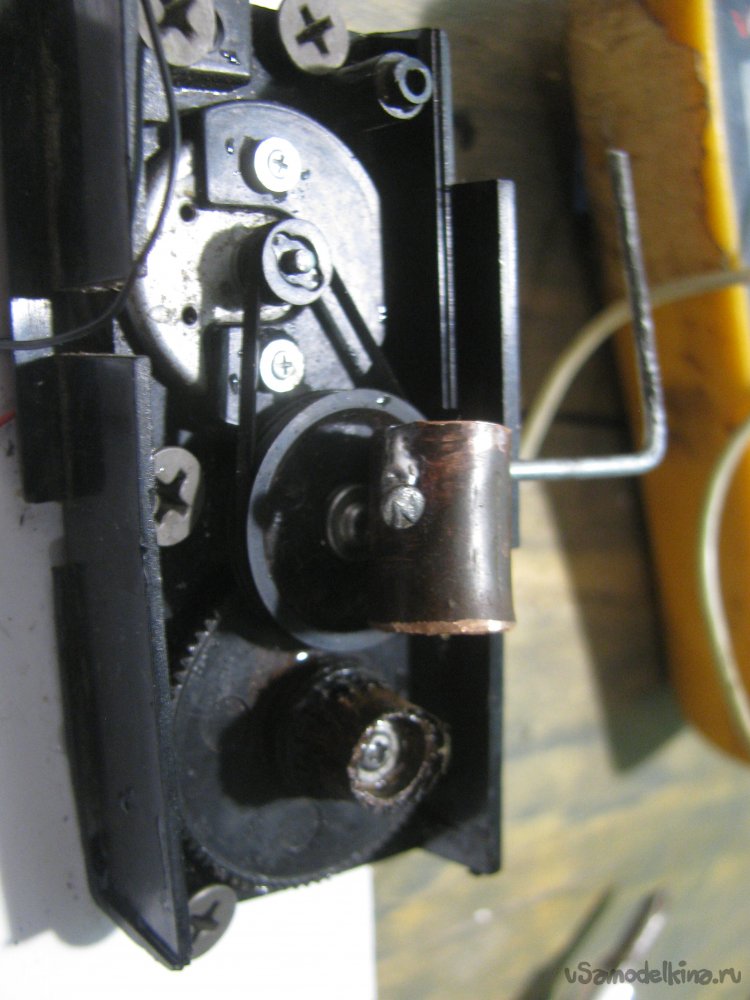

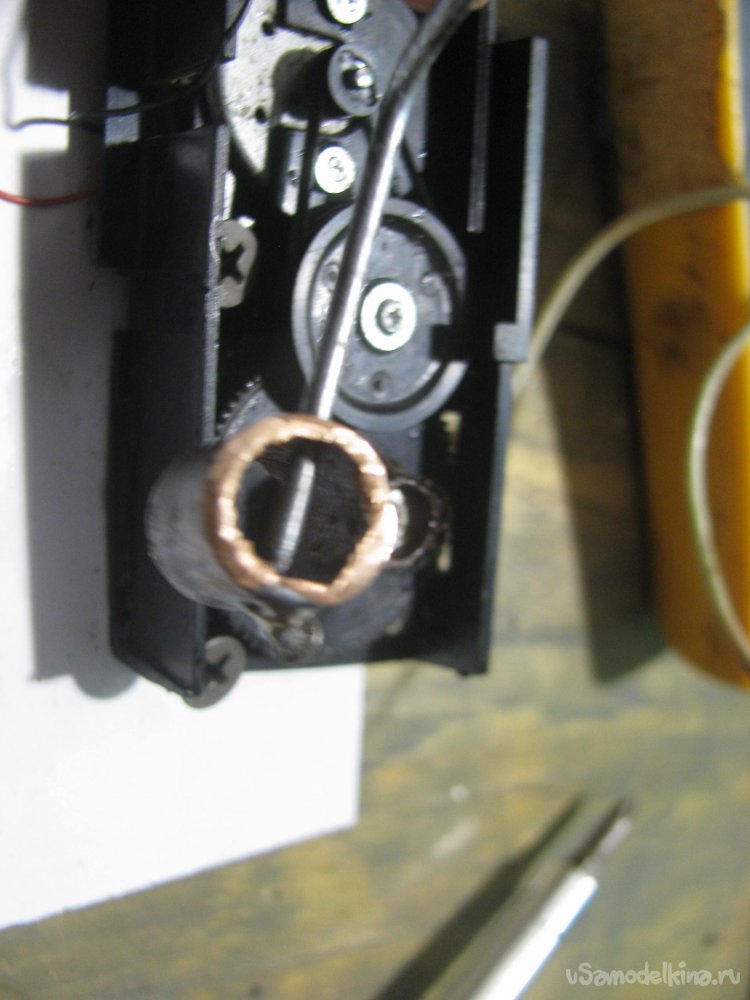

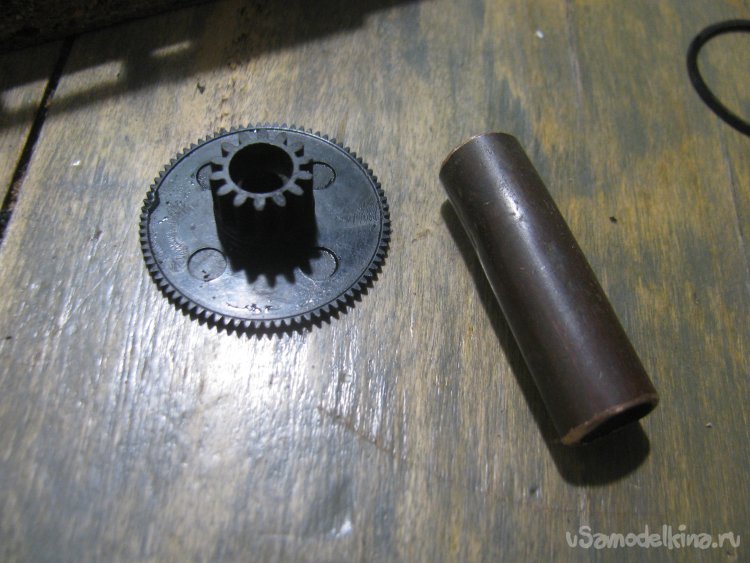

    Вторая, самая сложная часть самоделки – это ручка. Она должна быть довольно крепкая, чтобы можно было резво крутить генератор. Я нашел кусок медной трубки нужного диаметра, внутренний диаметр немного развальцевал ножниками и сделал некое подобие зубчиков, также внутри зачистил металл.

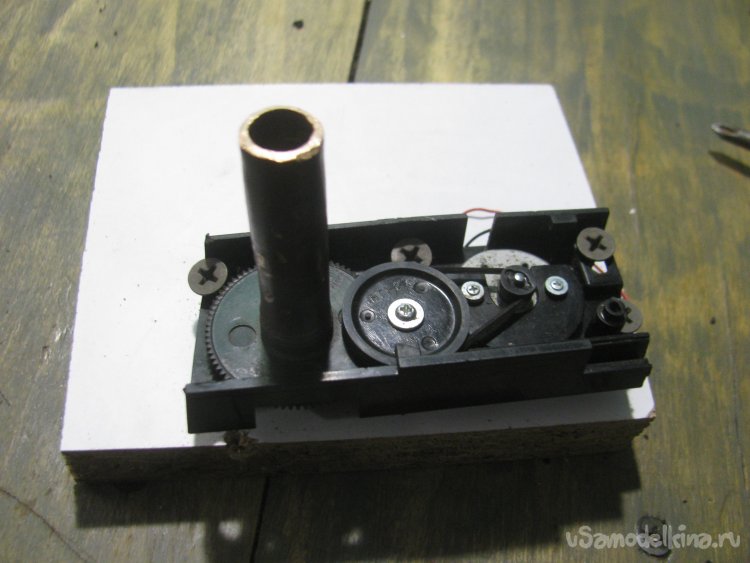

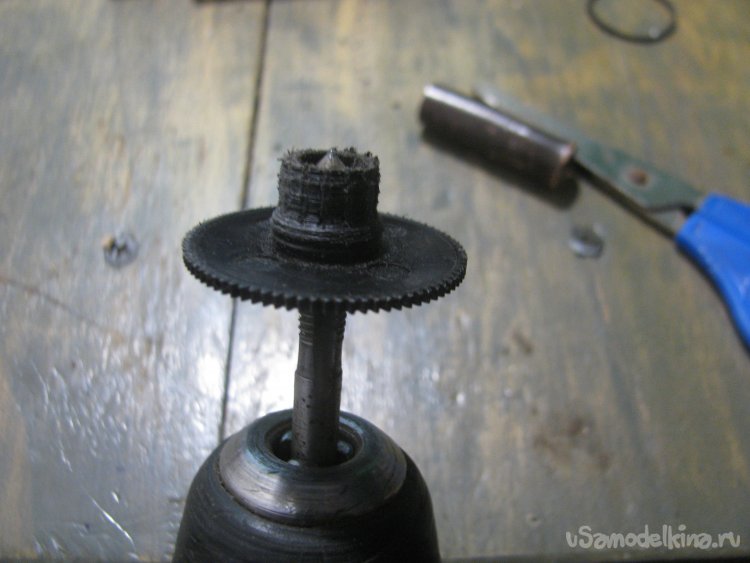

    Далее снимаем шестерню и при помощи дрели обтачиваем зубчики наждачкой. Надеть шестерню можно на болтик или у кого что найдется нужного диаметра. Далее я просто напрессовал трубку на обточенную часть. Ну а далее ее можно будет сюда приклеить супер-клеем, а лучше эпоксидным клеем.

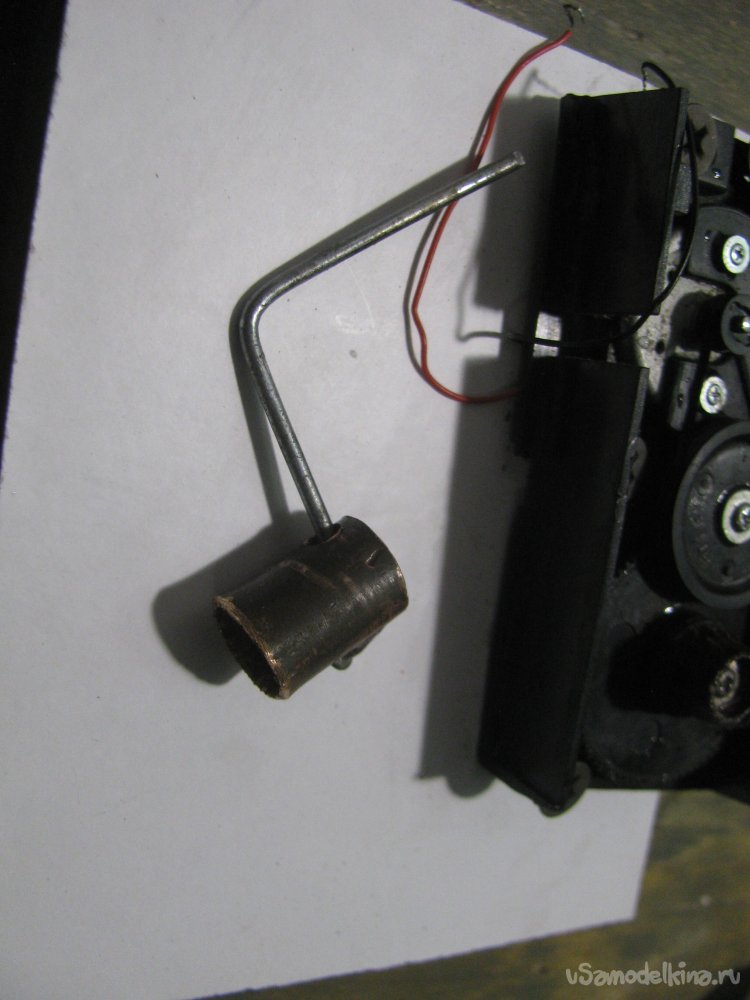

    В трубочке сверлим отверстие, вставляет согнутую велосипедную спицу, длину подбирал экспериментально, чтобы было удобно. Перед припайкой спицы трубку лучше снять с пластиковой шестерни, она может расплавиться и деформироваться от нагрева. Спицу чистим от цинка и используем паяльную кислоту.

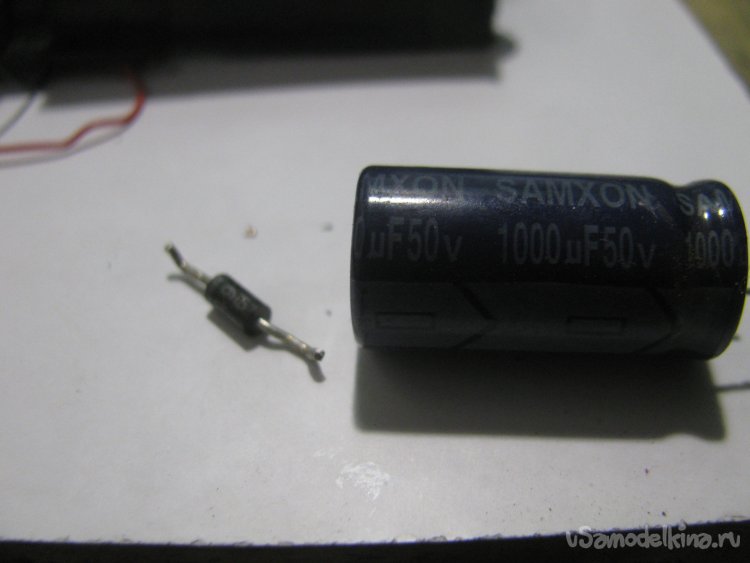

    Шаг третий. Диод и конденсатор

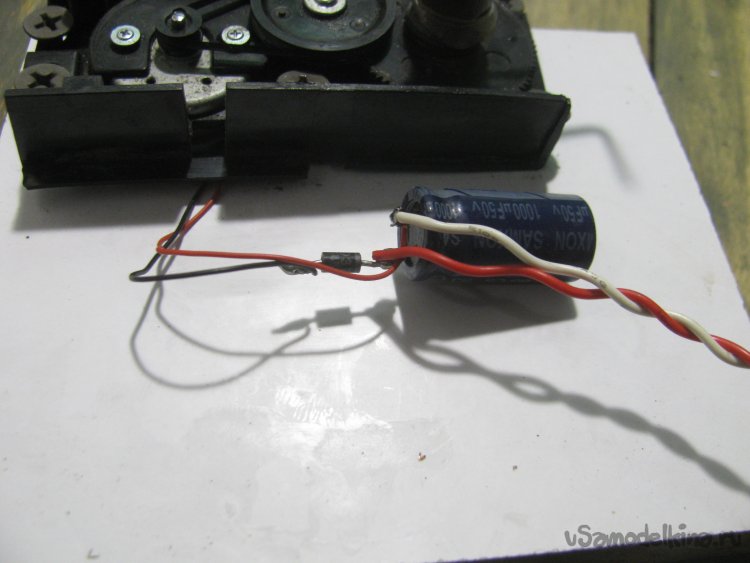

    Для генератора понадобится конденсатор, он будет сглаживать пульсирующий постоянный ток, который вырабатывает генератор. А также конденсатор будет накапливать напряжение, это позволит удобно его замерить, а еще, если конденсаторов поставить много, от них какое-то время сможет светиться светодиод, когда генератор уже не работает.

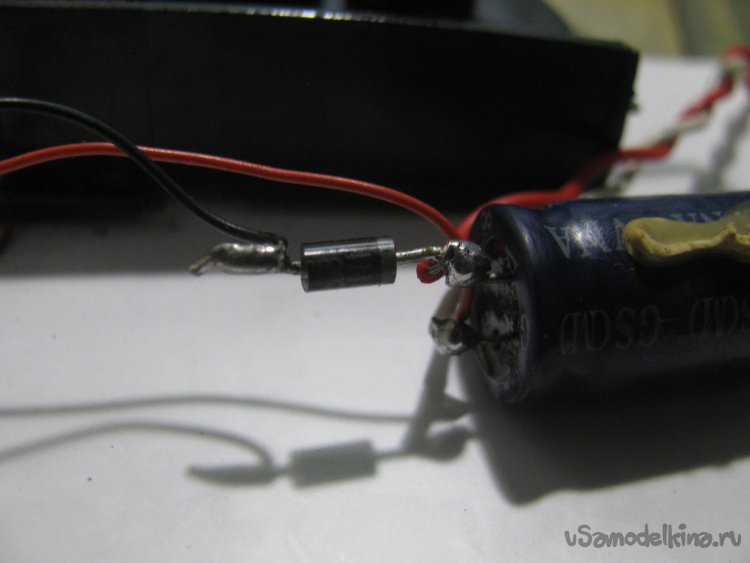

    Диод нам нужен для того, чтобы подключенный аккумулятор не отдавал напряжение на мотор, а также он не позволит разряжаться конденсатору. Диод ставим на плюсовой провод перед конденсатором. Учтите, что у электролитического конденсатора тоже есть полярность! Если диод поставить на минус, он не будет пропускать ток, диоды пропускают только плюс, если они поставлены в правильном направлении.

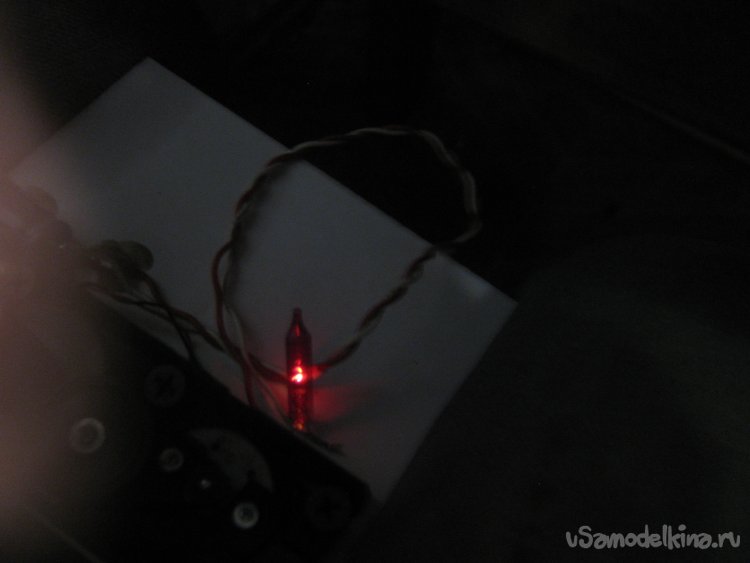

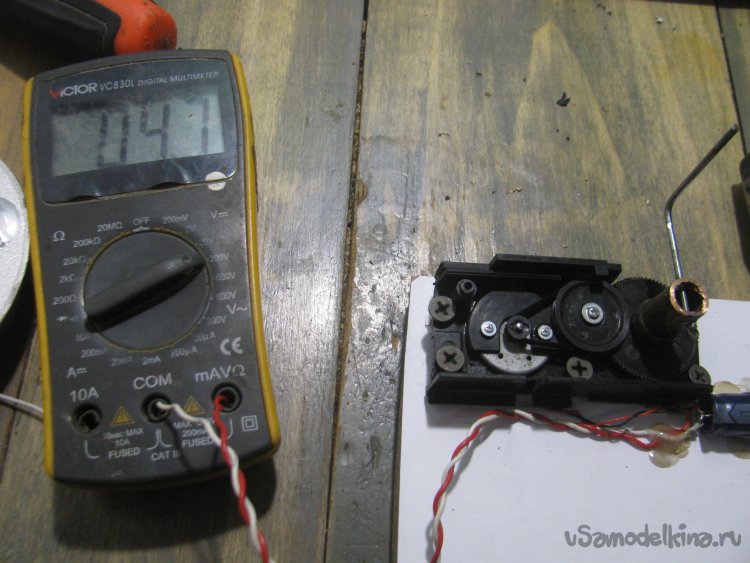

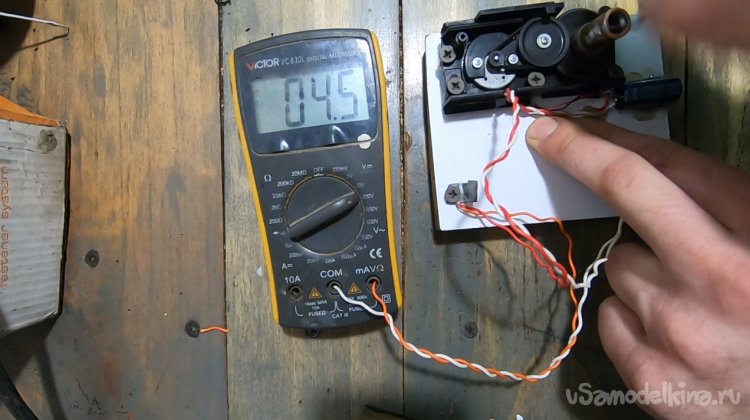

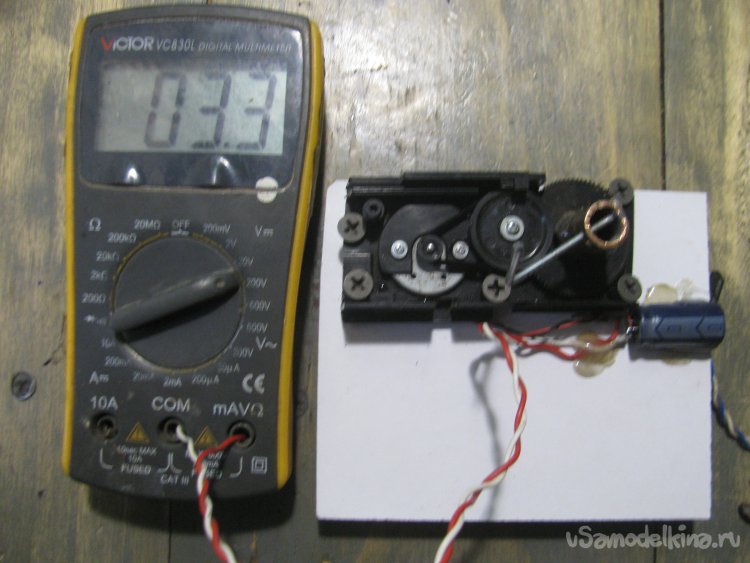

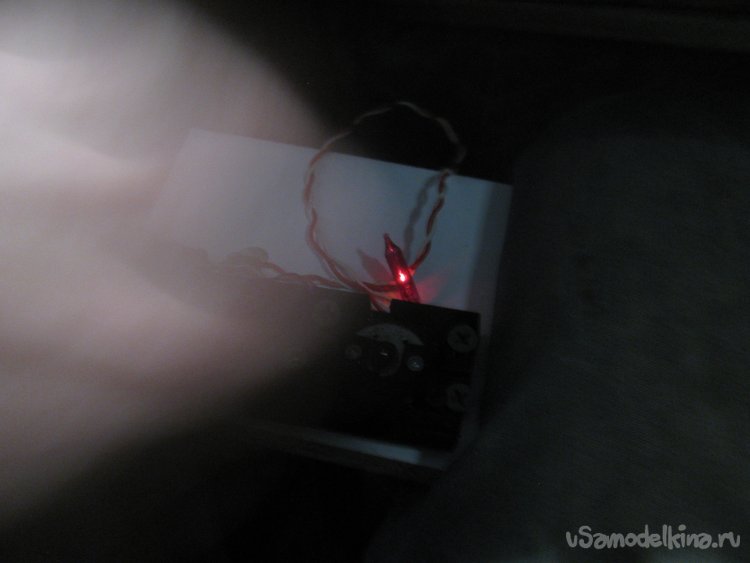

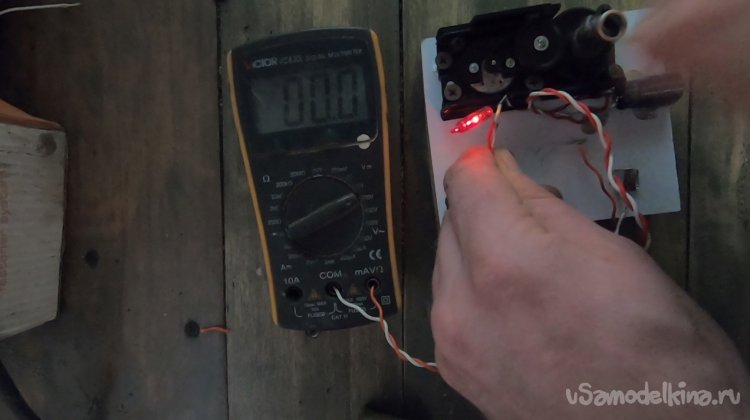

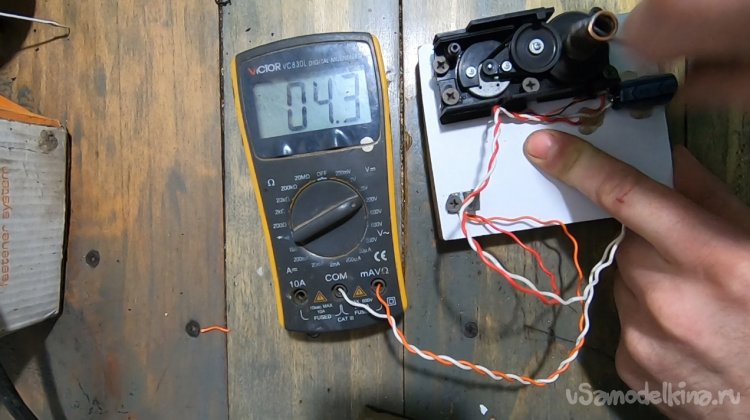

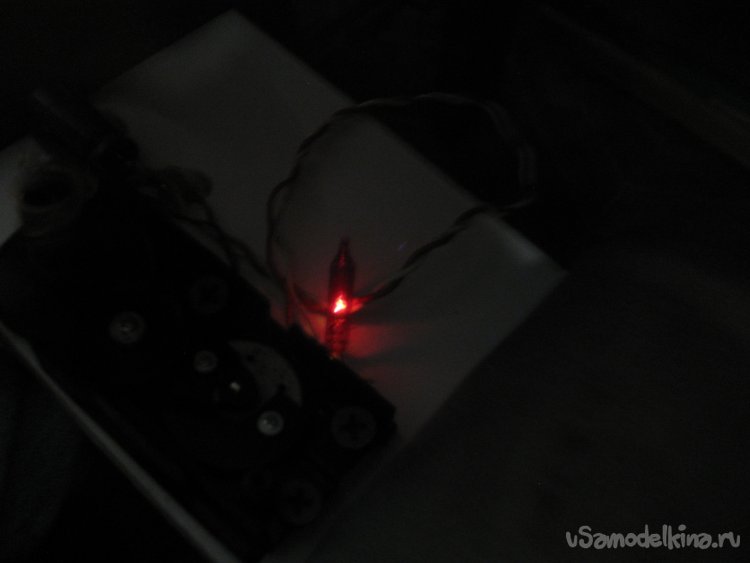

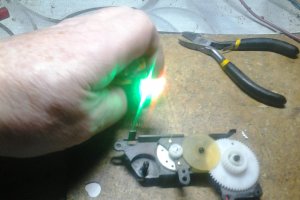

    Все припаяв, фиксируем провода и конденсатор на основе горячим клеем. Можно сделать первые опыты, после раскручивания генератора на конденсаторе должно быть напряжение. Также я запитал от генератора лампочку накаливания от старой гирлянды. Максимум мне удалось безопасно раскрутить генератор до 4.7В.

    Шаг пятый. Опыты с 18650

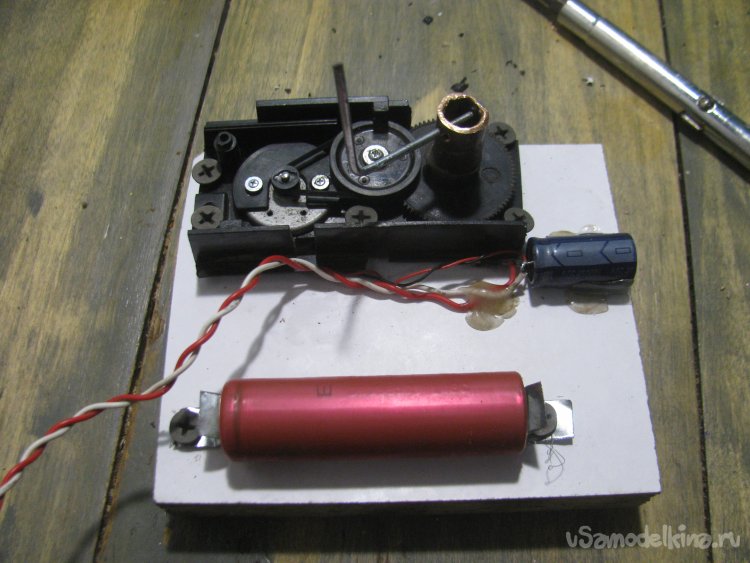

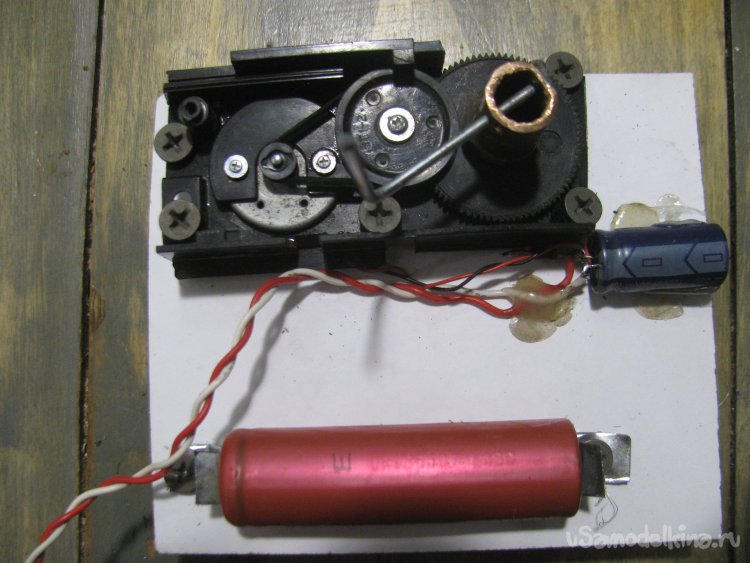

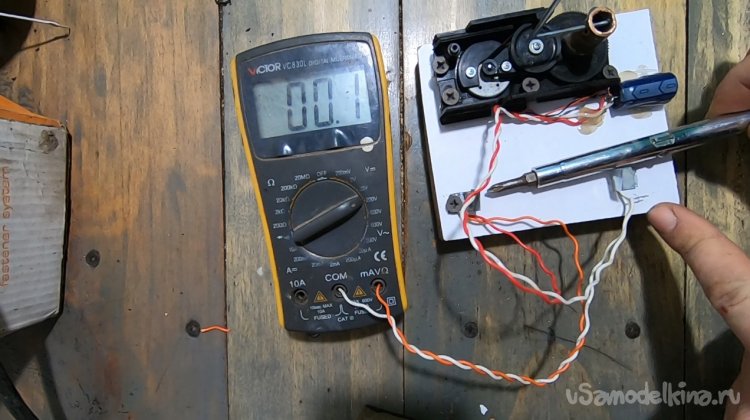

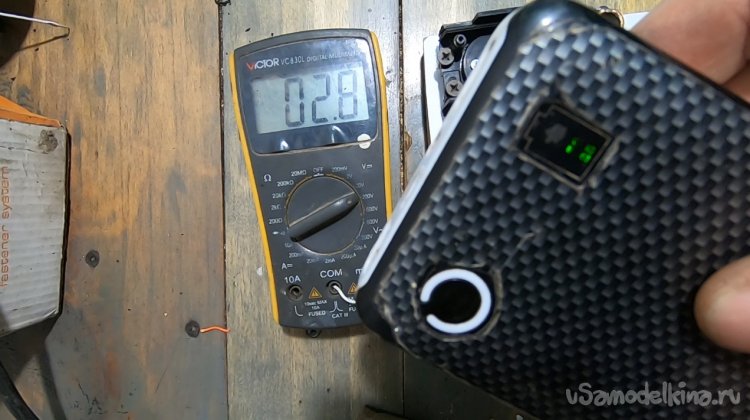

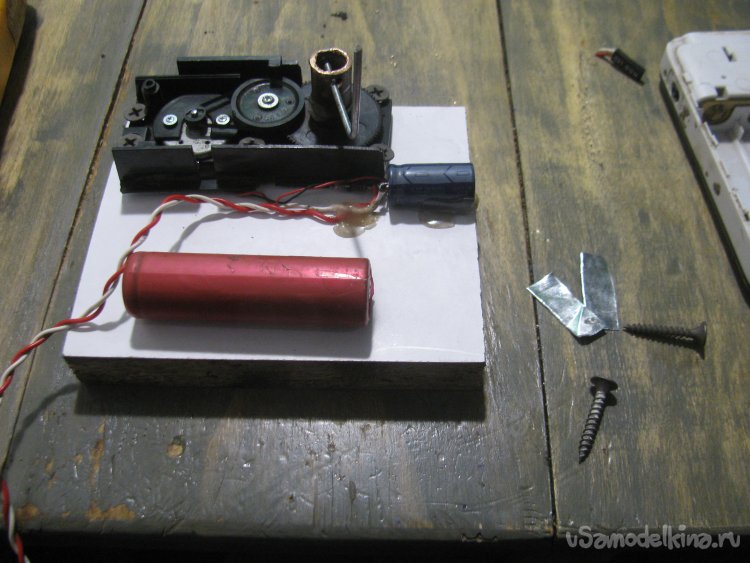

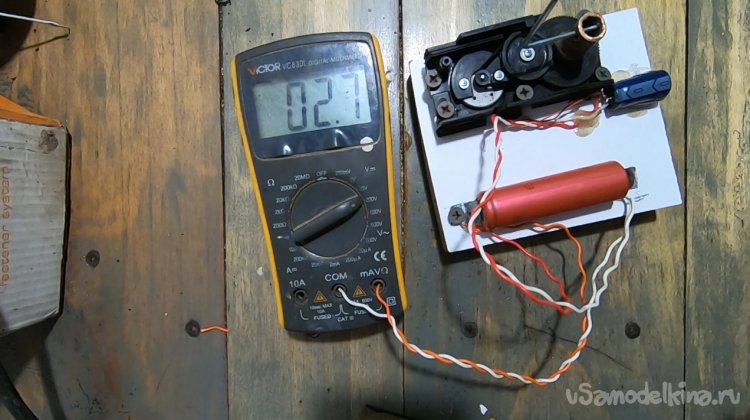

    Цель эксперимента – попробовать зарядить 18650, а потом ее использовать для Power Bank с целью включения фонарика или зарядки каких-то девайсов. Батарея у меня с уже убитой емкостью, за эти минуты кручения я поднял напряжение с 2.7В до 2.9В, но это все равно мало для питания Power Banka.

    Что касается мобильных телефонов, то заряжать тут нужно напрямую именно аккумулятор, через гнездо нужно подавать напряжение в 5В, а его на генераторе нет. Так что тут будут хороши старомодные телефоны, у которых схемная батарея и к ней можно легко получить доступ. Если крутить достаточно долго, на резервный звонок напряжения вполне хватит.

    На этом самоделка готова, удачи и творческих вдохновений, если решите повторить подобное!









    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Как сделать ГЭС для подзарядки аккумуляторов

    Мини-паровой генератор своими руками

    7.8
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.7
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 7.72 из 10 (голосов: 6 / История оценок)

    Добавить комментарий

    13 комментариев
    Korolev
    ino53,
    попробовать разве  питание инвертировать...

    Не так-то просто реализовать.

    dontknow


    ino53
    Цитата: Korolev
    И выводов всего два, и коллектора нет, и обмотки статора коммутируются ...

    и "клякса" внутри сама формирует внешне нерегулируемую последовательность с нужным ей, кляксе, фазовым сдвигом... Не, обороты, конечно, регулируются, амплитудно,  а вот как шаг-два-три отработать? да и просто реверсировать, попробовать разве  питание инвертировать...  scratch Вроде про шаговик говорили...


    Korolev
    ino53,
    Разве? С всего двумя выводами?

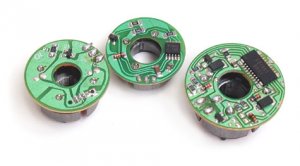

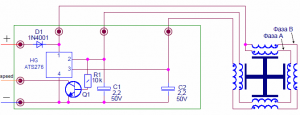

    А как насчёт простенького карлсона из БП компа? И выводов всего два, и коллектора нет, и обмотки статора коммутируются ...  dontknow

    Korolev
    Vasilisk -66,

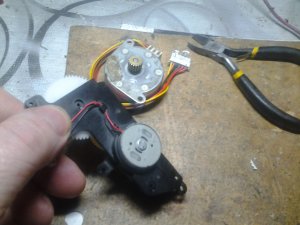

    найди двигатель от сканера, он работает как генератор, даже от очень низких оборотов.

    Ну или шурик покрути!  smile

    ino53
    Цитата: Vasilisk -66
    он там как раз шаговый.

    Разве? С всего двумя выводами? dontknow Вот шаговик рядом, и светит по-другому... В ДВДишке шаговик, вроде, на подаче лазера, а это загрузка-выгрузка (опять вроде pardon

    Vasilisk -66
    ino53, он там как раз шаговый.



    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    Dmitrij Автор

    После ядерной войны мало что уцелело, старый дисковод был найден в одном из гаражей. Найти шаговый мотор было бы конечно хорошо... Но льют кислотные дожди, еды все меньше, а моя защита от радиации отказывает. Ну что ж, залижу раны и продолжу поиски.

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    ino53
    Цитата: Vasilisk -66
    найди двигатель от сканера, он работает как генератор,

    Да любой шаговый двигатель как генератор работает лучше, чем коллекторный...


    Vasilisk -66
    Dmitrij,

    найди двигатель от сканера, он работает как генератор, даже от очень низких оборотов.


    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    гость Геннадий

    А зачем картинка со светящейся лампочкой целых 3 раза подряд?

    Korolev
    Dmitrij,
    вот если б два и суммировать напругу, была бы тема. 4В налегке было бы

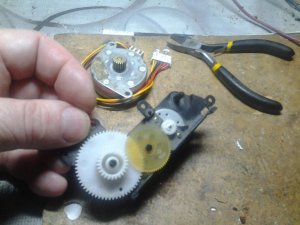

    Не с того конца заходишь. У меня подобная штуковина валяется, только не с оптического привода, а с какого-то принтера, там движок помощнее, так ещё и понижать напругу надо. Слыхал что и движки от привода вращения тарелки микроволновки неплохо с этим справляются, сам правда не испытывал.  yes
