    Как сделать генератор из консервной банки



    Всем привет, решился познакомить вас с моим рукож рукоделием, это простой генератор из консервной банки. Ротор тут выполнен из магнитов, которые можно достать из динамиков, ну а сверху намотан провод от очень старого трансформатора.

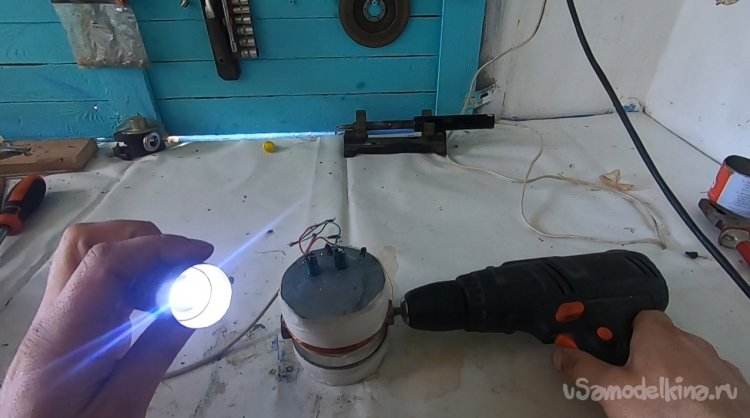

    В холостом режиме генератор выдает 8В, а тока хватает, чтобы ярко зажечь фонарь на 5В, а также лампочку накаливания от гирлянды. Само собой, это на небольших оборотах, которые дает шуруповерт. Если раскрутить ротор сильнее, думаю, телефон будет зарядить возможно.
    Пробовал приспособить генератор для ветряка, но собранный на скорую пропеллер оказался слабоват, нужно как минимум вдвое больше. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты:

    Список материалов:
    - медный провод (у меня две катушки по 350 витков);
    - консервная банка;
    - шпилька;
    - два подшипника;
    - магниты от динамиков;
    - лист жести;
    - два диода и конденсаторы (не обязательно).

    Список инструментов:
    - паяльник и кислота;
    - ножницы;
    - горячий клей (или другой).

    Процесс изготовления генератора:

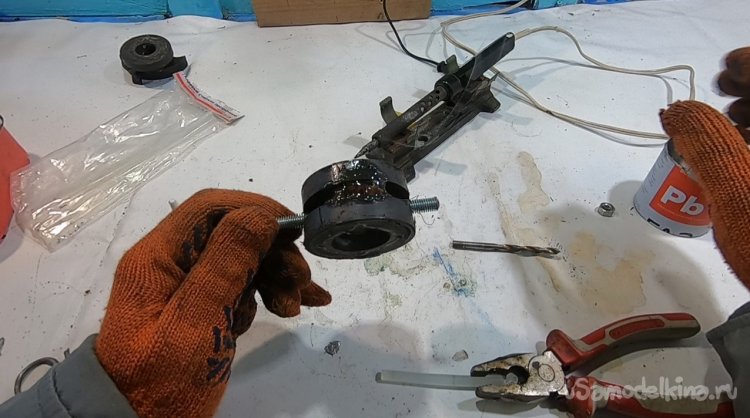

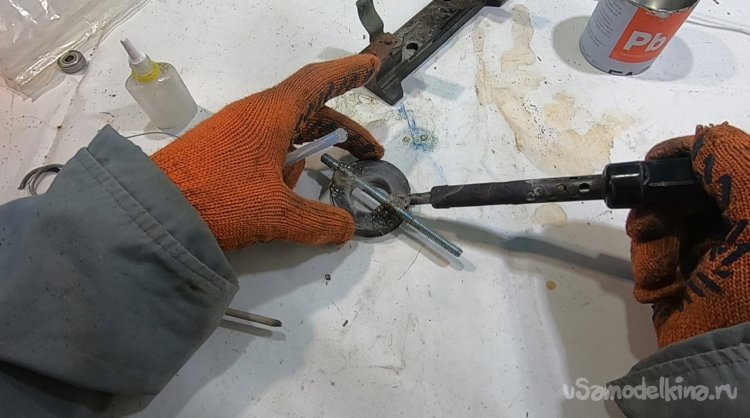

    Шаг первый. Собираем ротор

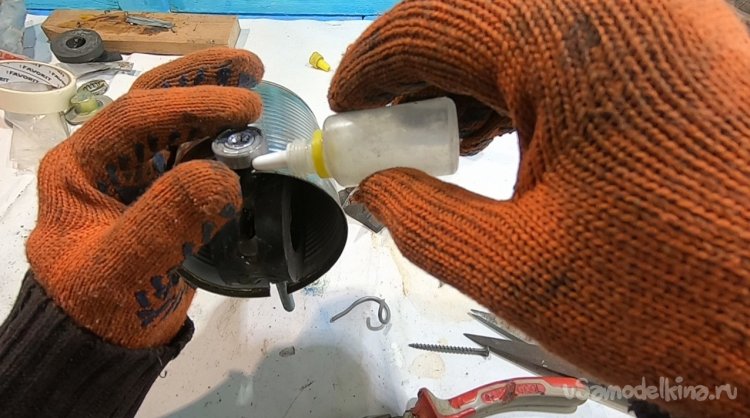

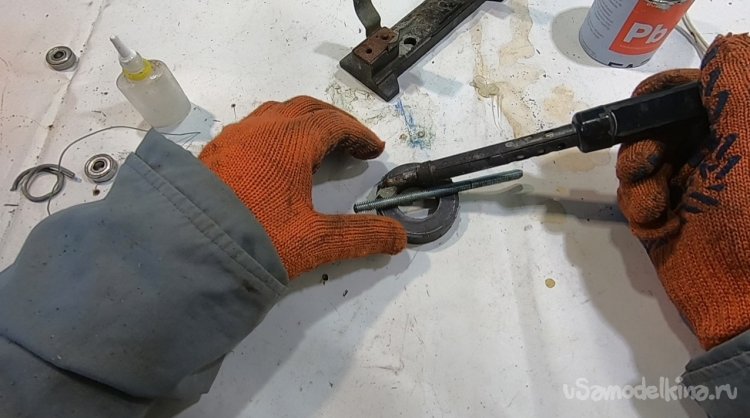

    В качестве оси использовал резьбовую шпильку, все собирал на горячем клею, так как все делалось быстро просто для опыта. Можно все это дело залить столярным клеем с опилками или эпоксидной смолой.

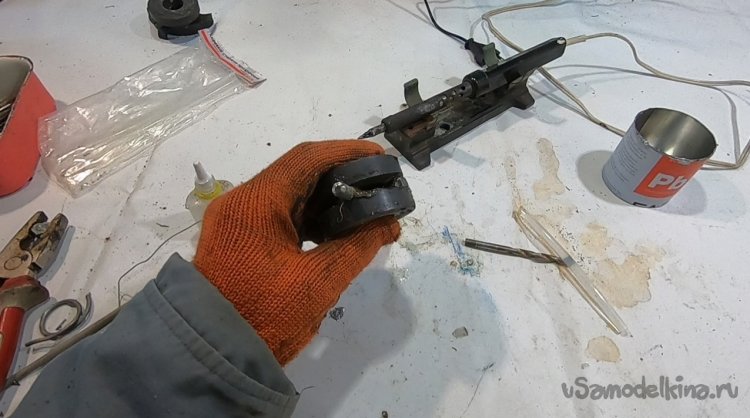

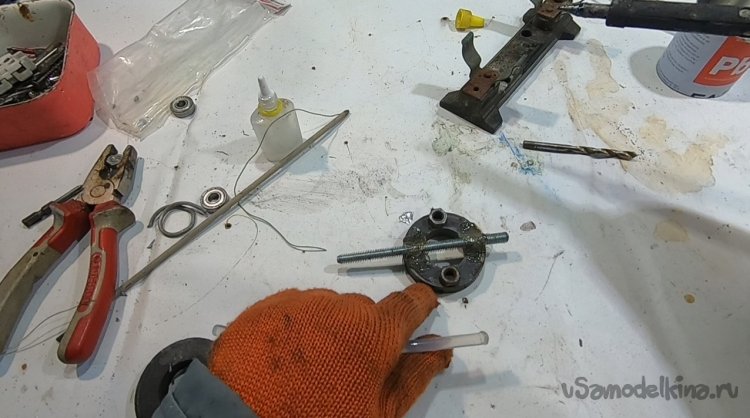

    Отцентрировал на глаз и припаял горячим клеем шпильку. Далее установил две гайки, выставил второй магнит на глаз, так как там был небольшой зазор, и окончательно склеил. Держит отлично, дополнительных укреплений не понадобилось, для более высоких оборотов можно обмотать веревкой или проволокой.

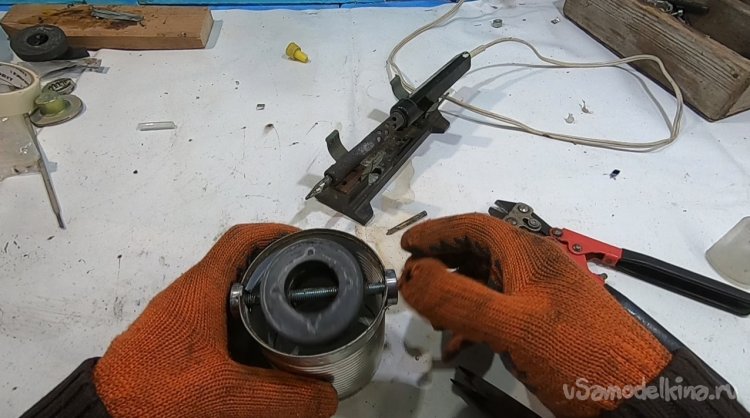

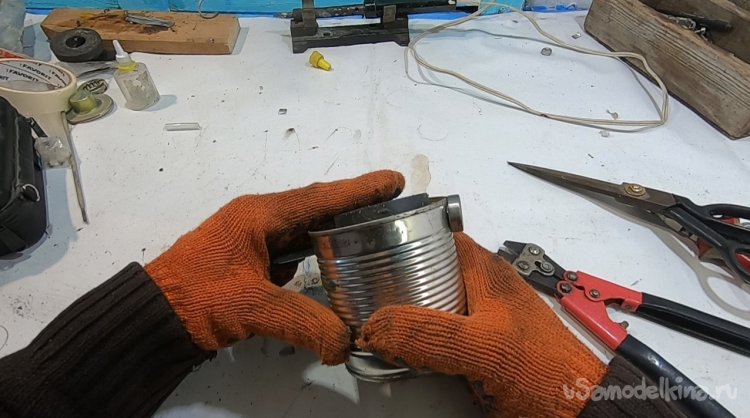

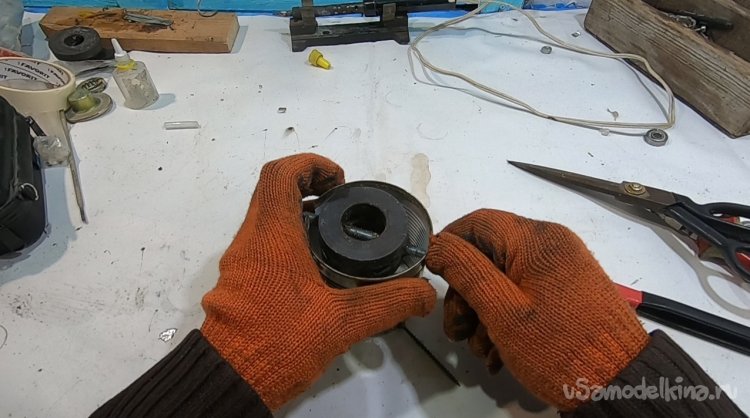

    Шаг второй. Установка ротора

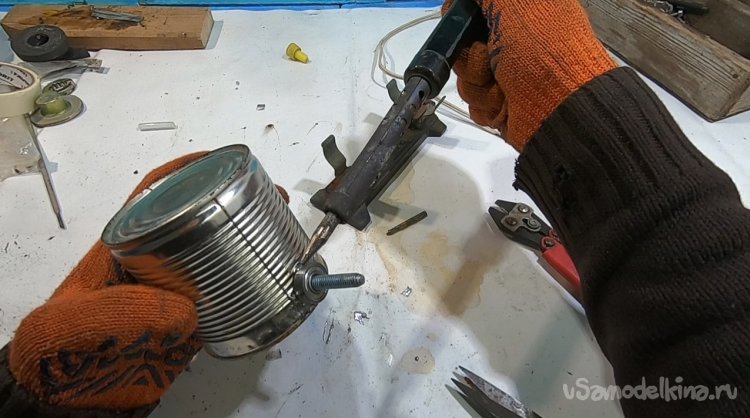

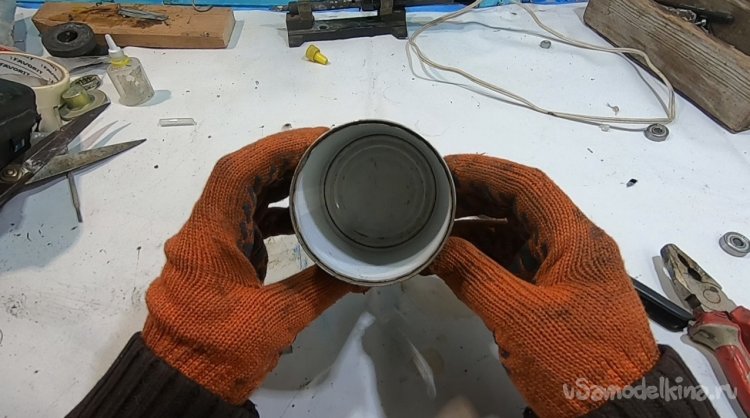

    Припаиваем подшипники к корпусу, в нашем случае это консервная банка. Сталь проводит магнитное поле, это нам и нужно, но, возможно, она тонковата и «фокусируются» не все магнитные силовые линии. Ось к подшипникам я также припаял, так она немного меньшего диаметра.
    Немного вибрирует, банка сгибается и компенсирует кривизну.

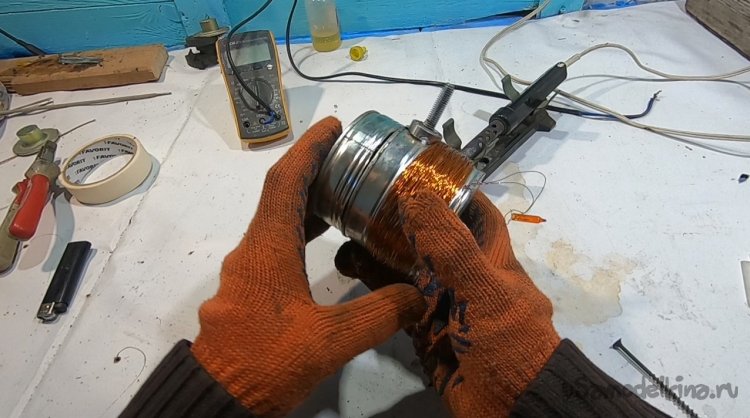

    Шаг третий. Намотка провода
    Основная катушка, которую я намотал первой, состоит из более толстого провода, но толщина не особо важна. Эта катушка выделяет достаточно тока для питания лампочки накаливания и светодиода мощного фонаря.
    Чтобы усилить генератор, я намотал еще одну такую катушку, она тоже на 350 витков, но из более тонкого провода.

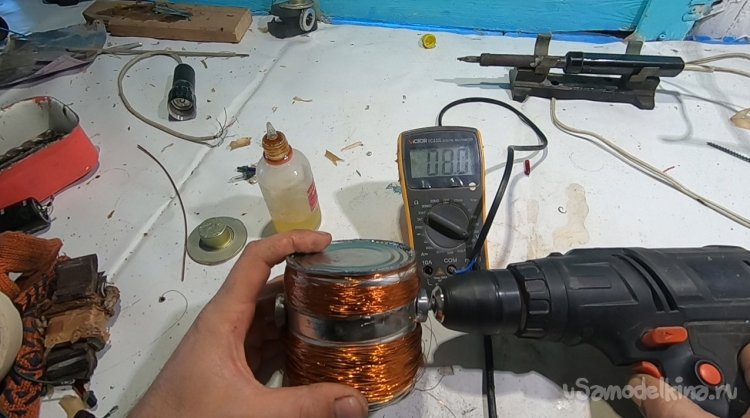

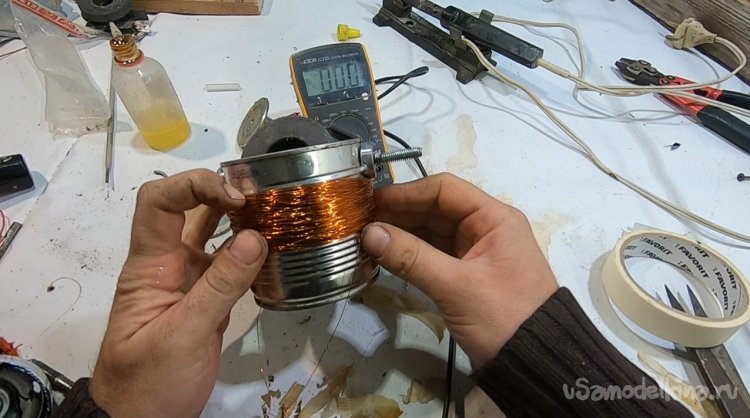

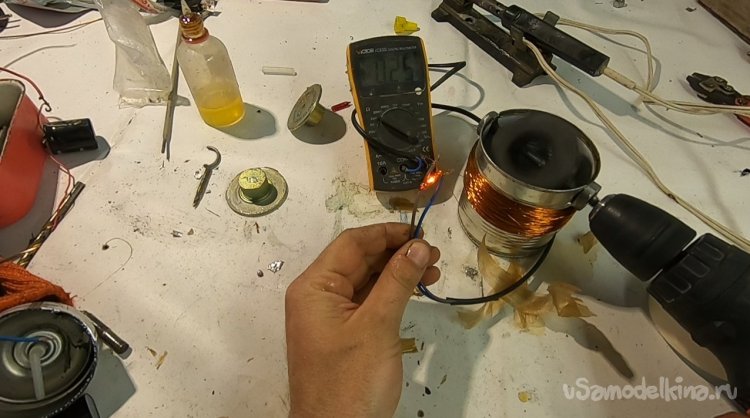

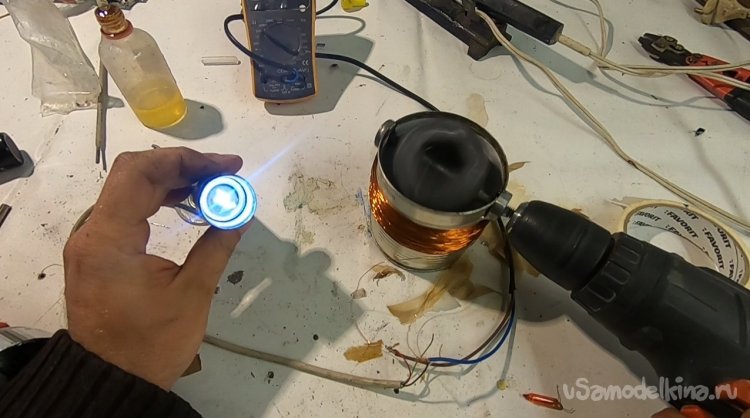

    Шаг четвертый. Первичные испытания

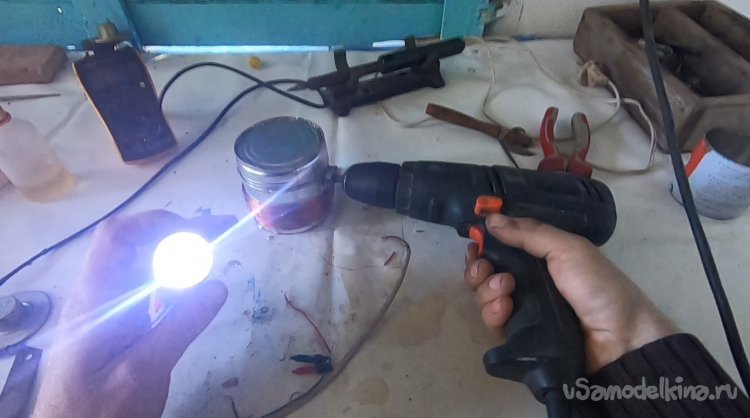

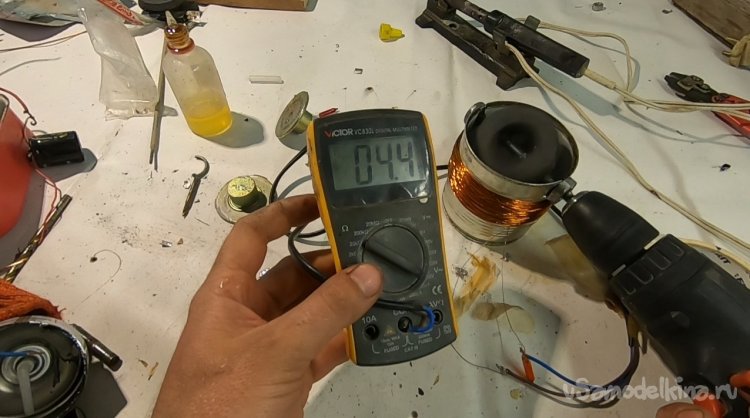

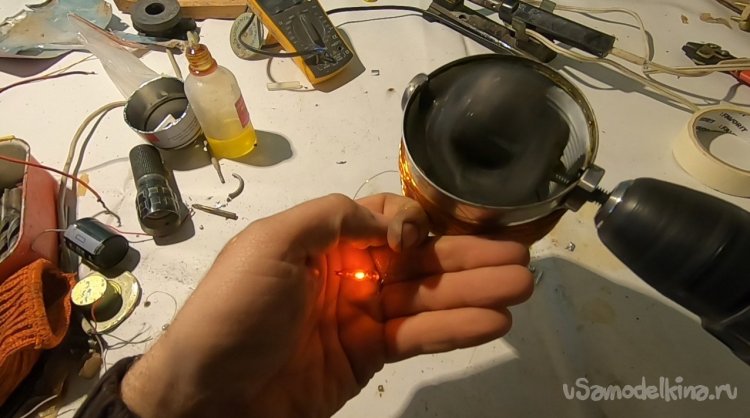

    Опыты показали, что генератор вырабатывает около 4В, а тока хватает на маленькую лампочку накаливания. И все это на небольших оборотах, которые выдает шуруповерт.

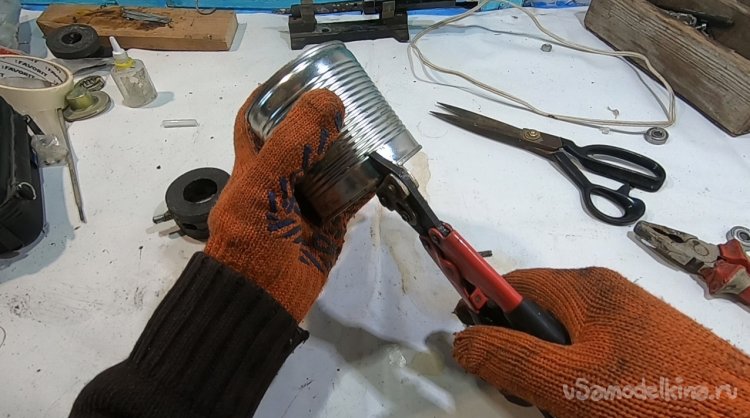

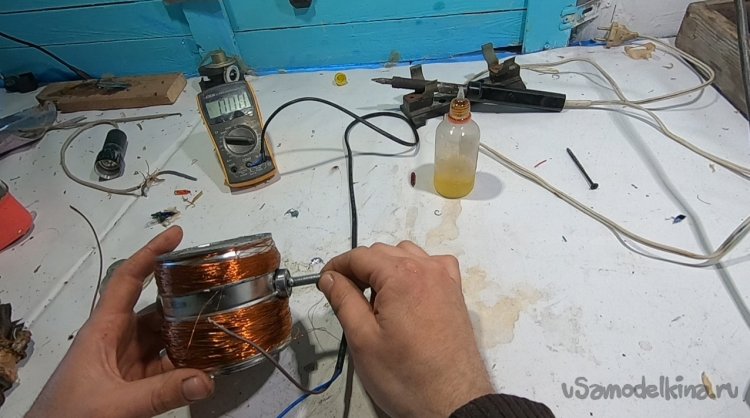

    Шаг пятый. Дальнейшая сборка корпуса и вторая катушка

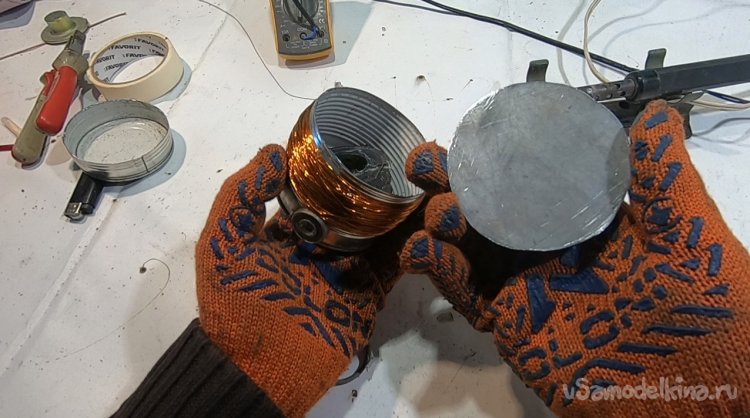

    Закрыл дно листовой сталью, а отрезанное дно припаял как верхнюю крышку. Намотал вторую катушку, она тоже на 350 витков, но из более тонкого провода.
    Сложить напряжения вышло, оно составило 8В, но вот с током все не так однозначно, это 8В не раскаляют лампочку, также ее не сильно раскаляет параллельное напряжение. Оказалось, что подружить два независимых генератора не так то и просто.







    Шаг шестой. Стабилизация

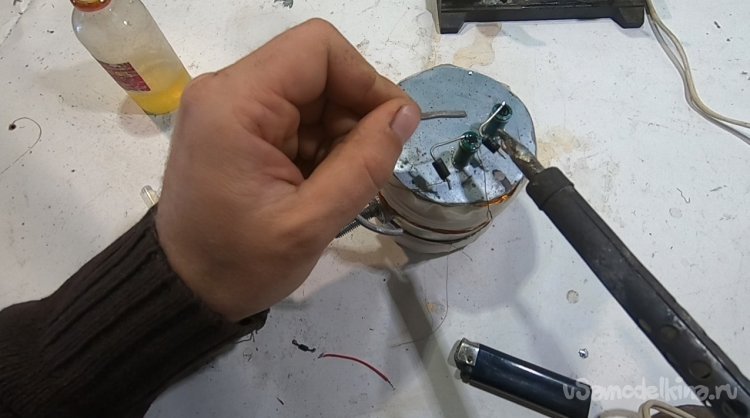

    В качестве некоторой стабилизации поставил два конденсатора, каждый через диод заряжается от своего генератора. А вот напряжение я с них беру уже в виде последовательного соединения.
    Светик уже горит более стабильно и более ярко. Быть может, кто подскажет, как еще можно подружить два таких генератор переменного тока?

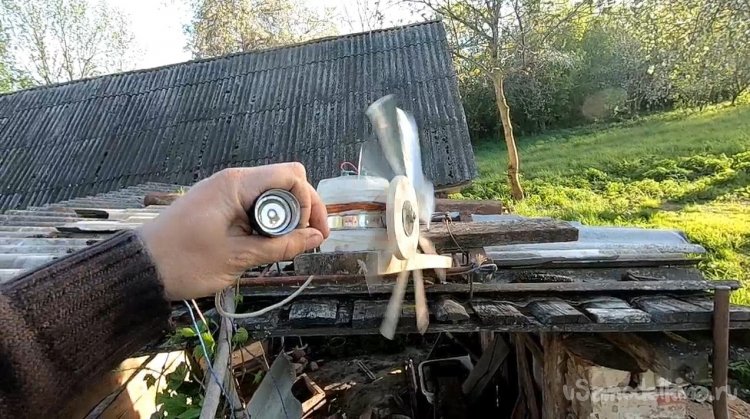

    Приспособил небольшую крыльчатку, ее размер оказался маловат, надо бы вдвое больше, но это в другой раз. Тем не менее, при умеренном ветре даже с такой крыльчаткой генератор начинает работать.
    Вот такие опыты, надеюсь, мои эксперименты вам понравились.

    [media=media=https://youtu.be/eQ6EyVjr-iM]
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Генератор

    Мини-паровой генератор своими руками

    Мини-генератор для мотокосы

    8
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.33 из 10 (голосов: 2 / История оценок)

    Добавить комментарий

    22 комментария
    gadkiyy-gnom
    Цитата: Vasilisk -66
    Вы что в правда в лесу живёте? а как же магазины? продукты там одежда разная?


    Ага все с вертолета сбрасывают

    Dmitrij Автор
    Цитата: Vasilisk -66
    генератор который в движение будут приводить качающиеся на ветру деревья.


    такую модель собирал недавно, думалось оно будет вибрировать на ветру с определенной частотой. Оно и вибрирует, но слишком слабо. Можно было бы прицепить магнит, катушку...

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Dmitrij Автор
    Vasilisk -66,


    только электричество, вода своя из скважины

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Vasilisk -66
    Dmitrij, тогда надо придумать генератор который в движение будут приводить качающиеся на ветру деревья. а электричество то есть? водопровод? газ? или совсем всё заброшено?



    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    Dmitrij Автор
    Цитата: Vasilisk -66
    Dmitrij, Вы что в правда в лесу живёте? а как же магазины? продукты там одежда разная?




    ездим в город скупляемся временами... продукты в основном все свои. Не совсем лес, просто деревня заброшенная, лес вокруг

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Vasilisk -66
    Dmitrij, Вы что в правда в лесу живёте? а как же магазины? продукты там одежда разная?



    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    ino53
    Цитата: Dmitrij
    ну я знаю фонарик ананиста, а жучок не знаю, покажите, попроб

    Гыыыы....  Валерка, ты тута?....

    Pronin
    Цитата: Dmitrij

    они своих не трогают  smoke

    Ага, оне их берут в заложники.  nea И в подвал


    Dmitrij Автор
    Цитата: Pronin

    Дима, никуда не ходи. В Сумах оказалось много бандеровцев.

    они своих не трогают  smoke

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Pronin

    Дима, никуда не ходи. В Сумах оказалось много бандеровцев. Счас закончат с Азов-Мариуполь, пойдут дальше. Начнется беготня. В Инете один описывал как он частном доме (на окраине Мариуполя) выживал в подвале.А в соседнем дворе и через улицу правосеки обстреливали из орудий улицы входа в город.

    Dmitrij Автор
    Цитата: Vasilisk -66
    попробуй сходить в сервисный центр


    да вот выхожу на улицу, в одну сторону десятки километров лес, в другую... та и вообще по радиусу  laugh1

    та можно в инете заказать, но надо определиться какие самые энергоэффективные и с ресурсом

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Vasilisk -66
    Dmitrij, попробуй сходить в сервисный центр где принтеры и оргтехнику ремонтируют. там много чего выбрасывают. попросишь отдадут.



    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    pitiunt
    Цитата: Dmitrij
    советский в далеком детстве такой тоже был, но я им пользоваться не мог, 10 нажатий и руки отпадают


    У меня тоже был, фонарик назывался "Жучок"  Им можно было не хило так накачаться, я советские пятаки гнул в пальцах на спор.
    Но там стояла лампа накаливания, а у них КПД не более пяти процентов, сейчас у меня есть пара фонариков с ручным приводом, но не пользуюсь, хотя они работают. Один правда похуже светит чем другой, или там светодиоды похуже, или аккумулятор подзаряжаемый больше ток зарядки берёт чем другой.



    Dmitrij Автор

    да, советский в далеком детстве такой тоже был, но я им пользоваться не мог, 10 нажатий и руки отпадают  laugh1

    Шаговиками пока не обзавелся, но все будет в будущем

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Vasilisk -66
    Dmitrij, не его переделать, а новый генератор по этому же принципу. то есть больше в три раза. примерно получится. но это смотря какого размера у тебя магнит.



    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    Vasilisk -66
    Dmitrij, точно он . это китайский из фикспрайса. а вот Pronin советский или пост советский "выложил" у меня такие же есть. вот по этому принципу надо сделать нормальный. постаппоколистический. а еще на шаговике из сканера можно. он компактный и там уже редуктор имеется. с передаточным числом примерно 1:25.
    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.

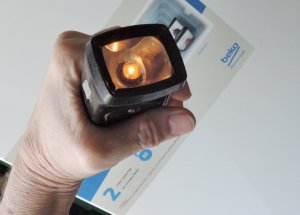

    Pronin

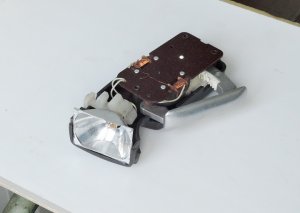

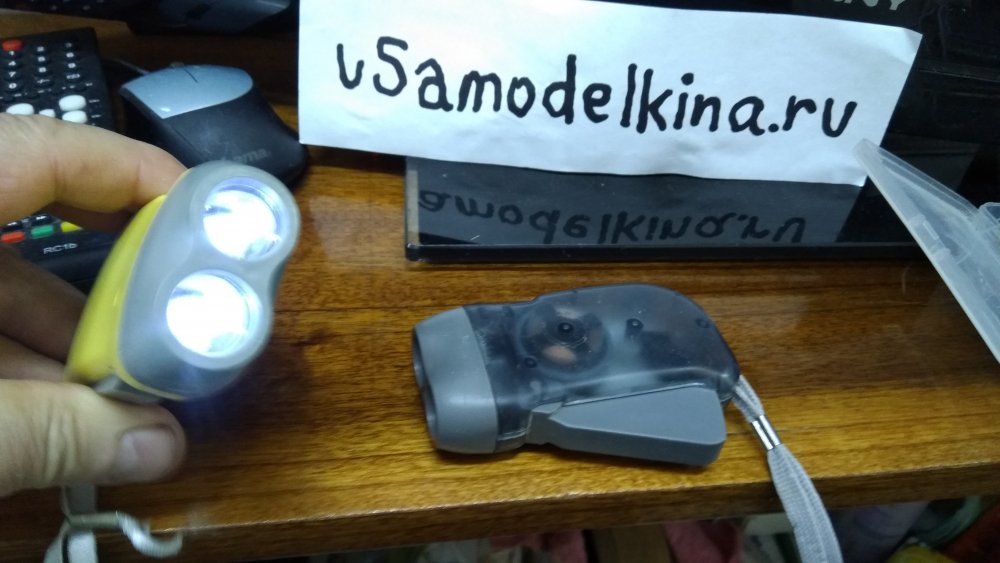

    Дима, этто наверно такой
