    Мини-паровой генератор своими руками


    Всем привет, в этот раз мы рассмотрим, как собрать мини-паровой генератор. Если выбрать подходящий мотор-генератор и как следует раскалить котел, можно вполне заряжать телефон и не только. Ну а эта самоделка способна питать светодиоды, так как моторчик был выбран не совсем подходящий и на выходе всего 2.5В. Тем не менее, модель получилась довольно демонстративная, а в сборке простая.
    Обо всем по порядку!

    Материалы и инструменты:

    Список материалов:
    - моторчик (для генератора);
    - пустой баллон из под газа (или другой);
    - болт и гайка для заливной горловины;
    - ампула от ручки (металлическая);
    - немного жести;
    - проволока для ножек.

    Список инструментов:
    - паяльник и паяльная кислота;
    - дрель;
    - болгарка или ножовка.

    Процесс изготовления:

    Шаг первый. Подготовка баллона

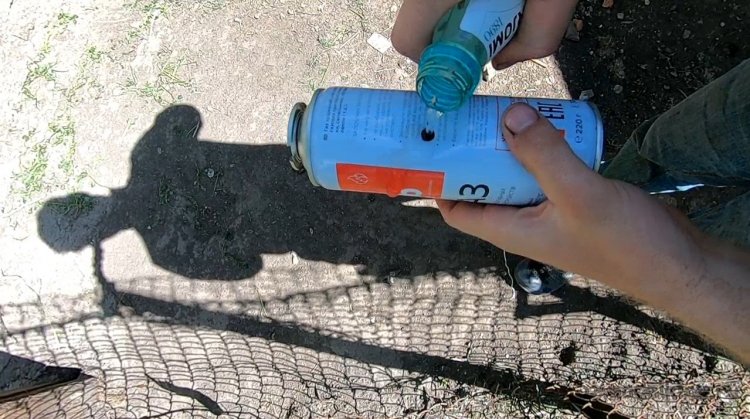

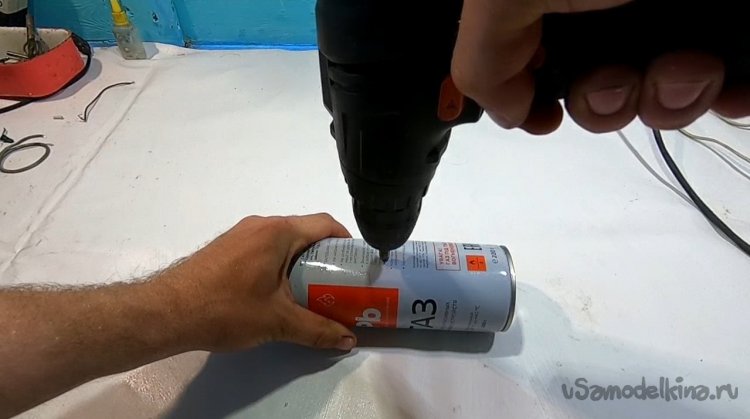

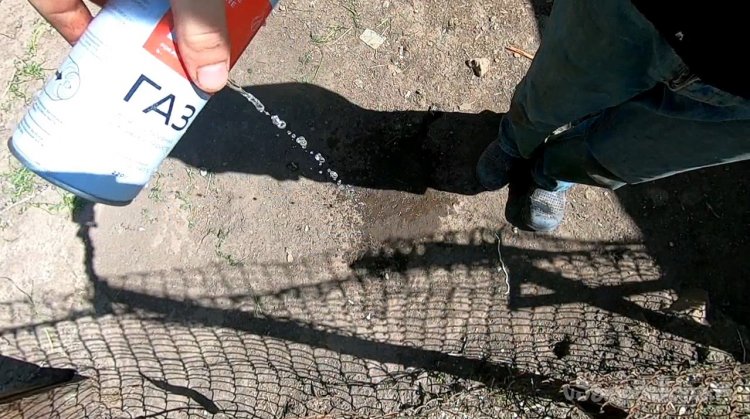

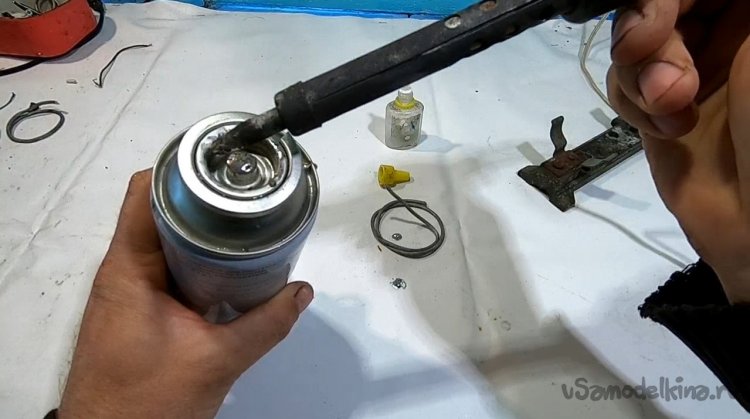

    Баллончик я использовал из под газа, работать с ним лучше вдали от открытого источника огня. Сверлим отверстие на небольших оборотах, вырываем плоскогубцами сосок, а потом промываем баллон водой. Вот и все, теперь работать с баллончиком вполне безопасно.




    Шаг второй. Заливная горловина

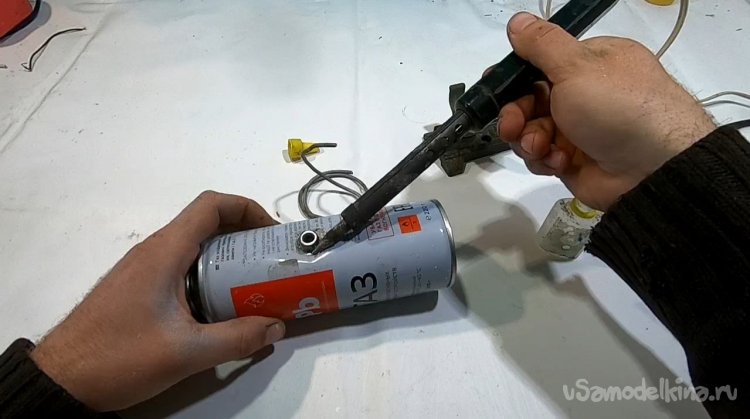

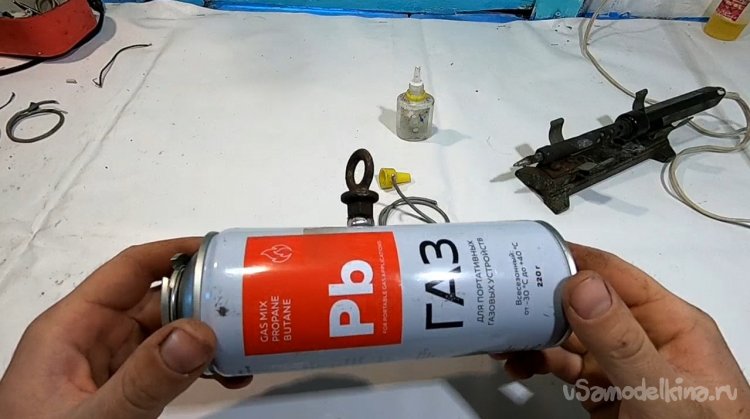

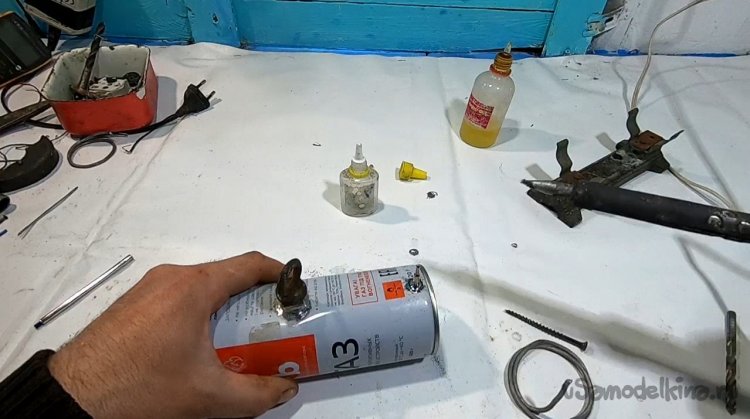

    Берем и припаиваем гайку напротив отверстия. Далее сюда можно будет завернуть болт в качестве пробки. Вот и все, получили отверстие, куда будем заливать воду.



    Шаг третий. Сопло

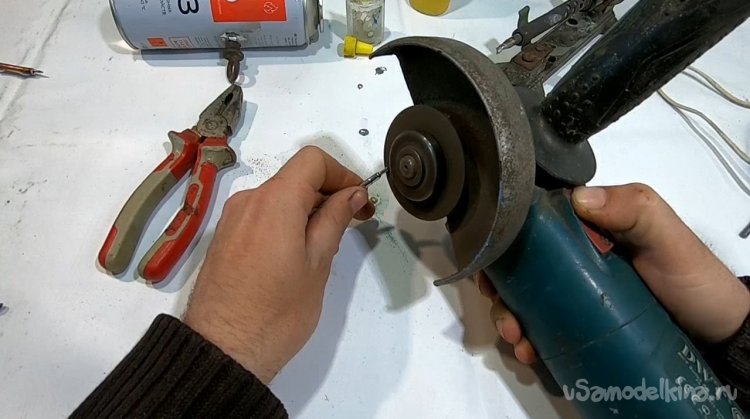

    В качестве сопла отлично подойдет металлическая ампула от ручки, на конце она сужается. Отрезаем нужную часть, прочищаем и припаиваем к котлу. Сопло сделано из латуни, паяется легко, а диаметр вполне подходящий.



    Шаг четвертый. Крепление мотора

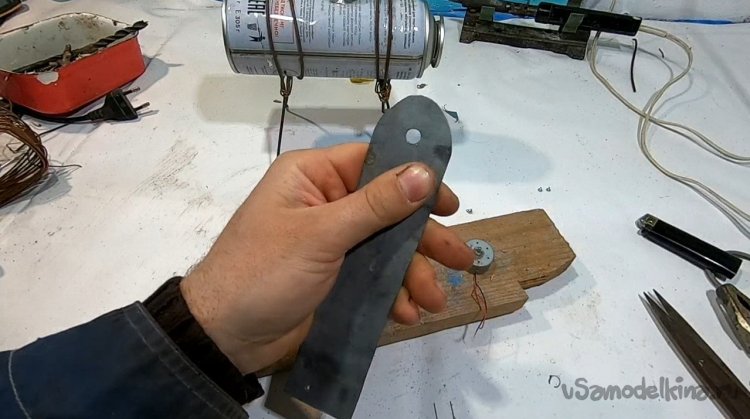

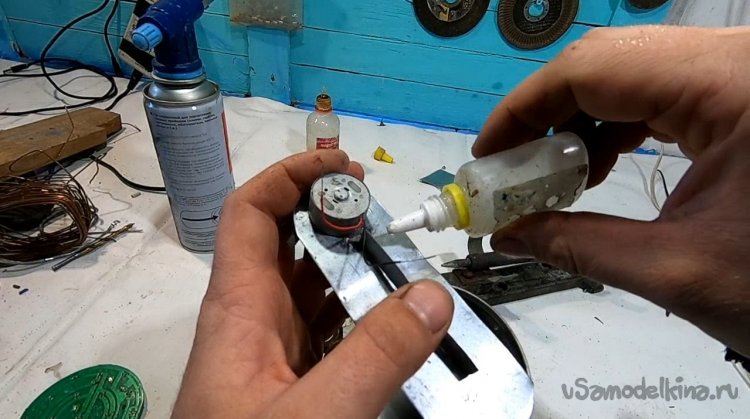

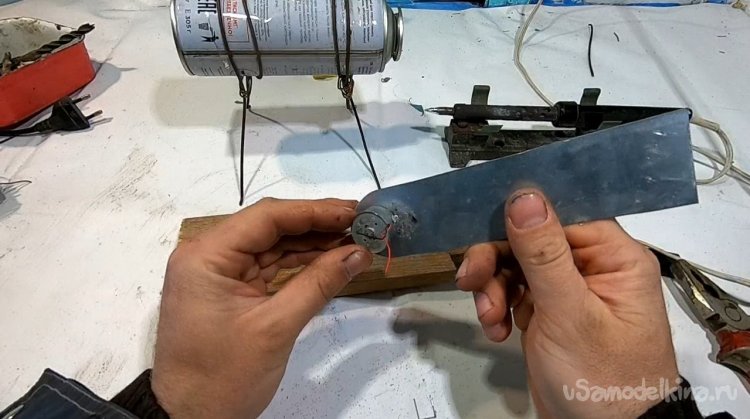

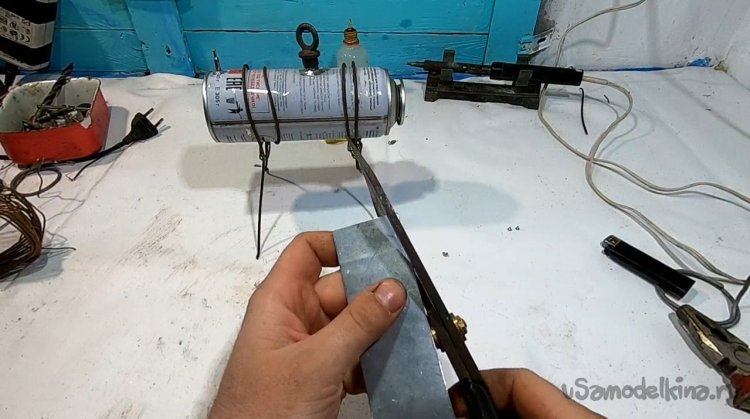

    Вырезаем из оцинковки пластину и сверлим отверстие. Теперь осталось быстро припаять моторчик, стараясь не перегревать корпус.




    Шаг пятый. Крыльчатка

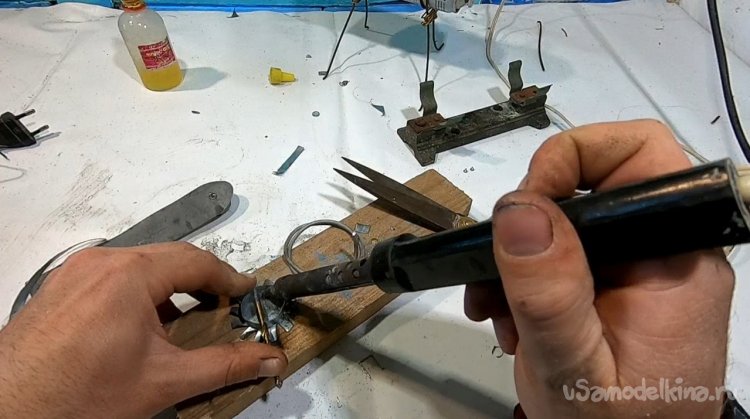

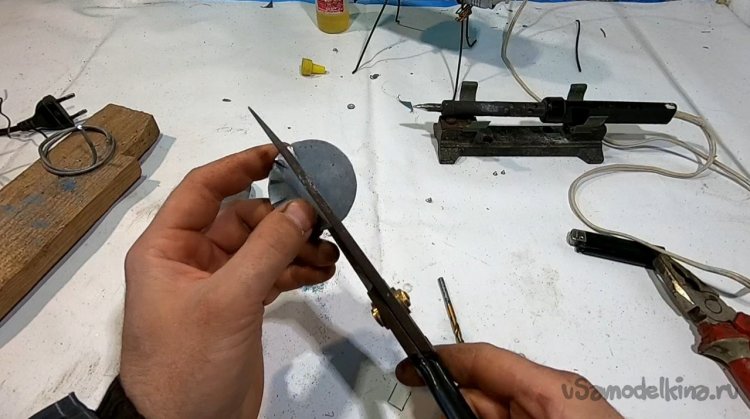

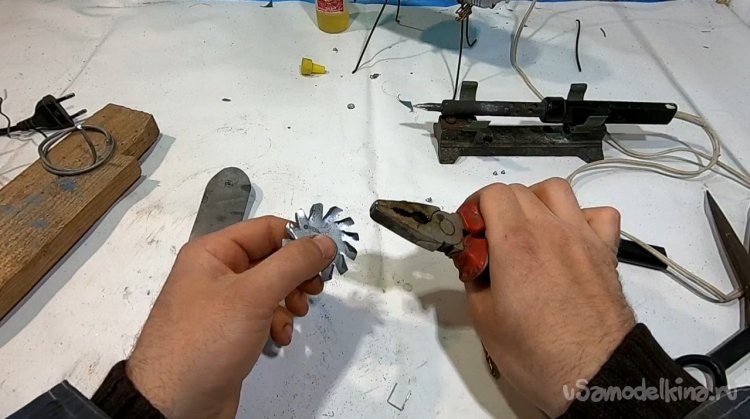

    Делаем крыльчатку, вырезаем из жести круг, тут понадобится циркуль. Далее вырезаем и загибаем лопасти. Внутрь впаял кольцо и снова загнул лопасти, чтобы крыльчатка лучше «ловила исходящий пар».
    В завершении припаиваем крыльчатку на вал мотора, в процессе центрируем.

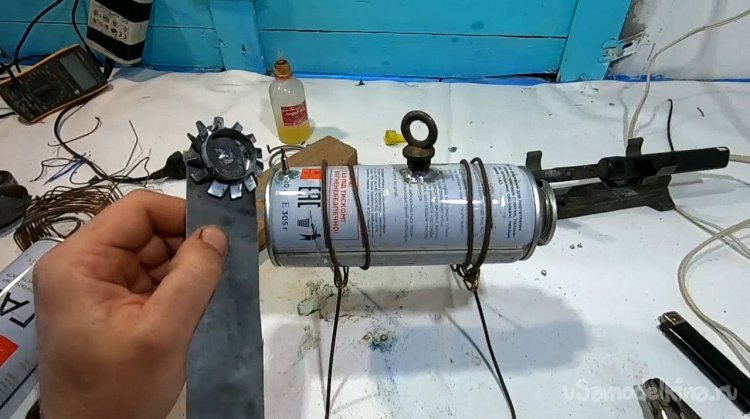

    Мотор с установленной крыльчаткой теперь можно установить на баллончик, сопло должно «дуть» на крыльчатку.

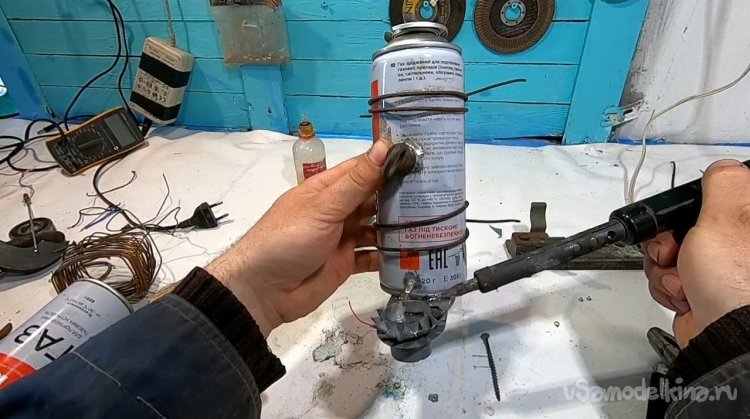

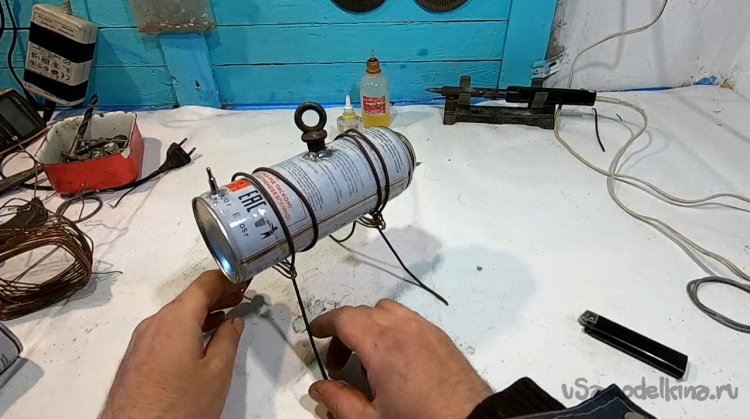

    Шаг шестой. Ножки

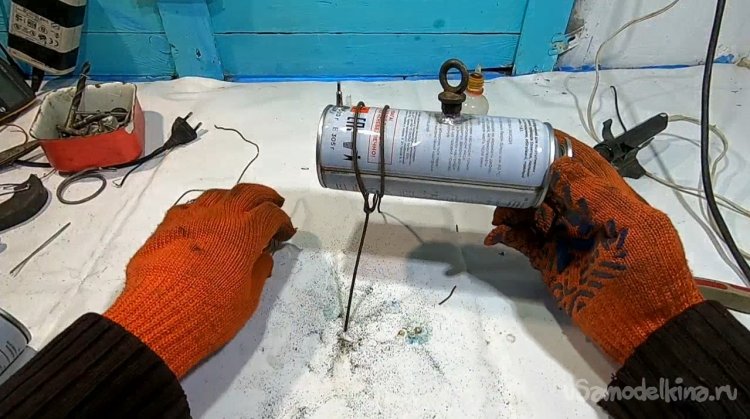

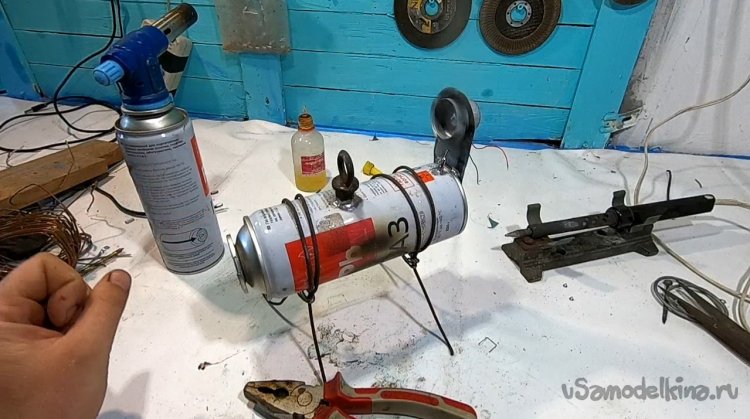

    Если котел планируется греть не дровами, делаем ножки из проволоки. Потом, когда использовал самоделку на дровах, ножки были быстро сняты.


    Шаг седьмой. Первые испытания и доработка

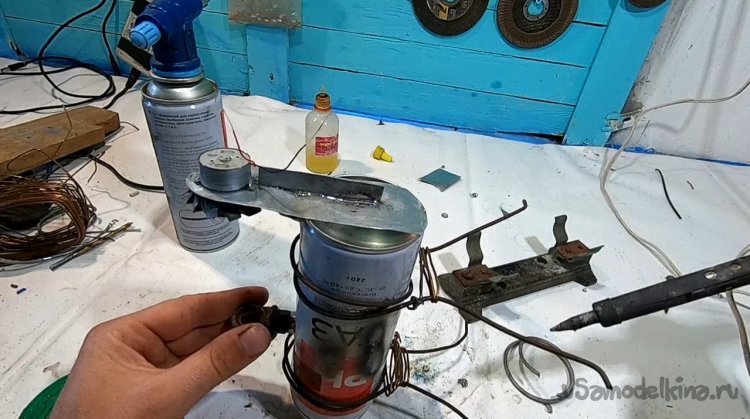

    Раскалил котел газовой горелкой, турбинка начала резво крутиться. Но тут была проблема, мотор начало сильно кидать, начала вибрировать пластина. Для решения задачи припаял сзади ребро жесткости, теперь все прочно.


    Шаг восьмой. Испытания

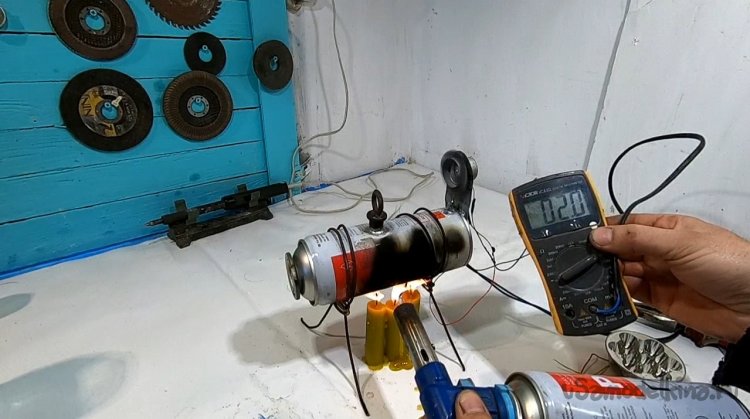

    Испытания начал со свечек, находил видео, где такая самоделка работает всего на двух свечах. Но мне не хватило даже 4 свечей, чтобы крыльчатка стала крутиться. Вода кипела, но нужный напор пара получалось получить только при подпитке горелкой. Ну что ж, пор раскочегарить котел как следует!

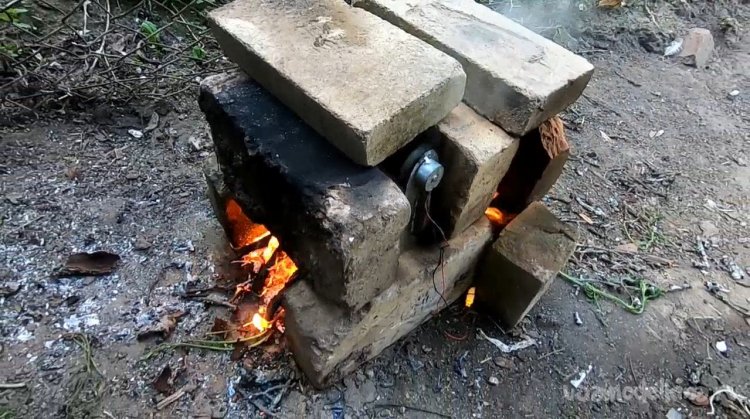

    Сконструировал мини-печь из кирпича, разжег дрова, турбинка крутится резво. Даже раздувая огонь воздуходувкой, ничего страшного не случилось, на котле даже не выровняло давлением вмятины. Так что раскалять его можно значительно сильнее, не боясь, что он взорвется. А конкретно такую небольшую печь можно топить и не бояться, что котел взорвется, для этого физически не хватит температуры.
    Ну что ж, генератор легко питает светодиод, а вот светик на 5В от фонаря не тянет, низкое напряжение. Вот такие испытания, надеюсь, вам мои опыты понравились!


    Буду благодарен за подписку на мой канал.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Микро-генератор из дисковода

    Как сделать генератор из консервной банки

    10
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 10 из 10 (голосов: 1 / История оценок)

    Добавить комментарий

    7 комментариев
    Dmitrij Автор
    Цитата: Korolev
    А поиграться с наклоном сопла относительно лопастей не пробовал?


    та пробовал, я его разгонял так, что приходилось отходить прятаться, мотор вместе с банкой начинал вибрировать... и взлетать  laugh1

    Но как Михай говорит, надо более вольтовый моторчик просто. И крыльчаку увеличить для увеличения крутящего момента

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Pronin

    Электродвигатель надоть на 12в. И он тебе 9-10в выдаст в качестве генератора

    Korolev

    Ну что ж, генератор легко питает светодиод, а вот светик на 5В от фонаря не тянет, низкое напряжение

    А поиграться с наклоном сопла относительно лопастей не пробовал?

    Dmitrij Автор

    Еще один чудик, а турбина то как стартонула! Даже паровой мотор подделывают...

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev
    Dmitrij,
    Хотя мож у него свечки волшебные

    А ты знаешь, это ведь практически модель АЭС, только там свечки поядрёней будут!  scratch

    Dmitrij Автор

    Вот этот брехун с двумя свечками, большим зазором между соплом и таким себе винтом. Хотя мож у него свечки волшебные  laugh1

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Fikus

    Нет слов...
