Привет всем Самоделкиным! Наверняка начинающие радиолюбители сталкивались с тем, что на практике тяжело отличить стабилитрон от диода. Особенно людям у которых проблема со зрением. А так же определить номинал стабилитрона или напряжение питания светодиода. И с такой же проблемой столкнулся я сам. Ведь покупать тестер, которым приходиться пользоваться редко, не выгодно. И мне пришла идея сделать тестер своими руками из того, что у меня было. Нашел схему в интернете и сделал приставку к мультиметру.
Собирал вот по этой схеме:
Для его создания нам понадобятся следующие радиодетали:
1). Дроссель сетевого фильтра со старого тв или блока питания.
2). Биполярный транзистор npn или pnp структуры, средней мощности.
3). Резистор на 1 кОм, резистор на 4,7 кОм.
4). Ультрабыстрый диод UF4007 или FR107.
5). Электролитический конденсатор 50 вольт, 1 мф.
6). Литий-ионная батарея 3,7 вольт. (хотя и от 1,5 вольтовой пальчиковой батарейки работает ни чем не хуже).
7). Две крышки от баночек из под аскорбиновой кислоты.

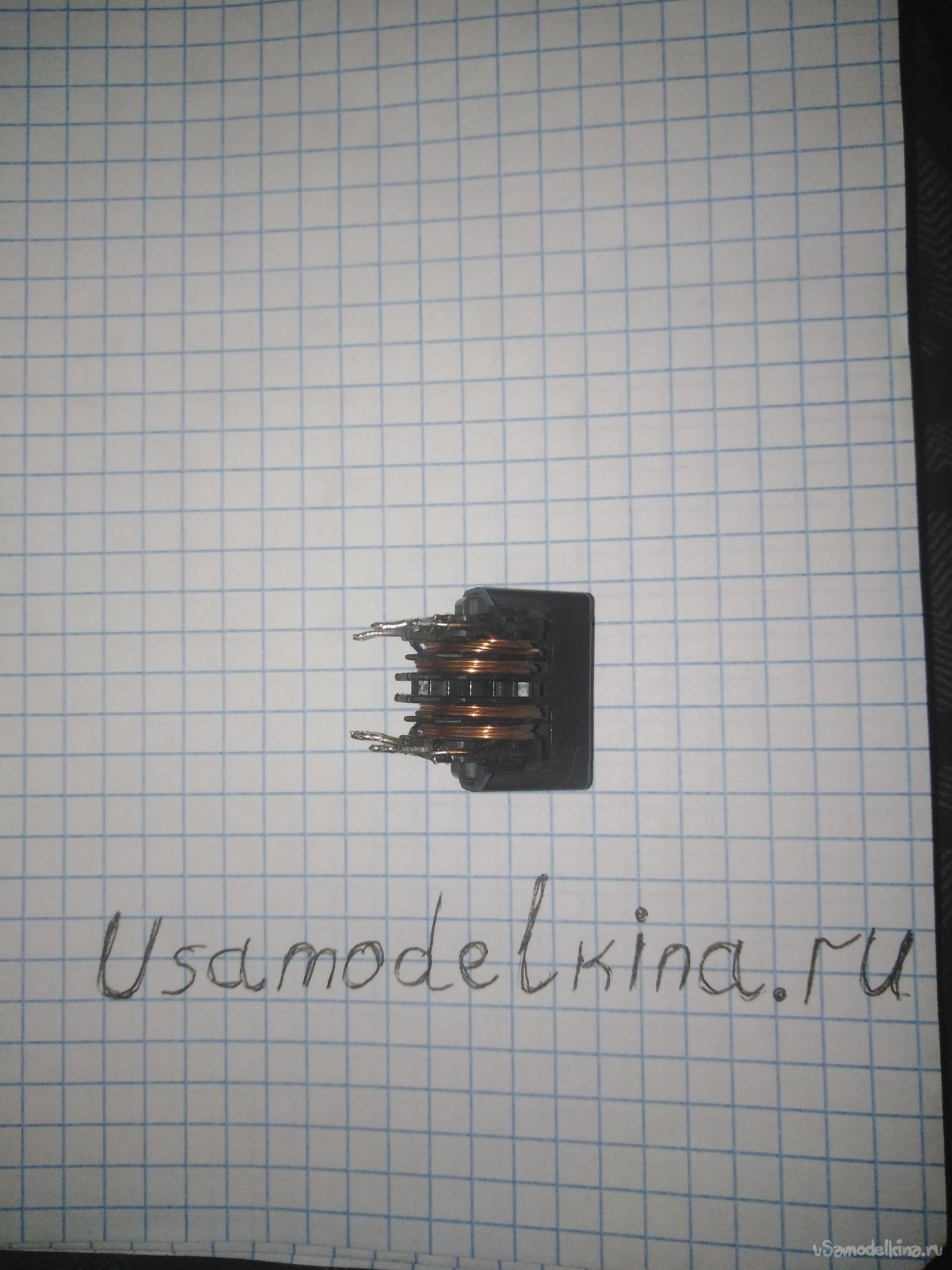

Дроссель можно намотать и на ферритовом кольце двойным проводом, сечением 0,3 мм и примерно по 20 витков с отводом от середины, но я взял уже готовый дроссель. Вот такого типа:
После чего сделал среднюю точку с помощью перемычки:

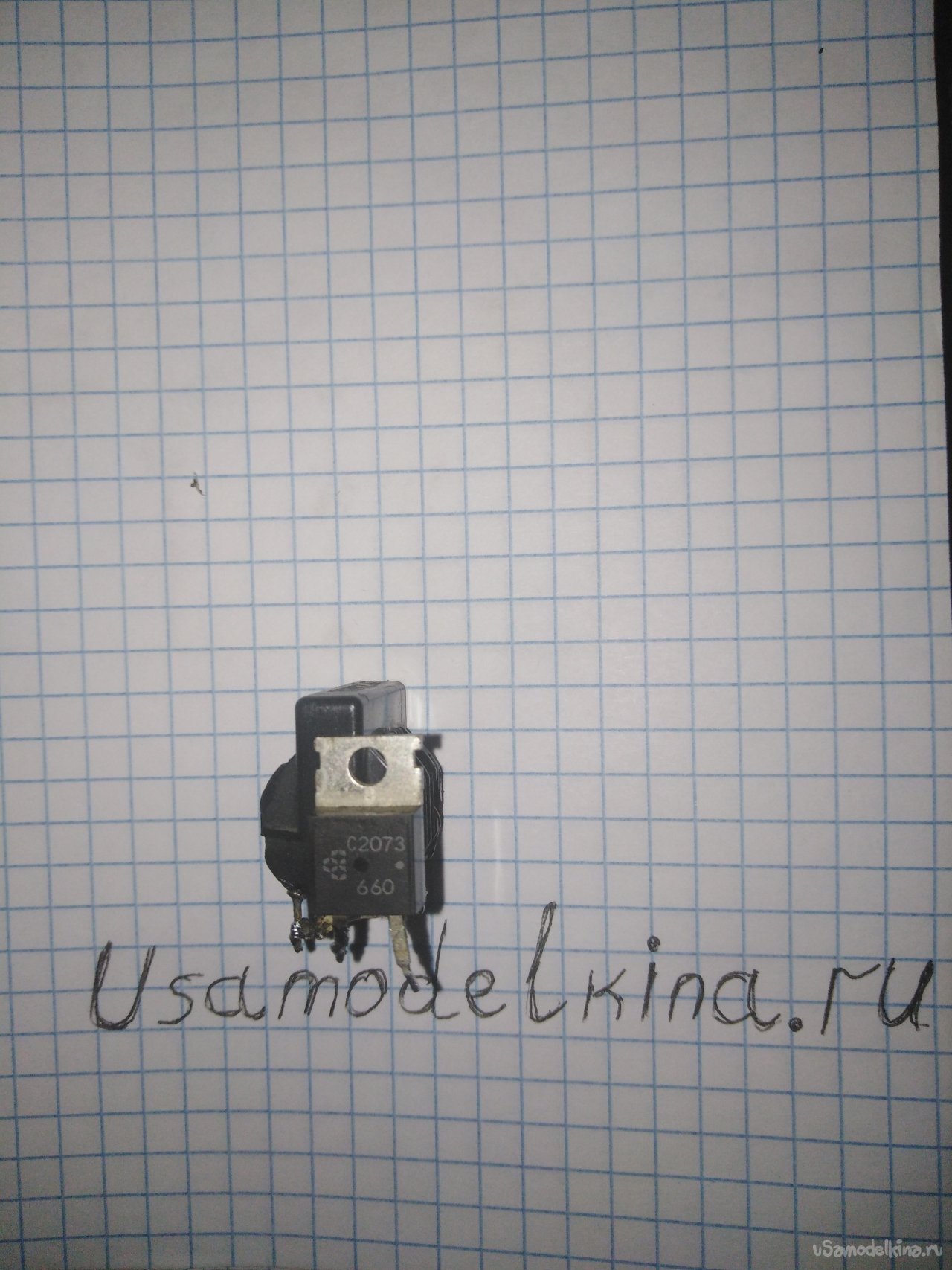

Далее разместил транзистор таким образом, припаяв ногу коллектора транзистора к одному из свободных выводов дросселя:

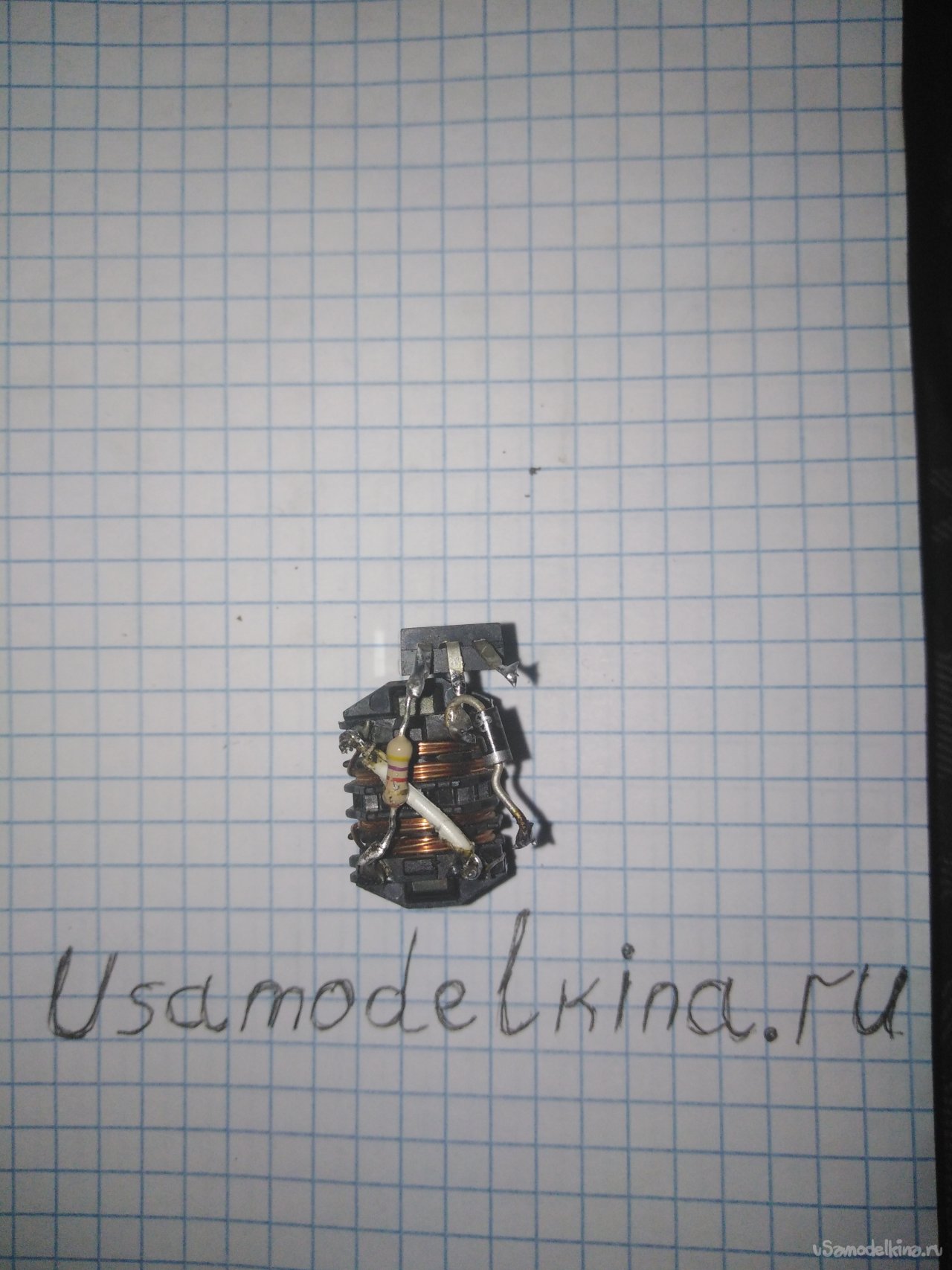

Далее я нашел резистор на 4,7 кОм и припаял его ко второму свободному выводу дросселя и к выводу базы транзистора:
Но если вы будете запитывать схему от 1,5 вольт, то резистор лучше взять на 1 кОм.
Теперь берем диод и припаиваем его к соединению коллектора и вывода дросселя:
следующим шагом нужно припаять конденсатор соблюдая полярность, "плюсом" припаиваем к диоду, а "минусом" к эмиттеру транзистора. Но будьте внимательны, если у вас транзистор pnp структуры, то конденсатор к эмиттеру нужно припаять "плюсом".

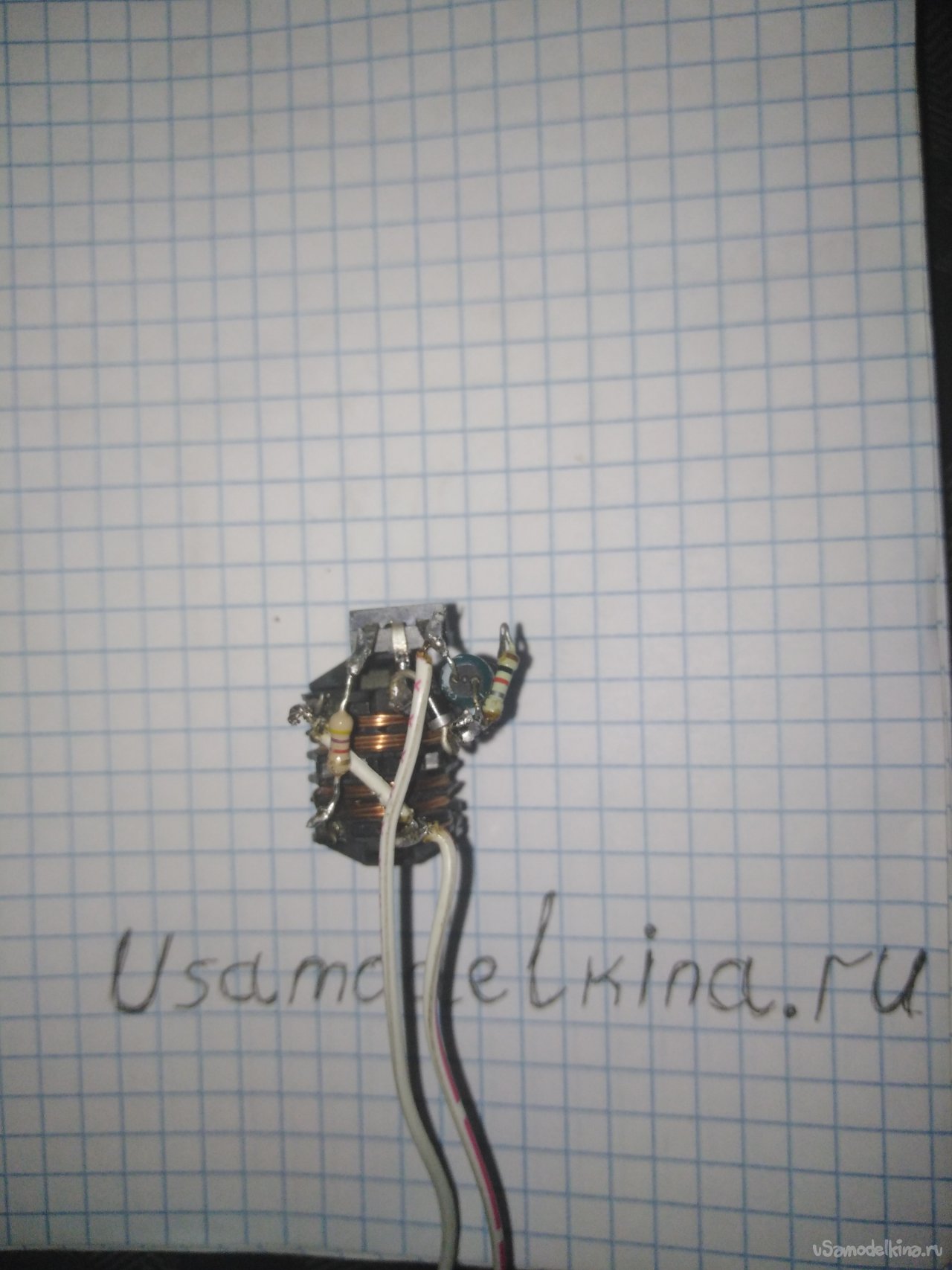

В завершении нужно припаять ограничительный резистор, иначе разряд с конденсатора может пробить стабилитрон или вывести из строя светодиод. А так же припаиваем провода по входу питания, положительный вывод припаиваем к перемычке, а отрицательный к эмиттеру транзистора.

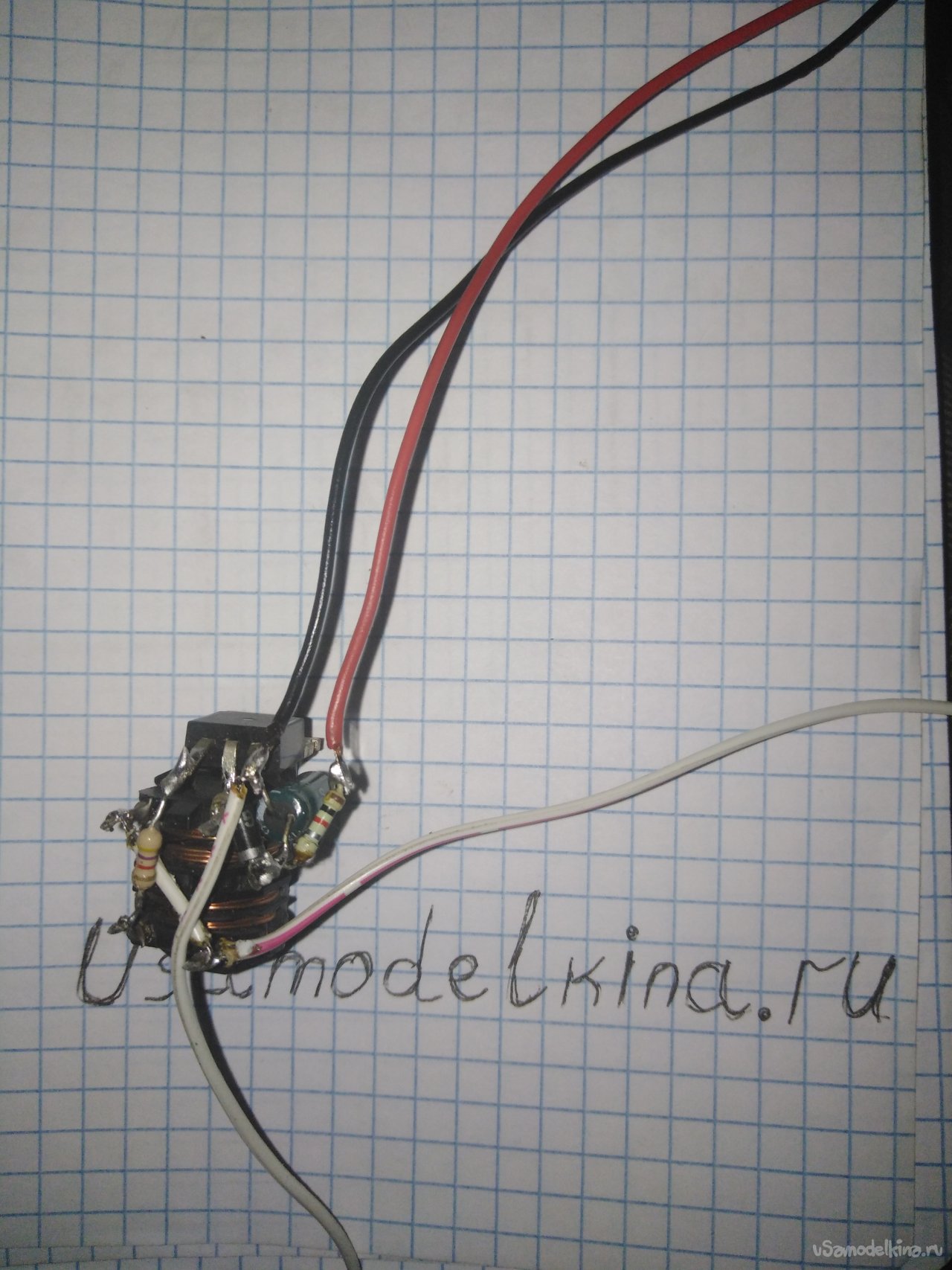

Теперь нужно припаять выводы на щупы мультиметра, желательно другого цвета, чтобы не путать вход питания и выход. Черный провод нужно припаять к эмиттеру, так как у нас схема с общим "минусом". Красный провод припаивается к ограничивающему резистору.
Осталось сделать аккуратный корпус, я взял две крышки от аскорбиновой кислоты, проделал в них отверстия для проводов.
Вставляем провода в отверстия и соединяем крышки изолентой, подключаем источник питания, а так же устанавливаем мультиметр в режим измерения постоянного напряжения на отметку до 200 вольт. А так же подключаем выводы нашего тестера в гнезда щупов мультиметра.
Как можете заметить, напряжение на выходе почти 90 вольт. Теперь давайте проверим его в деле, возьмем советский стабилитрон и проверим какое у него ограничение по напряжению:

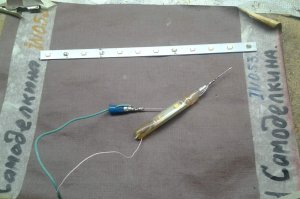

Как видите, стабилитрон на 9 вольт, тестер работает, А теперь проверим светодиоды в LED-ленте:

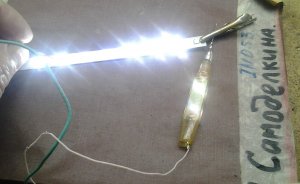

А сейчас подключим всю ленту целиком и посмотрим как он справится:

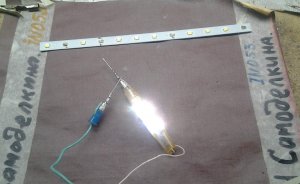

Как видите он с этой задачей вполне справился, сейчас попробуем проверить диод в стеклянной колбе, так как не понятно, диод это или стабилитрон.
Это оказался стабилитрон. Вот теперь и вы знаете, как сделать простой тестер из подручных элементов, которых полно у каждого радиолюбителя, а не отдавать деньги за редкое пользование. Всем удачного повторения.
