    Самоделка, проверяющая стабилитроны, диоды и светодиоды


    Здравствуйте дорогие друзья Самоделкины и гости сайта!

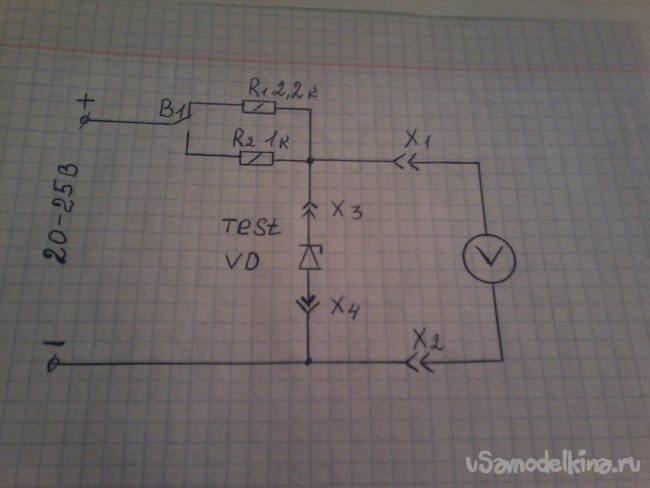

    Многим из вас доводилось проверять стабилитроны. Не все их можно проверить при помощи мультиметра и определить напряжение стабилизации стабилитрона, если на нем стерта надпись. Я предлагаю вашему вниманию простую схему, которая поможет индентифицировать и проверить стабилитроны. Вот схема приставки


    Я взял ее из интернета. Предлагаемая схема служит для простого определения номинала напряжения стабилизации стабилитрона с помощью вольтметра, а также для определения его исправности.

    Сейчас промышленностью выпускается большое количество различных электронных компонентов и часто при сборке радиоэлектронного изделия возникает много затруднений по определению номинала компонента. Особенно в этом плане отличилась отечественная промышленность – в частности стабилитроны в стеклянном корпусе имеют, порой ,очень похожую маркировку, отличить которую не представляется возможным. Например, это стабилитроны КС 211 и КС 175 – иногда встречаются варианты маркировки, в которых оба выглядят как маленький выводной стеклянный диод с черной полосой. Так или иначе, запоминать цветовую маркировку стабилитронов не самая лучшая идея, учитывая насколько просто их можно проверить.

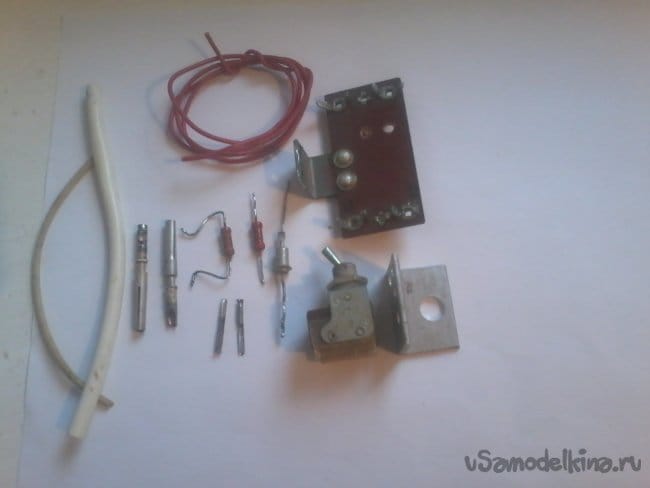

    Для сборки этого устройства нам понадобятся следующие детали и инструменты

    1 – небольшая монтажная плата, размером 5 на 2,5 см; микропереключатель МТ – 3; алюминиевый уголок, размером 2 на 2 см и длинной 3 см; Резистор МЛТ – 0, 25 вт 1 ком и 2,2 ком; два разъема «Мама» из военного штекера для подключения мультиметра; и два таких же разъема, только поменьше – для подключения стабилитронов; кембрик; монтажные провода.

    2 – паяльник; припой; пинцет; кусачки; пассатижи; дрель и сверла.

    Собираем следующим образом

    Шаг 1

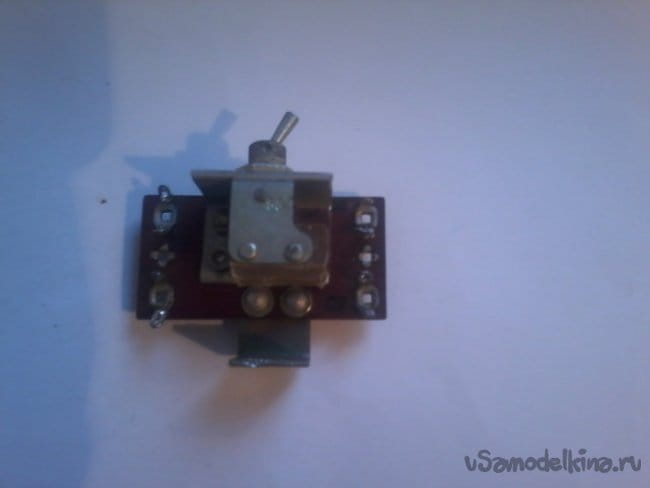

    На уголке закрепляю тумблер, и устанавливаю его на плату.

    Шаг 2

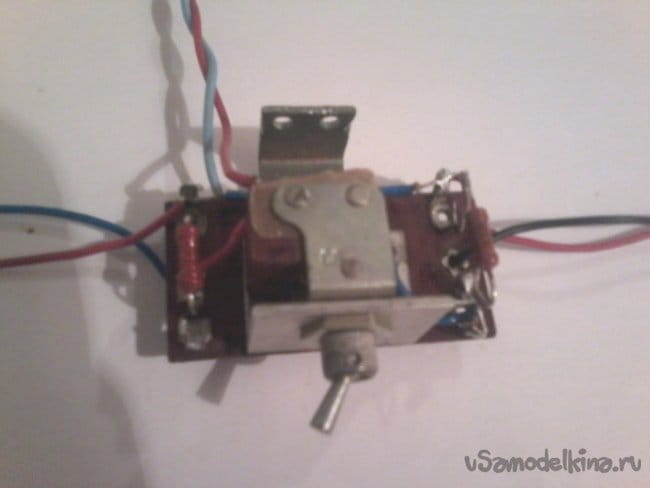

    Спаиваю всю схему. Проверяю правильность сборки. Обычно диапазон рабочего тока маломощных стабилитронов лежит в пределах 1 -10 МА , поэтому сопротивление резистора R1 выбрано 2,2 ком. Это оптимально для проверки маломощных стабилитронов. Для проверки мощных стабилитронов сопротивление придется уменьшить, для этого и стоит переключатель В1.

    Шаг 3. Проверяем работу собранного устройства

    Для этого к разъему Х1 и Х2 подключаем мультиметр в режиме измерения постоянного напряжения. К разъему Х3 и Х4 подключаем проверяемый стабилитрон, как показано на схеме. Подаем питание 20 в на схему, если стабилитрон подсоединен правильно, то вольтметр покажет его напряжение стабилизации, а если неправильно – какое-то очень малое напряжение около нуля

    Если при одном подключении мультиметр показывает минимум напряжения, а при другом – максимальное, равное напряжению источника питания, значит проверяемый радиоэлемент либо простой диод, либо стабилитрон с напряжением стабилизации выше напряжения источника питания.

    Если вы уверены, что это стабилитрон – нужно увеличить напряжение источника до предполагаемой величины и проверить еще раз.

    Если вольтметр показывает минимальное напряжение или же напряжение питания при любом подключении – значит этот стабилитрон или диод неисправен.

    Если напряжение стабилизации показывается при любом подключении – значит это двухсторонний стабилитрон . Этим способом можно проверять исправность диодов и светодиодов, только полярность будет противоположная. Способ хорош тем, что позволяет узнать падение напряжения, что очень важно. Проверяя светодиоды необходимо уменьшить напряжение источника питания до 9В.

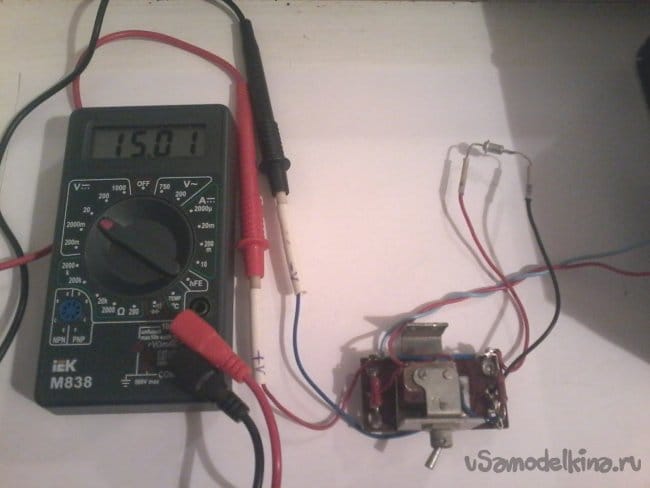

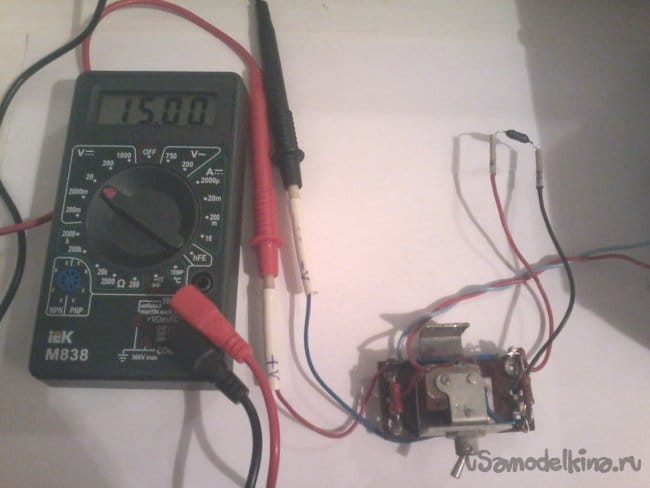

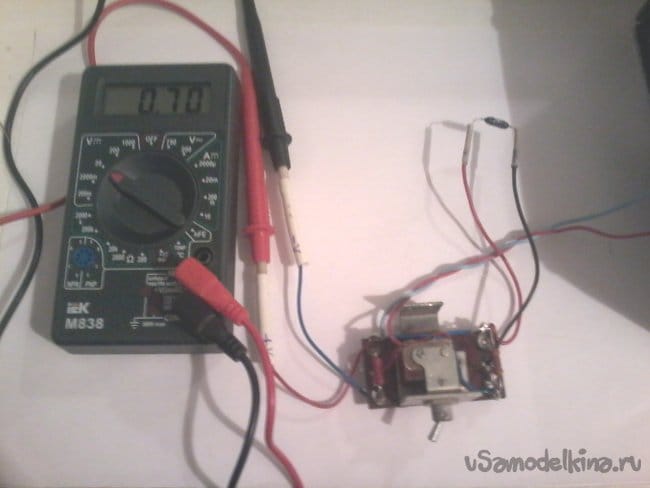

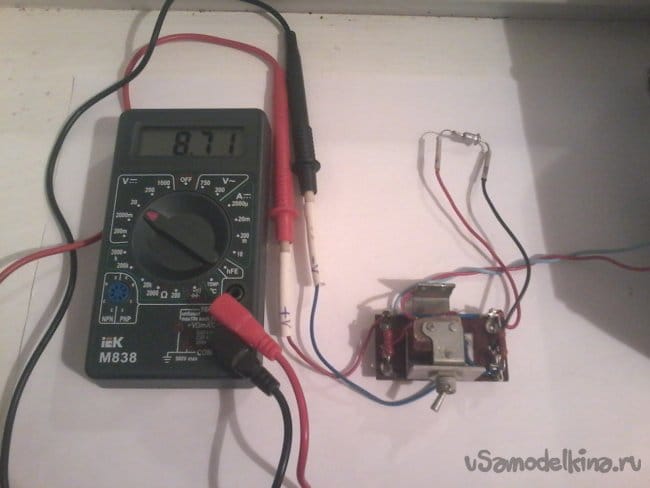

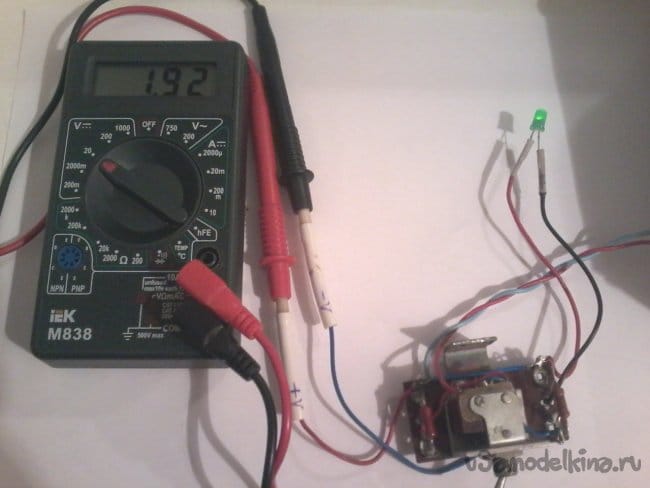

    Все способы проверки стабилитрона, диода и светодиода показаны на фото



    При простоте схемы достигается быстрая проверка указанных радиодеталей.

    Вот и все, желаю всем вам успехов в создании своих самоделок.
