Электронный предохранитель для блока питания

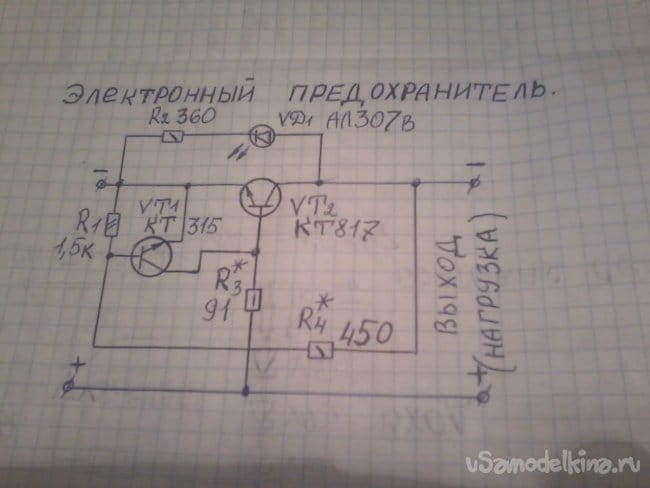

Здравствуйте друзья Самоделкины! У многих из вас есть наверное блок питания для подключения к различным электронным устройствам. Но не все блоки защищены от перегрузки и короткого замыкания. Я предлагаю вашему вниманию самоделку, которая защитит ваш блок от этих неприятностей. Вот схема электронного предохранителя

Я нашел ее в интернете. Немного о работе этого предохранителя. Устройство предназначено для бесконтактного аварийного отключения питания от электронного прибора при токах, превышающих определенное значение. Для этих целей ставятся обычно плавкие предохранители, но быстродействие их таково, что сначала выгорает вся электроника и лишь потом сгорает предохранитель. Электронный же предохранитель отключает нагрузку гораздо быстрее и вероятность повреждения от перенапряжения, или непредвиденного повышения тока потребления резко сокращается.

Главным элементом схемы является транзистор VT2, который в нормальном состоянии открыт и падение напряжения на нем минимально. Светодиод VD1 погашен. При увеличении потребляемого тока падение напряжения на транзисторе увеличивается, и начинает открывать транзистор VT1. В результате этого процесса транзистор VT1 быстро открывается, а VT2 – закрывается, и отключает нагрузку от источника питания. При этом загорается индикатор перегрузки светодиод VD1. При устранении короткого замыкания, или же отключении нагрузки от электронного предохранителя, работоспособность устройства восстанавливается.

Подключается предохранитель между выходом блока питания и нагрузкой. Все это показано на схеме. Для сборки этого устройства нам понадобятся следующие детали и инструменты

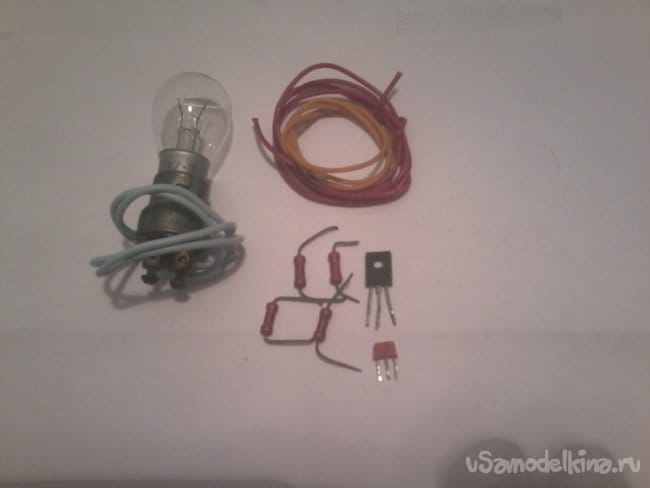

1 – монтажная или печатная плата небольшого размера, например , 5 на 5 см; транзистор КТ817; транзистор КТ315; светодиод АЛ 307в, желательно красный; резисторы МЛТ 0,25 вт 360 ом; 0,125 вт 1,5 ком; 0,5 вт 91 ом; 0,25 вт 450 ом; монтажные провода. 2 – паяльник; припой; пинцет; кусачки; пассатижи; мультиметр; автомобильная лампа 12 в на 21 вт– для подключения ее вместо нагрузки. Собираем следующим образом.

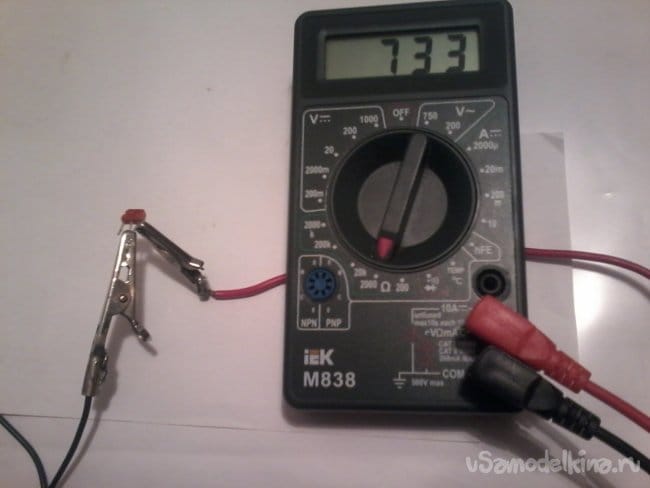

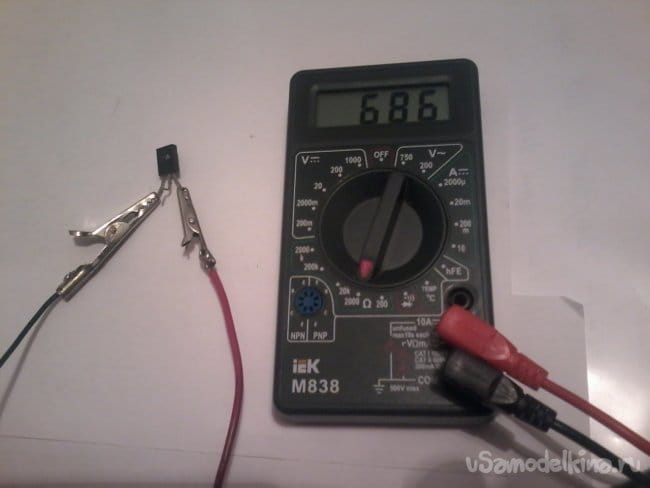

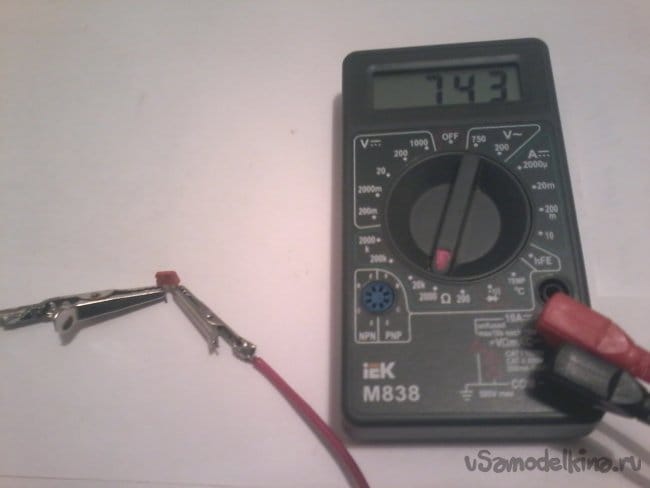

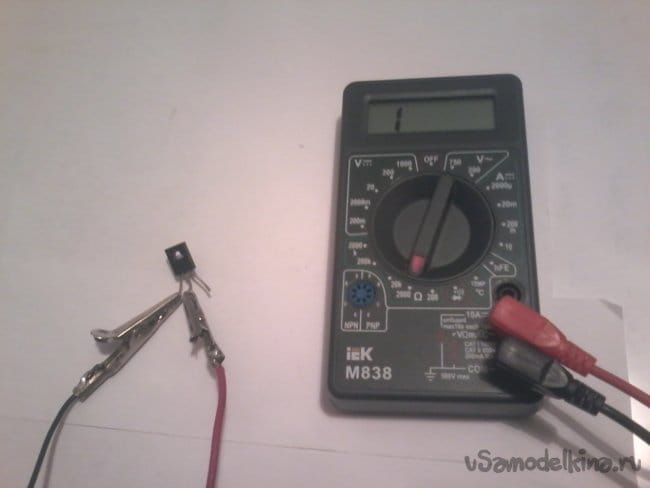

Шаг 1. Проверяем все детали при помощи мультиметра, так как среди них есть и Б/У

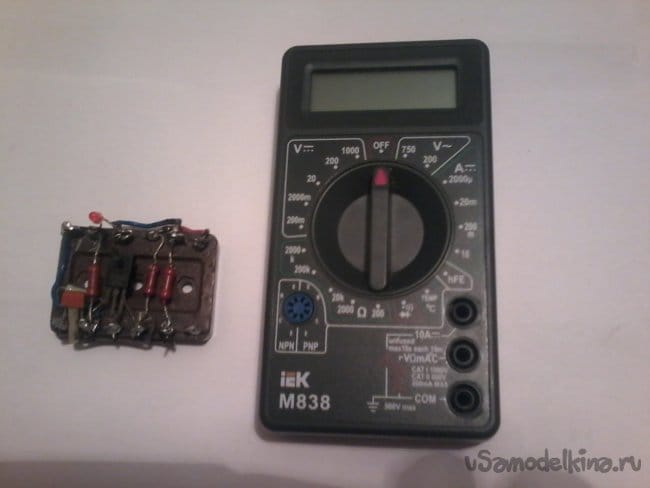

Шаг 2. Спаиваем всю схему на монтажной плате. Проверяем правильность сборки схемы

Шаг 3. Подключаем собранное устройство к выходу блока питания согласно схеме, а к выходу предохранителя подключаем нагрузку, например, автомобильную лампу 12 в 21 вт. При указанных номиналах устройство срабатывает при токе 1А и напряжении питания 9В.

Для изменения характеристик предохранителя номиналы резисторов R3 и R4 придется пересчитать по приведенным ниже формулам.

R3= Uвх *Вст/Iн. maх,

где Uвх –входное напряжение в вольтах; В ст. –статический коэффициент передачи тока транзистора VT2 ; I н.maх – ток нагрузки максимальный в амперах.

R4 при токах до 1,5 А рассчитывается из условия: R4 = 0,05* Uвх( ком). При токах 1,5А--- 10А , R4= 0,02* Uвх .(ком).

Шаг 4 . Проверяем работу электронного предохранителя. Для этого на выход предохранителя подключаем автомобильную лампу 12 в 21 вт с током потребления более 1- 1,5 А. Так как предохранитель рассчитан на срабатывание при токе 1А, то лампа тут же погаснет, и загорится индикатор перегрузки светодиод VD1. В таком состоянии предохранитель будет находиться сколько угодно времени, пока не будет отключена нагрузка (лампа) от его выхода. После отключения нагрузки, работа устройства восстанавливается автоматически. Это говорит о том, что схема работает. При минимуме деталей предохранитель работает довольно – таки не плохо, и лампа цела, и блок питания не сгорел.

Вот вроде бы и все.
Желаю всем вам удачи в создании своих самоделок.
