    Звуковой сигнализатор, дублирующий включение задней передачи автомобиля

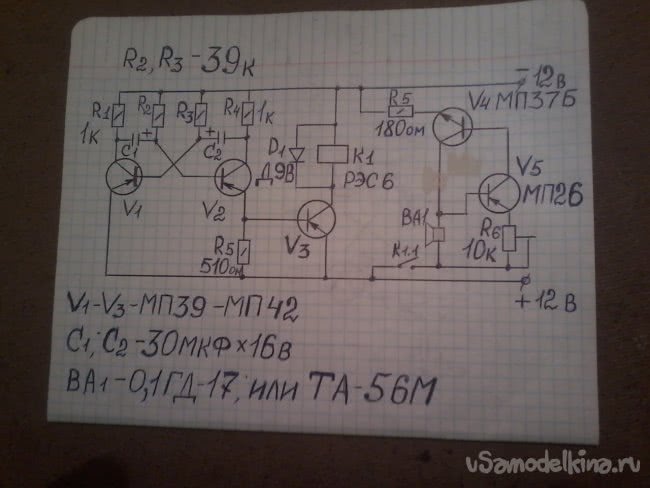

    Здравствуйте Самоделкины! Сделал очередную самоделку, которая может быть полезна водителям грузовых машин. Это звуковой сигнализатор, который начинает работать при включении передачи заднего хода, предупреждая об опасности пешеходов, находящихся в этот момент сзади автомобиля. Он излучает прерывистые звуковые сигналы. Схема устройства показана на фото.

    Для сборки нам потребуются следующие материалы и инструменты.

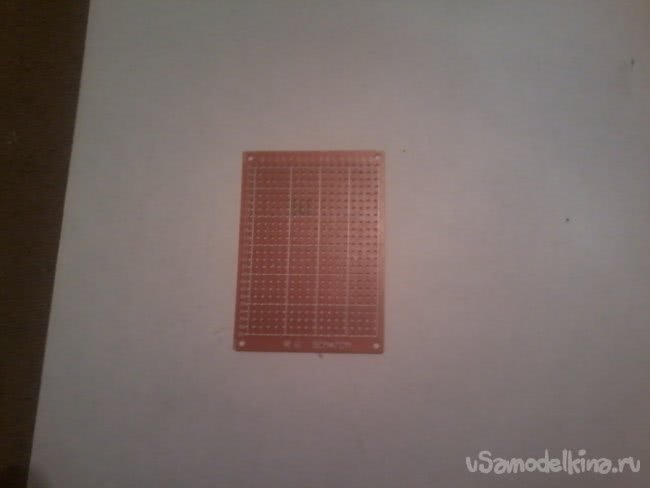

    Материалы: транзисторы МП39 - МП42 -3 шт, МП37Б или КТ312 – 1шт, МП26Б- 1шт, резисторы МЛТ-0,5вт 1ком-2 шт, 39 ком-2шт, 510 ом-1шт, 180 ом-1шт, переменный подстроечный резистор -10ком-1шт, диод Д 9 В -1шт, вместо него можно применить любой аналогичный , например –Д 223, электролитические конденсаторы 30 мкф* 16 в -2 шт, реле на 12в любое, можно автомобильное-1шт, телефонный капсюль ТА-56М или малогабаритную динамическую головку 0,1ГД-17, 0,5ГД-30-1шт, китайскую монтажную плату размером 5*7см-1шт, монтажные провода для пайки.

    Инструменты: Паяльные принадлежности - паяльник, пинцет, припой ,кусачки, пассатижи, отвертка, блок питания, мультиметр.обираем следующим образом .

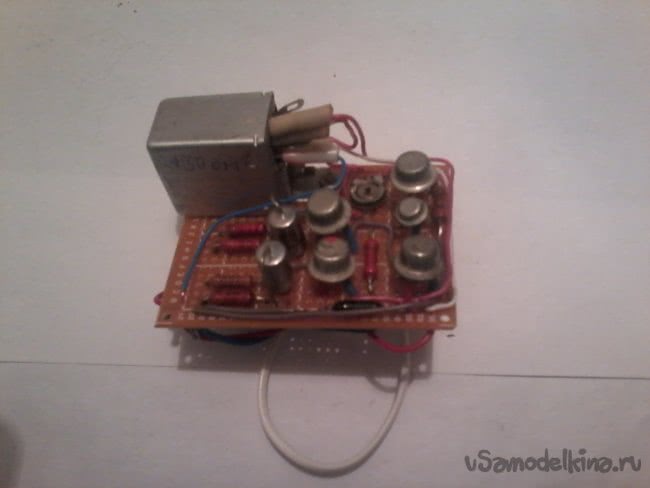

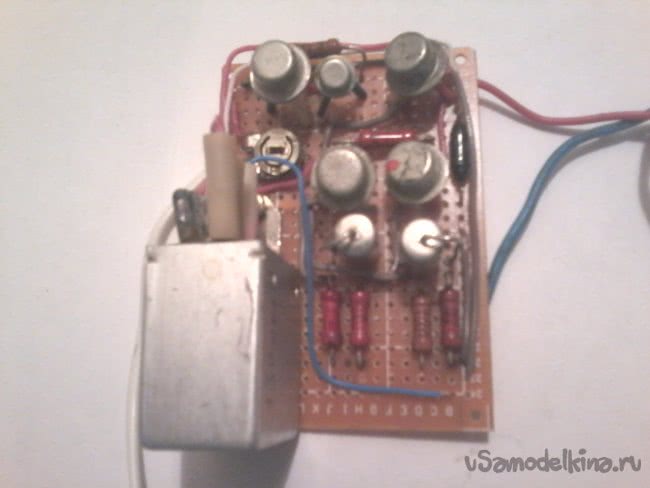

    Шаг-1. Проверяем все радиодетали на работоспособность мультиметром. На монтажной плате спаиваем всю схему устройства, и проверяем правильность сборки.




    Шаг-2. Временно отключаем верхний по схеме вывод резистора R5 от питания «минус 12в», и настраиваем электронный переключатель на транзисторах V1-V3. Путем подбора емкости конденсаторов С 1 и С 2 добиваемся нужной нам частоты переключения реле.

    Шаг-3. Теперь настраиваем работу звукового генератора, отключив при этом питание электронного переключателя. Подаем питание 12в «минус» на верхний вывод R5, а «плюс 12в» - на нижний по схеме вывод R6. При помощи резистора R6 устанавливаем режим устойчивой генерации. Параллельно динамической головки ВА 1 для смягчения тембра можно подключить конденсатор на 0,047мкф.

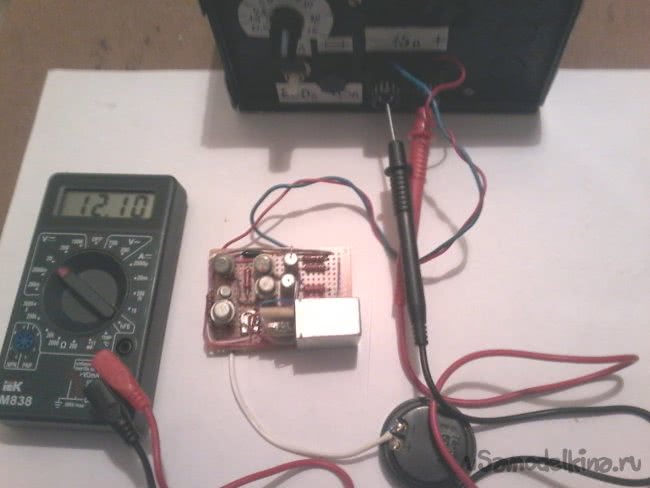

    Шаг-4. Теперь подключив все, согласно нашей схеме проверяем работу всего устройства.

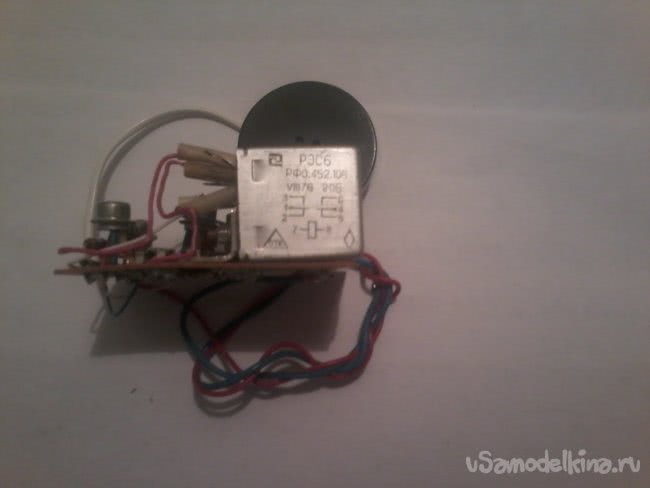

    При подаче питания на схему, сигнализатор излучает прерывистый звуковой сигнал. Это означает, что все собрано правильно. Теперь можно поместить устройство в подходящий корпус и установить в автомобиль. Установить сигнализатор можно рядом с фонарями заднего хода, подав плюс питания от лампочки фонаря, а минус взять с корпуса автомобиля. А динамик, или телефон установить внутри заднего бампера, снаружи машины. Вот и все, устройство готово

    А нужно оно вам, или нет, решать вам.
    Желаю всем вам, друзья успехов в вашем творчестве.

    Давайте и дальше будем продвигать наш сайт « У Самоделкина», лично мне нравится на нем работать! До новых встреч.
