    Самоделка, продляющая жизнь осветительным лампам 220в


    Здравствуйте друзья Самоделкины и гости сайта!
    Я собрал очередную самоделку, которую предлагаю вашему вниманию. Это устройство уменьшает броски тока через осветительную лампу на 220в в момент ее включения, продляя тем самым срок ее службы.

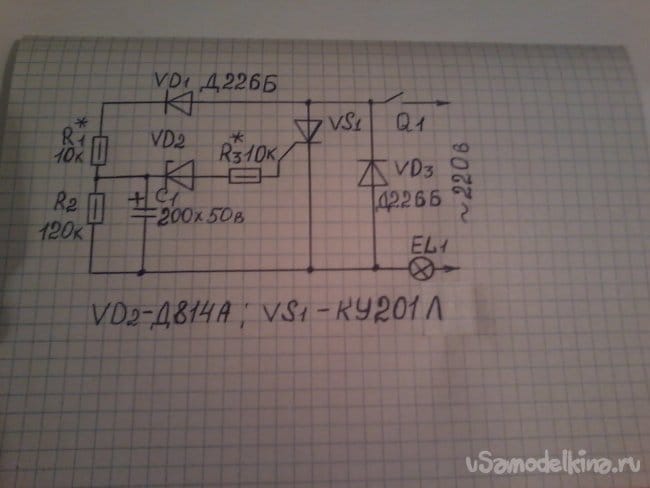

    Многие из вас знают о том, как часто приходится менять сгоревшие лампы освещения у себя дома, или в квартире. Эта самоделка включает лампу в течении 2-х секунд после включения выключателя люстры. Вот схема самоделки

    Ее я взял из журнала Радио №7 1988г. Работает этот автомат так. При замыкании контактов выключателя Q1 лампа EL1 начинает светится вполнакала, поскольку ток через нее протекает только во время положительных полупериодов сетевого напряжения на нижнем, по схеме, проводе питания.

    Во время же отрицательных полупериодов заряжается конденсатор С1. Как только напряжение на конденсаторе достигнет напряжения стабилизации стабилитрона VD2, откроется тиристор VS1 и лампа вспыхивает почти в полный накал. Показанные на схеме детали рассчитаны на работу автомата с лампой (или лампами мощностью до 150вт). Для более мощной нагрузки (500-700 вт) нужно установить диод VD3 с допустимым выпрямленным током 2 -3А, ( например КД202Л). Тиристор при этом можно не устанавливать на радиатор. Для сборки этого устройства нам потребуются следующие детали и инструменты.

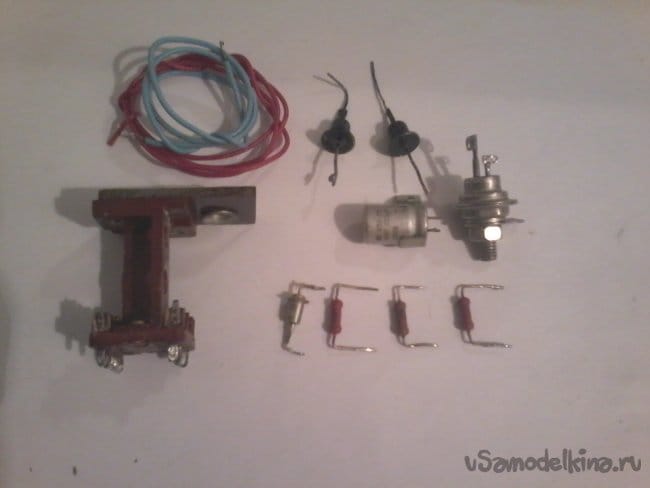

    1 – небольшая монтажная плата; Тиристор КУ 201Л; два диода Д226Б; стабилитрон Д814А; резисторы МЛТ-0,5 вт 120 ком; и два по 10 ком; конденсатор 200 мкф на 50 в; элетролампа 95 вт 220в для настройки автомата.

    2 – монтажные провода; паяльник; припой; пинцет; переменный резистор Сп -1 22ком для настройки; кусачки; пассатижи; мультиметр; дрель, сверла. Собираем устройство следующим образом.

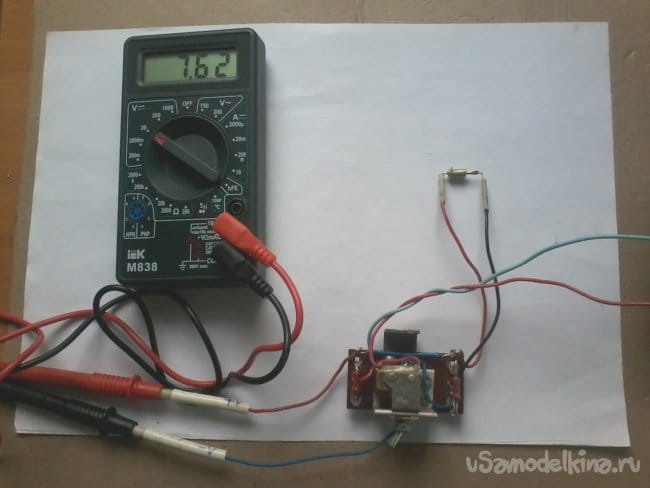

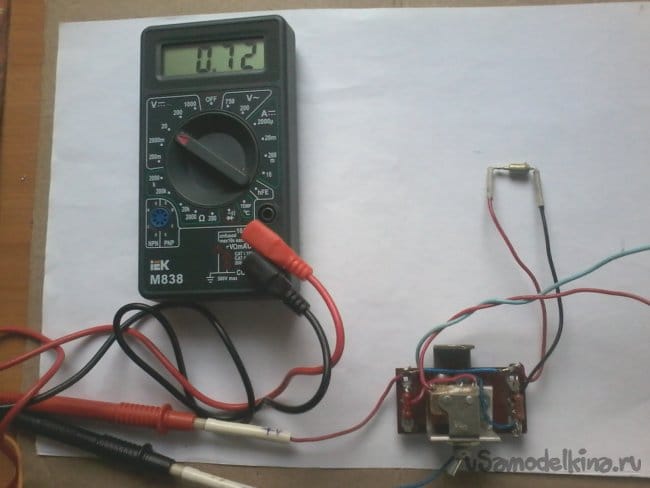

    Шаг 1. Проверяем все радиодетали на их исправность.

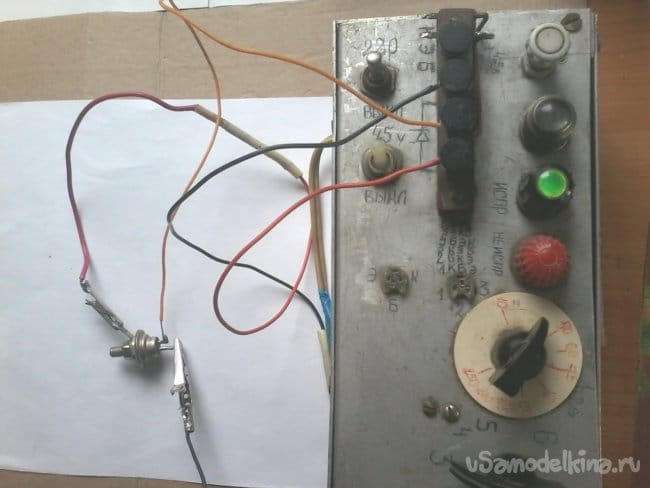

    Причем тиристор и стабилитрон я проверил своими ранее сделанными самоделками.

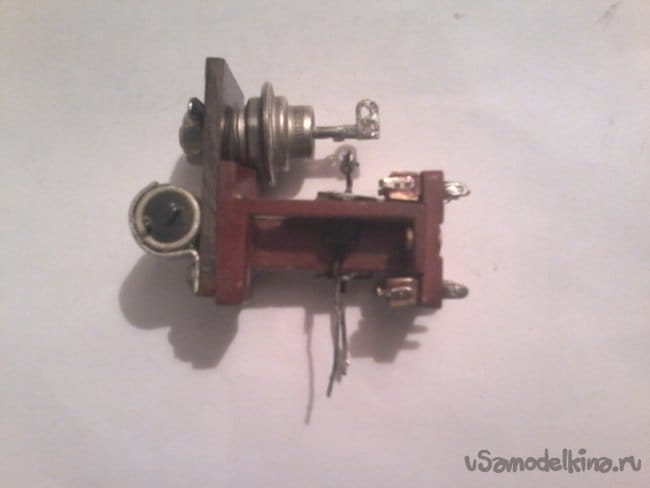

    Шаг 2. Устанавливаем тиристор, диоды и конденсатор на монтажную плату.

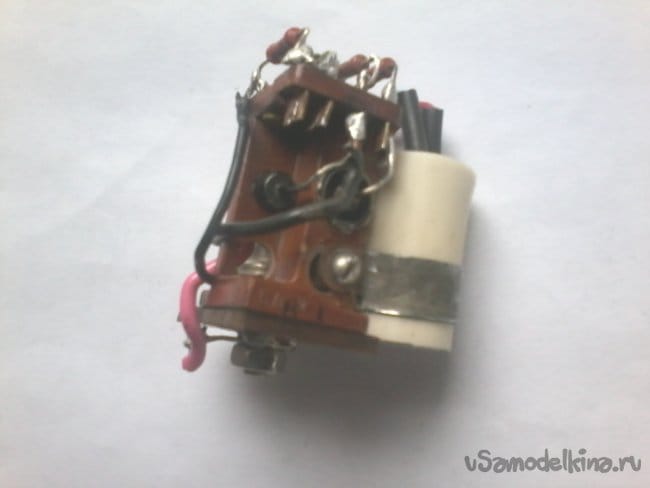

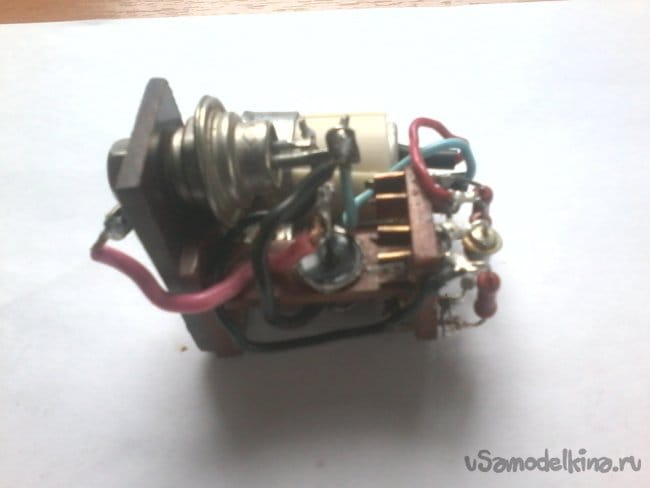

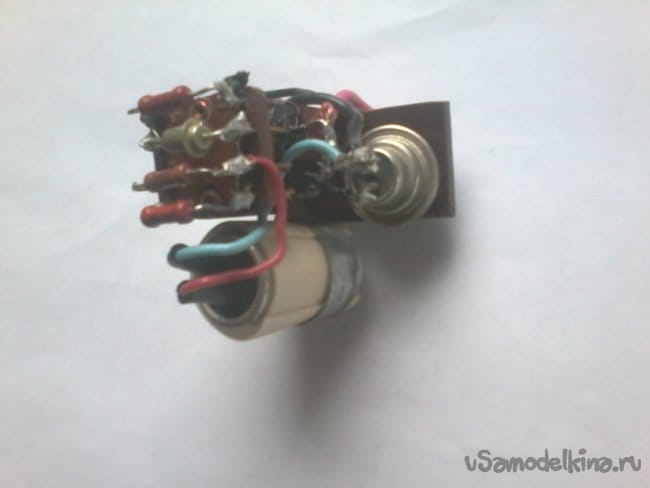

    Шаг 3. Спаиваем всю схему устройства, проверяем правильность сборки. Весь процесс проверки и сборки показан на фото



    Шаг 4. Налаживаем устройство. Для этого отключаем диод VD3. Вместо резистора R3 временно впаиваем переменный резистор сопротивлением 22 ком. Через несколько секунд после включения устройства в сеть должна загореться мерцающим светом лампа EL1. Если лампа не светится, подбираем переменным резистором ток управляющего электрода тиристора. Затем измеряем напряжение на конденсаторе С1. Если оно превышает 50 в, Заменяем конденсатор другим, с большим номинальным напряжением. После этого подключаем диод VD3 и измеряем переменное напряжение на лампе. Изменить его в ту, или иную сторону можно подбором резистора R1, но значительно уменьшать сопротивление резистора по сравнению с указанным на схеме нежелательно, иначе уменьшится продолжительность предварительного разогрева нити лампы (оно не должно быть менее 2-х секунд) – до включения тиристора.

    Вот вам несложная самоделка, которая продляет жизнь осветительным лампам. Собранное устройство нужно поместить в подходящий пластмассовый корпус и разместить его в люстре, подключив лампы согласно схеме. Желаю вам всем больших успехов в вашем творчестве.
