Самоделка, продляющая жизнь автомобильным лампам


Многие автовладельцы сталкиваются с такой проблемой, как перегорание ламп ближнего света, так как сейчас приходится ездить с включенным ближним светом как днем, так и ночью, то и лампы стали перегорать чаще, чем раньше. А все потому, что на лампы подается напряжение с генератора машины 13.5-14.5в. Отсюда и частое перегорание автоламп. Я усовершенствовал схему питания ламп ближнего света, поставив в плюсовую цепь питания лампы по два последовательно включенных диода Д -242,на ток 10а и напряжение 50-100в. Благодаря этой схеме удалось снизить напряжение бортовой сети автомобиля с 14.5в до 12в. Вот схема самоделки.

Для этого нам нужны следующие материалы и инструменты:

4 диода Д-242, автомобильные провода сечением 1мм, 2 автомобильных разъема « Мама», изолента, припой, паяльник, кусачки, пассатижи, пинцет, кембрик. Собираем следующим образом: Шаг 1: Проверяем исправность диодов при помощи мультиметра.

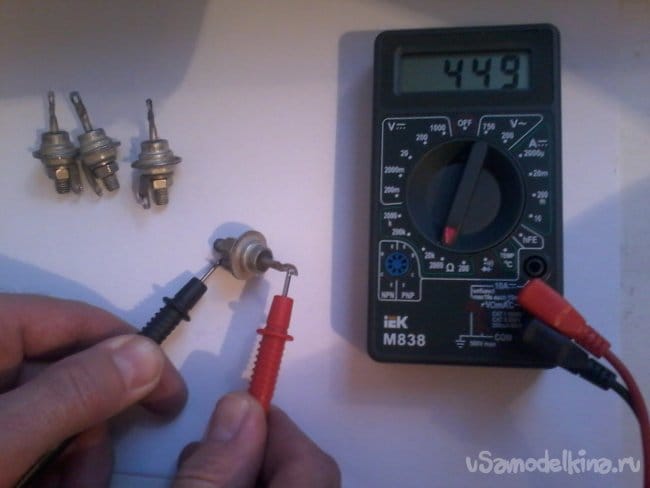

Для этого включаем прибор в режим измерения сопротивлений на 2000ом, подсоединяем красный щуп прибора к аноду диода, а черный щуп – к катоду. На приборе должно показывать сопротивление около 450 -470ом.

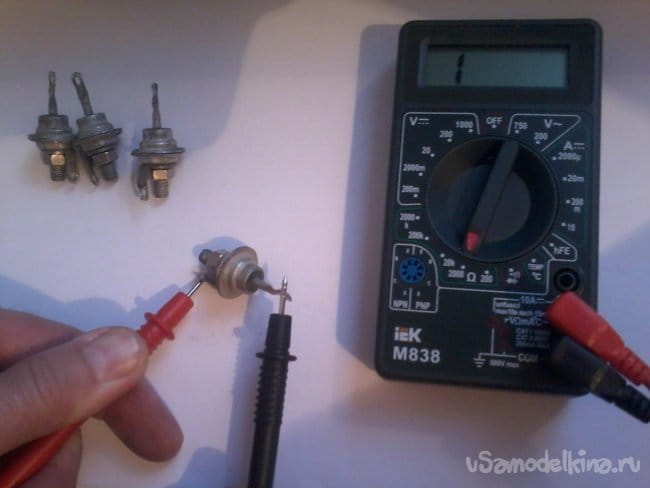

Теперь меняем местами щупы, на приборе должна быть 1.

Это значит, что диод исправен. Если показывает в обоих случаях 1, или 0, то диод неисправен. Шаг 2:

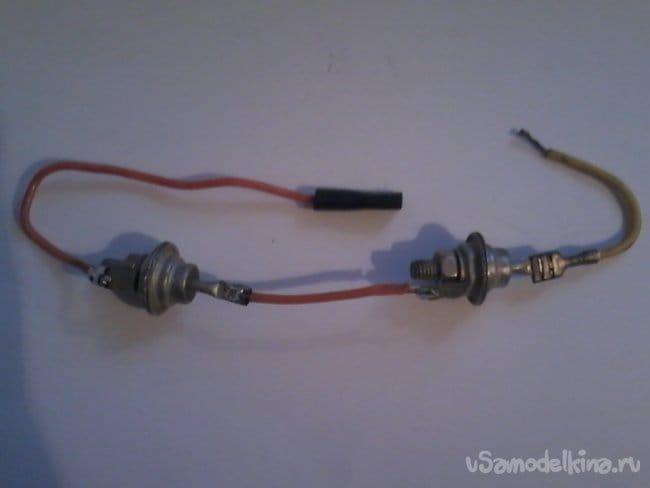

Спаиваем катод диода Д1 с анодом диода Д2 проводом такого же сечения, который подключен к лампе, длинной 3-5см. К катоду Д2 припаиваем провод длинной 10см, на втором конце которого есть автомобильный разъем «Мама». Шаг 3: обматываем диоды двумя слоями изоленты, чтобы корпуса диодов не замкнули на корпус автомобиля. Шаг 4: подключаем самоделку к лампе Н7 ближнего света. Для этого отключаем плюсовой провод от лампы Н7 и подключаем его на вывод «Анод» диода Д1. Он как раз подходит к этому выводу диода. а разъем, идущий от катода Д2 подключаем на лампу Н7. Диоды легко помещаются под заднюю крышку корпуса фары. Таких самоделок нужно сделать две. Одну ставим на левую фару, а другую – на правую. Вместо диодов Д-242, А, Б, подойдут диоды Д-243,Д-245,Д-246. Эту самоделку я поставил на свою Ниву-Шевроле в мае 2016 года,и за это время я не сменил ни одной лампы. А до этого за сезон сгорало по 3-4 лампы. А это, извините, большая экономия, так как одна лампа Н7 стоит от 80 до 500 рублей. Причем свет ламп особо не изменился, зато теперь они не перегорают. Вот и делайте вывод водители личных автомобилей. Минимум деталей продляют жизнь автомобильных ламп.

Молочная краска и техника работы с ней

Травления металла в домашних условиях

Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
10 комментариев
  1. Иван_Похмельев
    Эффект, безусловно, будет. Можно повысить механическую надёжность изделия, поместив диоды в термоусадку и обернув их куском поролона, чтобы они не болтались внутри.
  2. pogranec
    Тоже лампы постоянно горят, буду пробовать
  3. kr33sania
    Уважуха! Несмотря на всё всё великолепие нынешних услуг, остались ещё люди, работающие головой и руками.
  4. Nruter
    Благодаря этой схеме удалось снизить напряжение бортовой сети автомобиля с 14.5в до 12в.

    Что за бред? Напряжение одной банки свинцового кислотного аккукмулятора равно 2,2 V. Полностью батарея имеет 13,2 V. Для зарядки аккумулятора генератор должен выдавать в бортовую сеть 13,2-14,5 V.
    Автомобильная лампа накаливания имеет "срок жизни" около 1000 часов. В среднем это выходит год, с небольшими +/-.
  5. Dmitrij
    За сезон 3-4 лампы? Это не нормально, нужно смотреть, че с геной, пока что-то посерьезнее не сгорело. У меня так лампы горели, когда был поврежден ремень генератора. Напряжение в сети было импульсным, ремень пробуксовывал на определенном участке.
    "Марти! Думать нужно в четырех измерениях..."
    1. Валерий
      Это не нормально, нужно смотреть, че с геной,

      Или с креплением рефлекторов... Или самих фар...
      Свет не "дрожит" на неровной дороге???
      Бывает и такое... Спирали в лампах просто "оттрясываются"...
      Такое, правда, до первого техосмотра, но, мало ли... В Украине вон, говорят, нету их...
      Але нови ностра алис!
  6. камкор
    Идея заслуживает внимания для дневных ходовых огней .Но при ночной езде эти пару вольт съедят процентов 20-25 освещенности. Надо бы поставить реле для закорачивания этих диодов ночью.
  7. Гена
    И будут светить в 2 раза меньше. Нужны пути обхода. Реле. Да зачем городить городильню. У исправного лампы светят безконечно. Только меняешь, то что стали чёрными.
