Простой держатель метчика своими руками

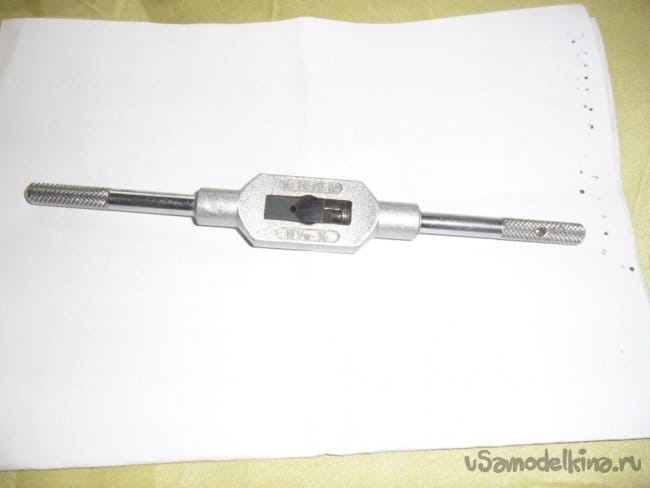

Однажды свой вороток для метчиков, купленный в магазине,

одолжил приятелю и вовремя не забрал. В выходные дни срочно понадобилось нарезать в очередной самодельной конструкции в нескольких отверстиях резьбу, а держателя для метчика и нет. Решил изготовить таковой своими руками. Нашлась длиная гайка М-5.
Простой держатель метчика своими руками

Гайку закрепил в тисочках

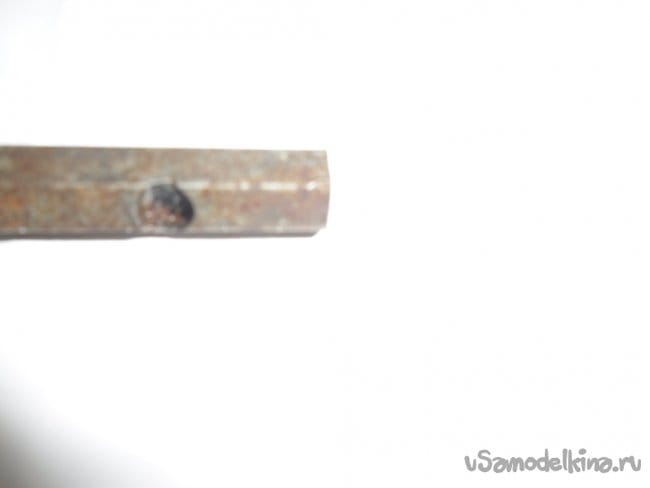

и в центре боковой грани высверлил отверстие диаметром 6 миллиметров.

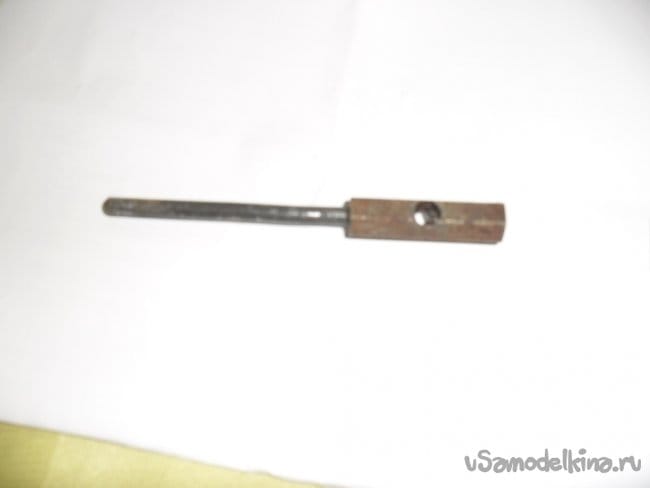

В качестве ручки использовал железный пруток длиною 80 и диаметром 5 миллиметров. На конце прутка нарезал резьбу М-5 длиною 12 мм и завернул в длинную гайку до упора.

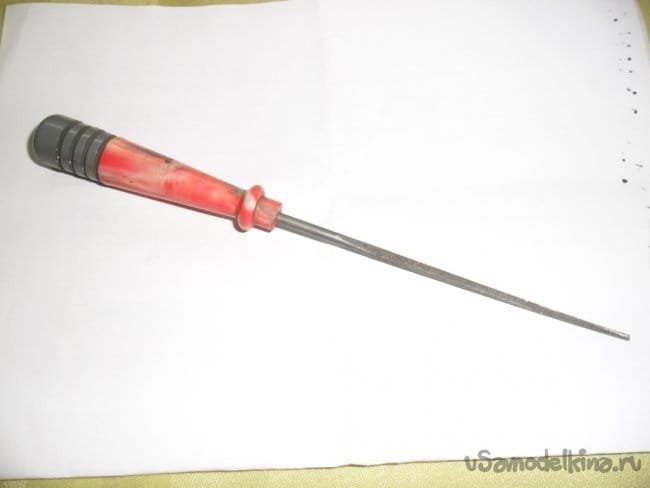

Сквозь отверстие в боковине гайки надфилем - четырехгранником

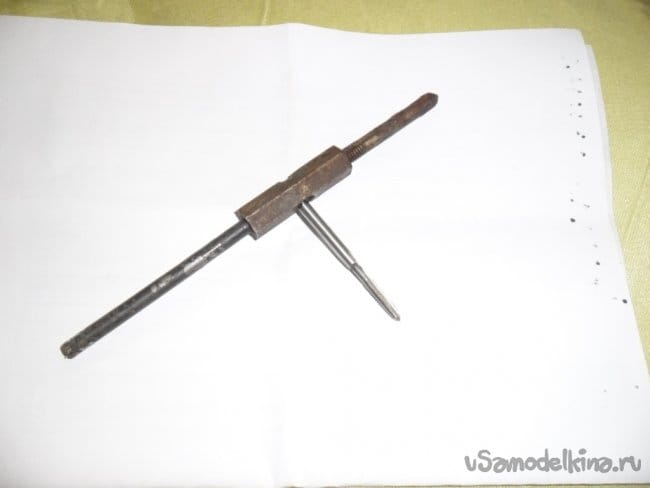

в ручке выточил прямоугольное углубление для хвостовика метчика. Получившимся воротком легко пользоваться, просто фиксируем метчик болтом или шпилькой с резьбой М-5 с противоположного конца гайки. Я подходящий болт не нашел и воспользовался лишним метчиком М-5.

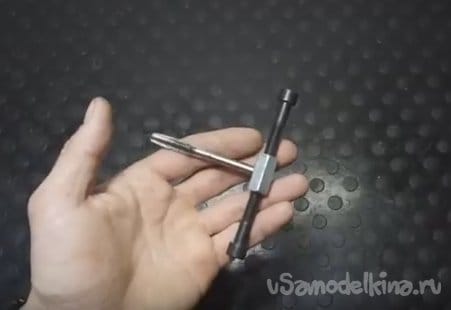

Чтобы иметь возможность работать различными метчиками, для держателя используем длинную гайку М-8

и высверливаем отверстия в трех гранях сверлами с разными диаметрами.

На конце болта М-8 четырехгранным напильником делаем прямоугольную насечку,

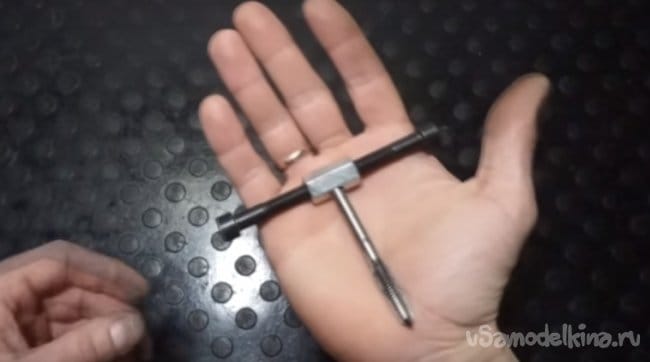

болт вворачиваем в гайку до отверстия в грани, вставляем нужный метчик и зажимаем его другим болтом М-8.

Метчик в держатель закреплен весьма надежно и работать таким воротком одно удовольствие.
