Ламельный фрезер из УШМ или как сделать паз без фрезера

Не каждый день нужно клеить мебельщик, и даже не каждому в жизни придется собирать в месте деревянные детали. Возможно по этому про что такое ламельный фрезер я узнал только когда столкнулся с задачей склеить деревянные бруски которых у меня накопилось множество за время ремонта.



Все бы ничего, но разобранные старые оконные рамы в сечении имеют очень сложный профиль, скажу больше у них все грани не параллельны противоположным. Состругивать их до правильного параллелограмма привело к тому, что получался брусок 20 на 20 мм при изначальных размерах почти 50 на 50 мм. По этому я решил минимизировать потери и довести бруски до фигуры которая в сечении имеет ромб или усеченную пирамиду. И тут возник другой вопрос как их клеить, что бы они не разъезжались. Самое простое - это сделать в них паз или отверстие под шканты. Есть еще вариант купить очень дорогую фрезу и не менее дорогой фрезерный станок к ней и уменьшив еще бруски, сделать так что бы они складывались как вагонка. Но нет это вариант не подходит для б\у материала с кучей гвоздей, шпаклевки и краски.

Обратив свой взгляд на уже существующие модели и понял, что дешевые имели множество недостатков (как правило большие люфты) и не выпускают в данный момент, а лишенные этих дефектов стоят не позволительно дорого для таких экспериментов и решил делал свой вариант, как всегда с минимальными затратами времени и сил.

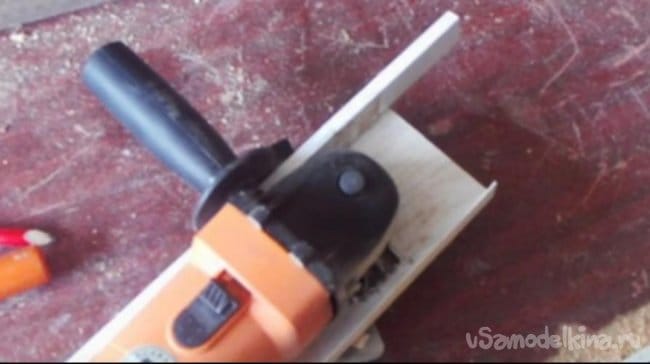

Идя, от простого к сложному. В начале решил к болгарке прикрепить алюминиевый профиль, который бы задавал бы один размер для всех брусков, но этого оказалось не достаточно. Конструкция получилась хлипкая и диск делал кривой паз.


На этом я сделал паузу и запилил видео вопрос на ютуб



понятно что ответ я в силу 15 подписчиков и ни одного просмотра не получил. Но на утро в голове родилось решение, как малой "кровью" без станков и сварки, а главное ничего нового не покупая, усовершенствовать агрегат.

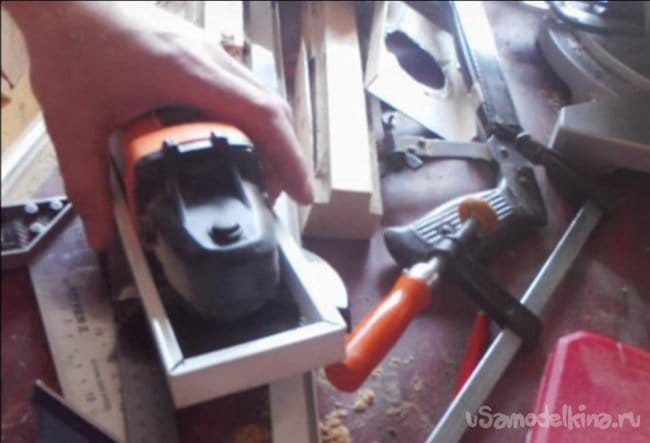

Для начало я усилил механизм сделав в нем прорези и не разрезая профиль согнул его буквой "П"

Осталось за небольшим придумать механизм поднятия и опускания платформы которая бы ограничивала бы высоту паза относительно заготовки. Трудность заключалась в том, что я собирался крепить направляющую к бруску, так как думал, что болгарка будет стремится "убежать" или вырвать брусок. Но оказалось, что пильный диск очень острый и сосну он входит как в масло, фиксировать заготовку все равно нужно и держать УШМ нужно только двумя руками что бы в случае заклинивании ее не отбросило на "оператора" По этому я отвлекся на время и родил для этого свои новые струбцины "динозаврики" о который тоже снял видео. Но мы отвлеклись.

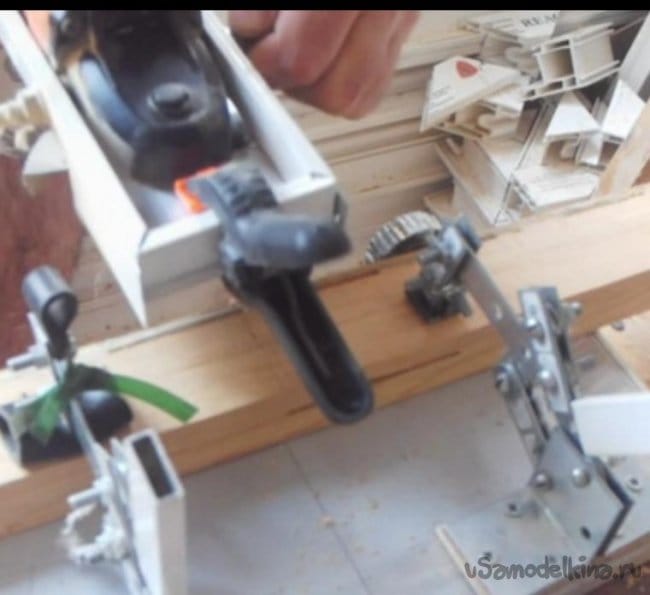

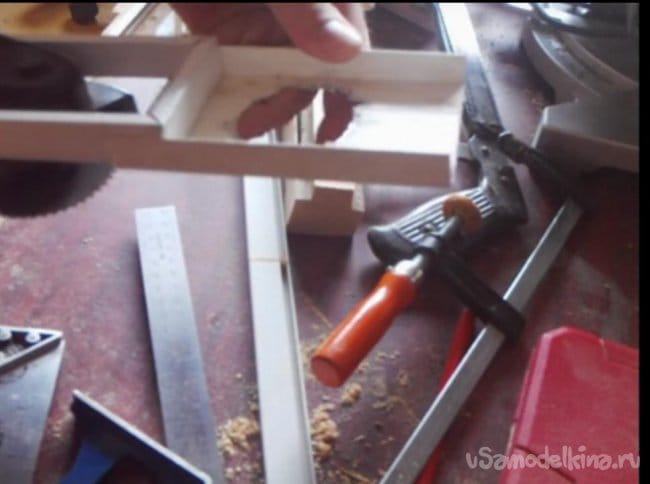

Когда я понял, что болгарку не рвет даже как обычный фрезер, то решил что любая планка прикрепленная к мой "П" образной держалке сделает свое дело, и тут как раз пригодились те "салазки" которые хотел использовать как направляющие, я их просто сложил по палам и закрепил пришепкой :)


Этого на данный момент оказалось вполне достаточно.
А как бы вы улучшили данный девайс?
