Сумеречный выключатель

Сумеречный выключатель

Данный выключатель нужен на даче для автоматического включения светодиодного освещения крыльца, тропинки, входа (туалета) и т.д. с приходом ночи. Утром с восходом солнца сумеречный выключатель автоматически выключает освещение.

Это был типа заказ - сделать простой, надежный вандалоустойчивый сумеречный выключатель под уже имеющуюся светодиодную лампу на 12В.

Существующие китайские ночные фонари либо на 220В, либо на слабенькой батарейке в виде штыря втыкаемого в землю... Дак выдернут из земли, как морковку, и утащат... Таковы нонешние реалии у нас.

Небольшое отступление. Для отправной точки был найден <<Детектор освещения>> LL1 01, который был закуплен давно (вместе с охранными датчиками движения). Показан на фото 1.
Сумеречный выключатель

На инструкции к Детектору освещения на чистом русском языке написано .

Включаю в 220В с нагрузкой в виде лампочки, как показано в Инструкции... Чтобы замерить, значит, освещенность при которой
срабатывает данный датчик. Так как в инструкции к датчику указывается << Внешняя освещенность: 5 - 50 люкс>>

И ничего не включается. Просто не работает. Новый ! На фото 2 <<Детектор освещения>> показан в разобранном виде.
Сумеречный выключатель

Для самостоятельного изготовления сумеречного выключателя нам понадобятся следующие
элементы и детали (показаны на фото 3):
Сумеречный выключатель

- резисторы МЛТ-0,125 ~9шт.;
- транзистор 2SC2331;
- транзистор 2SA1015;
- микросхема КР561ТЛ1;
- фоторезистор - ФР1;
- светодиоды -15шт.(можно применить готовую лампу на 30 светодиодов, как в данном случае);
- клеммы для подключения к аккумулятору (2 шт.);
- провод монтажный;
- кусок универсальной платки 28х45мм с отверстиями с шагом 2,5мм;
- аккумулятор на 12В (применен имеющийся DELTA DT12045 на 4,5 Ачас);
- инструмент и расходные материалы для монтажа (пинцет, бокорезы, ножовка по металлу, паяльник (40 вт), припой ПОС61, канифоль);

Схема показана на рис.1 (фото 4)
Сумеречный выключатель

Вид спаянной платки в сборе показан на фото 5.
Сумеречный выключатель

Выключатель настроен (для данного типа фоторезистора) на срабатывание при освещенности ~ 3люкс. Небольшой гистерезис дает микросхема КР561ТЛ1 (импортный аналог CD4093). Добавлением обратной связи (положительной) можно увеличить гистерезис.

Ток потребления во включенном состоянии (лампа горит) - 88 мА

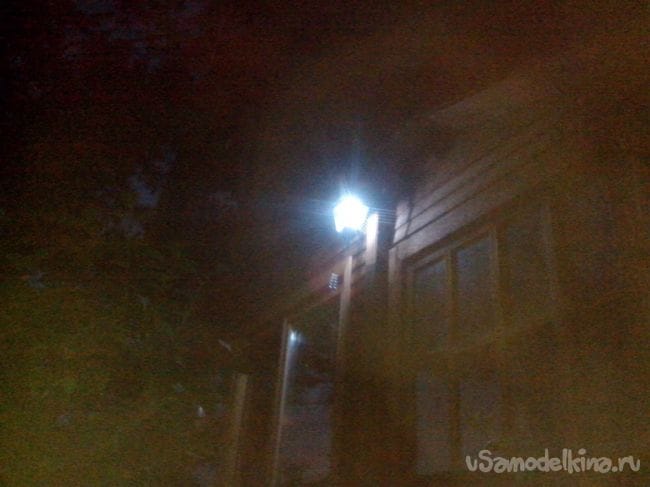

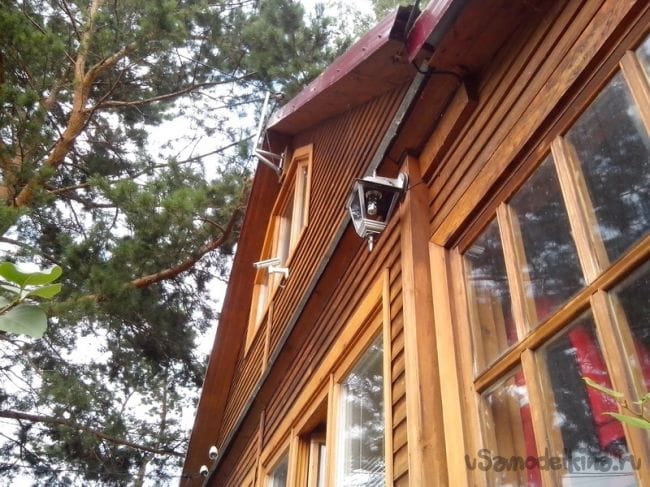

Как это стало выглядеть на дачном домике показано на фото 6 (днем) и фото 7 (сумерки или ночь).
Сумеречный выключатель

Сумеречный выключатель
