Звуковой детектор скрытой проводки

Звуковой детектор скрытой проводки

Я уже выкладывал на сайт подобный детектор скрытой проводки, но он был светодиодный (загорался светодиод реагируя на проводку). Но в этот раз уже звуковой детектор проводки. При обнаружении провода издается потрескивание, чем ближе провод тем потрескивание интенсивней.

Основа на базе на советской микросхеме К561ЛА7 .Работающая на полевых транзисторах. Это предупреждение из-за того, что паяльник должен быть заземлен, перед пайкой и мощностью не более 60 ватт.

Напряжение питания микросхемы от 3 до 18 В. Так-что питание подобрать совсем несложно. Подойдут аккумуляторы от телефонов, крона и тд. что значительно уменьшает размер приборчика.

В моем случае это-аккумулятор от телефона.


Нам нужна микросхема, сопротивление на 1 МОм, кусок одножильного медного провода (длиной от 8 до 15 см - это будет антенна) пищалка (можно использовать старый рабочий наушник) и источник питания.

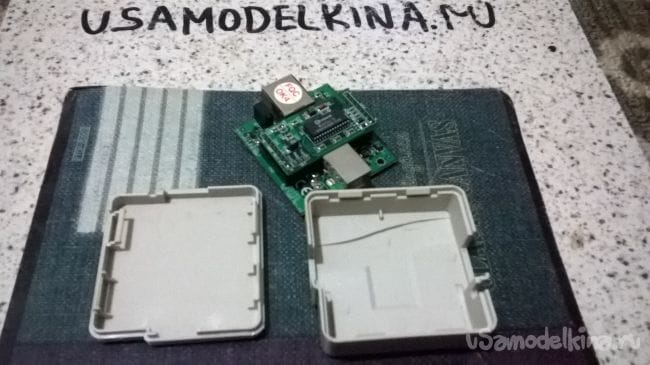

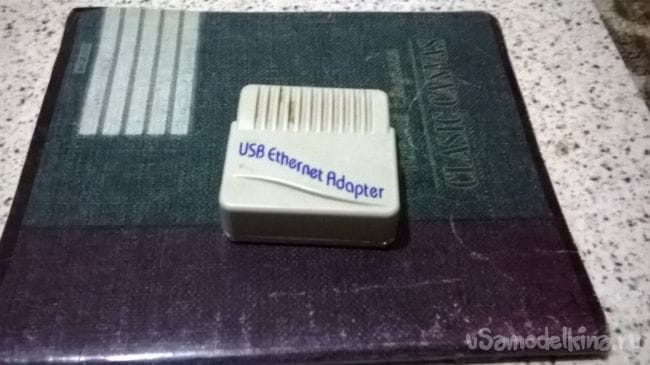

Пустая коробочка - я использовал устаревший USB адаптер. И вынул все внутренности. Размер как раз подошел под аккумулятор.

Звуковой детектор скрытой проводки
Звуковой детектор скрытой проводки
Звуковой детектор скрытой проводки
Звуковой детектор скрытой проводки
Звуковой детектор скрытой проводки

Плату для такой мелочи делать не стоит.

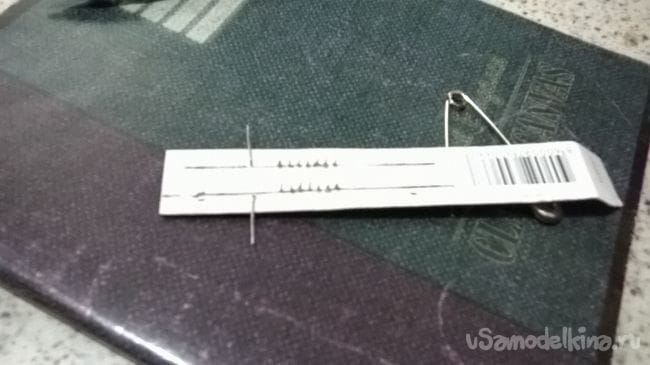

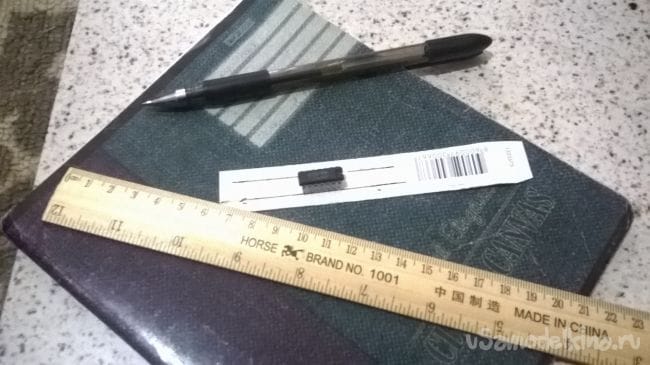

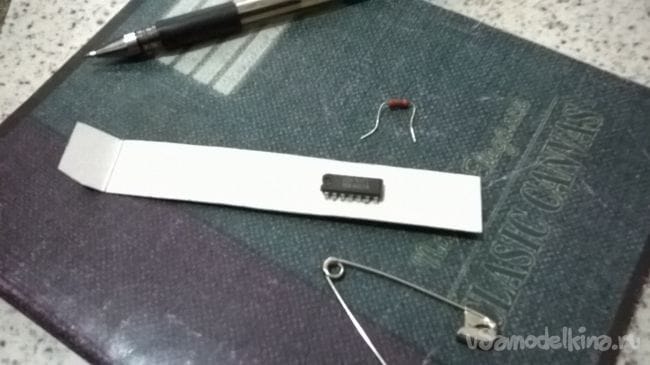

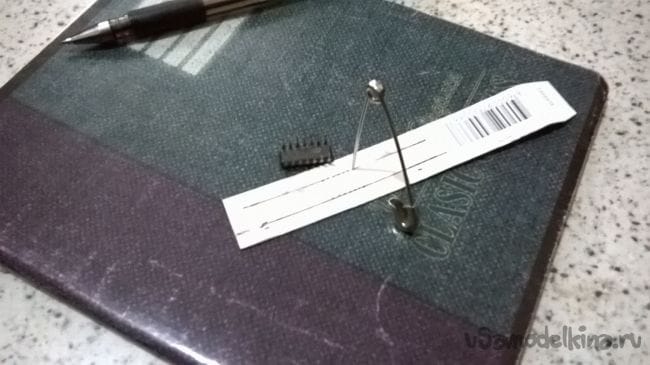

Поэтому я взял небольшой кусочек картона. Разметил где нужно проделать отверстия и проколол обычной булавкой.

Звуковой детектор скрытой проводки
Звуковой детектор скрытой проводки
Звуковой детектор скрытой проводки
Звуковой детектор скрытой проводки
Звуковой детектор скрытой проводки

Загибаем концы в стороны, чтоб не мешали при пайке.
Звуковой детектор скрытой проводки

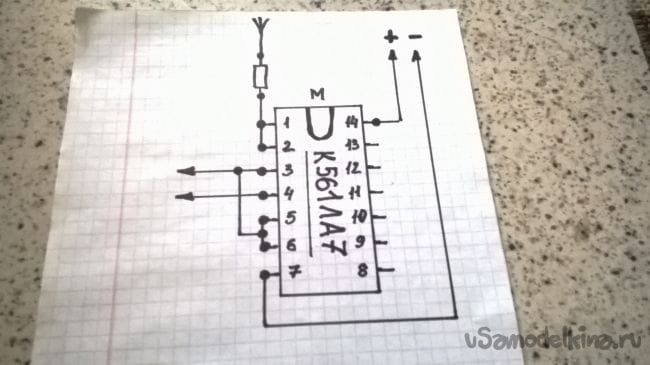

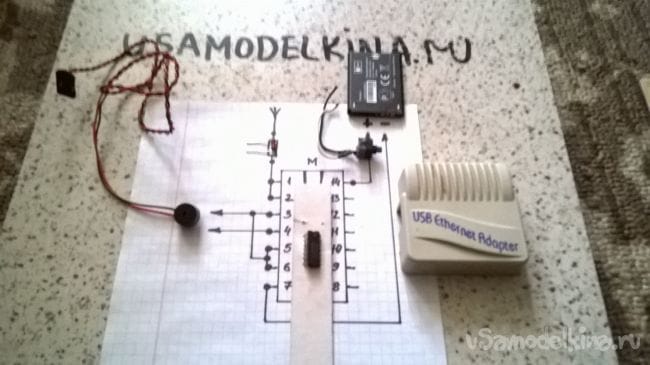

А вот и самая простая схема для паяния.
Звуковой детектор скрытой проводки
Звуковой детектор скрытой проводки

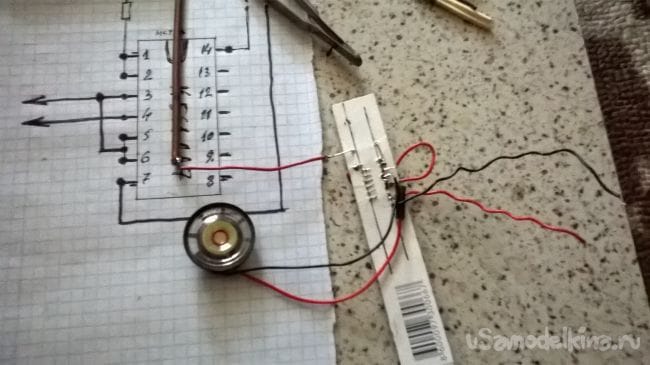

Все аккуратно пропаиваем.
Звуковой детектор скрытой проводки

Проверяем прибор на работоспособность, если все работает нормально делаем экран (изолируем микросхему от наводок).

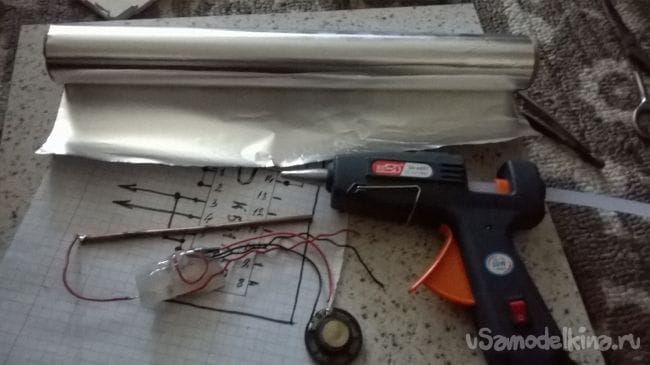

Заливаем все хорошо горячим клеем.

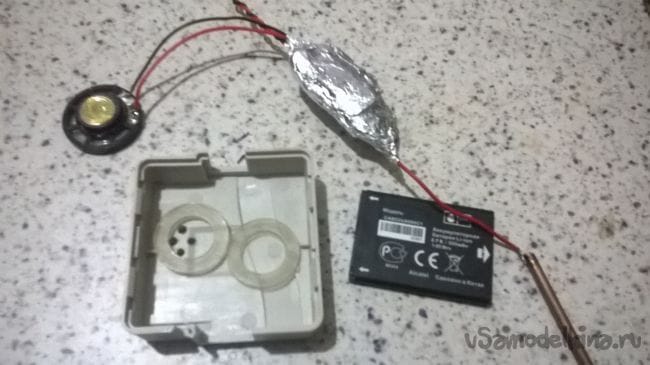

Затем когда клей подсохнет, обернем всю схему пищевой фольгой.

Звуковой детектор скрытой проводки
Звуковой детектор скрытой проводки
Звуковой детектор скрытой проводки
Звуковой детектор скрытой проводки

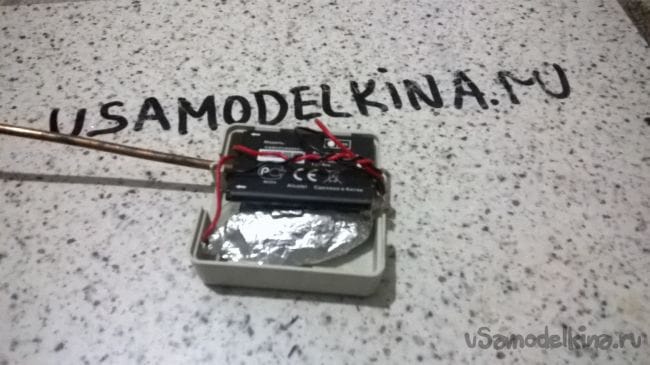

Все упаковываем в корпус.
Проверяем.

Звуковой детектор скрытой проводки
Звуковой детектор скрытой проводки
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать шпионские очки с камерой

Бесплатный самодельный драйвер для питания светодиодов из электронного преобразователя энергосберегающих ламп

10
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
10
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
10
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 10 из 10 (голосов: 1 / История оценок)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
7 комментариев
  1. Иван_Похмельев
    1. Ложные данные по допустимому напряжению питания К561ЛА7.
    2. Не подключены свободные входы.
    3. Автор скромно умолчал о том, что устройство ищет не просто проводку, но проводку, на которую подано напряжение.
  2. Иван_Похмельев
    Интересно было бы услышать доводы "специалиста", поставившего мне "минус". Я думаю, смелости не хватит.
  3. Paganel
    Цитата: Иван_Похмельев
    1. Ложные данные по допустимому напряжению питания К561ЛА7.

    Вот здесь тоже указано 3-18 вольт http://mikroshema-k.ru/k561la7.html. Схема рабочая, собирал кто-нибуть?
    1. Иван_Похмельев
      По приведённой Вами ссылке таблица параметров, включая "Ток потребеления", - одна сплошная глупость, не достойная внимания. Настоящие параметры можете посмотреть на этикетке.
  4. Иван_Похмельев
    Цитата: Paganel
    Схема рабочая?
    В представленном виде, конечно, - нет.
  5. ya.fan2000
    Цитата: Иван_Похмельев
    1. Ложные данные по допустимому напряжению питания К561ЛА7.
    2. Не подключены свободные входы.
    3. Автор скромно умолчал о том, что устройство ищет не просто проводку, но проводку, на которую подано напряжение.

    Диапазон питающих напряжений К561ЛА7 3 - 15в. Номинальное питающее напряжение 10в. И где здесь ложные данные? Я вижу только то, что автор ошибочно завысил на три вольта верхнюю границу питающего напряжения.
  6. Иван_Похмельев
    Цитата: ya.fan2000
    Я вижу только то, что автор ошибочно завысил на три вольта верхнюю границу питающего напряжения.
    То есть, то, что автор переврал один из двух параметров (с чем Вы согласны), не ложь?
