    По мотивам публикации «Простейший детектор скрытой проводки своими руками»


    Недавно была на сайте статья с таким названием, опубликовал LEOBRYNN, вот ссылка:
    ссылка

    В комментариях к ней были высказаны прямо противоположные мнения:

    Галицкая Ольга Юрьевна - Бред полный! ... но дым от проводов однозначно пойдет. Удалите и не засоряйте головы людям….

    Гость Максим - Данная здесь схема индикатора - отличное решение. У меня радиотехническое образование. Схема грамотная, простая и недорогая по деталям…

    Гость Юрий - из всего словесного мусора ничего не стал читать: достаточно посмотреть схему…
    R555 - Я скажу так. Схема рабочая, но с натяжкой…


    А ведь в той схеме всего полдесятка деталей…

    Решил попробовать спаять, схемка то простенькая… Собрал комплектующие, плата – вместо макетки - обрезок какого-то переходника.

    Плата порядком окисленная, зачищаю, дальше флюс, лужение, ставлю первые детали.

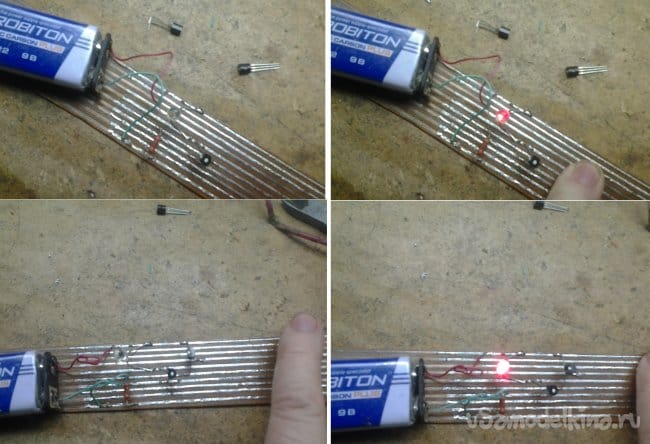

    Продолжаю монтаж, после установки каждого транзистора проверка – пальцем подаю питание на базу.

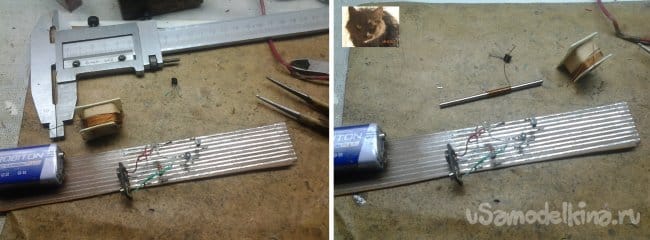

    Катушка-антенна, посчитал на рисунке в статье витки, намотал.

    Заканчиваю монтаж, включаю, проверяю – работает! Не ожидал, вернее, сомневался…

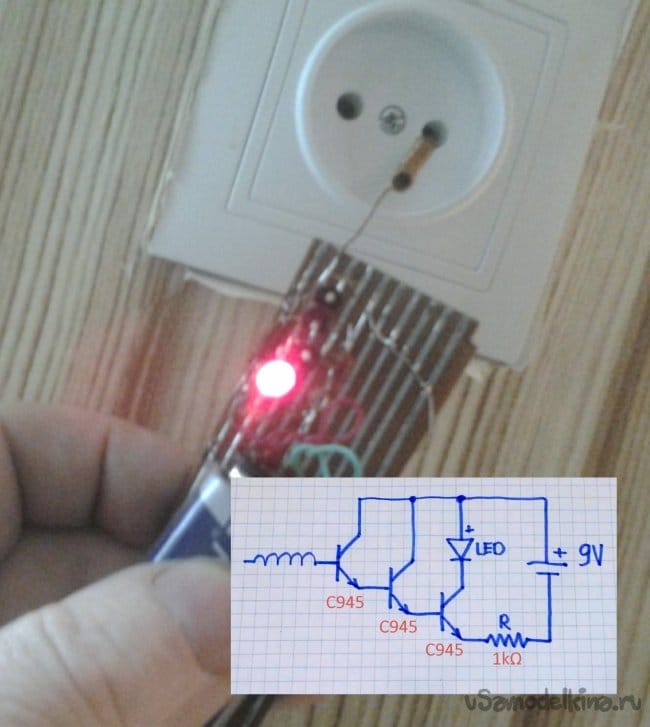

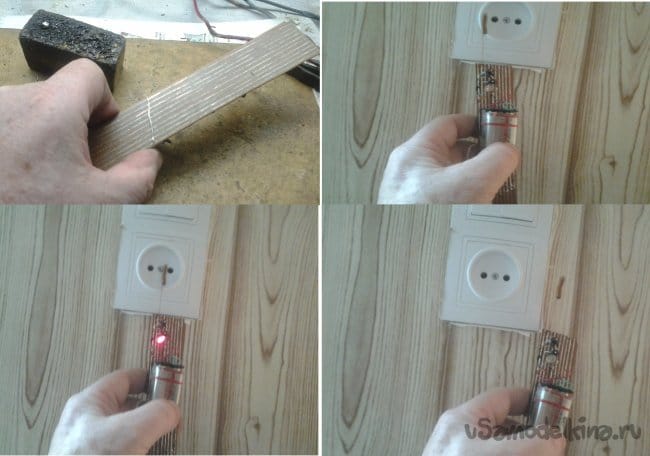

    Для уменьшения помех все незадействованные проводники на плате соединил с минусом, условно – «масса». Фазу в розетке определяет без проблем.

    Переделываю весь монтаж, собираю компактно, для работы. После этого – опять проверка.

    Следующий шаг – пробуем сделать звуковую индикацию.

    Но нашему зуммеру падения напряжения на светодиоде в 3 В мало, переделываем схему. Резистор из эмиттерной цепи переставляем в коллекторную. Падение напряжения на нагрузке светодиод+резистор может теперь доходить почти до напряжения питания, кроме того, т.к. убрана ООС по току, увеличился Ку и четкость срабатывания.

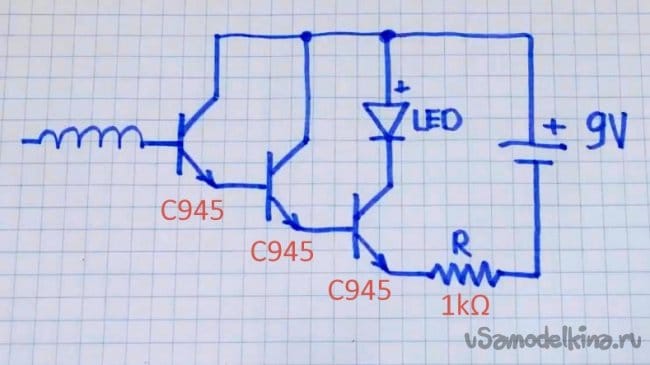

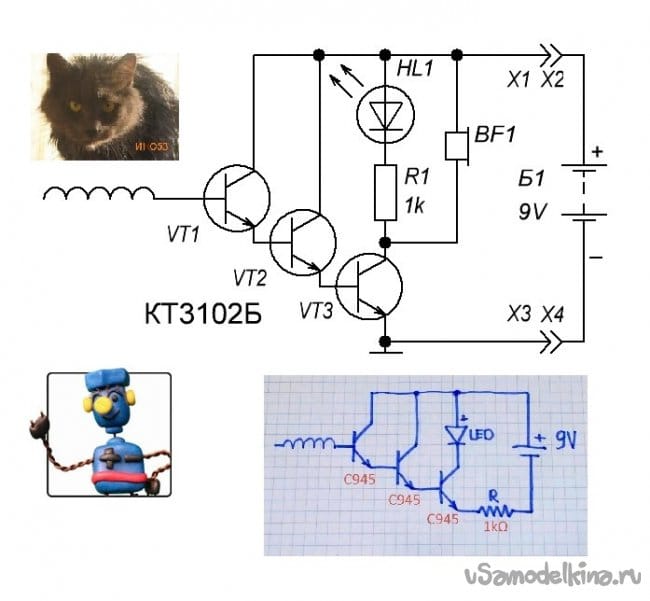

    Вот оба варианта схемы. Я не критикую старый вариант, он неплохо работал, на фото внизу пример.

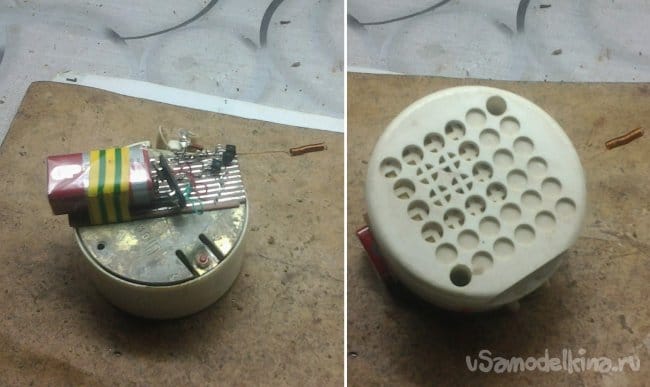

    По поводу зуммера. Имеющийся (маркировки на нем нет, только надпись «12 В» и +) прекрасно верещал от 12 В, от 9 не заработал. Другой, большой, начинал работать уже от 3 В, выдавал интересные звуковые эффекты.

    Но уж очень он большой, только для пробы. Если подвернется зуммер на 3…5 В типа как первый, можно попробовать включить.

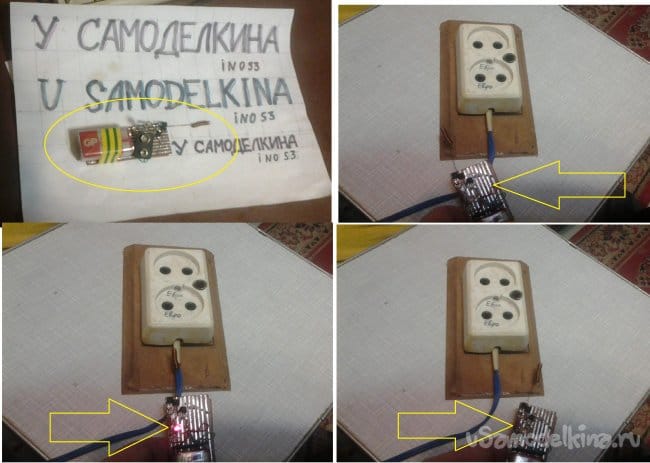

    Вот что получилось, еще одно испытание. На фотографиях видно – фазный провод определяет на расстоянии 3…5 см, при наличии тока в цепи – больше (не уверен). Конечно, прибором это изделие называть не стоит, но иногда может пригодиться. Итак, схема, описанная в публикации, указанной в начале, вполне работоспособна, имеет резерв для модернизации, а корпус можно сделать и потом (может быть…)

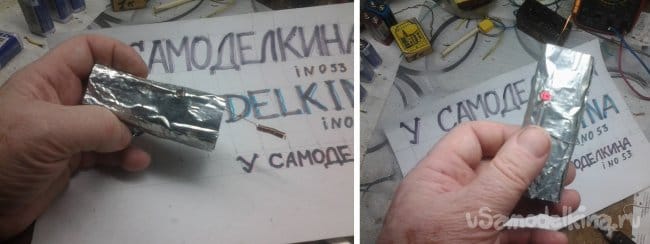

    Уже после написания этого текста возникла мысль – заэкранировать изделие фольгой, соединенной с минусом.

    Такое впечатление, что стало лучше, но как сравнить, если бы рядом были оба варианта… И теперь стало неудобно снимать фишку с Кроны.

    Все, комментируйте!

    Мышиный манипулятор за $ 3 - не дайте компьютеру заснуть

    Преобразователь для компьютерного сабвуфера в машину

    Добавить комментарий

    11 комментариев
    Korolev
    ino53,
    Конечно, лучше, если бы он на четырех лапках подбежал и сказал: "Во, тута!"
    Ну да, а ещё чтобы сам и шурфил и муфтил, зря что ли за него такое баблище отваливали! xaxa
    Всё, смена заканчивается, душ и домой! Через пару часов нарисуюсь из дома! smile
    ino53 Автор
    Цитата: Korolev
    включил свой рабочий мультик M980G, предел: переменка, 2 V,
    В моем, руку рядом проносишь, уже дергаются показания. Раздражает, когда за чем то следишь, и вдруг боковым зрением...
    Цитата: Korolev
    показывает расстояние до места повреждения кабеля именно по длине кабеля, без учёта поворотов, изгибов, петель.
    Конечно, лучше, если бы он на четырех лапках подбежал и сказал: "Во, тута!" xaxa
    Цитата: Korolev
    Ну да, если не считать: перед выполнением монтажных работ желательно четко определить положение кабельных трасс в стенах.
    А четко, это как: плюс-минус лапоть? Блин, да какого хера я отдуваюсь за...  scares  Ладно.  smile

    Korolev
    ino53,
    У меня вторая форма допуска была, У Королева тоже
    Первая была ...  yes Кстати, смеха ради, включил свой рабочий мультик M980G, предел: переменка, 2 V, чёрный щуп СОМ вынул из гнезда, красным (V/Om/f) касаюсь проводов в изоляции, на разных проводах наводка разная, но уверенно фиксируемая! Так же разная, но уверенно фиксируемая реакция на касание к рассеивателям (колбам) светодиодных ламп и "линейных" светильников! yes

    Korolev
    ino53,
    прибор есть у кабельщиков - расстояние до места повреждения кабеля определяет, эхо-сигнал, или как там...
    Энта сволочь, целый портативный компьютер, показывает расстояние до места повреждения кабеля именно по длине кабеля, без учёта поворотов, изгибов, петель. А мы потом, как дураки, должны по земле шагами мерять! А практически, если серьёзно, то принимали его информацию для примерной прикидки места, и дальше всё по старому: сигнал с генератора в кабель, "клюшку" в руки, наушники на голову, "и пошли они, солнцем палимые", ну или "и в снег, и в грязь е****я наша связь!"! yes
    В ТЗ этого не было
    Ну да, если не считать:
    перед выполнением монтажных работ желательно четко определить положение кабельных трасс в стенах.
    scratch


    Pronin
    ino53,
    Ку, наверное, неслабый получился, и Rвх. тоже.
    И да. Тут главно чтобы плавно все, без возбудов.

    На входе 0,25В, на базе 1тр. 5мВ.  На выходе 3,3В
    Но, забросил все... Там новая идея (старая уже) на частоте проверять >> 100гц
    (И обработка в цифре)
    ino53 Автор
    Цитата: Pronin
    Через какое-то время смоделировал Ус. на Multisim12. Пересчитал , увеличил чувствительность
    Ку, наверное, неслабый получился, и Rвх. тоже. А 400 пф на 50 Гц не маловато, даже при таком Rвх.? А так - классический двухкаскадник с непосредственной связью, в усилителях с МГ такие попадались, только там смещение и ООС с эммит.2 на базу1 были. Не знаю, что за прибор есть у кабельщиков - расстояние до места повреждения кабеля определяет, эхо-сигнал, или как там... dontknow
    Цитата: Korolev
    Но задача прибора - отследить трассировку именно кабеля в стене!... Как он реагирует на металл обрешётки под гипсокартоном у соседа, на бра на стене соседа...
    В ТЗ этого не было. smileДа и ТЗ как такового тоже... xaxa Да и какое ТЗ на игрушку...
    Цитата: R555
    ...Чувствуется мысль профессионала. Чуть не пролболтался об особом принципе работы...
    Да лааадно... У меня вторая форма допуска была, У Королева тоже, да и первый отдел не против... xaxa

    R555
    Korolev,
    Как он реагирует на металл обрешётки под гипсокартоном у соседа, на бра на стене соседа, на его этажерку с металлическим каркасом, телевизор, комп, и их провода, и т.п.?
    Вот, именно так. Чувствуется мысль профессионала. friends Чуть не пролболтался об особом принципе работы smile
    Кто не ошибается, тот не делает ничего.
    Pronin
    Инет клинит...
    Хорошая схема из Радио 2006-2 на PIC12F629. Проверял, чувствительность суммарная невысокая.
    Слабее, чем на ОУ.  На входе Ус. на составном тр-ре. Туфта, конечно.

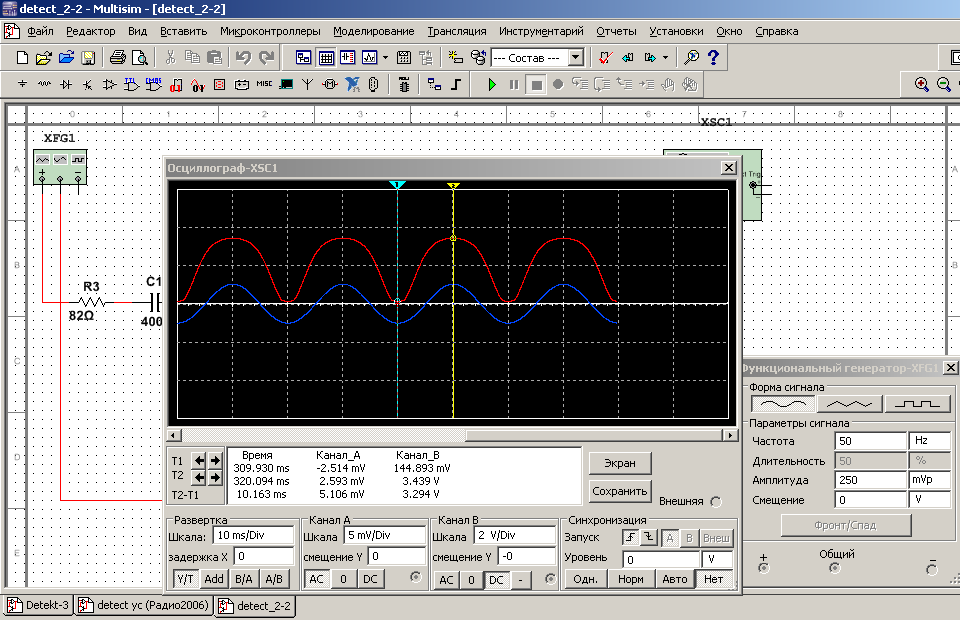

    Через какое-то время смоделировал Ус. на Multisim12. Пересчитал , увеличил чувствительность


    Но, перепаять кардинально и все вместе уже не сложилось.
    Korolev
    Все, комментируйте!
    Да схема реагирует на фазный провод. Но задача прибора - отследить трассировку именно кабеля в стене!
    перед выполнением монтажных работ желательно четко определить положение кабельных трасс в стенах.
    Как он реагирует на металл обрешётки под гипсокартоном у соседа, на бра на стене соседа, на его этажерку с металлическим каркасом, телевизор, комп, и их провода, и т.п.? scratch
    ino53 Автор
    Цитата: Pronin
    Я смоделировал схемы Ус., подправил.
    Если не сложно - подробнее... smile
    Сам с этой темой дела не имел, у монтажников, на сборке жгутов, была какая то зараза, посылала в провод пачки импульсов какие то, приемником ловили обрыв, до сантиметра. А самому - ну, раз в полгода столкнешься с этой проблемой... pardon

    Pronin
    Так понимаю, антиреклама радиотехн.институту им. ББ. А смоделировать (расчитать) схему оне не могут ?
    Схема с оборванной базой - для самых юных следопытов. Она чувствует грязь платы, влажность воздуха и тд. Еще дедают с оборваным затвором на полевике. Там еще прикольней - чувствует статику, заряды....
    Интересная схема была опубликована в Радиолюбителе, на ОУ к140уд12. Но скрытую проводку в бетоне(кирпиче) она тоже не может.

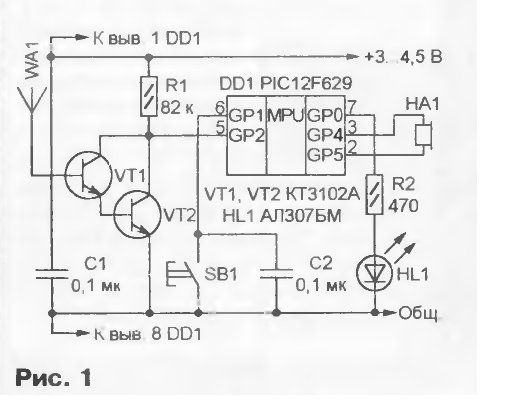

    Еще интересная схема была в Радио_2006_2. На PIC12F629 и ус. на составном тр-ре

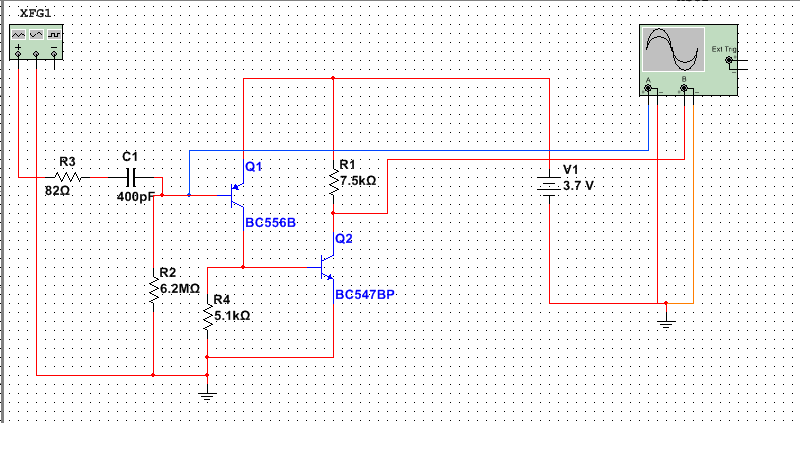

    Я смоделировал схемы Ус., подправил.
