    Детектор скрытой проводки своими руками


    Прибор для обнаружения скрытой проводки в быту является незаменимой вещью. Так, многие вбивают в стену гвозди для новых часов или картины, даже не задумываясь над тем, насколько велик риск повредить электропроводку. В идеале, информация о расположении проводки содержится в технической документации квартиры. Если в документах ничего не сказано про схему разводки электросети, следует обратить внимание на размещение разветвлительных коробок – как правило, от них отходят провода к выключателям и розеткам в таких ситуациях и невозможно обойтись без специальных приборов.

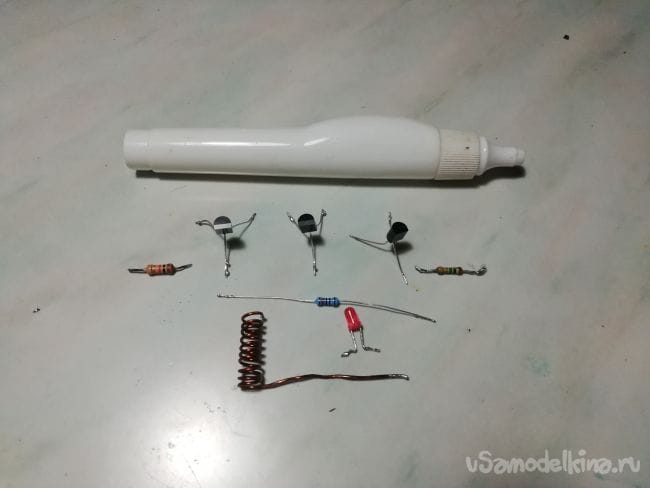

    Итак, что же нам понадобится:
    - Любой пластмассовый корпус;
    - светодиод;
    - крона;
    - резистор 1Мом, 1кОм, 220Ом;
    - транзистор BC547 3шт;
    - толстый провод для катушки;
    - провода;

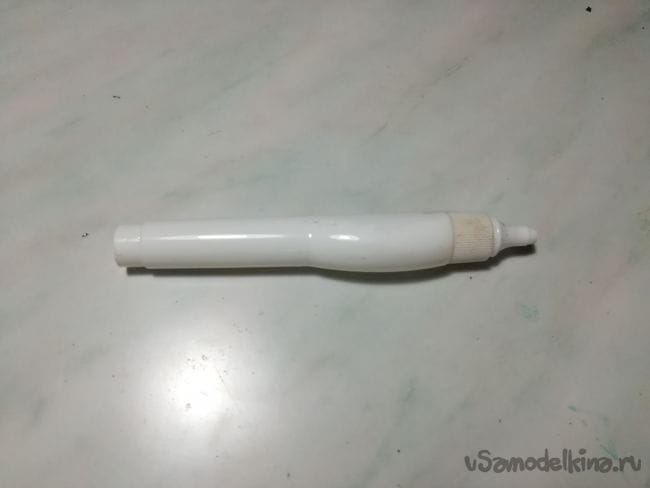

    Приступим к сборки прибора корпус взят из под замазки можно взять любой другой.

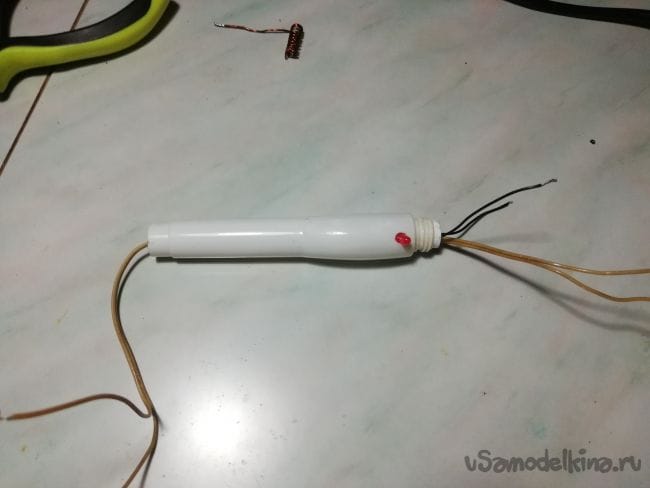

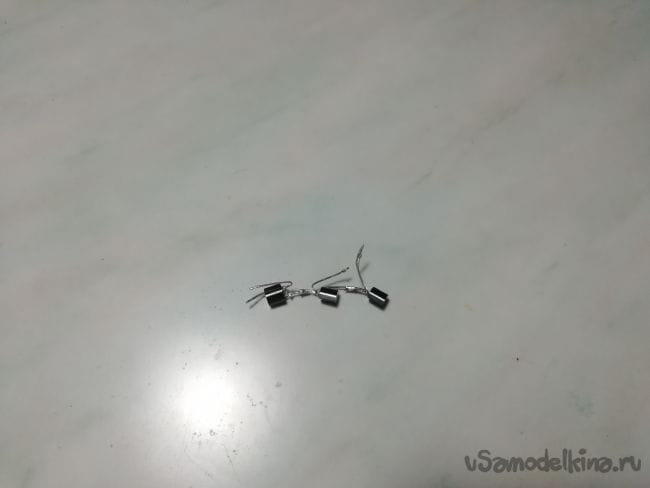

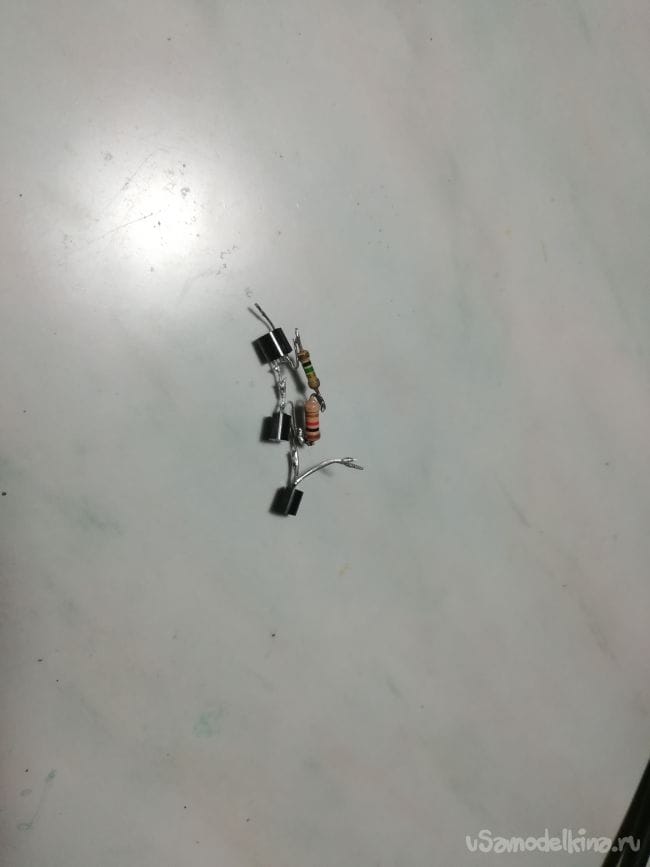

    Спаиваем все как показано на схеме.
    Детектор скрытой проводки своими руками

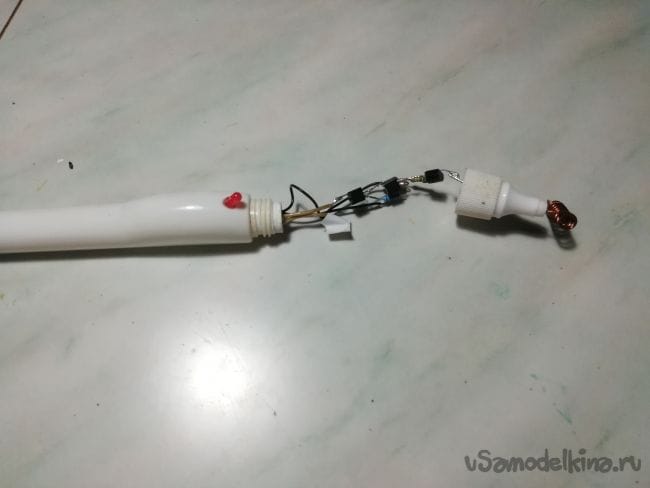

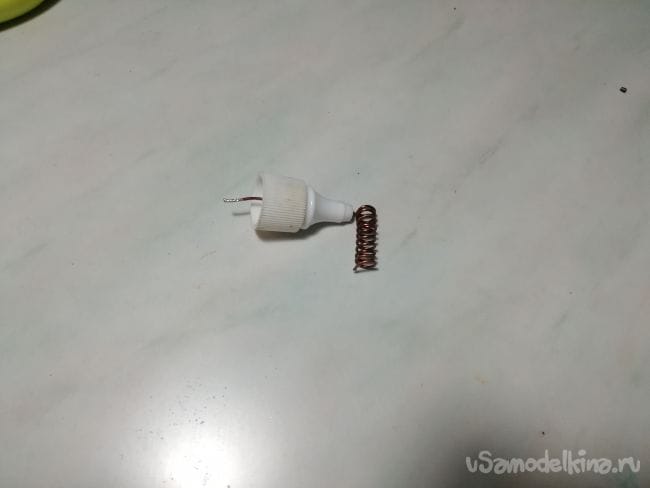

    Устанавливаем катушку и светодиод в корпус.

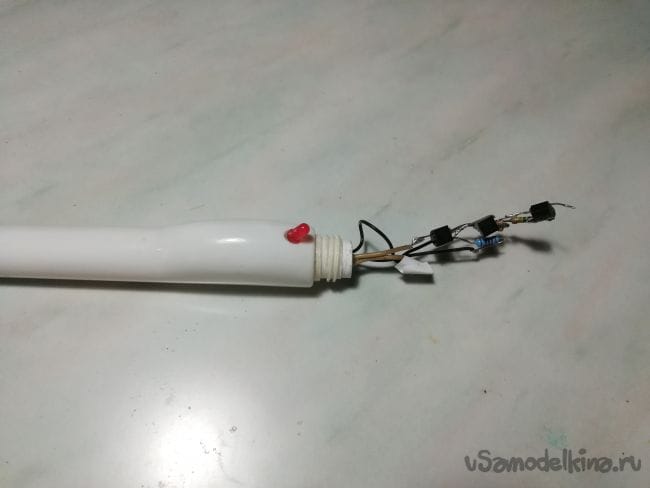

    После того как все спояли устанавливаем все в корпус.

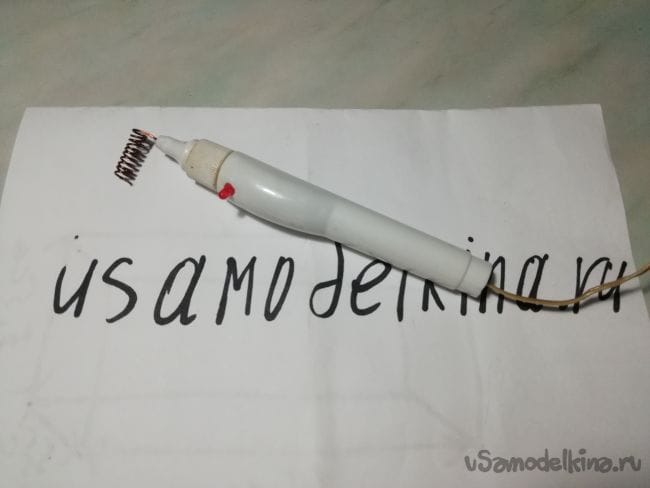

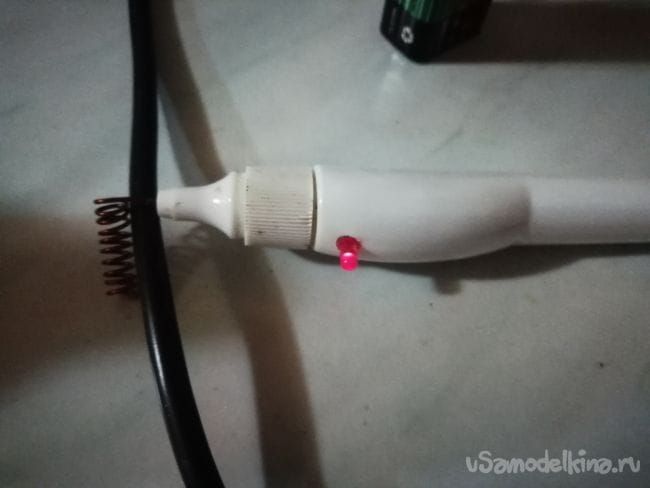

    При поднесении к проводу загорается светодиод.
