Детектор высокочастотного сигнала

Детектор высокочастотного сигнала

В недавней статье «Самодельный FM трансмиттер для беспроводной передачи звука» рассказывалось о том, как изготовить своими руками несложный трансмиттер (передатчик) работающий в УКВ FM диапазоне 88…108 мГц. Радиопередатчик предназначен для беспроводной передачи в пределах квартиры, качественного звукового сопровождения телепередач или компьютерной трансляции на наушники, что позволяет не беспокоить окружающих громким звуком.

В указанной статье, налаживание этого устройства после изготовления и сборки, осуществляется изменением параметров схемы, с контролем качества передачи и приема сигнала (звука) на слух.

Этот вариант предварительной наладки конструкции радиопередатчика вполне приемлем и трансмиттер будет работать, но он не раскроет максимума своих возможностей. Но даже эту несложную схему будет нелегко правильно настроить, не имея специальных приборов. Профессиональные сложные и дорогие приборы имеются далеко не у всех, но и в этой ситуации имеется выход. Для более детальной настройки радиопередатчика можно собрать простой детектор (индикатор) высокочастотного (ВЧ) излучения.

Данный детектор позволяет определить работоспособность передатчика. Он может установить, имеется ли у передатчика излучение высокой частоты, или проще говоря, работает ли передатчик и генерирует ли он какой-либо сигнал. Особенно это актуально на начальных этапах настройки.

Конечно, детектор ВЧ не покажет частоту (для этого можно воспользоваться обычным цифровым FM радиоприёмником в смартфоне), но с ним возможно объективно оценить наличие и уровень излучаемого сигнала в данный момент. С помощью этого детектора, можно выявить, положительно или негативно повлияли изменения в схеме, а также настроить передатчик по максимуму излучаемого сигнала.
Так как данный детектор ВЧ реагирует и на излучение с мобильного телефона, им можно воспользоваться при анализе работы и ремонте телефонов.

Поэтому, для всех кто занимается изготовлением различных радиожучков и прослушек, модуляторов и глушилок, а тем более для точной настройки передатчика (приведенной выше конструкции или любой другой в FM диапазоне) и получения от него максимальной мощности рекомендуется изготовить и использовать простейший детектор ВЧ.

Основное достоинство такого детектора ВЧ — это простота конструкции и отсутствие питания. Получается практически вечный прибор. Кроме того, на его изготовление потребуется всего лишь 1-2 часа.

Схема детектора ВЧ


Работа детектора ВЧ достаточно простая. При включении, радиопередатчик излучает радиоволны, которые фиксируются антенной детектора. При этом щуп детектора не касается антенны или платы передатчика, а ловит ВЧ излучение на некотором расстоянии. Так как схема детектора максимально упрощена и не имеет усилителя, то это расстояние мало. Наведенный в антенне ток выпрямляется, сглаживается и поступает на измерительный прибор, который ориентировочно показывает уровень мощности излучения передатчика. Таким образом, можно определить работоспособность схемы любого передатчика в диапазоне FM частот.

Детали

Основой детектора ВЧ служит измерительный прибор — микроамперметр на 50-100мкА. Для работы не так важно, будет это стрелочный прибор или цифровой мультиметр. Но при снятии показаний, стрелочный индикатор имеет некоторые преимущества. Так как магнитоэлектрическая система стрелочного прибора имеет инерционность, стрелка прибора сглаживает скачки сигнала и работа с прибором становится более комфортной.
Практически у каждого самодельщика в хозяйстве имеются стрелочные приборы — вольтметры, амперметры, микроамперметры, оставшиеся со старой техники. Чаще всего, если открыть корпус прибора, даже если он на большой ток или напряжение, и удалить шунт внутри него, этот прибор может превратиться в нужный вам микроамперметр. Останется только определить предел измерения этого прибора.

Конструкция ВЧ детектора может быть любой. Навесной монтаж на плате, закрепленной на приборе или небольшая пластмассовая коробочка, где разместится стрелочный индикатор и другие детали, с выведенной наружу антенной. В качестве антенны используем отрезок медного провода диаметром 0,8…1,0 мм и длиной 150…200 мм.

В устройстве используем два керамических конденсатора, первый на 51 pF (510), а второй на 15 nF (153), допустимы некоторые отклонения номиналов деталей.

Для схемы также нужны два высокочастотных кремниевых диода КД503А. Возможна замена на КД521, КД522 и др. или импортный аналог 1N4148. Рабочая частота диодов от 100 до 350 мГц. Отечественные высокочастотные диоды обычно выпускались в стеклянном корпусе с гибкими выводами. Такие диоды широко распространены и часто встречаются на платах с деталями. Прозвоните диоды мультиметром, прежде чем использовать.

Изготовление детектора ВЧ

1. Подбираем подходящий микроамперметр и детали согласно схеме. Изготовим монтажную плату из кусочка универсальной платы. Так как пользоваться ВЧ детектором будем лишь периодически, плату детектора сделаем функционально законченной и быстросъемной. Это позволит воспользоваться микроамперметром для других целей и в любое время, достаточно снять плату с прибора. Мобильность плате детектора даст отверстие в углу платы, просверленное для ее установки на резьбовой вывод микроамперметра. Возможен вариант крепления платы на оба вывода прибора. Размеры платы должны обеспечить возможность размещения схемы между выводами микроамперметра и желательно не выступать за пределы прибора.


2. Выполняем установку и пайку деталей на монтажную плату. Из отрезка медного провода диаметром 0,8…1,0 мм и длиной 150…200 мм изготовим приемную антенну детектора. Один конец антенны механически закрепим на плате (конец провода вставим в отверстие и зажмем с другой стороны) и выше припаяем ее в нужной точке. Для обеспечения безопасности при использовании детектора, другой конец антенны свернем кольцом.


3. Для размещения возможно крупных деталей при малых размерах платы и прибора, монтаж деталей возможен с обеих сторон платы. При отсутствии на плате дорожек для контакта с выводами прибора, их можно выполнить из монтажного провода.


4. Устанавливаем плату детектора на один из выводов прибора и имеющимися гайками закрепляем ее выводы на микроамперметре.

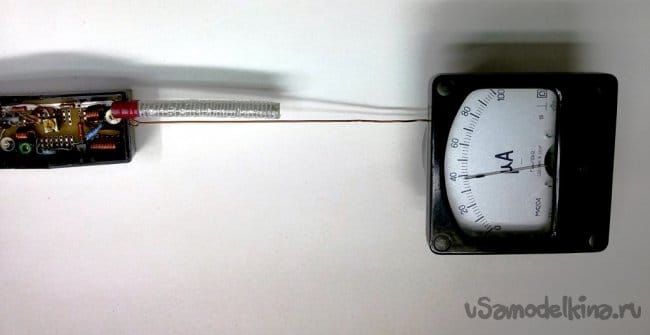

5. С помощью изготовленного ВЧ детектора, проводим измерения излучения от недавно собранного FM радиопередатчика. Так как детектор всегда готов к работе, подводим (не касаясь) его приемную антенну к передающей антенне включенного радиопередатчика. В зависимости от излучаемой мощности передатчика, стрелка детектора пропорционально отклоняется на соответствующий угол.

Повторяем те же настройки FM радиопередатчика, что и в указанной ранее статье. Но при наличии неискаженного звука в приемнике, проводим в этом диапазоне дополнительную настройку по максимальной мощности сигнала. Выполняем эту операцию на всех четырех этапах настройки. Таким образом, мы добиваемся громкого и качественного звука в приемнике, при максимальной мощности и дальности беспроводной передачи звука от FM радиопередатчика.


Для примера еще одно фото. На нем показано, как изменилась излучаемая мощность FM передатчика, при увеличении на нем напряжения питания с 5В до 7В.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Мощный электрошокер своими руками

LED TESTER. Прибор для проверки светодиодов своими руками

8.3
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
9.3
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
8.3
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 8.67 из 10 (голосов: 3 / История оценок)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
2 комментария
  1. Сафрон Ложкин.
    При настройке маломощных,а особенно микромощных передатчиков лучше поставить германиевые типа гд507 или аналогичные.У них гораздо ниже порог открытия по напряжению ,соответственно будет выше чувствительность прибора.При настройке можно будет и подальше разместить от передающей антенны,тем самым уменьшив влияние измерительного прибора на изделие.
    1. Иван_Похмельев
      Кроме германиевых диодов можно также попробовать германиевые транзисторы в диодном включении или диоды Шоттки.
